Кузнец – одна из древнейших профессий, традиционно овеянная тайнами и легендами. Простейшую кузню можно оборудовать в своем гараже. Это не потребует особо сложного оборудования и больших затрат. Домашний мастер сможет создавать в ней как бытовые предметы, так и художественные объекты.
Как построить кузнечно-слесарную мастерскую своими руками
Мини кузницу, возводимую своими руками, рекомендуется располагать не ближе, чем в 10 метрах от жилых построек. Это объясняется повышенной пожароопасностью традиционной кузнечной технологии.
Площадь, необходимая для удобного и безопасного размещения всего необходимого оборудования – от 15 кв.м. Высота потолка над горном и наковальней должна быть не менее 2,5 м. Лучше всего, чтобы постройка была кирпичной и каменной.
Пол обязательно должен быть из негорючего материала – бетонный или выложенный кирпичом или плиткой. Допускается глиняное покрытие, регулярно смачиваемой водой. Если стены и потолок деревянные, их следует покрыть толстым слоем известковой побелки.
В помещении гаража, выделенного под кузню, должна быть устроена вытяжная вентиляция и обеспечено хорошее освещение. Проводка должна быть скрыта в металлические трубы или рукава.
Есть еще один вариант – кузню можно разместить под навесом, пристроенным к стенке гаража. Отпадает проблема с вентиляцией, однако комфортно работать в такой мастерской можно будет только в теплое время года.
Внутреннее обустройство кузницы: основные приспособления
Технология кузнечного дела требует размещения в выделенном под кузню отсеке гаража следующих основных единиц оборудования:
- Горн с топочными инвентарем (совок, кочерга и т. д.).
- Рундук с топливом.
- Вентилятор.
- Наковальня.
- Бочка для закалки.
- Тиски.

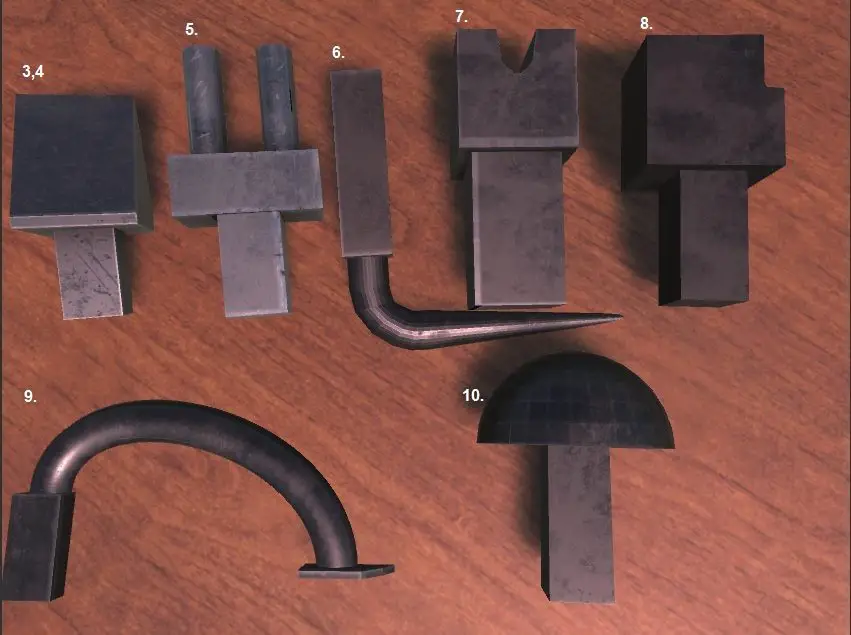

Ручной инструмент – молоты, клещи, просечки и пр. потребуют для себя полки, а лучше – полноценного прочного верстака.
Горн и наковальня располагаются так, чтобы к ним был доступ со всех сторон. Освещение лучше выполнить лампами накаливания или светодиодными лампами «теплого света» (с цветовой температурой 2700 К) – они не искажают цвета заготовки.
По возможности дверь (или ворота) кузни следует направлять в сторону от дома.
Инструменты и приспособления, необходимые для работы
Качественным инструментом в хорошем состоянии работать приятно и безопасно. Кроме того, хороший инструмент позволяет добиться высокого качества изделий.
Подбор инструмента начинают с ударного инвентаря. В него входят:
- Ручник. Небольшой молоток массой 500-2000 г, с рукояткой 35-60 см. Рукоятку следует сделать из лиственных деревьев и гладко отшлифовать.
- Кувалда.
Тяжелый молот, массой 8-16 кг. Бойки у кувалды плоские, за длинную (до 120 см) рукоятку ее держат двумя руками и используют для ударов большой амплитуды и веса.
- Боевой молот. Молоток массой до 10 кг, держится двумя руками. Один боек плоский, другой – клиновидный, применяемый для разгона заготовки вдоль оси.
Клещи на длинных ручках предназначены для:
- извлечения раскаленной детали из горна;
- удержания ее в нужном для ковки положении.
Клещи должны иметь возможность удержания как крупных, так и мелких деталей, не допуская их проворота под ударами. Для этого у них должны быть удлиненные губки. Измерительный инструмент – стальные линейки, угольники, мерные калибры, штангенциркуль, транспортир и т. п.
Кузня в гараже рядом с домом должна также иметь емкость для охлаждения и закалки откованных изделий. Можно использовать обрезанную металлическую бочку.
Кузнечная наковальня
При выборе наковальни для мастерской в гараже важно обратить внимание на состояние рабочей поверхности и особенно закраин. На них не должно быть сколов и выбоин. Если ударить по поверхности молотом, она должна зазвенеть, а молот – отскочить.
Устанавливают наковальню на мощную сварную раму. Такую конструкцию при необходимости можно оперативно перемещать с места на место силами одного человека. Если же удастся раздобыть крупный пень (не гнилой!) – то кроме надежного устойчивого крепления получится еще и амортизатор. Но двигать в одиночку его уже не получится.
Высоту установки рассчитывают исходя из роста и длины рук кузнеца так, чтобы плоскость бойка при ударе с двух рук была параллельна рабочей плоскости.
Кузнечный горн
Горн для кузни в гараже сваривают из листового металла толщиной от 5 мм либо разрезают газовый баллон. Его монтируют на сварной каркас (из 12 мм прутка или арматуры). Высота верхнего края должна быть на уровне пояса мастера.
Ко дну горна приваривают решетку колосника для размещения кусков угля.
Чтобы частицы угля не просыпались вниз, прутья решетки нужно сделать с небольшими промежутками.
Приточный патрубок от вентилятора-нагнетателя располагают с небольшим наклоном вниз. Так делают, чтобы избежать выдувания искр вверх.
Подробнее как сделать самодельный горн читайте в статье “Кузнечный горн своими руками”.

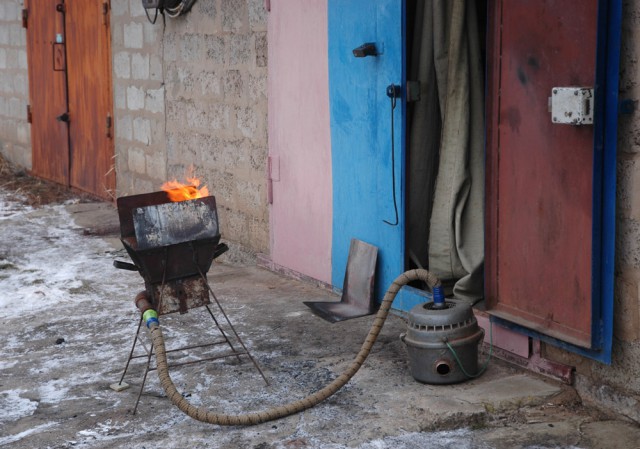

Молот и старый пылесос
Для наддува горна используют канальный вентилятор или старый, но работоспособный пылесос. Фильтры из пылесоса следует удалить.
При выборе кузнечного молота нужно обратить внимание на качество металла. Старый советский молот, сделанный из хорошей инструментальной стали, прослужит намного дольше китайской поделки.
Достаточно будет изготовить хорошую рукоятку, плотно насадить молот и регулярно проверять крепление. Молот по весу подбирают исходя из уровня физического развития мастера. Вес должен позволять многочасовую работу без утомления.

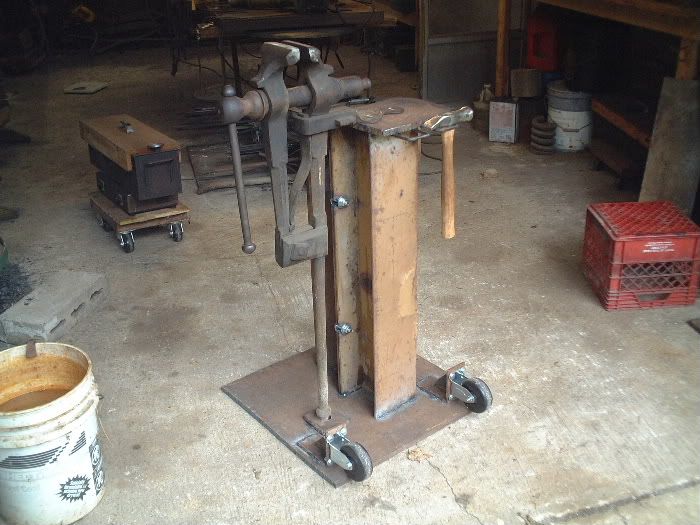

Для кузни в гараже стоит обзавестись стуловыми тисками. Они делаются из высококачественной инструментальной стали и выдерживают тысячи ударов. Расколоть их не удастся.
Клещи должны иметь длинные ручки, что позволит выхватывать заготовки из горна, не опасаясь обжечься.
В комплекте инструмента должны также быть клеши с удлиненными плоскими губками для захвата мелких деталей. Большим подспорьем будет специальное кольцо, позволяющее зажимать ручки вместе. Это облегчает работу, снижая усилие захвата.
Крошечный кузнечный горн своими руками из консервной банки
Я увлекаюсь кузнечным делом и уже долгое время хотел привнести его частичку в свой пригородный гараж. После просмотра нескольких тематических видео я понял, что нужно делать, но не нашел никаких пошаговых инструкций на эту тему, поэтому решил записать для вас как сделать кузнечный горн своими руками.
Время сборки мини горна своими руками от начала до конца — около часа с половиной.
Шаг 1: Сбор необходимых вещей
Вам понадобится:
- Жестяная банка
- Деревянный брусок
- Соединитель для труб — 1.5 * 5 см
- Два Г-образных кронштейна
- Два винта по дереву, чтобы закрепить кронштейны на деревянном бруске
- Пара небольших металлических винтов с шайбами и гайками, чтобы закрепить банку на кронштейнах
- Песок
- Гипса
- Большой мешок для смешивания гипсы и песка
- Обычная пропановая горелка с насадкой для спиралевидного потока газа
- Вода
- Защитные очки
- Огнетушитель — на всякий случай
Шаг 2: Подготавливаем банку
Просверлите два отверстия на расстоянии примерно 1,5 см от каждого края банки.
На противоположной от отверстий стороне, примерно на расстоянии 2-3 см от задней части банки, просверлите отверстие в 1,5 см для соединителя для труб, под небольшим нисходящим углом.
Шаг 3: Прикрутите кронштейны к деревянному бруску
Замерьте расстояние между отверстиями в банке и соответственно ему прикрутите кронштейны к дереву.
Шаг 4: Закрепите банку на кронштейны
При помощи винтов с шайбами и гайками накрепко закрепите банку на кронштейнах.
Шаг 5: Проденьте в банку соединитель для труб
Просто вкрутите его внутрь, всё должно смотреться как на фото: ссылка. Постарайтесь продумать положение трубки так, чтобы, когда через неё начнёт поступать огонь горелки, он не упирался в стенки сосуда, а плавно выходил из трубки и закручивался в банке — это позволит повысить эффективность плавильной установки.
Шаг 6: Создаём жаропрочный наполнитель
Смешайте в равных пропорциях гипсу и песок, добавьте воды столько, чтобы добиться консистенции влажной глины. Мы использовали пластиковую кружку на 350 мл и по нашему опыту для большой жестяной банки советуем смешать по 3 кружки песка и гипсы и добавить в смесь 1 — 1.5 кружки воды.
Нужно работать очень быстро, так как смесь начинает мгновенно схватываться и твердеть.
Плотно набейте банку на 3\4 её объема, а затем проделайте посередине отверстие радиусом около 4 см (например, при помощи ложки), оставляя стенки толщиной около 2 см. Выберите более широкую полость у задней (нижней) части банки, чтобы создать лучшую зону удержания тепла.
При помощи задней части ложки или другого тонкого предмета очистите торчащий соединитель для труб от смеси песка и гипсы. Очистите все поверхности при помощи влажной салфетки и дайте смеси постоять около 30 минут.
Позже я придумал, что можно было набить соединитель для труб бумагой, а для создания отверстия в банке использовать трубку из-под туалетной бумаги и набить жаропрочную смесь вокруг неё, а затем вся бумага просто сгорит при первом прокаливании.
Шаг 7: Включаем горелку, прожигаем самодельный газовый кузнечный горн
Вставьте сопло пропановой горелки в соединитель для труб и зажгите горелку. Если воздушные отверстия на сопле горелки находятся вблизи от кончика сопла, убедитесь, что они не перекрываются. Ваша маленькая кузница для ковки должна прогреваться примерно 10 минут или около того, чтобы последняя влага испарилась из огнестойкой подкладки, а затем вы увидите классическое красное свечение хорошей раскалённой кузницы.
Шаг 8: Раскаляйте!
Теперь вы можете приступить к небольшим кузнечным проектам и работе со стеклом.
Оглавление
- Шаг 1: Сбор необходимых вещей
- Шаг 2: Подготавливаем банку
- Шаг 3: Прикрутите кронштейны к деревянному бруску
- Шаг 4: Закрепите банку на кронштейны
- Шаг 5: Проденьте в банку соединитель для труб
- Шаг 6: Создаём жаропрочный наполнитель
- Шаг 7: Включаем горелку, прожигаем самодельный газовый кузнечный горн
- Шаг 8: Раскаляйте!
Постройте самодельную кузницу, чтобы создавать полезные предметы для дома
Ни один домашний мастер не обходится без собственной самодельной кузницы, важнейшего инструмента для изменения формы, прочности и твердости металла.
СВЯЗАННЫЕ: Проект складного верстака своими руками для гаража для экономии места0014 Сначала установите основание самодельной кузни, боковые стенки и верх. Сделать его длиной около трех кирпичей на основании должно быть достаточно для небольшой кузницы. Добавьте перед собой дополнительный кирпич, который будет поддерживать то, для чего вы будете его использовать. Вы также можете добавить две съемные боковые части, которые будут служить «дверями» для удержания тепла внутри, когда ваша горн уже работает. Стальная рама будет проходить сверху и снизу, запечатывая все кирпичи между ними. После этого вы соедините верхнюю раму с нижней, чтобы получилась одна деталь. Когда все измерения будут готовы, возьмите ленточнопильный станок, и вы сможете легко делать прямые пропилы. Вы также можете использовать для этого угловую шлифовальную машину или, если у вас есть терпение, даже ножовку. Имейте в виду: После сварки ваши кирпичи фактически ни к чему не будут прикреплены. Они будут удерживаться вместе только вашим каркасом. Если какая-либо деталь сломается или по какой-то причине потребуется замена, вы сможете вытащить кирпичи через переднее отверстие и заменить их. Затем прихватите все стыки, снимите зажимы и завершите сваркой. Напоминание: Перед тем, как приступить к сварке, необходимо также зажать детали и сжать их вместе как можно плотнее. Теперь верхняя и нижняя рамы готовы. Осталось только прикрепить их друг к другу. Начните с укладки ваших частей обратно в структуру вашей самодельной кузницы. Отрежьте несколько металлических полос, чтобы соединить две рамы вместе. Вы можете использовать угловой утюг, чтобы соединить углы вместе. На внутренней стороне некоторых уголков может быть изгиб в углу. Вы также можете использовать угловую шлифовальную машину, чтобы скосить внешние углы верхней и нижней рам, прежде чем приваривать соединители, чтобы обеспечить их максимально плотное прилегание. Регулятор на 30 фунтов на кв. дюйм подключается к пропану. Это больше, чем вы могли бы получить из стандартного газового гриля. Регулятор подключается с помощью переходника к шаровому крану, с помощью которого вы будете включать и выключать газ. В свою очередь шаровой кран имеет еще один разъем, который присоединяется к оцинкованной муфте. Сам газ будет выходить из пробки с квадратной головкой, которая после модификации будет служить форсункой. Весь этот узел будет прикреплен к вашей трубе и ее переходникам, которые служат корпусом горелки. Отделите заглушку с квадратной головкой, оцинкованную муфту и переходник. Эти части будут изменены в следующих шагах. Отметьте оцинкованную муфту с четырех сторон. После этого отшлифуйте плоские стороны детали. Начните с шлифовки, пока она не станет плоской с одной стороны, затем поверните ее примерно на 90 градусов, чтобы сгладить эту сторону. Делайте это до тех пор, пока оцинкованная соединительная деталь не станет плоской с четырех сторон. Также отметьте переходник с четырех сторон. Напилите небольшое пятно с каждой стороны, чтобы вы могли центрировать дырокол и просверливать отверстия. СВЯЗАННЫЕ С: Идеи стеллажей в гараже для идеальной организации гаража Теперь закрепите оцинкованную соединительную деталь в центре редуктора с помощью стопорных винтов. Затем просверлите отверстие в сопле с помощью сверла 1/16 и используйте лысый конец внутренней части колпачка для центрирования сверла. Будьте осторожны, чтобы не давить слишком сильно. Теперь отдельные части горелки самодельной кузницы должны быть готовы. Соедините их вместе с помощью тефлоновой ленты и убедитесь, что они заклеены как можно плотнее. Во избежание несчастных случаев перед использованием горелки проверьте ее на герметичность. Сделайте это, погрузив весь конец в воду, открыв газ и медленно открывая регулятор. Теперь ищите пузыри. Если вы их видите, снимите эту часть горелки и попробуйте снова закрыть ее как можно плотнее. Прежде чем приступить к следующим шагам, убедитесь, что сверху не выходят пузырьки. Отверстие, которое вы будете просверливать в корпусе самодельной горнила, — это то место, где вы будете устанавливать горелку. Начните с просверливания небольшого отверстия с помощью ступенчатого сверла. Когда размер отверстия будет близок к необходимому, используйте рашпиль, чтобы медленно открыть его до нужной формы и размера. Теперь возьмите горелку на улицу и проверьте ее на всякий случай. Если возможно, установите барьер между источником газа и фактической горелкой на случай, если что-то пойдет не так. Как только вы увидите, что ваша горелка работает нормально, вы можете установить ее на самодельную кузницу. Теперь возьмите кусок металла и проверьте его, чтобы увидеть, способна ли ваша кузница нагреть металл достаточно, чтобы с ним можно было работать. Вы хотите, чтобы ваш металл вышел за рамки этого ярко-красного оттенка и полностью до желтого оттенка. Во-первых, вы можете положить горн на бок, чтобы горелка могла войти сверху. Когда он поступает сбоку, создается конвекция внутри, а если он идет сверху, он напрямую нагревает металл внизу. Это, однако, принесет в жертву платформу, которую вы оставили впереди для удержания металлов. Если этого недостаточно, вы также можете заменить сопло, чтобы использовать вместо него наконечник MIG. Этих модификаций в совокупности должно быть достаточно, чтобы получить тот ярко-желтый цвет, который вы хотите получить на своих металлах. Конечный продукт должен выглядеть так: Посмотреть эту публикацию в Instagram Публикация, опубликованная DIY Projects (@diyprojectsdotcom) Вот и все — ваша собственная самодельная кузница. Соберите свои проекты по металлообработке и приступайте к работе, но помните: безопасность превыше всего, домашние мастера! Помимо этой самодельной кузни, есть ли другие предметы первой необходимости для рукоделия, которые вы умеете делать? Поделитесь ими с нами в разделе комментариев ниже! Вверх Далее: Всем любителям рукоделия, DIY Projects нужны ВЫ! Нажмите здесь, если вы хотите написать для нас. Не забывайте оставаться на связи с нами в Facebook, Twitter и Instagram! Если вам нравится изготавливать ножи и другие металлические инструменты, вы можете подумать о создании собственной кузницы. Кузнецы используют кузницы для нагревания и придания формы металлическим изделиям на протяжении тысячелетий. Несмотря на достижения в области технологий, они остались практически такими же по назначению и конструкции. В этом руководстве команда Red Label Abrasives покажет вам, как сделать и использовать горн на древесном угле или пропане в домашних условиях, а также даст несколько советов по поиску абразивов, которые могут превратить ваши ножи в произведения искусства. Важное примечание: Перед началом работы наденьте защитное снаряжение. Сюда входят защитные очки, респиратор и рубашка с длинными рукавами для защиты кожи. Затем установите кузницу на открытом рабочем месте. Хорошо проветриваемые рабочие места предотвращают накопление угарного газа. Если вы работаете в гараже, откройте дверь и установите датчик угарного газа. Использование самодельной кузницы — это тоже то, что вы делаете на свой страх и риск. В этом пошаговом руководстве рассказывается, как сделать кузнечный горн на твердом топливе, работающий на горячем угле. Он недорог в изготовлении и может нагреваться до температур, достаточных для качественной кузнечной сварки. В каждом углу стального лотка проделайте отверстие с помощью долота или пробойника. Затем просверлите отмеченные отверстия с помощью дрели и сверла на 6 мм. Вставьте болт M6 в каждое отверстие и прикрепите шайбу и гайку. Чтобы подключить подачу воздуха к стальной трубе, просверлите отверстие в одной стороне металлического резервуара. Вставьте трубу так, чтобы она выступала примерно на 6 дюймов от отверстия. Эта фурма обеспечивает вашу кузницу кислородом. Вы можете толкать уголь вдоль более холодных сторон, когда он остывает в горне, и иметь запас тепла на стороне вашей фурмы. Поддерживайте подачу кислорода, присоединив к трубе источник воздуха. Можно использовать все типы воздуходувок, от воздушных компрессоров до ручных кривошипов. Возможно, потребуется сделать переходник, если ширина подачи воздуха отличается от фурмы. Используя смесь 50/50 гипса и песка, покройте основание подноса огнеупорным покрытием. Смешайте сухие ингредиенты вместе и добавьте воду до консистенции глины. Вы стремитесь к 1 см покрытия вокруг внутренней части лотка. Эту кузницу, работающую на древесном угле, легко запустить. Подожгите его, используя тот же метод, что и для угольного гриля, и включите подачу воздуха. Как только он достигнет желаемой температуры для работы с металлом, все готово! Эту пропановую кузницу, которую также легко собрать, можно использовать для изготовления ножей, кузнечного дела или чего-то еще, что требует большого количества тепла. Материалы: Переносной баллон с воздухом идеально подходит для корпуса кузни, но вы также можете использовать что-то подобное, например, использованный баллон с пропаном или фреоном. Чтобы установить горелку, нажмите и приварите трубный патрубок к днищу горна. Выровняйте дно кузницы огнеупорным кирпичом, который является прочным материалом для пола и может быть заменен, если вы будете делать кузнечную сварку. Вырежьте кирпичи, чтобы они соответствовали дну резервуара. Разрежьте один кирпич на куски шириной 1 дюйм и используйте их в качестве прокладок, чтобы поднять кирпичи пола. Утеплите горн с помощью одеяла и доски из каовула. Для одеяла вам нужны два слоя толщиной 1 дюйм. Доска, которая будет использоваться для открытия и задней стенки горна, также должна быть толщиной 1 дюйм. Важное примечание: При работе с керамическими материалами наденьте респиратор хорошего качества и пропылесосьте все волокна после резки. Это предотвратит попадание волокон в легкие. Измерьте окружность кузницы и отрежьте одеяло по размеру с помощью острого универсального ножа. Установите два слоя, не забудьте прорезать отверстие для пропановой горелки и поместите часть одеяла между прокладками внизу. Используйте керамическую доску, чтобы создать заднюю стенку, которая является выпускным отверстием и позволяет работать с более длинными кусками металла в кузне. Сделайте шаблон, накинув кусок пластика на отверстие и обведя его. Установите съемное переднее отверстие, чтобы обеспечить доступ к внутренней части кузницы. Вставьте отверстия под болты в кусок квадратной трубы 1 x 1 дюйм и установите 10–32 болта. Затем приварите или припаяйте квадратный шток к корпусу горна. Изготовьте передний U-образный кронштейн из листового металла 14 калибра. Просверлите несколько отверстий для крепления доски, затем согните и приварите кусок плоской стали к U-образному кронштейну. Отрежьте кусок керамической плиты так, чтобы он был больше отверстия горна, но при этом оставался достаточно широким, чтобы в него входили входящие или выходящие щипцы. Затем используйте грубые винты, чтобы прикрепить его к U-образному кронштейну. Необходимо стабилизировать керамическую плиту и мат, чтобы волокна не переносились в воздух во время работы горна. Покрасьте горн жаропрочной краской, особенно там, где металл открыт. Затем поместите пропановую горелку в отверстие горна и закрепите ее болтами, убедившись, что сопло находится на одном уровне с внутренней стороной стенки горна. Наденьте защитные очки и используйте длинную зажигалку для барбекю, чтобы зажечь горн. Поместите пламя рядом с соплом горелки внутри. Медленно включите пропан, и горн должен загореться. Не включайте горн на полную мощность, пока огнеупор не затвердеет. Запустите горн при более низкой температуре на 15-20 минут, чтобы керамические волокна и огнеупорная футеровка затвердели. После этого кузница готова к использованию. Ваша новая кузница может формировать металл для ваших проектов. Шаг 1. Разложите кирпичи в конструкции самодельной кузницы
Шаг 2: Подготовьте стальные рамы, которые будут удерживать кирпичи на месте
Шаг 3: Сварите верхнюю и нижнюю рамы
Шаг 4. Прикрепите верхнюю раму к нижней
Шаг 5: Подготовка частей горелки
Шаг 6: Выровняйте стороны оцинкованной муфты
Шаг 7. Просверлите отверстия в переходнике
Шаг 8: Закрепите оцинкованную соединительную деталь на месте
Плоские стороны вашего оцинкованного соединительного элемента должны позволить вам надежно поместить его в центр, отрегулировав стопорные винты.
Шаг 9. Просверлите отверстие в сопле
Шаг 10: Сборка горелки
Шаг 11: Проверка на герметичность
Шаг 12: Просверлите отверстие в горне для установки горелки
Шаг 13. Испытайте горелку на открытом воздухе перед ее установкой на самодельную кузницу
Шаг 14: Измените по мере необходимости
Если это не так, вам может потребоваться изменить некоторые части вашей самодельной кузницы.
Как сделать кузницу своими руками в домашних условиях
Это не так сложно, как вы думаете, и у вас будут неограниченные возможности совершенствовать свои навыки работы с металлом.
Red Label не несет ответственности за любой ущерб или травмы, вызванные использованием самодельной кузницы.
Как сделать кузнечный горн в домашних условиях
Необходимые материалы
Шаг 1. Проделайте отверстие и добавьте ножки
Это поднимет вашу кузницу и поможет с изоляцией.
Шаг 2. Просверлите отверстие для подключения подачи воздуха
Шаг 3: Подсоедините подачу воздуха
Шаг 4: Изоляция кузницы
Оставьте его сохнуть на несколько часов.
Шаг 5. Заправьте кузницу топливом
Как сделать пропановую кузницу в домашних условиях
Необходимые расходные материалы
Шаг 1: Сборка корпуса кузницы
Если у него нет встроенной подставки, добавьте несколько ножек с помощью трубок или больших болтов. Используйте предмет размером и формой с циркуль, чтобы определить размер отверстия. Затем используйте мини-шлифовальную машину с тонким отрезным диском, чтобы отрезать оба конца бака.
Шаг 2: Добавьте монтажную трубу горелки
Шаг 3. Установка пола кузницы
После размещения кирпичей скрепите их между собой с помощью высокотемпературного печного цемента.
Шаг 4: Добавьте одеяло и доску из каовула
Затем перенесите рисунок на кусок картона и обведите его на керамической доске. Вырезать с помощью канцелярского ножа.
Шаг 5: Установите переднее отверстие
Этап 6: Создание огнеупорной футеровки
Вы можете нанести ITC-100 HT кистью после смешивания до консистенции блинного теста. Накройте все открытые поверхности керамического волокна и дайте высохнуть.
Этап 6: Установка пропановой горелки
Шаг 7: Подготовка горна к использованию
