САМОДЕЛЬНЫЙ МИНИ-ПАЯЛЬНИК

Мини паяльник своими руками

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Как я делал микро паяльник из резистора

Как сделать мини паяльник своими руками

Различие в химическом составе и физических свойствах, как самих деталей, так и применяемых припоев, требует различной температуры нагрева мест соединения. Обычно пайку разделяют на низкотемпературную и высокотемпературную. Для реализации этого технологического процесса современные производители предлагают большое количество типов паяльников. Правда, такое электрическое устройство как паяльник можно изготовить самостоятельно в домашних условиях.

Самое главное разобраться с областью его применения, что планируется паять: микросхемы в радиоэлектронной аппаратуре или самовары.

Паяльник своими руками.

Широкий выбор паяльников, которые представлены сегодня на рынке, упрощает выбор устройства для решения конкретных задач. Однако многие стараются иметь самодельный паяльник. Для этого следует рассмотреть требуемые физические характеристики самодельного паяльника. По первому параметру на электропаяльник подаётся или стандартное переменное напряжение В, или постоянное 12В, 24В. Величина напряжения определяет мощность таких паяльников. Она имеет дискретные значения с интервалом в 20 Вт.

То есть 40 Вт, 60 Вт, 80 Вт и так далее. Более совершенные устройства имеют специальный регулятор мощности для паяльника. Размер и форма жала паяльника имеет достаточно широкий диапазон конструктивных решений. Часто для работы со сложными радиоэлектронными устройствами применяют специальные насадки например, для выпаивания микросхем, в зависимости от её конструкции.

Наиболее применяемыми считаются аппараты, реализующие нагрев жала с помощью электрического тока. Небольшое количество элементов и простота конструкции, позволяет утверждать, что паяльник можно сделать своими руками.

Необходимость иметь самодельный паяльник может быть продиктована двумя соображениями: характеристики существующих образцов не удовлетворяют конкретным требованиям, стремление снизить расходы на приобретение паяльника. Чтобы понять, как сделать паяльник своими руками, необходимо рассмотреть его устройство.

Обычный электропаяльник включает: нагревательный элемент для паяльника, жало, корпус, защитный фартук, ручку, подводящий провод. Все перечисленные элементы могут быть сделаны своими руками или выбраны из готовых элементов от других, например неисправных приборов. В настоящее время существует большое количество самодельных конструкций подобных устройств.

Наиболее популярными можно считать следующие:. Изменение конструкции паяльника предполагает изменение формы жала, и тем самым снижение мощности и времени контакта с деталью. Бывают случаи, когда даже маломощные паяльники например, 25 Вт или 40 Вт не способны решить требуемую задачу. В этом случае на готовое жало накручивают нихромную проволоку по спирали, оставляя один конец свободным, в качестве нового жала.

Таким образом, удаётся существенно снизить диаметр жала, что снижает площадь контакта с деталью. Применение самодельного регулятора мощность в комплексе удаётся получить улучшенные характеристики нагрева. В радиолюбительской литературе можно выбрать схему регулятора мощности, исходя из своих требований, доступа к требуемым радиодеталям, опыта сборки радиотехнических устройств.

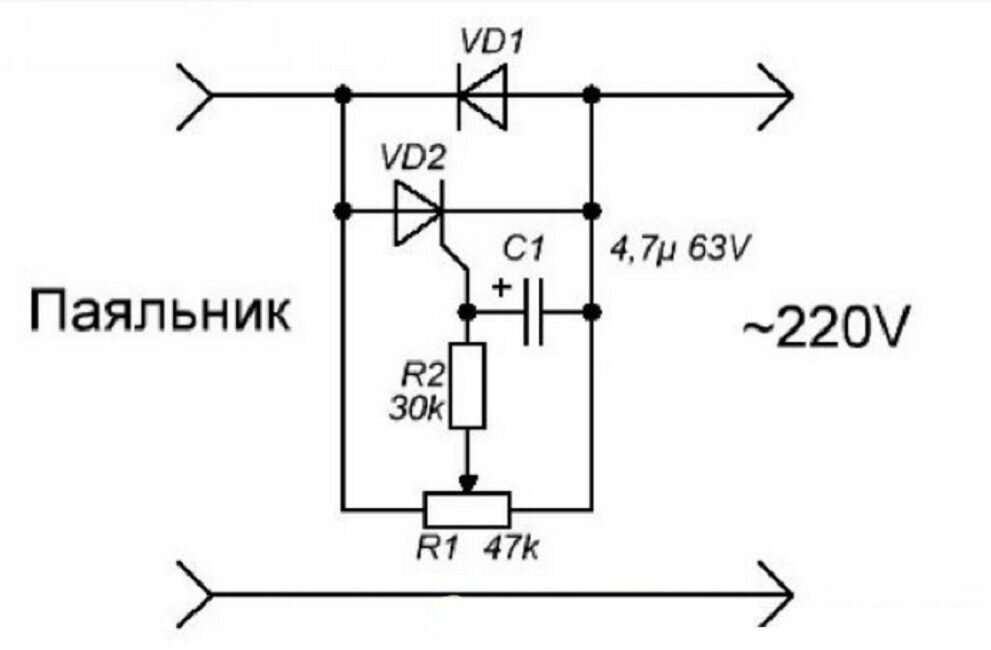

Принципиальная схема регулятора мощности паяльника на 36В. Обычно в качестве регулирующего элемента используется тиристор или симистор. Для стабилизации выходного параметра применяют микроконтроллер. Выбор формы корпуса остаётся за изготовителем.

Чаще используют уже готовые корпуса: розетки, корпус удлинителя, корпус от блока питания мобильного телефона и так далее. Поэтому изготовить самостоятельно такой регулятор мощности для паяльника достаточно просто. Для пайки крупных деталей можно изготовить молотковый самодельный паяльник.

Такое специфическое название он получил благодаря наконечнику, который по форме напоминает молоток. Мощность такого паяльника может достигать ватт. Изготовить его не сложно. Самое главное продумать систему надёжного крепления наконечника. Обычно он достаточно массивный. Основной проблемой при изготовлении является сложность отыскания заготовки для наконечника. Для пайки мелких деталей можно своими руками микропаяльник. Для его изготовления используют детали от прибора для выжигания.

Получится простейший миниатюрный паяльник. В этом случае необходимо заменить жало и придать ему необходимую конфигурацию. Чаще используется обыкновенный медный провод диаметром 0,16 мм. Интересную конструкцию можно реализовать, применяя мощный резистор. С его помощью можно изготовить паяльник своими руками. Для сбора такого устройства понадобятся следующие детали:. Если такой аппарат планируется использовать для решения широкого круга задач, целесообразно подключать его к регулятору мощности.

Кроме резисторов марки ПЭВ можно собрать паяльник из проволочного резистора. При выборе резистора можно произвести расчёт будущей мощности самодельного паяльника. Например, используя стандартный источник питания 12В и ток примерно 2,5А получается паяльник мощностью 30 Вт.

Уменьшая напряжение, можно понизить мощность до требуемой мощности. Например, при тех же параметрах цепи, но напряжении 5В мощность будет составлять 12,5 Ватт.

Этот расчёт показывает, что на выходе получается низковольтный паяльник, собранный своими руками. Таким образом, можно собрать миниатюрный паяльник из непроволочного резистора. Паяльник для микросхем из резистора МЛТ-0,5. Такой паяльник в домашних условиях монтируется достаточно легко. Если всё сделано верно, паяльник из резистора, собранный своими руками прослужит достаточно долго.

Данная методика обычно применяется для сбора миниатюрного паяльника из непроволочного резистора. Интерес представляет самодельная конструкция так называемого импульсного паяльника.

К её реализации следует приступить в том случае, если имеется опыт чтения электрических схем, опыт работы по их монтажу и настройке. Достоинством такого паяльника является высокая скорость нагрева она составляет 5 секунд. Для реализации этой конструкции можно использовать импульсный блок питания, который применяется в лампах дневного света.

Особое внимание следует уделить области применения. Какие радиодетали планируется паять. Если это будут микросхемы или полевые транзисторы необходимо обязательно предусмотреть возможность заземления жала. Это позволит снимать электростатический заряд и не приведёт к пробою полупроводниковых переходов.

Автор: Сергей Артюхов. Самодельный паяльник на аккумуляторах. Конструкция газового паяльника. Устройство паяльника. Молотковый паяльник. Простейший паяльник своими руками. Вам также могут быть интересны статьи: Импульсный паяльник своими руками Как выбрать паяльник Сварочный инвертор своими руками Паяльная станция с феном своими руками Инфракрасная паяльная станция своими руками Паяльник с регулировкой температуры.

Сообщить об опечатке Текст, который будет отправлен нашим редакторам:. Отправить Отмена.

Мини паяльник — как сделать в домашних условиях из подручных материалов (инструкция + 85 фото)

Делал примерно такой же только на проволочном резисторе 0,5 ом,5 вт. Подавал 12 вольт. Портились только из за того,что заклинивало жало и я его не мог вытащить когда становилось коротким из за зачистки и окисления. Всего за 30 лет поменял таких резисторов.

Молотковый самодельный паяльник подогревание жала, к паяльнику можно приделать газовую мини горелку, наподобие того, как это.

Самодельные паяльники

Во многих сферах деятельности возникает необходимость обеспечить прочные неразъёмные соединения деталей, имеющих одинаковый или отличающийся химический состав. К такому типу соединений относится пайка, которая основана на скреплении двух или нескольких деталей с помощью разогретого припоя. Различие в химическом составе и физических свойствах, как самих деталей, так и применяемых припоев, требует различной температуры нагрева мест соединения. Обычно пайку разделяют на низкотемпературную и высокотемпературную. Для реализации этого технологического процесса современные производители предлагают большое количество типов паяльников. Правда, такое электрическое устройство как паяльник можно изготовить самостоятельно в домашних условиях. Самое главное разобраться с областью его применения, что планируется паять: микросхемы в радиоэлектронной аппаратуре или самовары.

Паяльник как устроен – принцип действия, особенности и разные способы реализации

Паяльник — незаменимый прибор для радиолюбителей и домашних умельцев. Часто возникает потребность паять в удалении от электророзетки В и использовать для подключения, например, вольтовый автомобильный аккумулятор. При пайке сверхминиатюрных устройств необходимы мини паяльники с особыми характеристиками. В связи с этим многие задаются вопросом, как сделать паяльник своими руками, получив удобный аппарат и сэкономив при этом средства.

Среди разнообразия электрических соединений особое положение занимает пайка проводов.

Делаем паяльник своими руками в домашних условиях

Паяльник — важный инструмент, необходимый для работ в каждом доме. В продаже есть огромный выбор инструментов различной мощности. Используя простые варианты быстрого изготовления, можно самостоятельно сделать мини паяльник. Выбор вида инструмента зависит от того, что вы собираетесь паять, ведь каждый его вид имеет свои достоинства и недостатки. Инструмент небольшой мощности не сможет хорошо разогреть элементы пайки, а мощный может их перегреть. Для небольших работ невыгодно покупать инструмент, который потом не будет использоваться.

Паяльник для микросхем

Введите электронную почту и получайте письма с новыми самоделками. Не более одного письма в день. Войти Чужой компьютер. В гостях у Самоделкина! Портативный самодельный USB паяльник. Доставка новых самоделок на почту Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

Данный самодельный паяльник отлично подходит для пайки микросхем с шагом мм., для элементов в SMD корпусах.

САМОДЕЛЬНЫЙ МИНИ-ПАЯЛЬНИК

Специалисты советую т собирать самодельный агрегат после изучения принципа его работы. Можно собрать паяльник разной мощности. Эта часть прибора считается рабочей.

Мини паяльник своими руками

ВИДЕО ПО ТЕМЕ: Самодельный беспроводной паяльник

Мини-паяльник можно сделать своими руками из подручных средств — это не займёт много времени и избавит от необходимости покупать дорогой новый аппарат. Самодельное устройство особенно актуально для тех, кто лишь изредка занимается пайкой. Разумеется, таким мини-паяльником лучше выполнять только простые работы в домашних условиях. Речь может идти о соединении проводков, кабелей, пайке антенны, несложных микросхем. Резистор — главная часть будущего устройства, и поэтому к его выбору надо отнестись ответственно.

Connexion :. Accueil Contact.

Назначение паяльника известно даже людям, далёким от электрики. Говорить о тех, кто в этой сфере работает и вовсе не приходится — для них это просто незаменимый помощник. И рынок, с учётом этого, предоставляет огромное количество приборов, отличающихся по множеству параметров. Но не во всех случаях тратиться целесообразно, ведь можно сделать полноценный паяльник своими руками, не обладая какими-то специфическими знаниями.

Покупать паяльник имеет смысл, если работать им приходиться постоянно, или как минимум довольно часто. Тем более что вполне можно самостоятельно сделать полноценный аппарат необходимой мощности, учитывая вероятные потребности.

Дубликаты не найдены. Все комментарии Автора. Спасибо товарищ.

Делаем паяльник своими руками в домашних условиях. Самодельный миниатюрный низковольтный паяльник Что можно сделать из резисторов

Перед тем как сделать паяльник своими руками рекомендуется определиться с его моделью. Этот инструмент можно использовать для радиатора автомобиля, пайки проводов, восстановления сетевого разъема. Для выполнения вышеописанных работ изготавливают самодельный паяльник мощностью в 25-40 Вт.

Перед началом работы по изготовлению самодельного паяльника следует определиться с его последующим предназначением.

Конструктивные особенности

Чтобы сделать электрический инструмент, потребуется медная и нихромовая проволока, фольга, жестяная трубка, электрический шнур, пинцет, пассатижи, электролит. Для питания электропаяльника используют обыкновенную электросеть с преобразователем и трансформатором NDR-110K. Последний агрегат можно демонтировать из лампового телевизора.

Миниатюрный паяльник изготавливают из медной проволоки. Один конец отрезка затачивают по форме двугранного угла радиусом в 40 градусов. Грани угла понадобится залудить. Следующий этап заключается в приготовлении электроизолирующей массы.

Мучное тесто смешивается с жидким стеклом и тальком. Полученная смесь наносится на цилиндрическую поверхность. Для этого можно использовать пластинку либо пинцет.

Предварительно инструмент обрабатывается сухим составом талька. На жало надевается трубочка из медной фольги. Ее длина должна быть 30 мм. Полученная конструкция является основой для паяльника.

Вернуться к оглавлению

Дополнительные работы

На трубочку намазывают электроизолирующую массу. Затем ее просушивают при температуре 100-150 градусов. Основание обматывают нагревательным нихромовым элементом. Специалисты рекомендуют плотно обтягивать основание.

Выводные концы проволоки оставляют прямыми. Затем производится повторная обмотка основания. Масса просушивается над огнем. Длинный конец проволоки заворачивают назад, прижав его к трубке. Затем наносят третий слой изоляционного раствора, который требует повторного просушивания.

Если нагревательный элемент готов, то концы проволоки покрывают электроизоляционным раствором. Чтобы собрать мини паяльник своими руками, потребуется продеть шнур в термостойкой изоляции. Если окончания нихромового электронагревателя привинчены к оголенным жилам, тогда производится повторное покрытие и просушивание инструмента. Оголенные провода изолируют. Паяльник можно встроить в защитный чехол из жести.

Вернуться к оглавлению

Импульсное устройство

Чтобы выполнить электронные работы, потребуется сделать легкий и компактный паяльник. Такой инструмент отличается принципом работы обогревателя жала. В стандартных паяльниках применяется нихромовая спираль. Она является обогревательным элементом, который передает своре тепло жалу.

Специалисты рекомендуют самостоятельно изготавливать паяльник, который разогревается за 5 секунд. Это время ему необходимо для приобретения способности плавить олово. В качестве его основы используют импульсный аккумулятор.

Принцип работы импульсного самодельного инструмента заключается в коротком замыкании второй обмотки трансформатора.

Последнее устройство представлено в виде медной шины. Для его изготовления можно использовать две жилы (по 1,7 мм). Обмотка состоит из одного витка.

Жало изготавливается из никелевой либо медной проволоки, которую затем подключают ко второй обмотке трансформатора. Последнее устройство представлено в виде ферритового кольца. Его можно демонтировать из импульсного преобразователя. В противном случае применяют кольца от блоков электронных трансформаторов.

Кольца могут иметь различные параметры. В сетевой обмотке насчитывается 100-200 витков провода сечением в 0,5 мм. Обмотка должна быть равномерно растянутой по всему кольцу. Допускается отклонение балласта на 30%. Полученное устройство легкое и не занимает много места. Специалисты рекомендуют изготавливать импульсные паяльники из компактных балластов от ЛДС.

Паяльник – для многих пустой звук, но для большинства мужчин – это незаменимый в быту инструмент. И даже неважно, занимаетесь ли вы починкой электроники, или просто пытливый ум рукам покоя не дает. В данной статье речь пойдет о создании паяльника своими руками из подручных материалов. Но сразу оговоримся, что проще все же купить, это будет надежнее и безопаснее для вашего здоровья.

1 ) Как сделать паяльник своими руками – принципиальная схема паяльника

Как вы видите, паяльник очень прост в плане конструкции и все, что вам необходимо для его самостоятельной сборки в домашних условиях, вполне найдется в каждом доме.

Как сделать паяльник своими руками – что понадобится

Наша действующая модель паяльника будет работать от аккумуляторной батареи на 12-14 вольт. Это гораздо безопаснее, нежели использовать в самодельном паяльнике напряжение в 220 вольт.

Li-ion аккумуляторная батарея (вполне подойдет от электроинструмента или старого ноутбука).
Отрезок одножильного медного провода диаметром около двух миллиметров и длинною в пять – шесть сантиметров. Она понадобится нам для намотки спирали.
Термостойкие трубки из стекловолокна с разным диаметром в 3,8 и 1 миллиметр для изоляции нагревательного элемента от металлического кожуха (можно взять от электрочайника).
Нихромовая проволока диаметров 0,3 миллиметра (можно взять от старого фена для волос). Длину провода будем подбираться опытным путем в зависимости от мощности паяльника и батареи.
Отрезок телескопической антенны от радиоприёмника диаметром 4 миллиметра и длинной 3 сантиметра.
Отрезок медной одножильной проволоки для жала, диаметром 3,8 миллиметра.
Провод для подключения питания к паяльнику.
Деревянная или пластмассовая трубка для ручки.

Как сделать паяльник своими руками – сборка

Для начало мы займемся изготовлением нагревательного элемента.
Намотаем на отрезок проволоки нихромовую нить и путем подбора длины спирали добьемся нагрева в приделах 300 – 450 градусов по Цельсию.

Возьмем все тот же отрезок одножильного медного провода и наденем на него термостойкую трубочку.
На трубку намотаем подобранный нами отрезок спирали.

На кончики спирали одеваем более тонкие трубочки и всю конструкцию помещаем внутрь еще одной, более толстой трубки. Вынем медный провод (он свою роль выполнил и больше нам не нужен).

Все, нагревательный элемент готов. Теперь его осталось вставить внутрь медной трубки от антенны и поместить в нее наше жало. Жало закрепляем в трубке саморезом.

Наш паяльник практически готов. Осталась присоединить к концам спирали питающий провод, вставить всю конструкцию в ручку и подсоединить к источнику питания.

Важно: между ручкой и трубочкой антенны нужно поместить какой-нибудь негорючий материал, чтобы избежать возникновения пожара. ЗМП для этой цели вполне подойдет.

Подведем итоги всего выше сказанного. Для создания паяльника никаких особых знаний и дорогостоящих компонентов вам не потребуется. Но подобные самоделки стоит делать только в том случае, когда нужно что-то припаять, а паяльника под рукой просто нет. И элементарно нет времени на походы по магазинам с целью его приобретения. Во всех других случаях его проще купить, тем более, что стоит он не великих денег. А вот в плане безопасности, заводской гораздо надежнее всякого рода самоделок.

Разнообразие современных паяльных станций поражает воображение. Кремниевые, импульсные, газовые… А можно изготовить традиционный паяльник (с нитью нагрева) своими руками. Об этом пойдет речь в изложенном материале.

Для любого радиолюбителя – паяльник является инструментом номер один. Разумеется, в магазинах можно подобрать электроприбор на любой вкус. Однако это стоит определенных денег, да и любому мастеру интересно приложить руки к изготовлению столь полезного устройства. К тому же, если вам нужен специфический инструмент – выручить может только самодельный прибор.

Для начала разберем, как устроен паяльник

Основу составляет корпус, который механически защищает нагревательный элемент. На корпус одевается ручка, состоящая из двух частей. Ее задача – уберечь руки от высокой температуры. Через нее проходит провод питания.

Нагревательный элемент (как правило, нихромовая проволока) намотан на изолятор, например – слюду. Внутри располагается жало, которое фиксируется в корпусе при помощи винта.
Существуют еще импульсные устройства, их принцип работы отличается от рассматриваемого варианта.

Как сделать простой паяльник в домашних условиях

Прежде всего, надо определиться с функциями. От этого будет зависеть выбранный проект. Нужен вам паяльник для SMD элементов, или для обслуживания автомобиля. Можно выбрать из нескольких вариантов.

Паяльник для гаража из керамического резистора С5-35В

Такие резисторы выдерживают большую температуру, имеют рассеиваемую мощность от 3 Вт до 150 Вт. Корпус элемента выполнен из жаростойкой керамики, рабочий элемент – нихромовая нить.
Делаем типичный автомобильный паяльник для экстренного восстановления проводки в гараже. Само собой, питание будет от аккумулятора 12 вольт.

Подойдет резистор С5-35В сопротивлением 20 Ом, мощностью 7 Вт.

Ручку удобнее всего сделать пистолетного типа. Материал – текстолит или эбонит, главное – хорошая термостойкость и плохая теплопроводность.

Нагревательный элемент у нас есть (собственно резистор), теперь изготовим рабочее жало и проводник для теплопередачи. Необходимо подобрать два медных прута. Один устанавливается внутрь корпуса С5-35В и послужит аккумулятором тепловой энергии. Второй пруток, потоньше – будет рабочим жалом.

ВАЖНО! Толстый пруток необходимо подогнать как можно плотнее к внутреннему диаметру резистора, для уменьшения теплопотерь.

Можно взять прут немного толще, и обточить его наждачкой, вращая в патроне дрели.

Многие пользуются самодельными паяльниками. Вариантов реализации достаточно много, поскольку эти инструменты ваяют из того, что имеется под рукой или легко отыскивается. Наиболее трудоемок процесс изготовления паяльника, подобного заводскому, но малой мощности. Вот пример того, из чего и как сделать миниатюрный в домашних условиях. Предполагается, что питание паяльник будет получать не напрямую от сети, а через трансформатор 220/12 В.

Понадобятся следующие материалы:

медная проволока диаметром 1,5 мм – около 40мм длиной
медная фольга – небольшой прямоугольник 30х10 мм или немного больше
нихромовая проволока 0,2 мм – 350 мм
жестяная трубка или кусок жести для того, чтобы сделать кожух для нагревательного элемента
силикатный клей (жидкое стекло)
тальк для изготовления с добавлением силикатного клея изолирующего слоя
рукоятка из термостойкой пластмассы
электрический шнур с вилкой

Потребуются и некоторые вспомогательные вещи:

источник тепла (печь электрическая или газовая)
стандартные инструменты (кусачки, пинцет, плоскогубцы, напильник)
нестандартные приспособления (что-то в виде узкого небольшого шпателя – деревянного или пластмассового)
много ветоши (удалять с рук и инструмента очень липкую изолирующую смесь)

Последовательность действий для сборки инструмента

Описание процесса приводится схематически, так как выполнение обычно затруднений не вызывает.

Важно! Готовый паяльник можно включать, как уже говорилось, в сеть через трансформатор или в 12-вольтовый блок питания, рассчитанный на ток в 1 А.
Таким паяльником можно работать с микросхемами, но следует позаботиться о защите от статического электричества.

Альтернативный вариант такому паяльнику представляет интерес для тех, кто неприхотлив к внешнему виду прибора, которым придется работать. Фишка такого решения в том, что в качестве нагревательного элемента используется резистор ПЭВ-10 или ПЭВ-7,5. Остается вставить жало, которое фиксируется в медной трубке, плотно всаженной внутрь резистора, и позаботиться о хорошей фиксации контактов резистора, которые не выдерживают определенных механических нагрузок.

Видео о том, как сделать мини паяльник своими руками

Как изготовить самодельный мини паяльник поможет разобраться следующий видеоролик:

Домашнему мастеру приходится выполнять разные работы, соединять детали всевозможными способами. Среди них метод пайки провода, металлов и пластмасс остается одним из наиболее доступных.

Несмотря на большое количество в продаже промышленных моделей вашему вниманию предлагается ознакомиться с технологией изготовления удобного электрического паяльника своими руками, уяснить принцип его конструкции.

По предлагаемой статье несложно изготовить такой паяльник.

Неоспоримым преимуществом этой модели является практически мгновенный вывод в рабочее положение пайки из холодного состояния и быстрое остывание нагревательного элемента при отключении.

Это значительно уменьшает дымы и запахи, сопровождающие длительный разогрев обычного наконечника, используемого в резистивных моделях.

Электрический паяльник, взятый за образец

Вот такой раритетный экспонат уже четвертое десятилетие продолжает успешно работать в домашней мастерской практически без всяких поломок. Диэлектрическая рукоятка удобна при пайке, кнопка включения очень легко управляет нагревом, а лампочка накаливания освещает любое затененное рабочее место.

Мощности в 65 ватт вполне достаточно для пайки транзисторов, микросхем, проводов и других радиотехнических изделий.

Единственное условие поддержания работоспособности – своевременно заменять рабочее жало – наконечник, которое под действием высокой температуры со временем перегорает.

Наконечник выгибается круглогубцами из медной одножильной монтажной проволоки с поперечным сечением 1,5 мм квадратных. На концах создаются кольца, затягиваемые по ходу вращения крепежных гаек. Для обеспечения хорошего электрического контакта места соприкосновения проволоки, шайб и силовой шины необходимо поддерживать в чистоте, отчищать от нагара ножом или отверткой при замене жала.

Принцип работы электрической схемы паяльника

Трансформатор

В основу конструкции положен обыкновенный трансформатор, состоящий из:

первичной обмотки на 220 вольт;
закороченной вторичной силовой обмотки из двух витков;
магнитопровода.

Для удобства пайки можно создать дополнительную вторичную обмотку на 4,5 вольта, питающую лампочку накаливания от карманного фонарика или мощный светодиод. Когда пространство магнитопровода ограничено, то допускается для цепи подсветки делать низковольтное ответвление от первичной обмотки по принципу автотрансформатора. Создастся экономия пространства и провода.

Силовая вторичная обмотка выполнена из толстой медной шины, постоянно работает в режиме короткого замыкания на более тонкий наконечник из меди. За счет большого теплового воздействия тока КЗ происходит быстрый разогрев жала паяльника до рабочей температуры.

Отвод тепла в окружающую среду и на расплавление припоя в кратковременном режиме пайки обеспечивают тепловой баланс, исключающий перегрев обмоток трансформатора и наконечника до критической температуры.

Схема питания трансформатора

220 вольт подается через обычную электрическую вилку со шнуром. Внутри рукоятки паяльника размещают микровыключатель, задействованный через нормально отключенный контакт с кнопкой управления.

При нажатии на кнопку питания напряжение подается на трансформатор, а при отпускании – снимается. В целях обеспечения электроинструментом рекомендуется устанавливать не одиночный, а сдвоенный микрик в разрыв каждого провода питания.

В такой конструкции опасный всегда будет отсутствовать на трансформаторе при разомкнутых контактах выключателя.

Материалы, необходимые для сборки паяльника

Чтобы собрать самодельный паяльник потребуется разобрать несколько однотипных трансформаторов, которые раньше широко использовались в старых ламповых телевизорах, магнитофонах, радиоприемниках и другой подобной аппаратуре.

Их пластины из трансформаторного железа будут использованы для создания магнитопровода, а лакированные провода обмотки пойдут на намотку катушки первичной обмотки и лампы подсветки.

Для изготовления вторичной силовой обмотки потребуется медная шинка прямоугольного сечения. У меня оно составляет 3х8 мм. Можно чуть меньше, но сильно занижать не желательно- увеличивается электрическое сопротивление цепи. Более толстые шинки займут все свободное место, не позволят намотать первичную обмотку.

Если прямоугольной медной шинки найти не удается, то можно попробовать использовать круглый проводник соответствующего сечения.

Также для сборки потребуются:

микровыключатель;
электрическая вилка;
шнур питания или провод;
лампочка;
рукоятка, которую можно использовать от пластмассовых игрушечных пистолетов;
бумага или лакоткань для изоляции;
кусок жести для корпуса.

Последовательность расчета деталей электрической схемы

Выбор мощности паяльника

Основным показателем эффективности конструкции является количество теплоты, выделяемой на жале в момент прохождения через него электрического тока. Его сила, специально увеличенная режимом короткого замыкания, как раз и разогревает медь наконечника.

Ток, проходящий через жало моего паяльника, немного превышает 200 ампер. Специально проверял токоизмерительными клещами. А вот напряжение, даже в режиме холостого хода, меньше десятых долей вольта. Поэтому оно не представляет особой опасности при пайке.

Произведение тока, проходящего по силовой обмотке на величину напряжения на ней, характеризуется вторичной или выходной мощностью трансформатора S2. Вот эта величина нас и интересует. Однако, для упрощения расчета будем начинать оперировать с первичной мощностью S1, определяющей потребление электроэнергии.

Она отличается на коэффициент полезного действия – кпд. Ее значение в 65 ватт взято за основу промышленного образца, показанного на первой фотографии. Для своих целей я выбрал 80 ватт.

Влияние КПД

Конструктивное соотношение между вторичной мощностью трансформаторов для радиоэлектронных устройств и кпд приведено в таблице.

КПД	Мощность в ваттах
0,95÷0,98	≥1000
0,93÷0,95	300÷1000
0,90÷0,93	150÷300
0,80÷0,90	50÷150
0,50÷0,80	15÷50

Набор магнитопровода пластинами из трансформаторного железа

Магнитные характеристики магнитопровода и трансформатора в целом определяются:

объемом железа;
и его свойствами.

На второй параметр мы особо повлиять не можем, ибо используем то железо от старого трансформатора, которое попало под руку. Поэтому применяем самую простую усредненную методику, не особо вдаваясь в сложные коэффициенты, поправки, графики.

Для паяльника мы можем выбрать магнитопровод одной из форм:

прямоугольника;
Ш-образный.

Площадь его сечения для каждого случая показана на картинке. Здесь же приведены формулы для расчета.

Выбрав первичную мощность паяльника в ваттах и зная форму магнитопровода вычисляем Qc – площадь сечения по эмпирической формуле.

Определив ее и измерив размер «А» на железе можно рассчитать глубину «В», которую потребуется набрать определенным количеством пластин.

Расчет провода для обмотки катушки

Определение диаметра

По первичной мощности, например, 80 ватт и напряжению 220 вольт не сложно рассчитать ток, который будет протекать по первичной катушке.

Где d – диаметр проволоки в мм, а I – ток в амперах.

Определение числа витков

Используем эмпирическую закономерность, называемую количеством витков на вольт – ω’. Ее вычисляют:

Первичная катушка

Qc уже вычислена раньше. Определив ω’ следует эту величину умножить на 220, ибо у нас в первичной обмотке действует такое напряжение, а не один вольт.

Вторичная катушка

Для цепи подсветки напряжение 4,5 вольта. На него и умножаем полученное значение ω’.

Обе вычисленные величины: диаметр и количество витков усреднены. Ими придется варьировать в небольших пределах с учетом того, что пространство в окне магнитопровода ограничено. Диаметр провода лучше сразу занизить – паяльник работает в кратковременном режиме.

А вот с числом витков поступать следует осторожнее. Они сильно влияют на вольтамперную характеристику паяльника и общую картину нагрева жала.

Силовая катушка делается двумя витками.

Сборка паяльника

Каркас обмотки

Обычную катушку для намотки провода можно сделать из трансформаторного картона или даже от обычных коробок. Только лучше выбирать плотный материал.

Внутри каркаса должны поместиться все пластины железа, а между их полостями снаружи следует уложить витки провода. Все обмотки между собой изолируют лакотканью или бумагой. Первичная и вторичные обмотки отделяются гальванической развязкой.

Силовая обмотка

Ее потребуется выгнуть из медной шинки. Такую работу поможет выполнить металлический шаблон из куска металла по габаритам полости каркаса для железа. Работу выполняют в слесарных тисках аккуратными ударами молотка по заготовке.

На картинке показана последовательность выгиба, начатая с одного конца шинки. Несколько проще выполнять ее одновременно с середины обмотки.

Когда шинка выгнута, то ее витки изолируют между собой полоской бумаги, а затем размещают внутри картонного каркаса. Останется намотать остальные обмотки, обеспечив их изоляцию, и надеть железные пластины, создав их плотное прилегание с минимально возможными зазорами.

Тонкое жало для паяльника своими руками

Если вы решили отремонтировать сломанные наушники, блютуз-гарнитуру или любое другое устройство, имеющее тонкую и маленькую микросхему, вам понадобится паяльник с тонким жалом. Но иногда бывает так, что этого самого жала в силу каких-то обстоятельств не окажется под рукой. Можно, конечно, пойти в ближайший специализированный магазин и купить нужный, но не факт, что нужный вам инструмент есть в наличии там. А можно привыкнуть и делать все обычным, стандартным жалом. Но зачем рисковать и страдать, когда тонкое жало можно сделать всего за пять минут, не выходя из дома, из материалов, которые есть в сарае или кладовке практически любого человека. Подготовим необходимые материалы и приступим к изготовлению.

Потребуется:

Медная проволока, толщина жала нужна вам.
Алюминиевая фольга.
Плоскогубцы.
Файл.
Кусачки.
Ножницы.
Трубка от комнатной антенны, или любая другая, из любого металла, подходящая по калибру для отверстия в паяльнике.

До неприличия просто, но надежно и эффективно. С помощью кусачек отделяем нужную нам длину медного провода. Отрезаем ножницами длинную полоску алюминиевой фольги, ширина которой меньше длины выбранного вами провода, ровно на столько, на сколько должен выпирать кончик из паяльника. К кончику проволоки, который будет непосредственно с самим жалом, прикрепляем нужный напильник.

На проволоку наматываем фольгу на толщину внутреннего диаметра имеющейся у вас трубки.

Фольга должна быть намотана как можно плотнее, от этого зависит скорость нагрева наконечника – чем плотнее слои прилегают друг к другу, тем быстрее он будет нагреваться. С помощью напильника или напильника отрежьте кусок трубочки, по ширине равный ширине фольги, намотанной на проволоку.

А теперь вставляем в трубку проволоку, обернутую фольгой.

Чем плотнее конструкция, тем лучше. Для фиксации устойчивости волокна внутри трубки фольгой, с помощью лезвия ножа или ножниц загибаем края трубки внутрь, как бы забивая ее внутрь.

Если не удалось подобрать подходящую трубку, просто намотайте фольгу на толщину стандартного наконечника и обмотайте тонкой медной проволокой. Что ж, вставляем в паяльник новое жало!

Эффективность такого жала ничуть не ниже, чем у жала, купленного в магазине. Перед подключением устройства к сети окунаем заточенный кончик жала в паяльную кислоту, чтобы припой потом без проблем прилипал к нему.

Теперь вы можете использовать его. Но не забывайте, что это лишь временный выход из сложившейся ситуации. Вы можете использовать этот дизайн два-три раза. Не более. Потом, когда фольга внутри трубки прогорит, нагрев устройства будет гораздо дольше обычного, а жало-проволока начнет выпадать из трубки, так что по возможности все-таки приобретите настоящее жало в магазине.

схема своими руками беспроводной мини паяльник от usb

Паяльник – это атрибут любого радиолюбителя, от профессионала до тех, кто только начинает. Сегодня в продаже можно найти паяльники или даже паяльные станции любых размеров. Но у всех у них есть один большой недостаток – они довольно грубые и у них большое расстояние от кончика острия до края рукояти. Такие размеры удобны при пайке крупных деталей, но при работе с мелкими элементами такие приспособления неудобны, в связи с тем, что они очень тяжелые. положение . Просмотрев схемы миниатюрных паяльников в интернете, я обнаружил, что многие из них имеют некоторые конструктивные недостатки: несменное жало, отсутствие заземления и многое другое. Поэтому я решил попробовать создать более модернизированный «помощник» новичка на основе нескольких инструкций. К особенностям нашего будущего паяльника можно отнести: малое расстояние от торца жала до края ручки (~30 – 40 мм), диаметр ручки (~15 мм), возможность замены жала и нагревательных элементов (запаска), легкость изготовления, который не потребует никаких специальных знаний.

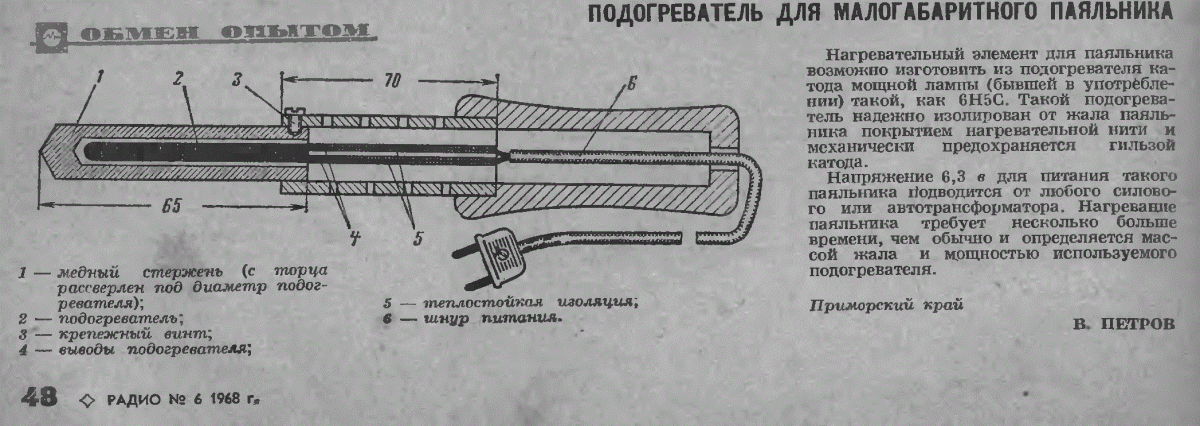

Самодельный миниатюрный низковольтный паяльник – чертеж

В качестве ручки использовалась обычная кисть, которая предварительно была отшлифована и покрыта лаком.
Для хорошего крепления проводов в ручке я использовал такой самодельный узел: сделал резьбу в полой заклепке и вклеил ее в рукоятку. Здесь вы можете легко зафиксировать кабель стопорным винтом.
Далее перешел к изготовлению креплений теплозащитного экрана. Они также изготавливались из полых заклепок, но меньшего диаметра. Создали резьбу М1,6 и вклеили в отверстия ручек.

Нагревательный элемент был взят от обычного недорогого китайского паяльника, после некоторых манипуляций с размерами он идеально подошел к нашему устройству.

Этот элемент имеет мощность 7 Вт и длину 6,5 мм. Питание обеспечивается регулируемым блоком питания – от 0…18 Вольт. При этом температура нагрева может достигать 280 градусов
В обратную сторону ручки вклеена обычная пружинка, которую можно позаимствовать у обычной шариковой ручки. Эта деталь необходима для защиты силового кабеля от перекручивания.
Провод заземления и питания продет в кембрик. В основное отверстие вилки, предназначенное для кабеля, вдавливается заземляющая розетка, а через дополнительное отверстие выводятся силовые кабели.
Как видно на картинке, получившийся самодельный миниатюрный низковольтный паяльник едва ли вылеплен по размерам из обычной авторучки.

Однажды гуляя по просторам Алиэкспресс, я увидел в продаже USB-паяльник. Я был удивлен. Как нормальный паяльник может питаться от USB, где напряжение питания всего 5 вольт? Но ради любопытства все же заказал этот экземпляр.

Удобный небольшой паяльник. Идеально лежит в руке.

Вы можете взглянуть на этот паяльник для этот связь.

весит всего около 20 грамм

. Комплект поставляется с 1,5 -метровым шнуром со следующими разъемами на концах:

, а также подставка для самого пайки

Сборка выглядит это все так:

Блок питания USB Возьмите такой блок питания, чтобы он мог выдавать не менее 2 ампер.

Потребляемая мощность паяльника

Для того чтобы узнать энергопотребление потребителей USB у меня есть такой прибор

Подключаю паяльник к блоку через этот прибор 9006 90

3

При включении паяльника на нем загорается красный светодиод

Итак, напряжение, которое подается на паяльник, составляет 4,9 Вольта

Ток, который потребляет паяльник, составляет 1,44 Ампера

Следовательно, потребляемая мощность паяльника составляет: P = IU = 1,44 x 4,9 = 7 Вт с копейками.

Проверка паяльника в работе

Такой паяльник очень быстро нагревается из-за малых габаритов. Тонкое огнеупорное никелевое жало прослужит вам верой и правдой долгое время. В крайнем случае можно без проблем купить на Алиэкспресс.

Припой плавится раз и два!

И конечно же, та самая фишка: автоматическое отключение. Если не трогать паяльник, то через 25 секунд он автоматически выключится! Как только мы хотим его взять в руки, на нем срабатывает бесконтактный датчик, и паяльник снова готов к бою. Ну, честно говоря, не ожидал такого от китайцев.

Вывод

Ну что еще можно сказать об этом паяльнике? Паять крупногабаритные детали вряд ли получится, а вот различную мелочевку вполне потянет. Можно ли его запитать от USB компьютера или ноутбука? Ммм… Ну я воткнул его в ноут и он у меня нормально заработал, но делать этого крайне не рекомендую! Тем не менее, лучше НЕ использовать USB-порты ваших компьютеров для питания паяльника. Помните, они для других целей. Если вдобавок к нему купить Power Bank, то паять можно хоть в открытом поле. Это гораздо удобнее, чем пользоваться громоздким и вонючим газовым паяльником.

Такой паяльник станет отличным приобретением для юных радиолюбителей, так как многие из них забывают выключить паяльник из розетки, а напряжение 220 Вольт в таком USB-паяльнике не «гуляет», что само по себе является считается небезопасным. Так что, родители, если вы все-таки хотите купить своему ребенку хороший паяльник, присмотритесь к этому USB-паяльнику. Пользуюсь периодически уже месяц. Он показал себя с лучшей стороны. Отзывы в интернете о нем тоже хорошие. Дальнейшая эксплуатация покажет, на что способен этот паяльник по долговечности 😉

Иногда бывают ситуации, когда без простого паяльника хозяину просто не обойтись. Например, нужен многожильный кабель от розетки, или от сгоревшего электроприбора. В такие моменты приходится либо одалживать инструмент, либо откладывать дело на неопределенный срок. Ведь не каждый захочет покупать дорогой паяльник или паяльную станцию, если он не ремонтник. Однако из этой ситуации есть простой выход – собрать небольшой паяльник самостоятельно, он как раз годится для мелкой работы. Процесс изготовления не занимает много времени и сил, но можно сэкономить некоторое количество деньги и получить бесценный опыт. Далее мы расскажем, как сделать паяльник своими руками в домашних условиях. Вам будет предложено несколько дизайнов, и вы сможете выбрать тот, который вам больше всего подходит.

Идея №1 – Использование резистора

Первая и самая простая технология изготовления электрического паяльника своими руками – с использованием мощного резистора. Устройство будет рассчитано на работу при напряжении от 6 до 24 вольт, что позволит питать его от различных источников тока и даже сделать портативную версию с питанием от автомобильного аккумулятора. Для того, чтобы сделать свой собственный инструмент, вам понадобятся следующие материалы:

Чтобы самому сделать паяльник из резистора в домашних условиях, необходимо выполнить следующие действия:

На конце толстого медного стержня нужно просверлить отверстие и с помощью метчика загнать резьбу под винт. Также необходимо вырезать канавку для фиксатора, которым в нашем случае является пружинное кольцо. Это можно сделать с помощью треугольного напильника или ножовки по металлу.
Со второго конца просверлите отверстие диаметром как тонкий стержень, который будет выполнять роль жала мини паяльника.
Все элементы штанги должны быть собраны в одно целое, как показано на фото.
Резистор подготовлен для крепления жала паяльника, которое необходимо вставить и закрепить сзади с помощью винта и шайбы.
Из текстолитовой или фанерной плиты нужно своими руками сделать удобную ручку с посадочным местом для резистора и провода. Для этого электролобзиком выпилите две одинаковые половинки ручки и сделайте отверстия и углубления для винтов и гаек.
Шнур питания должен быть подключен к клеммам обогревателя. Его нужно накрутить на саморезы, чтобы контакт был надежным.
Готовый самодельный паяльник скручивается и проверяется.

Обращаем ваше внимание на то, что таким переносным пистолетом можно легко паять микросхемы и даже делать это своими руками. Может работать не только от блока питания, но и от аккумулятора. На форумах мы встречали много отзывов, где этот вариант самоделок подключался от прикуривателя на 12 Вольт, это тоже очень удобно!

Обратите внимание, что при первом включении все паяльники могут некоторое время дымить и вонять. Это нормально для любой модели, так как некоторые элементы лакокрасочного покрытия будут выцветать. Это прекратится потом.

Видео инструкция по изготовлению простейшего электроприбора

Идея №2 – Вторая жизнь шариковой ручки

Есть еще одна необычная, но в то же время простая идея, как сделать паяльник своими руками из подручных материалов для пайки мелких деталей или smd компонентов. В этом случае он снова пригодится, но уже не ПЭВ (как в предыдущем варианте), а МЛТ, мощностью от 0,5 до 2 Вт.

Итак, сначала необходимо подготовить следующие материалы:

Шариковая ручка простейшей конструкции.
Резистор с характеристиками: сопротивление 10 Ом, мощность 0,5 Вт.
Двусторонний текстолит.
Провод медный диаметром 1 мм, можно намотать от старого дросселя или купить одножильный у электрика в магазине медный провод в изоляции и аккуратно снять канцелярским ножом
Проволока стальная или медная диаметром не более 0,8 мм.
Провода для подключения к сети.

Сделать паяльник из ручки в домашних условиях достаточно просто, нужно лишь выполнить следующие шаги:

Удалите слой краски с поверхности резистора. Эту операцию можно провести с помощью шкурки, напильника или напильника, в крайнем случае ножа. Главное не переусердствовать, чтобы не повредить резистор. Если краска удаляется с трудом, подключите изделие к регулируемому источнику питания и слегка нагрейте.
Из ствола выходят 2 провода, один из них обрежьте и просверлите в этом месте отверстие для медного провода (диаметр 1 мм). Чтобы проволока не касалась чашки (этого нужно избегать), сделайте зенковку более толстым сверлом, как показано на фото ниже. Кроме того, нужно сделать небольшой вырез для провода прямо на чашке резистора. В этом вам снова поможет треугольный надфиль.
Согните стальную проволоку в кольцеобразную ручку примерно того же диаметра, что и глоток на чашке. Если у вас медный провод, то нужно зажать в нем чашку и скрутить пассатижами, чтобы контакт был надежным, но не переусердствуйте, иначе вы запомните случай. Помните, что провод должен быть без лаковой изоляции.
Аккуратно вырежьте своими руками из двухстороннего текстолита плату, точно такую же, как показано в примере на фото. Совсем не обязательно покупать именно новую листовую печатную плату. Можно с помощью электролобзика вырезать подходящий кусок из любой ненужной двусторонней доски. Или вообще обойтись без него: скрутить проволоку с проводами, и прикрепить их к ручке с помощью суперклея. Главное, на что нужно обратить внимание, чтобы расстояние между нагревательным элементом и ручкой было более 5 см, иначе пластик может расплавиться.
Далее нужно собрать самодельный паяльник из ручки, что не должно вызвать затруднений.
Осталось установить тонкое жало в посадочное место. Чтобы медный провод не прогорел через резистор, нужно сделать защитный слой из кусочка слюды или керамики между задней стенкой и жалом.
Последнее, что нужно сделать, это подключить самоделку к блоку питания на 1 А и напряжению не более 15 Вольт с помощью проводов.

Вот и вся технология создания самодельного мини паяльника в домашних условиях. Как видите, ничего сложного в изготовлении этого инструмента нет, и вы легко с ним справитесь, а все материалы можно найти дома, разобрав старую технику или поискав их в закромах.

Как сделать более сложную модель мини паяльника в домашних условиях?

Видеообзор устройства с нихромовой проволокой, работающего от 12 вольт

Идея №3 — Мощный импульсный паттерн

Этот вариант подойдет тем, кто уже более-менее знаком с радиотехникой и умеет читать соответствующие схемы. Мастер-класс по изготовлению самодельного импульсного паяльника будет предоставлен на примере этой схемы:

Преимущество этого инструмента в том, что наконечник нагревается в течение 5 секунд после включения питания, при этом нагретый стержень может легко расплавить олово. При этом его можно сделать от импульсного блока питания от лампы. дневной свет, немного улучшая плату в домашних условиях.

Как и в предыдущих примерах, сначала рассмотрим материалы, из которых можно сделать паяльник своими руками в домашних условиях. Перед сборкой необходимо подготовить следующие подручные средства:

Все, что вам нужно, это подключить наконечник к вторичной обмотке, которая, по сути, уже является его частью. После этого один из выводов балласта необходимо соединить с первичной обмоткой трансформатора и зафиксировать все элементы схемы в надежном корпусе, что убережет вас от случайных повреждений. поражения электрическим током, так как в цепи присутствует опасное для жизни напряжение 220 вольт!

Принцип действия данной конструкции заключается в том, что балласт от лампы создает переменное напряжение, которое подается на первичную обмотку трансформатора и уменьшается до малых значений, при этом ток увеличивается многократно. Один виток, являющийся, по сути, жалом паяльника, выполняет роль резистора, на котором рассеивается тепло. При нажатии на кнопку в цепь подается ток и происходит быстрый нагрев, после отпускания кнопки жало быстро остывает, что очень удобно, так как не нужно долго ждать пока инструмент нагреется и остыть.

Такой инструмент, как паяльник, незаменим для радиолюбителей, но далекие от электронной техники и комплектующих люди не считают его предметами первой необходимости. Иногда бывают ситуации, которые можно исправить только с помощью этого инструмента, а если его нет, то что делать? Если проблема разовая, то нет необходимости идти в ближайший магазин и приобретать дорогой продукт. Можно приложить немного усилий и из простых комплектующих собрать самодельный паяльник. Вариантов сборки этого устройства множество — рассмотрим некоторые из них.

Резисторный аппарат

Это очень простое, но чрезвычайно надежное устройство. В домашних условиях его можно использовать по-разному. В зависимости от конструкции и мощности могут паять микроэлектронику вплоть до ноутбуков. Большое устройство позволяет спаять даже бак или любое другое крупногабаритное изделие. Рассмотрим, как сделать паяльник своими руками.

Схема интересна тем, что в качестве нагревателя используется резистор подходящей мощности. Это может быть ПЭ или ПЭВ. Нагреватель питается от бытовой сети. Эти подавляющие сопротивления позволяют решать задачи различного масштаба.

Выполняем расчеты

Перед тем, как перейти к сборке, необходимо провести некоторые расчеты. Итак, для изготовления приборов с резисторами достаточно вспомнить закон Ома из школьного курса физики и формулу мощности.

Например, у вас есть подходящая деталь типа ПЭВЗО номиналом 100 Ом. Вы собираетесь создать на его основе инструмент для использования в бытовых электрических сетях. С помощью формы можно легко рассчитать параметры. Так, при токе 2,2 А самодельный паяльник будет потреблять мощность 484 Вт. Это много. Следовательно, с помощью элементов, демпфирующих сопротивление, необходимо уменьшить ток в четыре раза. После этого показатель уменьшится до 0,55 А. Напряжение на нашем резисторе будет в пределах 55 В, а в домашней сети – 220 В. Номинальное демпфирующее сопротивление должно быть 300 Ом. В качестве этого элемента подойдет конденсатор на напряжение до 300 В. Емкость его должна быть 10 мкФ.

Паяльник 220В: в сборе

Возможно, что клей немного ухудшит теплопередачу, но отсыреет систему от стержня и нагревательного змеевика. Это предотвратит растрескивание керамического основания резистора.

Еще один слой клея защитит этот важный узел от люфта. Жгуты проводов будут выводиться через отверстие в трубке стержня. Эта схема поможет вам понять, как сделать паяльник надежным, эффективным, недорогим и безопасным.

Во избежание неприятностей лучше усилить изоляцию в местах подключения проводов к обогревателю. Для этого подойдет асбестовая нить, а также керамическая втулка на корпусе. Дополнительно можно применить эластичную резину в месте перехода электрического шнура в ручку.

Так просто сделать паяльник своими руками. Его мощность может быть разной. Это просто требует замены конденсатора в цепи.

Мини-паяльник

Это еще одна простая схема. Такой инструмент может работать с различными миниатюрными устройствами или деталями. С его помощью можно легко демонтировать и паять мелкие радиодетали и микроконтроллеры. У каждого мастера есть материалы для создания этого изделия. Вы научитесь делать паяльник, а потом сможете легко собрать его из подручных материалов. Питание будет осуществляться от бытового трансформатора – подойдет любой от кадровой развертки старого телевизора. В качестве наконечника используется кусок медной проволоки диаметром 1,5 мм. Секция 30 мм просто вставляется в нагревательный элемент.

Делаем базовую трубку

Это будет не просто трубка, а основа нагревательного элемента. Его можно свернуть из медной фольги. Затем она покрывается тонким слоем специального электроизоляционного состава. Этот состав также очень прост и удобен в изготовлении. Достаточно смешать тальк и силикатный клей, смазать трубку и высушить над газом.

Изготовление нагревателя

Чтобы наш паяльник своими руками достойно выполнял свои функции, для него необходимо намотать нагреватель. Делать это будем из кусочка нихромовой проволоки. Для решения задачи возьмите 350 мм материала толщиной 0,2 мм и намотайте его на подготовленную трубку. При намотке провода укладывайте витки очень плотно друг к другу. Не забудьте оставить прямые концы. После намотки смажьте спираль смесью талька и клея и дайте ей высохнуть до полного запекания.

Завершаем проект

Третий этап – доутепление и установка утеплителя в жестяной корпус.

Эта работа должна выполняться очень осторожно. Концы, которые выходят из нашего нагревателя, также следует обработать изоляционным материалом. Кроме того, обработайте смесью все полости, которые могли возникнуть из-за неаккуратности.

Технологический процесс изготовления данного инструмента предусматривает защиту выводов нагревателя термостойким изоляционным материалом и протягивание шнура через отверстие в ручке паяльника. Прикрутите концы силового кабеля к клеммам нагревателя, затем тщательно все изолируйте.

Осталось упаковать ТЭН в жестяной корпус, а потом ровно поставить на место.

Теперь вы можете использовать этот продукт. Если вы все сделали правильно, у вас получится отличный паяльник своими руками. С его помощью можно спаять много интересных схем.

Миниатюрная непроволочная конструкция резистора

Этот инструмент подходит для небольших работ. С ним очень удобно паять различные микросхемы, SMD детали. Схема изделия простая, сложностей со сборкой не возникнет.

Нужен резистор МЛТ от 8 до 12 Ом. Мощность рассеивания должна быть до 0,75 Вт. Также подберите подходящий корпус от автоматической ручки, медный провод сечением 1 мм, кусок стальной проволоки толщиной 0,75 мм, кусок текстолита, провод с термостойкой изоляция.

Перед сборкой данного паяльника своими руками счистите краску с корпуса резистора.

Это легко сделать ножом или жидкостью с ацетоном. Теперь можно смело отрезать один из выводов резистора. Там, где был сделан разрез, просверлите отверстие, а затем обработайте его зенкером. Туда будет крепиться жало.

В самом начале диаметр отверстия может быть 1 мм. После обработки зенковкой жало не должно соприкасаться с чашкой. Он должен находиться в корпусе резистора. Снаружи делают специальные пазы для чашечек. Он будет удерживать токоотвод, который также будет удерживать нагреватель.

Сейчас делаем оплату. Он будет состоять из трех небольших частей.

С широкой стороны подсоедините к ней стальной токоотвод; в средней части будет закреплен корпус от ручки. Второй оставшийся вывод резистора устанавливается на узкой части.

Перед использованием этого инструмента оберните жало тонким слоем изолирующего материала. Вот так просто и легко вы получили маломощный мини-паяльник мощностью 40 Вт.
