Как сделать мини паяльник в домашних условиях из подручных средств

Можно ли сделать самостоятельно паяльник, который предназначен для несложных рабочих процессов пайки деталей, например в радиоэлектронике, в домашних условиях. Ответить на вопрос как сделать паяльник в домашних условиях помогут рекомендации опытных мастеров, которые доказали, что вышедшие из строя старые электроприборы, могут вполне подойти для того, чтобы соорудить полноценный электроприбор.  Внимательно почитайте советы и правильно используйте рекомендации опытных мастеров, которые сэкономили денежные средства и создали полноценный простой паяльник своими руками.

Мини паяльник из подручных средств

Устройство на основе резистора

Этот вариант требует предварительного расчёта, а также нужно иметь представление, какие детали и элементы вы планируете паять.  Если вы используете маломощный паяльник из подручных средств, то возможно детали пайки не смогут полноценно разогреться. В то же время сильный самодельный паяльник, наоборот, может повредить хрупкие участки места проведения пайки.   Как правило, чтобы понять, как сделать самодельный паяльник, нужно помнить, что такой инструмент навряд ли подойдёт для промышленных целей и для серийной работы.  Инструмент будет эффективный для небольшого ремонта, а также в том случае, если вы будете использовать прибор от случая к случаю. В любом случае, результат работы зависит от того, как вы подготовите детали к соединению, но таким образом, чтобы итог сварки позволил в дальнейшем безопасно и эффективно использовать оборудование по прямому предназначению.

Для работы вам потребуется приготовить следующие детали и узлы:

• Резистор, выбираем подходящий по мощности.
• Два отрезка небольшой длины медной проволоки.
• Деревянный брусок или другой изоляционный материал.

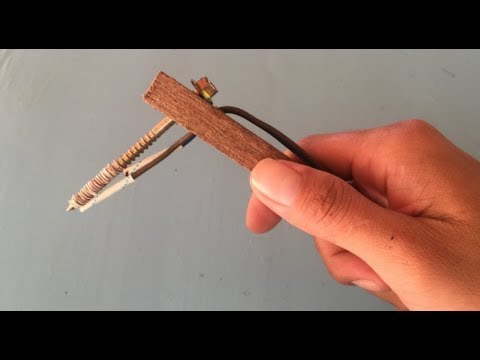

Мини паяльник на основе резистора

Сложность решения вопроса как сделать мини паяльник, это правильный выбор резисторов. Специалисты утверждают, что обилие современных китайских резисторов не в полной мере отвечает качеству и надёжности, да и безопасность остаётся низкой в процессе эксплуатации. Лучшим вариантом выбора резисторов станут советские модели и образцы. Деревянный брусок необходим для ручки паяльника, а медные провода должны быть хорошо заизолированными.

Если мы возьмём резистор с сопротивлением 51 Ом, то готовый минипаяльник будет работать от сети в 24 Вольт.  Если вы хотите работать в другой плоскости сети, то необходимо подбирать резисторы, отвечающие данным критериям.  Первым делом, создавая мини паяльник своими руками советы и рекомендации по медным проводам резистора требуют зачистить основу корпуса от краски.  На одном конце зачищенного провода нашего резистора изготавливаем технологическую петлю, надеваем петлю на рабочий край резистора. С другой части конца резистора припаиваем конец.  Из провода отмеряем небольшой отрезок, делаем закрутку, чтобы потом можно было прикрутить к деревянному брусочку.

В конструкционном строении жало не должно выступать более чем на 1 см, а концевые детали резистора – не более 2,0-2,5 см.  Практически наш резистор готов, необходимо проверить прибор путём тестирования, и только после этого приступать к работе.

Импульсный паяльник

В некоторых случаях специалист, который занимается с ювелирными изделиями, задаёт себе вопрос, как сделать мини паяльник на батарейках своими руками, который работает по импульсному принципу.  По идее, этот паяльник должен иметь тонкий режим работы, для того, чтобы можно было обеспечить ювелирную работу.  Такой паяльник подойдёт для работы, если основной корпус состоит из легковоспламеняющихся материалов, например пластик.

В процессе проведения работы на жало будет подавиться импульсное напряжение, а не постоянное, таким образом можно будет добиться тонкой ювелирной работы с хрупкими деталями, в том числе из радиоэлектроники. Изготавливают такой паяльник из трансформаторов.

Простой этап работы можно охарактеризовать следующими действиями:

• Разбираем полностью корпус трансформатора.
• Полностью снимаем обмотку.
• Из полученной медной шины изготавливаем новую обмотку.
• Качественно производим подсоединение жало на основе медной проволоки.
• В корпусе трансформатора необходимо проделать 2 отверстия.
• Если имеется выключатель, заменяем его на обычную кнопку.
• В корпус помещаем нашу рабочую плату, закрепляем ее крепёжными элементами.
• Делаем изоляционную ручку из подручных материалов.

Минипаяльник готов, необходимо только заизолировать шину. В качестве изолятора используем стекловолокно или другой простой тип изолятора.

Паяльник в шариковой ручке

Как вы думаете, что можно сделать паяльником изготовленный в корпусе шариковой ручке? Несложные рабочие процессы пайки мелких деталей будут обеспечены на должном уровне и на высоком качестве.  Для работы вам понадобятся:

• Корпус шариковой ручки, в идеале прозрачный материал.
• Небольшой резистор.
• Тонкие провода.
• Изоляционные компоненты.
• Небольшой образец текстолита.
• Проволока, два варианта исполнения – медная и стальная.
• Доступный источник питания.

Важно!

Выбирайте изоляционный материал по таким параметрам, чтобы в случае перегрева не было воспламенения или вы не смогли случайно обжечься.  Таким образом, подойдут изоляционные материалы с большим запасом прочности по температурному перегреву.

Паяльник в шариковой ручке

Порядок и этапы сборки:

• Качественно очищаем от краски резистор.
• Отрезаем ножку резистора, делаем небольшое отверстие в торцевой части.
• Производим раззенковку отверстия большим сверлом.
• На корпусе чашечки необходимо сделать резьбу.
• Проволоку загибаем в кольцеобразную форму.
• Текстолит должен иметь прямоугольную форму, припаиваем концы к плате.
• Готовое кольцо из проволоки припаиваем к резистору.
• Закрепляем жало в технологическое отверстие, подготовленное заранее.
• Подкладываем в корпус изоляционный материал.
• В корпус ручки помещаем готовую плату.

В принципе паяльник готов, необходимо только периодически менять медное жало, которое будет терять свою силу через определённый промежуток времени эксплуатации.

Газовая зажигалка

Самый экзотически минипаяльник, это прибор, изготовленный на основе обычной газовой зажигалки.  Таким прибором можно пользоваться практически в любом месте и при любой необходимости.  Для сборки используйте металлическую зажигалку, а в качестве жала, стандартную медную проволоку.

Для работы вам понадобятся следующие инструменты  и материалы:

• Зажигалка с металлическим корпусом.
• Медная проволока, диаметр не более 3,0 мм.
• Пассатижи.
• Надфиля или миниатюрные напильники.

Для корпуса используем только металлическую основу, и чтобы пламя имело достаточный температурный режим горения и не гасло на ветру.

Паяльник из газовой зажигалки

При помощи пассатижей загибаем проволоку и накручиваем на корпус зажигалки.   Второй рабочий конец проволоки необходимо качественно заточить.  При помощи тонкой проволоки в несколько рабочих витков  закрепляем основное жало.  Теперь остаётся протестировать прибор на прочность и соответствие своим техническим параметрам.

Мы рассмотрели варианты, как можно создать миниатюрные паяльники. Чтобы прибор вам прослужил долго, не забывайте проверять качество соединяемых узлов минипаяльника. Обязательно соблюдаем все меры предосторожности и безопасности эксплуатации.

Как сделать мини паяльник своими руками

Паяльник – важный инструмент, необходимый для работ в каждом доме. В продаже есть огромный выбор инструментов различной мощности.

Мини паяльник можно легко сделать из подручных средств.

Используя простые варианты быстрого изготовления, можно самостоятельно сделать мини паяльник.

Самодельное устройство из резистора

Выбор вида инструмента зависит от того, что вы собираетесь паять, ведь каждый его вид имеет свои достоинства и недостатки. Инструмент небольшой мощности не сможет хорошо разогреть элементы пайки, а мощный может их перегреть.

Для небольших работ невыгодно покупать инструмент, который потом не будет использоваться. Альтернативный вариант – сварка, но он плохо подходит для работ в домашних условиях.

Паяльник из резистора в работе так же хорош, как и обычный, купленный в магазине.

Соединить проводки, кабели, исправить антенну можно самодельным устройством, если вы не планируете заниматься такими работами в дальнейшем. Часто в домашних условиях выполняют одноразовые пайки, поэтому можно использовать небольшое приспособление.

Для получения хорошего результата нужно выполнять простые правила: поверхности нужно зачищать до блеска, а во время работ они должны быть плотно соединенными и прогретыми до необходимой температуры.

Для небольших объемов работ можно самостоятельно изготовить несложный паяльник.

Нужно приготовить:

• резистор;
• 2 куска медной проволоки;
• деревянный брусочек.

Резистор – важный элемент устройства. Лучше не покупать китайский продукт, а использовать медные изделия советского производства. Деревянный брусок нужен для ручки, а провода из меди должны быть изолированными.

Устройство паяльника с резистором.

Устройство, изготовленное из резистора на 51 Ом, будет использоваться для напряжения в 24 вольта. Если вам нужен инструмент для работы с более высоким напряжением, то подбирайте другой резистор.

Вначале зачищаем его от краски. Из зачищенного конца проволоки делаем петлю, которую надеваем на край резистора, а с другой стороны припаиваем второй конец. Делаем из провода небольшую закрутку, чтобы прикрутить ее к деревянному бруску.

Жало должно выступать не более 1 см, а конец резистора – не более 2-2,5 см.
Приспособление готово. Посмотрите видео, чтобы более четко представить этапы сборки.

Вернуться к оглавлению

Импульсное устройство своими руками

Иногда для работ нужен тонкий паяльник, ведь проделать ювелирную пайку толстым инструментом сможет не каждый. Пайку мелких деталей или электронных компонентов, имеющих пластмассовый корпус, нужно проводить быстро, чтобы не расплавить проводки.

Часто радиолюбителям нужно выполнять дома мелкие работы. Их удобно сделать импульсным паяльником.

Из простых и доступных материалов можно сделать устройство для небольших работ в домашних условиях.

На медное жало небольшими импульсами подается ток во время пайки, а не постоянно. Это экономичный вариант пайки.

Схема импульсного паяльника.

Импульсный паяльник своими руками изготавливают из трансформатора.

Этапы изготовления:

• разобрать корпус трансформатора;
• снять обмотку;
• изготовить новую обмотку из медной шины;
• подсоединить жало из медной проволоки;
• приварить или прикрутить концы к обмотке;
• сделать 2 отверстия в корпусе трансформатора;
• закрепить жало;
• заменить выключатель кнопкой;
• плату поместить в корпус и завинтить его;
• сделать ручку.

Для изоляции шины необходимо положить стекловолокно или другой изолятор.

Вернуться к оглавлению

Изготовление паяльника в корпусе шариковой ручки

Можно изготовить устройство в пластиковом корпусе от шариковой ручки.

Нужно приготовить следующие материалы:

Паяльником из шариковой ручки можно паять различные микросхемы.

• шариковую ручку;
• резистор;
• провода;
• материал для изоляции;
• кусочек текстолита;
• медную и стальную проволоку;
• источник питания.

Важное условие изготовления: нагревающиеся части должны быть надежно изолированы, поэтому выбирайте провода с большим температурным запасом, чтобы не было их перегрева.

Этапы сборки:

• очистить резистор;
• отрезать ножку и просверлить отверстие в торце;
• расширить отверстие с помощью большого сверла;
• нарезать резьбу на корпусе чашечки;
• проволоку загнуть в кольцо;
• сделать прямоугольную плату из текстолита в форме прямоугольника и припаять к ней провода;
• кольцо из проволоки припаять к резистору;
• жало закрепить в подготовленное отверстие;
• положить прокладку для изоляции;
• в корпус пластиковой ручки поместить плату.

Паять самодельным паяльником так же удобно, как и обычным. Жало через определенный промежуток времени зачищают или меняют.

Вернуться к оглавлению

Простое устройство из газовой зажигалки

Газовым инструментом можно пользоваться в любом месте, ведь это автономное устройство. Вариантов, когда розетки нет рядом, очень много, поэтому неплохо иметь при себе такой нужный инструмент. Если вы в дороге или на природе, то вас может выручить газовый паяльник.

Паяльник своими руками из газовой зажигалки можно сделать в течение нескольких минут. Покупайте зажигалку в металлическом корпусе, а для жала и его закрепления используйте медную проволоку.

Используемые материалы и инструменты:

• зажигалка;
• проволока;
• плоскогубцы;
• напильник.

Лучше покупать зажигалку с большой температурой пламени, модели, которые работают даже в ветреную погоду.

Загибаем плоскогубцами проволоку, а потом заворачиваем на корпус зажигалки. Другой конец проволоки нужно заточить. Тонкой проволокой в несколько витков закрепляем жало. Осталось сделать проверку работоспособности.

В дальнейшем, если устройство не пригодится, его можно разобрать.

Советы, рекомендации, видеоматериалы помогут изготовить паяльник своими руками. Это хороший выход из ситуации, когда нужно срочно сделать пайку.
