Станок необычной конструкции из стиральной машины

Мастер придумал новую конструкцию станка на основе двигателя стиральной машины, которая более функциональна, чем аналоги. В процессе работы и в заключительной конструкции применены несколько интересных решений.

Для самоделки понадобятся профильная труба, лист фанеры, отрезок водопроводной трубы, подшипник, шпилька, шкивы. Сначала хотел установить двигатель мощностью 420 ватт, но впоследствии заменил его на мотор на 300 ватт, что достаточно для данной конструкции со шкивами.

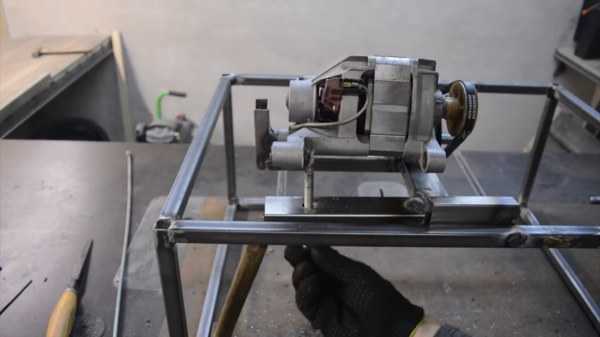

Каркас в форме параллелепипеда.

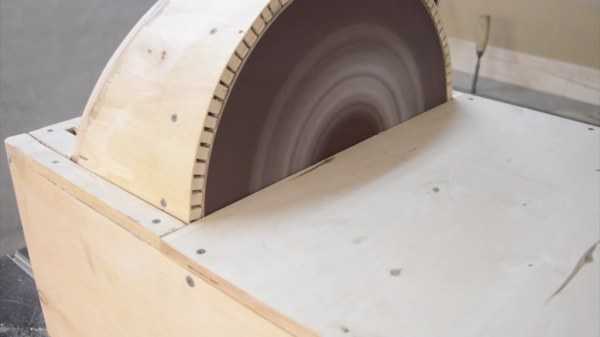

Мастер решил установить шлифовальный диск большого диаметра – 45 см, чтобы поднять функциональность станка.
Такой станок имеет больше возможностей.

Несколько комментариев.

Nils Forsberg
Неделю назад
Может я конечно и дурак, но мне вообще не понятно на кой люди используют тарельчатые шлифовалки, почему не ленточную? У тарелки ведь в разных местах диска разная скорость движения наждачки из-за чего около центра наждачка почти не используется, а у края наоборот, потом опять таки вырезать в круг- потеря материала, клея много идет на поклейку и т.д. У ленточной же шлифовалки скорость везде одинакова что в центре что по краям, она более экономична в плане расхода наждачки, в плане расхода клея да и по износостойкости она намного лучше т.к. можно склеить ленту хоть 3 метра хоть даже больше. Разве что движок на ленточную нужен мощнее, зато выгода неоспорима.

Holmogorets
Неделю назад
супер. одно замечание, не надо варить узел с подшипниками. Сварочный ток проходит через шарики и сеператоры, может искрануть через них и срок службы узла заметно сокращается. Хотя бы обратный провод на саму трубу нужно цеплять, а не на ось. В остальном – красавчик!

Владимир Берсенев
Неделю назад
Посмотрел с удовольствием. Очень много остроумных решений! Я бы корпус подшипников у токоря заказывал, а тут трубу распилил, поджал, сварил и всё готово! Подписался на канал. Надеюсь, много чего почерпнуть.
И монтаж ролика порадовал! Достали уже люди, объясняющие “дважды два” в течении часа!

Станки и приспособления из простой дрели

Трудно обходиться без механизации и автоматизации, имея только ручные инструменты. Однако дрель – такой универсальный инструмент, что даже когда в мастерской нет никаких станков, с помощью простых приспособлений можно на одной только дрели высоко поднять производительность и удобство работы и сэкономить не только время, но и финансы.

Сразу 5 самоделок для дрели смотрите в коротком обзорном ролике видеоканала ДаБРО.
Рекомендуемое видео.

Еще одна самоделка, которую стоит иметь в домашней мастерской, если у вас есть дрель и нет отдельного шлифовального и полировального станка.

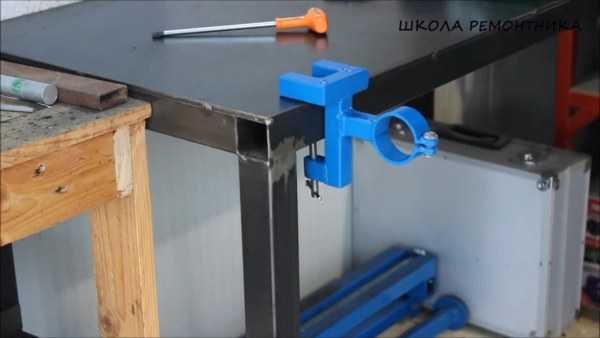

Держатель для дрели

Закрепляется на верстаке, подобно мясорубке.

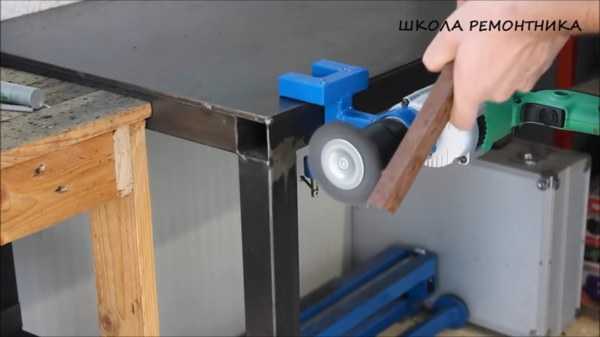

Дрель с таким зажимом работает как шлифовальное или

полировальное устройство.

Спасибо за просмотр!

На базе большой пружины получился станок

Замечательная и простая идея, чтобы сделать работу с ручной циркулярной пилой более удобной, безопасной, быстрой и точной. Мастер приспособил большую пружину. Решение носит универсальный характер и подойдет для болгарки и других инструментов.

Сделал платформу для станочка.

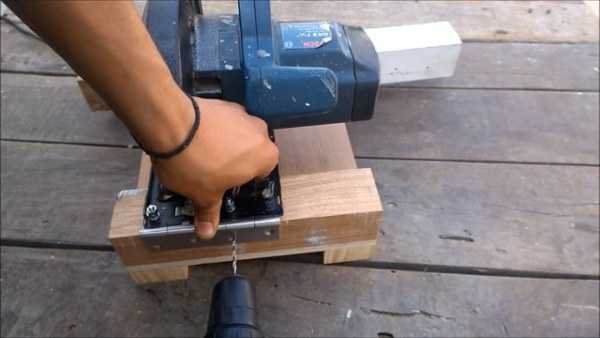

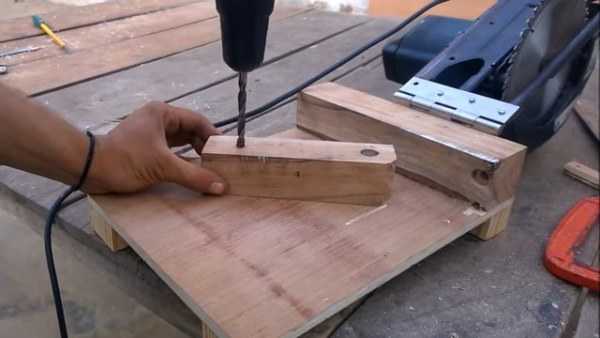

Прикрепил дверную петлю на циркулярку

Присоединил к платформе.

Установил направляющую для пиления под углом 90 градусов, но можно при необходимости и варьировать угол.

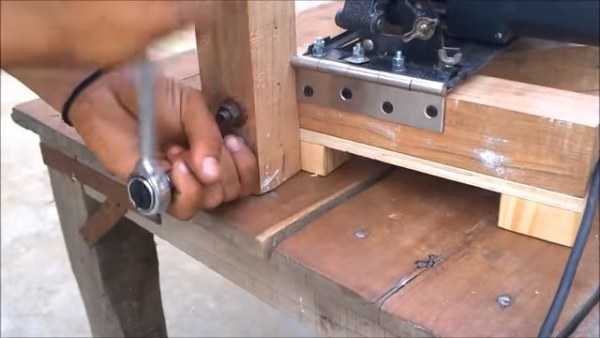

Поставил стойку и надежно закрепил пружину.

Так выглядит готовая установка.

Пружина работает в качестве возвратного механизма.

Идея автора видеоканала Mr. Make Deswal: https://www.youtube.com/watch?v=Z8Ol2Djo5KU

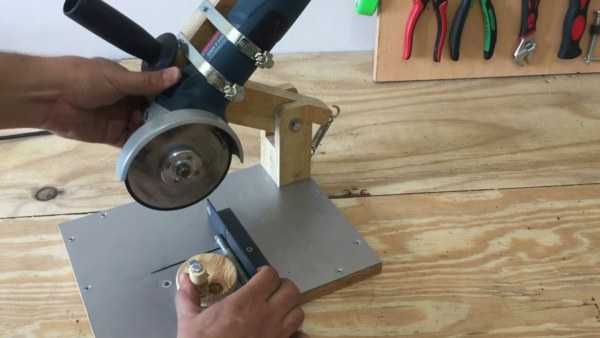

Идея простого зажима для отрезного станка ускорила работу.

Интересный и очень удобный зажим для быстрой работы на отрезном станке по металлу использует мастер. Обычно используются не очень удобные зажимы, с которыми приходится довольно долго фиксировать деталь. Теряется рабочее время и энергия. Зажим установлен на платформе станка. Размеры устройства для зажима металлических и др. заготовок. Видео начнется сразу с демонстрации работы этого приспособления. Показано также, как сделать станок и приспособление к нему.

Автор идеи: Gökmen ALTUNTAŞ

izobreteniya.net

Мини сверлильный станок своими руками

Рассмотрим, как автор сделал простой мини сверлильный станок.

Инструменты:
Сверла
Угловая шлифмашина
Шлифовальный станок
материалы
Ножовка
Плоскогубцы

Делаем основание из ДСП

Просверливаем два отверстия в основании (с расстоянием 12 см между отверстиями) закрепляем направляющие трубки.

1-е отверстие 54мм от края трубки и 2 отверстие 73 мм от края трубки.
Просверливаем отверстия на сквозь.
Прикрепляем трубки к блоку.


Делаем две одинаковых метки на каждом конце блока и соединяем их.

Отмечаем место для стального кронштейна идеально.

Просверливаем отверстия и прикрепляем кронштейн.


Заворачиваем винт пружины крючка на задней стороне деревянного бруска

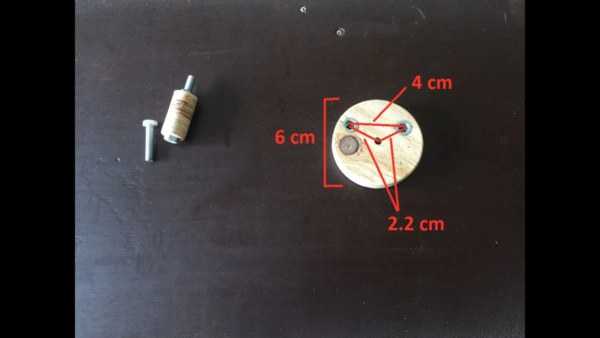

Вырезать круг с отверстием как на фото.

Шлифуем грубые края круга.
Делаем ПАЗ для стальной проволоки.
Просверливаем отверстия в круге, для ручки.
Просверливаем отверстие в правой стороне деревянного бруска для крепления круга.
Используем винт, для крепления.
Просверливаем отверстие для стальной проволоки.
Устанавливаем ручки.

Устанавливаем дюбеля скольжение внутри труб и крепление деревянного бруса.

Стальная проволока 16 см длиной + скрученная ~4см на каждом конце.

Если нет подходящей пружины, можно использовать резину.
Получился мини сверлильный станочек. Удачных всем самоделок.

Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Мини отрезной станок своими руками

Всем привет дорогие друзья, сегодня я вам покажу замечательную идею о том как сделать мини отрезной станок. Таким станком можно вырезать различные фигуры на картоне, пенопласте и на др. материалах. На его создание не потребуется куча материалов и его можно сделать за считанные минуты.

Необходимые материалы и инструменты:
– 2 баночки из-под Kinder Surprise
– батарейки
– моторчик
– провода
– выключатель
– изолента
– термоклей
– палочка из чупа-чупса
– крышка из-под газировки

Шаг 1: Для начала берём 2 баночки из-под Kinder Surprise. И отрезаем крышки которые побольше. По желанию можно найти любую другую баночку.

Шаг 2: Затем берём 2 батарейки на 1.5V и приклеиваем провод клеем + к – . Лучше взять батарейку на 9V, чтобы моторчик был помощнее.


Шаг 3: Затем в одной из крышки делаем отверстия под провода и выключатель.

Шаг 4: С помощью клея приклеиваем моторчик.

Шаг 5: Далее к батарейкам присоединяем провода. И собираем всё остальное по схеме.



Шаг 6: Затем берём палочку из чупа-чупса длинной 2 см. И закрепляем её на вал моторчика.

Шаг 7: Берём крышку из-под газировки и сплющиваем её. Затем ножницами вырезаем зубчики.


И вот наш мини отрезной станок готов!

Испытание:

[media=https://www.youtube.com/watch?v=4t3YCImiBtE]

Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Мини шлиф-станок своими руками

Как сделать мини шлиф-станок?

Для того что бы сделать мини шлиф-станок, вам понадобится все что на картинке снизу:

– Паяльник,
– клеевой пистолет,
– канцелярский нож,
– блок питания 5-6V,
– пластиковая коробочка (можно и из другого материала),
– выключатель (ключ),
– моторчик и шлифовальная шкурка.

ШАГ 1.
Возьмем коробочку и проделаем в ней три отверстия, одно в крышке (маленькое, под провод), второе для выключателя (побольше), третье для ротора моторчика (тоже небольшое)

ШАГ 2.
С помощью паяльника припаиваем проводки небольшой длинны к выключателю.

ШАГ 3.
Затем концы проводов от выключателя припаиваем к моторчику без скрещиваний.

ШАГ 4.
Теперь припаиваем концы проводов от блока питания к выключателю (от полярности зависит только направление вращения мотора)

ШАГ 5.
Засовываем выключатель и моторчик в коробочку, и для надежности заливаем горячим клеем (не сильно много)

ШАГ 6.
Пора заняться насадкой для нашего шлиф-станка. Возьмем кусочек шлифовальной шкурки и насадку, и приклеим шкурку к ней. Насадку можно сделать из монетки, предварительно просверлив в ней маленькое отверстие, я же использовал готовую насадку, до этого, сняв с ее с мини вентилятора.

ШАГ 7 ЗАКЛЮЧИТЕЛЬНЫЙ.
Теперь просто закрепляем насадку на ротор моторчика, и тестируем)))

Если вы все сделали как было описано выше, то у вас обязательно должно получиться!)))
