Высокооборотный сверлильный мини станок для печатных плат своими руками

Если вам надоело использовать шуруповерт для сверления отверстий в печатных платах, часто менять сломанные сверла, если хотите, чтобы просверленные отверстия на плате были ровными и располагались ровно там, где нужно, тогда вам пора сделать настольный сверлильный мини станок своими руками.

Шаг 1: Планирование работ / необходимые материалы

Подобная сверлилка заводского изготовления стоит больших денег и не всегда может удовлетворить ваши потребности.

В качестве дрели станка применим пневмошлифмашину с цанговым зажимом с частотой вращения шпинделя 56 000 об/мин и посадкой применяемого расходника диаметром 3 мм.

Чтобы подача шпинделя была четко вертикальной, используем линейную направляющую рельсового типа в качестве самоцентрирующегося устройства вертикальной подачи.

Список частей и материалов для маленького самодельного сверлильного станка для печатных плат:

  • Обрезки стальных труб квадратного сечения размером 38*38 мм.
  • Пневматическая шлифмашинка с цанговым зажимом.
  • Линейная направляющая.
  • Линейка из алюминиевого V-образного профиля.
  • Стальной уголок 40*40 мм.
  • Кусок МДФ-плиты или доски.
  • Две пружины.
  • Набор различных винтов, болтов, шайб и гаек.

Шаг 2: Изготовление устройства вертикальной подачи

Начнем с изготовления из алюминиевого профиля крепления для устройства вертикальной подачи. Его высота должна обеспечивать надежную фиксацию минидрели, но не должна мешать зажиму цанги.

Обрежьте кусок алюминиевого профиля примерно так, как показано на фото и отшлифуйте края. Затем смонтируйте профиль на рельс линейной направляющей. Для монтажа просверлите отверстия в профиле, чтобы они совпадали с отверстиями на направляющей.

Просверлите три сквозных отверстия вдоль профиля на боковых сторонах. Они потребуются для крепления минидрели хомутами (см. фото).

Очень важно соединить профиль с рельсом строго параллельно друг другу.

Отрежьте кусок стального углового профиля 40*40 мм длиной 40 мм, просверлите в одной из полок уголка четыре отверстия для крепления каретки направляющей.

Стальной уголок будет крепить линейную направляющую к раме станка.

Шаг 3: Изготовление рамы

На следующем этапе изготавливаем раму станка из стальных труб квадратного сечения.

Для изготовления рамы не обязательно соблюдать точные размеры, главное, чтобы задняя стойка была на достаточном расстоянии от сверла, чтобы поместилась опорная доска. Высота рамы должна позволять перемещаться сверлу в пределах 12-15 мм от доски и чуть ниже поверхности доски.

Здесь нужно также учесть толщину МДФ-плиты или доски, используемой в качестве опоры для печатных плат.

Процесс изготовления рамы вы можете увидеть на фотографиях. После вырезки заготовок вам необходимо собрать из них раму с помощью сварки. Не забудьте приварить к раме стальной уголок для крепления направляющей.

Шаг 4: Монтаж устройства вертикальной подачи, дрели и опорной доски

Рама готова. Устанавливаем на нее опорную доску, устройство подачи, нашу минидрель и возвратную пружину.

Вырезаем подходящего размера и устанавливаем опорную доску, сделав на ней вырез для задней стойки. Закрепляем минидрель на устройстве подачи с помощью хомутов для кабеля, пропуская их через отверстия на алюминиевом профиле. Прикручиваем четырьмя винтами к стальному уголку на раме устройство подачи.

Просверлите одно отверстие в раме и одно в алюминиевом профиле устройства подачи. Закрепите концы возвратной пружины в этих отверстиях с помощью болтов и гаек. Возвратная пружина будет автоматически возвращать дрель в верхнее положение.

Закрепите опорную доску на раме с помощью двух болтов, как показано на фото. Головки болтов необходимо «утопить» в доску, чтобы они не мешали при работе.

Открытые торцы труб, из которых изготовлена рама, можно закрыть заранее изготовленными пластиковыми заглушками. Это придаст станку более законченный вид.

Шаг 5: Финальные штрихи

Еще одну пружину необходимо установить между задней частью рамы и рельсом направляющей. Это позволит убрать люфт в устройстве подачи, который может появиться со временем.

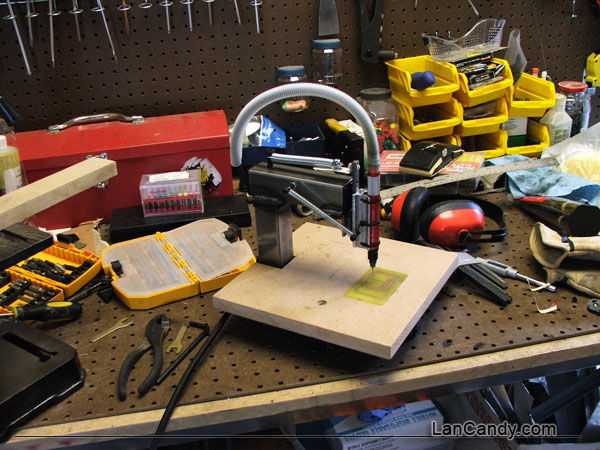

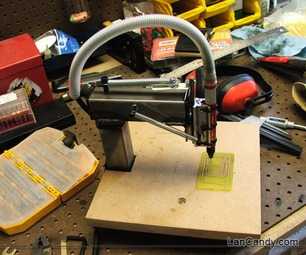

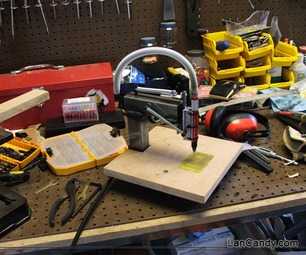

Сверлильный станок готов. Кладем печатную плату на опорную доску и, нажимая на дрель сверху, сверлим отверстия. Для удобства работы можно добавить в конструкцию ручку, при нажатии на которую дрель будет опускаться.

Отверстия, выполненные на данном миниатюрном сверлильном станке получаются идеально ровными.

masterclub.online

как сделать и обзор w10005

Сверлильный мини станок, несмотря на свои миниатюрные по сравнению с другими станками размерами, отлично выполняет поставленные ему задачи, не уступая в качестве работы крупным станкам. Некоторые настольные станки также имеют ещё и функции фрезерования и часто используются в мастерских по ремонту или в учебных заведениях. Сверлильные мини станки используют для сверления отверстий в микросхемах, а так же плат.

Содержание статьи

Конструкция сверлильного мини станка

Фото сверлильного мини станка

Вращение сверла является основным движением, которое используется в работе сверлильным станком. Сверло удерживает шпиндель. Подача сверла осуществляется в вертикальной плоскости, а сама деталь расположена на рабочем столе.

Все элементы сверлильного станка расположены на стойке, размещенной на массивной станине, которая является основанием. Рабочая головка со шпинделем двигается по рельсам, а в колоне располагается двигатель. В том случае, если имеется возможность в переключении скорости, то это осуществляется с помощью кнопок на рукоятке. В современных агрегатах эти параметры отслеживаются электронной системой.

Рабочая головка обязательно смазывается маслом, которое поставляется к ней при помощи насоса (насос так же подает и охладитель для головки). Рабочая головка делается в основном из чугуна. В головке, как правило расположено устройство подач и скорости. Коробка скоростей работает при помощи зубчатых передач, которые переключаются ручкой. Работу мини сверлильный станок осуществляет от стандартной бытовой сети с напряжением в 220В.

Работа мини-сверлильного станка

Устройство сверлильного мини станка

При включении аппарата, начинает движение шпиндель. Мощность настольного станка может составлять от 150 и до 300Вт. Используется в основном ременный привод, но на очень маленьких агрегатах может использоваться и зубчатая система передач. Скорость подач меняется при помощи рукоятки.

Рабочий элемент, сверло, вставляется в патрон (цанговый или кулачковый), которым крепко зажимается его конец. В цанговом патроне сверло зажимается автоматически, а в кулачковом при помощи ключа.

При помощи рукоятки подач, сверло, опускается к обрабатываемому материалу. Рукоятка напоминает внешне рычаг и, как правило, находится справа от головки. Благодаря встроенной пружине, после выполнения сверления отверстия, головка возвращается в исходное положение сама. Так же в некоторых станках головку можно зафиксировать в определенном положении.

Характеристики станков

Устройство сверлильного мини станка

Важный параметр, который влияет на работоспособность и экономность – мощность. Минимальная мощность для не сложной работы – сверление отверстия для печатных плат, составляет 150Вт.

Сверло вращается от 200 и до 3000 оборотов в минуту. Происходит это благодаря редуктору, который дает мастеру 12 режимов скорости.

50 сантиметров – это максимальная высота детали, которую можно использовать для работы со сверлильным мини-станком. Головка со сверлом перемещается по рельсам вертикально, происходит это в результате ручного управления и, достигнув нужной высоты – головка фиксируется.

Сделать самодельный миниатюрный сверлильный станок можно и самому, своими руками. Зачастую необходимость создания этого агрегата возникает, когда периодически появляется потребность в сверлении отверстий, что часто бывает у радиолюбителей, так как аппарат им необходим для сверления печатных плат. Стоит сказать, что самодельный сделанный мини станок может обладать высоким уровнем работы, но только в том случае, если все сделано грамотно и правильно.

Стоит сказать несколько слов по поводу печатных плат. Сверление отверстий для печатных плат достаточно трудоемкая задача, так как диаметр отверстий очень мал. Поэтому в промышленных масштабах для сверления плат все чаще используют лазерное оборудование, но для обычного радиолюбителя для обработки плат может подойти и самодельный сверлильный аппарат со сверлами маленького диаметра.

Самодельный сверлильный мини агрегат из дрели

Для того чтобы сделать самодельный мини станок не нужно иметь особых комплектующих или материалов. Вся конструкция этого агрегата состоит из следующих узлов:

  • Станина, которая является основанием.
  • Механизм вращения рабочего элемента.
  • Устройство подачи.
  • Вертикальная стойка, к которой крепится механизм вращения.

Станину под самодельный аппарат можно сделать из дерева, можно использовать и ДСП. Единственное что нужно учесть в создании станины, так это то, что во время работы самодельный агрегат может вибрировать, поэтому основание должно быть достаточно тяжелым, чтобы не было этого нежелательного вибрирования.

Качество работы будет напрямую зависеть от надежности крепления станины к вертикальной стойке. Немаловажными деталями, которыми должен обладать самодельный сверлильный агрегат, являются направляющие рельсы, по которым будет двигаться рабочий механизм (в нашем случае с дрелью). Лучше всего направляющие рельсы делать из двух стальных полосок, которые необходимо зафиксировать к стойке.

Во время создания своими руками колодки, можно использовать стальные хомуты. Они надежно прикрепят к колодке дрель. Во избежание нежелательной вибрации, в месте стыковки дрели и колодки, можно подложить прокладку из резины.

Следующим этапом является создание механизма подачи, который должен двигать дрель в вертикальном положении. Вариантов для изготовления своими руками механизма подачи и схем предостаточно, но обычно он состоит из рычага и пружины, которая прикрепляется с одной стороны к колодке с дрелью, а второй к станине. Пружина позволяет делать подачу механизма более жесткой.

Если вам дрель не нужна в дальнейшей эксплуатации, можно разобрать её и сделать агрегат более удобным. Для этого нужно убрать из дрели выключатель и сделать отдельную кнопку, прикрепленную на станине. Эта кнопка всегда будет под вашим контролем и даст вам возможность вовремя выключать дрель. Вот и все, сделать мини сверлильный аппарат своими руками не сложно, достаточно посмотреть в интернете видео и фото, на которых весь процесс создания станка из дрели своими руками отлично показан.

Сверлильный мини станок W10005

Любителям и профессионалам нередко приходиться работать со сверлильными аппаратами в домашних условиях, в своих мастерских. Зачастую так же необходимо сверлить очень маленького диаметра отверстия, например в 0.3мм. Идеальный вариант для таких случаев сверлильный мини-станок W10005. Количество оборотов в холостом ходу достигает 2000 в минуту и подходит идеально для сверления дерева, мягкого алюминия, латуни, меди, пластмассы и других мягких, цветных и драгоценных металлов.

tvoistanok.ru

Сверлильный станок своими руками для печатных плат

Сверлильный станок своими руками

Сверлильный станок своими руками — в данном обзоре речь пойдет об изготовлении миниатюрного сверлильного станочка в домашних условиях из подручных средств. Статья предназначена в основном для радиолюбителей, кому часто приходится самостоятельно изготавливать печатные платы. Но такое компактное оборудование как представленный ниже станок будет полезен не только в сфере электроники, но и в других хозяйственных делах.

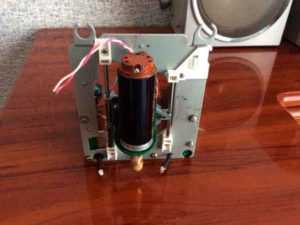

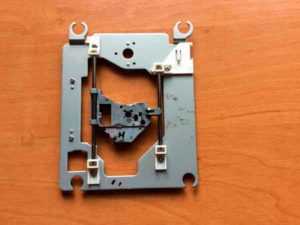

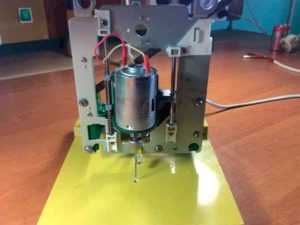

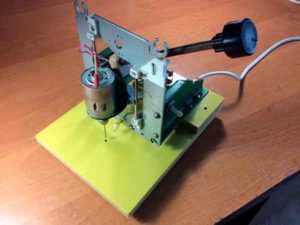

Основой для конструкции послужили детали от вышедшего из строя CD ROM’a от компьютера. Вернее нужны будут только металлическая рамка с установленными на ее плоскости парой направляющих и кареткой, этот фрагмент показан на фото ниже. Цель конечно у меня была собрать сверлилку из подручных материалов. То есть из того, что было в хозяйстве и могло пригодиться в построении такого оборудования.

На скользящей каретке в дальнейшем будет смонтирован двигатель, а затем уже будет собран сам сверлильный станок своими руками. Чтобы закрепить его, предварительно был изготовлен специальный держатель в виде кронштейна из отрезка листовой стали 2мм.

Электродвигатель

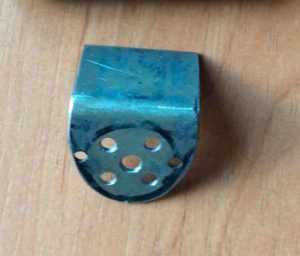

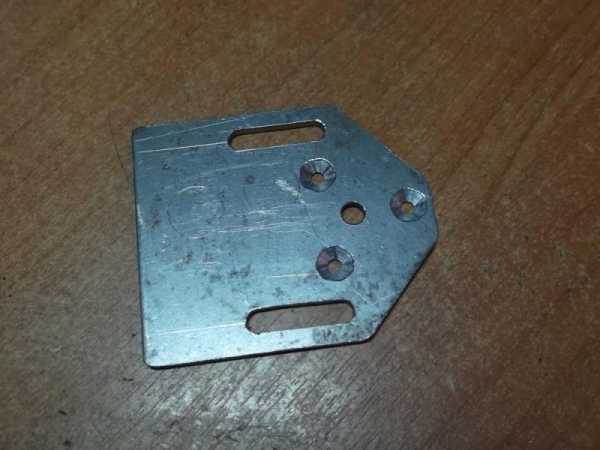

В держателе просверлил отверстия под размер вала электродвигателя и соответственно под винты, которые будут держать кронштейн с двигателем. Изначально для сверлильного устройства был применен электромотор ДП25-1,6-3-27, работающий от постоянного напряжения 27v и развивающий мощность 1,6 Вт. Смотрите фото:

В процессе испытания этого мотора, было установлено, что у него не хватает необходимой мощности для сверления в стеклотекстолите. 1.6W явно недостаточно для этого, чуть-чуть увеличиваешь нагрузку и двигатель становится.

На это фото показан сверлильный станок своими руками с электромотором  ДП25-1,6-3-27 , вариант которого сначала предполагался использовать :

В связи с тем, что силовой агрегат мало производителен пришлось от него отказаться и искать мотор соответствующей мощности. Конечно на поиски нужного двигателя ушло некоторое время, поэтому процесс изготовления был немного приостановлен. Но как говорится «мир не без добрых людей» и товарищ подарил мне электромотор от старого нерабочего принтера.

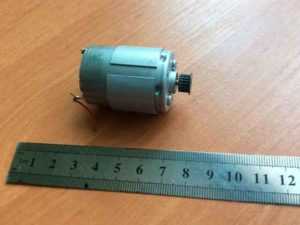

Новый электродвигатель

Вновь приобретенный двигатель не имел шильдика с маркировкой, следовательно, его мощность доподлинно я не знаю. Но мощности его вполне хватало, чтобы собрать сверлильный станок своими руками. На вал якоря запрессована металлическая шестеренка. Диаметр вала на двигателе — 2,3 мм. Далее я убрал шестеренку с вала, а вместо нее поставил цанговый зажим и попробовал просверлить несколько отверстий сверлом 1.2 мм. Результат конечно меня приятно удивил, данный моторчик прекрасно справлялся со сверлением 3 миллиметрового текстолита при питающем напряжении 12v.

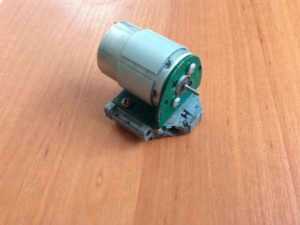

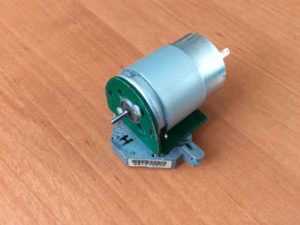

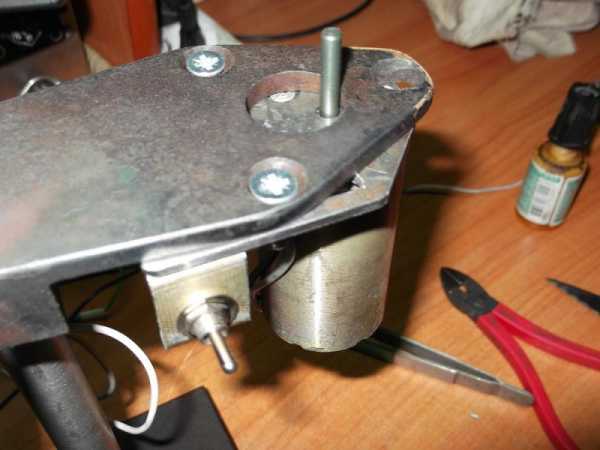

Здесь показано как я крепил мотор с использованием держателя к скользящей каретке:

Опора сверлильного устройства выполнено из десяти миллиметрового отрезка стеклотекстолита.

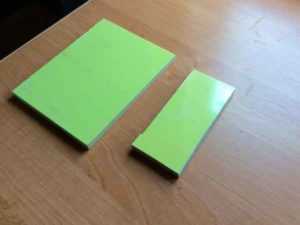

Это подготовленные детали для основания устройства:

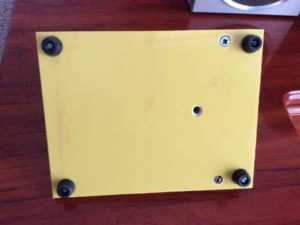

Для обеспечения устойчивости, сверлильный станок собранный своими руками, в нижней части основания вмонтированы резиновые опорные ножки:

Конструкция устройства

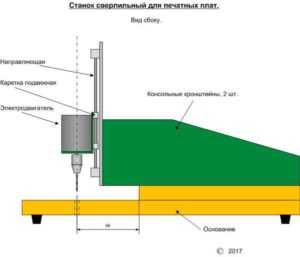

Металлическая конструкция устройства имеет образ консоли, другими словами — несущие шасси с установленным на нем электродвигателем при помощи двух специальных держателей. Рама с мотором установлена на небольшом расстоянии от нижней части станка. Такой вариант системы позволил выполнять сверление большого по размеру текстолита. Эскиз устройства приведен ниже:

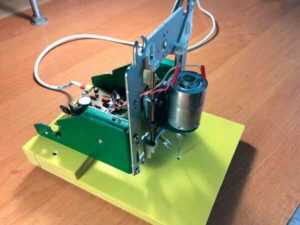

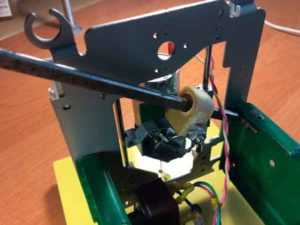

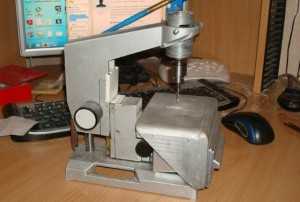

Ниже картинки уже готового сверлильного станка

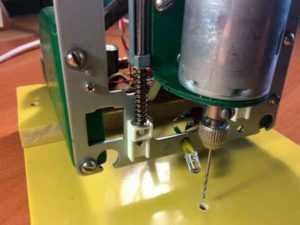

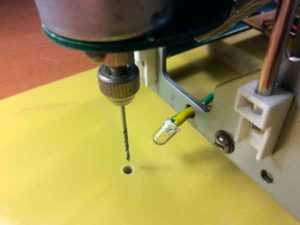

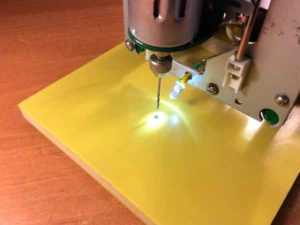

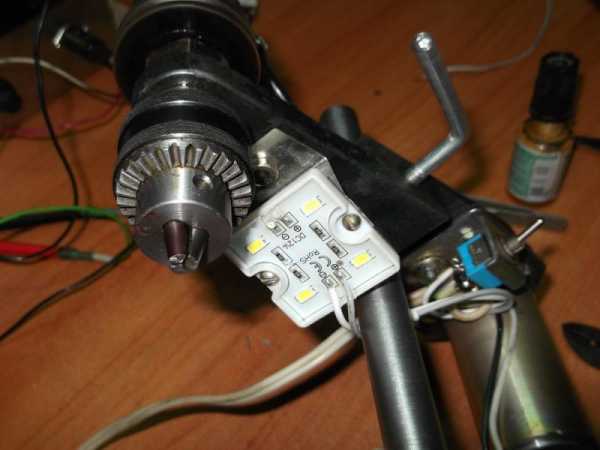

В рабочей части устройства на фото, виден установленный для подсветки светодиод:

На показанном изображении видна слишком большая степень яркости подсветки. В действительности же все освещается очень корректно:

Конструкция выполненная в виде консоли дает возможность делать отверстия в больших по ширине заготовках, более чем 140 мм, ну и естественно большой длинны.

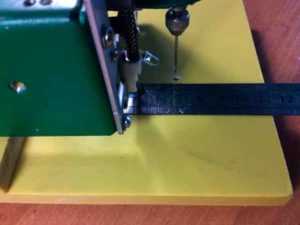

Измерение полезной площади для сверления:

Как показывает изображение, что длина плоскости от передней части подвижной каретки станка до центра сверла составляет 69 мм. То есть ширина текстолитовых заготовок для печатных плат может быть примерно 135 мм.

Подвижной механизм

Для опускания и подъема механизма сверления предусмотрен специальный рычаг нажимного действия:

Для фиксации сверлильного узла над заготовкой перед началом сверления, а затем его возвращение назад, то есть реверс обеспечивает пружина возврата. Она помещена на направляющей оси:

На этом изображении показана схема настройки оборотов электромотора в автоматическом режиме, которая зависит от степени нагрузки.

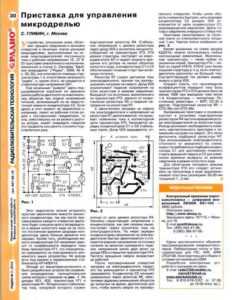

Для комфортного использования сверлильного устройства было изготовлено два образца регулировки скорости вращения электродвигателя. Один вариант станка для сверления был выполнен на базе электромотора ДП25-1,6-3-27, модуль регулировки и его принципиальная схема были позаимствованы в журнале Радио №7 за 2010 год:

К сожалению вариант регулировки надлежащим образом работать не стал, поэтому был исключен из дальнейшего тестирования.

Другой образец сверлилки был сделан с использованием моторчика от принтера, на просторах интернета нашлась еще одна подходящая схема для регулировки оборотов двигателя. Вот ее я и с успехом применил.

Два режима скорости

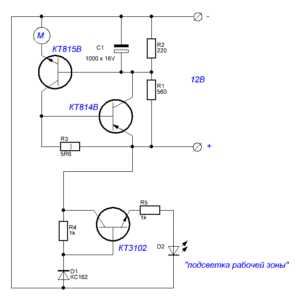

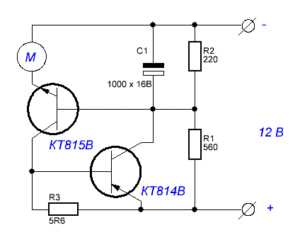

Представленная здесь схема регулятора способна поддерживать работу электромотора в двух скоростных режимах:

1. Во время холостой работы сверлильного станка якорь двигателя вращается с низкой скоростью, то есть в это время задействовано меньшее напряжение питания.
2. Когда возникает нагрузка на двигатель, то есть момент начала сверления, автоматический регулятор подает на двигатель полное напряжение, тем самым увеличивается скорость вращения.

Модуль автоматической регулировки скорости вращения мотора выполненный по представленной выше схеме, начал сразу работать корректно. В процессе тестирования установил такие параметры: при работе устройства в режиме без нагрузки — 2200 об/мин. В момент начала сверления текстолита скорость поднимается до максимального значения. По окончанию сверления регулятор автоматически убирает скорость вращения до самых низких.

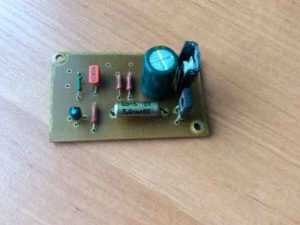

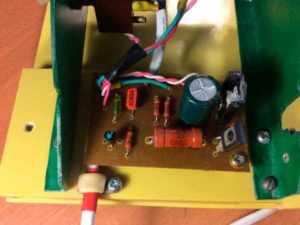

Схема данного регулятора была реализована на маленькой по размеру плате:

Кремневый транзистор КТ815В установлен на радиаторе охлаждения.

Модуль регулятора размещен с тыльной стороны сверлильного устройства:

На плате показан постоянный резистор R3 с сопротивлением 5,6 Ом и мощностью рассеивания 2 Вт.

Тестирование сверлильного станка показало прекрасную его работу. Автоматика выполняла свои функции безупречно.

Здесь представлен маленький видео-обзор сверлильного станка в работе:

Обновление от 01.08.2017:

В схеме управления, помимо своего регулятора скорости вращения, установлен элемент стабилизации питающего напряжения для светодиода подсветки. Окончательная принципиальная схема модуля управления:

usilitelstabo.ru

СВЕРЛИЛЬНЫЙ СТАНОК ИЗ ПРИНТЕРА

Хотите, верьте, хотите, нет - материальная составляющая, а на её основе и идея изготовления этого устройства возникла благодаря коту Тихону, который однажды, превысив нормы дозволенного, юркнул в большой, заросший деревьями овраг и на призывы вернуться  не реагировал. Пришлось искать. Завидев сердитого хозяина, он отбежал к одному из густых кустов  и демонстративно принялся что-то в его глубине разглядывать. Любопытство заразно - заглянул под куст. А там стоит струйный принтер. Никогда не буду утверждать, что у животных только инстинкты 🙂

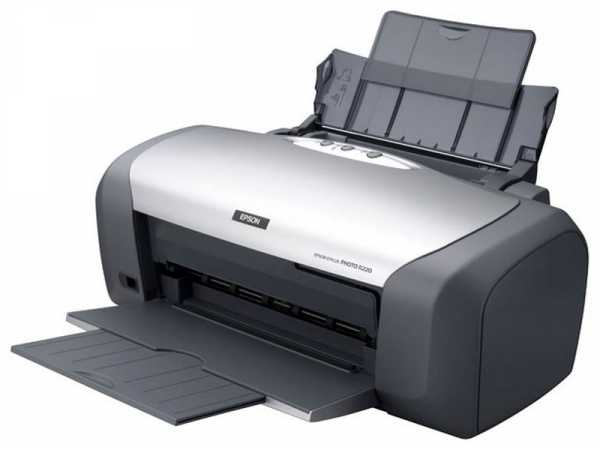

Epson Stylus Photo R220. Разобрал его полностью, до последнего винтика. Особое внимание привлекла полированная стальная направляющая с пластмассовой кареткой.

Увидел в этом узле именно то, что даст возможность попробовать собрать миниатюрный сверлильный станок. Для придания этому проекту дополнительного интереса, изготовление решил вести по максимуму из деталей разобранного принтера.

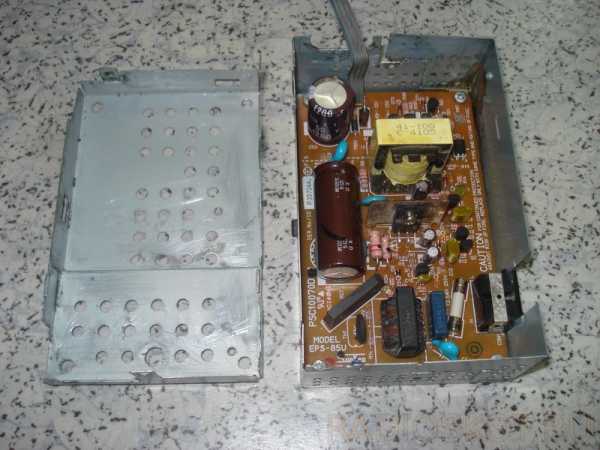

Начинал с основания, а в его качестве здесь лучше всего выступит блок питания, который аккуратно вынимается из металлического корпуса, а сам корпус рихтуется, удаляется ржавчина, железо обезжиривается, например уайтспиритом и красится

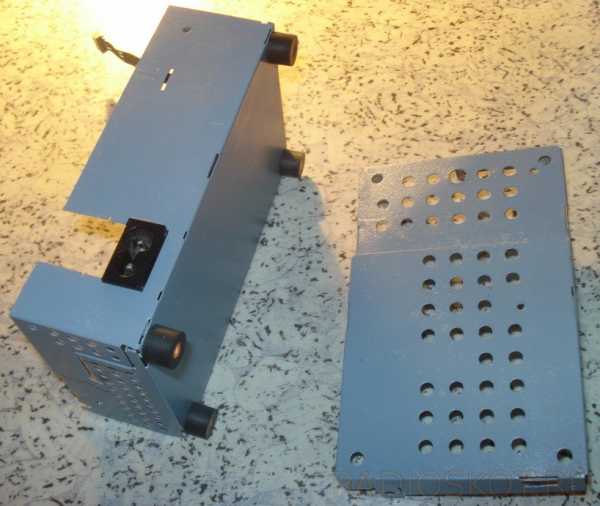

Возвращаем плату с БП в корпус, а к его днищу приделываем ножки. Желательно резиновые, чтобы при работе собранное устройство не елозило по столу.

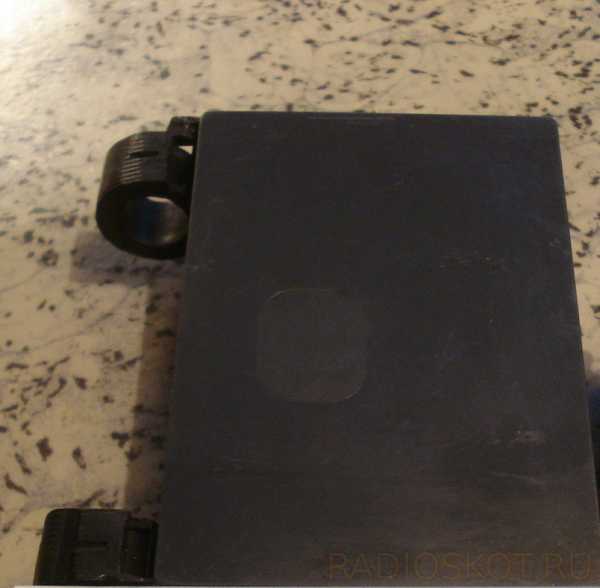

Из верхней части пластмассового бокса, в котором и находился металлический корпус с блоком питания, изготавливается рабочий стол будущей сверлилки. Стальная направляющая режется пополам, на конце с выступом нарезается резьба, подбирается гайка и пластмассовая прокладка (будет находиться между нижней частью стола и крышкой корпуса БП). В нижней части стола два отверстия для крепления к крышке, а в верхней отверстие под установку половины стальной направляющей. На боковой стороне стола установлен пластмассовый хомут для фиксации резиновой шайбы, центрирующей положение направляющей (которая на фото уже одета на направляющую). Имелась в данном «наборе» и подходящая пружина.

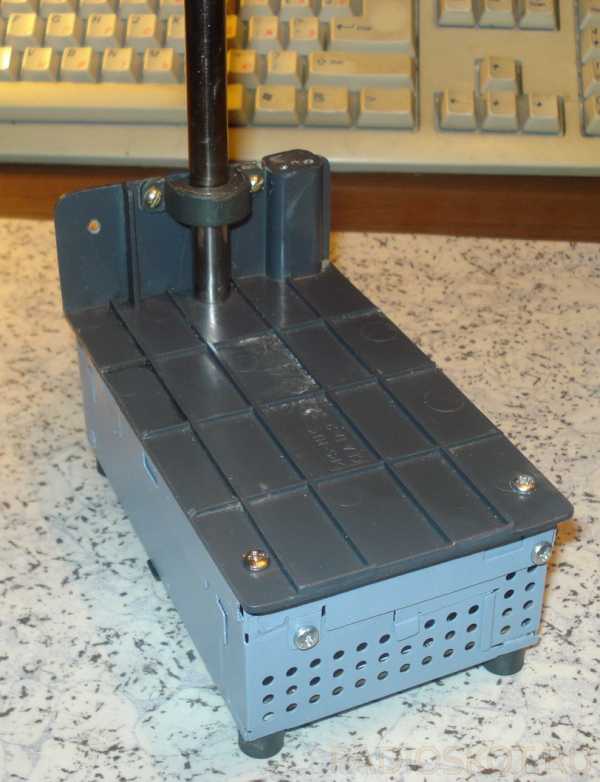

Устанавливаем направляющую на стол и соединяем винтами с крышкой БП.

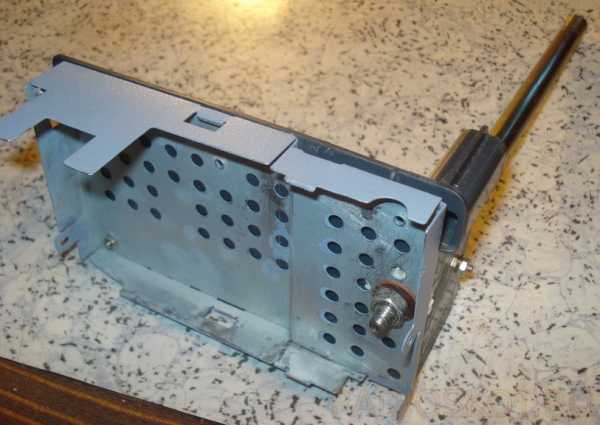

Ставим собранный элемент конструкции на корпус блока питания и прикручиваем тремя винтами (два видно, третий с противоположной стороны). Отверстия и резьба под винты делаются предварительно.

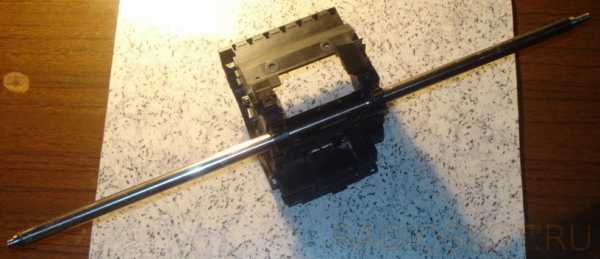

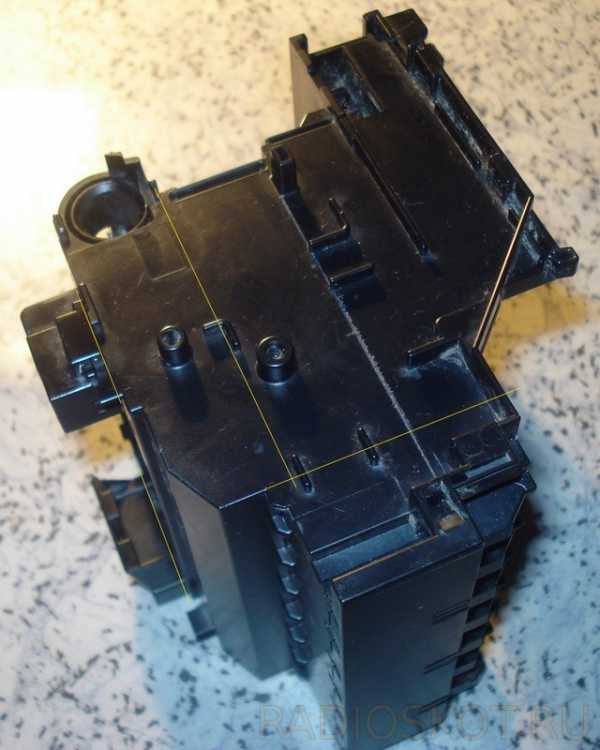

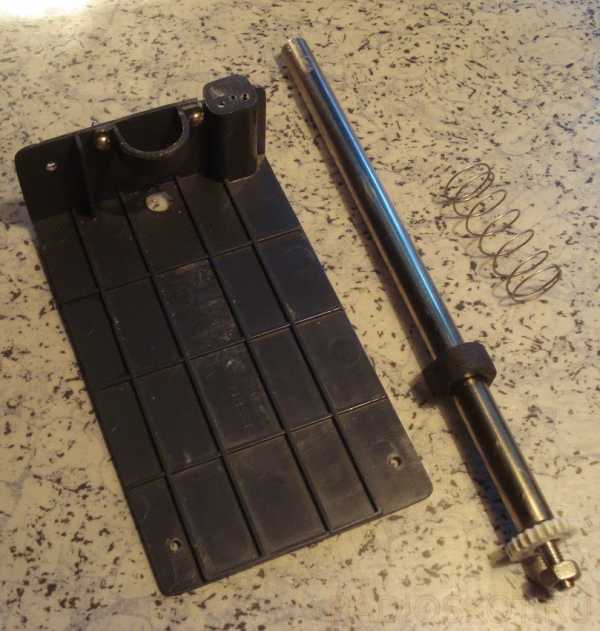

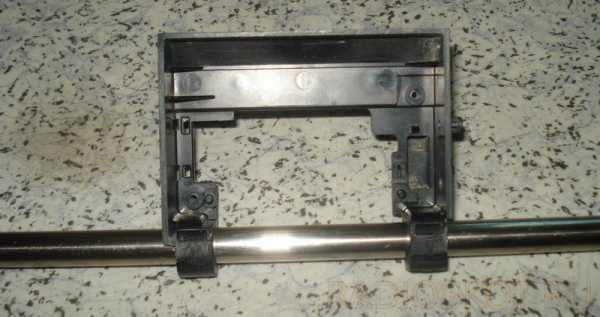

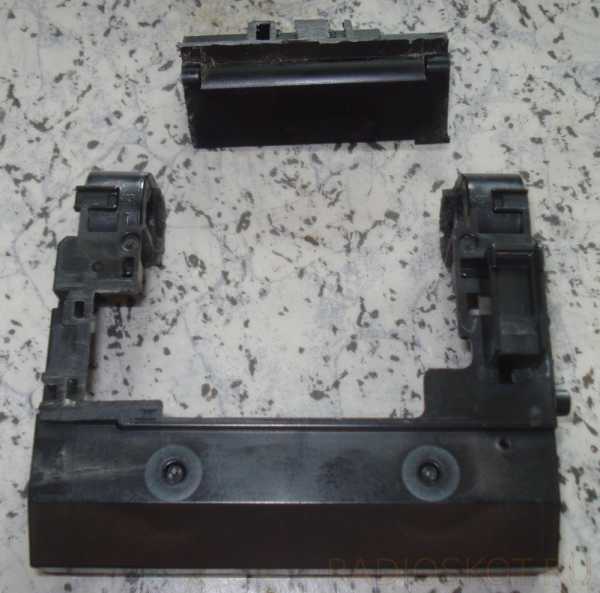

Теперь дело за подвижной частью. На фото каретка, от неё необходимо  ровно отрезать ножовкой по металлу ненужное, места отреза указаны жёлтыми линиями. Их три.

Это осталось первоначально, но ещё не всё.

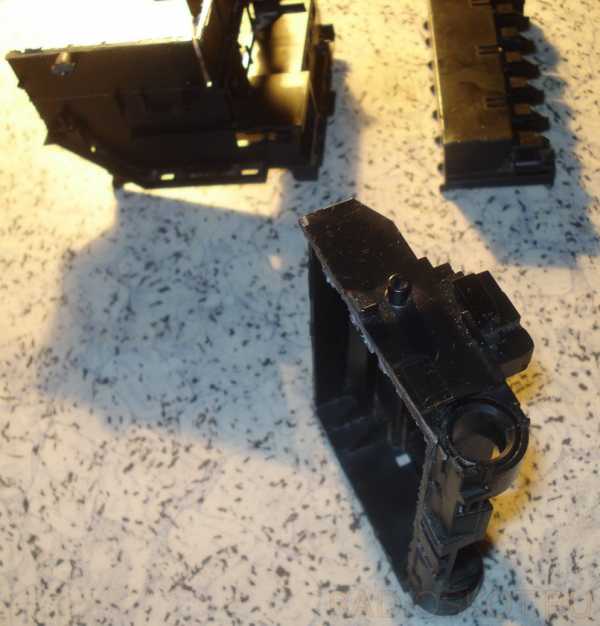

Также аккуратно вырезаем среднюю часть между отверстиями, через которые будет проходить направляющая.

Вот что должно остаться. Для придания необходимой жёсткости полученной конструкции, обращённый к нам проём, необходимо заклеить плоской крышкой при помощи качественного клея.

Что получилось.

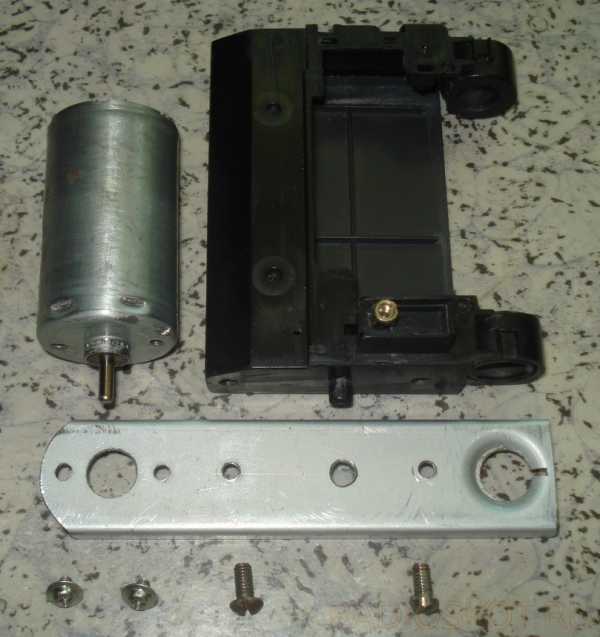

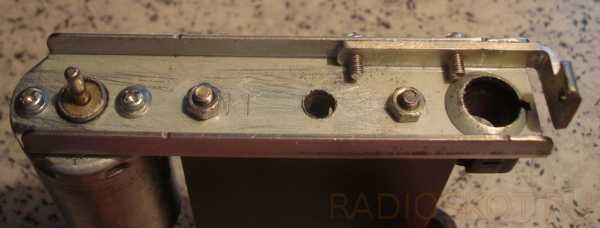

Далее из большего по размерам металлического профиля отрезаем кусок длиной 130 мм из которой изготовим консоль, на которой смонтируем уже изготовленный корпус и электродвигатель.

Для этого на отрезанной части профиля сверлим все необходимые для крепления отверстия. Три левых для установки электродвигателя (два по 3 мм,  среднее по размеру диаметра цилиндрического пояска с валом), правое отверстие диаметром на 2 мм больше диаметра стальной направляющей. Оставшиеся распределяются так: два диаметром 4 мм необходимы для крепления консоли к днищу пластмассового корпуса при помощи винтов М4 с гайками. Несколько большее по диаметру отверстие, расположенное между ними, необходимо для малой направляющей (диаметром 5 мм).

Также необходимо изготовить упор рычага с резьбовыми отверстиями М3 для крепления к консоли. Такой упор можно сделать и на самой консоли, из продолжения её стороны за отверстием под стальную направляющую. Для этого заготовку для консоли нужно отрезать на 20 мм длиннее, отрезать на это расстояние боковые загибы профиля и загнуть данный конец консоли вниз, затем просверлить в нём отверстие диаметром 2,5 мм и нарезать резьбу М3 (для крепления рычага подачи).

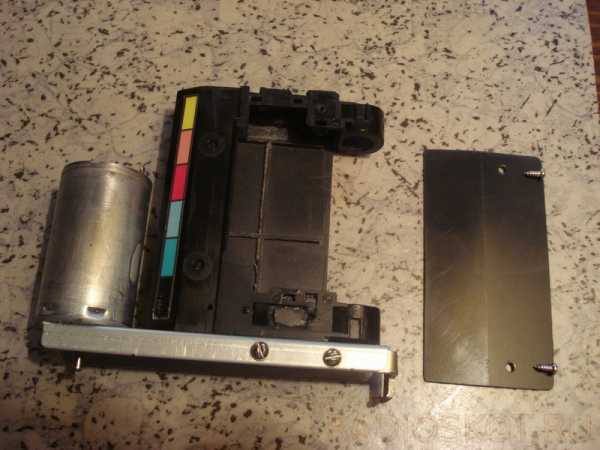

Консоль соединила электродвигатель с корпусом, а для того чтобы в дальнейшем закрыть и малый проём вырезается соответствующего размера ещё одна крышка, в которой сверлиться два отверстия и через которые она будет установлена по месту при помощи двух небольших саморезов.

Вид со стороны внутренней полости консоли.

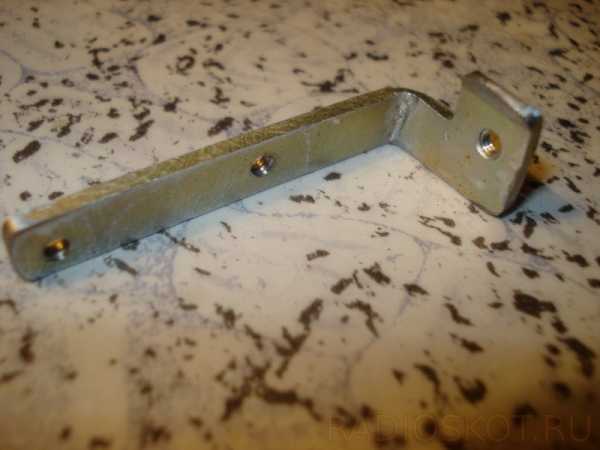

От малого металлического профиля отрезается две заготовки, одна длиной 150 мм, другая 60 мм. Из большей заготовки делается рычаг, для этого сверлиться два сквозных трехмиллиметровых отверстия на одной из сторон профиля. Одно с краю, второе примерно в 40 мм от него.

Также необходима тяга длиной около 60 мм с отверстиями в 3 мм по краям, она вырезается из подходящего куска пластмассы (лучше не плоского, а как на фото).

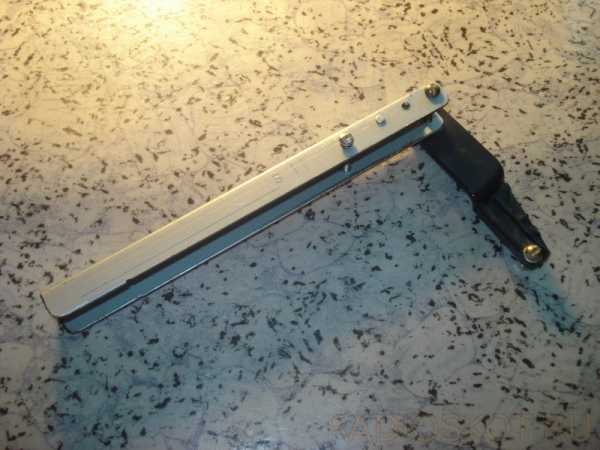

Рычаг с тягой в сборе.

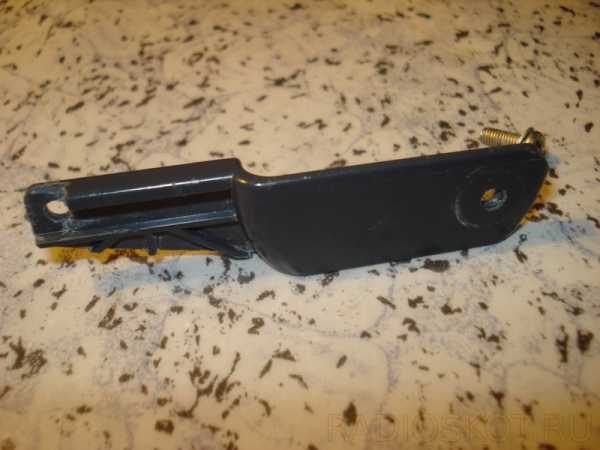

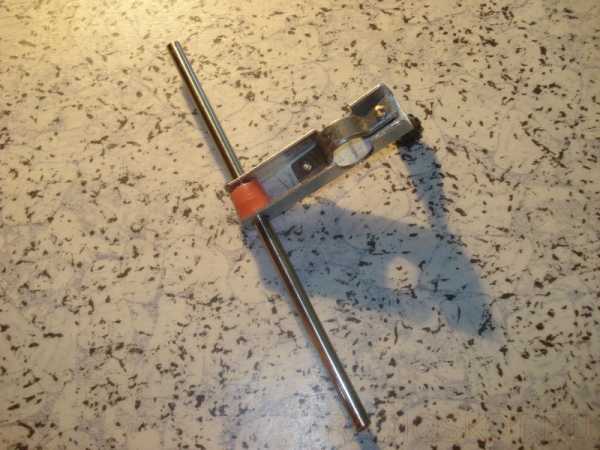

А это фиксатор опускания подвижной части сверлильного станка.

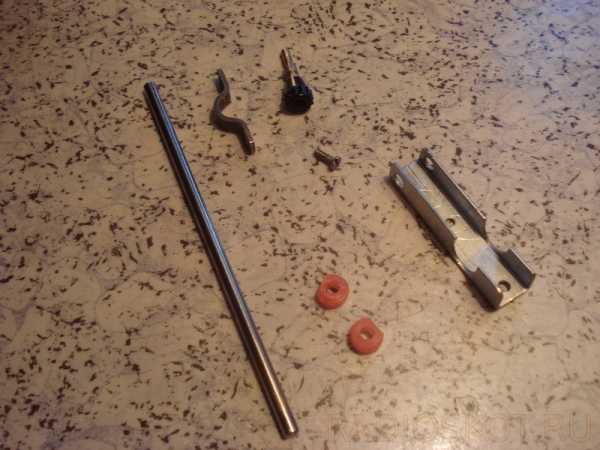

Его составляющие: вторая направляющая диаметром 5 мм и длиной 140 мм; металлический хомут с радиусом внутреннего изгиба равным половине диаметра металлической направляющей, с резьбовыми отверстиями М4 по краям; винт М4 с пластмассовой головкой - ручкой; резиновые центрирующие упоры; непосредственно сам упор изготовленный из 60 мм отрезка большого профиля. Все необходимые отверстия и прорези в нём делаются под сопрягающие элементы. Далее посмотрите видео с непосредственной сборкой подготовленных узлов сверлильного устройства.

Видео

Электродвигатель подключается к первому и третьему выводам (справа налево) на плате блока питания. Перелистнуть страницу истории, с классики изготовления миниатюрных сверлильных устройств из школьных микроскопов на изготовление из принтеров, попытался Babay.

   Форум

   Обсудить статью СВЕРЛИЛЬНЫЙ СТАНОК ИЗ ПРИНТЕРА




radioskot.ru

Мини сверлильный станок для печатных плат своими руками чертежи

Главная » Станок » Мини сверлильный станок для печатных плат своими руками чертежи

Сверлильный станок для печатных плат своими руками: чертежи, фото, видео | Помощник самодельщика

Сверлильный станок для печатных плат относится к категории мини-оборудования специального назначения. При желании такой станок можно сделать своими руками, используя для этого доступные комплектующие. Любой специалист подтвердит, что без использования подобного аппарата трудно обойтись при производстве электротехнических изделий, элементы схем которых монтируются на специальных печатных платах.

Общая информация о сверлильных станках

Любой сверлильный станок необходим для того, чтобы обеспечить возможность эффективной и точной обработки деталей, изготовленных из различных материалов. Там, где необходима высокая точность обработки (а это относится и к процессу сверления отверстий), из технологического процесса необходимо максимально исключить ручной труд. Подобные задачи и решает любой сверлильный станок, в том числе и самодельный. Практически не обойтись без станочного оборудования при обработке твердых материалов, для сверления отверстий в которых усилий самого оператора может не хватить.

Любой станок для сверления – это конструкция, собранная из множества составных частей, которые надежно и точно фиксируются друг относительно друга на несущем элементе. Часть из этих узлов закреплена на несущей конструкции жестко, а некоторые могут перемещаться и фиксироваться в одном или нескольких пространственных положениях.

Базовыми функциями любого сверлильного станка, за счет которых и обеспечивается процесс обработки, является вращение и перемещение в вертикальном направлении режущего инструмента – сверла. На многих современных моделях таких станков рабочая головка с режущим инструментом может перемещаться и в горизонтальной плоскости, что позволяет использовать это оборудование для сверления нескольких отверстий без передвижения детали. Кроме того, в современные станки для сверления активно внедряют системы автоматизации, что значительно увеличивает их производительность и повышает точность обработки.

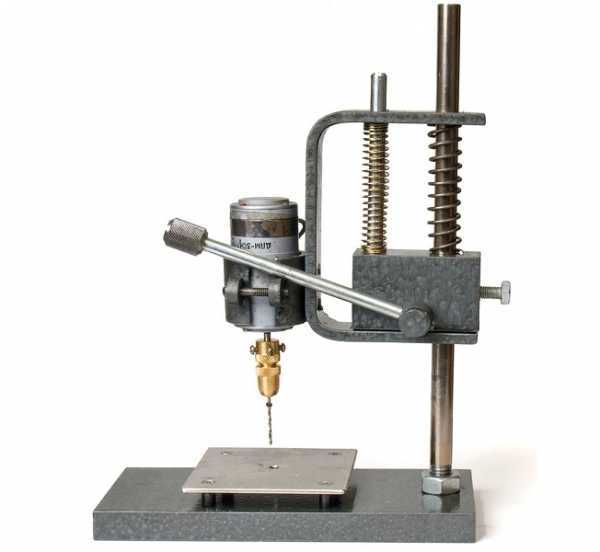

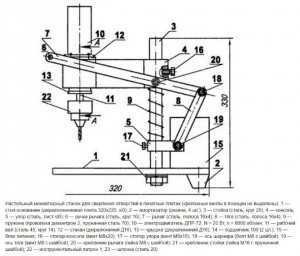

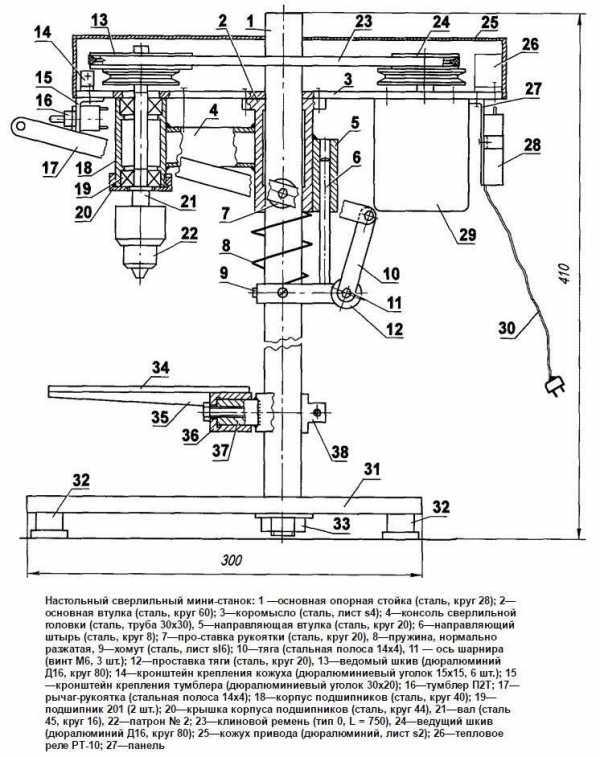

Ниже для примера представлены несколько вариантов конструкции самодельных сверлильных станков для плат. Любая из данных схем может послужить образцом для вашего станка.

Особенности оборудования для сверления отверстий в печатных платах

Станок для сверления печатных плат – это одна из разновидностей сверлильного оборудования, которое, учитывая очень небольшие размеры обрабатываемых на нем деталей, относится к категории мини-устройств.

Любой радиолюбитель знает, что печатная плата – это основание, на котором монтируются составные элементы электронной или электрической схемы. Изготавливают такие платы из листовых диэлектрических материалов, а их размеры напрямую зависят от того, какое количество элементов схемы на них необходимо разместить. Любая печатная плата вне зависимости от ее размеров решает одновременно две задачи: точное и надежное позиционирование элементов схемы относительно друг друга и обеспечение прохождения между такими элементами электрических сигналов.

В зависимости от назначения и характеристик устройства, для которого создается печатная плата, на ней может размещаться как небольшое, так и огромное количество элементов схемы. Для фиксации каждого из них в плате необходимо просверлить отверстия. К точности расположения таких отверстий относительно друг друга предъявляются очень высокие требования, так как именно от этого фактора зависит, правильно ли будут расположены элементы схемы и сможет ли она вообще работать после сборки.

Сложность обработки печатных плат состоит еще и в том, что основная часть современных электронных компонентов имеет миниатюрные размеры, поэтому и отверстия для их размещения должны иметь небольшой диаметр. Для формирования таких отверстий используется миниатюрный инструмент (в некоторых случаях даже микро). Понятно, что работать с таким инструментом, используя обычную дрель, не представляется возможным.

Все вышеперечисленные факторы привели к созданию специальных станков для формирования отверстий в печатных платах. Эти устройства отличаются несложной конструкцией, но позволяют значительно повысить производительность такого процесса, а также добиться высокой точности обработки. Используя сверлильный мини-станок, который несложно изготовить и своими руками, можно оперативно и максимально точно сверлить отверстия в печатных платах, предназначенных для комплектации различных электронных и электротехнических изделий.

Как устроен станок для сверления отверстий в печатных платах

От классического сверлильного оборудования станок для формирования отверстий в печатных платах отличается миниатюрными размерами и некоторыми особенностями своей конструкции. Габариты таких станков (в том числе и самодельных, если для их изготовления правильно подобраны комплектующие и их конструкция оптимизирована) редко превышают 30 см. Естественно, и вес их незначительный – до 5 кг.

Если вы собираетесь изготовить сверлильный мини-станок своими руками, вам необходимо подобрать такие комплектующие, как:

  • несущая станина;
  • стабилизирующая рамка;
  • планка, которая будет обеспечивать перемещение рабочей головки;
  • амортизирующее устройство;
  • ручка для управления перемещением рабочей головки;
  • устройство для крепления электродвигателя;
  • сам электрический двигатель;
  • блок питания;
  • цанга и переходные устройства.

Разберемся в том, для чего предназначены все эти узлы и как из них собрать самодельный мини-станок.

Конструктивные элементы сверлильного мини-станка

Сверлильные мини-станки, собранные своими руками, могут серьезно отличаться друг от друга: все зависит от того, какие комплектующие и материалы были использованы для их изготовления. Однако как заводские, так и самодельные модели такого оборудования работают по одному принципу и предназначены для выполнения схожих функций.

Несущим элементом конструкции сверлильного станка для печатных плат является станина-основание, которая также обеспечивает устойчивость оборудования в процессе выполнения сверления. Исходя из назначения данного конструктивного элемента, изготавливать станину желательно из металлической рамки, вес которой должен значительно превышать суммарную массу всех остальных узлов оборудования. Если пренебречь этим требованием, вы не сможете обеспечить устойчивость вашего самодельного станка, а значит, не добьетесь требуемой точности сверления.

Роль элемента, на котором крепится сверлильная головка, выполняет переходная стабилизирующая рамка. Ее лучше всего изготовить из металлической рейки или уголков.

Планка и амортизирующее устройство предназначены для обеспечения вертикального перемещения сверлильной головки и ее подпружинивания. В качестве

i-perf.ru

Самодельный сверлильный станок для печатных плат

Захотелось собрать станочек для сверления печатных плат и прочей мелочёвки, варианты по типу цанговый патрон прямо на валу моторчика меня не устраивали. Нужно было что-то посерьёзнее, но не как не решался начать строить станок с нуля. Но тут удачно подвернулся сломанный (после пожара) самодельный микросверлильный, который я взял за базу к своей поделке, точнее его восстановил.

Первоначальный вид станка я не заснял, состояние было очень плачевное. Имелась шпиндельная бабка, заклинивший в ней шпиндель, механизм перемещения шпинделя, колонна и основание.

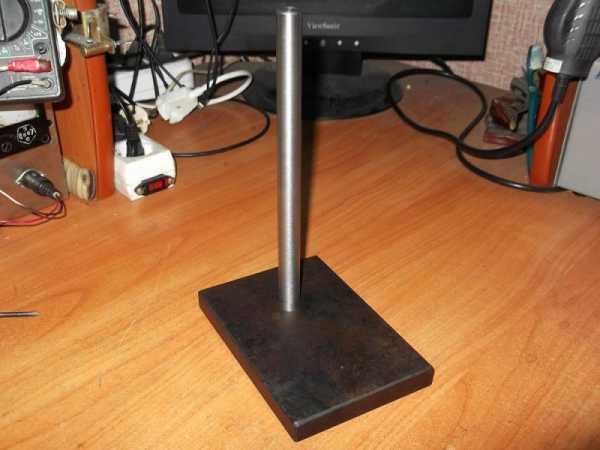

Первым делом была выточена новая колонна, старая была сильно деформирована:

На основание прикрутил резиновые ножки:

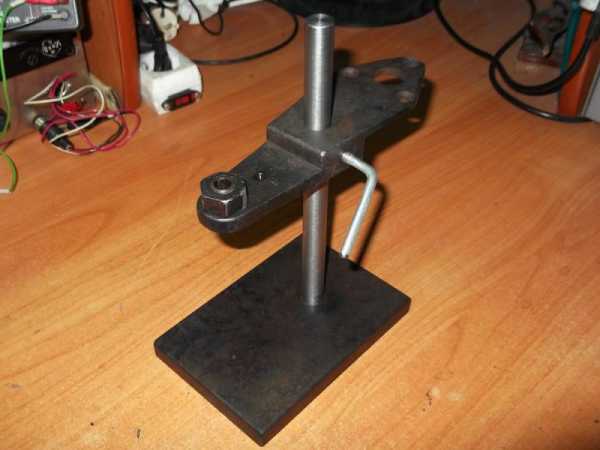

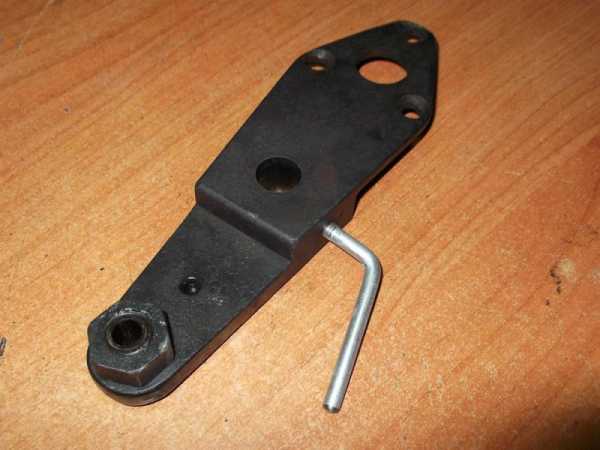

ШБ. Старый стопорный винт м4 при попытке откручивания был сломан. Сделал новую ручку из болта м6:

Сначала хотел поставить асинхронник 220 вольт 6 ватт, но потом был куплен коллекторник на 12 вольт 12 ватт. Крепиться к ШБ будет через переходную пластину:

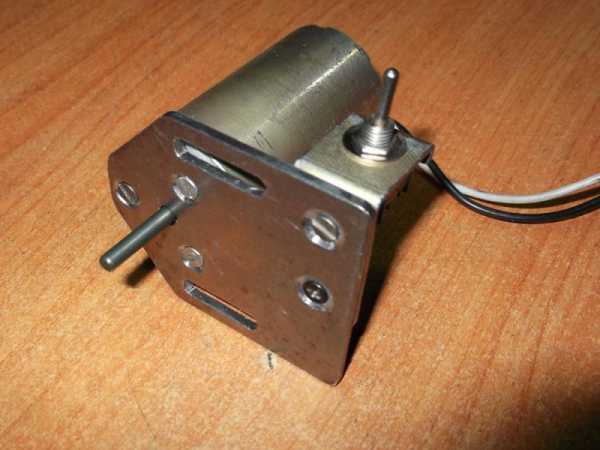

На неё же установлен тумблер:

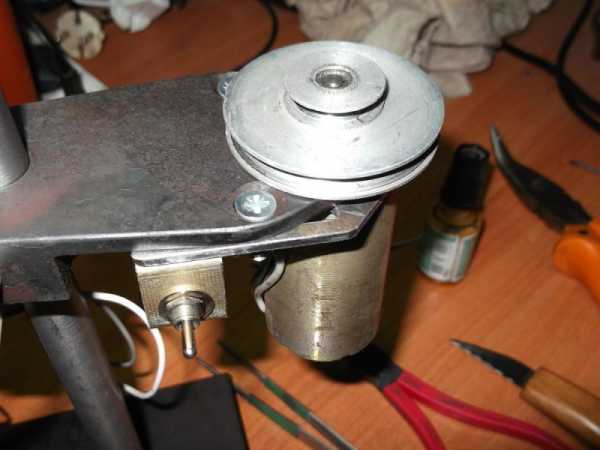

Шкив для двигателя подобрал готовый:

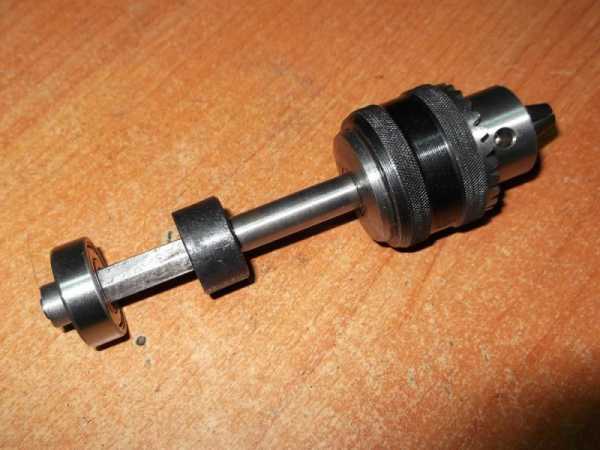

Выточил новый шпиндель. Времени убил больше всего, шестигранник делал напильником:

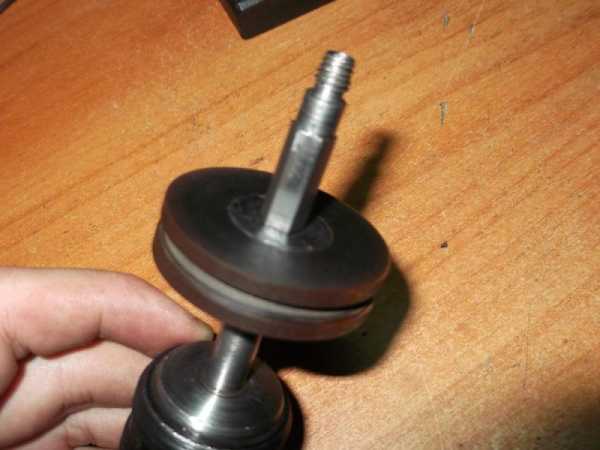

Новый шкив выточил из эбонита:

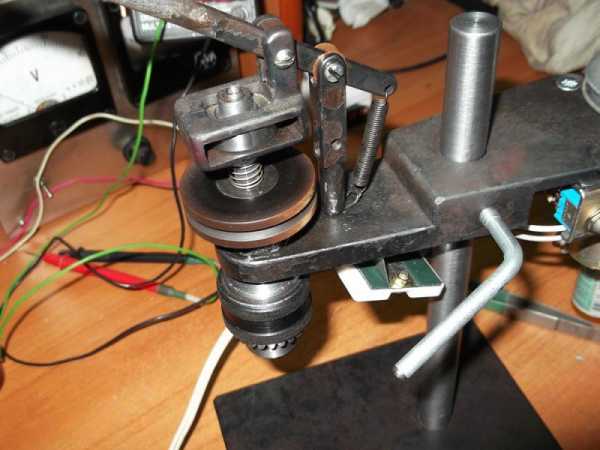

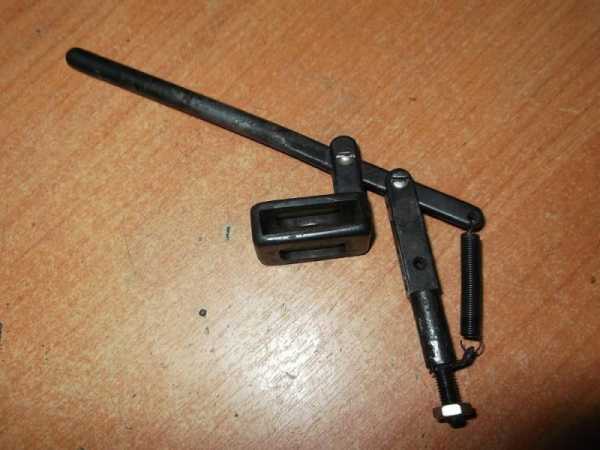

Механизм перемещения шпинделя:

Всё в сборе:

Светодиодная подсветка, включающаяся вместе с двигателем:

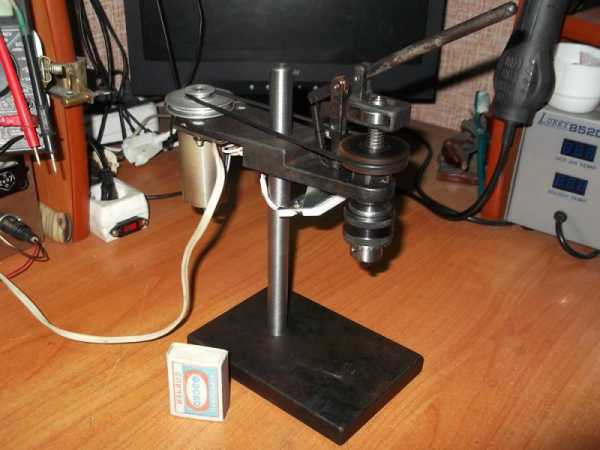

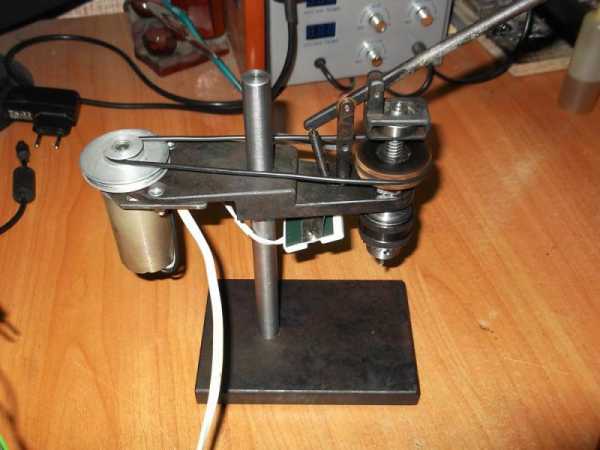

Восстановленный станок:

Станочком доволен. Поставил коллекторный электродвигатель для регулирования оборотов напряжением (в планах ШИМ) но мощности оказалось впритык, и от этой идеи я отказался. С асинхронником станочек работал бы в разы тише…


ПОДЕЛИТЕСЬ С ДРУЗЬЯМИ!

About SterAK

mozgochiny.ru

Самодельный сверлильный станок для печатных плат


Как то решил автор сделать станочек сверлильный для печат. плат, но вариант такой как цанговый патрон по кругу мотора никого не устраивал и не устроит. Ему надо было что-нибудь получше и потяжелее в сборке, но он никак не брался делать его с самых низов. Каким то удачный образом ему попался под руки поношенный старый минисверлильный, который он взял за основу своей самоделки и восстановил.

В начале станок выглядел очень плачевно, не хотелось автору на него смотреть, не то что трогать. Там была шпиндельская бабка, с заклинившим шпинделем, механизм используемый для перемещения шпина (шпинделя) и колонна с основанием.

Сначала ему пришлось выточить новую колонну, потому что старая извините за выражение была в убогом состоянии:


На основе были заменены и прикручены резиновые сошки или ножки, это уже ваше права как их называть:

Старый стоп винт м4 при начальной попытке отсоединения сломался и причём не так уж и слабо. Ему пришлось сделать новую стоп. ручку с помощью болта м6:


Сначала он решил поставить асинхронник 220В 6Вт, но потом после неудачной попытке был заменен и куплен коллекторник – 12В 12Вт. Прикрепляется к ШБ очень просто, без всяких усилий через переход. пластину:

На неё устанавливается тумблер:

Шкив для движка он сразу брал готовый, для того чтобы не заморачиваться над его изготовкой:

Дальше ему пришлось выточить новый шпиндель. Время которое он затратил на него ушло больше всего, 6-ик ему пришлось делать напильником, как по его словам вышло всё отлично:

Шкив он вытачивал из эбонита:

Механизм перемещения шпинделя в новом виде выглядит вот так:

Сборка окончена, результат:

Светодиодная подсветка будет включаться в месте с двигателем:

Станок после восстановления:

Станок работает на ура! Автор установил коллекторный двигатель для регулирования оборотов напряжения, но мощности было достаточно и мне эта идея не понадобилась.
Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
