можно ли, с каким радиусом правильно, способы в домашних условиях

Здравствуйте, наш читатель! Если вы сами монтируете дома теплый водяной пол или систему отопления,  нередко возникает необходимость укладки труб с изгибами. Вопрос о том, как согнуть металлопластиковую трубу, не так прост и банален, как кажется с первого взгляда. В этой статье мы с удовольствием поделимся всеми тонкостями процесса гибки и расскажем о применяемых приспособлениях.

Сгибать самому или вызвать мастера?

Если  вы монтируете трубопровод самостоятельно, то сможете научиться  гибке труб вручную. Но до этого обязательно следует потренироваться на обрезках.

Если вы не уверены в своих силах, то можно вызвать мастера. Но стоит ли прокладывать систему отопления или водоснабжения самостоятельно, если у Вас над душой будет стоять специалист и периодически выполнять мелкие вспомогательные работы?

Примерная стоимость работ

Гибка своими руками не стоит ничего, а даже сам вызов мастера уже стоит денег. Выполнение работ по гибке мастером  стоит примерно столько же, как и стоимость материалов. Стоимость выезда и использования трубогибочного станка очень сильно зависит от самомнения мастера (и его испорченного настроения  - время тратится, а работа по монтажу уплыла из-под носа).

Выполнив гибку, мы получаем экономию за счет отсутствия фитингов.

Можно ли гнуть металлопластиковые трубы? Можно. Пластик, армированный алюминиевой фольгой, обладает достаточной гибкостью.  Для труб с разной жесткостью применяют различные способы. Более пластичные трубы из полиэтилена высокой плотности можно гнуть холодными, более твердые изделия из полипропилена или поливинилхлорида необходимо разогревать с помощью строительного фена.

Способы гибки

Способов ручной гибки металлопластика много, ниже мы приведем их краткую характеристику.

Ручной изгиб

Это самый простой, быстрый и самый ненадежный способ гибки без инструментов. Так можно гнуть изделия из полиэтилена высокой плотности диметром до 20 мм. ПВХ и Полипропилен гнется хуже.

Технология гибки: труба обхватывается  обеими руками на некотором расстоянии, большие пальцы находятся под ней и почти упираются друг в друга. Трубка изгибается на угол чуть больше 30°. Большие пальцы служат опорой (как бы шаблоном для трубы). Затем аналогичным образом перехватывают заготовку на расстоянии одного диаметра (20 мм), изгибают на 30-40°. Затем сдвигаются еще на диаметр и повторяют гибку. В результате заготовка изогнется под углом 90°.

Перед выполнением работ на трубопроводе стоит потренироваться на обрезках, иначе можно повредить заготовку – на ней будут трещины или складки.

При резком сгибании в один прием на трубе будет образовываться залом (перегиб), изменится форма труб – использовать такую заготовку нельзя.

Ручной изгиб с наполнителями

Можно использовать наполнители  – песок или поваренную соль. Наполнителем заполняют полость внутри трубы, закрывают отверстия заглушками или заклеивают скотчем, закрепляют в тисках и  гнут. Затем высыпают наполнитель.

Проволока

В качестве наполнителя иногда используют мелко резаную проволоку. Гибку проводят так же, как и в случае с песком и солью.

После высыпания проволоки следует проверить, не остались ли кусочки внутри заготовки.

Наполнители и строительный фен

При гибке с применением песка, соли, проволоки можно разогреть место изгиба строительным феном.

Станок Вольнова

Лучше всего гнуть трубы при помощи трубогиба. Изгиб получается ровным и аккуратным, без складок и трещин. Но покупать его, если необходимо одноразово заменить систему отопления или водопровод, смысла не имеет.

В таких случаях используют станок Вольнова – простое устройство, которое можно изготовить даже самостоятельно. На листе металла или доске закрепляют ролик-шаблон и движущийся ролик с рукояткой и хомутом, скобу для закрепления трубы при гибке.

Трубогиб

Если Вы регулярно занимаетесь ремонтом сантехнических систем, то стоит купить трубогиб промышленного производства. Он не дает трубе сплющиться или образовать складки в месте сгиба.

Качество гибки на них самое лучшее, но они достаточно дороги, и покупать их для разовых работ не имеет смысла.

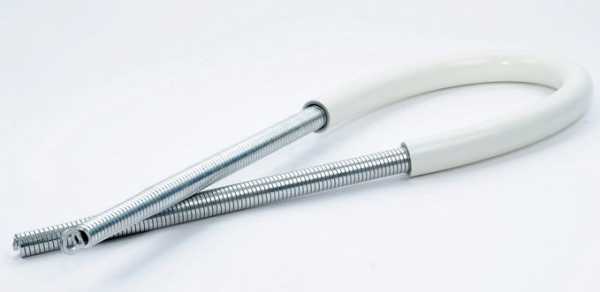

Пружина

В продаже имеются специальные пружинные кондукторы различных диаметров, наружные и внутренние. Можно и подобрать самому прочную пружину из толстой проволоки с частыми витками.  К концу внутреннего кондуктора следует закрепить проволока, помогающая проталкивать ее в отверстие трубы и извлекать после гибки.

Правильно, чтобы центр пружины и будущего изгиба точно совпадал – тогда получится ровный аккуратный изгиб.

Какой метод лучше

Самый лучший метод – с помощью трубогиба. При гибке сохраняется круглое сечение, не образуют заломов и трещин. Среди ручных методов  наилучшие результаты получаются при использовании пружинного кондуктора.

Правила сгибания

Минимальный радиус изгиба для металлопластика

Радиус изгиба должен быть не менее 5 диаметров трубы. Это правило действует для любых диаметров.

Расчет длины участка изгиба

Длина участка изгиба рассчитывается по формуле:

2*π*R*φ/2, где

  • R – радиус закругления (равен пяти диаметрам трубы), в мм;
  • φ – угол изгиба в радианах,
  • 2 – полный угол в радианах, равен 2.

В переводе на русский язык:  угол изгиба в 90° = 0,5 радиана; 30°= 1/6; 60°= 1\3; 180°= 1; 45° =0,25.

Знать длину изгибаемого участка необходимо при использовании гибки с помощью  оправки – чтобы место изгиба было полностью  занято  пружинной оправкой.

Пошаговая инструкция по сгибу в домашних условиях

Подготовка

Самостоятельно получить идеальные изгибы можно с помощью пружинных кондукторов или станка Вольнова.  Для монтажа длинных бухт для системы «теплый пол» очень удобно пользоваться наружным пружинным кондуктором, который будет передвигаться снаружи трубы в нужном направлении  и использоваться в определенных точках.

До начала работ необходимо определить диаметр изгиба и длину изгибаемого участка по формуле, приведенной выше. Это необходимо, чтобы в процессе гибки  кондуктор полностью закрывал изгибаемый участок, иначе произойдет деформация трубы. Перед работой необходимо потренироваться на небольших кусках.

Гибку тонких изделий можно делать и руками. При определенных навыках это также получается неплохо.

Какие инструменты понадобятся

Для работы понадобятся: шлифмашинка или лобзик для порезки, наружный кондуктор или станок Вольнова в зависимости от выбранного метода, строительный фен.

Видео по сгибу

В нашем видео наглядно показаны самые простые способы гибки металлопластика. Многие нюансы выполнения работ легче понять, увидев последовательность действий воочию.

Как согнуть поливинилхлоидную трубу

Поливинилхлорид – негибкий материал, поэтому гнуть такие трубы следует только разогретыми до температуры от 80 до 170 °С.

Советы специалистов

Не рекомендуется выполнять разогрев с помощью паяльной лампы. Открытый огонь быстро, но неравномерно прогревает заготовку и может повредить пластик.

Рабочие поверхности инструментов необходимо смазывать машинным маслом.

Чтобы точно получить нужный угол, трубу можно  немного «перегнуть», а затем разогнуть. Так легче добиться большей точности угла сгиба.

Заключение

Если Вы, уважаемый читатель, решились на замену трубопроводов своими руками, то сможете и научиться гнуть трубы. Не стоит приглашать специалистов.  Желаем Вам удачи в Ваших начинаниях. Делитесь полезной информацией с сайта с друзьями в соцсетях, подписывайтесь на нашу рассылку и приглашайте подписаться друзей.

Загрузка...

vseotrube.ru

Как согнуть металлопластиковую трубу в домашних условиях

Углы и повороты есть у любого трубопровода, и чем их меньше, тем надежней система. Возможность изгибать металлопластиковые трубы облегчает монтаж и позволяет выполнить трубопровод с минимальным количеством узлов. Долговечность конструкции зависит от правильности выполнения изгибов и поворотов трубы.

Особенности металлопластиковых труб

Металлопластиковые трубы собраны на манер сэндвича: между двумя слоями полиэтилена высокого давления находится армированный металлический слой.

Армирование придает изделию необходимую прочность и жесткость, а слои из полимеров защищают металл от химического воздействия.

Такое строение делает трубы прочными, надежными и гибкими. Но при выполнении поворотов на 90 и более градусов возникает разница в напряжении материалов, что может привести к необратимой деформации или поломке трубы. Процесс сгибания выполняют аккуратно, стараясь распределить прилагаемое усилие.

Обратите внимание! Чаще всего необходимость в изгибании металлопластиковых труб возникает при монтаже теплого пола, где контур имеет форму змейки или спирали. В этом случае требуются углы и повороты на 180 градусов. В тех случаях, когда нужно обойти препятствие, выполняю “утку” – Z-образный изгиб.

Основные методы сгибания металлопластиковых труб

Тонкие трубы гнут руками без вспомогательных устройств. Для сгибания толстых и жестких, прибегают к дополнительным средствам и инструментам.

В домашних условиях необходимый изгиб трубам придают следующими методами:

  • вручную без вспомогательных средств;
  • вручную с использованием средств для амортизации: сыпучих веществ, проволоки или пружины-кондуктора;
  • с помощью трубогиба.

Сгибание труб вручную

Руками гнут трубы диаметром до 2 см – с большей толщиной вручную справиться сложно. Этот способ требует тренировки, чтобы добиться точности выполнения. Лучше других он подходит, когда не требуется большого количества поворотов.

Порядок действий таков:

  1. На трубе отмечают места начала и конца изгиба.
  2. Берут в две руки так, чтобы большие пальцы располагались вдоль трубы и соприкасались.
  3. Изгибают на угол не более 20 градусов, чем больше радиус, тем меньше угол в каждой точке воздействия.
  4. Передвигают пальцы по трубе на 1-3 см и снова сгибают.
  5. Продолжают передвигаться по трубе до конца изгиба.
  6. Если угол получился избыточным, держась руками за прямые участки возле изгиба, осторожно разгибают до нужного угла.

Обратите внимание! Угол 90 градусов выполняется за 5-10 шагов, для разворота на 180 градусов потребуется 10-15 шагов.

Использование амортизирующих средств

Если нужно выполнить много углов и поворотов или жесткость и толщина трубы не позволяют согнуть ее руками, используют вспомогательные средства. Задача таких средств – защитить стенки трубы от чрезмерного напряжения при формировании поворота.

При этом повышается точность сгиба, и для поворота на нужный угол требуется меньше шагов. Вручную с использованием амортизации гнут трубы средней жесткости, имеющие сечение до 125 мм.

Для амортизации можно использовать песок, соль или другие сыпучие вещества. Песок равномерно заполняет трубу и помогает избежать повреждения.

Порядок работы отличается от обычного наличием дополнительных шагов:

  1. Один конец заклеивают или закрывают заглушкой.
  2. Через другой конец засыпают мелкий чистый песок так, чтобы полностью заполнить трубу.
  3. Отсыпают немного песка, чтобы свободным остался участок трубы длиной около 1 см, и закрывают конец заглушкой.
  4. Плавно изгибают до нужного угла как при обычном ручном способе.
  5. Убирают заглушки, ссыпают песок, трубу промывают.

Для амортизации трубы можно использовать легко гнущуюся проволоку, например, медную или алюминиевую.

  1. Нарезают проволоку на отрезки чуть большей длины, чем длина изгибаемого участка.
  2. Куски проволоки плотно укладывают внутри трубы в месте сгиба.
  3. Плавно гнут вручную.
  4. Вытряхивают или вытягивают проволоку, проверяют, не осталось ли отрезков внутри трубы.

Способ хорош тем, что можно сразу согнуть трубу на нужный угол. Проволока распределяет напряжение в стенках и надежно защищает от повреждения.

Самым безболезненным считается сгибание металлопластиковых труб с помощью кондуктора – внутренней или внешней пружины из металла, не поддающегося деформации. Такие пружины в специализированных магазинах продаются под названием “пружинный трубогиб”.

Суть метода в том, что амортизирующую функцию выполняет либо вставленная внутрь пружина, либо надетая на трубу. Пружина обжимает трубу на участке изгиба, создавая дополнительный каркас, и предотвращает повреждение стенок при сгибании. Для внешнего обжима диаметр пружины должен быть на 1,5-2 мм больше диаметра, для внутреннего – на 1,5-2 мм меньше.

  1. Кондуктор надевают на трубу или протягивают внутрь на место планируемого сгиба.
  2. Плавно изгибают вручную.
  3. Убирают пружину.

Выполнить изгиб металлопластиковой трубы при помощи песка или проволоки можно только на коротких трубах. Эти методы используются в основном при монтаже водопроводов, где трубы заранее нарезают на участки нужной длины.

При монтаже теплого пола используют длинномерные трубы, скрученные в бухты (мотки). В этом случае особенно удобно использовать внешнюю пружину, передвигая ее по мере необходимости от поворота к повороту.

Использование трубогиба

Если необходима конструкция с идеально выполненными изгибами или планируются продолжительные работы по сгибанию труб, потребуется трубогиб. Это станок, позволяющий гнуть трубы любого диаметра и получать изгиб до 180 градусов. Из-за сходства с арбалетом устройство получило название “арбалетный трубогиб”.

Основные части трубогиба:

  • шаблоны (башмаки или пуансоны) – сменные насадки для труб разного диаметра;
  • угловые опоры;
  • траверсы или гибочная рама – две параллельных планки с отверстиями для крепления опор;
  • шток, на котором крепится шаблон;
  • механизм подачи и возврата штока.

В зависимости от типа механизма подачи штока трубогибы бывают ручными и гидравлическими.

Ручные трубогибы используют для изгибания труб диаметром 5-32 мм, гидравлические – для диаметров 12-100 мм.

Принцип работы прост: труба зажимается между шаблоном и угловыми опорами и при движении штока за счет усилия прижатия постепенно выгибается.

Порядок работы с этим инструментом следующий:

  1. Устанавливают трубогиб в горизонтальное положение.
  2. Отводят шток в нерабочее положение.
  3. На шток закрепляют пуансон, соответствующий диаметру. Поверхность пуансона смазывают маслом для снижения трения.
  4. Угловые опоры размещают в нижней траверсе на максимальном расстоянии друг от друга и закрепляют верхнюю траверсу.
  5. Между опорами и шаблоном пропускают трубу. Контролируют ее расположение в проточке шаблона.
  6. Нажимают рычаг трубогиба и вдавливают трубу в проточку шаблона.
  7. Переставляют опоры ближе и снова нажимают рычаг.
  8. Постепенно переставляя опоры, доводят угол сгибания до требуемого.
  9. Отводят шток в нерабочее положение, вынимают трубу.

Как рассчитать радиус изгиба?

Прежде чем гнуть металлопластиковую трубу, необходимо произвести расчеты. Радиус изгиба металлопластиковой трубы должен быть в 5 раз больше диаметра. Это поможет предотвратить заломы, морщины и другие виды деформации.

Зная радиус, можно рассчитать длину изогнутого участка, шаги изгиба и угол, на который нужно сгибать трубу на каждом шаге.

Длину изогнутого участка L рассчитывают, исходя из радиуса R и угла поворота. Если необходимо повернуть трубу на 90 градусов, то L=1,57R, если на 180, то L=3,14R (Получено из формулы длины окружности L=2pR, где р=3,14).

Например, нужно изогнуть трубу диаметром 20 мм под прямым углом. Радиус изгиба будет равен 100 мм, а длина изогнутого участка – 157 мм. Если прямой угол выполнять по 15 градусов за шаг, то потребуется 6 шагов – примерно через каждые 26 мм.

Рекомендации специалистов

  • Перед монтажом трубопровода стоит потренироваться в выполнении изгибов на образцах. Это поможет определить, какое усилие нужно приложить, с каким шагом удобнее выполнять гибку, какой метод использовать.
  • Для тренировки можно купить отрезки труб разных марок и оценить, с какими проще работать.
  • Чтобы изогнутая труба держала форму, первоначально ее следует загнуть на чуть больший угол, а затем распрямить до нужного.
  • Иногда при ручных способах прибегают к дополнительным вспомогательным средствам, используя их как упор для трубы. Например, можно упереться в поворот коленом.
  • Хорошо функционируют в изогнутом состоянии бесшовные трубы и со швом внахлест. Шов, выполненный встык, на месте изгиба может во время эксплуатации разойтись.
  • Для выполнения “утки” – Z-образного изгиба – сначала гнут трубу в одну сторону, и через небольшое расстояние – в противоположную. Вблизи от края выполнить такой изгиб проблематично. Если это необходимо, следует сначала изогнуть трубу в 10-20 см от края, а затем отрезать излишек.
  • Если вручную не удается согнуть трубу, ее можно прогреть строительным феном в месте изгиба. Чтобы проверить, достаточно ли прогрелись стенки, к ним подносят лист бумаги. Если бумага начала обугливаться, можно приступать к сгибанию.
  • При использовании для амортизации проволоки или внутренней пружины протянуть вспомогательное средство внутрь трубы и убрать его после того, как труба будет согнута под необходимым углом. Поможет выполнить действие привязанная к краю проволоки или пружины бечевка.

infotruby.ru

Как гнуть металлопластиковые и полипропиленовые трубы в домашних условиях

Содержание статьи

От автора: здравствуйте, дорогие друзья! Нередко при прокладке трубопровода возникает необходимость придать ему определенный угол. В принципе, для этого можно произвести соответствующую стыковку отрезков трубы, воспользовавшись специальным фитингом.

Но все мы знаем, что чем больше соединений, тем выше шанс получить протечку в трубопроводе, поскольку даже самый опытный мастер и самые качественные материалы не могут гарантировать стопроцентный результат. Вот почему оптимальным вариантом является придание соответствующего изгиба самой трубе, сохраняя ее целостность. Но для того чтобы не повредить изделие в процессе работы, необходимо знать, как гнуть металлопластиковые трубы или их полипропиленовые аналоги. Сегодня мы поговорим о том, можно ли сделать это правильно в домашних условиях, а если да, то каким образом.

Металлопластик

Металлопластик хорошо гнется, поэтому придать отрезку необходимую форму можно довольно просто. Для этого существует несколько способов:

  • ручной. Делается, соответственно, без применения каких-либо инструментов. В этом способе есть несколько ограничений. Например, подвергать подобной процедуре можно только те трубы, диаметр которых не превышает 0,2 сантиметра. Но даже такие могут легко деформироваться при сжимании руками, поэтому производить процедуру следует предельно аккуратно. В процессе подпирайте необходимый участок трубы снизу большими пальцами, а руки располагайте на равном расстоянии от формируемого угла. Если отрезок все же деформировался, использовать его для сборки трубопровода недопустимо, так как пропускная способность такого участка будет меньше необходимой. Это чревато возникновением проблем во всей системе;
  • с помощью пружины. Это специальный инструмент, имеющий невысокую стоимость, но прекрасно справляющийся со своими функциями и позволяющий добиться именно необходимого угла изгиба, что важно при монтаже трубопровода. Используя пружину, можно согнуть трубу, сделанную из металлопластика средней твердости. При этом важно правильно подобрать диаметр инструмента, соответствующий диаметру отрезка. Перед началом работы к одному из концов пружины прикрепляется проволока. Затем инструмент вставляется внутрь трубы так, чтобы его центр находился точно в том месте, где необходимо сделать угол. Далее формируется изгиб, при этом действовать можно как руками, так и, например, коленом. После получения нужного угла пружина вытаскивается с помощью изначально прикрепленной проволоки;
  • с помощью жесткой проволоки. Этот способ отнимает чуть больше времени и сил, чем предыдущий. Суть его в том, чтобы создать внутри трубы своеобразный каркас, который не допустит ее деформацию в процессе сгибания. Для этого нарезаем проволоку небольшими кусками и помещаем их внутрь трубы так, чтобы в месте формирования угла не осталось пустот. Затем производим сгибание и убираем проволоку. После этого тщательно осмотрите внутренность трубы на предмет того, не осталось ли там куска каркаса.

Перед тем как согнуть трубу ручным, пружинным или проволочным способом, желательно нагреть место формирования угла с помощью строительного фена. Это сделает материал более пластичным и значительно упростит работу с ним.

Полипропилен

Данный материал обладает довольно высокой твердостью, поэтому при попытках его согнуть важно делать все правильно. В противном случае высок риск повредить трубу. Давайте немного разберемся в теории.

На то, какой радиус изгиба допустимо сформировать на конкретной трубе, напрямую влияет ее внешний диаметр. Например, для отрезка диаметром 32 мм допустимым значением радиуса изгиба является 256 мм, не более. Существует несколько стандартных соотношений, которые можно применять в работе:

  • диаметр трубы 50 мм — радиус изгиба 400 мм;
  • диаметр трубы 40 мм — радиус изгиба 320 мм;
  • диаметр трубы 25 мм — радиус изгиба 200 мм;
  • диаметр трубы 20 мм — радиус изгиба 160 мм.

После того как вы определились с необходимыми данными, а также составили схему будущего трубопровода, на которой ясно видно, сколько изогнутых отрезков вам понадобится, можно приступать к работе.

Чтобы осуществить процедуру сгибания в домашних условиях, проще всего воспользоваться строительным феном. Опишем процесс поэтапно.

  1. Первым делом нужно сделать шаблон, за счет которого будет формироваться необходимый изгиб на 90 градусов или на другой показатель — при изготовлении детали необходимо придать требуемый угол, под которым она будет удерживать трубу. Требований в этом пункте два: во-первых, шаблон должен быть сделан из чего-то твердого, во-вторых, иметь абсолютно ровную поверхность безо всяких бугров, трещин и т. д.
  2. Отмечаем на отрезке трубы то место, в котором будем формировать изгиб. Сделать это можно с помощью маркера или карандаша.
  3. Теперь устанавливаем строительный фен. Место для его закрепления необходимо выбрать так, чтобы ничто не мешало поднести к оборудованию отрезок трубы.
  4. Поднесите ко включенному фену трубу и равномерно прогрейте требуемый участок. Для этого постепенно двигайте отрезок вдоль струи горячего воздуха, выходящего из фена.
  5. При нагреве вам нужно добиться такого состояния трубы, когда она уже легко гнется, но еще не плавится и не деформируется. Если говорить цифрами, то ее нужно довести до температуры не ниже 140 и не выше 170 градусов. Как только требуемое состояние будет достигнуто, сразу помещаем трубу в шаблон и фиксируем там. Осталось лишь дождаться ее полного остывания.

Помимо ручного способа, для процедуры сгибания можно воспользоваться специальной формовочной машиной, а то и вовсе высокотехнологичным оборудованием. Конечно, это зачастую удобнее и быстрее, чем описанный нами способ.

Также существуют специальные устройства, которые называются трубогибами. Они позволяют и зафиксировать отрезок, и нагреть его, и согнуть под нужным углом. Результат получается довольно качественным. Причем трубогибы есть как для полипропилена, так и для металлопластика.

Источник: sovetclub.ru

С другой стороны, соответствующее оборудование есть далеко не у всех. Приобретать агрегат и хранить его дома нет особого смысла. Подумайте сами, сколько раз в жизни он нам пригодится? Один-два, да и то не факт. Все-таки трубопровод прокладывается далеко не каждый день. Так что ручной способ является оптимальным для использования в домашних условиях.

Как видите, процедура сгибания металлопластиковых и полипропиленовых труб чем-то похожа. Как минимум, применение строительного фена. Если вы впервые собираетесь заняться подобным делом, то дадим пару рекомендаций.

Во-первых, не применяйте выбранный вами способ сразу на необходимом отрезке трубы. Возьмите для начала небольшой образец и поэкспериментируйте на нем. Вам нужно добиться того, чтобы не давить на стенки слишком сильно и не допускать перегибов. С первого раза не получится, уверяю. Движения нужно контролировать, они должны быть плавными и аккуратными. Только так вы сможете сформировать необходимый изгиб, не повредив при этом материал.

Во-вторых, если говорить о металлопластиковых трубах, то они бывают различных марок. от этого зависит жесткость материала. То есть она может быть разной. Поэтому, согнув трубу одного вида, вы на другой можете получить тем же способом совершенно иной эффект. Поэтому важно проводить предварительную тренировку на образце каждой новой разновидности материала.

В любом случае, немного потренировавшись, вы точно сможете справиться с любой трубой. Высокое качество сгибания нарабатывается исключительно практикой, для этого не нужны какие-то особые таланты или сверхспособности.

Так что не ждите, что у вас с первого раза получится все идеально — это вряд ли. Но проведя несколько тренировочных процедур, вы обязательно добьетесь приемлемого качества. Для того чтобы вы могли получить еще и наглядную информацию, оставляем под статьей ссылку на видео, где покажут процедуру сгибания трубы. Осваивайте, тренируйтесь и приступайте к работе! Успехов!

seberemont.ru

Как согнуть металлопластиковую трубу в домашних условиях


Современные технологии уверенно движутся вперед, предлагая все новые и продуктивные решения в строительной отрасли. Так и на смену тяжелым неповоротливым чугунным трубам пришли изделия из ПВХ. Металлопластиковые элементы можно монтировать в единую магистраль для качественной работы водопровода. Однако при дизайнерских ремонтах в квартире или доме возникает необходимость менять конфигурацию пластиковой тубы любого сечения. И здесь возникает вполне логичный вопрос, как согнуть металлопластиковую трубу таким образом, чтобы избежать её внутреннего или внешнего повреждения. Возможно ли это сделать в домашних условиях или придётся приглашать профессионалов. Обо всем этом в материале ниже.

Важно: металлопластиковая туба представляет собой монолитный отрез из ПВХ, внутри которого имеется армирующая прослойка. Именно поэтому при натяжении верхнего пластикового слоя сгиб металла внутри шланга может привести к его растрескиванию. Однако, все же, вместо того чтобы приобретать дополнительные расходные материалы, гораздо проще придать трубе нужный угол изгиба.

Варианты сгибания труб из металлопластика

Для тех, кто не знает, как согнуть пластиковую трубу, спешим предоставить несколько вариантов

Для тех, кто не знает, как согнуть пластиковую трубу, спешим предоставить несколько вариантов обработки шланга для придания ему нужной конфигурации. При этом все они выполняются сугубо в домашних условиях, без использования сложных устройств.

Основными и часто используемыми способами являются:

  • Сгиб тубы просто вручную с применением физической силы. Достоинства такого способа проявляются в дешевизне. Однако вероятен риск испортить трубное изделие (нарушить внутренний просвет или деформировать ПВХ обшивку изделия) при неправильном расчёте физической силы в момент сгибания.
  • Применение специального устройства трубогиба. В этом случае инструмент идеально гнет тубу из ПВХ в домашних условиях с заданным радиусом. Этот способ считается надёжным, поскольку трубогиб обеспечивает идеальную ровность согнутого шланга без его повреждений и деформации с внутренней или внешней стороны. При этом просвет тубы также не будет деформирован, что немаловажно для качественно работающего водопровода.
  • Использование песка. Песок будет играть роль своеобразного амортизатора и не позволит оказать резкое воздействие на внутреннюю или внешнюю часть ПВХ тубы. Благодаря песку внутри изделия удаётся согнуть его под заданным углом с радиусом до 90 и более градусов. Однако процесс с использованием песка достаточно трудоёмок и пылен.
  • Применение специальной пружины для труб ПВХ. Гибка металлопластиковых труб с использованием такого комплектующего элемента не имеет недостатков. Здесь можно согнуть тубу до угла с радиусом 180 градусов и при этом совершенно не бояться повредить трубный элемент. Принцип сгибания изделия здесь заключается во внедрении пружины между двумя прямолинейными отрезками шланга.
  • Использование проволоки. Здесь процесс может создать некоторые трудности при подборе проволоки нужного диаметра и жёсткости. Гнуть тубы из ПВХ в домашних условиях с использованием проволоки достаточно сложно. Требуется недюжинная физическая сила, чтобы придать тубе нужный угол изгиба.

Рассмотрим подробнее технологии сгибания ПВХ труб в домашних условиях для каждого из способов.

Сгиб трубы вручную

Гнуть пластиковые трубы вручную необходимо с соблюдением определенной технологии

Если вы не знаете, как гнуть металлопластиковые трубы самостоятельно, то можно воспользоваться этим способом.

Важно: при условии, что физическая сила позволяет сделать это.

Гнуть пластиковые трубы вручную необходимо с соблюдением определенной технологии. Если де не придерживаться правил, возможна поломка трубы в месте воздействия на неё.

Итак, работы выполняют следующим образом:

Рекомендуем к прочтению:

  • Тубу необходимо обхватить двумя руками по бокам от предполагаемого места изгиба. Гнём её до тех пор, пока радиус угла не достигнет 20 градусов. Теперь следует сместить силу нажатия левее или правее от сформированного угла и снова согнуть трубу еще на 20 градусов. Таким образом ПВХ тубе придают угол нужного радиуса. Для того чтобы согнуть изделие вручную до радиуса в 180 градусов, придётся сделать около 15 таких манипуляций.

Важно: гнуть таким образом можно трубы, сечение которых не более 1 см. Больший диаметр элемента ПВХ одолеть вручную будет сложно.

Чтобы согнутая труба держала заданный угол, можно сначала согнуть её чуть сильнее и уже потом разогнуть до нужного радиуса.

Совет: чтобы не потратить деньги впустую на закупленный, но негнущийся товар, можно закупить несколько отрезков труб от разных производителей и потренироваться гнуть трубы на них. Поскольку каждая туба от конкретного производителя имеет большую или меньшую жесткость, таким образом удастся подобрать оптимальный вариант шлангов для работы на сгиб.

Применение трубогиба

Применение такого устройства очень удобно в домашних условиях

Применение такого устройства очень удобно в домашних условиях, однако аппарат стоит больших денег, поэтому его приобретение для выполнения одноразовых работ не обосновано экономически. При этом трубогиб сгибает трубу идеально ровно под заданным углом любого радиуса.

Технология выполнения работ заключается в следующем:

  • Арбалет-трубогиб выставляем под заданным углом;
  • В устройство вставляем отрезок тубы таким образом, чтобы предполагаемый угол изгиба располагался ровно по центру арбалета;
  • Теперь осталось плавно нажать на рукояти механизма, чтобы шланг принял угол с заданным радиусом.

Сгибание трубы при помощи песка

Здесь способ полностью идентичен с ручным. Разница заключается лишь в том, что для предотвращения деформации тубы в её внутренний просвет засыпается песок. Он защити внутренние стенки изделия от чрезмерного натяжения и повреждения.

Технология изменения угла тубы выглядит следующим образом:

  • Отрез трубы с одной стороны заклеивают скотчем, создавая тщательную герметизацию.
  • Теперь тубу заполняют песком таким образом, чтобы до края внутреннего просвета песок не доходил примерно на 1 см.
  • Второй край изделия также заклеивают или закрывают любым удобным способом.
  • Готово. Можно гнуть элемент до угла нужного радиуса.

По окончании работ все просветы открываем и высыпаем песок.

Применение пружины

Этот способ — один из самых актуальных и «безболезненных» для тубы из ПВХ

Этот способ — один из самых актуальных и «безболезненных» для тубы из ПВХ. Здесь роль амортизатора будет играть пружина нужного диаметра. То есть, ребра пружины полностью защитят внутренний армирующий слой тубы ПВХ от сморщивания и последующего повреждения.

Рекомендуем к прочтению:

Важно: пружины продаются, как правило, в паре — внутренняя и внешняя часть. Здесь главное — верно подобрать диаметр изделия под вашу трубу. При этом желательно выбирать пружину с кольцами круглого сечения, а не плоского. Последние могут произвести неожиданный эффект, чрезмерно жёстко воздействуя на внутренние стенки шланга.

Внутренняя пружина с одной стороны имеет конусообразный конец, что облегчает её продвижение внутри просвета к месту предполагаемого изгиба. Второй конец пружины оснащен петлей. К ней можно привязать нить для более легкого извлечения пружины из трубы после её изгиба.

Для внешней пружины характерен слегка расширяющийся конец, который позволяет вставить в неё трубу.

Технология сгибания трубы при помощи пружины такова:

  • К концу пружины привязывают шнур и погружают её в ПВХ тубу до нужного места изгиба.
  • Плавно воздействуют на трубу, обеспечивая нужный угол залома.
  • После того как труба примет угол нужного радиуса, необходимо слегка разжать угол, чтобы пружина высвободилась и вышла из полости тубы, не причиняя ей вреда.

Важно: гнуть ПВХ тубу таким способом лучше всего плавными прокачивающими движениями. Так полиэтилен внутри изделия распределится равномерно и не будет в дальнейшем создавать идеальной среды для скапливания мусора.

Проволока, как метод сгиба ПВХ изделий

Здесь в качестве сдерживающего элемента для стенок трубы будет выступать мягкая проволока нужного сечения. Её помещают в просвет трубы (отрезком 30-40 см) и гнут тубу до нужного угла.

Важно: к концу проволоки также желательно привязать нить или шнур, чтобы впоследствии вынуть её из шланга.

Какой из методов использовать для качественного сгибания металлопластиковых труб, решать вам. Однако стоит отметить, что все они успешно используются мастерами различных категорий не первый год. Главное сохранять спокойствие и выполнять работу без спешки.

vodakanazer.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
