Мнц 15 20 расшифровка – Как расшифровать маркировку МНЦ15-20?
alexxlab | 14.08.2019 | 0 | Разное
МНЦ15-20
МНЦ15-20 Челябинск
| Марка : | МНЦ15-20 |
| Классификация : | Медно-никелевый сплав |
| Дополнение: | Тип сплава-нейзильбер |
| Применение: | пружины реле, детали для электротехники, детали, получаемые глубокой вытяжкой, столовые приборы. сплав хорошо деформируется в холодном состоянии, коррозионно-стойкий, хорошие пружинные свойства. |
| Зарубежные аналоги: | Известны |
Химический состав в % материала МНЦ15-20 ГОСТ 492- 2006
| Ni+Co | Fe | C | Si | Mn | S | P | Cu | As | Pb | Mg | Zn | Sb | Bi | Примесей |
| 13.5- 16.5 | до 0.3 | до 0.03 | до 0.15 | до 0.3 | до 0.01 | до 0.005 | 60.6- 68.5 | до 0.01 | до 0.02 | до 0.05 | 18- 22 | до 0.002 | до 0.002 | всего 0.9 |
Литейно-технологические свойства материала МНЦ15-20 .
| Температура плавления : | 1080 °C |
| Температура горячей обработки : | 800-970 °C |
| Температура отжига : | 700-750 °C |
Механические свойства при Т=20oС материала МНЦ15-20 .
| Сортамент | Размер | Напр. | sв | sT | d5 | y | KCU | Термообр. |
| – | мм | – | МПа | МПа | % | % | кДж / м2 | – |
| Проволока мягк., ГОСТ 5220-78 | 343 | 15-30 | ||||||
| Проволока тверд., ГОСТ 5220-78 | 686-1078 | |||||||
| Лента мягк., ГОСТ 5187-2003 | 340 | 27-30 | ||||||
| Лента тверд., ГОСТ 5187-2003 | 540-690 | 2 | ||||||
| 340 | 35 | |||||||
| Полоса тверд., ГОСТ 5063-73 | 540 | 1 |
| Твердость МНЦ15-20 , Сплав мягкий | HB 10 -1 = 69 МПа |
| Твердость МНЦ15-20 , Сплав мягкий | HB 10 -1 = 157-171 МПа |
Физические свойства материала МНЦ15-20 .
| T | E 10– 5 | a 10 6 | l | r | C | R 10 9 |
| Град | МПа | 1/Град | Вт/(м·град) | кг/м3 | Дж/(кг·град) | Ом·м |
| 20 | 1.35 | 8600 | 398 | 260 | ||
| 100 | 16.6 |
Зарубежные аналоги материала МНЦ15-20Внимание! Указаны как точные, так и ближайшие аналоги.
| Франция | Англия | Польша | Чехия | Inter |
| AFNOR | BS | PN | CSN | ISO |
Обозначения:
| Механические свойства : | |
| sв | -Предел кратковременной прочности , [МПа] |
| sT | -Предел пропорциональности (предел текучести для остаточной деформации), [МПа] |
| d5 | -Относительное удлинение при разрыве , [ % ] |
| y | -Относительное сужение , [ % ] |
| KCU | -Ударная вязкость , [ кДж / м2] |
| HB | -Твердость по Бринеллю , [МПа] |
Физические свойства : | |
| T | -Температура, при которой получены данные свойства , [Град] |
| E | -Модуль упругости первого рода , [МПа] |
| a | -Коэффициент температурного (линейного) расширения (диапазон 20o-T ) , [1/Град] |
| l | -Коэффициент теплопроводности (теплоемкость материала) , [Вт/(м·град)] |
| r | -Плотность материала , [кг/м3] |
| C | -Удельная теплоемкость материала (диапазон 20o-T ), [Дж/(кг·град)] |
| R | -Удельное электросопротивление, [Ом·м] |
МНЦ15-20-Медно-никелевый сплав
МНЦ15-20-химический состав, механические, физические и технологические свойства, плотность, твердость, применение
Доступный металлопрокат
Материал МНЦ15-20 Челябинск
Без стали не обходится ни одно производство, будь то тяжелое машиностроение или изготовление бытовых электроприборов. Существует множество марок этого продукта, а также большое количество форм отпуска. Наша компания реализует материал МНЦ15-20 большими партиями и с минимальной наценкой. Для уточнения свойств и характеристик конкретной марки можно обратиться к менеджерам компании.
Как и вся продукция, материал МНЦ15-20 закупается у ведущих производителей. Поэтому мы готовы со всей ответственностью давать гарантию на качество. Минимальное количество посредников определяет и низкую стоимость. Вкупе с быстрой доставкой, это дает возможность нашим бизнес-партнеры вести стабильное и взаимовыгодное сотрудничество.
Помимо отпуска, в форме той или иной детали (заготовки), наша компания реализует обработку металлов. Все мероприятия проходят четкий контроль на соответствие ГОСТа и правилам. Специалисты нашего предприятия осуществляют такие работы как оцинкование, создание деталей по чертежам заказчика, производство отливок, изготовление различных профилей и многое другое.
Имея в арсенале новейшее оборудование и огромный, опыт мы можем предложить проверку изделия по ряду параметров, таким как прочностные характеристики, химический состав, чистота сплава и так далее.
Каждому покупателю предложен огромный ассортимент продукции различного формата, а также актуальных услуг и работ. Чтобы быстрее разобраться и выбрать товар соответствующий потребностям, нужно связаться с менеджером компании и получить развернутую информацию по всем интересующим вопросам.
Материал МНЦ15-20 купить в Челябинске
Индивидуальная стоимость выстраивается за счет персонального общения с каждым потенциальным заказчиком. Менеджеры учитывают объем сделки, делают скидки постоянным клиентам и ведут открытый диалог. В результате, даже при возникновении спорных ситуаций мы способны найти компромисс и прийти к решению, удовлетворяющему обе стороны.
Доставка
Работы по осуществлению логистики входят в пакет наших профессиональных услуг. Мы постоянно совершенствуем свои знания, приобретаем новейшую технику, для того, чтобы груз был доставлен в любую точку России.
Наличие собственных железнодорожных подъездов заметно увеличивает скорость отгрузки и последующей доставки. Имея такие ресурсы, мы гарантируем доставку грузов любого объема и габаритов. Такой профессиональный подход и делает нас лидерами на рынке металлопродукции.
metcontinent.ru
Как почистить мельхиор • Домик Панды
Большая и светлая столовая с огромным столом, белоснежная скатерть с ручной вышивкой, хрусталь, фарфоровые тарелки и непременно серебряные фамильные столовые приборы…
Все алхимики с древних времен бьются над тем, как из доступных химических элементов изготовить золото (или сплав на него похожий, чтобы дурить окружающим голову), но всё никак не удается им этот фокус, не в пример — мельхиору!
Мельхиор называют столовым серебром не случайно — он такой же красивый (при должном уходе) и имеет благородный глубокий серебряный блеск, но в мельхиоре нет ни грамма серебра!
Давайте разбираться, что же это такое. Мельхиор это сплав меди (70-80%) и цинка (30-20%) с небольшим содержанием никеля, марганца и железа, название своё получил в честь своих изобретателей-французов Майо (Maillot) и Шорье (Chorier). По-русски эти фамилии звучат, как Майо и Шорье, но французское название Maillot-Chorier в немецком языке исказилось в Melchior, и затем распространилось в русском и прижилось.
По сравнению с серебром мельхиор обладает большей износоустойчивостью и механической прочностью, почти не подвержен коррозии (даже при строительстве подводных лодок используется!) и, в то же время, сплав пластичен и отлично поддается обработке — штамповке, резке, чеканке и в холодном, и в горячем виде, превосходно полируется и паяется — определенно, сплав-находка!
Логично, что с открытием этого справа производство его распространилось практически во всех странах, т.к. теперь стало доступным «кушать с серебряной ложки».
Историки говорят, что пик популярности мельхиора в России пришелся на царское время, когда такие приборы были в особенном почете у среднего класса. В высшем же свете мельхиор не признавали и называли его «серебром бедняков».
Думаю, у многих в шкафах лежат бережно хранимые мельхиоровые ложки и вилки — в специальных картонных коробках на бархатной или шелковой подложке. Такие приборы было принято доставать по особому случаю, на большие праздники и значимые события.
А кто-то решал устроить себе праздник каждый день и использовал мельхиоровые вилки/ложки ежедневно.
И в итоге каждая хозяйка (рано или поздно) сталкивалась с проблемой — как почистить мельхиор, который потемнел от времени?
Условно говоря, мельхиор плохо вступает в реакцию в агрессивными средами, поэтому, чтобы потемнеть до черноты, ему надо или несколько лет пролежать без дела, или использовать его должны и в пир, и в мир.
При контакте в некоторыми веществами сплав может образовывать темные окислы.
Например, обычная чистая вода губительна для внешнего вида мельхиоровой ложки или вилки — высохшая естественным путем даже самая маленькая капелька оставит после себя на поверхности темное пятнышко (поэтому золотое правило, которое я запомнила еще с детства, — парадные мельхиоровые ложки надо вытирать после мытья сразу и насухо!). Потемнение могут вызвать и непромытые остатки пищи или жира, забившиеся в тонкий узор на поверхности.
На протяжении десятилетий хозяйки боролись с потемневшим мельхиором с помощью зубного порошка и щетки, иногда вместо порошка использовали соду, Но твердые частички царапают металл, и поверхность покрывается микро-дефектами, в которых задерживается вода и остатки пищи — получается замкнутый круг — чем больше мы ухаживаем за мельхиором с помощью зубного порошка или соды, тем быстрее приборы темнеют ((
Мама моя, помню, держала в шкафчике страшную ценность — бутылочку с жидкостью для чистки мельхиора и серебра и пару раз в год устраивала генеральный уход за внешним видом нашего парадного набора столовых приборов.
Еще я слышала варианты с протиранием мельхиора нашатырным спиртом (фу-фу-фу) или помещение потемневших приборов в картофельных отвар (т.е. при варке картошки надо всегда держать в голове — сливать или нет воду в канализацию).
Но есть реально волшебный способ, после которого даже самая страшная мельхиоровая ложка, провалявшаяся бог знает в какой грязи, за пару минут засверкает как новенькая!
Сода, соль, капелька фейри для растворения жира и кусок самой обычной фольги!
Да ладно, не знаете такой способ? Мне кажется, все про него уже читали! )))
1.Берем любую подходящую ёмкость — неважно, пластик, стекло, металл, большая кастрюля, тазик или вместительный контейнер.

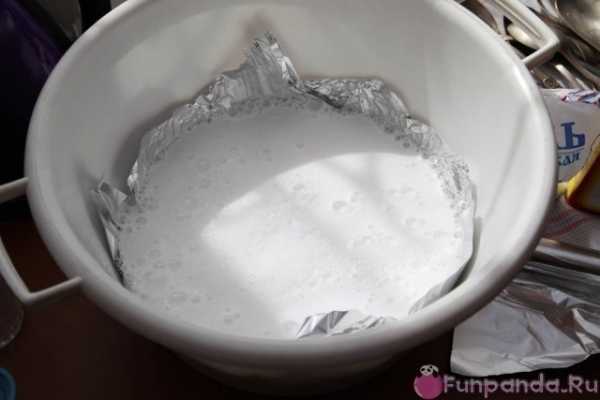

2.На дно укладываем кусок обычной алюминиевой фольги.

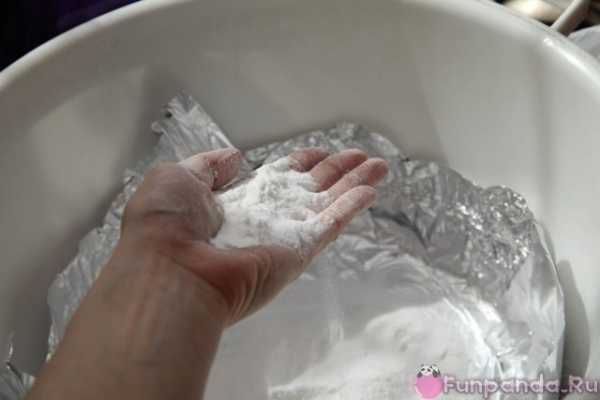

3.Насыпаем от души и от объема потемневшей посуды пищевую соду и чуть меньше поваренной соли.
4.Заливаем кипятком.

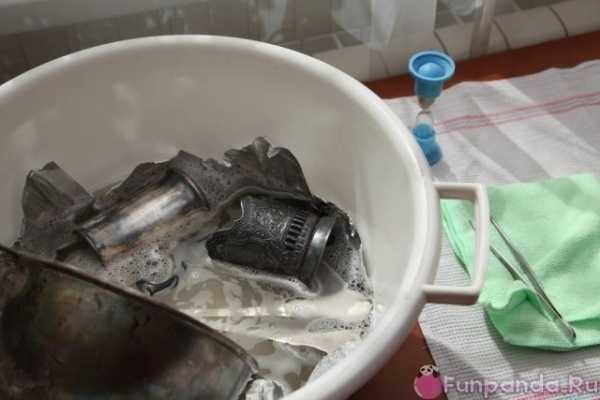

5.Помещаем на 5 минут в этот раствор мельхиоровые (или серебряные) изделия.

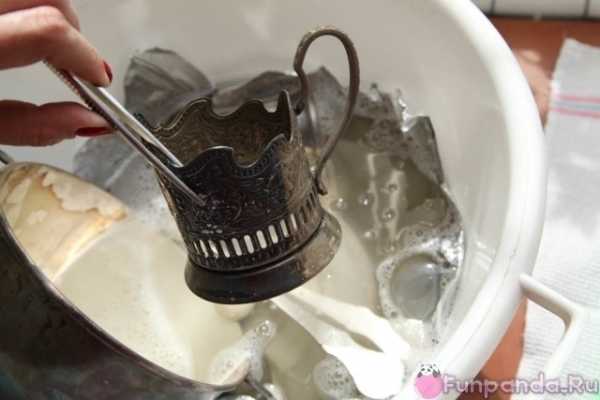

Если посуда не полностью покрыта водой — можно прямо «в живую» наблюдать за процессом очистки — части находящиеся в воде на глазах становятся светлыми! Чтобы большие предметы очистились полностью их нужно будет несколько раз перевернуть и поместить грязные стороны в этот хитрый раствор. Ну а для извлечения уже чистых предметов из горячего раствора используйте щипцы и вообще работайте в перчатках!
Чистые мельхиоровые (и серебряные) предметы надо обязательно промыть под проточной водой, насухо вытереть и высушить в комнатных условиях.

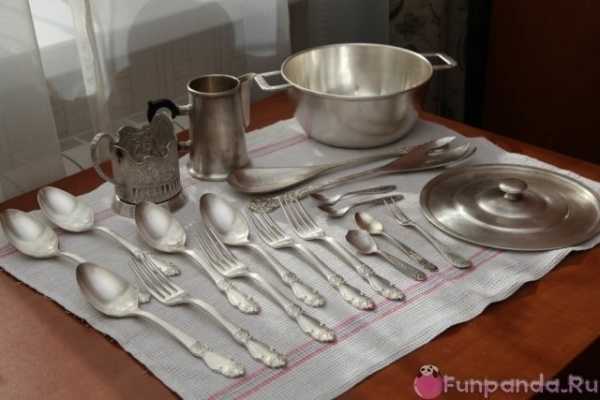

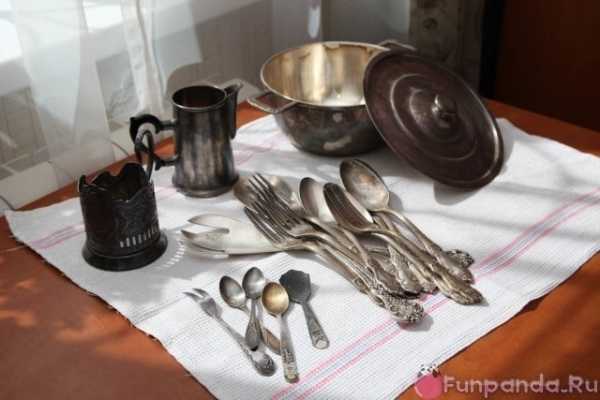

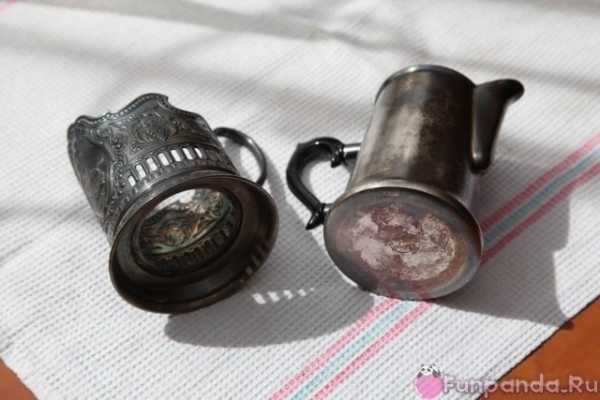

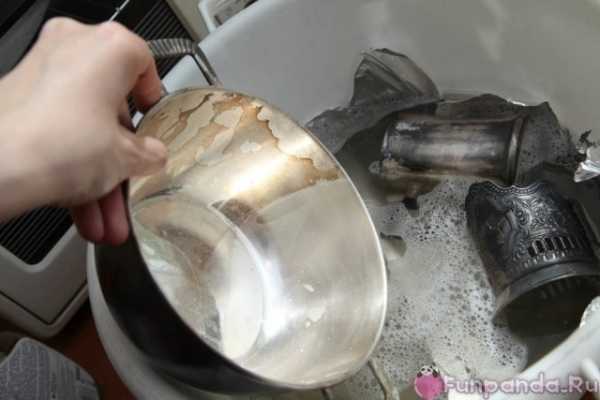

Чтобы была очевидна разница, покажу до и после ))
Таким способом можно привести в порядок не только мельхиор, но и почистить потемневшее серебро (даже ювелирку), обычные стальные ложки-вилки тоже приобретают магазинный вид, а вот предметы с красивым чернением могут стать полностью белыми — чернение «отмоется» вместе с окислами и грязью, но со временем, конечно, вернется.
А теперь урок химии (и физики немножко)!
Итак, что же такого волшебного происходит при погружении металлического предмета в теплый раствор соды и соли с куском алюминиевой фольги?
Происходит обычная реакция замещения и восстановления — соль, сода и алюминий совместно «забирают» атомы из окисла на поверхности металлического предмета. Если решитесь на такие химические эксперименты, не удивляйтесь — во время процесса очистки в воздухе стоит легкий, но неприятный «металлический» запах.
В растворе начинается химическая реакция, в результате которой фольга темнеет, а мельхиор, наоборот — светлеет и возвращает чистоту поверхности.
Не углубляясь в сложные химические формулы (как давно я была в школе!), в этом растворе мы создаём некий триосульфат натрия — сильнейший восстановитель, который превращает оксиды металлов в чистые металлы.
Если взять, к примеру, серебро, то со временем оно сначала тускнеет, а затем темнеет — происходит окисление серебра. Обычно, при окислении серебро соединяется с серой и формирует сульфид серебра, который имеет черный цвет и покрывает серебряный предмет тонкой пленкой.
Чтобы вернуть серебру прежний блеск нужно удалить этот сульфид серебра и для этого есть два пути: либо механически очистить (содрать) эту пленку, попутно стирая и частички серебра под ней, либо провести реакцию восстановления — обратить вспять химическую реакцию окисления и «превратить» сульфид серебра обратно в серебро.
При помещении одновременно алюминия и сульфида серебра в щелочную среду, алюминий, как более «сильный» металл забирает у оксида серебра атомы серы, получается сульфид алюминия, серебро освобождается и становится чистым во всех смыслах этого слова.
Важное условие — реакция между алюминием и сульфидом серебра произойдет тогда, когда два эти металла погружены в раствор соды и соприкасаются. Т.е. можно и смятый кусок фольги положить в раствор, но застеленная фольга на всё дно контейнера позволит провести эту химическую реакцию быстрее. Также реакция происходит быстрее, когда раствор теплый — поэтому сухие компоненты раствора заливаются кипятком.
Когда химическая реакция переносит серу из серебра в алюминий, то сульфид алюминия может присоединиться к алюминиевой фольге (что мы и наблюдаем по итогу — вся фольга в желто-коричневых пятнах и разводах) или образовать крошечные, бледно-желтые хлопья на дне контейнера.
Есть еще момент, объясняющий, почему серебряный предмет и алюминиевая фольга должны быть в контакте друг с другом — это уже из школьного курса физики. В процессе реакции между этими двумя металлами образуется не сильный электрический ток, создается так называемая «гальваническая пара», которая связана через электролит (вот зачем в растворе есть соль). Между серебром и фольгой образуется разность потенциалов, (кстати, именно такая реакция используются в аккумуляторных батареях для получения электроэнергии), так что наш раствор — настоящая мини-батарейка! ))
Ну, это всё я занудствую относительно серебра, а что насчет того же мельхиора (в котором, как мы уже выяснили, серебра нет), почему он очищается?
Да потому, что метод этой химической реакции восстановления работает почти со всеми металлами, которые мы используем в повседневной жизни.
Точно также очистится и стальная, и золотая ложка. Правда с золотом немножко другой ход реакции — оксид золота растворяется в щелочной среде (растворе соды), так что тут мы рискуем немного уменьшить толщину золотого покрытия )))
И точно не стоит применять этот способ для очистки позолоченных изделий — тончайшее напыление скорее всего облезет.
А еще все дружно бежим и смотрим маркировку на своем столовом серебре!
Если стоит штампик «МНЦ» — «медь, никель, цинк», значит приборы изготовлены из сплава с красивым эльфийским названием нейзильбер — этакий улучшенный мельхиор, или «новое серебро». Содержание цинка в нейзильбере больше, чем в обычном мельхиоре, он дешевле в производстве, но его обязательно серебрят, иначе у вилок и ложек со временем появится «металлический» привкус.
Так что с приборами с такой маркировкой тоже не стоит часто увлекаться восстановительными реакциями — не сразу, конечно, но со временем тончайшей серебряное покрытие исчезнет и с таких ложек будет неприятно кушать.
Ну и чтобы не заканчивать на заумной ноте (я ж девочка, я не такая!) покажу картинки своих серебряных и не очень сокровищ!
Как оказалось вот прям чего-то раритетного и редкого у меня нет.

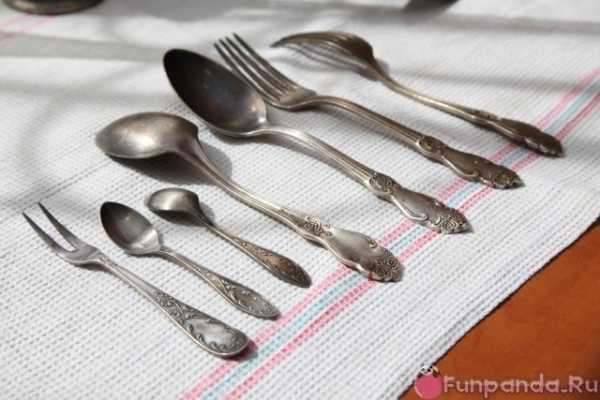

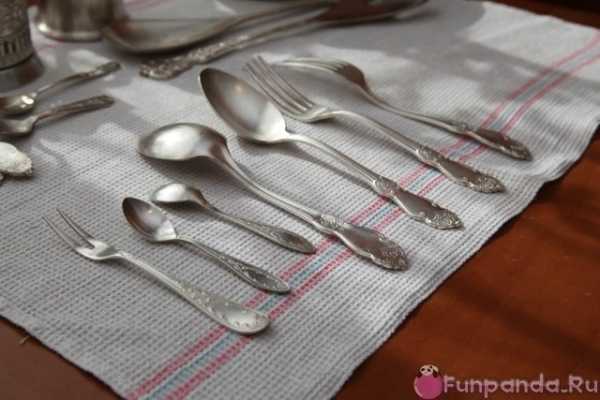

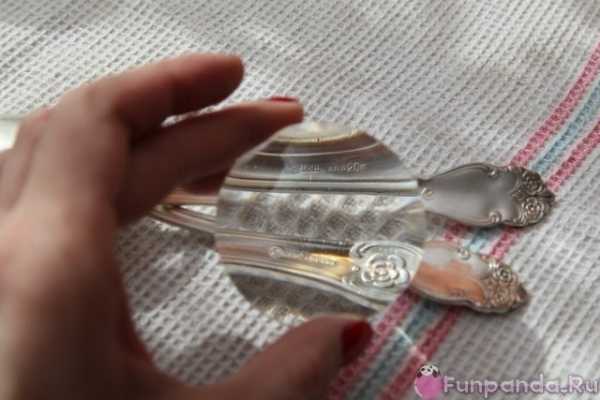

Обычные столовые ложки и вилки как раз из нейзильбера с маркировкой «МНЦ», из той же оперы десертная вилочка и пара кофейных ложек:

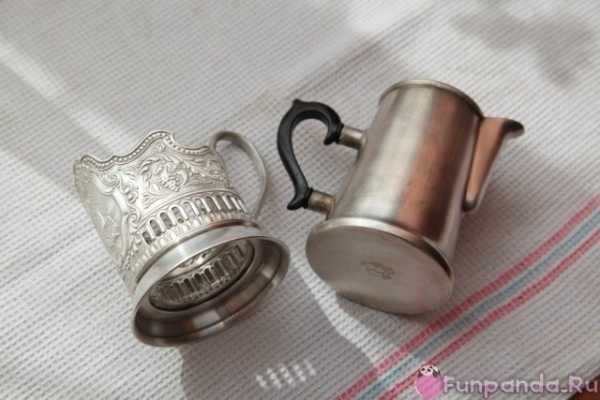

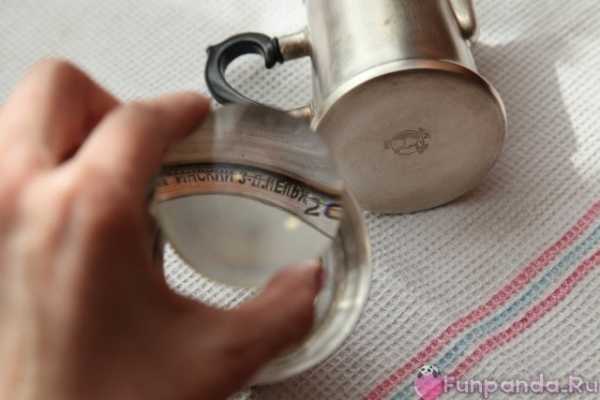

Кастрюлька-супница и кофейник из того же материала производства Кольчугинского завода с узнаваемым клеймом в виде глухаря:
А вот это уже мельхиоровый (клеймо «мельх») подстаканник «Космос» (тоже нифига не редкий, а самый обычный) того же Кольчугинского завода:

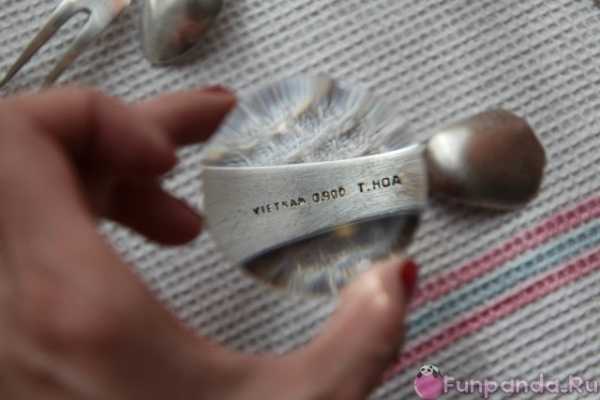

Вьетнамская серебряная ложечка «нонейм»:
И подарок от свекрови — приборы для салата. Конечно же были описаны как фамильная ценность и настоящее серебро, нашлась только полустертая маркировка «Lead Free», которая означает, что изделие не содержит свинца, буду верить на слово и гордиться )))
funpanda.ru
Лента МНЦ15-20, ленты медно-никелевые МНЦ (Нейзильбер)
Лента МНЦ как правило применяется и используется при изготовлении пружин, и различных деталей электротехники, токопроводящих систем, а так же является популярным кровельным материалом.
Предлагаемые к продаже ленты МНЦ – лента МНЦ является «чистым» сплавом, сортом котодной и бескислородной меди, холоднодеформированные, данные специальные марки медных сплавов имеют 0,001% примесей в сплаве. Мы предлагаем более 20-ти марок сплавов, а именно марки меди и медные ленты доступные для покупки М3, М3р, М2, М2р и М1, М1р (ГОСТ 859). Медные ленты различаются по параметрам основными из которых является это ширины и толщина, а также точность изготовления.
Медные ленты различаются по хим составу. Выбирая для себя интересующий медный сплав или готовую медную ленту по ГОСТу есть возможность выбора области применения. Медная лента изготавливается по ГОСТ 1173-93 из марок меди, соответствующих ГОСТ 859
Медь — мягкий металл красно-желтого цвета. Медь имеет высокую тепло- и электропроводность, а также достаточно большой срок эксплуатации.
Применение медной ленты
Медная лента в основном применяется и используется в электротехнике
Медная лента применяется с различными металлами в основном это алюминий, цинк, олово, марганец, фосфор, никель и др.
Медная лента это очень удачное решение при кровельных работах в качестве широко применяемого универсального кровельного материла- Лента М1Р кровельная. Лента кровельная медная является одним их основных и широко распространенных кровельных материалов. В кровельных работах применяются не только медные ленты но и медные листы
Купить медную ленту МНЦ15-20
Купить медный сплав (ленту) марки МНЦ15-20м в компании ООО”СЕВЕР МЕТАЛЛЦЕНТР”, уточнить наличие и стоимость, а так же запросить складские остатки – обращайтесь к менеджерам по тел. +7 (812) 424-3349 или на email: Этот адрес электронной почты защищён от спам-ботов. У вас должен быть включен JavaScript для просмотра.
| № | Наименование | Размер, мм | Цена |
| 1 | Лента МНЦ 15-20 ДПРНМ с.х. | 0,1х100 | договорная |
| 2 | Лента МНЦ 15-20 ДПРНМ | 0,1х250 | договорная |
| 3 | Лента МНЦ 15-20 ДПРНМ с.х. | 0,15х250 | договорная |
| 4 | Лента МНЦ 15-20 ДПРНМ | 0,15х250 | договорная |
| 5 | Лента МНЦ 15-20 ДПРНТ | 0,2х250 | договорная |
| 6 | Лента МНЦ 15-20 ДПРНТ | 0,2х200 | договорная |
| 7 | Лента МНЦ 15-20 ДПРНМ с.х. | 0,2х250 | договорная |
| 8 | Лента МНЦ 15-20 ДПРНТ | 0,25х300 | договорная |
| 9 | Лента МНЦ 15-20 ДПРНМ | 0,3х250 | договорная |
| 10 | Лента МНЦ 15-20 ДПРНТ с.х. | 0,3х200 | договорная |
| 11 | Лента МНЦ 15-20 ДПРНТ с.х. | 0,3х250 | договорная |
| 12 | Лента МНЦ 15-20 ДПРНМ | 0,35х300 | договорная |
| 13 | Лента МНЦ 15-20 ДПРНМ | 0,4х250 | договорная |
| 14 | Лента МНЦ 15-20 ДПРНМ | 0,5х250 | договорная |
| 15 | Лента МНЦ 15-20 ДПРНТ с.х. | 0,6х200 | договорная |
| 16 | Лента МНЦ 15-20 ДПРНМ | 0,6х250 | договорная |
| 17 | Лента МНЦ 15-20 ДПРНМ | 0,8х250 | договорная |
| 18 | Лента МНЦ 15-20 ДПРНМ | 1,0х300 | договорная |
www.pksmc.ru
Свойства МНЦ 15-20 и ТУ на него — Мегаобучалка
Кафедра Пластической деформации специальных сплавов
Учебный курс: «Обработка металлов давлением»
Курсовая работа
«Разработка технологического процесса и определение экономических показателей производства лент из сплава МНЦ 15-20»
| Выполнила: Ваниллер Валерия группа МЭ-04-4 | |
| Руководитель: Соколов П.Ю. |
Москва 2007
Содержание
Введение. 2
1 Теоретическая часть. 1
1.1 Свойства МНЦ 15-20 и ГОСТ на него. 4
1.2 Требования к прокату. 6
1.3 Выбор схемы технологического процесса производства. Ошибка! Закладка не определена.
1.4 Выбор типа оборудования и его основных параметров. 8
2 Расчетная часть. 12
2.1 Описание алгоритма расчета. 12
2.2. Методика расчета Б. В. Кучеряевва
2.2 Параметры прокатки. 17
3 Экономическая часть. 20
3.1 Расчет производительности основного агрегата. Ошибка! Закладка не определена.
3.2 Качество. 22
Заключение. 28
Библиографический список. Ошибка! Закладка не определена.
Приложение 1 Нормативно технологическая карта. Ошибка! Закладка не определена.
Приложение 2. Температурный ( ) и степенной ( ) коэффициент латуни Л96. Ошибка! Закладка не определена.
Приложение 3 Скоростной ( ) коэффициент латуни Л96. Ошибка! Закладка не определена.
Введение
Прокатное производство во многих случая является завершающим этапом производственного цикла на металлургических предприятиях и составляет основную часть выпускаемой металлургической продукции.
Данная работа посвящена разработке технологического процесса и определению технико-экономических показателей производства горячекатанной полосы толщиной 6 мм из МНЦ 15-20.
В данной курсовой работе рассмотрены следующие три основные части:
1) Теоретическая часть
Рассматриваются основные требования к изделию, дается схема технологического процесса производства, характеристика основного оборудования, с помощью которого будет осуществляться производство.
2) Расчетная часть
Здесь рассматривается методика расчета и определяются показатели прокатки.
3) Экономическая часть
Здесь представлен расчет технико-экономических показателей (часовой и годовой производительности основного агрегата), и описано какие параметры прокатки влияют на качество.
Теоретическая часть
Свойства МНЦ 15-20 и ТУ на него
Характеристики материала МНЦ 15-20 приведены в таблицах 1-5.
Таблица 1. Химический состав в % материала МНЦ 15-20
| C, % | Si, % | Mn, % | S, % | P, % | Fe, % | Cu, % | As, % | Pb, % | Mg, % | Sb, % | Bi, % | Zn, % | Ni+Сo, % |
| до 0,03 | До 0,15 | до 0,3 | до 0,005 | до 0,005 | до 0,3 | 60,6-68,5 | до 0,01 | до 0,02 | до 0,05 | до 0,002 | до 0,002 | 18-22 | 13,5-16,5 |
Применение: пружины реле, детали для электротехники, детали, получаемые глубокой вытяжкой, столовые приборы; сплав хорошо деформируется в холодном состоянии, коррозионно-стойкий, хорошие пружинные свойства
Классификация: Медно-никелевый сплав
Таблица 2. Механические свойства МНЦ 15-20
| Состояние материала | Толщина, мм | Временное сопротивление σ , МПа (кгс/мм ) | Относительное удлинение, δ, % не менее |
| Мягкое | Менее 0,5 | Не менее 340 | |
| 0,5 и более | |||
| Полутвердое | Менее 0,5 | 440-450 | |
| 0,5 и более | |||
| Твердое | Менее 0,5 | 540-690 | - |
| 0,5 и более | |||
| Особотвердое | Менее 0,5 | Более690 | - |
| 0,5 и более |
Таблица 3. Твердость материала.
| Твердость материала МНЦ15-20; | HB 10 -1 = 69; МПа |
| Твердость материала МНЦ15-20; | HB 10 -1 = 157; МПа |
Таблица 4. Физические свойства материала МНЦ 15-20 .
| T | E 10– 5 | a 10 6 | l | r | C | R 10 9 | |
| Град | МПа | 1/Град | Вт/(м·град) | кг/м3 | Дж/(кг·град) | Ом·м | |
| 1.4 | |||||||
| 16,6 | |||||||
Таблица 5. Литейно-технологические свойства материала МНЦ 15-20
| Температура плавления, °C | |
| Температура горячей обработки,°C | 800-970 |
| Температура отжига, °C | 700-750 |
Обозначения:
Механические свойства :
sв – Предел кратковременной прочности , [МПа]
sT – Предел пропорциональности (предел текучести для остаточной деформации), [МПа]
d5 – Относительное удлинение при разрыве , [ % ]
y – Относительное сужение , [ % ]
KCU – Ударная вязкость , [ кДж / м2]
HB – Твердость по Бринеллю , [МПа]
Физические свойства :
T – Температура, при которой получены данные свойства , [Град]
E – Модуль упругости первого рода , [МПа]
a – Коэффициент температурного (линейного) расширения (диапазон 20o – T ) , [1/Град]
l – Коэффициент теплопроводности (теплоемкость материала) , [Вт/(м·град)]
r – Плотность материала , [кг/м3]
C – Удельная теплоемкость материала (диапазон 20o – T ), [Дж/(кг·град)]
R – Удельное электросопротивление, [Ом·м]
Свариваемость :
без ограничений – сварка производится без подогрева и без последующей термообработки ограниченно свариваемая – сварка возможна при подогреве до 100-120 град. и последующей термообработке
трудносвариваемая – для получения качественных сварных соединений требуются дополнительные операции: подогрев до 200-300 град. при сварке, термообработка после сварки – отжиг
Требования к прокату
1. Ленты изготовляют в соответствии с требованиями из нейзильбера марки МНЦ 15-20
2. Ленты из нейзильбера изготовляют в мягком, полутвердом, твердом и особо твердом состоянии.
3Поверхность лент должна быть чистой, т.е свободной от загрязнений, затрудняющий осмотр, и не должна иметь плен, трещин, пузырей, раковин, надрывов, вмятин.
Допускаются цвета побежалости, местные покраснения и незначительные потемнения, следы технологической смазки, а также малозначительные местные дефекты – уколы, царапины ,шероховатость, не выводящие ленты при контрольной зачистке за предельные отклонения по толщине .
Допускается качество поверхности контролировать по образцам, согласованным между изготовителем и потребителем.
4. Ленты должны быть ровно обрезаны, не должны иметь значительных заусенцев. Мятая и рваная кромки не допускаются. Допускается незначительная волнистость, исчезающая при контрольном изгибе вокруг оправки.
5.Серповидность лент не должна превышать 3 мм и 1 мм длины.
megaobuchalka.ru
МНЦ15-20 – Проминвест-НН
| Марка : | МНЦ15-20 |
| Классификация : | Медно-никелевый сплав |
| Дополнение: | Тип сплава – нейзильбер |
| Применение: | пружины реле, детали для электротехники, детали, получаемые глубокой вытяжкой, столовые приборы; сплав хорошо деформируется в холодном состоянии, коррозионно-стойкий, хорошие пружинные свойства. |
| Зарубежные аналоги: | Известны |
Химический состав в % материала МНЦ15-20
ГОСТ 492 – 2006
| Ni+Co | Fe | C | Si | Mn | S | P | Cu | As | Pb | Mg | Zn | Sb | Bi | Примесей |
| 13.5 – 16.5 | до 0.3 | до 0.03 | до 0.15 | до 0.3 | до 0.01 | до 0.005 | 60.6 – 68.5 | до 0.01 | до 0.02 | до 0.05 | 18 – 22 | до 0.002 | до 0.002 | всего 0.9 |
Литейно-технологические свойства материала МНЦ15-20 .
| Температура плавления : | 1080 °C |
| Температура горячей обработки : | 800 – 970 °C |
| Температура отжига : | 700 – 750 °C |
Механические свойства при Т=20oС материала МНЦ15-20 .
| Сортамент | Размер | Напр. | sв | sT | d5 | y | KCU | Термообр. |
| – | мм | – | МПа | МПа | % | % | кДж / м2 | – |
| Проволока мягк., ГОСТ 5220-78 | 343 | 15-30 | ||||||
| Проволока тверд., ГОСТ 5220-78 | 686-1078 | |||||||
| Лента мягк., ГОСТ 5187-2003 | 340 | 27-30 | ||||||
| Лента тверд., ГОСТ 5187-2003 | 540-690 | 2 | ||||||
| Полоса мягк., ГОСТ 5063-73 | 340 | 35 | ||||||
| Полоса тверд., ГОСТ 5063-73 | 540 | 1 |
| Твердость МНЦ15-20 , Сплав мягкий | HB 10 -1 = 69 МПа |
| Твердость МНЦ15-20 , Сплав мягкий | HB 10 -1 = 157 – 171 МПа |
Физические свойства материала МНЦ15-20 .
| T | E 10– 5 | a 10 6 | l | r | C | R 10 9 |
| Град | МПа | 1/Град | Вт/(м·град) | кг/м3 | Дж/(кг·град) | Ом·м |
| 20 | 1.35 | 8600 | 398 | 260 | ||
| 100 | 16.6 |
Зарубежные аналоги материала МНЦ15-20
Внимание! Указаны как точные, так и ближайшие аналоги.| Франция | Англия | Польша | Чехия | Inter |
| AFNOR | BS | PN | CSN | ISO |
www.prominvest-nn.ru
Сплав МНЦ 15-20 + Аноды, графит, припой… › Русский металл
Цена: договорная – от объёма, заполните заявку RUB
Под заявку реализуем сплав МНЦ 15-20 разных форм поставки.
Сплав МНЦ 15-20 является медно-никелевым сплавом, одной из разновидностей нейзильбера.
Согласно ГОСТ 492, химический состав сплава МНЦ 15-20 должно быть следующим:
– цинк – не более 18-22%;
– никель и кобальт – в диапазоне от 13,5 до 16,5%;
– остальное – медь – 60,6-68,5%;
– примеси – в пределах 0,9%.
По ГОСТ 492 температуры работы со сплавом МНЦ 15-20 должны находиться в следующих диапазонах:
– плавление – 1080°С;
– обработка – в диапазоне от 800 до 970°С;
– отжиг – в пределах 700-750°С.
Формы выпуска сплава МНЦ 15-20 – разнообразны. Основные – холоднодеформированная твердая и мягкая нейзильберовая проволока круглого сечения, диаметром 0,1-5 мм, в катушках или бухтах; либо заготовки диаметром до 12 мм, а также твердые и мягкие ленты и полосы.
Предел текучести сплава МНЦ 15-20, в зависимости от формы выпуска, колеблется в диапазоне 340-1078 Н/мм2. Относительное удлинение изделий из сплава МНЦ 15-20 при разрыве составляет от 2 до 35%. Модуль продольной упругости данного сплава равен 1,35*10-5 МПа. Удельная теплота нагревания данного сплава – 398 Дж/(кг*град).
Важная особенность сплава МНЦ 15-20 – выполненные из него изделия могут использоваться для работы во влажной и активной среде, так как сплав МНЦ 15-20 обладает высокой коррозионной стойкостью. Также сплав МНЦ 15-20 имеет хорошую релаксационную стойкость.
Данные свойства делают сплав МНЦ 15-20 незаменимым в изготовлении медицинских инструментов и санитарной техники, водяной и паровой арматуры. Также этот сплав нашел более утилитарное применение – в ювелирных изделиях, особенно финифти и филиграни, а также – столовой посуде.
russkijmetall.ru
МНЦ15-20 | uralspecmet.ru
до 0.03| Ni+Co | Fe | C | Si | Mn | S | P | Cu | As | Pb | Mg | Zn | Sb | Bi | Примесей |
| 13.5 -16.5 | до 0.3 | до 0.15 | до 0.3 | до 0.005 | до 0.005 | 60.6 -68.5 | до 0.01 | до 0.02 | до 0.05 | 18 -22 | до 0.002 | до 0.002 | всего 0.9 |
Примечание: Cu – основа; процентное содержание Cu дано приблизительно
Механические свойства при Т=20oС материала МНЦ15-20
.
| Сортамент | Размер | Напр. | sв | sT | d5 | y | KCU | Термообр. |
| – | мм | – | МПа | МПа | % | % | кДж / м2 | – |
| сплав мягкий | 400-450 | 40-50 | ||||||
| сплав твердый | 600-720 | 2-3 |
| Твердостьматериала МНЦ15-20 , сплав мягкий | HB 10 -1 = 69 МПа |
| Твердостьматериала МНЦ15-20 , сплав мягкий | HB 10 -1 = 157 – 171 МПа |
Физические свойства материала МНЦ15-20 .
| T | E 10– 5 | a 10 6 | l | r | C | R10 9 |
| Град | МПа | 1/Град | Вт/(м·град) | кг/м3 | Дж/(кг·град) | Ом·м |
| 20 | 1.4 | 8700 | 398 | 260 | ||
| 100 | 16.6 |
Литейно-технологические свойства материала МНЦ15-20 .
| Температура плавления, °C : | 1080 |
| Температура горячей обработки,°C : | 800 – 970 |
| Температура отжига, °C : | 700 – 750 |
Обозначения:
| Механические свойства : | |
| sв | – Предел кратковременной прочности, [МПа] |
| sT | – Предел пропорциональности(предел текучести для остаточной деформации), [МПа] |
| d5 | – Относительное удлинение при разрыве, [ % ] |
| y | – Относительное сужение , [ % ] |
| KCU | – Ударная вязкость , [ кДж / м2] |
| HB | – Твердость по Бринеллю , [МПа] |
| Физические свойства : | |
| T | – Температура,при которой получены данные свойства , [Град] |
| E | – Модуль упругости первого рода , [МПа] |
| a | – Коэффициент температурного (линейного) расширения(диапазон 20o – T ) , [1/Град] |
| l | – Коэффициент теплопроводности(теплоемкость материала) , [Вт/(м·град)] |
| r | – Плотность материала, [кг/м3] |
| C | – Удельная теплоемкость материала (диапазон 20o – T ), [Дж/(кг·град)] |
| R | – Удельное электросопротивление, [Ом·м] |
uralspecmet.ru
