Модернизация вертикально-фрезерного станка 6Т13Ф4
Модернизация вертикально-фрезерного станка 6Т13Ф4
Компания ООО “Ремстанмаш” окончила проект по модернизации вертикально-фрезерного станка 6Т13Ф4, данный проект был на согласовании с заказчиком практически год и после подписания договора первая стружка была снята через 20 календарных дней. Все комплектующие были включая систему ЧПУ NC-210 компании Балт-Систем были в наличии, отладка автоматики производилась прямо на станке, в результате станок был настроен конкретно по желанием оператора и конечно строго по ТЗ заказчика.
Назначение и область применения.
Вертикальный консольно-фрезерный станок 6Т13Ф3 предназначен для фрезерования всевозможных контурных и объемных деталей сложного профиля из стали, чугуна, труднообрабатываемых и цветных металлов. Применяется в условиях единичного и серийного производства.
Фрезерные работы выполняются, главным образом, цилиндрическими, угловыми, фасонными, торцовыми, концевыми и другими фрезами.
На станке 6Т13Ф3 можно обрабатывать вертикальные и горизонтальные плоскости, пазы, углы, рамки, зубчатые колеса и др. Исполнение для внутренних и экспортных поставок, по условиям эксплуатации — УХЛ4 по ГОСТ 15150—69 для макроклиматических районов с умеренным и холодным климатом, 0,4 — для макроклиматических районов как с сухим, так и с влажным тропическим климатом.
Особенности конструкции фрезерного станка 6Т13Ф3.
Как правило первые модели станков с ЧПУ оснащали устройством 2С42, позволяющим вести обработку изделий в режиме программного управления одновременно по трем координатам: продольной и поперечной (перемещение стола и салазок с обрабатываемой деталью) и вертикальной (перемещение ползуна с инструментом).
Увеличено рабочее пространство станка. Станок оснащен следящими приводами подач с высокомоментными электродвигателями постоянного тока.
В шпиндельном узле применен упорно-радиальный сдвоенный шарикоподшипник четвертого класса точности, обеспечивающий длительный режим работы на максимальных оборотах шпинделя без существенного нагрева опор и повышающий осевую жесткость шпинделя.
Для повышения жесткости кинематических цепей приводов подач в опорах винтов вертикального и поперечного перемещений встроены комбинированные игольчато-роликовые подшипники типа 504000, а опоры винта продольного перемещения стола выполнены заодно с корпусом редуктора.
Предусмотрена автоматическая система смазки механизмов и направляющих станка.
Вертикальный консольно-фрезерный станок 6Т13Ф3 работает в автоматическом цикле, что позволяет организовать многостаночное обслуживание. Класс точности станка — Н по ГОСТ 8—82Е
Шероховатость поверхности Rz = 20 мкм.
Разработчик — Горьковское станкостроительное производственное объединение.
В результате проведённой модернизации станка заказчик получил стабильно работающую единицу станочного оборудования которая прослужит не один год.
Заявку на расчёт стоимости модернизации вашего станка вы можете отправить здесь https://cnchelp.ru/upgrade
Модернизация станков, установка новейших систем ЧПУ
Модернизация станков, установка новейших систем ЧПУ, электроприводов, УЦИ, контроллеров.
-За время существования отечественного станкостроения в процессе развития значительный прогресс произошел в области электроники, что касается механической части станков, существенных изменений не произошло. Станки с ЧПУ, выпущенные в начале 90-х годов, по своим техническим параметрам соответствуют основным требованиям в металлообработке и имеют достаточно большой запас прочности механической части , но что касается электроники они полностью устарели. Нашим специалистам, в результате использования современных технологий, удается убрать эти недостатки, мы проводим полную модернизацию станка с установкой новейших систем электроавтоматики, ЧПУ, электроприводов, устройств цифровой индикации, контроллеров и т.д.

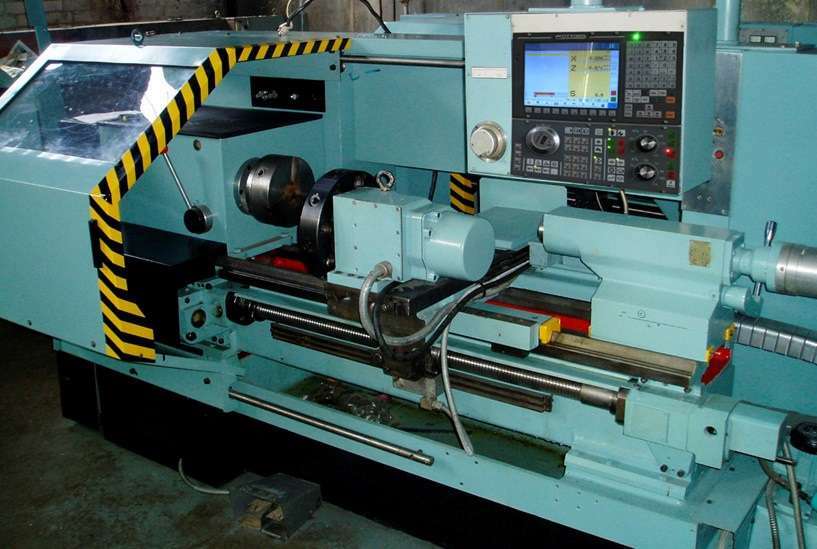

-При замене морально устаревших систем на современные системы ЧПУ значительно повышается надежность, точность, производительность, сокращаются производственные циклы, большой объемом памяти под хранение технологических программ, аналоговое и цифровое управление приводами, подключение всевозможных датчиков и т. д. Все эти показатели повышают экономическую эффективность производства. Пример станка 16А20Ф3С39
-Замена главного привода постоянного тока с тахогенератором на асинхронный электродвигатель в комплекте с частотным преобразователем. В результате привод без системы коллекторных и тахогенераторных щеток, герметичная конструкция двигателя, что предотвращает попадания стружки и влаги, значительно повышает надежность конструкции. Плавный /без повышенных пусковых токов и механических ударов/ разгон, экономия электроэнергии, защита от перегрузок и т.д. данные преобразователи были установлены нами на продольно шлифовальный станок 3510(МС-339)
-Замена электродвигателей постоянного тока на сервопривод . В результате синхронные двигатели без системы коллекторных и тахогенераторных щеток, герметичная конструкция двигателя, что предотвращает попадания стружки и влаги, значительно повышает надежность конструкции. Встроенные в серводвигатели энкодеры повышает точность обработки перемещений и т. д. Нами были установлены с.-привода ф. OMRON и двигатели YASKAWA EL. мод. SGMGH-3ODC (Япония)
-На станки со стойкой НЦ31 на штатное место производим монтаж современной 2-х платной стойки ЧПУ НЦ31М. При этом значительная экономия средств, простота и надежность в эксплуатации, отпадает необходимость в переобучении обслуживающего персонала, т.к. используется прежнее программное математическое обеспечение. Большой объемом памяти позволяет хранение технологических программ и т.д.
—При модернизации станков 6Т12,13 6Т82,83 и т.д. была произведена замена промежуточных реле на компактные контроллеры (OMROM, DELTA el.), что значительно повышает надежность, возможность программировать штатные и дополнительные циклы.
-Производим модернизацию привода многоступенчатого на бесступенчатой, с плавной регулировкой оборотов шпинделя на базе частотного привода с установкой УЦИ. В результате плавный, без повышенных пусковых токов и механических ударов разгон, что снижает нагрузку на двигатель, появляется возможность снижения мощности приводного двигателя при этом значительно экономится электроэнергия, используется электронная защита от перегрузок. После проведенной модернизации фрикционные муфты отсутствуют.
Пакеты модернизации ЧПУ | MS-Tech
Перейти к содержимомуИдет загрузка…
В дополнение к приведенным ниже пакетам модернизации машины мы можем настроить нашу систему в соответствии с вашей машиной и вашими конкретными потребностями, даже если ваша машина не указана ни в одной из категорий ниже.

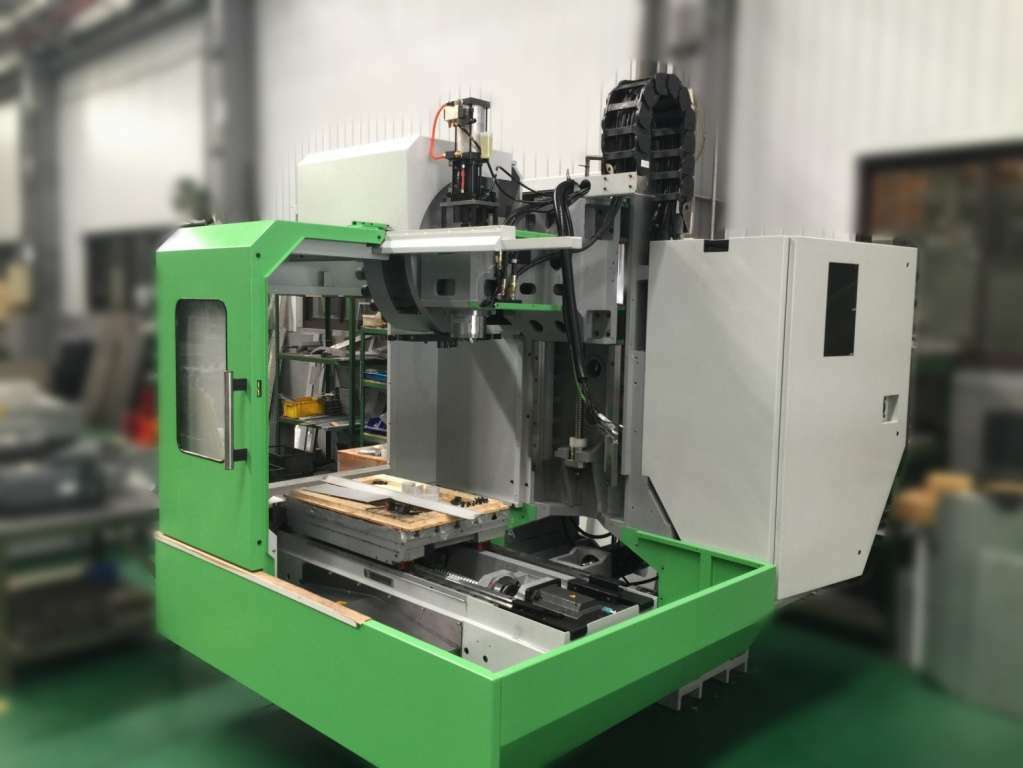

Наименование пакетов модернизации ЧПУ | Примечания |
---|---|
Фрезерный станок Aciera Пакет модернизации ЧПУ | Пакет модернизации | ARTRAN AMCV-1060 M ACHINGEN CENTER CNC MORFIT PACKER | Пакет модернизации |
Bostomatic4-Axis Melling Machin Пакет | |
Bullard Dyn-Au-Turn 42” Пакет дооснащения ЧПУ VTL | Пакет обновления |
Стол для шпагата Bullard Dyn-Au-Turn Комплект дооснащения ЧПУ VTL | Upgrade Package |
BurgMaster VTC 250/300 milling machine CNC retrofit package | Upgrade Package |
C.![]() | Upgrade Package |
Campbell grinder CNC retrofit package | Пакет обновлений |
Cincinnati Milacron 3-шпиндельный портальный фрезерный станок, пакет модернизации ЧПУ | Пакет обновлений |
Cincinnati Milacron 10HC, горизонтальный обрабатывающий центр, пакет модернизации ЧПУ | Upgrade Package |
Cincinnati Milacron 10VC machining center CNC retrofit package | Upgrade Package |
Cincinnati Milacron 15VC machining center CNC retrofit package | Upgrade Package |
Cincinnati Milacron 20HC horizontal machining center CNC retrofit package | Пакет обновлений |
Cincinnati Milacron 20V 5-осевой фрезерный станок Пакет модернизации ЧПУ | Upgrade Package |
Cincinnati Milacron 20VC machining center CNC retrofit package | Upgrade Package |
Cincinnati Milacron Arrow-500 machining center CNC retrofit package | Upgrade Package |
Cincinnati Milacron Arrow-750 machining center CNC retrofit package | Пакет обновлений |
Обрабатывающий центр Cincinnati Milacron Arrow-1000, пакет модернизации ЧПУ | Пакет обновлений |
Cincinnati Milacron Arrow-1250 Обработка CNC Modfit Package | Пакет модернизации |
Cincinnati Milacron Avenger Cnce Retrofit Drotfit | .Пакет обновления |
Обрабатывающий центр Cincinnati Milacron Sabre-1250 Пакет модернизации ЧПУ | Пакет обновления |
Cincinnati Milacron T-10 horizontal machining center CNC retrofit package | Upgrade Package |
Cincinnati Milacron Talon-208 lathe CNC retrofit package | Upgrade Package |
Citizen swiss screw machine CNC retrofit package | Upgrade Package |
Пакет модернизации токарного станка с ЧПУ Compact Manufacturing System (CMS) | Пакет модернизации |
Cosmec Conquest -250 Router Пакет модернизации ЧПУ | Upgrade Package |
DevLieg 43H-72 4-Axis horizontal milling machine CNC retrofit package | Upgrade Package |
Excello 4-Axis work center CNC retrofit package | Upgrade Package |
Feeler lathe CNC retrofit пакет | Пакет обновлений |
Обрабатывающий центр Femco VMC800, пакет модернизации ЧПУ | Пакет обновлений |
Фрезерный станок VB-50, фрезерный станок, пакет модернизации ЧПУ | Upgrade Package |
Giddings & Lewis 15U lathe CNC retrofit package | Upgrade Package |
Giddings & Lewis 48” VTL lathe CNC retrofit package | Upgrade Package |
Given GH-32 lathe CNC retrofit package | Пакет обновлений |
Пакет модернизации ЧПУ токарного станка Hardinge HNC | Пакет модернизации |
Пакет модернизации токарного станка с ЧПУ HES NC-100 | Upgrade Package |
Hillier CNC milling machine retrofit package | Upgrade Package |
Hitachi Seiki 4NE/4NF lathe CNC retrofit package | Upgrade Package |
Hitachi Seiki 500 Horizontal milling machine CNC retrofit package | Пакет модернизации |
Пакет модернизации ЧПУ для токарного станка Hitachi Seiki HT25 | Пакет модернизации |
Пакет модернизации ЧПУ для токарного станка Hitachi Seiki HT-20 | Upgrade Package |
Hitachi Seiki VK-45 machining center CNC retrofit package | Upgrade Package |
Ikegai AX30N lathe CNC retrofit package | Upgrade Package |
Ikegai FX25N lathe CNC retrofit package | Upgrade Packagecnc -machine-control-upgrade-package/”> Пакет обновления |
Обрабатывающий центр Kasuga Quantum 2000V Пакет модернизации ЧПУ | Пакет обновления |
Kearney & Tracker 5-Axis machining center CNC retrofit package | Upgrade Package |
Kearney & Tracker MM-600 horizontal machining center CNC retrofit package | Upgrade Package |
Kearney & Tracker MM-800 horizontal обрабатывающий центр Пакет дооснащения ЧПУ | Пакет обновления |
Газовая резка Koike Пакет дооснащения ЧПУ | Пакет обновления |
Kuraki KV-1600W Обучающийся центр CNC Mrodfit Package | Пакет модернизации |
L & W Cinch-Mill25.![]() | |
Обрабатывающий центр Makino h3513, пакет модернизации ЧПУ | Пакет модернизации |
Обрабатывающий центр Matsuura MC500V, пакет модернизации ЧПУ | Upgrade Package |
Matsuura MC600V machining center CNC retrofit package | Upgrade Package |
Matsuura MC1000VS2 machining center CNC retrofit package | Upgrade Package |
Matsuura MC7100V machining center CNC retrofit package | Upgrade Package |
Пакет модернизации ЧПУ для токарного станка Mazak ST-15 | Пакет модернизации |
Обрабатывающий центр Mazak VMC-16 Пакет модернизации ЧПУ | Upgrade Package |
Mitsui Seiki VS5A machining center CNC retrofit package | Upgrade Package |
Miyano BNC lathe CNC retrofit package | Upgrade Package |
Mori Seiki AL-2 lathe CNC retrofit package | Upgrade Пакет |
Пакет модернизации ЧПУ обрабатывающего центра Mori Seiki MV-35/40 | Пакет модернизации |
Пакет модернизации обрабатывающего центра Mori Seiki MV-35 | Upgrade Package |
Mori Seiki SL-1A lathe CNC retrofit package | Upgrade Package |
Mori Seiki SL-2A lathe CNC retrofit package | Upgrade Package |
Mori Seiki SL-2B lathe CNC retrofit | Пакет обновлений |
Пакет модернизации ЧПУ для токарного станка Mori Seiki SL-2H | Пакет модернизации |
Пакет модернизации токарного станка Mori Seiki SL-3A с ЧПУ | Upgrade Package |
Mori Seiki SL-3H lathe CNC retrofit package | Upgrade Package |
Mori Seiki SL-3HS lathe CNC retrofit package | Upgrade Package |
Mori Seiki SL-4A lathe CNC retrofit package | Пакет обновлений |
Пакет модернизации ЧПУ для токарного станка Mori Seiki SL-5 | Пакет модернизации |
Пакет модернизации токарного станка Mori Seiki SL-6 с ЧПУ | Upgrade Package |
Mori Seiki TL-4 lathe CNC retrofit package | Upgrade Package |
Mori Seiki TL-5 lathe CNC retrofit package | Upgrade Package |
Natco Injection machine CNC retrofit package | Upgrade Package |
Обрабатывающий центр OKK MCV-500 Пакет модернизации ЧПУ | Пакет обновления |
Обрабатывающий центр Okuma Howa 5VA Пакет модернизации ЧПУ | Upgrade Package |
Okuma LB lathe CNC retrofit package | Upgrade Package |
Onsrud 5-Axis router CNC retrofit package | Upgrade Package |
Parpas milling machine CNC retrofit package | Upgrade Package |
Мостовой фрезерный станок Pond Пакет модернизации ЧПУ | Пакет модернизации |
Фрезерный станок Pratt and Whitney Wolverine Пакет модернизации ЧПУ | Upgrade Package |
Rambaudi milling machine CNC retrofit package | Upgrade Package |
Sacem 4-axis horizontal machining center CNC retrofit package | Upgrade Package |
Shizuoka ANS milling machine CNC retrofit package | Upgrade Пакет |
Обрабатывающий центр Shizuoka B-3V Пакет модернизации ЧПУ | Пакет обновлений |
Обрабатывающий центр Shizuoka B-10V Пакет модернизации ЧПУ | Upgrade Package |
Shoda NC516 4-spindle router CNC retrofit package | Upgrade Package |
Star SNC-10 Swiss machine CNC retrofit package | Upgrade Package |
Star SNC-15 Swiss machine CNC retrofit пакет | Пакет обновлений |
Станок Star SNC-25 Swiss, пакет модернизации ЧПУ | Пакет обновлений |
Starrag NB-125 5-осевой фрезерный станок, пакет модернизации ЧПУ | Upgrade Package |
Studer S32-12 grinder CNC retrofit package | Upgrade Package |
Tarus profiling milling machine CNC retrofit package | Upgrade Package |
TBI lathe CNC retrofit package | Upgrade Package |
Горизонтально-фрезерный станок Toshiba BTD-11B Пакет модернизации ЧПУ | Пакет модернизации |
Токарный станок Umaro CC17 VTL Пакет модернизации ЧПУ | Upgrade Package |
Van Dore Injection machine CNC retrofit package | Upgrade Package |
Viper VT-8 lathe CNC retrofit package | Upgrade Package |
Weldon 1623 grinder CNC retrofit package | Upgrade Package |
Пакет модернизации ЧПУ для 4-осевого горизонтально-фрезерного станка Wotan | Пакет модернизации |
Пакет модернизации ЧПУ Haas серии VF | Пакет обновлений |
Модернизация ЧПУ | Токарный станок, фрезерный станок, фрезерный станок и многое другое
Заинтересованы в решении FANUC для модернизации ЧПУ?
Свяжитесь с нами, чтобы получить дополнительную информацию о любом решении для модернизации ЧПУ или запросить ценовое предложение. Мы будем рады ответить на любые ваши вопросы, просто нажмите ниже, чтобы начать.
Свяжитесь с нами
Модернизация ЧПУ: продлите срок службы ваших станков с помощью новой системы управления FANUC
Модернизация устаревшей системы ЧПУ новой системой ЧПУ FANUC сократит долгосрочные затраты и повысит производительность станка, а также увеличит время безотказной работы, надежность и эффективность. Модернизация ЧПУ продуктами FANUC может помочь предприятиям соответствовать меняющимся производственным требованиям и растущим требованиям клиентов.
Запросить цену
Найдите свое решение для модернизации ЧПУ
Заинтересованы в модернизации ЧПУ для вашего старого станка, но не знаете, с чего начать? Загрузите приложение FANUC America для модернизации ЧПУ! Это приложение поможет вам собрать и отправить соответствующую информацию о вашем оборудовании и о том, как его дооснастить продукцией FANUC.
Что такое модернизация ЧПУ?
Модернизация ЧПУ модернизирует систему управления, серводвигатели и двигатели шпинделя, усилители двигателя, кабели и блоки ввода-вывода, включая панель оператора.
Загрузите нашу брошюру по модернизации ЧПУ
скачать брошюру
Подходит ли вам модернизация ЧПУ?
Оборудование, используемое в тяжелом строительстве, электроэнергетике и аэрокосмической промышленности, может стать хорошим кандидатом на модернизацию, поскольку оно, как правило, представляет собой более старое крупное оборудование, изготовленное из «хорошего железа» и не легко заменяемое. Многие из них начинают выходить из строя из-за устаревшей электроники, но из-за их большого размера замена всей машины нерентабельна. В этих случаях модернизация ЧПУ является отличным вариантом.
Запросить цену
Модернизация ЧПУ по сравнению с новыми станками
Модернизация стоит значительно меньше, чем новая машина, особенно если принять во внимание скрытые расходы, такие как инструменты, крепления, такелаж и фундамент. Кроме того, для новых машин может потребоваться дополнительное обучение операторов и обслуживающего персонала.
Модернизация ЧПУ может сократить расходы
Продолжение эксплуатации устаревшего оборудования влечет за собой ряд скрытых расходов, таких как время, необходимое для замены старых элементов управления. Это может привести к значительному увеличению общего времени простоя и производственных потерь.
Новые ЧПУ FANUC обеспечивают более высокую производительность
Новые ЧПУ FANUC оснащены функциями высокоскоростной обработки, которые могут ускорить обработку и сократить время цикла на целых 50 процентов. Новые технологии ЧПУ, такие как просмотр блока вперед, ускорение и замедление до и после интерполяции, наноинтерполяция, наносглаживание и автоматическое управление скоростью подачи, могут применяться для повышения стабильности и точности станков.
Модернизация ЧПУ FANUC приносит пользу 5-осевым станкам
В прошлом ограниченная технология ЧПУ делала 5-осевую обработку неэффективной, поэтому любые изменения в станке, заготовке, приспособлениях для заготовки или инструментах требовали пересмотра CAM-системы. Благодаря таким функциям, как управление центральной точкой инструмента и 3D-коррекция ошибок заготовки, 5-осевой рабочий процесс теперь может быть столь же эффективным, как и 3-осевой, при этом любые изменения корректируются прямо на ЧПУ.
Как получить максимальную отдачу от модернизации ЧПУ FANUC
Чтобы получить максимальную отдачу от модернизации ЧПУ, крайне важно обновить систему сервопривода и шпинделя до высокоскоростного цифрового интерфейса. Если система сервопривода и шпинделя не может идти в ногу со скоростью обработки блока ЧПУ, траектория инструмента не будет точной. . Если старый станок обменивается данными через аналоговый интерфейс с системой сервопривода и шпинделя, это повлияет на скорость и точность системы. Современные ЧПУ FANUC высокоинтегрированы и обмениваются данными по высокоскоростным оптоволоконным кабелям с сервоприводом и системой шпинделя, что создает высокопроизводительные системы, необходимые для обеспечения максимально гладкой поверхности контурных поверхностей.
Модернизация может сэкономить энергию
Когда серводвигатели и двигатели шпинделя станка постоянно ускоряются и замедляются при изменении скорости и направления во время обработки, они используют энергию и, соответственно, выделяют энергию в виде тепла. Однако новые цифровые приводы включают передовую электронику, которая регенерирует электроэнергию обратно на завод при торможении серводвигателей и двигателей шпинделя. В сочетании с устройствами с низкими потерями мощности и процессами обработки, обеспечиваемыми ЧПУ, затраты на электроэнергию станка могут быть снижены на 50 процентов.
Модернизация ЧПУ и преобразование ЧПУ — это одно и то же?
Для модернизации ЧПУ оборудование должно уже иметь ЧПУ. Преобразование ЧПУ включает в себя преобразование ручного станка в станок с ЧПУ.
Поговорите с нашими экспертами по модернизации сегодня!
