Фрезерование прямозубых цилиндрических и конических зубчатых колее

Основные сведения о зубчатом зацеплении. Зубчатые колеса находят широкое применение в машиностроении. Зубья цилиндрических колес бывают прямыми, косыми и шевронными (см. табл. 7, п. 10). На рис. 222 показаны элементы цилиндрического прямозубого колеса.

Окружность выступов De представляет собой наружную окружность заготовки зубчатого колеса. Делительная окружность dд делит зуб на две неравные части — верхнюю h’, называемую головкой зуба, и нижнюю h’, называемую ножкой зуба. Окружность впадин.Di проходит по основанию впадин зуба. Шагом зубьев t называется расстояние между одноименными (правыми или левыми) боковыми поверхностями (профилями) двух смежных зубьев колеса, взятое по дуге делительной окружности:

где t — шаг, мм;
d — диаметр делительной окружности, мм;
z — число зубьев зубчатого колеса.
Модулем зацепления m называется длина, приходящаяся по диаметру делительной окружности на один зуб колеса, т, е.

откуда следует, что dд = m*z.
Значения модулей гостированы. Стандарт устанавливает размерный ряд модулей от 0,05 до 100 мм для передач с цилиндрическими и коническими зубчатыми колесами, а также для червячных передач. Из формулы (35) следует, что

отсюда t = п • m = 3,14 m.
Для нормальных зубчатых колес высота головки зуба h’ равна модулю, т. е.
h’ = m,
Высота ножки зуба h’ равна 1,2 модуля: h’= 1,2m. Высота зуба h = h’+h’=m+l,2m= =2,2т.
Наружный диаметр зубчатого колеса (диаметр окружности выступов) равен диаметру делительной окружности (рис. 222) плюс высота двух головок зуба, т. е.

Толщина зуба по дуге делительной окружности

ГОСТ 1643 — 56 установлено 12 степеней точности зубчатых колес, обозначаемых в порядке убывания точности 1, 2, 3. .., 12.

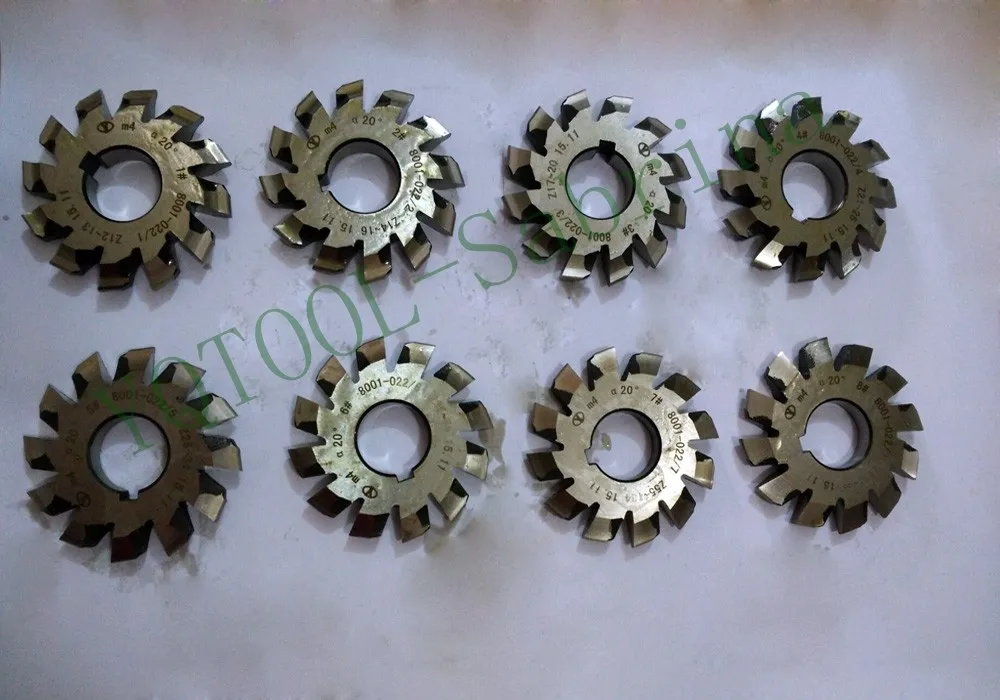

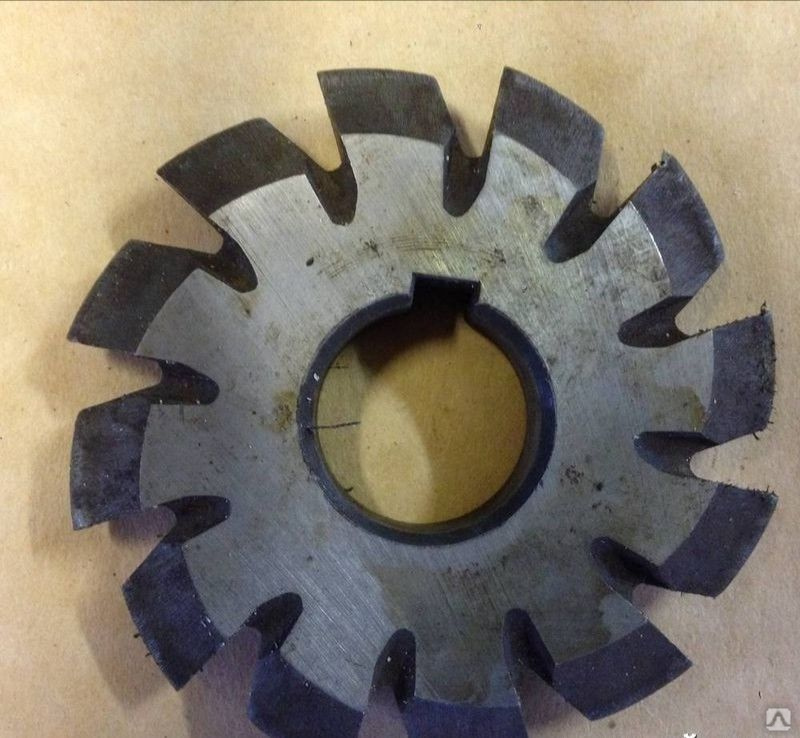

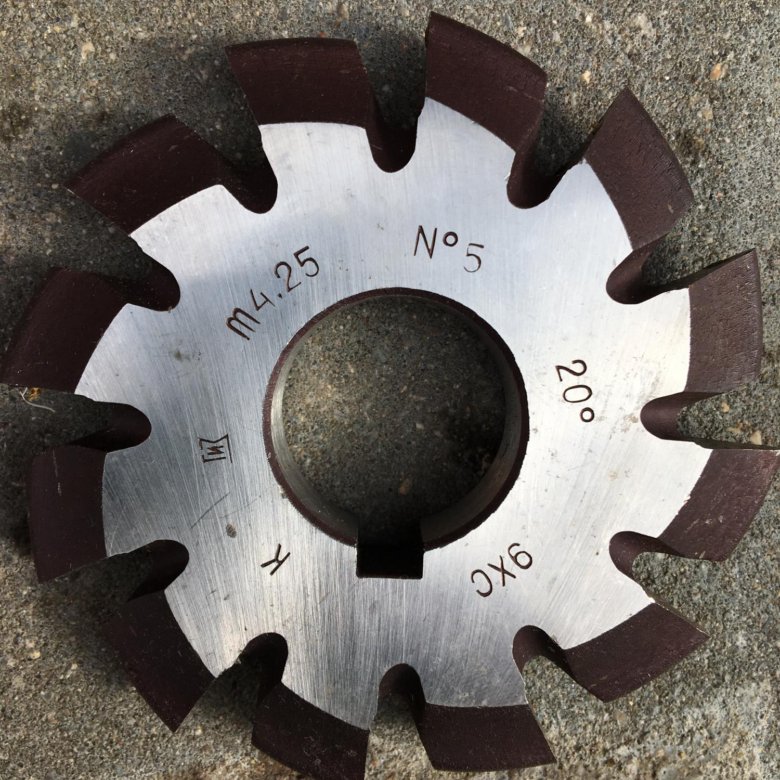

Дисковые и пальцевые модульные фрезы. Дисковые модульные фрезы предназначены для нарезания зубьев зубчатых колес методом копирования. Сущность метода состоит в том, что режущим инструментом последовательно или одновременно нарезают впадины зубчатого колеса, причем профиль инструмента должен точно соответствовать контуру этих впадин. Нарезают зубья на специальных зуборезных станках, а также на горизонтально- или универсально-фрезерных станках с помощью делительной головки. В последнем случае, после того как профрезеруют одну впадину между зубьями зубчатого колеса, заготовку поворачивают на.— оборота (г — число зубьев нарезаемого зубчатого колеса) и т. д. Дисковыми фрезами нарезают зубья зубчатых колес 9—10-й степени точности. На рис. 223 показаны дисковая модульная фреза (ГОСТ 10996 — 64). Дисковые модульные фрезы изготовляют с затылованным зубом и передним углом у = 0. Форма впадины двух зубчатых колес одного и того же модуля, но с разным числом зубьев неодинакова. Поэтому для каждого зубчатого колеса одного модуля, но с разным числом зубьев следовало бы иметь свою дисковую модульную фрезу, но практически это неприемлемо. Установлены комплекты дисковых модульных фрез, в которых каждая фреза данного модуля может быть использована для нарезания зубчатых колес с определенным числом зубьев. Профиль зуба фрезы комплекта рассчитывается по наименьшему числу зубьев зубчатого колеса в данном интервале.

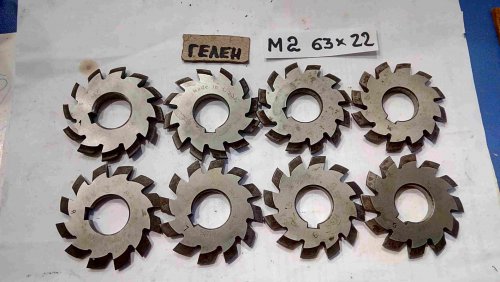

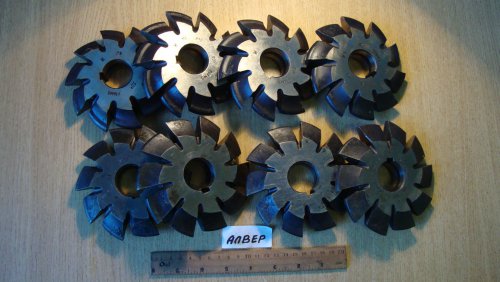

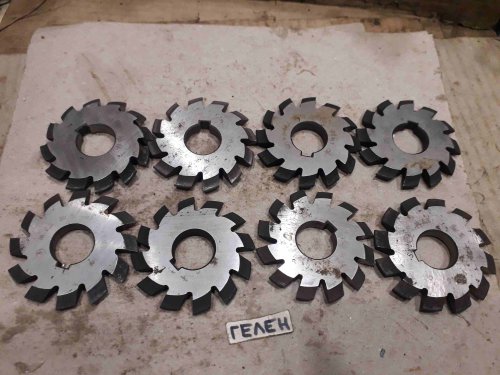

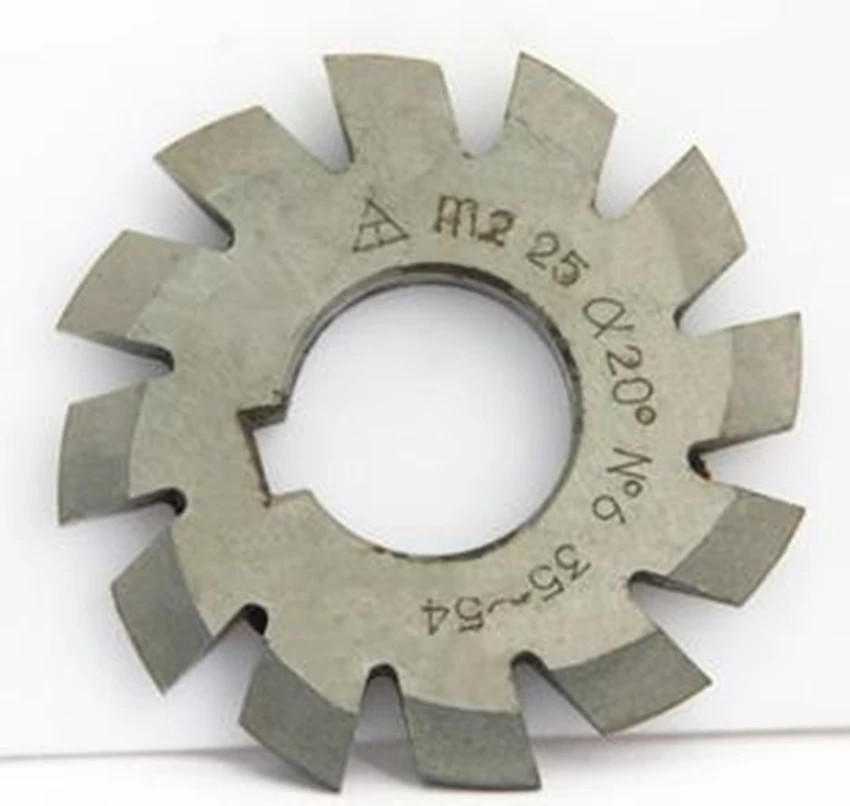

По ГОСТ 10996 — 64 принято три комплекта дисковых модульных фрез из 8, 15 и 26 шт. (табл. 22). Комплект из 8 шт. применяется для нарезания зубьев зубчатых колес с модулем до 8 мм, комплект из 15 шт. — для колес с модулем 9 —16 мм и комплект из 26 шт. — для колес с модулем свыше 16 мм. Для нарезания прямозубых зубчатых колес фрезы выбирают по табл. 22 с учетом числа зубьев колеса.
Пример. Подобрать дисковую модульную фрезу для нарезания прямозубого зубчатого колеса: т = 5 мм, z = 72 — из комплекта с числом фрез, равным 8.
То табл. 22 при z = 72 и т = 5мм требуется фреза № 7.

Пальцевые модульные фрезы (рис. 224) применяют для нарезания прямых, косых и шевронных зубьев на заготовках зубчатых колес больших модулей (больше 8 мм) в условиях единичного и мелкосерийного производства. Черновая пальцевая модульная фреза отличается от чистовой наличием стружколомательных канавок. После чернового фрезерования зубьев оставляют припуск на чистовую обработку.
Контроль толщины зуба. По стандарту для каждой степени точности установлены три группы норм:
нормы кинематической точности колеса;
нормы плавности работы колеса;
нормы контакта зубьев.
Контроль параметров цилиндрических зубчатых колес осуществляется с помощью специальных приборов для каждой из указанных трех групп норм.
Для контроля толщины зуба по хорде применяют кромочный и оптический штангензубомеры. Кромочный штангензубомер состоит из двух взаимно перпендикулярных линеек 9 и 1 (рис. 225), по которым скользят рамки 7 и 3 с нониусами. Нониусы связаны соответственно с губкой 6 и высотомером 5. Толщина зуба измеряется по шкале на линейке 9, а установка высотомера производится по шкале линейки 1.
Толщина зуба по постоянной хорде Snx определяется по формуле
Sn.x= 1,387 m,
где т — модуль измеряемого колеса,
мм.
Высота от вершины зуба до постоянной хорды
hn.x = 0,747 m.
На шкале высоты головки зуба, имеющейся на зубомере, при помощи винта с гайкой 2 устанавливают размер hn.x и после этого измеряют фактическую толщину зуба перемещением губки б относительно губки 4 при помощи винта с гайкой 8. Разность между измеренной величиной и расчетной и есть величина отклонения. Оптический зубомер (рис. 226) также предназначен для измерения толщины зуба по хорде. В корпусе прибора имеются две шкалы — вертикальная и горизонтальная. По первой устанавливают упор, а по второй

определяют толщину зуба.

Длину общей нормали L определяют по формуле
L = [l,476(2n-l) + 0,014z]*m. мм,
где z — число зубьев проверяемого колеса;
п — число зубьев между губками инструмента;
m — модуль, мм.
Длину общей нормали обычно не вычисляют по указанной формуле, а пользуются данными составленных по ней таблиц для зубчатых колес с модулем m = 1 мм, табличные данные затем умножают на модуль измеряемого колеса.

Длину общей нормали можно измерять штангенциркулем, специальным зубомерным микрометром и другими приборами.
Зубомерный микрометр (рис. 227) в отличие от обычного имеет измерительные губки в виде дисков. Губками зубомерного микрометра измеряют длину. L нескольких зубьев колеса трижды в одном и том же месте, покачивая всякий раз микрометр. За действительный размер L принимают среднее значение трех промеров.
Если измеренный размер L нарезанного колеса больше допустимого, то производится дополнительная обработка колеса.

Для контроля колебаний длины общей нормали применяют нормалемер (рис. 228). На круглой штанге 1 прибора размещены два наконечника с параллельными плоскостями. Один из них — 4 — установлен неподвижно,

другой — 3 — вместе со втулкой 2 перемещается только при настройке прибора. Наконечник 4 подвешен на пружинном параллелограмме для обеспечения параллельности губок. В процессе измерения перемещения наконечника передаются на индикатор 5. Нормалемер определяет только колебания длины общей нормали, которая не должна превышать допуска б0L до ГОСТ 1643 — 56. Настройку прибора производят по плиткам на номинальный размер.
Наладку станка для нарезания зубьев прямозубого зубчатого колеса разберем на примере.

Требуется нарезать зубья зубчатого колеса на горизонтально-фрезерном станке. Для фрезерования согласно операционной карте необходимы следующие принадлежности и инструменты: делительная головка, задняя бабка, поводковый патрон, хомутик, центр к задней бабке делительной головки, оправка требуемого диаметра для закрепления заготовки, фрезерная оправка с набором установочных колец и, кроме того, дисковая модульная фреза требуемого модуля из набора фрез; штангензубомер для контроля толщины зуба, контрольный валик, индикатор, шаблон.

Как надо установить делительную головку, заготовку и фрезу, показано на рис. 229 и 230.
На рис. 229 показан случай фрезерования зубчатого колеса с горизонтальным расположением шпинделя делительной головки.
Оправку устанавливают в центрах делительной головки. На конец шпинделя делительной головки надевают поводковый патрон, который при помощи хомутика, закрепленного на оправке, передает вращательное движение со шпинделя головки на оправку с насаженной на ней заготовкой.

Если же конструкция детали не позволяет устанавливать ее на оправке, применяют трехкулачковый патрон.
Фрезу устанавливают в диаметральной плоскости относительно заготовки известным уже способом (см. стр. 184).
На рис. 230 показано фрезерование зубчатого колеса с вертикальным расположением шпинделя делительной головки. Заготовка закрепляется в трехкулачковом патроне. В этом случае необходимо выверить заготовку, например, с помощью индикатора и обеспечить биение по наружному диаметру в установленных пределах.
Порядок зубофрезерования следующий:
1. Установить упоры автоматического выключения продольной подачи.
2. Включить кнопкой «пуск» станок.
3. Установить дисковую модульную фрезу по центру заготовки в диаметральной плоскости на высоту зуба, так же как и при обработке канавок на цилиндрических поверхностях.
Установку фрезы на высоту зуба можно произвести также пробными проходами с проверкой правильности профиля зубомером или нормалемером.
4. Подвести заготовку к фрезе, включить систему охлаждения, включить механическую продольную подачу и профрезеровать первую впадину между зубьями. Проверить шаблоном профиль впадины зуба. При несоответствии профиля впадины и шаблона произвести необходимую корректировку по высоте стола.
5. Отвести стол в исходное положение, освободить

шпиндель делительной головки и произвести деление. Застопорить шпиндель делительной головки и профрезеровать вторую впадину. Проверить штангензубомером толщину зуба по постоянной хорде в соответствии с формулами (см. стр. 189).
6. Произвести фрезерование остальных зубьев зубчатого колеса.
7. Выключить станок, снять оправку с обработанным зубчатым колесом и сдать на контроль.
Виды брака при фрезеровании зубьев зубчатых колес
1. Неправильное число зубьев нарезанного зубчатого колеса. Причина — ошибка при делении.
2. Неравномерный шаг зубьев (зубья имеют разную толщину). Причины: небрежность рабочего при отсчете отверстий делительного круга, неправильно выбран делительный круг, рабочий не пользовался раздвижным сектором либо вращал рукоятку в разных направлениях.
3. Неправильная высота и толщина зубьев. Причина — ошибка в отсчете глубины фрезерования.
4. Профиль зубьев несимметричен относительно диаметральной плоскости. Причина — неправильная установка фрезы в диаметральной плоскости.
5. Неправильные размеры зуба по одному или нескольким из параметров: высота зуба, толщина зуба, шаг зубьев. Причина — неправильно выбрана дисковая модульная фреза либо по модулю, либо по номеру в комплекте.
6. Низкий класс чистоты обработанной поверхности профиля зубьев. Причина та же, что и при обработке канавок на цилиндрических поверхностях.

Автор – nastia19071991

Фреза червячная питчевая

Фрезы червячные питчевые – это обычные червячные фрезы с одним единcтвенным отличием. что выполнены по расчётам английской системы мер, где единицей измерений служит дюйм, а не привычный нам сантиметр при расчёте Модуля фрезы…

И вот многие технологи задаются такими вопросами, на которые не могут сразу найти ответ:

  • что такое Питч (Pitch) и что такое питчевая червячная фреза?
  • как рассчитать Питч (Pitch) взяв в сравнении Модуль червячной фрезы?
  • чему соответствует один Питч (Pitch)?
  • какой модуль соответствует одному Питчу?
  • какому Модулю (М) соответствует определённый Питч (Р)?
  • как выбрать питчевую червячную фрезу и не ошибиться в её модуле?
  • формула расчёта Питча?

Американский стандарт на питчевые фрезы ANSI B92.1-1996 Involute Splines and Inspection pitch – 1 часть

Американский стандарт на питчевые фрезы ANSI B92.1-1996 Involute Splines and Inspection pitch – 2 часть

Американский стандарт на питчевые фрезы ANSI B92.1-1996 Involute Splines and Inspection pitch – 3 часть

В странах, которые используют английскую систему мер измерений, зубчатые колёса рассчитываются по Диаметральному шагу – Diametral-pitch  (Dp) и по Шагу окружности – Circular-pitch (Cp)

Диаметральный шаг (Dp) – число зубьев (Z), соответствующее 1 дюйму диаметра начальной окружности.  И чтобы вычислить диаметральный Питч нужно 25,4 разделить на Модуль –  Dp=25.4/М или 3,14 разделить на Шаг по окружности

– Dp=3.14/Cp

Шаг окружности (Ср) – величина шага в дюймах, измеренного по начальной окружности. А для определения шага окружности нужно 3,14 разделить на диаметральный шаг – Ср=3,14/Dpили Модуль разделить на 8,09 – Ср=М/8,09

А чтобы определить  Модуль зная Питч. нужно 25,4 разделить на Питч – М=25,4/Dp или 8,09 умножить на Шаг по окружности М=8,09*Ср

Соответствия английского Питча Модулю Вы можете увидеть ниже, а если Вам необходимы и другие формулы расчета величин питчевых червячных фрез, то используйте эти  формулы расчёта ПИТЧА .
