5. Что называется модулем упругости? Для каких материалов он больше, для каких меньше?
Модуль Юнга (модуль нормальной упругости, модуль упругости) — физическая величина, характеризующая способность материала сопротивляться растяжению, сжатию при упругой деформации. Модули упругости являются фундаментальными физическими величинами, характеризующими механические свойства материалов. Их измерение весьма важно при изучении физико-механических свойств вещества. Модули упругости входят в качестве коэффициентов в соотношения, связывающие напряжения и деформации в твердом теле, и используются в расчетах напряженно-деформированного состояния этих тел. Модуль Юнга зависит только от свойств материала и не зависит от размеров и формы тела. У большинства конструкционных материалов при малых деформациях связь между напряжениями и деформациями является линейной и выражается законом Гука:
Теоретические значения модулей упругости материалов, используемых в лабораторной работе:
Для
вышеперечисленных металлов модуль
упругости определяется очень высоким
порядком – Гига – 10^9.
6. Какие факторы влияют на точность определения модулей упругости резонансным методом? Как повысить точность?
Одним из наиболее распространенных динамических методов, использующих непрерывные колебания, является резонансный метод. Он основан на использовании явления резонанса в исследуемом образце, совершающем вынужденные механические колебания. Резонанс возникает при совпадении частоты вынуждающей силы с одной из частот собственных колебаний образца и характеризуется максимальной амплитудой колебаний. Обычно испытанию подвергаются образцы материала в виде тонкого призматического стержня.
Модуль Юнга (модуль упругости) можно определить следующим образом:
Из формулы видно, что модуль упругости прямо пропорционален квадрату скорости продольной волны, которая определяется следующим выражением:
Чем
меньше амплитудное значение внешней
вынуждающей силы по сравнению с
максимальной нормальной силой, возникающей
в образце при резонансе, тем ниже
погрешность, связанная с использованием
этой формулы.
Также модуль Юнга зависит от модуля скорости, который определяется следующим выражением:
Таким образом, точность определения модуля E зависит от точности измерения скоростей продольной и поперечной волн в неограниченной среде. Измерение скоростей продольной и поперечной волн, может быть осуществлено с большей точностью, чем измерение перемещений в статических методах. Поэтому точность определения модулей упругости в динамических методах выше, чем в статических (примерно на порядок)!
измерение, наполнители, ГОСТ, влажность, нагрузка, прочность, армирование, испытания
Одной из основных задач проектирования является рациональный выбор сечения профиля и материала строительной конструкции. Необходимо найти золотую середину, при которой выбранный размер при оптимальной массе будет под воздействием расчётных нагрузок обеспечивать сохранение формы. При этом нельзя допустить перерасход материала и соответственно увеличение финансовых затрат. С этой целью технологами был разработан модуль упругости бетона. От чего зависит показатель и как проходят испытания, расскажем сегодня в обзоре Homius.
Содержание статьи
- 1 Модуль упругости: что это такое и его единицы измерения
- 2 Факторы, влияющие на модуль Юнга
- 2.1 Качество и количество заполнителей
- 2.2 Класс материала
- 2.3 Как влияют на показатель влажность и температурные значения
- 2.4 Время воздействия нагрузки и условия твердения смеси
- 2.5 Возраст бетона и армирование конструкции
- 3 Способы определения модуля упругости
- 3.1 Механический способ
- 3.1.1 Материалы и инструменты
- 3.1.2 Схема испытания образцов
- 3.2 Ультразвуковое исследование
- 3.1 Механический способ
- 4 Резюме
Модуль упругости: что это такое и его единицы измерения
Ещё в середине XVII века во многих странах учёные начали заниматься исследованием материалов. Они применяли различные методики и технологии для определения характеристик прочности. Учёный из Англии Роберт Гук сформулировал главные правила удлинения упругих тел под воздействием нагрузки, благодаря ему было введено понятие модуля Юнга.

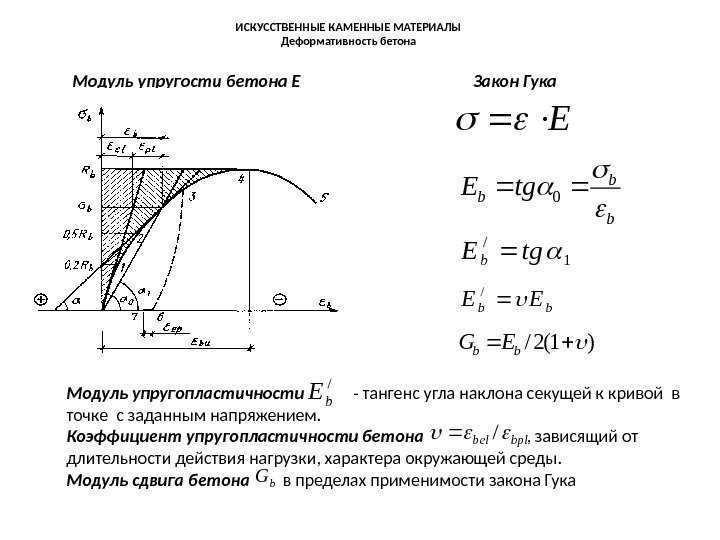

Согласно закону Гука, абсолютное растяжение/сжатие прямо пропорционально приложенной нагрузке с коэффициентом пропорциональности. Эта величина и называется модулем упругости и измеряется в следующих единицах:
