Модуль зубчатого колеса гост: Стандартные модули зубчатых колес

alexxlab | 07.01.2023 | 0 | Разное

Таблица стандартных модулей зубчатых колес

• Точение
• Фрезерование
• ЧПУ
• Таблицы

• Таблицы
• Таблица модулей зубчатых колес

ГОСТ 9563 – 60

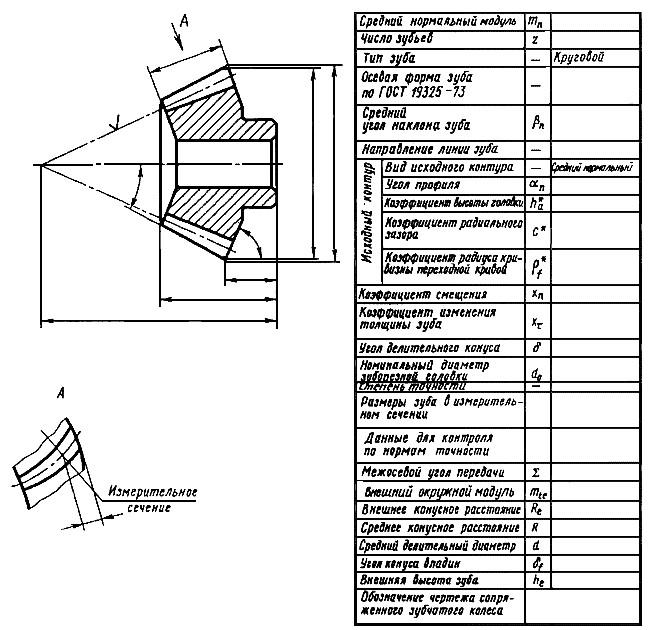

Модули для цилиндрических и конических зубчатых колёс
1-й ряд	2-й ряд	1-й ряд	2-й ряд
0. 05	0.055	2.5	2.75
0.06	0.07	3	3.5
0.08	0.09	4	4.5
0.1	0.11	5	5.5
0.12	0.14	6	7
0.15	0.18	8	9
0.2	0.22	10	11
0.25	0.28	12	14
0.3	0.35	16	18
0.4	0. 45	20	22
0.5	0.55	25	28
0.6	0.7	32	36
0.8	0.9	40	45
1	1.125	50	55
1.25	1.375	60	70
1.5	1.75	80	90
2	2.25	100
Modules of gears
Модули, данной таблицы, выбираемые из ячеек первого ряда, следует использовать в приоритетном порядке.

Написать письмо

ГОСТ 6512-74 Колеса зубчатые измерительные цилиндрические прямозубые

ГОСТ 6512-74

Группа П53

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

КОЛЕСА ЗУБЧАТЫЕ ИЗМЕРИТЕЛЬНЫЕ ЦИЛИНДРИЧЕСКИЕ ПРЯМОЗУБЫЕ.

Технические условия

Metering spur gears. Specifications

ОКП 39 4591

Дата введения 1976-01-01

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством станкостроительной и инструментальной промышленности

ИСПОЛНИТЕЛИ И.А.Медовой, М.Б.Шабалина, В.А.Филатова

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 25.09.74 N 2236

3. ВЗАМЕН ГОСТ 6512-58

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ГОСТ 2.601-68   2.8

ГОСТ 8.235-77   2б.1

ГОСТ 9.014-78   3.2

ГОСТ 27.502-83 3а.3

ГОСТ 801-78      2.4

ГОСТ 1643-81    2.2

ГОСТ 2475-88    1. 1

ГОСТ 2789-73    2.6

ГОСТ 5950-73    2.4

ГОСТ 8828-75    3.3

ГОСТ 13755-81  Вводная часть

ГОСТ 13762-86  3.4

ГОСТ 24643-81  2.3

5. ПЕРЕИЗДАНИЕ (ноябрь 1989 г.) с Изменениями N 1, 2, 3, утвержденными в июле 1982 г., июле 1987 г., августе 1988 г. (ИУС 10-82, 11-87, 12-88)

6. Срок действия продлен до 01.01.2000 (Постановление Госстандарта СССР от 25.08.88 N 3025)

     Настоящий стандарт распространяется на цилиндрические прямозубые измерительные колеса (в дальнейшем — колеса) внешнего эвольвентного зацепления с модулем от 1 до 10 мм, предназначенные для контроля в однопрофильном и двухпрофильном зацеплении зубчатых колес с профилем исходного контура по ГОСТ 13755-81.

1. ОСНОВНЫЕ РАЗМЕРЫ

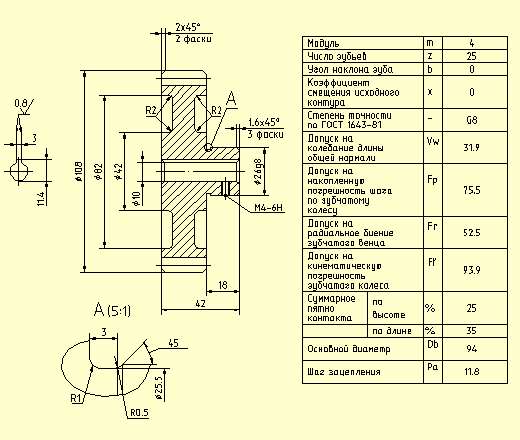

1.1. Основные размеры колес должны соответствовать указанным на чертеже и в табл.1.

Таблица 1

Размеры, мм

_______________

      * Разность углов развернутости в начальной и конечной точках рабочего эвольвентного участка профиля измерительного колеса. Высота  определяется как разность радиусов вершин зубьев колеса  и окружности, на которой действительная толщина зубьев равна .

      Примечания:

1. При размере по роликам , указанном в табл.1, толщина зуба по делительной окружности () равна номинальной ().

2. Диаметр окружности впадин  должен быть не более разности , где  — наименьшая высота зуба.

3. Измерительные колеса с модулями 3,250; 3,750; 4,250; 6,500 должны изготовляться по заказу.

4. Диаметры измерительных роликов — по ГОСТ 2475-88.

      (Измененная редакция, Изм. N 1, 3).

   При изготовлении измерительных колес для контроля зубчатых колес со смещением исходного контура размер по роликам, высота головки зуба и разность углов развернутости в начальной и           конечной точках рабочего эвольвентного участка профиля должны указываться при заказе.

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Измерительные колеса следует изготовлять в соответствии с требованиями настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке.

(Измененная редакция, Изм.             N 1).

2.1a. Измерительные колеса должны соответствовать требованиям настоящего стандарта при следующих условиях:

     температура окружающего воздуха — (20±5)  °С;

     колебание температуры окружающего воздуха — в пределах 0,5  °С в течение не более 5 мин;

     влажность воздуха в помещении — не более 80% при 25 °С.

     (Введен дополнительно, Изм. N 1).

2.2. Измерительные колеса должны изготовляться 3, 4 и 5-й степеней точности для контроля зубчатых колес соответственно 5-6; 7 и 8-10-й степеней точности по ГОСТ 1643-81.

2.3. Показателями точности измерительных колес являются:

а) наибольшая кинематическая погрешность зубчатого колеса  или накопленная погрешность шага зубчатого колеса  и накопленная погрешность  шагов  — для колес, предназначенных для контроля при однопрофильном и двухпрофильном зацеплениях; радиальное биение зубчатого венца  — для колес, предназначенных для контроля при двухпрофильном зацеплении;

б) отклонение шага зацепления ,

в) погрешность профиля зуба ;

г) погрешность направления зуба , а также показатели, указанные в табл. 2.

     Примечание. Радиальное биение зубчатого венца проверяют по впадинам и зубьям колеса.

2.4. Измерительные колеса должны изготовляться из инструментальной легированной стали по ГОСТ 5950-73* или шарикоподшипниковой стали марки ШХ15 по ГОСТ 801-78.

______________

      * На территории Российской Федерации действует ГОСТ 5950-2000. — Примечание изготовителя базы данных.

2.5. Твердость на торце зубьев должна быть 59…62 HRC. (Измененная редакция, Изм. N 2).

2.6. Параметр шероховатости поверхностей по ГОСТ 2789-73;

      для посадочного отверстия — 0,16 мкм;

      для зубьев и торцевых поверхностей ступицы — 0,32 мкм;

      для окружностей вершин и торцевых поверхностей зубчатого венца — 0,63 мкм.

2.7. Нерабочие поверхности измерительных колес следует предохранять от коррозии.

2.8. Каждое измерительное колесо должно сопровождаться паспортом по ГОСТ 2.601-68*.

______________

      * На территории Российской Федерации действует ГОСТ 2. 601-2006. — Примечание изготовителя базы данных.

2.9. Полный средний срок службы — не менее 2 лет. Критерием предельного состояния колеса является предельный износ измерительных поверхностей, восстановление которых невозможно путем механической обработки.

Размеры, мм

  (Измененная редакция, Изм. N 1, 3).

2.10. Установленный полный срок службы — не менее 1 года.

2.11. Срок сохраняемости — не менее 2 лет.

2.9-2.11. (Введены дополнительно, Изм. N 2).

2а. ПРАВИЛА ПРИЕМКИ

2а.1. Для проверки соответствия измерительных зубчатых колес требованиям настоящего стандарта проводят приемочный контроль, периодические испытания и испытания на надежность.

2а.2. При приемочном контроле каждое измерительное колесо проверяют на соответствие требованиям пп.2.3 и 2.6.

2а.З. Периодические испытания проводят не реже раза в три года не менее чем на трех измерительных зубчатых колесах из числа прошедших приемочный контроль на соответствие всем требованиям настоящего стандарта.

При этом показатели пп.2.9-2.11 подтверждают результатами анализа подконтрольной эксплуатации не менее пяти измерительных зубчатых колес по ГОСТ 27.502-83.

Если при испытаниях обнаружено, что изделие соответствует всем требованиям настоящего стандарта, результаты периодических испытаний считают удовлетворительными.

Разд.2а. (Измененная редакция, Изм. N 2).

2б. МЕТОДЫ КОНТРОЛЯ И ИСПЫТАНИЙ

2б.1. Поверка измерительных зубчатых колес — по ГОСТ 8.235-77.

Разд.2б. (Введен дополнительно, Изм. N 1).

2б.2, 2б.3. (Исключены, Изм. N 3).

3. МАРКИРОВКА, УПАКОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

3.1. На торце каждого колеса должны быть нанесены:

а) товарный знак предприятия-изготовителя;

б) модуль;

в) число зубьев;

г) профильный угол исходного контура;

д) действительное значение смещения исходного контура;

е) обозначение степени точности колес, для контроля которых предназначено измерительное колесо, и обозначение вида контроля «2-х проф. » для колес, предназначенных только для контроля при двухпрофильном зацеплении;

ж) порядковый номер по системе нумерации предприятия-изготовителя;

з) год выпуска;

и) цифры 1 и 2 на любых двух смежных зубьях.

(Измененная редакция, Изм. N 1).

3.2. Измерительные колеса должны подвергаться консервации по ГОСТ 9.014-78. Срок действия консервации колеса — 2 года.

3.3. Каждое колесо должно быть завернуто во влагонепроницаемую бумагу по ГОСТ 8828-75* и уложено в картонную коробку.

______________

      * На территории Российской Федерации действует ГОСТ 8828-89. — Примечание изготовителя базы данных.

На коробке должно быть нанесено:

а) наименование или товарный знак предприятия-изготовителя;

б) наименование изделия;

в) модуль;

г) число зубьев;

д) профильный угол исходного контура;

е) обозначение настоящего стандарта.

3.4. Транспортирование и хранение — по ГОСТ 13762-86.

4. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

4. 1. Изготовитель должен гарантировать соответствие измерительных колес требованиям настоящего стандарта при соблюдении условий применения (эксплуатации), транспортирования и хранения, установленных стандартом.Гарантийный срок эксплуатации устанавливается 12 мес с момента ввода колес в эксплуатацию.Измененная редакция, Изм. N 1
