ГОСТ 10996-64 Фрезы дисковые зуборезные модульные

Главная

Каталог НТД

ГОСТ 10996-64 Фрезы дисковые зуборезные модульные

Статус Информация о статусе доступна в коммерческой версии NormaCS

Текст документа отсутствует

Изображение документа отсутствует

Утверждён Госстандарт СССР,

Область применения

Заказать

Документ входит в следующие классификторы и разделы:

Национальные стандарты по КГС > Последняя редакция > Г Машины, оборудование и инструмент Г2 Инструмент промышленный и приспособления Г23 Инструмент для обработки резанием

• Автомобильные дороги (Full)
• Автомобильные дороги (Max)
• Доказательная база ТР ТС
• Классификатор ISO
• Национальные стандарты
• Национальные стандарты по КГС
• ППР по мостам
• ПромЭксперт
• Стандарты организаций
• Стандарты по трубопроводной арматуре (ТПА)
• Строительство (Econom)
• Строительство (Full)
• Строительство (Max)
• Технический надзор
• Ценообразование в строительстве
• Электроэнергетическая отрасль

Заказать раздел документов NormaCS

Даю согласие на обработку персональных данных

• Программы от компании Basis Trade

• NormaCS
• NormaCS Автомобильные дороги
• NormaCS Доказательная база ТР ТС
• NormaCS ISO Total
• NormaCS Национальные стандарты
• NormaCS Нормативные документы по сварке
• NormaCS ППР по мостам
• NormaCS ПромЭксперт
• NormaCS Стандарты организаций
• NormaCS Стандарты по трубопроводной арматуре (ТПА)
• NormaCS Строительство (Econom)
• NormaCS Строительство (Full)
• NormaCS Строительство (Max)
• NormaCS Технический надзор
• NormaCS Электроэнергетическая отрасль
• NormaCS Pro
• NormaCS ППР. Нефтегаз
• Охрана окружающей среды и охрана труда
• Стандарты по промышленной безопасности
• Энергетика Total
• Строительство Total
• Метрологическое обеспечение Total
• Метрологическое обеспечение Functional
• Машиностроение. Total
• Стандарты для пищевого производства Functional
• Стандарты для химической промышленности Functional
• Нормативные документы для Конструктора
• Нормативные документы для Конструктора Functional
• NanoCAD
• NanoCAD 22
• NanoCAD Инженерный BIM
• NanoCAD СПДС
• NanoCAD СПДС Стройплощадка
• NanoCAD СПДС Железобетон
• NanoCAD СПДС Металлоконструкции
• NanoCAD Механика
• NanoCAD Геоника
• nanoCAD BIM Конструкции
• NanoCAD BIM Электро
• NanoCAD BIM СКС
• NanoCAD BIM ОПС
• NanoCAD BIM ВК
• NanoCAD BIM Отопление
• NanoCAD 20, модуль “Облака точек”
• NanoCAD Конструкторский BIM
• NanoCAD PRO
• NormaCS NSR Specification
• NanoCAD Standard
• NanoCAD BIM Вентиляция
• SCAD Office
• SCAD КРОСС
• SCAD Кристалл
• SCAD АРБАТ
• SCAD КАМИН
• SCAD ДЕКОР
• SCAD ЗАПРОС
• SCAD ОТКОС
• SCAD ВеСТ
• SCAD Монолит
• SCAD Конструктор сечений
• SCAD КОНСУЛ
• SCAD ТОНУС
• SCAD СЕЗАМ
• SCAD КОМЕТА-2
• SCAD КоКон
• SCAD КУСТ
• SCAD

Почему мы

У нас всегда есть время на клиента

• Не делим клиентов на крупных и мелких
• Работаем на результат
• Подбираем подходящее решение для каждой компании
• Занимаемся внедрением и техническим сопровождением программного обеспечения

Помогаем снизить временные и финансовые затраты

• Компания работает с 2016 года, но все специалисты имеют опыт в сфере не менее 5 лет
• Находим оптимальное решение для каждой компании.

С нами удобно и выгодно работать

• Бесплатная доставка по всей России
• Знакомство с программой с помощью триал-версии или бесплатного видеокурса
• Корпоративные скидки на любое программное обеспечение, поставляемое “БАЗИС ТРЕЙД”

С нами сотрудничают

Заказать документ или раздел NormaCS

Даю согласие на обработку персональных данных

Фрезы дисковые зуборезные модульные ГОСТ 10996-64 в Новосибирске (Зуборезный станочный инструмент)

• Россия
• org/ListItem”> Новосибирск
• Металлорежущий инструмент
• Зуборезный станочный инструмент
Фрезы дисковые зуборезные модульные ГОСТ 10996-64 в Новосибирске

Цена: Цену уточняйте

за 1 ед.

---

Компания ООО «ТД Квалитет» (Новосибирск) является зарегистрированным поставщиком на сайте BizOrg.su. Вы можете приобрести товар Фрезы дисковые зуборезные модульные ГОСТ 10996-64 с доставкой по 44 регионам России, расчеты производятся в ₽. Если у вас возникли проблемы при заказе товара, пожалуйста, сообщите об этом нам через форму обратной связи.

Описание товара

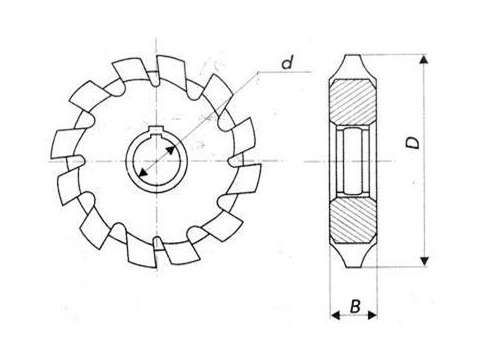

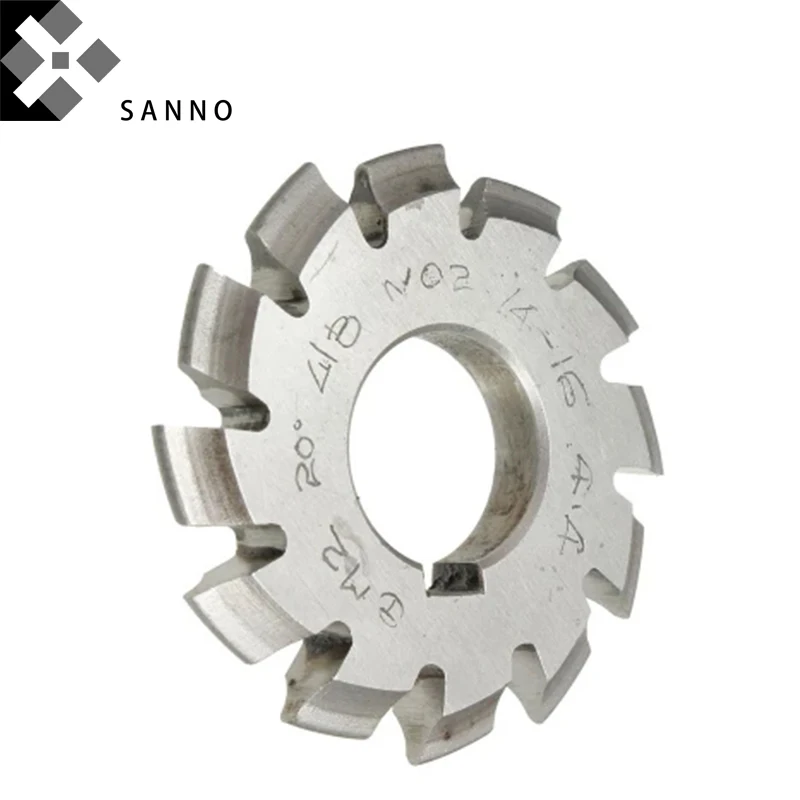

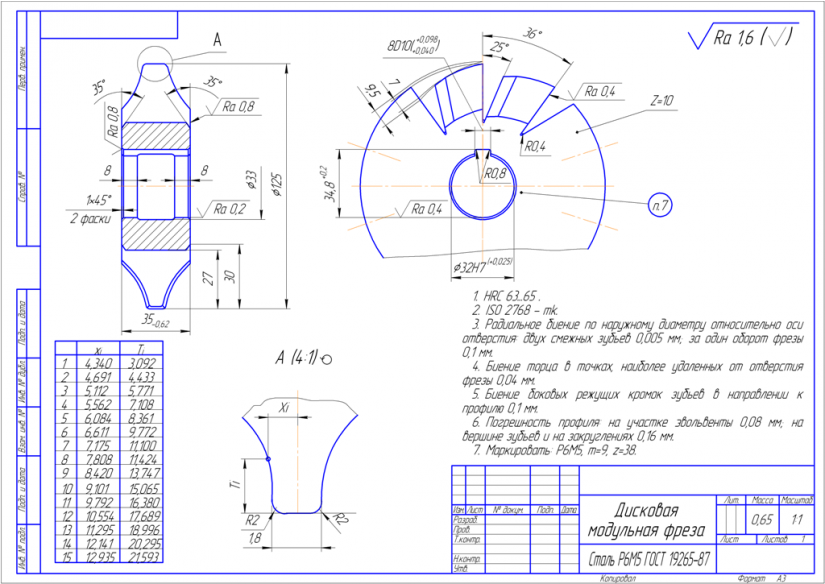

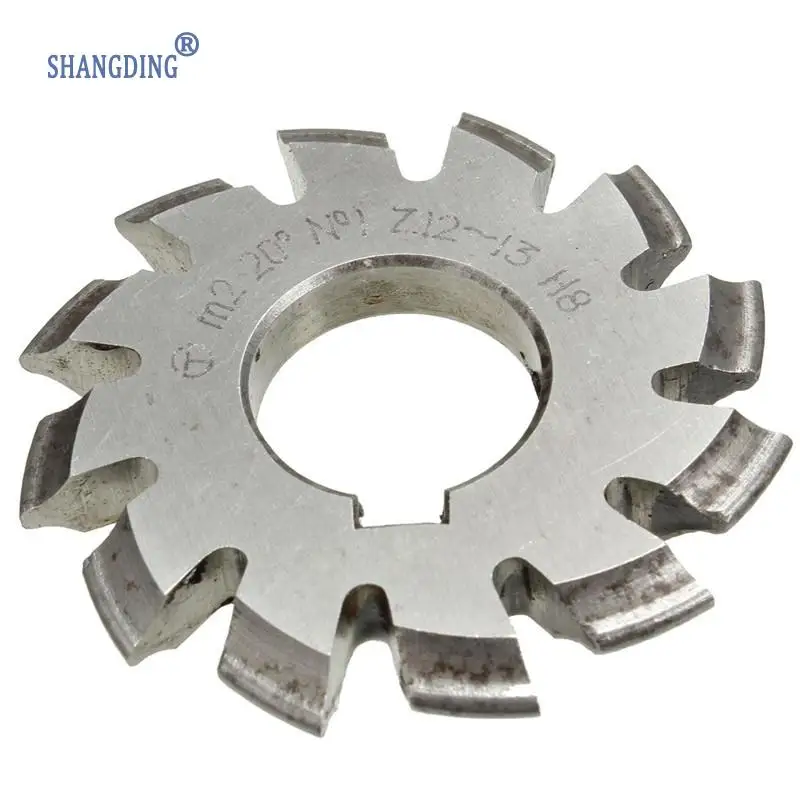

Фрезы дисковые зуборезные модульные предназначены для обработки цилиндрических зубчатых колес с эвольвентным профилем.

Фрезы поставляются как комплектами (наборами из 8 шт), так и отдельными номерами. Набор из 8 фрез рекомендуется для зубчатых колес с модулем до 8 мм включительно. Набор из 15 фрез рекомендуется для зубчатых колес с модулем свыше 8 мм.

Модули дисковых зуборезных фрез варьируются от m1 до m16, внешний диаметр от 50 до 180мм

Облако тегов: фреза дисковая модульная фрезы дисковые зуборезные модульные гост фрезы модульные дисковые

---

Товары, похожие на Фрезы дисковые зуборезные модульные ГОСТ 10996-64

Вы можете оформить заявку на «Фрезы дисковые зуборезные модульные ГОСТ 10996-64» в компании «ООО ТД Квалитет» через торговую площадку BizOrg. На сегодня предложение находится в статусе “в наличии”.

Плюсы «ООО ТД Квалитет»

• специальное предложение по сервису и цене для пользователей площадки BizOrg;

• своевременное выполнение своих обязательств от компании с рейтингом 4.0;

• разнообразные способы оплаты.

Ждем Вашего звонка!

Часто задаваемые вопросы

• Как оформить заказ?Чтобы оформить заказ на «Фрезы дисковые зуборезные модульные ГОСТ 10996-64» свяжитесь с компанией «ООО ТД Квалитет» по контактным данным, которые указаны в правом верхнем углу страницы. Обязательно укажите, что нашли компанию на площадке BizOrg.
• Где посмотреть более полную информацию о компании «ООО ТД Квалитет»?Для получения подробных даных о компании перейдите в правом верхнем углу страницы по ссылке-названию компании. Далее перейдите на интересную Вам вкладку с описанием.
• Предложение описано с ошибками, номер телефона не отвечает и т.п.Если у вас возникли проблемы при работе с «ООО ТД Квалитет» – сообщите идентификаторы компании (3297) и товара/услуги (184487) в нашу службу технической поддержки.

Служебная информация

• «Фрезы дисковые зуборезные модульные ГОСТ 10996-64» относится к категории: «Зуборезный станочный инструмент».

• Предложение появилось на сайте 28.08.2013, дата последнего обновления – 17.11.2013.

• За все время предложение было просмотрено 2353 раза.

Обращаем ваше внимание на то, что торговая площадка BizOrg.su носит исключительно информационный характер и ни при каких условиях не является публичной офертой.
Заявленная компанией ООО «ТД Квалитет» цена товара «Фрезы дисковые зуборезные модульные ГОСТ 10996-64» может не быть окончательной ценой продажи. Для получения подробной информации о наличии и стоимости указанных товаров и услуг, пожалуйста, свяжитесь с представителями компании ООО «ТД Квалитет» по указанным телефону или адресу электронной почты.

Часы работы:

Телефоны:

+7 (913) 736-10-39

Купить фрезы дисковые зуборезные модульные ГОСТ 10996-64 в Новосибирске:

Чернышевский спуск, 7а, Новосибирск, Россия

Условия доставки из другого региона:

Доставка в страны:
– Молдова
– Украина
– Таджикистан
– Казахстан
– Беларусь
– Россия
– Туркменистан
– Узбекистан

Доставка в регионы:
– Липецкая область
– Ивановская область
– Воронежская область
– Самарская область
– Москва
– Чувашская Республика
– Кировская область
– Новосибирская область
– Ставропольский край
– Московская область
– Астраханская область
– Ульяновская область
– Владимирская область
– Пермский край
– Тюменская область
– Нижегородская область
– Мурманская область
– Архангельская область
– Тульская область
– Саратовская область
– Ростовская область
– Курская область
– Приморский край
– Ярославская область
– Ленинградская область
– Калужская область
– Вологодская область
– Волгоградская область
– Удмуртская республика
– Белгородская область
– Красноярский край
– Пензенская область
– Хабаровский край
– Свердловская область
– Тверская область
– Алтайский край
– Иркутская область
– Томская область
– Кемеровская область
– Челябинская область
– Оренбургская область
– Смоленская область
– Республика Коми
– Тамбовская область

Доставка в города:
– Грозный
– Орёл
– Владикавказ
– Чита
– Псков
– Курган
– Армавир
– Туапсе
– Сочи
– Анапа
– Новороссийск
– Краснодар
– Улан-Удэ
– Великий Новгород
– Благовещенск
– Рязань
– Омск
– Брянск
– Петрозаводск
– Кострома
– Калининград
– Нальчик
– Якутск

Фрезы дисковые зуборезные модульные ГОСТ 10996-64

Дисковые косилки | Сенокосы

Назад

Главная | Продукты | Косилки и кондиционеры |

• 5 футов 6 дюймов – 9 футов 2 дюйма

• 0,63–3,25 дюйма

• До 3154 об/мин

• 35–60 л.

  с.

Совместимость с быстродействующей сцепкой

• Дисковые косилки MD3 теперь совместимы с системой быстрой сцепки для удобного подсоединения и отсоединения.
• Функция быстрой сцепки входит в стандартную комплектацию.

Особенности включают в себя:

• Два высококачественных двусторонних ножа на диск на четырех, пяти или шести овальных режущих дисках
• Защита от камней и полозья для защиты дисков и перемещения режущего бруса по неровной поверхности
• Закрытый режущий аппарат с зубчатым приводом, обеспечивающий многолетнюю надежную работу
• Трансмиссия ВОМ на 540 об/мин с обгонной муфтой для защиты трансмиссии трактора
• Регулируемые пружины флотации для изменения давления режущего аппарата на почву
• Шарнирное сочленение, позволяющее косилке работать выше и ниже горизонтали
• Подпружиненная защелка для защиты режущего бруса
• Гидравлический цилиндр одностороннего действия, который легко поднимает режущий аппарат после каждого прохода
• Крепление для трехточечной навески

0,90%

на срок до 36 месяцев для ротационных дисковых косилок

Предложение заканчивается: 28 февраля 2023 г.

Отказ от ответственности

• MD73 (HD)

  • Ширина кошения 6 футов 8 дюймов
  • 5 овальных режущих дисков
  • Противоударная защита режущего бруса входит в стандартную комплектацию

• MD83 (HD)

  • Ширина реза 7 футов 10 дюймов
  • 6 овальных режущих дисков
  • Противоударная защита режущего бруса входит в стандартную комплектацию

• MD93 (HD)

  • Ширина реза 9 футов 2 дюйма
  • 7 овальных режущих дисков
  • Противоударная защита режущего бруса входит в стандартную комплектацию

• MDX21 (эконом)

  • Ширина захвата 5 футов 6 дюймов
  • 4 овальных режущих диска
  • Карданный вал 540 об/мин с обгонной муфтой для защиты трансмиссии трактора

• MDX31 (Эконом)

  • Ширина реза 6 футов 9 дюймов
  • 5 Овальные отрезные диски
  • Карданный вал отбора мощности на 540 об/мин с обгонной муфтой для защиты трансмиссии трактора

• MDX41 (Эконом)

  • Ширина захвата 7 футов 11 дюймов
  • 6 овальных режущих дисков
  • Карданный вал 540 об/мин с обгонной муфтой для защиты трансмиссии трактора

• Брошюра о сене и кормах (8,09 МБ)

  Делиться Скачать

• Дисковая косилка-плющилка серии DC5 (7,39 МБ)

  Делиться Скачать

Только оригинальные детали Case IH были изготовлены специально для вашей машины и рассчитаны на максимальную производительность. В магазине запчастей Case IH вы найдете все, что вам нужно, от фильтров, жидкостей, продуктов и оборудования для обеспечения безопасности до руководств по эксплуатации, схем деталей, красок и аккумуляторов.

​

Посетите магазин запасных частей Case IHЗагрузите или закажите руководства оператора

Зуборезный инструмент Samputensili [PDF]

* В предварительном просмотре отображаются только некоторые случайные страницы руководств. Вы можете скачать полное содержание через форму ниже.

Зуборезные инструменты черновая / чистовая обработка / проверка / восстановление

Наша цель проста: привнести экономическую выгоду в вашу повседневную производственную жизнь.

Весь мир инструментов для изготовления зубчатых колес в ваших руках С 1949 года Samputensili поставляет широкий спектр инструментов и услуг для изготовления зубчатых колес, валов, червяков, роторов и других деталей винтового типа. Вместе со Star Cutter, надежной компанией из Мичигана, США, Samputensili создала совместное предприятие в 2002 году под названием Star SU, LLC. Первоначально отвечая за продажу и распространение машин и инструментов на рынке Северной Америки, партнерство между двумя компаниями было расширено на Южную Америку в 2014 году с созданием Star SU do Brasil и в Китае в 2015 году с созданием Star SU. Китай. Наши инструменты изготавливаются на современных производственных предприятиях в соответствии с новейшими технологическими процессами. Если нужный вам зуборезный инструмент или измерительное устройство отсутствует в нашем каталоге, пожалуйста, не стесняйтесь обращаться к нам за помощью. Наши опытные инженеры с готовностью предоставят вам решения, которые обеспечат вам эффективное производство в любое время.

Варочные панели ………………………………… …………………………………………. ……………………………4 Червячные фрезы ………………. .. ……………………………………….. ………………………………..5 Втулки для больших шестерен и роторов ……. …………………………………………. ………………………………..6 Фрезы / фрезы с пильным полотном ……………… …………………………………………. …………..7 Формовочные фрезы ………………….. …………………………………………. …………………………..8 Инструменты Scudding® ………………….. …………………………………………. ……………………………… 10 Инструменты для снятия фаски, удаления заусенцев и прокатки …….. …………………………………………. …………….. 12 Ножи для бритья ………………….. …………………………………………. ……………….. 14 Мастер р ………………………………………………………. …………………………………………. …………….. 16 Переточка стоек. ……………………………… …………………………………………. ……………. 18 Технология нанесения покрытий ……………………………. …………………………………………. ……………. 19Покрытие Альтенса ………………………………………………………. …………………………………………. ……..20 Сервис по всему миру ………………………………. …………………………………………. ….22

Samputensili 3

Фрезы из быстрорежущей стали и твердого сплава, обеспечивающие высокое качество

Червячные фрезы Богатый опыт в области специальных зубчатых передач и всесторонние испытания на различных зубофрезерных станках означают, что червячные фрезы Samputensili изготавливаются по индивидуальному заказу. к вашим потребностям. В связи с характером этого применения наш инженерный отдел проверяет все запросы на предмет осуществимости и оптимизирует функциональность инструмента, принимая во внимание ваши конкретные потребности в зажиме и оптимальную полезную длину резания инструмента.

Диапазон модулей Угол подъема, макс. Длина, макс. Диаметр вала мин.

1,0 – 6,0 мм 15 градусов 610 мм 18 мм

Другие размеры и широкий выбор конусности вала доступны по запросу.

Типы фрез

Эвольвентные фрезы Фрезы с отверстием и хвостовиком Многозаходные и многозаходные фрезы Специальные профили/модификации профиля Фрезы для специальных приводов Фрезы с цепными звездочками Червячные фрезы Крупногабаритные фрезы Фрезы для шлицев и зубчатых ремней Финишные и предварительные фрезы Фреза с двойной насечкой

Качество A DIN 3968 AA DIN 3968

Samputensili 4

AAA Стандарты Samputensili A AGMA Standard 120.01

Модификации Фаска на кончике зуба Выпуклость Закругление вершины Полное закругление вершины

Исполнение и размеры В зависимости от вашего применения мы оптимизируем геометрию инструмента с точки зрения диаметра, количества насечек и количества заходов в следующих диапазонах:

Диапазон модулей 0,45–22,0 мм Диапазон диаметров 40–300 мм Полезная длина, макс. 400 мм Модули большего размера по запросу

Материал Высоколегированная сталь HSS-PM Карбиды MC90

Рекомендуемые покрытия Золото (TiN) Futura Nano (TiAlN) Alcrona Pro (AlCrN) Altensa (AlCrNX) Другие покрытия доступны по запросу

Samputensili 5

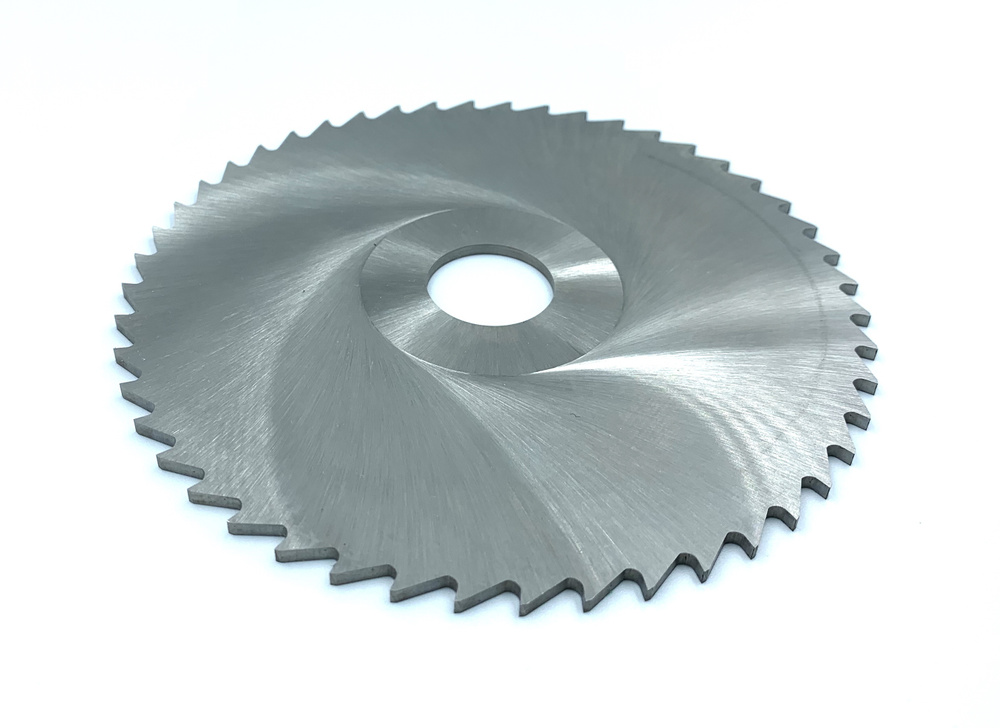

Фрезы, включая пильные полотна и зубчатые фрезы

Фрезы для больших зубчатых колес и роторов

Samputensili представляет передовую технологию для фрез для больших модулей зубчатых передач.

Фрезы также могут поставляться в усиленном исполнении, с максимум 3 режущими лезвиями на зуб. Мы рекомендуем лучший инструмент для вашей конкретной работы по нарезанию зубчатых колес, находя правильный компромисс между производительностью, размером партии, стоимостью инструмента и стоимостью за штуку.

Samputensili Sam Sa Samamp put pu utten u ens en ns nsiilillii 6

DIN 3972, BP II / с выступающим модулем 6,0–22,0 мм Также доступны в усиленном исполнении с 3 режущими лезвиями

Фрезы краткий обзор Типы

Размеры

Отверстие и хвостовик Прямые и изогнутые формы, фрезы для рулевых реек Блокированные наборы Круглые цельные детали Прерывистая непрерывная подача Специальные формы зубьев, вкл. Стружколомы Одинарные и двойные фрезы Пильные фрезы Многорезьбовые фрезы Фрезы специальной формы Реечные фрезы Нешлифованные и шлифованные формы Стандартное или прецизионное качество

Модуль: до 16 Диаметр, макс. Длина, макс. Спиральный разрез, макс.

250 мм 300 мм 20 град

Покрытия

Золото (TiN) Futura Nano (TiAlN) Alcrona (AlCrN) Altensa (AlCrNX) Другие покрытия по запросу

Мы предлагаем нашим клиентам высокоточные формы -заточенные фрезы для пильных дисков и других специальных форм по запросу. Что касается области применения, мы разрабатываем индивидуальные конструкции фрез для обеспечения высокой производительности и качества. Все наши шлифованные фрезы, пилы и реечные фрезы производятся с точностью шага менее 5 мкм и длиной инструмента более 250 мм. Благодаря возможностям нашего программного обеспечения для проектирования мы обеспечиваем постоянную форму профиля после каждого процесса заточки. Наши фрезы для пильных полотен — это выбор номер один по точности шага, биения и высоты зубьев. Эти инструменты имеют одинарный или переменный шаг и могут производить полотна для ножовок, ленточных и дисковых пил. Уникальный производственный процесс обеспечивает максимальную полезную длину зуба. Это особенно важно для лезвий с большим углом захвата, где длина зуба очень короткая на конце фрезы малого диаметра. Сампутенсили 7

Более 100 лет опыта работы с комбинированными фрезами

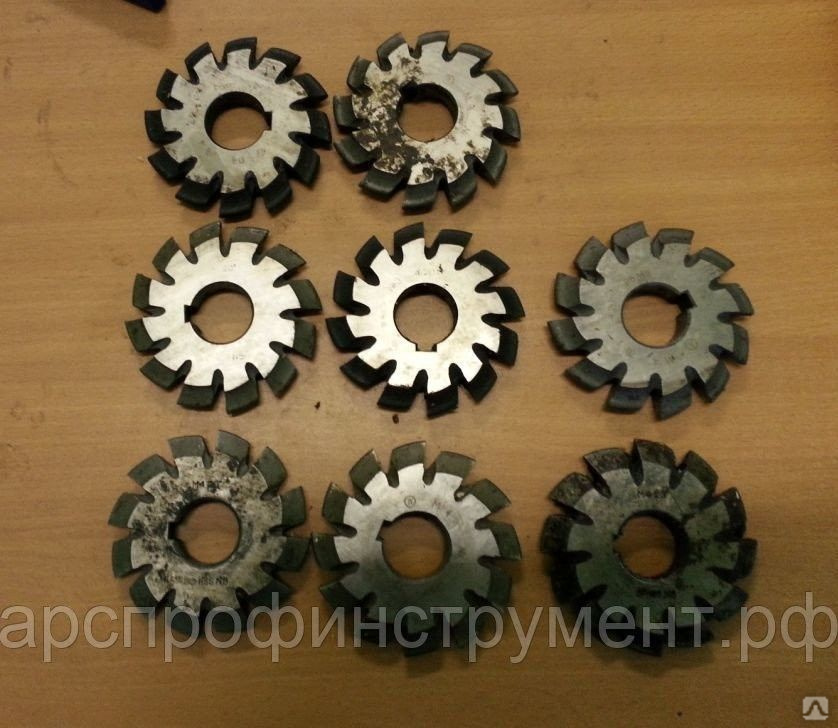

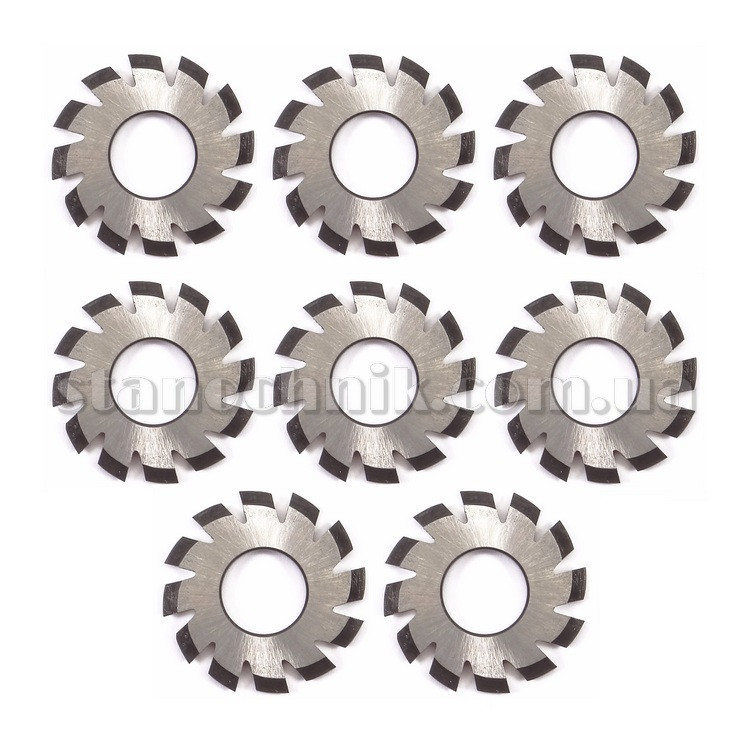

Дисковые фрезы, с золотым покрытием Фрезы с глубокой зенковкой, с покрытием Futura-Nano Фрезы с хвостовиком, с покрытием из золота и Alcrona Внутренние фрезы, с золотым покрытием Формирователь фрезы с блочными зубьями В нашем широком ассортименте строгальных фрез представлены бренды Samputensili, Fellows и Star-SU, обладающие более чем 100-летним опытом разработки и производства строгальных фрез.

Стандартные диаметры отверстий

Модификации профиля

Типы резак

Taper Shanks

Дисковый тип дискового типа. , зубчатые ремни и большие модули Для предварительной отделки Для чистовой обработки Доступны также необработанные

Размеры Модуль мин. /макс. 0,5–16,0 мм Макс. диаметр 320 мм Другие размеры по запросу

Samputensili 8

31.750 мм 44.450 мм 70.000 мм 100.000 мм Другие диаметры отверстий по запросу

MK K 2 MK K 3 MK K 4 FK 1 FK 2

Полутоппинг Protuberance Toping Модификация боковой поверхности для снятия вершины и/или основания зубчатого колеса Изменение давления Угол Комбинация нескольких из вышеуказанных модификаций

Качество A DIN 1829 AA DIN 1829

Стандартные профили

Материал

Высокополушено HSS-PM Steels MC90

DIN DIN 3972 DIN 3972 DIN 3972 DIN 3972 DIN 5480 BS 2062

–

BP BP BP

I III III IV

Типы клабов

Золото (олово) Futura Nano (Tialn) Alcrona (Alcrn) Altensa (AlCrNX) Другие покрытия по запросу

Тип A без шпоночного паза

Тип B продольный шпоночный паз

Тип C шпоночный паз

Тип D шпоночный паз, не выровненный

Тип E шпоночный паз, выровненный по оси лопасти зуба выровнен по оси зуба

Samputensili 9

Стратегический альянс инструментов Scudding®

Scudding® намного быстрее, эффективнее и производительнее Большое количество резов в единицу времени не только приводит к очень короткому времени цикла, но и позволяет производить высококачественные зубчатые колеса с низким шероховатость поверхности.

Samputensili и Star SU объединились с Profilator для производства инструментов Scudding® для мирового рынка. Scudding® — это непрерывный процесс нарезания зубчатых колес, который позволяет производить как внешние, так и внутренние зубчатые колеса, а также прямозубые и косозубые зубчатые колеса. Еще одним большим преимуществом является то, что технология Scudding® позволяет обрабатывать внутренние или внешние зубчатые колеса/шлицы без необходимости выполнения поднутрений или канавок. Конец зубчатого колеса может быть заданным/запрограммированным радиусом наклона. Скаддинг®

может конкурировать с формовкой, протяжкой и другими процессами нарезания зубчатых колес для производства зубчатых и шлицевых зубьев для сокращения времени цикла и затрат на инструмент.

Применение

Качество шестерни Шероховатость поверхности Модули Макс. диаметр – HSS Макс. диаметр – Карбид Макс. размер хвостовика Варианты размера отверстия

DIN 5-7 Rz 1-5 0,7–5 200 мм 150 мм 150 мм 1,75–44,45 мм

Фрезы Scudding® для пластин

Цилиндрические и спиральные эвольвентные зубчатые колеса и шлицы

Типы

Инструмент Диск Хвостовик

Материал

Scudding® Shank Cutter

PM HSS Super Alloy HSS Carbide MC90

Alcrona Pro (Alcrn) Altensa (Alcrnx)

Scudding® Disc Cutter

Samputensili 10

ScomputensiliLILINILILINILILINLITER

.

Запатентованные решения для снятия фасок, удаления заусенцев и прокатки

Роликовые инструменты для снятия фасок

Зачем снимать фаски и заусенцы?

Для шестерен с параллельными фасками Для шестерен с фасками в виде запятой

Неудаленный заусенец может сломаться во время использования и повредить подшипники или шестерни в редукторах. Чрезмерное науглероживание может привести к чрезмерному давлению на острые боковые поверхности зубчатого колеса, которые затем могут сломаться. Затвердевший заусенец может привести к преждевременному износу инструментов при последующих чистовых операциях. Удаление очень острых заусенцев снижает риск получения травм при работе с инструментом.

С помощью запатентованного роликового инструмента Samputensili для снятия фасок вы можете одновременно снимать фаски и накатывать шестерни. Вторичный заусенец, который образуется во время снятия фаски, удаляется той же операцией. Комбинируя оба процесса, станок использует только одну инструментальную головку, оставляя вторую инструментальную головку свободной для другой операции.

Инструменты для снятия фасок

Накатные инструменты

Для цилиндрических или косозубых колес Для прямых или наклонных боковых поверхностей зубчатых колес

Для прямозубых или косозубых колес В качестве отдельного инструмента или отдельных инструментов Накатные инструменты для заусенцев и внутренних зубьев

Удаление заусенцев Тип P (стандартный инструмент для прямых боковых поверхностей зубчатых колес) Тип P 1000 (аналогично типу P, но с канавками) Тип PR (с чередующимися сечениями для прямых боковых поверхностей зубчатых колес, закругленных к основанию) Тип PR 1000 (канавочный инструмент для прямых боковые поверхности зубчатого колеса закруглены к основанию) Тип A 1000 (инструмент с канавками для наклонных боковых поверхностей зубчатого колеса) Тип AR 1000 (такой же, как тип A 1000, но с закруглением к основанию) Тип SPR 1000 (специальный инструмент для цепных звездочек) T 1000 (рифленый инструмент для снятия фасок на вершине зуба)

Samputensili 12

Инструмент для удаления заусенцев и прокатки цепных звездочек Разработанный исключительно для удаления заусенцев с цепных звездочек, специально адаптированная форма типа SPR 1000 имеет точно такой же профиль, как радиус задней поверхности зуба шестерни, поэтому любые заусенцы с боковых поверхностей зубья шестерни. Профиль инструмента ролика цепной звездочки также соответствует профилю зуба шестерни. Специальная коническая форма зуба инструмента предотвращает накопление материала вдоль профиля зуба шестерни во время современной операции удаления заусенцев. Эти инструменты идеально подходят для станков для снятия фасок Samputensili с моторизованными инструментальными головками, но их можно использовать на любом стандартном станке для снятия фасок.

1 2 3

Вторичный заусенец во время снятия фаски

Операция прокатки служит для удаления материала, который накапливается на боковых поверхностях зуба в результате пластической деформации во время снятия фаски. Во время снятия фаски/заусенцев могут произойти структурные изменения материала в форме сжатия. Процесс прокатки выравнивает поверхность и заставляет материал тонуть.

Заготовка после снятия фаски и удаления заусенцев

Прокатка цепной звездочки

Фаска

Прокатка выполняется путем локального «выравнивания», которое можно описать как вторую фаску с углом фаски Δ около 1°.

Инструментальные группы

Удаление вторичного заусенца на боковых поверхностях зубчатого колеса

Накатывание вторичного заусенца на боковой поверхности зубчатого колеса

Зачем накатывать?

1+ 1+3 1 +3 + 3 Вторичная фаска

Заготовка после фрезерования

Сзади: моноблочное решение для снятия фаски и заусенцев на одной инструментальной головке Спереди: набор накатных инструментов на одной инструментальной головке

Снятие фаски / снятие заусенцев

Снятие фаски / снятие заусенцев / прокатка

Использование двух инструментальных головок Последующая операция: шлифование или профильное шлифование

Использование трех инструментальных головок, по одной для каждого отдельного инструмента Прокатный инструмент используется как третий одиночный инструмент с поверхностным контактом между прокатным инструментом и боковой поверхностью заготовки. Последующая операция – Непрерывное обрабатывающее шлифование, обдирочное шлифование, хонингование

Снятие фаски и удаление заусенцев / прокатка

Снятие фаски и удаление заусенцев

Использование двух инструментальных головок, инструмента для снятия фаски и заусенцев на одной инструментальной головке и накатного инструмента на второй инструментальной головке. Последующая операция – Непрерывное генерирующее шлифование, обдирочное шлифование Требования: без уступа, без использования каких-либо инструментов для удаления заусенцев типа 1000

Моноблочное решение Использование одной инструментальной головки с комбинированным инструментом для снятия фаски и заусенцев Требования: без уступа, нет использование любого инструмента для снятия заусенцев типа 1000 Последующая операция: шлифовка или профильное шлифование

Снятие фаски и прокатка / снятие заусенцев

Снятие фаски, снятие заусенцев и прокатка

Использование двух инструментальных головок, инструмента для снятия фаски со встроенным накатным инструментом на одной инструментальной головке и инструмента для снятия заусенцев на второй инструментальной головке. Последующая операция – Непрерывное обрабатывающее шлифование, обдирочное шлифование, хонингование

Моноблочное решение Использование одной инструментальной головки, установленной с роликовым инструментом для снятия фаски с комбинированным инструментом для удаления заусенцев. Требования: без уступа, без использования каких-либо инструментов для снятия заусенцев типа 1000 Последующая операция – непрерывное генерирующее шлифование, обдирочное шлифование, хонингование

Samputensili 13

Поперечная стружка

Диагональная стружка

Врезная стружка* Шестерня в конце хода Точка контакта в начале стружки

Зубчатое колесо в начале хода

Σ

Точка контакта в начале бритья

Точка контакта в конце бритья предлагаем широкий выбор типов бритвенных станков:

Выберите из различных стандартных быстрорежущих или порошковых металлов.

Поперечный Диагональный Диагонально-подземный проход Подземный проход Тангенциальный Врезной

Конструкция и оптимизация инструмента основываются на многолетнем опыте наших инженеров-конструкторов стружечных станков. Уникальные программные разработки, реализованные на наших станках для заточки бритвенных станков, и тестовые программы обеспечивают высокую точность и эффективность переточки ваших инструментов.

Внутреннее/внешнее бритье Незаточенные или обработанные лезвия для стружки Все инструменты поставляются с контрольными и контрольными таблицами.

Размеры модуля Макс. ширина Внешний диаметр

0,7–10* мм 65 мм 70–330 мм

*Все зубья лезвий от 0,7 до 0,99 формируются токарной обработкой

Дизайн и оптимизация

Диаграммы заточки для непрерывного контроля удобная для пользователя диаграмма заточки, позволяющая отслеживать жизненный цикл вашего инструмента и напрямую контролировать процесс заточки, при условии, что у вас есть подходящее оборудование для этого высококачественного процесса.

Тангенциальная стружка**

Бритвенная фреза Шестерня в конце хода

Шестерня в конце хода

Материал

Точка контакта в начале и конце бритья Типы бритвенных фрез

Σ

Σ

r

Подземная стружка

Стрижка

°

Точка контакта в начале бритья Шестерня в конце хода

9000 бритье

Ψ Σ

Σ 90

Шестерня в начале хода

Ψ

Точка контакта в конце бритья r

Шестерня в начале и конце хода

0 00

Σ Точка контакта в начале хода

90

Точка касания в начале и конце бритья

Нож для бритья

°

Нож для бритья – гарантия превосходного качества после каждого процесса заточки

Точка касания в начале бритья

* В частности, используется в автомобильной промышленности. ** эти методы бритья являются только вариантами применения, которые сегодня редко используются.

Скручивание профилей стало проще Программные решения Samputensili являются краеугольным камнем нашей миссии по предоставлению качественных услуг; проектирование и оптимизация инструментов основаны на уникальных собственных программных решениях, реализованных на наших станках для заточки бритвенных станков. В любом случае, бритвенные станки Samputensili профильно шлифуются и затачиваются на самом современном и производительном станке, доступном на рынке – производства Samputensili!

Заточка и измерение лезвий на станке GS 400 Samputensili 14

Samputensili 15

Консультации, анализ, оптимизация

Прецизионные инструменты для измерения, настройки, калибровки и коррекции

обращаться к любому анализу профиля или запросам по дизайну. Существующие профили можно оптимизировать с помощью разработанного нами программного обеспечения для проектирования основных зубчатых колес.

Повторная шлифовка и повторное покрытие Главные шестерни изнашиваются по мере использования и требуют повторной шлифовки для обеспечения неизменно высокого качества работы. Сампутенсили хорошо оснащен для этой задачи.

Маркировка Все контрольные и установочные главные шестерни Samputensili имеют гравировку в соответствии с DIN 3970 или любые данные, требуемые заказчиком, и имеют индивидуальный контрольный номер, позволяющий тщательно контролировать их на протяжении всего производственного процесса.

Типы

Материал

Кольцевые калибры

Мастер-шестерни для одинарного и двойного измерения боковой поверхности и радиального биения Настройка мастеров для настройки и калибровки приборов контроля качества и калибровочные кольца

Калибровочная сталь Быстрорежущая сталь PM сталь

Модульное кольцо, наружный диам.

Покрытия

Прямые и спиральные зубья Эвольвентный и специальный профиль (*) в зависимости от наружного диаметра

Размеры Модуль Диаметр Ширина зуба Угол подъема

0,8 – 6,0 40 – 300 мм 4 – 80 мм 0 – 45 град

3

3 Качество: 2-6, DIN 3962 Геометрия: DIN 3970 или согласно чертежу

Исправления

Покрытия PVD только для главных шестерен HSS/PM Золото (TiN) Футура (TiAlN) Главные шестерни стали не выдерживают температуры выше 450 °C и поэтому непригодны для нанесения покрытий. Защитные покрытия можно наносить только на главные шестерни HSS/PM.

Калибры-пробки Модуль Диаметр шага

0,5 – 7,0* мм 20 – 200 мм

Сертифицированное качество

Упаковка

Основные процессы проектирования и производства зубчатых колес осуществляются с использованием специального программного обеспечения Samputensili и современных методов производства. Все редукторы Samputensili для проверки и настройки проходят полную проверку на контрольно-измерительном оборудовании с ЧПУ и поставляются с сертификатом соответствия. Мы производим главные передачи на специально разработанном и оптимизированном оборудовании классов от 2 до 6 по DIN 39.62, стандарты AGMA и BS.

Наши прецизионные инструменты поставляются и транспортируются в специально разработанной системе упаковки. Чертежи, документы и протоколы проверок надежно хранятся в отдельном кармане, встроенном в крышку ящика для инструментов.

Поэтому мы гарантируем как точность наших мастеров, так и качество всего производственного процесса.

0,5 – 6,0 20 – 150 мм

Профильные и боковые поправки Топологические поправки

Samputensili 16

Samputensili 17

Высокоточные прокатные рейки

Технология нанесения покрытий

Samputensili поставляет своим клиентам высокопроизводительные и точные прокатные рейки для холодной штамповки зубчатых колес.

Заточенные инструменты должны иметь те же характеристики, что и новые инструменты с покрытием.

Эти высокоточные инструменты гарантируют высочайшее коэффициент контакта при формовании с минимальными тепловыми эффектами. Канавки очищаются от мусора.

Типы для Профили зубчатых колес Зубчатые канавки Резьба

Качество Осевое сужение облегчает установку шлицевых валов. Возможна одновременная обработка нескольких профилей.

DIN 5480 ISO 4156 ГОСТ 6033-51 ANSI B 92.1-1970 ANSI B 92.2M-1980

Чтобы производственная линия работала в соответствии с планом, заточенные инструменты должны обеспечивать такие же результаты, как новые инструменты с покрытием . В сотрудничестве с ведущими мировыми производителями технологий покрытий мы оптимизируем инновационные покрытия для зуборезных инструментов, чтобы повысить стойкость к истиранию, износостойкость и, следовательно, срок службы инструмента. Автоматизированное оборудование для очистки дополнительно оптимизирует процесс нанесения покрытия. Подложки доставляются для нанесения покрытия в абсолютно чистом состоянии, что гарантирует высочайшее качество продукта с покрытием. Собственные установки для нанесения покрытий интегрированы в производственные площадки Samputensili по всему миру и часто обновляются с использованием новейших технологий. Это тесное сотрудничество означает, что любые новые разработки в области противоизносных покрытий будут доступны для вас немедленно.

Конструкции и размеры Диапазон модулей 0,3 – 2,0 Длина заготовки, макс. 1000 Длина профиля, макс. 180 Угол спирали, макс. 25

Samputensili 18

мм мм мм град. мм

Samputensili 19

Покрытие Altensa Повысьте производительность!

Руководство по стандартным покрытиям Gold

Alcrona Pro

Altensa

Нитрид титана

Алюминий Нитрид хрома

Алюминий Нитрид хрома

(AlN 9 (CrNiN)

30003

(AlCrNX)

2,500

3,200

3,800

0. 4

0.35

0.35

Residual compressive stress (GPa)

– 2.5

-3

-5

Layer thickness (um)

1-4

2-5

2-5

Термостойкость, макс. (C / F)

600 / 1 100

1 100 / 2 000

1 200 / 2 100

Цвет

Золотисто-желтый

Ярко-серый

Серый

Инструменты с покрытием ALCRONA PRO могут работать с гораздо более высокими скоростями резания и подачей, поэтому потенциал современных станков используется в большей степени.

Инструменты с покрытием ALTENSA могут работать с более высокой скоростью резания, чем ALCRONA PRO, которая подходит для обрабатывающих центров последнего поколения.

Фрезы

Фрезы

Фрезы

Фрезы

Фрезы

Фрезы

Состав

Микротвердость (HV 0,05) Коэффициент трения по стали (сухой)

Характеристики

Покрытие ALTENSA от Oerlikon Balzers является самым инновационным покрытием, которое в настоящее время можно найти на рынке.

Вот лишь некоторые из основных преимуществ использования ALTENSA на наших инструментах:

Его характеристики позволяют применять высокие скорости, обеспечивая значительный прирост производительности, экономию времени и эффективность затрат.

Снижение затрат на обработку Уменьшение износа при высоких скоростях Увеличение срока службы инструмента Значительное улучшение условий максимальной скорости резания для всех материалов основы (PM-HSS, MC90, карбид) Повышенная производительность

ALTENSA идеально подходит для областей применения, где требуется высокая скорость резания, например, в автомобилестроении. Рекомендуется для следующих процессов:

Применение

Зубофрезерная обработка Формование Scudding®

Проверенное покрытие для общих процессов металлообработки. Высокая твердость и низкий коэффициент трения повышают износостойкость. Удивительно низкое химическое сродство с большинством металлов.

Инструменты для удаления заусенцев Мастер-шестерни/накатные инструменты

Компания Samputensili всегда находится на переднем крае технологий, чтобы предоставить наилучшее возможное решение! Процесс

Сэкономьте до 20 % производственных затрат за счет увеличения скорости резания Alcrona Pro

200 м/мин

Altensa

300 м/мин

Инструменты Scudding®

Структура

Влажная резка Сухая резка (HSS, Carbide, MC 90)

Сухая резка (HSS, Carbide, MC 90)

Общего назначения

Влажная резка (HSS, Carbide, MC 90)

Влажная резка (HSS, Carbide, MC 90)

Однослойный

Однослойный

Нанослой

Другие покрытия доступны по запросу

Samputensili 21

С вами на протяжении всего срока службы вашего инструмента

Hoffman Estates/IL

Farmington Hills/MI Beijing

3

Seo

Оставайтесь на связи Ваш сервисный центр Samputensili поможет вам повысить производительность, точность и срок службы ваших производственных инструментов.

Хемниц

Жундиай (Сан-Паулу)

Bentivoglio (BO)

St. Etienne

Садитесь за руль

Услуги

Samputensili CMS

Консультации по проектам, проектирование и тестирование приложений

+ Снижение прямых и косвенных затрат на оплату труда и косвенных расходов.

+ Увеличение срока службы инструмента. + Полный спектр услуг по зубообрабатывающему инструменту из одних рук.

NA lp ro

r

Своевременная доставка Понимание процессов Мониторинг запасов и доступности Анализ потенциала экономии

Стратегия затрат на объект, адаптированная к вашим потребностям

Y или NT VE

L в

TOY

M I N IM

ALTENSA (ALCRNX)

Время. Alcrona Pro (AlCrN)

Cleaning, recoating

U

„ Futura Nano (TiAlN)

Resharpening, reconditioning

co

„ Gold (TiN)

Quality inspection & verification

… ce CEsts per пирог

Стандартные покрытия инструментов

. .. at E IZ и flo

Мониторинг износа инструментов и скорости обслуживания

RE D

CMS для групп инструментов и управления жизненным циклом отдельных типов инструментов.

SS

T

Служба посадки и доставки, к вашему инструменту Crib

SA V L

ТОЧНА

YOU U RAL RAL L

СТРЕСКА, ПОДГОТОВКА И ВЫКЛЮЧАЕТС

полный жизненный цикл инструмента.

CE

ON Y Наш

HA

Оригинальный производитель на протяжении

Ваше предложение

+ Гарантированная качество

… Mputensili e G с SA

.. STS E. Rpening CO

Переточка главных шестерен

+ Снижение затрат на хранение инструмента.

l oo

Заточка червячных, строгальных и стружечных фрез

Зачистка, подготовка и повторное покрытие инструментов в наших собственных лакировочных центрах

Samputensili 22

Контролируйте себестоимость своих инструментов. Учитывайте все затраты на поставку и техническое обслуживание инструмента. Оптимизируйте все этапы вашей технологической цепочки собственными силами. Следите за расходами на техническое обслуживание.

es

С сервисным обслуживанием инструментов Samputensili вы получаете выгоду от более чем 50-летнего опыта проектирования, производства и испытаний инструментов, а также обширные ноу-хау управления инструментами. Сегодня некоторые из ведущих мировых производителей зубчатых колес полагаются на Samputensili для управления специальными наборами инструментов или управления полным набором инструментов через системы управления поставками товаров.

Комплексное управление жизненным циклом инструмента Samputensili отвечает всем вашим производственным потребностям, оптимизируя каждый этап жизненного цикла инструмента и повышая производительность ваших инструментов в расчете на единицу стоимости. Гарантируя определенную стоимость за штуку, вам больше не нужно беспокоиться о фактической стоимости инструмента, потенциальном сроке службы инструмента или будущих требованиях к обслуживанию.
