Молибден МЧ / Auremo
Молибден М-5 Молибден М-6 Молибден М99,9-МП Молибден М99,95-МП Молибден МК Молибден МРН Молибден МС Молибден МЧ Молибден МЧВП Молибден МЧК
Обозначения
Название | Значение |
---|---|
Обозначение ГОСТ кириллица | МЧ |
Обозначение ГОСТ латиница | MCh |
Транслит | MCh |
По химическим элементам | CuЧ |
Описание
Молибден МЧ применяется: для производства отожженных полос, предназначенных для изготовления деталей электровакуумных приборов методом глубокой вытяжки; проволоки диаметром от 20 до 1000 мкм, полученной методом порошковой металлургии и применяемой для изготовления сеток и деталей различного применения в изделиях электронной техники.
Примечание
Молибден без присадок.
Стандарты
Название | Код | Стандарты |
---|---|---|

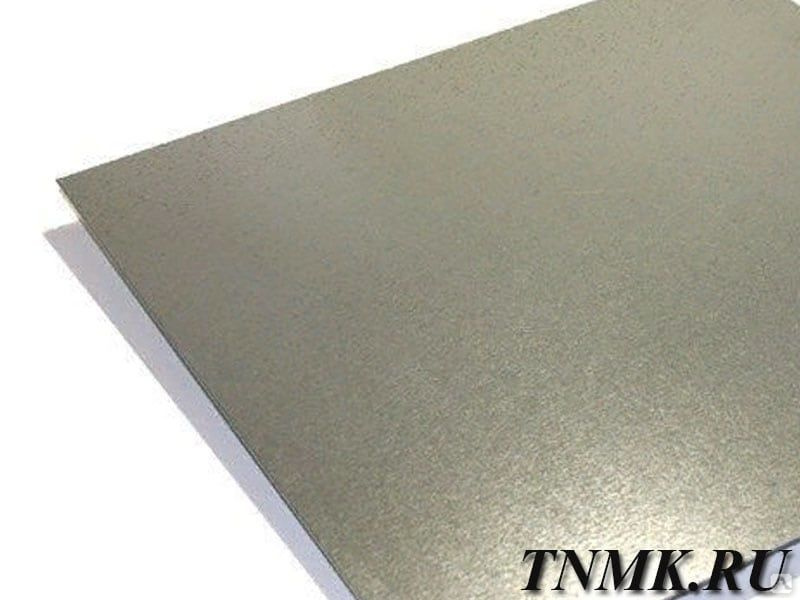

Листы и полосы | В53 | ГОСТ 25442-82 |
Проволока из цветных металлов и их сплавов | В74 | ОСТ 11 021. 004-76 |
Прутки | В55 | TУ 48-19-247-87, TУ 48-19-247-93 |
Химический состав
Стандарт | C | Si | Ni | Al | Mo | Ca | Mg | |
---|---|---|---|---|---|---|---|---|
ГОСТ 25442-82 | ≤0.005 | ≤0.014 | ≤0.005 | ≤0.014 | ≤0.004 | Остаток | ≤0.003 | ≤0.002 |
ОСТ 11 021.004-76 | – | – | – | – | – | ≥99.96 | – | – |
Mo – основа.
По ГОСТ 25442-82 химический состав приведен для молибдена марки МЧ. Допускается повышение массовых долей примесей алюминия, железа, кальция, магния при сохранении сумм массовых долей алюминия + железа, кальция + магния.
По ОСТ 11 021.004-76 химический состав приведен для молибдена марки МЧ. Суммарная массовая доля примесей должна быть не более 0,040%. В сумму примесей входят следующие элементы: кальций, магний, кремний, никель, железо, алюминий, если они не являются присадками.
Механические характеристики
Сечение, мм | σB, МПа | d |
---|---|---|
Полосы прокатанные термообработанные (отожженные) в состоянии поставки по ГОСТ 25442-82 (в скобках даны значения для поперечных образцов) | ||
0.1 | ≥784 | ≥5 (2) |
0.15 | ≥784 | ≥5 (2) |
0.2 | ≥686 | ≥6 (3) |
0.3 | ≥686 | ≥7 (4) |
Проволока в состоянии поставки по ОСТ 11 021.004-76. В графе сечение указан диаметр проволоки в мкм | ||
20-100 | ≥1432 | ≥2 |
100-400 | ≥1000 | ≥2 |
400-600 | ≥883 | ≥3 |
600-1000 | ≥785 | ≥3 |
20-100 | ≥2 | |
100-400 | ≥608 | ≥2 |
400-600 | ≥587 | ≥3 |
600-1000 | ≥490 | ≥3 |
Описание механических обозначений
Название | Описание |
---|---|
Сечение | Сечение |
σB | Предел кратковременной прочности |
d | Относительное удлинение после разрыва |
Технологические свойства
Название | Значение |
---|---|
Особенности производства изделий | По ОСТ 11 021. 004-76 проволока микронных размеров поставляется следующих шести групп: А. Проволока, имеющая на поверхности слой технологической смазки; Б. Проволока, очищенная от технологической смазки методом электрохимического травления; В. Проволока, отожженная на требуемые механические свойства; Г. Проволока, очищенная методом электрохимического травления и отожженная на требуемые механические свойства; Д. Проволока, отожженная на требуемые механические свойства. По сравнению с проволокой группы В имеет более высокую прочность и меньшее удлинение; Е. Проволока, очищенная методом электрохимического травления и отожженная на требуемые механические свойства. По сравнению с проволокой группы Г имеет более высокий коэффициент “К” и меньшее удлинение. |
Молибденовый пруток МЧ МЧВП М-МП МРН ООО “Меридиан Холдинг”
МОЛИБДЕНОВЫЕ ПРУТКИ
ЗАКАЗАТЬ
Название продукта: Молибденовый пруток
Стандарт: ТУ, ГОСТ, ЯеО
Марки: МЧ, МЧВП, МРН, М-МП, ЦМ, ВМ
Материал: Мо>99,95%
Плотность: 10,2 г / см3
Температура плавления: 2620°С
Температура кипения: 4630°С
Рассчитать массу изделия
Молибденовый пруток обычно используется для изготовления цельнометаллических температурных зон для вакуумных печей, температура в которых составляет до 1500 ° C. Также, из-за медленной скорости эрозии молибдена и высокого сопротивления ползучести в расплавленном стекле, практически нет каких-либо негативных последствий для химической и размерной стабильности, когда электрод, изготовленный из молибдена, погружается в химические составы стекла.
Высокая прочность и химическая стабильность молибдена делают его идеально подходящим для работы в условиях высоких температур и давлений. Давление паров молибдена намного выше диапазона давления, создаваемого типичной вакуумной печью.
Молибденовый пруток может быть изготовлен мерной и немерной длины, с необточенной и с механически обработанной (обточенной) поверхностью.
Поэтому молибденовый пруток (круг) — это идеальный материал, используемый для изготовления теплопроводников, сварочных электродов, электродов для стекольной промышленности и крепежных деталей. Помимо этого молибденовые прутки применяют для нагревателей для печей с сапфировым стеклом и других вакуумных печей, работающих в защитной атмосфере. Также молибденовые прутки служат для ввода тока в различные электровакуумные приборы и колбы мощных источников света.
Технические условия, ГОСТ | Марка | Размеры, мм | Основной элемент, не менее % | Примеси, не более, % |
ТУ 48-19-203-85 | МЧ | диаметр – 3-15, предельное отклонение составляет ± 0,1/0,15/0,2, длина – 300-1000 | Mo ост. | Fe, Si, C – по 0,01, Al – 0,004, Mg – 0,002, Ni, Ca – по0,005, O – 0,008 |
ТУ 48-19-203-85 | МЧВП | диаметр – 3-15, предельное отклонение составляет ± 0,1/0,15/0,2, длина – 300-1000 | Mo ост. | Fe, Si – по 0,01, Al – 0,004, Mg, N – по 0,002, C – 0,03, Ni, O – 0,005, Ca – 0,003, H – 0,0008 |
ТУ 48-19-247-93 | МЧ (необт.) | диаметр – 16-40 ± 0,5/1/1,5/2, длина – 150-1000 | Mo ост. | Fe, Si, C – по 0,01, Al – 0,004, Mg – 0,002, Ni, Ca – по 0,005, O – 0,008 |
ТУ 48-19-247-93 | МЧ (обт. ) | диаметр – 16-36 ± 0,5/0,8, длина – 100-500 | Mo ост. | Fe, Si, C – по 0,01, Al – 0,004, Mg – 0,002, Ni, Ca – по 0,005, O – 0,008 |
ТУ 48-19-247-93 | МЧВП (необт.) | диаметр – 16-80± 0,5/1/1,5/2/2,5, длина – 150-1000 | Mo ост. | Fe, Si – по 0,01, Al – 0,004, Mg – 0,002, C – 0,03, Ni, O – по 0,005, Ca – 0,003, N – 0,002, H – 0,008 |
ТУ 48-19-247-93 | МЧВП (обт.) | диаметр – 16-125 ± 0,5/0,8/1, длина – 100-500 | Mo ост. | Fe, Si – по 0,01, Al – 0,004, Mg – 0,002, C – 0,03, Ni, O – по 0,005, Ca – 0,003, N – 0,002, H – 0,008 |
ТУ 48-19-273-91 | ЦМ-2А (шлиф.) | диаметр – 8-8,9 – 0,3 / 9-13,5 – 0,4 / 14-16 – 0,6, длина – 100-1000 | Mo – 99,5 | Ti – 0,07-0,3, Zr – 0,07-0,15, C – 0,004 |
ТУ 48-19-273-91 | ЦМ-2А (обточ.) | диаметр – 17-20 ± 0,4 / 21-30 ± 0,4 / 31-50 ± 0,6 / 51-60 ± 0,8, длина – 100-500 | Mo – 99,5 | Ti – 0,07-0,3, Zr – 0,07-0,15, C – 0,004 |
ТУ 48-19-273-91 | ЦМ-2А (необточ. ) | диаметр – 8-10,8 ± 0,1 / 11-19 ± 0,2 / 20-28 ± 1,5 / 30-60 ± 2, длина – 150-1000 | Mo – 99,5 | Ti – 0,07-0,3, Zr – 0,07-0,15, C – 0,004 |
ГОСТ 17432-72 | М-МП (корячекатаные) | диаметр – 14,5-40, предельное отклонение ±1/2, длина – 150-1500 + 30, допустимая кривизна изделия ≤ 1 мм на 100 мм длины | Mo ост. | Fe – 0,014, Al, Ni, Si – по 0,005, Mg – 0,003, Na – 0,015, K – 0,05, Ca – 0,007, W – 0,4, O – 0,3 |
ГОСТ 17432-72 | М-МП (кованые) | диаметр – 30-60 + 5, длина – 100-300 + 15 | Mo ост. | Fe – 0,014, Al, Ni, Si – по 0,005, Mg – 0,003, Na – 0,015, K – 0,05, Ca – 0,007, W – 0,4, O – 0,3 |
ТУ 14-1-3959-85 | М-МП | диаметр – 10-40, длина – до 1500 | Мо-99,95 | Fe – 0,01, Al, Na – по 0,003, Ni, Si – по 0,005,Mg – 0,002, K – 0,008, Ca, C – по 0,004, W – 0,013, Mn – 0,001, Zn – 0,0005 |
ТУ14-22-157-2002 | М99,95-МА (шлиф) | диаметр – 3,18-12,7 ± 0,05, если диаметр изделия более 12,7, то предельное отклонение составляет ±0,08 | Мо-99,95 | Fe, C – по 0,01, Al,Na – по 0,003, Ni, Si,N – по 0,005, Mg – 0,002, K – 0,008, Ca– 0,004, W – 0,013,O – 0,007 |
ТУ14-22-157-2002 | М99,95-МА (обточ. ) | диаметр 6-10 ± 0,18, 10-18 ± 0,21, 18-30 ± 0,26, 30-50 ± 0,31, 50-80 ± 0,37 | Мо-99,95 | Fe, C – по 0,01, Al,Na – по 0,003, Ni, Si,N – по 0,005, Mg – 0,002, K – 0,008, Ca– 0,004, W – 0,013,O – 0,007 |
ТУ 48-19-199-82 | ОЧМ | диаметр – 0,1-18, предельное отклонение по диаметру — ± 2,5/3, длина – 1000-300 | Мо ост. | Fe, Al, Si, C – по 0,003, Mg, Ni – по 0,002, N – 0,001, O – 0,003, H – 0,0001 |
ЯеО.021.057ТУ | МЧ | диаметр – 15-18 ± 3, длина – 300 | Мо-99,955 | Al + Fe – 0,018, Ni– 0,005, Si – 0,014, Ca + Mg – 0,008 |
ЯеО.021.057ТУ | МК | диаметр – 1-11 ± 2,5/3, длина – 500-1000 | Мо-99,932 | Al + Fe – 0,018, Ni– 0,005, Si – 0,019-0,037, Ca + Mg – 0,008 |
ЯеО.021.057ТУ | МРН | диаметр – 15-18 ± 3, длина – 300 | Мо-99,933 | Al + Fe – 0,025, Ni– 0,02, Si – 0,014, Ca + Mg – 0,008 |
ОСТ 1-92027-90 | ВМ1 (обточ. ) | диаметр – 8-120 ± 2, длина – 300-1000 | Mo ост. | Ti – 0,4, Zr – 0,08-0,25, C – 0,01 |
ТУ 48-19-254-91 | МР-47 (обточ.) | диаметр – 3-9,5 ± 0,1, 10-1 ± 0,2, длина – 500 | Mo ост. | Re – 42-47, Fe, Zn, N – по 0,01, Al, Ca – по 0,005, Mg – 0,002, S, P, As, Sn, Pb, Cu, Zn, H – по0,001, O – 0,009 |
ТУ 48-19-254-91 | МР-47 (необточ.) | диаметр – 16-19 ± 0,4, 20-50 ± 0,6, длина – 100-500 | Mo ост. | Re – 42-47, Fe, Zn, N – по 0,01, Al, Ca – по 0,005, Mg – 0,002, S, P, As, Sn, Pb, Cu, Zn, H – по0,001, O – 0,009 |
Молибден IBSC / Auremo
Молибден М-5 Молибден М-6 Молибден М99,9-МП Молибден М99 95-МП Молибден МК Молибден МРН Молибден МС Молибден МЧ Молибден MCIT Молибден IBSC
Обозначение
Наименование | Значение |
---|---|
Обозначение ГОСТ Кириллица | МЧК |
Обозначение ГОСТ латинское | МЧК |
Транслитерация | МЧК |
Химические элементы | CuЧ |
Описание
Молибден ИБСК используется : для изготовления проволоки диаметром от 200 до 500 мкм, получаемой методом порошковой металлургии и применяемой для изготовления сеток в электронных изделиях.
Примечание
Молибден, легированный кремнеземом. Температура рекристаллизации и предел прочности при растяжении и изгибе в отожженном состоянии несколько ниже, чем у молибдена марки МК.
Стандарты
Наименование | Код | Стандарты |
---|---|---|
Проволока из цветных металлов и их сплавов | В74 | ОСТ 11 021.004-76 |
Химический состав
Стандарт | Си | Пн |
---|---|---|
ОСТ 11 021.004-76 | 0,01-0,02 | ≥99,94 |
Mo является основой.
По ОСТ 11 021.004-76 химический состав приведен для молибдена марки МК. Суммарная массовая доля примесей не должна быть более 0,040 %. В сумму примесей входят следующие элементы: кальций, магний, никель, железо, алюминий, если они не являются добавками.
Механические характеристики
Сечение, мм | σ B , МПа |
---|---|
Проволока в состоянии поставки по ОСТ 11 021. 004-76. В колонке сечение указан диаметр проволоки в мкм | |
200-400 | ≥1000 |
400-500 | ≥883 |
Описание механических меток
Наименование | Описание |
---|---|
Раздел | Секция |
о Б | Предел кратковременной прочности |
Технологические свойства
Наименование | Значение |
---|---|
Особенности производства | По ОСТ 11 021.004-76 микронный размерный ряд проволоки подразделяется на следующие шесть групп: А. Проволока, имеющая на поверхности слой технологической смазки; Б. Проволока, очищенная от технологической смазки методом электрохимического травления; Б. Проволока, отожженная до требуемых механических свойств, Проволока, очищенная методом электрохимического травления и отожженная до требуемых механических свойств; D. |
Молибден MRN/Auremo
Молибден М-5 Молибден М-6 Молибден М99,9-МП Молибден М99 95-МП Молибден МК Молибден МРН Молибден МС Молибден МЧ Молибден MCIT Молибден IBSC
Обозначение
Наименование | Значение |
---|---|
Обозначение ГОСТ Кириллица | МРН |
Обозначение ГОСТ латинское | миль в час |
Транслитерация | МРН |
Химические элементы | CuHgNi |
Описание
Молибден МРН применяется : для изготовления проволоки диаметром от 600 до 1000 мкм, получаемой методом порошковой металлургии и применяемой для изготовления деталей различного назначения в изделиях электронной техники.
Примечание
Без добавок молибдена. Температура рекристаллизации молибдена этой марки несколько выше, чем у молибдена марки МЧ, из-за большего содержания примесей.
Стандарты
Наименование | Код | Стандарты |
---|---|---|
Проволока из цветных металлов и их сплавов | В74 | ОСТ 11 021.004-76 |
Химический состав
Стандарт | Пн |
---|---|
ОСТ 11 021.004-76 | ≥99,92 |
Мо является основой.
По ОСТ 11 021.004-76 химический состав приведен для молибдена МРН. Суммарная массовая доля примесей не должна быть более 0,080 %. В сумму примесей входят следующие элементы: кальций, магний, кремний, никель, железо, алюминий, если они не являются добавками.
Механические характеристики
Сечение, мм | σ B , МПа | д |
---|---|---|
Проволока в состоянии поставки по ОСТ 11 021. 004-76. В колонке сечение указан диаметр проволоки в мкм | ||
600-1000 | ≥883 | – |
600-1000 | ≥490 | ≥2 |
Описание механические метки
Наименование | Описание |
---|---|
Раздел | Секция |
о Б | Предел кратковременной прочности |
д | Удлинение после разрыва |
Технологические свойства
Наименование | Значение |
---|---|
Особенности производства | По ОСТ 11 021.004-76 микронный размерный ряд проволоки подразделяется на следующие шесть групп: А. Проволока, имеющая на поверхности слой технологической смазки; Б. Проволока, очищенная от технологической смазки методом электрохимического травления; Б. Проволока, отожженная до требуемых механических свойств, Проволока, очищенная методом электрохимического травления и отожженная до требуемых механических свойств; D. |
