Кузнечные молоты: пневматические, гидравлические, устройство, схемы

Кузнечный молот представляет собой машину ударного действия, которая пластически деформирует нагретый до ковочных температур металл. Такие машины – просты по своему составу, а потому отличаются высокой ремонтной стойкостью, вследствие чего часто используются на предприятиях, занимающихся ковкой и горячей штамповкой.

Кузнечный молот

Классификация и виды

В зависимости от типа применяемого энергоносителя различают следующие виды описываемых агрегатов:

  1. Паровоздушный молот, который использует энергию перегретого пара.
  2. Пневматический молот, энергоносителем у которого выступает сжатый воздух.
  3. Гидравлический молот, деформирующий заготовку силой потока рабочей жидкой среды (воды или масла).
  4. Гидровинтовой молот, где, наряду с энергией жидкости применяется и механическая энергия.
  5. Механический молот, для которого реализован принцип непосредственного преобразования потенциальной энергии/работы в кинетическую.

Классификацию производят также и по технологическому назначению; это определяет особенности конструкции молотов. В частности, ковочный молот имеет отдельно стоящие стойки, а паровоздушный молот отличается исполнением стоек, соединённых с шаботом при помощи крепёжных, подпружиненных деталей.

Принцип компоновки всех молотов — в основном вертикальный. Немногочисленные варианты горизонтальных бесшаботных молотов — импакторов – особого распространения не получили. Причина – сложность удержания нагретой заготовки во время её обработки давлением. В то же время сотрясения грунта и фундамента при этом значительно уменьшаются, что делает работу на таком оборудовании более комфортной.

Конструктивные составляющие

По своему устройству типовой кузнечный молот состоит из следующих узлов:

  • силового цилиндра;
  • штока;
  • двух боковых стоек;
  • шабота;
  • бабы;
  • системы управления.

В цилиндре происходит перераспределение создаваемого перегретым паром давления, с направлением потока энергоносителя в нижнюю полость, с которой жёстко связан шток. На противоположной части штока закреплена баба молота, совершающая возвратно-поступательные перемещения, деформируя тем самым материал. Кузнечный молот отличается наличием гладких бойков, в то время как паровоздушный молот снабжается специальным инструментом – ковочным штампом.

Схема работы пневматического кузнечного молота

Текущее позиционирование производится специальными направляющими на боковых стойках с развитой поверхностью контакта. Аналогичные элементы предусмотрены и по боковым поверхностям бабы, в результате по нагретой болванке наносятся достаточно точные удары.

Шабот представляет собой большую и массивную чугунную деталь: по эксплуатационным соображениям масса шабота не менее чем в 10 раз должна превосходить массу падающих частей. Для снижения вибраций шабот глубоко помещается в грунт, и устанавливается на виброгаситель, в качестве которого принимают большие дубовые доски квадратного сечения.

Последовательность действия

Молот ковочный имеет довольно сложную систему управления, что требует от кузнеца высокого производственной квалификации и надлежащего опыта. Дело в том, что любой паровоздушный распределительный механизм постоянно функционирует в цикле холостого и рабочего качаний. Разница между ними состоит в амплитуде колебания: в холостом цикле она составляет, в зависимости от мощности агрегата, 10…50 мм, а в рабочем — определяется исходной высотой поковки. Поскольку с каждым новым ударом этот параметр уменьшается, а металл охлаждается, то сила следующего воздействия должна быть большей, и это зависит исключительно от угла поворота рычага, перекрывающего (полностью или частично) отверстия управляющего золотника.

Принцип работы молотов с двойным воздействием заключается в осуществлении следующих действий:

  1. Подъёма до своего верхнего положения (но не до крайнего, поскольку в этом случае можно выбить крышку цилиндра, размещённого на подцилиндровой плите).
  2. Удержание навесу в то время, когда на штамп устанавливается нагретая болванка.
  3. Разгон вниз, причём для первого контакта с заготовкой количество сжатого воздуха (если используется пневмомолот) или пара должно быть наибольшим.
  4. Подъём с верхней половинкой штампа вверх, и извлечение поковки из нижней полости (или её кантовки, если горячее деформирование выполняется за несколько переходов).

Технология горячей штамповки заключается в нанесении по заготовке до 5…6 ударов, в зависимости от сложности поковки и температуры металла. Конкретная схема деформирования устанавливается в технологической карте операции.

Особенности применения молотов иных типов

Пневматический молот, устанавливаемый в единичном количестве, обычно снабжается индивидуальной компрессорной установкой. Такой пневмомолот не отличается высокой массой падающих частей, а потому может использоваться для ковки небольших изделий. Пневмомолот имеет как правило, С-образную станину, которая скрепляется для жёсткости боковыми стойками. Штамповочная зона пневмомолота, таким образом, открыта с трёх сторон, что облегчает его обслуживание.

Гидравлический молот имеет ограниченное применение. Часто используют гидравлические ковочные агрегаты в горячей листовой штамповке, при обработке малопластичных в холодном состоянии сплавов титана. Скорость движения штампа в гидравлических молотах ниже, что объясняется различиями в показателях плотности масла/воды в сравнении с воздухом/паром. Гидравлический исполнительный механизм предполагает повышенные требования к герметизации уплотнений, в остальном его устройство принципиально не отличается от иных схем рассмотренных установок.

Скачать инструкцию для кузнечных молотов Blacksmith KM1-25R, KM1-20R, KM1-16R

Механические приводы кузнечных машин ударного действия – с ремнём, доской, либо рессорно-пружинный — ныне встречаются редко, поскольку в этом случае дополнительная энергия в зону деформации подведена быть не может. Их устройство довольно просто, но КПД низок.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

КУЗНЕЧНЫЙ МОЛОТ своими руками [чертежи, какой лучше сделать]

[Кузнечный пневматический молот] используют для обработки металлических изделий путем рубки, протяжки, гибки, выбивания различных отверстий.

Его применение позволяет выполнять штамповку за счет подкладных штампов, работать с закрытыми штампами не рекомендуется, так как жесткие удары кузнечного молота могут стать причиной, по которой потребуется ремонт бабки.

Особенности функционирования пневматического кузнечного молота заключаются в использовании воздуха, который поступает в компрессор оборудования из окружающей среды.

Поступивший воздух, в процессе возвратно-поступательного действия компрессорного поршня, сжимается, затем разряжается.

Поршень приводит в движение электрический двигатель приводного типа с помощью клиновых ремней.

Также устройство рабочей цепи включает в себя: редуктор, который способствует понижению уровня вращений кривошипа, кривошипный вал и шатун.

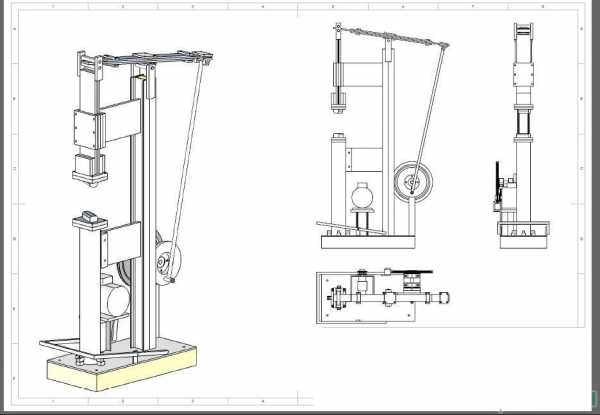

Если обратить внимание на представленные чертежи, то можно увидеть, что кузнечный пневматический молот может и не иметь в рабочей цепи редуктора.

В таком случае шатун и кривошипный вал соединяются, при этом вал оснащается маховиком.

Кузнечная установка пневматического типа отличается от паровоздушного кузнечного оборудования, в котором функционирование падающих элементов поддерживается паром или сжатым воздухом.

Пневматический молот представляет собой устройство, в котором воздух выполняет назначение упругой воздушной подушки.

Благодаря ей движение от компрессорного поршня к рабочему передается не жестко.

Количество ударов, которые может выполнять кузнечный пневматический молот в 60 секунд, соответствует количеству оборотов произведенных кривошипным валом.

Кузнечный пневматический молот может оборудоваться падающими элементами с различной массой, от 50 до 1000 кг. При этом ударная волна может составлять от 0,8 до 28 кДж, скорость от 5 до 7,5 м/с, кратность – 12%.

Функционирование компрессорного поршня выполняется ходом с одной степенью свободы, которая определяется положением угла поворота кривошипного вала.

Видео:

Рабочий поршень установлен в нижнем положении, поршень компрессора в верхнем положении, а боек расположен на поковке.

Таким образом, обе полости цилиндра компрессора объединены с атмосферой с начальным давлением, соответствующим атмосферному.

Для полостей рабочего цилиндра кузнечного молота также устанавливается подобное давление, так как они сообщаются за счет кранов с полостями цилиндра компрессора.

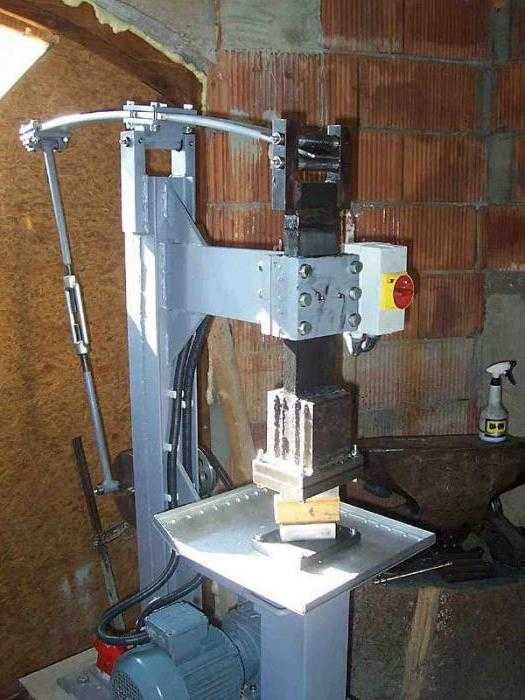

Если есть большой опыт и нужные материалы, то сделать пневматический кузнечный молот своими руками будет не сложно.

Имея в наличии подобное кузнечное оборудование, можно оригинально украсить собственный дом или заняться прибыльным бизнесом.

Как собирается пневматическое кузнечное устройство, об этом более детально расскажет инструкция из видео материала.

А вот чтобы собрать устройство простого кузнечного молота, большой опыт не потребуется. Самодельное оборудование может функционировать за счет ножного или электрического привода.

В последнем случае подсоединение привода к электродвигателю выполняется за счет шестеренок.

Как сделать кузнечный механический молот своими руками?

Кузнечный молот должен стоять на ровной твердой площадке, которую необходимо заранее подготовить.

Для этого рабочую поверхность заливают бетоном, выкопав яму в грунте размерами 2х1, с глубиной 20-30 см.

Обязательно рекомендуется выполнить армирование стяжки и проконтролировать плоскость поверхности с помощью строительного уровня. Иначе придется часто делать ремонт неустойчивого кузнечного оборудования.

Дальнейшая инструкция, по которой будет собираться самодельный кузнечный молот, предусматривает следующие этапы работ:

  • изготовление рамы;

  • изготовление рабочего рычага;

  • сборку кузнечного молота и монтаж наковальни.

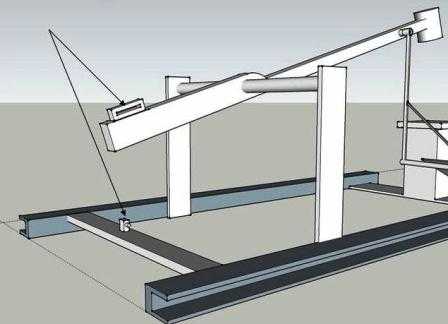

Устройство рамы конструкции для кузнечного молота

Для изготовления рамы используют швеллер. Обычно его параметры выбирают, исходя из того, какие изделия будут подвергаться обработке. Как правило, для бытового оборудования подходит швеллер 12х8 см.

Расстояние, на которых отрезки швеллера будут располагаться друг от друга, выбирается с учетом величины наковальни – оно может быть 80-100 см.

В качестве металлических распорок используют либо такой же швеллер, либо железную трубу.

При этом распорку в передней части станины – будущее местоположение наковальни, необходимо монтировать под швеллера.

Так как именно передняя часть кузнечной установки в ходе рабочего процесса будет подвергаться сильным нагрузкам.

Распорка задней части установки должна привариваться вблизи верхнего уровня швеллеров.

Устройство механизма кузнечного молота

На первом этапе сборки механизма кузнечного молота изготавливают рычаг. На один его конец монтируют боек, другой оснащают противовесом.

При этом конструкция рычага может выполняться как в сборном, так и монолитном виде. Как правильно сделать рычаг, можно более детально рассмотреть в предложенном видео материале.

Исключить выгибание рычага в момент сильных ударов позволит применение полосовой стали, но никак не трубы. При этом сталь должна иметь толщину не менее чем 25 мм, ширину около 70 мм.

Разделив визуально стальную полосу на три части, в конце первой части с одного края трубы проделывается отверстие под отрезок трубы, который создаст условия вращения рычага.

Для этого в готовое отверстие вставляется и приваривается сегмент трубы, она будет выступать в качестве подшипника.

При 70-ти мм ширине стальной полосы отверстие должно иметь такой диаметр, чтобы до края полосы оставалось 8-10 см, что позволит исключить преждевременный ремонт установки из-за деформации рычага в этом месте.

Поэтому в качестве трубы для изготовления «подшипника» можно взять 50-ти мм изделие.

Перекладина для устройства рычага берется с таким диаметром, который позволит ему свободно вращаться на оси, но при этом не «болтаться».

Видео:

Чтобы рычаг кузнечного молота в ходе рабочего процесса не сместился, что потребовало бы производить ремонт в самый неподходящий момент, его дополнительно фиксируют шпильками.

Крепежные элементы устанавливаются за счет радиальных отверстий.

С помощью сварки один край рычага оснащается молотом, второй – противовесом.

Ударник обязательно должен быть изготовлен из инструментальной высокопрочной стали, в противном случае толку от такого бойка будет мало.

Инструкция по сборке кузнечного молота

К раме станины приваривают две вертикальные стойки, их высота зависит от нужной силы удара молота.

Затем к стойкам крепится ось для конструкции рычага, которую можно приварить или зафиксировать в проделанных отверстиях.

Лучше использовать второй вариант крепления, чтобы при необходимости произвести ремонт рычага, его можно было бы легко разобрать.

Затем на ось стоек надевается и закрепляется конструкция рычага.

После того как молот собран, рекомендуется проконтролировать горизонтальность установки, так как нельзя допускать наличие даже минимальных перекосов.

Наковальню для кузнечного молота можно сделать также из полосовой стали.

Видео:

Вначале с помощью сварки изготавливается рама из уголка подходящего размера, она приваривается к передней части станины. Затем на нее укладывают и приваривают заготовки.

Сверху по периметру рамы укладывают и приваривают толстый металлический лист. При этом обязательно поверхность наковальни должна иметь строго горизонтальное положение.

Завершается статья полезным видео материалом на тему, как правильно обслуживать и проводить ремонт кузнечного оборудования.

rezhemmetall.ru

Как сделать кузнечный молот своими руками

Изящные ворота, оконные решетки, арки, элементы садового дизайна – вот далеко не полный перечень того, что можно сделать самостоятельно, не прибегая к услугам различных умельцев, которые, кстати говоря, не такие уж и дешевые.

Однако мало кто знает, что создать небольшую кузню можно и у себя дома, причем для этого не понадобится какое-то огромное, соответствующим образом оборудованное помещение. Для проведения подобных работ места нужно не так уж и много, поэтому компактную кузню соорудить довольно просто.

Что нам, в принципе, нужно? Разогреть заготовки и иметь возможность их на чем-то соответствующим образом обработать. Но главный «механизм» – кузнечный молот, которым осуществляется штамповка или ковка различных деталей. В старину кузнецы пользовались ручным инструментом. Учитывая специфику работы, его вес был соответствующим, поэтому и не каждый человек мог с ним управляться.

Гораздо целесообразнее, не надеясь на свои физические данные, изготовить молот механический, тем более что работа с ручным требует определенных навыков и опыта. Конструктивных исполнений такого «агрегата» может быть довольно много, так как в качестве привода используются различные устройства. Рассмотрим один из вариантов.

Подготовка площадки

Ее необходимо выровнять и хорошо утрамбовать. Для контроля горизонтальности можно воспользоваться доской и строительным уровнем. При работе молота будет создаваться довольно большая нагрузка на грунт. Поэтому площадку необходимо забетонировать. Естественно, с укладкой армирующего слоя (металлическая сетка).

Изготовление рамы

Понадобится швеллер. Его размеры зависят от того, какие детали предполагается обрабатывать. Чаще всего используется изделие с «параметрами» 12 х 8 см (вполне достаточно для бытовых потребностей). Его придется разрезать на 2 части, для удобства пользования и устойчивости – длиной не менее 2 м. Следовательно, понадобится швеллер от 4 м.

Расстояние между его частями (которые будут служить «салазками» станины) выбирается произвольно, в зависимости от предполагаемых размеров наковальни. Вполне достаточно около 0,8 – 1 м. Между ними ставятся распорки, и вся конструкция скрепляется при помощи сварки. В качестве «поперечин» можно использовать любые изделия из металла – толстую полосу, трубу, тот же швеллер.

Важная особенность - так как передняя часть станины (где будет расположена наковальня) в процессе работы подвергается максимальной динамической нагрузке, распорку здесь устанавливают ПОД швеллера. В задней части – чуть ближе к их верхнему краю.

Следующий этап – установка стоек для крепления рычага молота, также при помощи сварки.


Механизм молота

В первую очередь необходимо сделать рычаг, на одном конце которого будет «ударник» (боек), на другом – противовес. Такая конструкция может быть как сборной, так и монолитной. Чтобы в процессе «производства» такая штанга не изгибалась от силы ударов, для ее изготовления целесообразно использовать полосовую сталь (не трубу) толщиной не менее 2,5 см. Ширина – в пределах от 7 см. Почему нельзя меньше, станет понятно чуть позже.

Примерно на расстоянии в 1/3 (от общей длины полосы) от ее края вырезается отверстие, через которое будет проходить труба (ось вращения рычага). В него вставляется обрезок другой трубы соответствующего диаметра, который будет играть роль подшипника. Он тщательно приваривается к штанге по всей окружности, с обеих сторон.

Если ширина полосы 70 мм, то диаметр отверстия должен быть меньше настолько, чтобы до края рычага оставалось примерно 0,8 – 1 см (иначе в этом месте штанга может пойти на излом). Следовательно, в данном случае для «подшипника» понадобится кусок трубы 50 мм. Ну а диаметр «перекладины» для установки рычага подбирается с расчетом, чтобы он не «болтался», и в то же время свободно вращался на оси.

К одному концу рычага сваркой прикрепляется ударная часть (собственно молот), к противоположному – противовес. «Боек» нужно обязательно делать из особо прочной, инструментальной стали. Недостаточно твердый металл начнет деформироваться в процессе ковки, и проку от него не будет.

Для исключения смещения рычага вправо/влево по осевой трубе он фиксируется по ее центру при помощи шпилек, которые вставляются в радиально просверленные отверстия.


Сборка устройства

Стойки уже смонтированы, поэтому штанга надевается на ось, которая и закрепляется на них. Можно это сделать при помощи сварки, но с точки зрения ремонтопригодности лучше в стойках-швеллерах также вырезать сварочным электродом отверстия, и осевую трубу вставить в них. В случае необходимости механизм всегда можно будет разобрать.

После установки «молота» необходимо проверить горизонтальное положение всей конструкции. Даже малейший перекос в какую-либо сторону не допускается.

Наковальня

Ее несложно изготовить из тех же полос железа. Предварительно сваривается рама (уголок соответствующего размера), на которую накладываются заготовки. Все они привариваются не только к основанию, но и скрепляются сваркой же между собой. Сверху накладывается обрезанный по размеру лист толстого железа и также приваривается к раме по всему периметру.

Соответственно, что для такой сборки нужно продумать ножки (по типу стола). Верхняя поверхность наковальни, на которую будут укладываться детали для обработки, также должна быть расположена в горизонтальной плоскости.

Привод

Здесь уже каждый думает сам. Можно сделать его «ножным», можно через систему шестерен присоединить к эл/двигателю. Вариантов много.

В данной статье дан лишь общий принцип монтажа «ручного» кузнечного молота. Если он понятен, то самостоятельно нетрудно определиться и с размерами, и с весом (ударника). Нужно, прежде всего, ориентироваться на то, что конкретно хочется изготовить, для чего все это устраивается. Возможно, кто-то применит и другие материалы и изменит схему сборки, что-то добавит, улучшит. Возможностей для фантазии много.

ismith.ru

Кузнечный молот своими руками. Как и зачем?

Возможно, вас это удивит, но кузнечное дело еще живо и популярно. И многие занимаются этим и даже делают кузнечные молоты своими руками!

Для чего предназначен кузнечный молот?

Если такой молот хочет сделать не кузнечных дел мастер в каком-нибудь поколении, то тогда, возможно, это делается с целью создания красивых кованых элементов декора или мебели, изготовленной методом ковки (например, стулья и столы).

В большинстве случаев кузнечный молот - устройство, которое применяют на заводах и в мастерских, работающих с художественной штамповкой металла, изготавливающих и ремонтирующих инструменты. Его применение зависит от модели.

Для использования в домашних условиях данное устройство часто делается самостоятельно, и за счет своего ударного механизма применяется не только для изготовления кованых элементов, но и для работы с металлическими листами (для их деформации).

Кузнечный молот своими руками: что потребуется?

Данное приспособление очень увесистое. Изготовление требует затрат времени и сил, но обойдется дешевле, если делать своими руками. Чаще всего за эту процедуру берутся любители ручной работы и обладатели умелых рук.

Как самому сделать кузнечный молот с минимальными затратами сил и денег?

Итак, начнем с простой модели (кузнечный молот с ножным приводом). Потребуется для его создания:

  • Сварочный аппарат, болгарка (абразивный и отрезной круги).
  • Швеллер 100-120. Размер 5000 мм.
  • Полоса стали (70 на 25). Размер 3300 мм.
  • 2 шт. профильных трубы (70 на 40 (2000 мм) и 80 на 80 (400мм)).
  • Труба Д нар. 48. Рамер 1000 мм.
  • Прут Д 8.150 мм.

Делаем кузнечный молот

После приобретения инструментов выбирается точное место расположения молота. Равняем с помощью уровня поверхность, на которой он будет стоять (лучше всего залить этот участок бетоном).

Берем швеллер, два отрезка по 2 м и три - по метру. Свариваем метровые отрезки в виде короба. Это передняя деталь поперечной рамы, которая во время работы молота несет большую нагрузку. На ней будет крепиться наковальня.

Последний метровый отрезок швеллера будет задней поперечиной, а два отрезка по 2 метра укладываются параллельно и станут основой продольной рамы.

Все элементы между собой свариваются. Вот и готова рама конструкции молота.

Следующим шагом будет сборка рычага кузнечного молота. На нем на одной стороне будет закреплен боек, а на второй – противовес.

Для защиты от деформации при изготовлении и применении в работе этой детали рекомендуется полоса стали именно 25 мм по толщине и по ширине 70 мм. Длина всей полосы - 2000 мм.

В 700 мм от края стали сварочным аппаратом сделать отверстие 56 мм в диаметре, в которое вставится обрезок трубы 80 мм длинной и диаметром 48 мм. Трубу приварить со всех сторон к полосе стали, отслеживая ее симметричность и перпендикулярность относительно листа. Этот отрезок будет выполнять функцию подшипника.

Следующим шагом отрезки стали 9000 и 100 мм сваркой усиливают рычаг.

Затем кусок круглой трубы с наружным диаметром в 48 мм и метр длинной используют как ось рычага.

Рычаг же устанавливается по центру оси молота и фиксируется от продольных передвижений с помощью приваривания на ось двух отрезков прута по 75 мм и диаметром в 8 мм.

Для бойка можно использовать болванку из инструментальной стали (можно и круглого или квадратного сечения 80 на 80, 100 на 100).

Профильную трубу 70 на 40 делим пополам - и выходят две вертикальные метровые стойки, которые привариваются на раме. На этих стойках крепится ось рычага.

Для основы наковальни нужно взять профильную трубу 80 на 80 мм и 400 мм в длину, к которой привариваются два куска стальной полосы 70 на 25 мм и 150 мм в длину. Так получится стол 150 на 140 мм по размеру, который приваривается на переднюю поперечину рамы.

Для противовеса подойдет любой металлический кусок, но при этом стоит учесть, что нужно обеспечить для рычага с бойком возврат в исходное местоположение после проведенного удара.

На каждом этапе работы нужно уровнем проверять горизонтальность всей конструкции и каждой ее части по отдельности, чтобы молот не был перекошенным. От горизонтальности конструкции молота зависит качество его работы.

Интересные моменты при самостоятельной сборке молота

Самодельный молот кузнечный можно немного видоизменить при наличии другого материала. Но главное, чтобы суть его работы не поменялась.

Можно усовершенствовать и сделать пневматический молот кузнечный, как и гидро- или электроприводной. Такие конструкции хорошо подойдут не просто для улучшения своего быта, а для собственного бизнеса по производству кованой мебели или инструмента. Но потребуют больше усилий, времени и материала для изготовления.

Самодельный кузнечный молот можно изготовить и с помощью пошагового толкования, благодаря многочисленным видео на просторах Интернета. Но это еще не все! Там множество других видеопримеров, как сделать разные кузнечные молоты своими руками.

Что можно изготовить кузнечным молотом?

Некоторые мужчины не понимают, для чего применяются кузнечные молоты, своими руками сделанные или покупные.

С их помощью можно сделать у себя в гараже или мастерской кованные красивые ворота или забор, решетки на окна или столы и стулья, что-нибудь для дизайна в саду, инструмент и множество других полезных вещей.

В сельских местностях есть потомки кузнечных мастеров, которые продолжают дело своих предков, делают кузнечные молоты своими руками, различные наковальни, куют инструмент и декоративное оружие. Это для них не только хобби, но и дело всей жизни.

Кроме того, в качестве хобби каждому желающему можно сделать миникузницу и проводить экскурсии для детей старших классов, чтобы прививать у них интерес к работе, кузнечному делу, да и просто показать, как много можно сделать своими руками.

В чем плюсы самодельного кузнечного молота?

Самый главный плюс - это экономия, ведь некоторые материалы для его изготовления могут уже иметься в хозяйстве, а какие-то можно заменить идентичными, да и купить пару отрезков стали и трубы дешевле, чем уже готовый механический кузнечный молот.

Только при самостоятельном изготовлении можно полностью разобраться в механизме и принципе работы устройства.

Можно изменить конструкции и сделать усовершенствованную модель более подходящих размеров и т. д.

Да и похвастать самостоятельным изготовлением кузнечного молота перед друзьями, своим умельством и мастерством будет приятно каждому мужчине.

fb.ru

Механический кузнечный молот из подручных материалов

Как сделать механический кузнечный молот своими руками, схема.

Кузнечное искусство, возникшее в глубокой древности, сегодня переживает второе рождение. Однако начинающий мастер сталкивается с десятками кажущихся неразрешимыми вопросов. Эта статья призвана помочь сделать ещё один шаг в освоении «горячего» мастерства.

Итак, будем считать, что горн у вас уже есть. Но работать молотом в одиночку – задача выполнимая лишь для былинных богатырей. Создать, таким образом, пробитую лозу, лапки для валют – задача невыполнимая. Однако же приложив известную долю фантазии и некоторое время – вы можете существенно облегчить задачу.

Станок, который я хочу предложить вашему вниманию, называется шлёп-нога. Думаю всё понятно из названия и представленного рисунка.

Для работы нам понадобится:

  • сварочный аппарат, угловая шлифовальная машина (болгарка) с отрезными и шлифовочными дисками.

Из материалов:

  • швеллер на 80 – 120 миллиметров (4000 мм),
  • профильная труба 70х40 мм (3600 мм),
  • труба профильная сечением 80 мм (от 450 до 600 мм),
  • труба круглая диаметром 64 мм (1200 мм),

Кроме того, монолитная полоса сечением 70х25 для изготовления рычага молота и плиты наковальни (3600 мм). Труба профильная 40х25 мм (900 мм) и наконец профильная труба 25х25 мм Zyklonss (600 мм). Вдобавок ко всему вышеперечисленному металлическую болванку круглого или же квадратного сечения 80х80, 100х100 мм – которую мы используем в качестве бойка молота. Желательно что бы сталь болванки была инструментальных марок.

Работу начнём с изготовления рамы – швеллер разделим на два отрезка по 2000 мм. Уложим его на заранее подготовленную и выровненную площадку. С помощью мелких подложек (куски профильной трубы, кусков кирпичей и т.п.) выровняем их относительно друг друга, добиваясь параллельности и одного уровня. После этого, из профильной трубы 70х40мм изготовим 2-е поперечные вставки длинной по 800 мм.

Как это сделать правильно – видно на рисунке №2. Задний распор, мы ставим по верхнему краю соединяемых швеллеров, передний по нижнему.

После чего мы приступим к самой сложной и ответственной части работы – изготовлению самого молота в сборе с рычагом ножного привода и противовесом.

Всю работу начнём с разметки монолитной полосы 70х25 мм. Отрезаем кусок полосы длинной 2000 мм, отступаем от любого из краёв 700 мм и распиливаем полосу на две части – так чтобы у нас получилось два обрезка 1300мм и 700 мм. От круглой трубы на 64 мм отрезаем кольцо высотой 25-30 мм – оно послужит нам шаблоном для изготовления подшипника.

С помощью сварки стыкуем только что разрезанную полосу на прихватках. По внешней плоскости обводим наш шаблон белым маркером таким образом, чтобы разрез состыкованной полосы примерно совмещался с диаметром кольца.

Обводку повторяем несколько раз (при работе сварочным аппаратом она быстро закоптиться, и перестанет быть видимой) после чего снова разделяем обрабатываемые части будущего рычага. Ставим сварочный аппарат на резку металла (максимальный сварочный ток) и удаляем, металл из внутренней зоны будущего шарнира.

Работу можно выполнить достаточно грубо, поскольку металл толстый и прочный, единственной условие – после соединения половинок штанги и противовеса, труба должна свободно вращаться в отверстии.

От оставшегося обрезка полосы в 1600 мм – отрезаем 600 мм (эта часть заготовки нам понадобится во время изготовления наковальни) и разрезаем оставшиеся 1000 мм на две части 900 и 100 мм соответственно.

Укладываем все части собираемой детали на ровную поверхность и соединяем следующим образом:

Профильную трубу 70х40 делим пополам и получаем две стойки по 1000 мм каждая.

Из круглой трубы изготавливаем ось рычага – её длина 800 мм. Определяем центр оси рычага молота, и установив сам рычаг фиксируем его от перемещений двумя стопорными шпильками, которые можно изготовить из прута диаметром 8 мм и длинной 80мм. Шпильки крепим к оси на сварке. Собираем узел рычага молота на раме. Из полосы 70х25 мм и длинной 600мм подготовим заготовки для сборки наковальни. Она будет состоять из четырёх брусков длинной 150 мм.

Обратите внимание – заготовка обваривается по всем стыкам и по обеим плоскостям. После выполнения стыковок всё тщательно зашлифовываем болгаркой с использованием шлифовочной насадки. Основанием наковальни послужит профильная труба сечением 80 мм.

Я не стану описывать сборку наковальни, поскольку всё ясно из рисунка:

Я хочу акцентировать ваше внимание на том, что ни рисунки, ни подробное описания процесса изготовления молота не являются 100% руководством к действию, конструкцию можно изменять, добавлять или же убирать элементы – поскольку всё зависит от материалов, которые есть в вашем распоряжении. То же самое можно применить и относительно механизма ножного привода, поскольку особой сложностью он не отличается.

И, наконец, последнее, если противовес не обеспечивает возвращения молота в исходное состояние, нужно воспользоваться резиновым жгутом с хорошим растяжением. Лучше всего для этих целей подойдет велосипедная камера, распущенная на несколько полос, достаточной длины. Как правильно её закрепить вы сможете догадаться, посмотрев на последнюю из иллюстраций.

Автор: Антон Кириллов

(схемы автора)

podelki-shop.ru

3.Оборудование для ковки

3.1.Молоты

Свободная машинная ковка осуществляется на молотах и прессах.

Молотами называют машины ударного действия, в которых энергия привода перед ударом преобразуется в кинетическую энергию линейного движения масс с закрепленным на них инструментом, а во время удара – в полезную работу деформирования поковки. Для привода молотов чаще всего используют пар, сжатый воздух или газ, а также жидкость под давлением, горючую смесь, взрывчатые вещества, магнитные и гравитационные поля. Существуют молоты с массой падающих частей от 160кг до 16т. Обычно операции осуществляют последовательными ударами, высокоскоростные штамповочные агрегаты рассчитывают на один удар, за который полностью осуществляется деформационная операция. По конструкции и типам привода молоты можно разделить следующим образом: паровоздушные, пневматические, механические, электромеханические, газовые и высокоскоростные.

Паровоздушные ковочные молоты, предназначенные для изготовления поковок средней массы (от 20кг до 350кг) из прокатанных заготовок, приводятся в действие паром или сжатым воздухом, подающимся от котлов или компрессоров. Поступая в рабочий цилиндр, энергоноситель разгоняет поршень и связанные с ним подвижные части молота до скоростей 6-7 м/с. Молоты по конструкции станины подразделяются на мостовые, одностоечные и арочные (рис.11).

Рис.11 Паровоздушный молот арочного типа

1- рабочий цилиндр, 2- поршень,

3- шток, 4- станина, 5- баба, 6,7- бойки, 8- шабот, 9- направляющие, 10,12- канал, 11- парораспределительное устройство.

Паровоздушные молоты имеют массу падающих частей от 1000 до 8000 кг, давление сжатого пара или воздуха 0,7….0,9МПА.

Парораспределительное устройство позволяет с помощью незначительных усилий управлять мощным силовым цилиндром, который и создает усилие, осуществляющее ковку (рис.12).

Рис.12. Парораспределительное устройство

Пневматические ковочные молоты также используют сжатый воздух, но воздух является пружиной, связывающей два поршня - рабочий и компрессорный, Компрессор приводится от коленчатого вала двигателя. Компрессор фактически встроен в молот. На пневматических молотах, имеющих массу падающих частей от 50 до 1000кг, производят мелкие поковки (до 20 кг).

В электромеханических молотах на поршень действует давление газов, возникающее в результате вспышки горючего.

3.2. Прессы

К механическим прессам относятся винтовые фрикционные прессы (рис.13).

В высокоскоростных молотах высокое давление создается с помощью специальных гидравлических устройств. Энергоноситель – сжиженный газ, порох и др. В этих молотах чаще используют метод встречного движения бойков. Такие молоты называются бесшабот

Рис.13 Винтовой фрикционный пресс

1- электродвигатель, 2- ременная передача, 3- вал, 4- фрикционные диски, 5- маховик. 6- гайка, 7- ходовой винт, 8- ползун, 9- заготовка, 10- рукоятка

ными. Преимущество данной конструкции состоит в отсутствии громоздких фундаментов или амортизационных систем.

При ударе молота (бойка) по заготовке часть энергии расходуются за тысячные доли секунды на ее пластическую деформацию, остальная поглощается нижним бойком и его основанием (шаботом). Коэффициент полезного действия молота определяется как отношение полезной работы деформации Ад ко всей энергии удара А, т.е. к.п.д. = Ад/А. Чем больше масса шабота, чем выше к.п.д..

На ковочных гидравлических прессах - машинах статического действия (рис.14), где деформирование заготовки может продолжаться десятки секунд, - перерабатывают крупные заготовки, в основном слитки. Прессы развивают усилия от 55 до 100МН.

Рис.14 Гидравлический пресс

1- рабочий цилиндр, 2- плунжер, 3- подвижная поперечина, 4- колонна,

5- верхний боек, 6- нижний боек, 7- верхняя поперечина, 8- плунжер, 9- возвратный цилиндр, 10- верхняя неподвижная поперечина, 11- тяга, 12- нижняя поперечина

studfiles.net

Отправить ответ

avatar
  Подписаться
Уведомление о
