МА4132 Молот кузнечный ковочный , МА 4132А

Продольный разрез кузнечного молота МА4132

  1. МА4132А-11-001СБ Станина
  2. МА4132А-12-001СБ Шабот
  3. МА4132А-21-001СБ Привод
  4. МА4132А-41-001СБ Управление
  5. МА4132А-71-001СБ Ограждение
  6. МА4132А-81-001СБ Система смазки
  7. МА4132А-91-001СБ Электрооборудование

Рабочий и компрессорный цилиндры молота МА4132, соединены между собой каналами. Взаимосвязь цилиндров между собой и цилиндров с атмосферой достигается с помощью кранов, положение которых устанавливается рукояткой управления или педалью. Энергоносителем для работы служит сжатый воздух, вырабатываемый в компрессорном цилиндре «С» Попадая через каналы в рабочий цилиндр «в», сжатый воздух приводит в движение бабу «а», которая, нанося удары по поковке, производит работу.

Возвратно-поступательное движение поршню компрессора сообщается кривошипно-шатунным механизмом, получающим движение от электро­двигателя через клиноременную передачу.

Буферное устройство молота МА4132



Для предотвращения ударов бабы I  кузнечного молота МА4132 о верхнюю крышку рабочего цилиндра предусмотрено буферное устройство. При подъеме бабы до кромки С канала В оставшийся между поршнем и крышкой воздух (полость D) образует буфер, препятствующий удару бабы о крышку и ускоряющий ее возврат из крайнего верхнего положения.

Воздухопополнение

Воздухопополнение кузнечного  молота МА4132 происходит снизу через внутреннюю полость поршня компрессора, окно F в поршне компрессора от­верстие G в штоке поршня и отверстие Е в цилиндре компрессора. Последнее, совмещаясь в крайнем верхнем и нижнем положениях поршня, последовательно сообщает верхнюю и нижнюю полости компрессора с атмосферой.

Уплотнение штока бабы и поршня компрессора кузнечного молота МА4132



Баба молота МА4132 фиксируется от вращения направляющими планками 4, вмонтированными в ее буксу Для уплотнения штока бабы и штока поршня компрессора в буксах 1 и 2 сделаны кольцевые выточки, в которых монтируются сегменты сухаря 5, втягиваемые пружинами 3. По мере взноса штока бабы и поршня компрессора, а также сухарей и сегментов зазоры “а” уменьшаются, но могут быть восстановлены запиловкой торцов сегментов.

Крепление пальца верхней головки шатуна молота МА4132

Палец 1 шатуна удерживается от осевого перемещения пружинными стопорными кольцами 2.

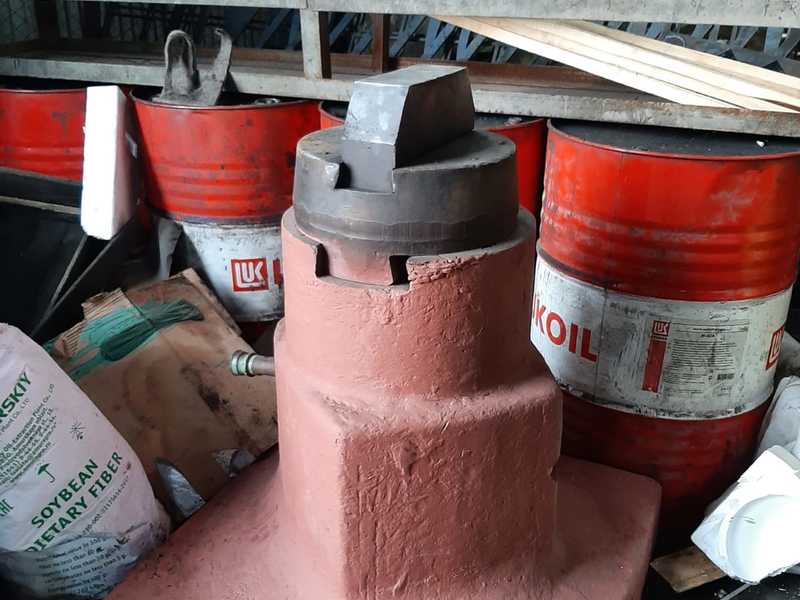

Бойки кузнечного молота МА4132

Верхний боёк

Нижний боек

Кинематическая схема кузнечного молота МА4132

№

Номер подшипника, ГОСТ

Наименование

Размеры, мм

Количество на молот

1

4024107

ГОСТ 4657-82

Роликоподшипник игольчатый

46х62х27

1

2

53517,

ГОСТ 5721-75

Роликоподшипник радиальный,

сферический, двухрядный.

85х150х36

1

3

53612,

ГОСТ 5721-75

Роликоподшипник радиальный, сферический, двухрядный

60х130х46

4

Молот МА4132 работает в следующих режимах:

  • холостой ход;
  • держание бабы на весу;
  • автоматические удары;
  • единичные удары;
  • прижим.


Работа кузнечного  молота МА4132 в том или ином режиме зависит от положения рукоятки 2 управления и рукоятки 1 среднего крана, которые определяют положение нижнего, верхнего и среднего кранов в различных режимах. Рукоятка 3 фиксатора служит только запирания бабы в верхнем положении VI при смене бойков при выполнении других ремонтных работ.

Во время работы молота МА4132 рукоятка 3, находясь в положении VII, на режим работы не влияет.

Холостой ход молота МА4132

При режиме «Холостой ход» (исходном) нижняя и верхняя полости компрессора работают на выпуск воздуха в атмосферу через каналы «e-f» верхнего крана (разрез С-С, положение I) и каналы «n-a» нижнего крана (разрез Е-Е, положение I). При этом рукоятка 2 управления занимает вертикальное положение I, а рукоятка 1 среднего крана повернута в положение V. Цикл применяется при пуске молота.

Держание бабы на весу молотом МА4132

Этот режим является переходным от холостого хода и устанавлива­ется поворотом рукоятки 1 среднего крана на 180° в положение IV. При этом средний кран (разрез D-D) перекрывает выпускное окно “р” и выпуск воздуха в атмосферу прекращается. Воздух из ниж­ней полости компрессорного цилиндра через окна “n-m” нижнего кра­на (разрез Е-Е, положение I) нагнетается в камеру среднего крана. Отсюда, отжимая обратный клапан, воздух через камеру обратного кла­пана и окна “h-g” нижнего крана (разрез F-F, положение I) пос­тупает в нижнюю полость рабочего цилиндра, поднимая бабу вверх. По достижении бабой верхнего положения в нижней полости рабочего цилин­дра устанавливается постоянное давление. Окно “в” (сечение В-В, положение I) служит для выравнивания давления в верхней полости рабочего цилиндра с атмосферным.

Компрессор, продолжая работать, нагнетает воздух из нижней по­лости в камеру среднего крана, а из нее – камеру обратного клапана. Этот воздух частично расходуется на пополнение утечек в нижней по­лости рабочего цилиндра, а оставшийся объем воздуха в камере сред­него крана и камере обратного клапана всасывается в нижнюю полость рабочего цилиндра при ходе поршня вверх. Верхняя полость компрессорного цилиндра работает при этом на выпуск воздуха в атмосферу. Длительная работа в режиме “Держание бабы на весу” нежелатель­на: она приводит к перегреву молота и излишней затрата энергии.

Автоматические удары молота МА4132

Этот режим является нормальным рабочим режимом и устанавливается поворотом рукоятки 2 управления в положение II. При этом проис­ходят повторяющиеся удары, сила которых зависит от угла поворота рукоятки управления. Средний кран закрыт (рукоятка 1 находится в положении IV). Нижние и верхние полости рабочего и компрессорного цилиндров соединены каналами “е-d”; “l-n” напрямую (разрезы С-С, Е-Е, положение II). Скорость подъема и опускания бабы зависит от разности давлений в верхней и нижней полостях рабочего цилиндра. Число ударов бабы равно числу ходов поршня компрессора, т.е. числу оборотов кривошипного вала.

Единичные удары молота МА4132

Единичные удары кузнечного  молота МА4132 (частный случай режима “Автоматические удары”) производятся резким движением рукоятки 2 управления вправо до упора (положение II) и быстрым ее возвращением в исходное положение I. При задержке рукоятки 2 в отключенном положении баба нанесет несколько ударов, по этому для получения единичного удара требуется определенная сноровка. В этом случае воздух из нижней полости компрессорного цилиндра через окна “n-m” (разрез Е-Е, положение III) поступает в камеру среднего клапана и далее в камеру обратного клапана. Затем через окна “с-а” (разрез В-В, положение III) воздух нагнетается в верхнюю полость рабочего цилиндра и давит на бабу. Верхняя полость компрессорного и нижняя полость рабочего цилиндров при этом соединены с атмосферой через окна “d-f” верхнего крана и окна “g-k” нижнего крана (разрезы С-С, F-F, положение III).

Кроме того кузнец должен выбрать момент для отклонения рукоятки или нажатия педали, в противном случае баба резко пойдет вверх и нанесет удар в крышку. Поэтому от работающего на молоте требуется некоторая сноровка.

Регулировка молота МА4132

В процессе эксплуатации кузнечного молота МА4132 возникает необходимость в регулировки отдельных составных частей молота для восстановления их нормальной работы. Поэтому надо тщательно следить за температурой нагрева рабочего и компрессорного цилиндров, которая не должна превышать 90С. Не реже одного раза в полугодие необходимо проверять состояние поршневых колец – их стыки не должны находится напротив отверстий в цилиндрах. Периодически должна производится проверка затяжки гаек шатунных шпилек на нижней головке шатуна. Кроме того, надо следить, чтобы размеры верхнего и нижнего бойков были одинаковыми и их кромки совпадали.

Учитывая, что утечки воздуха ухудшают работу молота и снижают коэффициент рабочего действия, нужно периодически проверять состояние крышек цилиндров, уплотнительных колец буксы бабы и буксы компрессора, а также всей воздухораспределительной системы, своевременно устраняя возникшие неисправности и заменяя изношенные детали новыми. Необходима также систематическая регулировка натяжения ремней клиноременной передачи привода (особенно тщательно надо следить за их натяжением в первые 48 часов работы молота).

Натяжение ремня контролируют усилием Q, необходимым для оттягивания ветви ремня на величину прогиба, равную 1,55 мм на каждые 100 мм межцентрового расстояния. Для нового ремня Q составляет 4,6 кг, для приработанного – 3,7 кг.

Сборка Пневматического молота МА4132, молот ковочный пневматический ма 4132 размеры молот МА4132 характеристика, цена б/у молот ма4132 характеристики. молот кузнечный мст-4132, пневмомолот М4132А его чертеж поршневые кольца на молот МА 4132 молот ковочный пневматический ма4132 цена. устройство кузнечного молота ма 4132а, пневмомолот ма 4132и ма4134 настрой и регулировка молота ма 4132 кинематическая система смазки молот пневматический МА4132. ма4132 запчасти, Молот-пресс кузнечный ма4132 молот кузнечный 4132 цена кузнечный молот 1950-1960 разборка сборка. общий вес молота ма4132а, молот ковочный МА4132 технические характеристики молот м4129а цена поршневого кольца схема сборки кузнечного молота МА2149А. пневматический кузнечный молот ма4132 бу, ecnfyjdrf молот пневсатический ма 4132 Молот кузнечный МА-4132А. ьюыюЄ ъютюўэ?щ яэхтьрЄшўхёъшщ ьр 4132, ма 4132 зеркало бойка молот ма 4132 цена продам пневмомолот б\у А4132. цена молота МА4132 1986 год, кузнечный молот ма4132 характеристики б/у молот ковочный МА4132 молот кузнечный ма4132 год цена. м а 4132 установка, технический паспорт кузнечного молота 1986 года установка молот кузнечный пневматический купить бу МА 4132 технический паспорт на кузнечный молот ма4132а. Кольцо компрессорное для кузнечного молота модель МА4132, молот ма4132 баба может полностью уйти вверх пневматический молот 160 вес ножниц мод МА4132. Схема смазки Молот МАА129А, клапан холостого хода ма 4132 куплю пневмомолот кузнечный А4132 фото пресса МА 4132. чертеж колец на молот 4132, молот кузнечный ма 4132 запчасти заказать сухари для молота ма4136 технические данные ма 4132 а. Молот МА 4132 купить цена, молот ковочный ма4132а масса станок молот марка имел 4132 молот ма4132 цена. скачать руководство по эксплуатации молота пневматического МА4132, кузнечный пресс ма4132 пресс ма4132 вес шабота кузнечный молот ма4132. пневмомолот 160 кг технические характеристики, купить молот 160 кг б у Молот ковочный пневматический МА4132А запчасти молота ма4132. молот МА4132 запчасти, вес Молота МА4132 молот ма 4132 молот 4132вес по частям. кузнечный молот 160, пневмомолот ма 4132 размеры подушки ковочного молота 160 кг молот кузнечный ма4132. Электро пневмомолот 4132 технический паспорт, молот ма 4132 ремонт и обслуживание купить Молот кузнечный МА4132 ма4132-91-001 масса пдающих. молот кузнечный. Марка МА-4132, молоты ковочные пневматические моделей ма4132 цена Марка МА-4132. кузнечный молот ма 4132 заказать поршневые %d. Молот ковочный ма4132а, кузнечный молот 4132 ма4132 кольца

МА4132 молот ковочный пневматический кузнечный. Паспорт, схемы, описание, характеристики

Сведения о производителе молота ковочного пневматического МА4132

Производитель ковочного пневматического молота МА4132 – Астраханский завод кузнечно-прессового оборудования, основанный в 1931 году. Завод был переименован в Астраханский машиностроительный завод по выпуску кузнечно-прессового оборудования “АКМА” и с 25.05.2015 Акционерное общество АКМА.

В настоящее время пневматический молот МА4132 производит ООО СО “ПРЕССМАШ”, г. Москва

Станки, выпускаемые Астраханским заводом кузнечно-прессового оборудования

  • МА4129 – молот пневматический ковочный 155 кГс·м
  • МА4129а – молот пневматический ковочный 155 кГс·м
  • МА4132 – молот пневматический ковочный 330 кГс·м

МА4132 молот ковочный пневматический. Назначение, область применения

Ковочный пневматический молот МА4132 разработана в 1982 году и серийно выпускалась с 1985 года. Разработчик Астраханский завод кузнечно-прессового оборудования.

Пневматический молот МА4132 должен соответствовать ГОСТ 712-82 Молоты ковочные пневматические. Основные параметры и размеры.

Молот ковочный пневматический МА 4132 с массой падающих частей 160 кг предназначен для протяжки, осадки, прошивки отверстий, горячей рубки металла, кузнечной сварки, гибки металла и т. д. методом свободной ковки на плоских и фасонных бойках.

Работа в закрытых штампах не допускается, так как жесткость и эксцентричность удара при штамповке может привести к поломке бабы, буксы или других деталей молота.

Общий вид ковочного молота МА4132

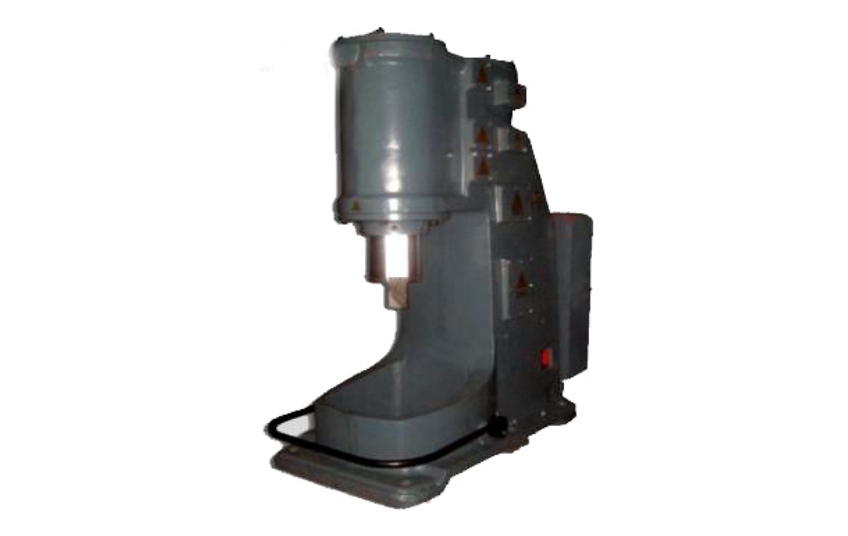

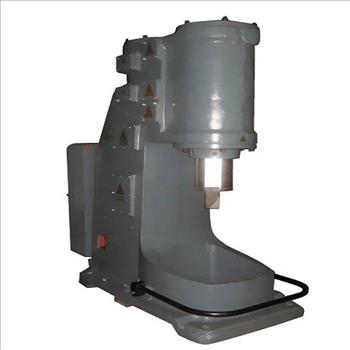

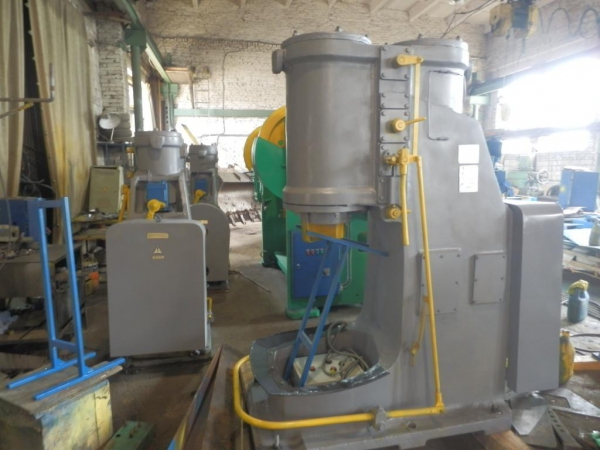

Фото ковочного молота МА4132


МА4132 Расположение составных частей ковочного молота

Расположение составных частей ковочного молота МА4132

Расположение составных частей ковочного молота МА4132. Смотреть в увеличенном масштабе

Перечень составных частей ковочного молота МА4132:

  1. Станина – МА4132-11-001СБ
  2. Шабот – М132А-12-001СБ
  3. Привод – МА4132-21-001СБ
  4. Управление молотом – МА4132А-41-001СБ
  5. Ограждение – МА4132-71-001СБ
  6. Система смазки – М4132А-81-001СБ
  7. Электрооборудование – М4132А-91-001СБ

Спецификация деталей ковочного молота МА4132:

  1. Букса бабы – М4132-11-107К ВЧ50 ГОСТ7293-85
  2. Букса компрессора – М4132-11-113К АЧВ-2 ГОСТ1585-85
  3. Поршень компрессора – М4132-11-112К ВЧ60 ГОСТ7293-85
  4. Планка – МА4132-11-114 АЧВ-2 ГОСТ1585-85
  5. Сегмент – М4132-11-115К АЧВ-1 ГОСТ1585-85
  6. Сухарь – М4132-11-116к АЧВ-1 ГОСТ1585-85
  7. Кольцо разрезное – М4132-11-106 АЧВ-2 ГОСТ1585-85
  8. Кольцо поршневое – М4132-11-424 Сталь 35 ГОСТ1050-74
  9. Баба – М4132А-11-406к Сталь 40ХН ГОСТ4543-71
  10. Палец – М4132-11-412к Сталь 20Х ГОСТ4543-71
  11. Боек верхний – М4132-11-407 Сталь 5ХНМ ГОСТ5950-73
  12. Боек нижний – М4132-12-401А Сталь 5ХНМ ГОСТ5950-73
  13. Заглушка – М4132-11-422 Сталь 45 ГОСТ1050-74

Устройство и работа ковочного пневматического кузнечного молота МА4132 и его составных частей

Рабочий и компрессорный цилиндры молота соединены между собой каналами. Взаимосвязь цилиндров между собой и цилиндров с атмосферой достигается с помощью кранов, положение которых устанавливается рукояткой управления или педалью. Энергоносителем для работы служит сжатый воздух, вырабатываемый в компрессорном цилиндре “с” (см. рис.1).

Попадая через каналы в рабочий цилиндр “в”, сжатый воздух приводит в движение бабу “а”, которая, нанося удары по поковке, производит работу.

Возвратно-поступательное движение поршню компрессора сообщается кривошипно-шатунным механизмом, получающим движение от электродвигателя через клиноременную передачу.

Схема кинематическая ковочного молота МА4132

Кинематическая схема ковочного молота МА4132


Описание основных узлов ковочного молота МА4132


Буферное устройство и воздухопополнение ковочного молота МА4132

Буферное устройство и воздухопополнение ковочного молота МА4132

I – баба

II – клапан обратный


Буферное устройство ковочного молота МА4132

Для предотвращения ударов бабы I о верхнюю крышку рабочего цилиндра предусмотрено буферное устройство (рис. 2).

При подъеме бабы до кромки “С” канала “В” оставшийся между поршнем и крышкой воздух (полость “Д”) образует буфер, препятствующий удару бабы о крышку и ускоряющий ее возврат, из крайнего верхнего положения.

Обратный клапан П предупреждает зависание бабы в верхнем крайнем положении и перегрузку компрессора молота. Клапан препятствует выходу воздуха при образовании буфера, однако он немедленно отрывается, если давление воздуха в полости “Д” станет ниже, чем в канале “В”.


Воздухопополнение ковочного молота МА4132

Воздухопополнение происходит снизу через внутреннюю полость поршня компрессора, окно “F” в поршне компрессора (см. рис.2), отверстие “G” в штоке поршня и отверстие “Е” в цилиндре компрессора. Последнее, совмещаясь в крайним верхнем и нижнем положениях поршня, последовательно сообщает верхнюю и нижнюю полости компрессора с атмосферой.


Уплотнение штока бабы и поршня компрессора молота МА4132

Уплотнение штока бабы и поршня компрессора молота МА4132

Уплотнение штока бабы и поршня компрессора молота МА4132

  1. букса бабы
  2. букса компрессора
  3. сухари и сегменты
  4. планка направляющая
  5. пружина
  6. кольцо уплотнительное
  7. экспандер

“а” зазор

Баба фиксируется от вращения направляющими планками 4, вмонтированными в её буксу (рис. З). Для уплотнения штока бабы в буксе I сделана кольцевая выточка, в которой монтируются сегменты и сухари 3, стягиваемые пружиной 5: По мере износа штока бабы, а также сухарей и сегментов зазор “а” уменьшается, но может быть восстановлен запиловкой торцов сегментов. Для уплотнения штока поршня компрессора в буксе компрессора сделана кольцевая выточка, в которой монтируется уплотнительное кольцо 6, из материала ЛАМ1, стягиваемое экспандером 7.


Крепление пальца шатуна молота МА-4132

Крепление пальца шатуна молота МА-4132

Крепление пальца шатуна молота МА-4132

  1. палец
  2. кольцо пружинное
  3. подшипник игольчатый
  4. верхняя головка шатуна

Крепление пальца верхней головки шатуна Палец (I) шатуна (рис.4) удерживается от осевого перемещения пружинными кольцами (2).

Установочные размеры бойков молота МА-4132

Установочные размеры бойков молота МА-4132


  1. боек нижний
  2. клин нижнего бойка
  3. подушка
  4. баба
  5. планка
  6. боек верхний
  7. клин верхнего бойка
  8. клин подушки
  9. шабот

Установочные размеры бойков молота МА-4132, мм

  • a = 85
  • b = 165
  • c = 40
  • d = 52
  • e = 35.
    .0,5
  • f = 35..0,5
  • g = 165
  • h = 86
  • u = 40+0,17
  • l = 52
  • m = 625
  • n = 1

Электрооборудование молота МА-4132

Электрооборудование молота состоит из электродвигателя, кнопочной станции с кнопками “Пуск” и “Стоп”, шкафа электроуправления и токоподводящего кабеля.

Указания по монтажу и эксплуатации электрооборудования молота МА-4132

Электродвигатель крепится к подмоторной плите и устанавливается в нише станины. Шкаф электроуправления и кнопочная станция располагаются недалеко от молота, со стороны рукоятки управления, на стене или стоике в вертикальном положении с отклонением от вертикали не более +5.

В шкафу управления размещена электроаппаратура, элементы которое соединены между собой монтажными проводами в соответствии с принципиальной и монтажной электросхемами. Рукоятки выключателей выведены на крышку шкафа. Вводной пакетный выключатель может быть заменен автоматическим.

Шкафы электроуправления, поставляемые с молотом, выпускаются на номинальное напряжение 360 В с цепью управления на 36 В переменного тока частотой 50 Гц. По особому заказу они могут быть изготовлены на другие напряжения силовой цепи и цепи управления о частотой тока 60 Гц.

Перед установкой надо открыть шкаф специальным ключом и произвести следующие работы:

  • удалить защитную смазку
  • проверить надежность затяжки болтовых соединений
  • освободить магнитные системы реле и пускателей от стопорных приспособлений, одетых перед транспортировкой
