Самодельный механический молот своими руками: фото и описание

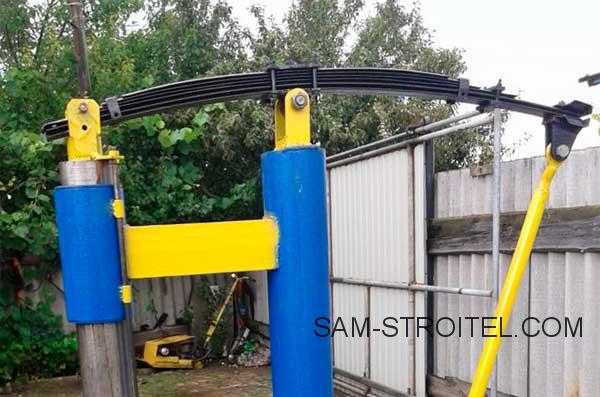

Самодельный ковочный молот рессорного типа, с электро приводом, фото и описание самоделки.

Кузнечный молот рессорного типа с электрическим приводом состоит из:

Эл. двигателя, управляющим вращением кривошипного вала.
Исполнительного механизма для получения колебаний.
Автомобильной рессоры.

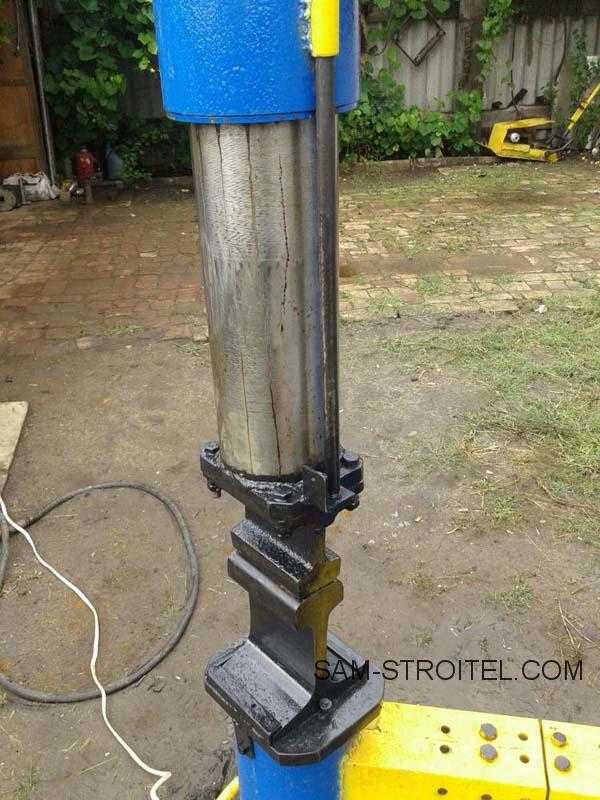

Бойка с системой направляющих элементов.
Станины.
Шабота или нижней плиты, где производится собственно ковка.

Самодельный молот 90 кг, установлен электродвигатель 2 кВт. 1280 об/мин. Молот делает 100 ударов в минуту.

Автор самоделки: Алексей.

sam-stroitel.com

Кузнечный молот своими руками чертежи видео

В небольших или индивидуальных кузницах, принимающих заказы на разнообразную продукцию — изделия художественной ковки, мелкий инструмент типа топоров, и пр. — часто возникает потребность в использовании не ручного труда, а соответствующего оборудования для ковки.

Как сделать оборудование, а также некоторые конструкции кузнечных молотов, доступных для самостоятельного изготовления, рассмотрены далее.

Принцип работы и разновидности

Молот — машина ударного действия, которая деформирует нагретую заготовку не усилием, а энергией деформирования. Гораздо реже они используются при холодной ковке, где целесообразнее применять прессы.

В наиболее удачных конструкциях используется два вида энергии — потенциальная и кинетическая. Потенциальная

W_n = mgh

определяется массой бойка m, ускорением свободного падения g и высотой h, с которой боёк перемещается вниз. Реализация только этой составляющей привело бы к непомерному увеличению высоты подъёма.

В свою очередь, реализуемая кинетическая энергия

W_n = mv²/2

зависит не столько от массы, сколько от скорости v соударения с деформируемым металлом. Таким образом, исходными параметрами должны быть:

Масса;
Скорость движения.

Кроме того, с точки зрения производительности ковки большое значение имеют также число ударов в единицу времени, и закрытая высота в плане (параметр важен для выяснения предельных размеров заготовки, которую можно разместить в ковочном пространстве).

В качестве энергоносителей принимают сжатый воздух, пар, а также разнообразные механические устройства. Не всё из вышеперечисленного годится для самодельной разработки. Однозначно не подходит, например, пар, поскольку для этого придётся специально строить котельную станцию. Ряд механических систем — ремень, цепь, доска — также неприемлемы из-за высокой сложности, а также необходимости использования дефицитных и дорогих компонентов. В частности, для приводной доски потребуется высококачественная древесина бука, кедра или ясеня (да и эти породы не выдержат более 40…50 часов эксплуатации). Ещё большей конструктивной сложностью обладают кузнечные молоты с ремнём или цепью.

Таким образом, наиболее подходящими схемами для изготовления являются варианты с применением сжатого воздуха как энергоносителя, а также механизмы, основанные на весьма быстром возвратно-колебательном движении таких деталей как рессоры или рычаги.

Они и будут рассмотрены далее.

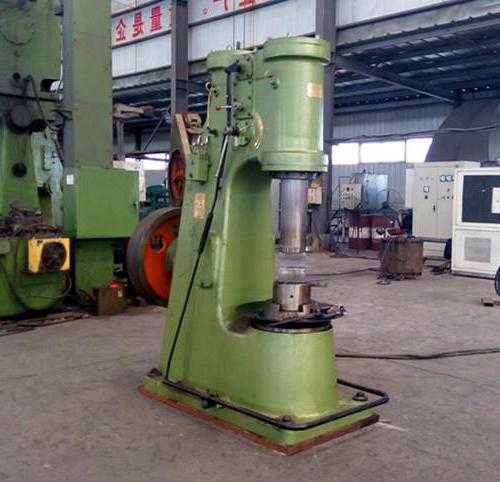

Конструкции с пневмоприводом

Рисунок-1 Пневматическое исполнение.

Машины могут быть простого и двойного действия. Во втором случае инструмент дополнительно разгоняется за счет повышенного давления, которое создаётся компрессором, при помощи специального распределительного устройства — золотника. Золотник управляет агрегатом, обеспечивая подачу энергоносителя в полость над бойком.

Для самодельного изготовления более подходят варианты с одним цилиндром, где движение происходит в одной полости. Оборудование получается достаточно простым с конструктивной точки зрения, и при наличии мастерской вполне может быть изготовлено своими руками.

Цилиндр при этом может быть открыт либо сверху, либо снизу. (по месту расположения компрессорного поршня). Действуют оборудование следующим образом.

При цилиндре, открытом сверху, движение от электродвигателя передается кривошипному валу, который жёстко связан с поршнем компрессора. Поршень, который при помощи штока соединён с инструментом, в это время находится внизу, на наковальне. При перемещении компрессорного поршня вверх, под ним создаётся разрежение, которое захватывает шток, и вынуждает его увлекаться по направляющим вверх.

При прохождении кривошипного вала через своё верхнее положение компрессорный поршень начинает двигаться вниз, и сжимает воздух, который находится в пространстве между поршнями. Энергия и ход определяются размерами этого пространства, массой подвижных частей и давлением, которое создаёт воздухонагнетающая установка.

Схема с цилиндром

открытым сверху, несколько сложнее. Она включает в себя:

Рабочий поршень.

Компрессорный поршень.
Шток.
Боёк.
Управляющий рычаг.
Шатун.
Кривошип.

Как работает

При цилиндре, открытом сверху, компрессорный поршень может свободно скользить по штоку, отрабатывая ту траекторию, которая задаётся ему рычагом чрез кривошипно-шатунный механизм. Таким образом, ход будет зависеть не только от разрежения в полости, но и от веса подвижных частей. У такой техники имеется существенный недостаток — повышенный износ рычагов, которые работают в условиях постоянных вибраций, при резко изменяющихся нагрузках.

Система управления одноцилиндровыми конструкциями такова. В системе управления имеются две рукоятки. Одна предназначена для реверсирования привода кривошипно-шатунного механизма (впрочем, здесь можно установить управляющий датчик хода). Перемещая рукоятку подачи сжатого воздуха можно управлять интенсивностью удара, поскольку при определённом положении рукоятки объём рабочего пространства — а, следовательно, и мощность удара — разные.

Общий недостаток оборудования такого типа — невозможность его работы в режиме холостых качаний: до отключения привода боёк будет наносить непрерывные удары по заготовке. Изготовление потребует наличия компрессорной установки, а также пригодного по размерам и производительности пневмоцилиндра.

Конструкции с механическим приводом

Из всех разновидностей наиболее просто изготовить для кузни молот с рычажным приводом. В механических установках инструмент может совершать перемещения, как по дуге окружности, так и возвратно-поступательные.

В наиболее простом своём варианте (без направляющих, наличие которых для ковки не всегда обязательно) агрегат будет включать в себя:

Станину.
Рисунок 2 — Рычажное исполнение
Молотовище (изготавливается из прочных пород древесины).
Приводной электродвигатель.

Шкив.
Шатун.
Рычаг.
Приводную ось.
Направляющие.
Буферные устройства.
Отбойник.
Нажимной ролик.
Управляющую педаль.

Как работает

Функционирует схема следующим образом. Молотовище имеет возможность поворачиваться вокруг оси. Там же смонтирована и рычажная система, которая управляет перемещениями молотовища.

Эта система, в свою очередь, при помощи шарниров связана с шатуном и — через него — с кривошипно-шатунным механизмом, который преобразует вращательное движение электродвигателя в возвратно-поступательное перемещение шатуна.

На противоположном конце системы устанавливаются резиновые буферы, которые, с одной стороны, смягчают удар молотовища по поковке, а. с другой стороны, способствуют появлению вибраций, увеличивающих запас кинетической энергии. Таким образом, КПД при постоянной работе несколько выше, чем при одиночных ударах.

На станине неподвижно закрепляется резиновый отбойный буфер, который необходим для гашения постоянно возрастающих колебаний, и удерживания их амплитуды в приемлемом диапазоне значений.

При нажатии на педаль натяжной ролик оттягивает приводной ремень шкива, после чего при подъёме шатуна вверх молотовище будет отталкиваться от буферных устройств, и сжимать отбойный буфер. Тот накапливает кинетическую энергию, и отдаёт её молотовищу. При опускании шатуна молотовище идёт вниз, и бьёт по заготовке. Сила удара и скорость движения молотовища зависят от накопленной отбойником энергетических параметров. Ход молотовища можно изменять, смещая в необходимом направлении ось, для чего предназначаются направляющие.

Изменять число ходов можно несколькими способами

Регулировкой усилия прижима нажимного ролика к шкиву электродвигателя;
Изменением передаточного числа шкива электродвигателя;
Применением вариатора;
Установкой на привод двигателя постоянного тока.

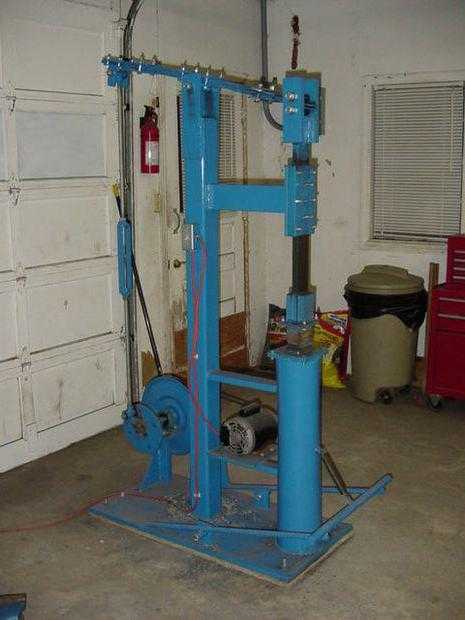

Конструктивной разновидностью рычажных исполнений считаются рессорные молоты. В отличие от вышерассмотренной конструкции здесь роль устройства, накапливающего вибрации, выполняет обычная автомобильная рессора.

Эксплуатационным преимуществом рассмотренных механизмов является малая величина хода молотовища, благодаря чему время контакта инструмента с заготовкой невелико, и её охлаждение во время ковки менее интенсивно.

Чертежи и руководства по сборке

Для изготовления самодельного оборудования потребуется довольно много комплектующих: станина, компрессор, клиноременная передача, кривошипно-шатунный механизм. Можно подобрать на складах Вторчермета станину от небольшого открытого кривошипного пресса (для изготовления таких деталей обычно используются отливки из качественной стали типа 40ГЛ или 45Л по ГОСТ 977, которые имеют достаточный запас прочности по знакопеременным нагрузкам).

При подборе компрессорной установки следует ориентироваться на модели, которые способны создавать давления не ниже 4 ат, иначе развиваемой энергии окажется недостаточно для успешного деформирования поковок. Из тех же соображений выбирают мощность электродвигателя и параметры клиноременной передачи.

Для получения деталей принимают усиленные металлопрофили преимущественно из среднеуглеродистых конструционных сталей — трубы с толстыми стенками, толстолистовой прокат. Отливок следует избегать, поскольку в домашних условиях трудно проверить качество литой заготовки. Ударные нагрузки хорошо воспринимаются инструментальными сталями типа 7ХВ2С, которые обладают повышенными характеристиками ударной вязкости при высокой прочности после термической обработки.

Чертежи, фото, а также инструктивные материалы о том, как собрать требуемую технику, имеются:

Молоты типа «Шлёп-нога»
Фотографии, чертежи и описание
Смотреть в pdf

Фрикционные молоты
чертеж, описание Смотреть в pdf

Пружинно-рессорные молоты
чертежи и описание pdf

Все представленные конструкции вполне доступны для изготовления своими руками, при минимуме требующихся операций металлообработки.

Видео ковочный молот

Иллюстрация работы рассмотренной техники

Самодельный кузнечный молот

stanki-info.ru

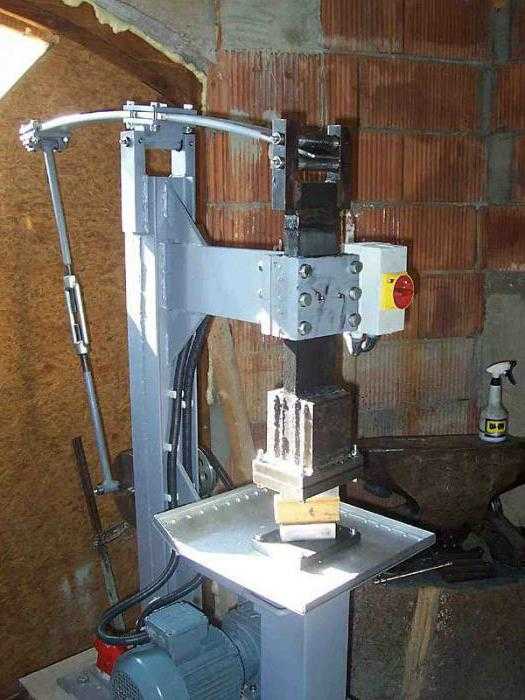

Самодельный механический кузнечный молот

Основа всего кузнечного дела — это изменение формы разогретого металла ударами молота. Однако, такая работа очень трудоемка и, чтобы ее облегчить, еще со средних веков стали внедрять механические приспособления для ковки. Сегодня в кузницах распространены более практичные пневматические устройства.

Как сделать кузнечный молот своими руками и что для этого нужно? Об этом — далее в материале статьи.

Виды молотов

Прежде, чем приступить к изготовлению молота, стоит прикинуть, какая конструкция и принцип работы наиболее подходит и сможете ли вы воплотить такую идею в жизнь.

Наиболее распространены пневматические и механические устройства. В первом варианте боек двигается за счет воздействия сжатого воздуха, а во втором — от ручного или другого привода.

Пневматические устройства

Пневматика должна иметь питание, так как поршень, качающий воздух и создающий соответственное давление, работает от электрического двигателя. Обязательно присутствует поршневая система с цилиндром и кривошипно-шатунным механизмом.

Воздух в этом случае работает как своеобразная подушка, передающая усилие от компрессора на рабочий поршень. Вследствие чего нет жесткого воздействия на систему.

Частота, с которой двигается боек молота, соответствует количеству оборотов вала.

Пневматическая конструкция позволяет свободно разместить довольно массивную ударную часть до одной тонны весом и создает достаточное усилие при давлении на заготовку.

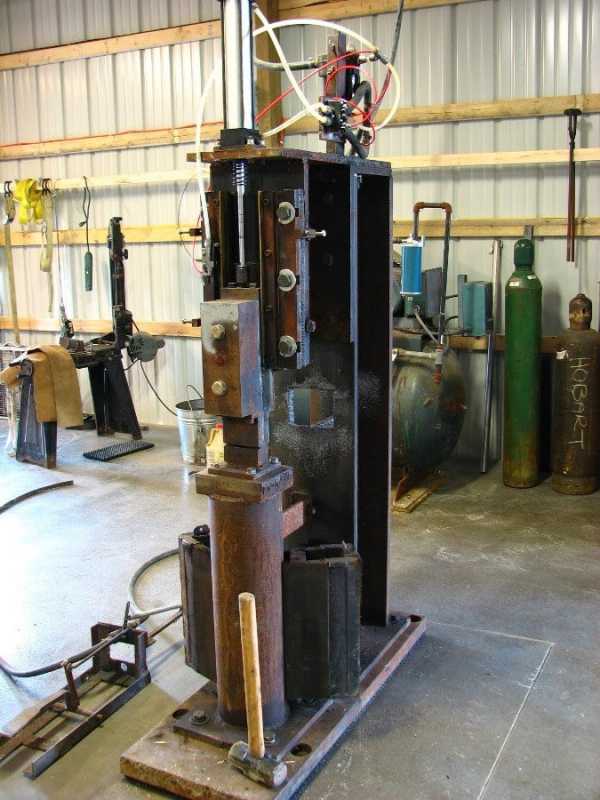

Как выглядит и работает пневматический самодельный кузнечный молот можно посмотреть в видео:

Механические молоты

Это более старое по своему принципу работы устройство. Основа его конструкции — это механизм, передающий мускульное усилие человека на молот станка. Такое оборудование стали использовать еще несколько веков назад, прежде, чем стали применять приводы на силе воды, а потом и пара.

Основная рабочая часть состоит из рычага, на который смонтирован молот с одной стороны, и массивный противовес с другой. Его монтируют на вал, который, посредством передачи, качается от воздействия на педаль или рычаг.

Устройство вполне обеспечивает ковку, при этом облегчая работу мастера. Механические молоты подобной схемы использовали даже еще в 19 веке, когда везде были распространены паровые установки.

Именно такую простейшую конструкцию можно без проблем соорудить у себя дома.

Механический молот своими руками

Изготовить самодельный молот для ковки можно в несколько этапов:

Подготовка фундамента под установку.
Создание рамы станка.
Сборка механизма.
Монтаж устройства.

Но прежде, чем приступить к изготовлению всей конструкции, нужно определиться с размерами такого оборудования, что в дальнейшем определит его вес и возможности. Примеры устройств показаны на схеме.

Проще всего сделать кузнечный механический молот, показанный в варианте «А» с горизонтальным расположением, он будет более устойчивым.

Фундамент

Сделав чертеж будущего устройства, приступают к подготовке фундамента. Он нужен для нормальной работы во избежание опрокидывания молота и гашения силы удара.

В месте установки копается яма нужных размеров. На дно засыпают песок и щебень, который поливают и утрамбовывают. Сверху монтируют армирующий каркас из арматуры 12-14 мм, обязательно с перевязкой с шагом в 250-300 мм.

Бетон готовят в пропорции 1:2:3 (цемент марка м400, щебень фракция 10-20, и песок).

Заливку стоит производить за один раз, постоянно стараясь уплотнить массу во избежание пустот внутри.

По завершению в незастывший бетон можно установить анкерные болты, на которые потом будет дополнительно крепится установка.

Материал рамы выбирают в зависимости от параметров установки и габаритов обрабатываемых деталей. Подойдет либо профильная труба, либо швеллер. Также можно использовать другой удобный металлопрокат.

Сборка рамы осуществляется сварочным способом. Обязательно устанавливаются дополнительные распорки и поперечные балки.

Механизм

Основная работающая часть — рычаг с бойком и противовесом может быть монолитной или же сборной. Металл должен быть сплошным (не труба), иначе под весом постепенно штанга деформируется. Такой рычаг можно «набрать» с полос, сваривая их между собой.

Боек нужно изготовить из стали инструментальных марок и, желательно, его закалить для большей прочности. Его к рычагу нужно приварить.

Для противовеса подойдет любой тяжелый металл или другой материал.

Вал, на котором будет вращаться молот, также лучше изготовить из полнотелого отрезка стали. Сам рычаг с молотом фиксируют на оси, используя поперечные шпильки. Вал в раме должен свободно вращаться, поэтому концы лучше всего оснастить соответствующими подшипниками.

Педаль привода и передачу можно сварить с обычной профильной трубы по требуемому размеру. Причем сам рычаг управления должен свободно двигаться. Для этого также подойдут подшипники или просто обрезки трубы, в которые монтируют вал с педалью.

Этапы сборки молота

Изначально нужно собрать и установить на фундамент раму устройства. Нижние салазки крепят на анкерные болты с гайками. К ним сваркой приваривают остальные направляющие и перемычки.

В стойки вставляется вал, на который фиксируется рычаг с молотом.

Так же осуществляется и сборка привода с педалью или рычагом.

Немаловажный элемент такого устройства — наковальня. Ее нужно смонтировать точно под нижним положением бойка. Лучше всего, если под ней в качестве амортизатора расположить деревянный чурбак (под обычными кузнечными наковальнями ставят пни из твердой породы древесины).

Саму наковальню можно изготовит с обрезка рельса, двутавра или швеллера. Однако, желательно, чтобы лицевая часть была закаленной.

После окончательной сборки и испытаний конструкцию нужно покрасить.

А что Вы можете добавить к этому материалу из личного опыта изготовления таких устройств для ковки металла? Какие конструкции использовали у себя, поделитесь идеями в блоке комментариев к этой статье.

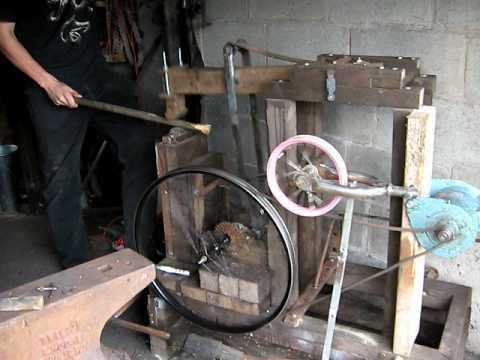

В этом ролике описывается самодельный кузнечный молот, собраный из материалов, найденых в разных местах и доставшихся практически даром. Это я говорю к тому, что самый маленький заводской молот, который слабее моего, стоит под 100 тыс. р. И отсюда мой принцип — не ждать милости от производителей, а сделать самому.

Конечно, это огромное подспорье в работе по ковке металла. Особенно при обработке массивных заготовок. Но при определенном навыке и опыте можно делать и довольно тонкие работы. Идея вынашивалась в течении года. Полгода собирались детали, и столько же ушло на сборку.

Возможно, вас это удивит, но кузнечное дело еще живо и популярно. И многие занимаются этим и даже делают кузнечные молоты своими руками!

Для чего предназначен кузнечный молот?

Если такой молот хочет сделать не кузнечных дел мастер в каком-нибудь поколении, то тогда, возможно, это делается с целью создания красивых кованых элементов декора или мебели, изготовленной методом ковки (например, стулья и столы).

В большинстве случаев кузнечный молот — устройство, которое применяют на заводах и в мастерских, работающих с художественной штамповкой металла, изготавливающих и ремонтирующих инструменты. Его применение зависит от модели.

Для использования в домашних условиях данное устройство часто делается самостоятельно, и за счет своего ударного механизма применяется не только для изготовления кованых элементов, но и для работы с металлическими листами (для их деформации).

Кузнечный молот своими руками: что потребуется?

Данное приспособление очень увесистое. Изготовление требует затрат времени и сил, но обойдется дешевле, если делать своими руками. Чаще всего за эту процедуру берутся любители ручной работы и обладатели умелых рук.

Как самому сделать кузнечный молот с минимальными затратами сил и денег?

Итак, начнем с простой модели (кузнечный молот с ножным приводом). Потребуется для его создания:

Сварочный аппарат, болгарка (абразивный и отрезной круги).
Швеллер 100-120. Размер 5000 мм.
Полоса стали (70 на 25). Размер 3300 мм.
2 шт. профильных трубы (70 на 40 (2000 мм) и 80 на 80 (400мм)).
Труба Д нар. 48. Рамер 1000 мм.
Прут Д 8.150 мм.

Делаем кузнечный молот

После приобретения инструментов выбирается точное место расположения молота. Равняем с помощью уровня поверхность, на которой он будет стоять (лучше всего залить этот участок бетоном).

Берем швеллер, два отрезка по 2 м и три — по метру. Свариваем метровые отрезки в виде короба. Это передняя деталь поперечной рамы, которая во время работы молота несет большую нагрузку. На ней будет крепиться наковальня.

Последний метровый отрезок швеллера будет задней поперечиной, а два отрезка по 2 метра укладываются параллельно и станут основой продольной рамы.

Все элементы между собой свариваются. Вот и готова рама конструкции молота.

Следующим шагом будет сборка рычага кузнечного молота. На нем на одной стороне будет закреплен боек, а на второй – противовес.

Для защиты от деформации при изготовлении и применении в работе этой детали рекомендуется полоса стали именно 25 мм по толщине и по ширине 70 мм. Длина всей полосы — 2000 мм.

В 700 мм от края стали сварочным аппаратом сделать отверстие 56 мм в диаметре, в которое вставится обрезок трубы 80 мм длинной и диаметром 48 мм. Трубу приварить со всех сторон к полосе стали, отслеживая ее симметричность и перпендикулярность относительно листа. Этот отрезок будет выполнять функцию подшипника.

Следующим шагом отрезки стали 9000 и 100 мм сваркой усиливают рычаг.

Затем кусок круглой трубы с наружным диаметром в 48 мм и метр длинной используют как ось рычага.

Рычаг же устанавливается по центру оси молота и фиксируется от продольных передвижений с помощью приваривания на ось двух отрезков прута по 75 мм и диаметром в 8 мм.

Для бойка можно использовать болванку из инструментальной стали (можно и круглого или квадратного сечения 80 на 80, 100 на 100).

Профильную трубу 70 на 40 делим пополам — и выходят две вертикальные метровые стойки, которые привариваются на раме. На этих стойках крепится ось рычага.

Для основы наковальни нужно взять профильную трубу 80 на 80 мм и 400 мм в длину, к которой привариваются два куска стальной полосы 70 на 25 мм и 150 мм в длину. Так получится стол 150 на 140 мм по размеру, который приваривается на переднюю поперечину рамы.

Для противовеса подойдет любой металлический кусок, но при этом стоит учесть, что нужно обеспечить для рычага с бойком возврат в исходное местоположение после проведенного удара.

На каждом этапе работы нужно уровнем проверять горизонтальность всей конструкции и каждой ее части по отдельности, чтобы молот не был перекошенным. От горизонтальности конструкции молота зависит качество его работы.

Интересные моменты при самостоятельной сборке молота

Самодельный молот кузнечный можно немного видоизменить при наличии другого материала. Но главное, чтобы суть его работы не поменялась.

Можно усовершенствовать и сделать пневматический молот кузнечный, как и гидро- или электроприводной. Такие конструкции хорошо подойдут не просто для улучшения своего быта, а для собственного бизнеса по производству кованой мебели или инструмента. Но потребуют больше усилий, времени и материала для изготовления.

Самодельный кузнечный молот можно изготовить и с помощью пошагового толкования, благодаря многочисленным видео на просторах Интернета. Но это еще не все! Там множество других видеопримеров, как сделать разные кузнечные молоты своими руками.

Что можно изготовить кузнечным молотом?

Некоторые мужчины не понимают, для чего применяются кузнечные молоты, своими руками сделанные или покупные.

С их помощью можно сделать у себя в гараже или мастерской кованные красивые ворота или забор, решетки на окна или столы и стулья, что-нибудь для дизайна в саду, инструмент и множество других полезных вещей.

В сельских местностях есть потомки кузнечных мастеров, которые продолжают дело своих предков, делают кузнечные молоты своими руками, различные наковальни, куют инструмент и декоративное оружие. Это для них не только хобби, но и дело всей жизни.

Кроме того, в качестве хобби каждому желающему можно сделать миникузницу и проводить экскурсии для детей старших классов, чтобы прививать у них интерес к работе, кузнечному делу, да и просто показать, как много можно сделать своими руками.

В чем плюсы самодельного кузнечного молота?

Самый главный плюс — это экономия, ведь некоторые материалы для его изготовления могут уже иметься в хозяйстве, а какие-то можно заменить идентичными, да и купить пару отрезков стали и трубы дешевле, чем уже готовый механический кузнечный молот.

Только при самостоятельном изготовлении можно полностью разобраться в механизме и принципе работы устройства.

Можно изменить конструкции и сделать усовершенствованную модель более подходящих размеров и т. д.

Да и похвастать самостоятельным изготовлением кузнечного молота перед друзьями, своим умельством и мастерством будет приятно каждому мужчине.

mytooling.ru

Кузнечный молот своими руками. Как и зачем?

Для чего предназначен кузнечный молот?

В большинстве случаев кузнечный молот – устройство, которое применяют на заводах и в мастерских, работающих с художественной штамповкой металла, изготавливающих и ремонтирующих инструменты. Его применение зависит от модели.

Кузнечный молот своими руками: что потребуется?

Как самому сделать кузнечный молот с минимальными затратами сил и денег?

Итак, начнем с простой модели (кузнечный молот с ножным приводом). Потребуется для его создания:

Сварочный аппарат, болгарка (абразивный и отрезной круги).
Швеллер 100-120. Размер 5000 мм.
Полоса стали (70 на 25). Размер 3300 мм.
2 шт. профильных трубы (70 на 40 (2000 мм) и 80 на 80 (400мм)).
Труба Д нар. 48. Рамер 1000 мм.
Прут Д 8.150 мм.

Делаем кузнечный молот

Берем швеллер, два отрезка по 2 м и три – по метру. Свариваем метровые отрезки в виде короба. Это передняя деталь поперечной рамы, которая во время работы молота несет большую нагрузку. На ней будет крепиться наковальня.

Все элементы между собой свариваются. Вот и готова рама конструкции молота.

Для защиты от деформации при изготовлении и применении в работе этой детали рекомендуется полоса стали именно 25 мм по толщине и по ширине 70 мм. Длина всей полосы – 2000 мм.

Следующим шагом отрезки стали 9000 и 100 мм сваркой усиливают рычаг.

Затем кусок круглой трубы с наружным диаметром в 48 мм и метр длинной используют как ось рычага.

Профильную трубу 70 на 40 делим пополам – и выходят две вертикальные метровые стойки, которые привариваются на раме. На этих стойках крепится ось рычага.

Интересные моменты при самостоятельной сборке молота

Что можно изготовить кузнечным молотом?

Некоторые мужчины не понимают, для чего применяются кузнечные молоты, своими руками сделанные или покупные.

В чем плюсы самодельного кузнечного молота?

Самый главный плюс – это экономия, ведь некоторые материалы для его изготовления могут уже иметься в хозяйстве, а какие-то можно заменить идентичными, да и купить пару отрезков стали и трубы дешевле, чем уже готовый механический кузнечный молот.

Можно изменить конструкции и сделать усовершенствованную модель более подходящих размеров и т. д.

autogear.ru

TOP HEADLINES
