Самодельный механический молот своими руками: фото и описание

Самодельный ковочный молот рессорного типа, с электро приводом, фото и описание самоделки.

Кузнечный молот рессорного типа с электрическим приводом состоит из:

  • Эл. двигателя, управляющим вращением кривошипного вала.
  • Исполнительного механизма для получения колебаний.
  • Автомобильной рессоры.
  • Бойка с системой направляющих элементов.
  • Станины.
  • Шабота или нижней плиты, где производится собственно ковка.

Самодельный молот 90 кг, установлен электродвигатель 2 кВт. 1280 об/мин. Молот делает 100 ударов в минуту.


Автор самоделки: Алексей.

Кузнечный молот своими руками - инструкция с фото и видео

Расскажем о видах конструкций кузнечного молота, основных узлах и элементах, принципе работы. Понимание устройства оборудования поможет сконструировать собственный молот своими руками.

Основа всего кузнечного дела — это изменение формы разогретого металла ударами молота. Однако, такая работа очень трудоемка и, чтобы ее облегчить, еще со средних веков стали внедрять механические приспособления для ковки. Сегодня в кузницах распространены более практичные пневматические устройства.

Как сделать кузнечный молот своими руками и что для этого нужно? Об этом — далее в материале статьи.

Виды молотов


Прежде, чем приступить к изготовлению молота, стоит прикинуть, какая конструкция и принцип работы наиболее подходит и сможете ли вы воплотить такую идею в жизнь.

Наиболее распространены пневматические и механические устройства. В первом варианте боек двигается за счет воздействия сжатого воздуха, а во втором — от ручного или другого привода.

Пневматические устройства

Пневматический кузнечный молотПневматический кузнечный молотПневматика должна иметь питание, так как поршень, качающий воздух и создающий соответственное давление, работает от электрического двигателя. Обязательно присутствует поршневая система с цилиндром и кривошипно-шатунным механизмом.

Воздух в этом случае работает как своеобразная подушка, передающая усилие от компрессора на рабочий поршень. Вследствие чего нет жесткого воздействия на систему.

Частота, с которой двигается боек молота, соответствует количеству оборотов вала.

Пневматическая конструкция позволяет свободно разместить довольно массивную ударную часть до одной тонны весом и создает достаточное усилие при давлении на заготовку.

Как выглядит и работает пневматический самодельный кузнечный молот можно посмотреть в видео:

Механические молоты


Это более старое по своему принципу работы устройство. Основа его конструкции — это механизм, передающий мускульное усилие человека на молот станка. Такое оборудование стали использовать еще несколько веков назад, прежде, чем стали применять приводы на силе воды, а потом и пара.

Механический молот

Механический молот

Основная рабочая часть состоит из рычага, на который смонтирован молот с одной стороны, и массивный противовес с другой. Его монтируют на вал, который, посредством передачи, качается от воздействия на педаль или рычаг.

Устройство вполне обеспечивает ковку, при этом облегчая работу мастера. Механические молоты подобной схемы использовали даже еще в 19 веке, когда везде были распространены паровые установки.

Именно такую простейшую конструкцию можно без проблем соорудить у себя дома.

Механический молот своими руками


Изготовить самодельный молот для ковки можно в несколько этапов:
  • Подготовка фундамента под установку.
  • Создание рамы станка.
  • Сборка механизма.
  • Монтаж устройства.

Но прежде, чем приступить к изготовлению всей конструкции, нужно определиться с размерами такого оборудования, что в дальнейшем определит его вес и возможности. Примеры устройств показаны на схеме.

Схема устройства молота

Схема устройства молота

Проще всего сделать кузнечный механический молот, показанный в варианте «А» с горизонтальным расположением, он будет более устойчивым.

Фундамент


Сделав чертеж будущего устройства, приступают к подготовке фундамента. Он нужен для нормальной работы во избежание опрокидывания молота и гашения силы удара.

В месте установки копается яма нужных размеров. На дно засыпают песок и щебень, который поливают и утрамбовывают. Сверху монтируют армирующий каркас из арматуры 12-14 мм, обязательно с перевязкой с шагом в 250-300 мм.

Бетон готовят в пропорции 1:2:3 (цемент марка м400, щебень фракция 10-20, и песок).

Заливку стоит производить за один раз, постоянно стараясь уплотнить массу во избежание пустот внутри.

По завершению в незастывший бетон можно установить анкерные болты, на которые потом будет дополнительно крепится установка.

Рама

Материал рамы выбирают в зависимости от параметров установки и габаритов обрабатываемых деталей. Подойдет либо профильная труба, либо швеллер. Также можно использовать другой удобный металлопрокат.

Сборка рамы осуществляется сварочным способом. Обязательно устанавливаются дополнительные распорки и поперечные балки.

Рама для молотаРама для молота

Механизм


Основная работающая часть — рычаг с бойком и противовесом может быть монолитной или же сборной. Металл должен быть сплошным (не труба), иначе под весом постепенно штанга деформируется. Такой рычаг можно «набрать» с полос, сваривая их между собой.

Боек нужно изготовить из стали инструментальных марок и, желательно, его закалить для большей прочности. Его к рычагу нужно приварить.

Для противовеса подойдет любой тяжелый металл или другой материал.

Вал, на котором будет вращаться молот, также лучше изготовить из полнотелого отрезка стали. Сам рычаг с молотом фиксируют на оси, используя поперечные шпильки. Вал в раме должен свободно вращаться, поэтому концы лучше всего оснастить соответствующими подшипниками.

Педаль привода и передачу можно сварить с обычной профильной трубы по требуемому размеру. Причем сам рычаг управления должен свободно двигаться. Для этого также подойдут подшипники или просто обрезки трубы, в которые монтируют вал с педалью.

Этапы сборки молота


Изначально нужно собрать и установить на фундамент раму устройства. Нижние салазки крепят на анкерные болты с гайками. К ним сваркой приваривают остальные направляющие и перемычки.

В стойки вставляется вал, на который фиксируется рычаг с молотом.

Так же осуществляется и сборка привода с педалью или рычагом.

Немаловажный элемент такого устройства — наковальня. Ее нужно смонтировать точно под нижним положением бойка. Лучше всего, если под ней в качестве амортизатора расположить деревянный чурбак (под обычными кузнечными наковальнями ставят пни из твердой породы древесины).

Саму наковальню можно изготовит с обрезка рельса, двутавра или швеллера. Однако, желательно, чтобы лицевая часть была закаленной.

После окончательной сборки и испытаний конструкцию нужно покрасить.

А что Вы можете добавить к этому материалу из личного опыта изготовления таких устройств для ковки металла? Какие конструкции использовали у себя, поделитесь идеями в блоке комментариев к этой статье.

Самодельный кузнечный молот. - Самодельные станки

могу объяснить принцип:

РЕЖИМ 1) Баба зависает вверху .

Кран "С" закрыт,кран "А" закрыт ,кран "В" открыт.



правый поршень двигается вверх - воздух через клапан 3 и частично из низа левого целиндра засасывается в низ правого целиндра,одновременно из верхней части правого целиндра воздух,через кран "В" выходит в маслобак(МБ).



правый поршень двигается вниз,клапан 3 захлопывается и минуя его воздух поступает в нижнюю часть левого целиндра и он поднимается,одновременно из верхней части левого целиндра воздух выходит в маслобак(МБ) через клапан 2 (или открытый эелектроклапан - если в него встроен однопроходный клапан - в этом случае клапан 2 отсутствует).Обращю внимание что баба поднимается не сразу а постепенно-рывками по мере накачивания под левый целиндр давления неодходимого для полного поднятия бабы вверх,удерживается она в верхнем положении из за разряжения в верхней части(кран "А" закрыт и клапан 2 однопроходный).

================================================== ====

РЕЖИМ 2)Рабочий ход - баба ходит вверх-вниз:

Кран "А" открыт кран "В" закрыт(в половинном положении баба ходит в половину мощности - плавное регулирование мощности ударов).



Кран "С" закрыт .Правый поршень идёт вверх - воздух через клапан 3 закачивается в нижнюю часть правого целиндра,одновременно через открытый кран "А" воздух поступает в верхнюю часть левого целиндра(баба идёт вниз(если она была вверху - режим 1) или воздух через клапан 2 стравливается в маслоба(МБ)(если баба лежала внизу - режим 3(ХХ))).Правый поршень идёт вниз (клапан 3 запирается) воздух с нижней части правого целиндра по трубе идёт в нижнюю часть левого целиндра - баба идёт вверх,одновременно воздух через клапан 4 а так же из верхней части левого целиндра,через открытый кран "А" поступает в верхнюю часть правого целиндра.Затем правый поршень идёт вверх - цикл повторяется...



На педали управления кранами "А" и "В" стоит концевик включения электроклапана - при полностью выжатой педали концевик размыкается и электроклапан запирается - что приводит к максимально сильным ударам молота.

примечание - при включении молота(при запуске электромотора) электроклапан должен быть ОТКРЫТ,тоесть питание одновременно подаётся на электромотор и на клапан ( он размыкается только концевиком для усиления ударов).

================================================== =======

РЕЖИМ 3) баба лежит внизу.Холостой Ход(ХХ)

Кран "С" открыт,кран "А" закрыт,кран "В" открыт.Левый поршень(баба) не шевелится - правый поршень двигается "вхолостую - воздух поочерёдно засасывается через клапан 4(поршень двигается вниз) или клапан 3(поршень двигается вверх) и сбрасывается в маслобак через кран "С"(поршень двигается вниз) или через кран "В"(поршень двигается вверх).

===========================================

узел выделенный красным может быть заменён на электроклапан с встроенным однопроходным механическим клапаном.во включенном положении электроклапана,выключенный электроклапан полностью перекрывается.

============================================

Зелёным цветом указана масло фарсунка - она впрыскивает масло в правый поршень - для смазки всей системы.

Кузнечный электромолот своими руками » Полезные самоделки

Рама молота

Рама молота сваривается из швеллера 100*50мм.



Длины и количество необходимых заготовок:



- 2000- мм - 2шт.

- 900 мм-4 шт.

- 600 мм- 2шт.

- 500 мм - 2 шт.

- 400 мм- 3 шт.

- 375 мм -2 шт.



!Прежде чем приварить упор под ступицу на место, необходимо сварить и установить конструкцию показанную на рис. 4.



Рис. 1 Рама кузнечного электромолота.



После сварки конструкции рамы, сварные места в доступных местах с помощью шлифмашинки.





Рис. 2. Рама молота с добавлением укосов.



Основные элементы станка



1) Направляющая. Сварить из четырёх пластин деталь 150х150х200мм. к низу детали приварить дно направляющей (дно делается по аналогии с крышкой уголка 25х25 мм).

2) Молот - два уголка 100х50 мм длинной 700 мм сварить между собой предварительно сделав вырезы и отверстия по размерам на схеме.

3) Наковальня - приварить наковальню ко дну молота и раме (см. рис. 3)

4) Дюралевая пластина (настройка) - во внутрь вставить 4 пластины. Болтами настроить (отрегулировать) направление молота (при регулировке молот не должен болтаться со стороны в строну, и не должен быть зажатым) . После регулировки гайками зафиксировать положение болтов.

5) Крышка направляющей - из четырех заготовок уголка 25х25 мм сварить рамку и зафиксировать в верхней части направляющей.





Рис.3 Кузнечный электромолот (Направляющая, молот, наковальня)



Каретка

Каретка сваривается из уголочков 50х50 мм.



Размеры и количество заготовок из уголка:



- 850 мм - 2шт.

- 500 мм - 2 шт.

- 300 мм - 2 шт.

- 240 мм- 1 шт.

- 235 мм - 2 шт.

- 100 мм - 2 шт.





Рис.4. Кузнечный электромолот (каретка- мотор/тормоз)



Поступательный механизм

Состоит из

- качельки

- амортизатора заднего колеса

- верхнего и нижнего шатуна. И др. элементов.

Пояснения по данному узлу см. на рис.5,6,7, 8.





Рис.5 Кузнечный электромолот. Поступательный механизм крепления колеса.





Рис. 6 Кузнечный электромолот. Поступательный механизм.





Рис. 7 Кузнечный электромолот. Детали поступательного механизма.





Рис.8 кузнечный электромолот. Педаль поступательного механизма.



Заключение!!!



1) При нажатии на педаль происходит уход тормозной ленты от колеса и прижим передаточного вала двигателя после чего весь механизм приходит в действие.

2) В спокойном состоянии в нижней мертвой точке зазор между ударными частями составляет ~ 50-60тн. Удар по обрабатываемой детали происходит по инерции, которая зависит отвеса молота и упругости пружины амортизатора. Утяжелить молот можно при помощи заливания внутрь свинца (вес молота должен составлять 25-30кг)

Упругость пружины амортизатора настраивается регулировочной гайкой (см. рис. 6)

3) На пуск двигателя советую ставить регулятор оборотов. На просторах интернета нашел регулятор оборотов вентилятора фирмы "Веза". На сайте производителя заявлено, что он может управлять двигателем до 1,5 кВт, чего вполне достаточно для данного станка.



1 ШТ. Высокоуглеродистая Сталь Удаление Сварочного Шлака Молоток Пружинная Ручка Сварочный Молоток Остроконечный Пружинный Молоток Для Электрика 300 г 500 г | |

1. Все товары будут дважды проверены и хорошо упакованы перед отправкой. Артикулы

будет отправлено в течение 3-7 рабочих дней после оплаты заказа покупателем. Потому что у нас тысячи заказов каждый день. Нам необходимо организовать отгрузку одного заказа за один заказ.Мы отправим вам товар как можно скорее.

2. Мы отправляем только на подтвержденный адрес заказа. Ваш адрес заказа ДОЛЖЕН СООТВЕТСТВОВАТЬ вашему адресу доставки.

3. Обычно доставка посылки до места назначения занимает около 20-60 рабочих дней (для отдаленных районов это может занять немного больше времени). Между тем, вы можете выбрать DHL Express, чтобы сократить время доставки, если вам нужен заказ срочно. .

4. Если вы не получили заказ в течение 60 рабочих дней, пожалуйста, свяжитесь с нами перед тем, как оставить отрицательный отзыв, мы сделаем все возможное, чтобы помочь вам решить проблему.

1. Если вы не удовлетворены полученным товаром, пожалуйста, верните его и верните его в течение 10 дней для замены или возврата денег. Пожалуйста, свяжитесь с нами, прежде чем вернуть его.

2. Все возвращаемые товары должны быть в оригинальной упаковке, и вы должны предоставить нам номер отслеживания доставки и конкретную причину возврата.

3.Мы вернем вам деньги в полном объеме после получения товара в его первоначальном состоянии и упаковки со всеми компонентами и аксессуарами.

4. Если товар поврежден во время транспортировки или не может использоваться в обычном режиме, пожалуйста, свяжитесь с нами с реальными фотографиями товара, и мы вернем вам деньги.

Мы поддерживаем высокие стандарты качества и стремимся к 100% удовлетворенности клиентов! Ваше удовлетворение - наш главный приоритет!

Если вы получили заказ и он находится в хорошем состоянии, мы были бы благодарны, если вы оставите положительный отзыв 5 звезд для транзакции.

В противном случае, мы были бы благодарны, если вы свяжетесь с нами перед тем, как оставить отзыв от 1 до 3 звезд, мы будем рады предоставить удовлетворительное решение.

.

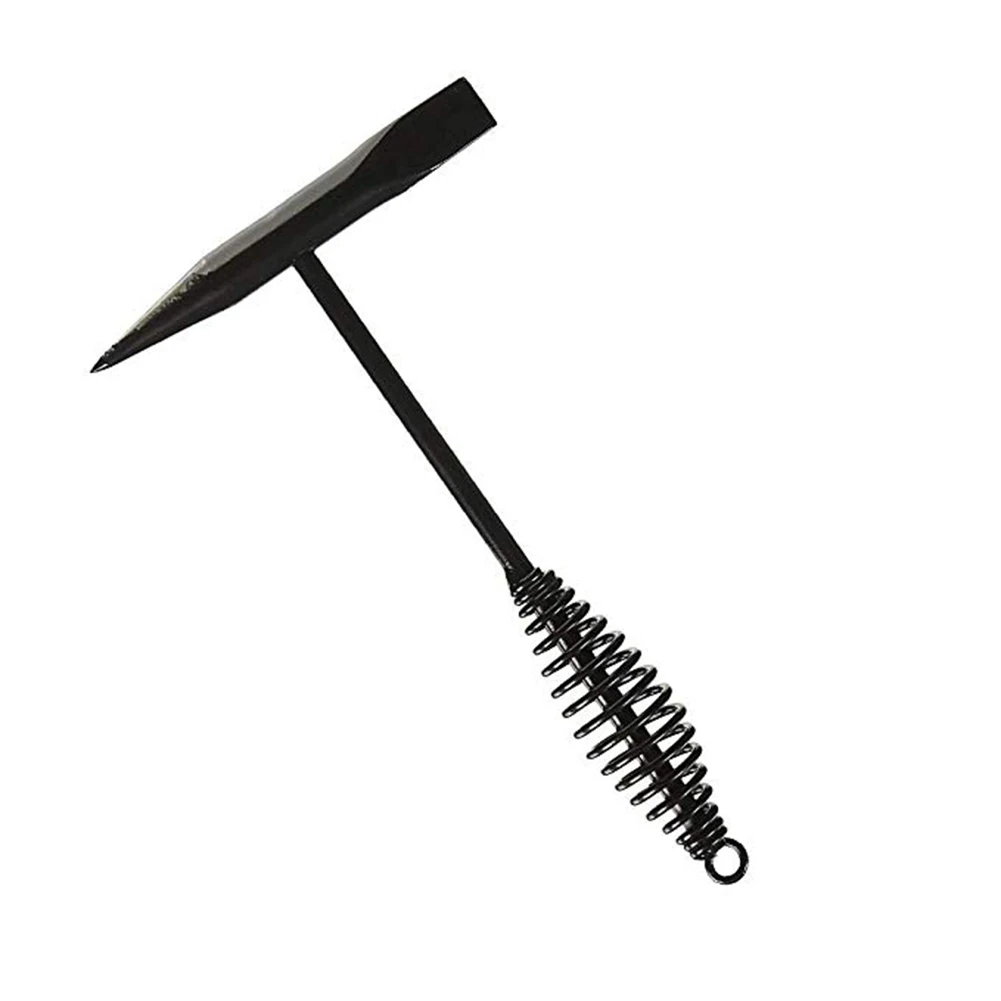

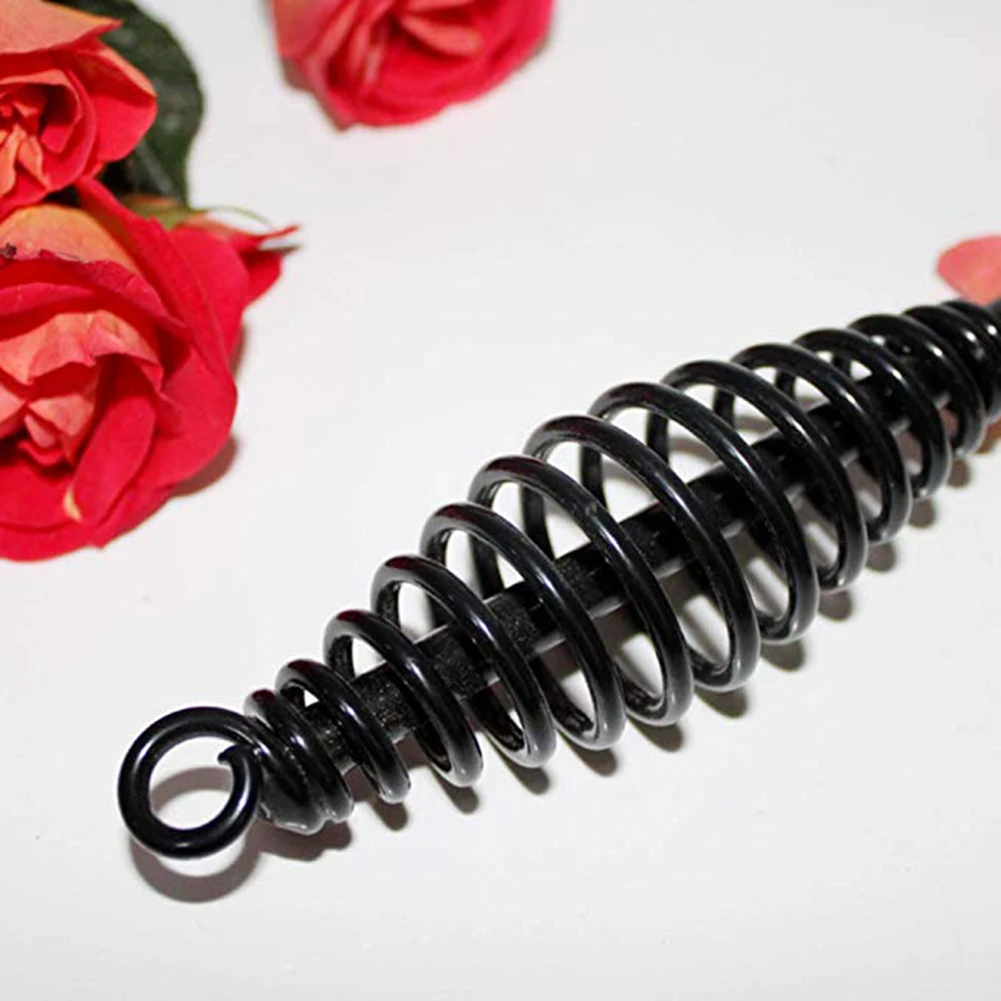

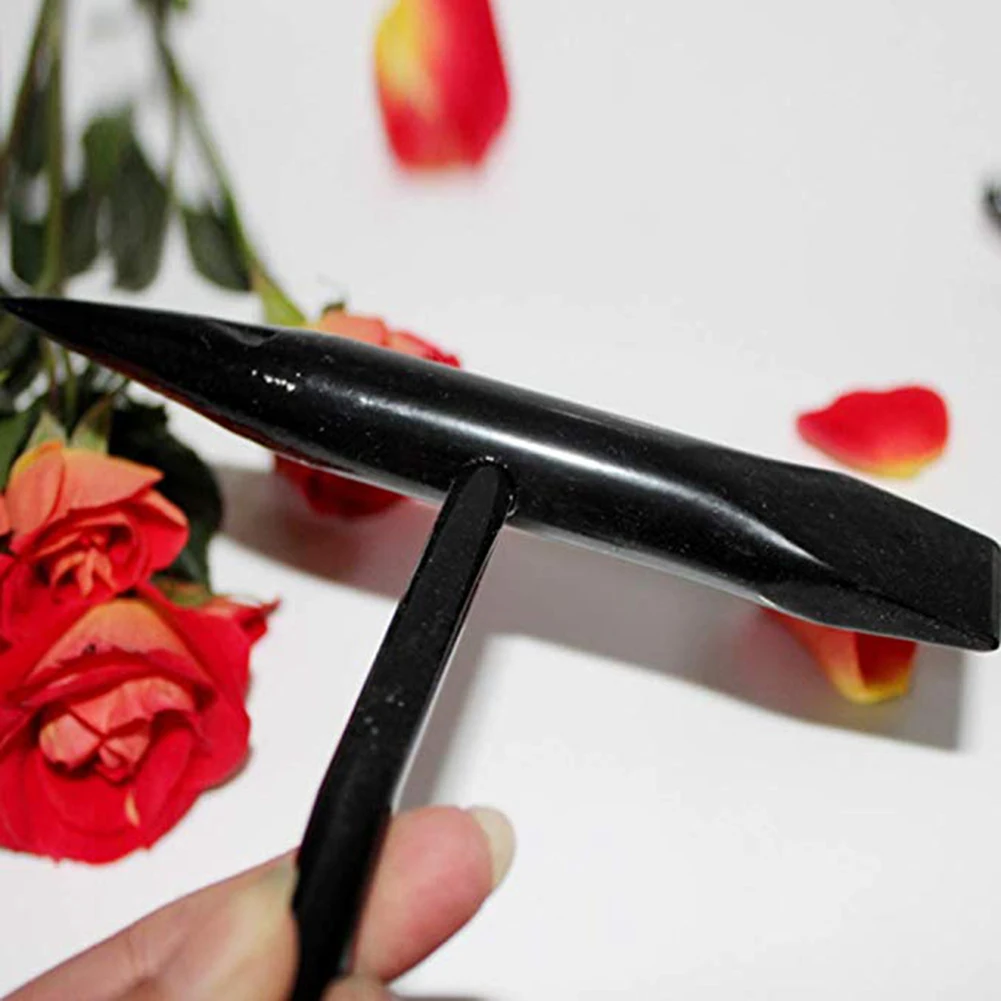

Подвесной электросварщик из углеродистой стали шлаковый молоток 300 г / 500 г заостренный пружинный молоток электрический молоток электрик молоток | |
