Располагать стержни необходимо в соответствие требованиям строительных норм и правил. Нижний ряд, состоящий из двух-трех прутков, располагают на высоте не менее 5 см от дна траншеи под фундамент. Шаг поперечной арматуры в ленточном фундаменте обычно составляет 0,5 метра. На углах и стыках с перемычками его принято уменьшать вдвое.

В местах крепления горизонтальных продольных и поперечных прутков принято устанавливать и вертикальные стержни. Таким образом создается стальная решетка с определенными размерами. Для соединения арматуры в местах стыка применяют два основных способа:

1. Первый предполагает использование сварного шва. Данный вариант крепления арматурных стержней имеет множество противников и сторонников. Первые указывают на невысокую коррозионную стойкость сварки, что в последующем может привести к ее разрушению. Вторым импонирует более высокая скорость армирования ленточного фундамента.
2. Второй вариант подразумевает соединение арматурных стержней ленточного фундамента вязальной проволокой. В ее качестве используют отожженную стальную нить толщиной около 1 мм. С помощью специальных приспособлений или простейшего слесарного инструмента куски проволоки надежно скрепляют элементы армопояса ленточного фундамента.

к оглавлению ↑

Определяем количество расходных материалов

Перед началом работ по армированию ленточного фундамента важно правильно рассчитать количество необходимых расходных материалов – стальных стержней – гладких или рифленых, и проволоки. Определить искомые параметры помогут известные правила монтажа арматурных стержней.

Определяем количество арматуры для армирования

Рассчитаем количество материалов для армирования ленточного фундамента на примере строительства дома с размерами стен в плане 6х8 метров и одной поперечной перегородкой. Ширина траншеи будет равна 0,4 метра, глубина – 1,9 метра. Сначала рассчитаем количество продольных стержней.

Для получения каркаса с максимальными прочностными характеристиками желательно уложить арматурные стержни в четыре нити – две снизу и две сверху. Для упрочнения углов желательно выполнить загибы концов на длину, равную 40D. При диаметре стержней в 16 мм величина загнутых концов будет равна 40х16=640мм.

Исходя из указанных параметров, необходимая длина стержней будет равна:

(6+1,28)х2х4+(8+1,28)х2х4+(6+1,28)х4=58,24+74,24+29,12=161,6, где

Первая скобка – длина стержней для стены длиной 6 метров с учетом загибов на обоих концах, вторая скобка – та же величина для стены длиной 8 метров и вторая скобка – длина стержней для перегородки. Количество стен каждой длины равно двум, количество стержней для армирования каждой из них – четырем.

Следующий этап – расчет поперечных горизонтальных и вертикальных стержней. Общая длина армирования составляет:

(6+8)х2+6=34 метра.

Армирование ленточного основания

Короткие стержни устанавливают с шагом 0,5 метра, значит, количество горизонтальных и вертикальных пар будет равно:

34х0,5=68

Длина стержней должна обеспечивать зазор между армопоясом и границами железобетонного основания дома, равный не менее 5 см с каждой стороны. Соответственно, длина горизонтальных стержней равна

40-5-5=30, вертикальных 190-5-5=180.

Общая длина арматуры для перемычек будет равна:

(68х0,3х2)+(68х1,8х2)=40,8+244,8=285,6 метра.

Исходя из строительных нормативов, для продольной арматуры диаметр стержней выбирают равным 12-20 мм, для горизонтальных и вертикальных перемычек диаметр прута может быть уменьшен до 8-10 мм.

Расчет арматуры для ленточного фундамента

Вязальная проволока устанавливается из расчета 0,3 метра на каждый монтажный узел. Учитывая необходимость крепления к продольным стержням вертикальной и горизонтальной перемычки, количество связок будет равно 68х8=544. Общая длина требуемой вязальной проволоки равна 544х0,3=163,2 метра.

к оглавлению ↑

Монтаж арматуры ленточного фундамента

Приобретя необходимое количество стальных стержней, перед их установкой своими руками желательно разрезать детали в необходимый размер. Делать это удобно с помощью болгарки и простейших приспособлений для контроля длины. Подготовив все необходимое, также с использованием простейших приспособлений выполняем загиб концов продольных стержней под углом 90^о.

Арматуру с загнутыми концами укладываем в траншею. Для контроля высоты под нижний ряд стержней положите куски колотого силикатного или красного кирпича. В углах и на стыке с перемычкой стержни соединяем скрутками из вязальной проволоки между собой.

Следующий этап установки арматуры – монтаж горизонтальных перемычек нижнего ряда. Нарезанные ранее куски укладывают поверх стержней, соблюдая шаг установки не более 0,5 мера, и притягивают проволокой. Далее в углах устанавливают и фиксируют стяжками вертикальные проставки требуемой длины.

К верхним торцам стоек крепим продольные стержни с ранее загнутыми концами. Для контроля расстояния между элементами верхнего ряда параллельно ведем монтаж горизонтальных перемычек. Аналогично нижней обвязке загнутые части стержней стягиваем с перпендикулярными элементами, уложенными под соседними стенами.

Выполнять монтаж армирующего каркаса непосредственно в траншее – задача достаточно сложная из-за ограниченного пространства. Часто основную работу стараются выполнять наверху, выделив для этого ровную площадку недалеко от будущего фундамента. Из арматурных стержней вязальной проволокой скрепляют каркасы каждой стены, которые позже в готовом виде устанавливают в траншею. При большой длине стен дома для такого способа может потребоваться помощь подъемной строительной техники.

к оглавлению ↑

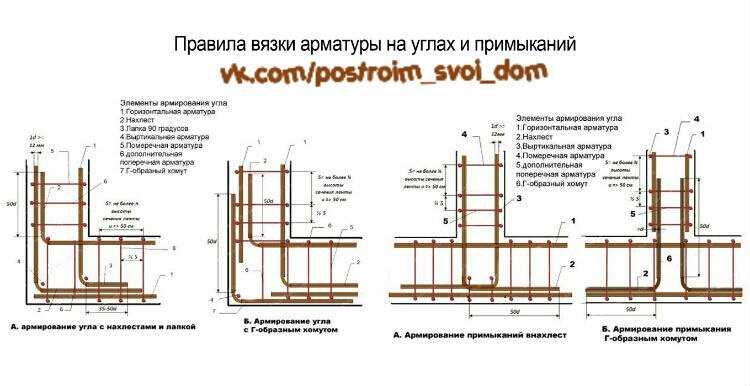

Особенности монтажа арматуры в углах

Как уже было отмечено ранее, правильное армирование углов ленточного фундамента из железобетона является очень важным элементом всей работы. Ошибки, допущенные на этом этапе, могут привести к дорогостоящему ремонту основания дома или к его демонтажу и полной замене.

Лучшим способом усилить углы фундамента и места присоединения перемычек – использование Г-образных стержней, имеющих достаточный загиб. Взаимное пересечение таких деталей и их надежная стяжка после заливки обеспечат требуемые прочностные характеристики ленточного фундамента.

Армирование углов ленточного фундамента

Если установка арматуры в ленточном фундаменте уже выполнена или элементы, изготовленные на земле лишены указанных особенностей, можно использовать другой способ. Заранее изготавливают загнутые под прямым углом угловые вставки с размером плеч не менее 700 мм. Их укладывают в углы, фиксируя к короткой продольной арматуре.

Для усиления жесткости фундаментных углов особое внимание требует и шаг арматуры в ленточном фундаменте. Горизонтальные вставки на расстоянии 1 метра от загиба ленты располагают с промежутком, который в два раза меньше стандартного. То есть, если на длинных сторонах каркаса перемычки располагались на расстоянии друг от друга 0,5 метра, то в углах эта величина должна быть уменьшена до 0,25 м.

расчет и установка арматуры под разные виды фундаментов

Заливаемый в фундаменты под здания бетон после высыхания становится прочным, как камень. Но это не значит, что он может выдержать любые нагрузки. Точный расчет поможет выдержать вес постройки, но есть и другие виды нагрузок, которые фундаментную конструкцию не сжимают, а растягивают или изгибают.

От них бетонная конструкция растрескивается. Чтобы этого не случилось, нужно проводить армирование фундаментов, для чего используется стальная арматура, которую собирают в сетки или решетки. Армирующий каркас собирается по определенной схеме с учетом диаметра арматуры. Поэтому перед тем как провести армировку фундамента, необходимо рассчитать конструкцию каркаса.

Расчет арматуры

В основу расчета ложатся те самые нагрузки, действующие на фундаментную основу дома. А это не только вес строительных материалов, из которых сооружается здание, это мебель, расставленная по комнатам, бытовые приборы, утварь, одежда, вес проживающих в доме людей, снег, дождь и прочее. Поэтому самостоятельно сделать такой расчет, если вы не специалист в данной области, невозможно. Учесть все нагрузки даже опытный специалист не сможет. Поэтому существуют специальные коэффициенты, на которые умножаются параметры дома из расчета на удельный вес строительных материалов.

На некоторых строительных порталах установлены калькуляторы, с помощью которых якобы можно провести расчет нагрузок на фундамент для дома. Надо сразу сказать, что конечный итог данного вида расчетов не является точным, погрешность у него большая. Поэтому совет – воспользуйтесь услугами опытного проектировщика, который точно рассчитает действие нагрузок.

В принципе, самостоятельно и приблизительно подсчитать количество и диаметр арматуры для армирующего каркаса можно. Но перед этим надо понять, что собой представляет эта конструкция.

Состоит она из поперечных и продольных стержней, которые между собой скрепляются вязальной проволокой, электросваркой или специальными муфтами. Специалисты рекомендуют проволоку. Если разговор идет об армировании монолитного плитного фундамента, то это сетка, уложенная на подготовленную основу. Сеток может быть несколько, они между собой соединяются вертикально установленными кусками арматуры одинаковой длины.

Если изготавливается армированный пояс для ленточного фундамента, то сетки устанавливаются вертикально, а между собой они скрепляются горизонтальными кусками арматуры. Сеток минимум может быть две. При этом армирование МЗЛФ (мелкозаглубленной конструкции), заглубленного или  поверхностного фундаментов проводится одинаково. Просто меняется размер армирующей конструкции, а также диаметры используемой внутри арматуры.

Пример

Для примера, можно взять фундамент под гараж. Внутренние размеры помещения – 4 х 6 м, с учетом толщины стен – 4,5 х 6,5 м. Если заливается плитный фундамент, то края каркасной решетки не должны доходить до краев самого фундамента на 10 см. Получается, что размеры решетки – 4,3 х 6,3 м. Если толщина фундаментной плиты будет больше 20 см, то укладываются две сетки одна над другой. Гараж – сооружение небольшое, поэтому оптимальные размеры ячеек армирующей стеки – 20 х 20 см. Получается, что укладывать стержни надо буде через каждые 20 см.

Теперь можно подсчитать количество необходимых продольных и поперечных стержней. Для этого надо:

1. 630/20=31,5.
2. 430/20=21,5.

Полученные значения надо округлить и добавить по одному прутку, потому что данный расчет не учитывает крайний элемент сетки для фундамента. В конечном итоге получится, что вдоль надо уложить 23 стержня длиною по 6,3 м, поперек 33 длиною по 4,3 м. Такое же количество потребуется и на вторую решетку. Теперь нужно подсчитать количество арматуры, отрезки которой будут соединять между собой две сетки.

К примеру, если толщина бетонной стяжки равна 20 см, а сам армирующий пояс должен располагаться в теле бетона, то соответственно от нижней и верхней плоскости надо отступить по 3 — 4 см. Получается, что между сетками армирования плиты остается расстояние 12 — 13 см. Это и есть длина вертикальных отрезков арматуры. Что касается количества, то здесь надо учитывать шаг установки, который равен стороне ячейки сетки каркаса, то есть, 20 см.

Видео

Видео про опалубку и армирование ленточного мелкозаглубленного фундамента.

Расчет ленточного и столбчатого фундамента

Армирование ленточного фундамента, расчет арматуры, укладка и вязка проводятся, в принципе, точно также. Просто необходимо учитывать, что арматурные решетки в этой конструкции устанавливаются не горизонтально, а вертикально. При этом длина продольных стержней зависит от длины ленты, а поперечных от глубины заложения фундамента.

Ширина ленты определяет количество решеток и длину стержней, связывающих между собой сеток. К примеру, если ширина фундаментной ленты – 40 см, то между решетками оставляется расстояние 25 — 30 см, это и есть длина связующих прутков.

Что касается количества, то опять — таки все будет зависеть от размеров ячеек армированного пояса фундамента. К примеру, если глубина заложения равна 1 м, а каркас укладывается внутри бетонной массы, то расстояние от верхних поверхностей устанавливается по 10 см с каждой стороны. Поэтому длина поперечных стержней будет 80 см. А количество продольных направляющих будет равна 100/20=5 рядов.

Правила армирования столбчатых конструкций сильно отличается от двух предыдущих вариантов. Во — первых, это вертикально установленные стержни, обвязанные катанкой диаметром 6 мм или арматурой небольшого размера. Все зависит от размеров самих опорных столбов. Во-вторых, сечение каркаса – это или квадрат, или круг, или треугольник.

Длина основных стержней зависит от глубины заложения фундамента. При этом нет необходимости учитывать расстояние от дна скважины до арматуры, потому что готовая армирующая конструкция устанавливается прямо на подготовленную подушку. Но учитывать придется выступ прутков в размере 10 — 70 см, которые будут торчать из столбов. Они будут соединяться с армирующей сеткой ростверка.

Армирование разных типов фундаментов

Плитный

Самая простая схема армирования у плитного фундамента. Как уже говорилось, это одна или две решетки, уложенные одна над другой. Саму решетку чаще всего собирают прямо по месту закладки фундамента. Арматурные стержни раскладывают в соответствии с размерами ячеек и обвязывают места пересечения вязальной проволокой. Схем обвязки достаточно много, если сборка конструкции проводится своими руками, то лучше выбрать самый простой вариант.

Армированный пояс в одну сетку – это раскладка арматуры по схеме, их обвязка и установка решетки на подпорки. Схема в две сетки – это точно такая же установка нижней сетки, а вот верхнюю придется укладывать на специальные хомуты из арматуры. Они имеют разный вид, один из них показан на фото ниже.

Ленточный

Армирование ленточного монолитного фундамента проводится, в принципе, по той же технологии. Только сам каркас собирается в стороне от траншей. Собираются две сетки, которые между собой соединяются отрезками арматуры. И уже готовую конструкцию опускают внутрь опалубки. Устройство армированного пояса с опалубкой – это практически готовая к заливке конструкция. Единственное, на что нужно обратить внимание, это поставить армированный пояс на подпорки. Для этого используют цельные кирпичи, камень или изготовленные подставки из металлических профилей.

В сооружении ленточной конструкции важным элементом является армирование углов фундамента. Именно здесь собираются все напряжения. Существует несколько технологических схем, как правильно армировать углы. Каждая схема имеет определенные тонкости сборки конструкции и соединения арматуры. Поэтому выбирают ту, которая подходит под условия возведения фундамента.

К примеру, одна из них, это армирование с помощью хомутов. Для фундамента в две сетки необходимо два П — образных хомута. Их устанавливают поверх уложенных в углу армокаркасов так, чтобы их концы смотрели по направлению двух стыкуемых траншей. При этом необходимо усилить соединение, поэтому между собой хомуты соединяются дополнительными поперечными арматурами. На фото ниже они показаны под номером 4.

Столбчатый

К армированию сваи надо подходить с позиции вертикальной установки армоконструкции. Перед тем как армировать столбчатый фундамент, необходимо понимать, что это вертикальная установка нескольких арматурных стержней, которые между собой соединены поперечинами из арматуры меньшего диаметра.

 Так как столбчатый фундамент, к примеру, под колонну собирается в виде самой колонны и бетонной подушки под нее, то, по сути, должно получиться армирование ступенчатого фундамента.

Для этого придется собрать отдельно армированный каркас для колонны и для подушки.

Так как размеры последней превосходят сечение первой, то под свайный фундамент этого типа выкапывается скважина сечением больше, чем размеры подушки.

1. После чего собирается опалубка для подушки.
2. Устанавливается армированный каркас.
3. Далее сверху устанавливается каркас колонны, который привязывается к армированию подушки.
4. И последний этап – установка опалубки колоны.

Ростверк

Необходимо добавить, что для армирования монолитного столбчатого фундамента с ростверком требуется точный расчет нагрузок, действующих от строения и от ростверка. А значит, придется точно подсчитать количество арматурных стержней в конструкции и их диаметр.

При этом особое внимание уделяется соединению стержней армокаркаса столбов с арматурой ростверка. Выступающие из столба концы арматуры сгибают под углом 90° так, чтобы:

1. Одна из них часть легла внахлест к стержням верхней решетки.
2.  Другая к пруткам нижней сетки.

И лучше, если сгибание будет проводиться в разных направлениях расположения ленты ростверка пополам от количества стержней, как показано на фото ниже.

Лента армирования свайно — ленточного фундамента – это единая конструкция, состоящая из двух разнонаправленных каркасов. Поэтому в местах соединения двух частей надо обязательно проводить мероприятия по усилению соединений. Так одно из правил гласит, что идеальный нахлест арматур двух соединяемых конструкций не должен быть меньше 60 см. А значит, выводить из столбов арматурные прутки нужно, как минимум, на 80 см. Это с учетом изгиба.

Нередко к армированию свай и ростверка подходят с позиции быстрого изготовления каркаса. Для чего используют электросварку. Именно в местах соединения двух конструкций этого делать не рекомендуется. Слишком большие здесь присутствуют нагрузки, особенно на изгиб.

Добавим, что подходить к сооружению фундамента и его армированию надо с позиции правильно подобранной конструкции. Если опорные столбы имеют небольшой диаметр, то подойдет конструкция из трех стержней с треугольным сечением. В остальных случаях используется квадратная или круглая конструкция. Первая из них проще в изготовлении.

Заключение по теме

Вопросов, касающихся армирования разных по конструкции фундаментов, много: почему и зачем армируют, какую для этого лучше использовать арматуру, как правильно сделать армирование, какая схема соединения лучше и так далее. Надо понимать, что все будет зависеть от нагрузок, которые действуют на фундаментную конструкцию. Поэтому, возвращаясь к началу статьи, надо точно провести расчеты, определяющие эти нагрузки. А уже на основе их выбирать и арматуру, и схему ее сборки.

Сегодня много вопросов задается относительно такого процесса, как армирование фундамента стеклопластиковой арматурой. Это неплохой материал, который не ржавеет. Но у него невысокая несущая способность, поэтому укладывать этот вид в фундаменты, подвергающиеся большим нагрузкам, не рекомендуется. Кстати, обвязка стеклопластиковой арматуры производится пластиковыми хомутами.

Руководство по строительству бетонных фундаментов

🕑 Время чтения: 1 минута

Руководство по строительству бетонных фундаментов обеспечивает прочность, долговечность и долговечность фундаментных конструкций. Следовательно, бетонные фундаменты строятся правильно и в соответствии со стандартами и требованиями.

Инструкции по строительству бетонных фундаментов можно получить из строительных норм и правил, таких как Американский институт бетона и Индийские стандарты, а также в определенной степени инженерный опыт и суждения.

Инструкции имеют существенное значение для устройства бетонного фундамента (основание, размещение арматуры, опалубка, бетонирование, распалубочные работы, обнаружение дефектов и их ремонт), который адекватно выполняет свое назначение.

Состав:

• Подготовка основания для фундамента
• Опалубка фундамента
• Расстановка арматурных стержней
• Бетон для Фундаменты
• Снятие опалубки
• Поверхность Исправление дефектов
• Ремонт дефектов поверхности фундамента

Бетонный фундамент должны быть построены на твердой ненарушенной почве, инженерной засыпке или крупнозернистой гравий. Стоячая вода, грязь, мерзлый грунт и другой мусор должны быть удалены. Если грунт земляного полотна плохого качества, его необходимо выкопать и насыпать слой грунта. Предусмотрен щебень толщиной 100 мм. Допуски уровня для готового земляного полотна не должно превышать +5 мм, -15 мм.

До 25 мм стоячая вода может быть вытеснена бетоном, если она не смешивается с вода. Удаление неподходящих материалов ниже расчетного дна Фундамент необходим для создания надежного основания для фундамента. Чрезмерные раскопки может быть заполнен инженерной заливкой или бетоном.

• Все материалы для опалубки должны быть выбраны и установлены для достижения требуемой чистоты поверхности бетона.
• Стыки между панелями опалубки должны быть надлежащим образом герметизированы, чтобы предотвратить утечку раствора во время бетонирования и уплотнения.
• Опалубка должна быть измерена перед заливкой бетона, чтобы подтвердить расположение, выравнивание и верхние уровни бетона.
• Если опалубка возвышается над уровнем бетона, верхний уровень бетона должен быть четко отмечен на опалубке гвоздями и/или меловой линией.
• Опалубка для фундамента должна быть выбрана и установлена ​​таким образом, чтобы она обладала достаточной прочностью, жесткостью и устойчивостью для удержания веса влажного бетона во время укладки.
• При необходимости опалубка должна быть усилена, чтобы исключить ее значительную деформацию во время заливки бетона.

• Армирование фундамента необходимо для обеспечения непрерывности конструкции. Это особенно важно в случае плохого грунта или там, где здание может подвергнуться землетрясению.
• Стальная арматура в фундаменте состоит из арматурных стержней, расположенных продольно, поперечно или в обоих направлениях в направлении основания.
• Продольное армирование иногда используется для перекрытия слабых мест и небольших траншей или для увеличения прочности узких выемок.
• Армирование поперечного основания обычно не требуется, за исключением случаев, когда несущая способность грунта низкая или нагрузка на стены высока.
• Поперечные или продольные арматурные стержни должны располагаться вблизи центра толщины фундамента с минимальным зазором 75 мм до дна и сторон.
• Усиление фундамента можно установить на стулья, строительные кирпичи или другие опорные устройства.
• Минимальное расстояние между отдельными стержнями должно составлять 150 мм.
• После установки арматуры необходимо визуально проверить и подтвердить следующие пункты.
• Минимальный размер арматуры 16 мм.
• Допуск положения арматурных стержней не должен превышать ±6 мм.
• Если арматура не может быть установлена ​​одной длиной для удовлетворения требований к арматуре, арматурные стержни должны быть уложены внахлест, чтобы обеспечить полную растягивающую способность стержней поперек стыка.
• В соответствии с ACI-318 для соединений в арматуре требуется минимальная длина внахлест, в 40 раз превышающая диаметр арматурного стержня.
• Расстояние между сращенными или соединенными внахлест стержнями не должно превышать восьмикратного диаметра арматурного стержня или 6 дюймов, в зависимости от того, что меньше.

Бетон для Фундаменты

1. Прочность бетона должна быть не менее 17 МПа. Это значение необходимо увеличить, если фундамент подвергается воздействию агрессивных условий окружающей среды и сил землетрясения.
2. Бетонное покрытие должно быть толщиной 75 мм для фундамента, находящегося в непосредственном контакте с грунтом.
3. Укладка бетона для фундаментов может осуществляться любым традиционным способом, включая прямой желоб, тачки, кран, насос или конвейер.

Время распалубка 12 часов. Опалубку нельзя снимать раньше чем через 12 часов после окончания бетонных отделочных работ.

После снятия опалубки и завершения отверждения каждую бетонную конструкцию необходимо визуально осмотреть на наличие поверхностных дефектов. Проверяемые точки должны быть следующими:

1. Уровни готового бетона.
2. Выравнивание готового бетона.
3. Выравнивание и выравнивание закладных элементов, таких как анкерные болты.
4. Допуски на уровни и выравнивания

Готовая поверхность бетона должна быть проверена на наличие следующих дефектов:

1. Соты.
2. Отслаивание и пыление.
3. Трещины.
4. Депрессии.
5. Выпуклости.
6. Резкие неровности

1. Взломать весь непрочный бетон с трещинами на глубину более 50 мм. В местах, где оголяется арматура, удалите бетон за арматурой.
2. Для корродированной арматуры рыхлые чешуйки ржавчины должны быть удалены с помощью проволочной щетки. Обработайте арматуру антикоррозийным грунтом.
3. Края оперения должны быть удалены по периметру надрезанного участка с помощью дисковой шлифовальной машины. №
4. Очистите подготовленную поверхность от грязи и пыли чистой водой.
5. Упакуйте чистые, вымытые вручную заполнители в прорубленное место и закрепите тонкой проволочной сеткой.
6. Установите опалубку, непроницаемую для раствора, на подготовленную поверхность и закрепите опалубку подходящими стяжками.
7. Подайте чистую воду в сборку опалубки через впускные отверстия с помощью ручного насоса для раствора. Убедитесь, что подготовленная поверхность и заполнители достигли состояния насыщенной сухой поверхности (SSD).
8. Смешайте цементный раствор с достаточным количеством воды в смесительном барабане. Убедитесь, что затирка достигает однородной консистенции при перемешивании.
9. Подайте растворную смесь в сборку опалубки через впускные отверстия. Заливка должна начинаться с самого нижнего входного отверстия. Как только заметите появление раствора из соседнего порта, закройте первый порт и заполните раствор через соседний входной порт. Продолжайте заливку цементным раствором до тех пор, пока вся опалубка не будет заполнена цементным раствором.
10. Снять сборку опалубки и вылечить с помощью вулканизационной массы или мокрых мешковин (мешковины).
11. При необходимости отшлифовать поверхность до гладкости.

3.1.10 Монтаж арматуры – Стандарты NHBC 2023 Стандарты NHBC 2023

См. также:

5.2

Арматура устанавливается в соответствии с проектом. Вопросы, которые необходимо принять во внимание, включают:

1. форму, расположение и состояние арматурных стержней
2. нахлесты и сетки
3. опора для арматуры

Армирование должно быть:

• согнуты с использованием соответствующего оборудования и размещены в соответствии с проектом
• чистыми и свободными от рыхлой ржавчины и загрязнений, особенно смазок и масла.

Арматурные стержни или сетка должны быть уложены внахлест в соответствии с типом и размером, указанными проектировщиком, чтобы гарантировать, что нагрузки полностью передаются через нахлест. Любые дополнительные круги требуют одобрения дизайнера.

Распорки должны быть либо бетонными блоками (не более 50 х 50 мм), либо готовыми из стали или пластика. Опоры должны располагаться на расстоянии не более одного метра друг от друга, а при необходимости и ближе.

Распорки для параллельных стержней должны располагаться в шахматном порядке, чтобы не создавать плоскость ослабления бетона. Опорами для верхней стали должны быть стулья или другие фирменные изделия.

Пробивной сдвиг возникает, когда на плиту воздействуют сосредоточенные силы, например, когда колонна смещена от опорной колонны или колонн, расположенных ниже, и нагрузки должны передаваться плитой.

Конструкция для штамповки описана в BS EN 19. 92-1-1. Там, где напряжения в бетоне превышаются, требуется дополнительное армирование. Это будет либо в пределах верхнего, либо нижнего (или обоих) слоев арматуры плиты и/или путем включения сдвиговых звеньев, соединяющих эти слои, или дополнительных поперечных стержней в регулярных центрах вокруг нескольких разнесенных периметров вокруг оголовка или основания колонн.

Дополнительная арматура, как правило, представляет собой незакрепленные стержни, указанные в соответствии со стандартом BS 8666, которые соответствуют конструкции конструкции, с их расположением, расстоянием и требованиями к покрытию, указанными на инженерных чертежах арматуры. Стержни, как правило, будут либо прямыми, если они включены в верхний и/или нижний слои, либо «боб-и-крюк» или «U-образные стержни» в качестве звеньев сдвига.

Однако существует несколько запатентованных решений для арматуры на продавливание, которые обычно используются в плоских плитах в жилых домах средней и высокой этажности.
