Медные трубы и фитинги для водопровода

Невзирая на проникающие повсеместно изделия из пластика, все большей популярностью пользуется продукция из меди.

Трубы и фитинги для системы водопровода в этом случае не являются исключением.

Разводка из них способна успешно пережить не один ремонт в доме. Вы несколько раз успеете поменять все сантехнические приборы и отделочные материалы, а водопровод из меди будет все также исправно служить.

Содержание статьи:

• Особенности применения
• Разновидность продукции и ее клеймение
• Процесс соединения
• Что собой представляют фитинги
  • Спецификация продукции
  • Фурнитура для медных труб
• Резьбовые крепежи
• Компрессионный монтаж
• Пошаговая инструкция
• Полезные советы

Особенности применения

Несмотря на появление на рынке продукции из пластика и металлопластика, изделия из меди в течение многих десятилетий не теряют своей конкурентоспособности.

Медь – это особо прочный материал, отличительная черта которого – длительный срок службы.

Она нашла довольно широкое использование в быту (врезка в водопровод под давлением), благодаря нижеперечисленным технологическим характеристикам.

Активная резистентность к температурному режиму широкого диапазона. Чем ниже температура, тем больше твердость и пластичность этого металла.

При ее повышении до +600 градусов по Цельсию, медь не претерпевает видимых изменений. Данный метал плавится при 1084 градусах.

Повышенная теплоотдача. Благодаря этому свойству, она нашла свое применение в радиаторах отопления.

Высокая антикоррозионная устойчивость. При повышенной влажности медь покрывается тонким слоем налета зеленого цвета, а ржавых пятен вы не увидите никогда.

Еще одна очень важная особенность – на поверхности этого металла со временем не образуется известковый налет.

А что вы знаете про вред или пользу обратного осмоса, чего больше от установки системы по очистке воды в доме или квартире? Ответы на вопросы найдете в полезной статье.

Рекомендации, как выбрать и какую купить запорную арматуру для унитаза прочитайте на этой странице.

Великолепные бактерицидные свойства. Этот природный материал не оказывает вредное воздействие на организм человека, а его лечебные свойства известны с глубокой древности.

Вода, проходя через медный трубопровод, обеззараживается от патогенных кокков, при этом не выделяются отравляющие вещества.

Устойчивость к ультрафиолетовым лучам.

Еще один момент, на который следует обратить внимание: медные трубы очень гибкие, податливые и предельно тонкие.

Их легко можно спрятать в короба и стеновые проемы. В случае промерзания трубы из меди легко отогреваются и при этом не деформируются.

Они легко поддаются механической обработке, а так же характеризуются хорошей технологичностью на всех участках прокладки.

Медь отличается непроницаемостью для веществ, от которых исходит дурной запах.

Трубы из этого металла не подвергаются разрушительному влиянию хлора, который содержится в водопроводной воде в больших количествах.

Низкие показатели шероховатости позволяют использовать медные изделия небольшого диаметра. Это возможно еще по одной причине — стенки труб не зарастают колониями вредных микробов.

Продукция из меди всегда хорошего качества (независимо от производителей).

Данные изделия не безгрешны, у них есть несколько недостатков, а именно:

• высокая стоимость по сравнению с аналогичной продукцией из пластика и стали;
• сравнительная сложность выполнения монтажных работ;
• несовместимость с другими металлами (алюминием и сталью).

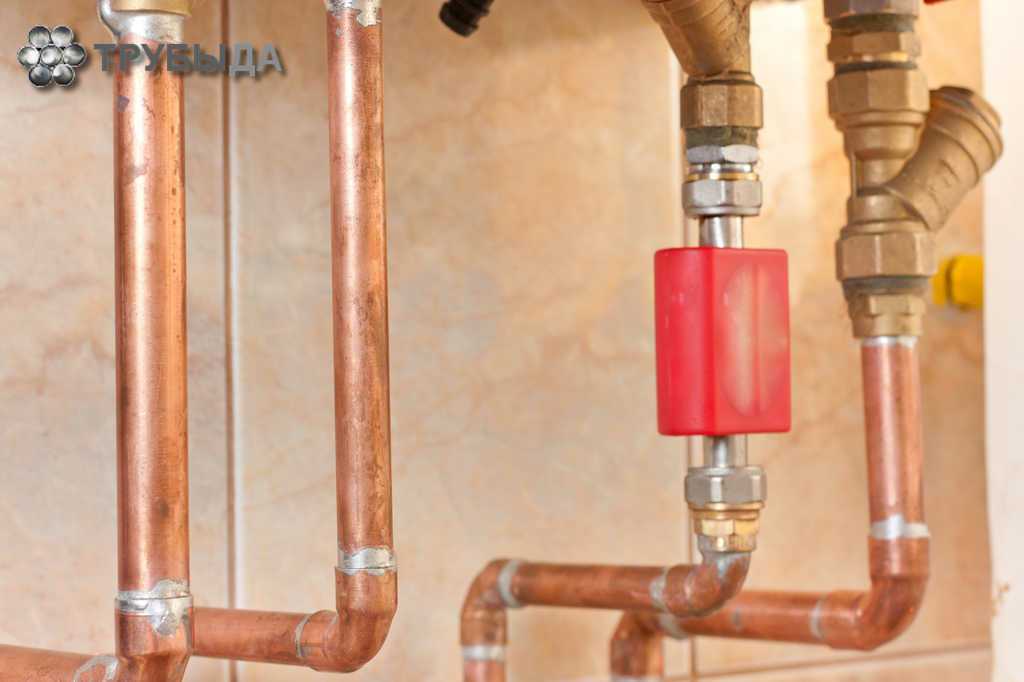

  Если соединить медную и стальную трубу напрямую, то произойдет реакция электролиза, которая послужит началом появления коррозионного процесса на поверхности конструкции.
  Чтобы избежать неблагоприятных последствий применяют фитинги и специальные переходники;
• при использовании медного трубопровода к воде выдвигается одно требование – в ней не должно быть крупных частичек кускового твердого материала.

Из всего вышеизложенного можно сделать следующее заключение – медные трубы являются универсальными для системы водопровода. Широкая линейка геометрических размеров значительно повышает их функциональность.

А вы знаете, как установить мойку в столешницу? Пошаговая инструкция и полезные советы мастеров опубликованы в полезной статье.

Как подключить греющий кабель для водопровода своими руками написано здесь.

На странице: https://ru-canalizator.com/santehnika/oborudovanie-santehnika/zabilsya-unitaz.html посмотрите видео, как прочистить унитаз тросом.

Разновидность продукции и ее клеймение

Наружный диаметр труб колеблется в пределах 6-267 мм. Для водопроводной магистрали, как правило, используют диаметр 32-42 мм.

Согласно ГОСТ в обозначении имеется 2 цифры через «/». Первая – это внешняя длина, а вторая – ширина стенки.

Буквы указывают на:

• методику изготовления,
• конфигурацию сечения,
• четкость формовки,
• структуру, она может быть мягкая, твердая или полутвердая.

Трубопроводы для бытовых нужд изготавливают из:

• отожженных медных труб, которые претерпевают дополнительную термическую обработку в целях придания им мягкости.

  В результате этой процедуры, незначительно теряется прочность, зато их намного проще монтировать;
• неотожженых изделий.
  Изготавливаются методом проката или штамповки из чистой меди.
  Они более прочные, но менее пластичные, чем первые.

Процесс соединения

Медные трубы можно соединить в одну водопроводную систему двумя способами:

• с помощью капиллярной пайки,
• методом прессования обжимными фитингами.

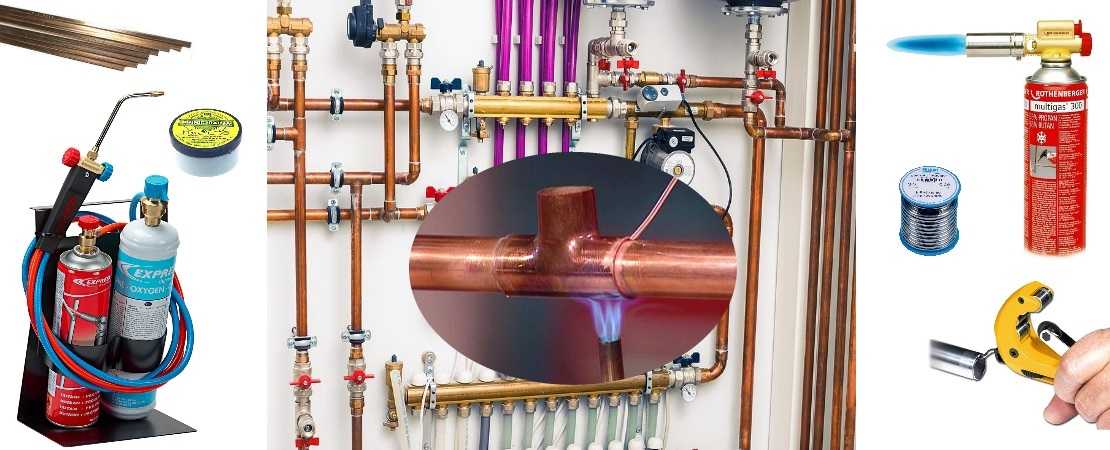

Если вы выберете первый вариант, то для работы нужна будет газовая горелка, определенные знания и мастерство.

Правильно выполненное соединение получится прочным и долговечным.

Специалисты часто пользуются именно этой методикой, потому, что она гарантирует хорошую герметичность соединений и сохранность целостности трубы.

Для упрощения работы и улучшения качества спайки, необходимо все сопряжения выполнять с помощью тройников большего сечения, чем сама труба.

Если нужно увеличить диаметр изделия применяют специальные труборасширители.

Не мучиться с паяльной лампой позволит второй вариант – фитинги под обжим. В этом случае соединение получается не менее прочным.

Что собой представляют фитинги

Это неотъемлемая часть водопровода. Без них невозможно соединять отдельные компоненты и трубы в единую систему.

Их устанавливают в тех местах, где нужно сделать разветвление, поворот или переход на другой калибр. Для медных труб используются штуцеры из аналогичного металла.

С помощью фитингов трубы «связывают» друг с другом без применения сварки и нарезки пазов. А это существенно ограничивает время на монтажные работы.

Спецификация продукции

Фитинги классифицируются в зависимости от места использования, метода подсоединения, по функциям и материалу изготовления.

По пункту использования:

• стыковочные – для подсоединения различных устройств,
• буферные – для стыковки труб между собой,
• переходные – они нужны, чтобы соединять трубы различного диаметра.

По методу подсоединения:

• компрессионные.
  С их помощью скрепляют трубы разного калибра.
  Их конструкция состоит из специального фиксирующего кольца и стыковочной гайки.
  Крепятся при помощи гаечного ключа,
• винтовые.
  Это один из самых распространенных и часто используемых видов фитингов.
  У них резьба находится внутри и накручиваются они на трубу,
• самозакрепляющиеся.
  Их довольно трудно монтировать.
  Без специального ключа работу по установке данного приспособления выполнить будет невозможно.
  В итоге крепление получается надежным.
  Их можно применять несколько раз,
• клеевые.
  Устанавливаются очень быстро, при этом используется жидкий полимер.
  Для монтажа не требуется специальный инструмент и оборудование,
• капиллярная пайка.
  Сложная в применении, но очень прочная.
  В чем заключается монтаж?
  Прежде всего, нагревается фитинг до такой степени, чтобы находящаяся внутри него оловянная или медная проволока расплавилась, и образовался припой.

В общей сложности известно более 20 видов этой продукции.

Фурнитура для медных труб

Для того чтобы зафиксировать трубы из меди, как правило, используют такие разновидности крепежей:

• резьбовые,
• компрессионные,
• самофиксирующиеся,
• прессовые,
• капиллярные.

Если вы планируете делать конструкцию, которая не будет разбираться, то наиболее обоснованным считается использование капиллярных крепежных элементов.

В случае необходимости подсоединения к медной трубе металлопластикового изделия, рациональнее всего применять винтовой штуцер. С одной стороны муфты имеется сцепка под полимерную трубу, а с другой – металл.

Резьбовые крепежи

Это самый популярный вид фитингов. Их применяют для трубопроводов, практически, из всех видов материалов (какие купить медные трубы и фитинги для водопровода).

С помощью этих крепежных элементов получается герметичное, разборное соединение с большим сроком эксплуатации.

Пазы могут быть различного вида:

• цилиндрические или конические,
• внутренние и внешние.

Для обеспечения дополнительной герметизации, в комплекте предусмотрены специальные уплотнители.

Чтобы соединение получилось, максимально, прочным, можно использовать льняную прядь или уплотняющую нить.

Для предупреждения появления на фитингах трещин и следов ржавления, изделия нужно выбирать только те, которые обработаны антикоррозионными препаратами.

Чаще всего их монтируют при подключении стиральных машин, радиаторов отопления и различных счетчиков.

Компрессионный монтаж

Компрессионные обжимные детали, практичны тем, что для их установки не требуется специального инструментария и оборудования.

Их легко применять в труднодоступных местах.

Что в себя включает данная конструкция?

Каркас, кольцо и обжимную гайку. Чтобы устройство получилось основательным и крепким, можно использовать сразу 2 обжимных кольца.

Таким образом повыситься и устойчивость к вибрации. Эта модификация фитингов для медных труб изготавливается из латуни и обрабатывается никелем.

Различают следующие виды компрессионных фитингов:

• отводы,
• заглушки,
• крестовины,
• тройники и муфты.

Каким образом происходит монтаж обжимных крепежных элементов?

Пошаговая инструкция

Рассмотрим эту процедуру поэтапно:

1. Укорачиваем трубу до нужного нам размера.

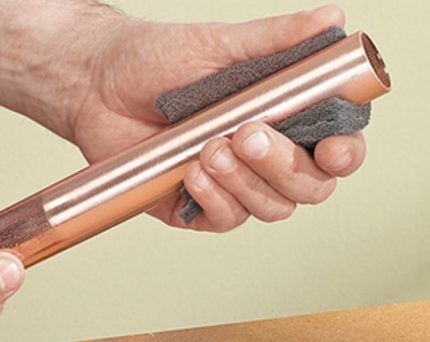

2. С помощью наждачной бумаги ликвидируем имеющиеся на изделии заусеницы, царапины и грязь.
3. После этой процедуры проверяем срез штангенциркулем и если возникнет потребность, поправляем форму.
4. Точку соединения смачиваем водой и только тогда надеваем фиксирующее кольцо.
5. Вставляем трубу в фитинг и при помощи гаечного ключа закручиваем гайку, при этом не следует излишне стараться. Так как можно повредить обжимное кольцо.

Полезные советы

Не смотря на то, что комплектующие для медного трубопровода стоят дорого, экономить на них не следует.

Если все работы провести качественно, система будет служить вам без поломок не одно десятилетие.

Изделия из меди имеют эстетичный вид. Некоторые обыватели предпочитают, металл, сверху покрывать краской.

Для этих целей подходят полиуретановые и алкидные эмали. Краситель нужно покупать в аэрозольном баллончике.

Перед покраской металл очищают, моют мыльным раствором и покрывают грунтовкой.

Если вы хотите выполнить всю работу по соединению медных труб самостоятельно, нужно воспользоваться обжимными фитингами. Так будет быстрее и качественнее.

[note]Пайку необходимо доверять специалистам, которые имеют определенные навыки в этом деле.[/note]

Медные трубы и фитинги для устройства водопровода и отопления, их виды / Виды труб / Трубы и фитинги / Публикации / Санитарно-технические работы

Решив приобрести медные трубы и фитинги для водопровода или отопления, следует готовиться к значительным расходам, однако, однажды инвестировав средства в покупку и установку такой конструкции, вы обеспечиваете долговечность и надежность ее работы. Стоимость медных изделий высока, но она окупается в процессе эксплуатации благодаря отличным техническим характеристикам. Выбор и монтаж систем из меди имеют свои особенности, которые следует учитывать для того, чтобы они оправдали себя и работали эффективно и безотказно.

Преимущества и недостатки медных коммуникаций

Медные трубы для водоснабжения способны выдерживать большие нагрузки и воздействие внешних факторов практически без ограничения по времени. При этом большой (по сравнению с другими материалами) срок службы не снижается. Для того, чтобы оценить преимущества медных труб, достаточно подробно изучить технические характеристики материала.

• Температурный диапазон, приемлемый для эксплуатации медных изделий – от -200° C до +250° C.
• В отличие от многих материалов при воздействии низких температур прочность и пластичность меди не снижаются, а напротив, возрастают.
• Медь устойчива к коррозии, воздействию ультрафиолета, не подвержена разрушению многими агрессивными химическими соединениями.
• Монтаж медных трубопроводов легче в сравнении с конструкциями из других металлов благодаря мягкости, податливости и пластичности материала.
• Гладкая внутренняя поверхность труб (коэффициент шероховатости ниже, чем у пластика) минимизирует вероятность образования отложений.
• Медь обладает бактерицидными свойствами, что позволяет трубам снижать содержание микрофлоры в воде.
• Медные трубы выглядят красиво, что позволяет не маскировать их, а выбрать открытую прокладку, обыграв этот элемент и сделав его элементом дизайна.

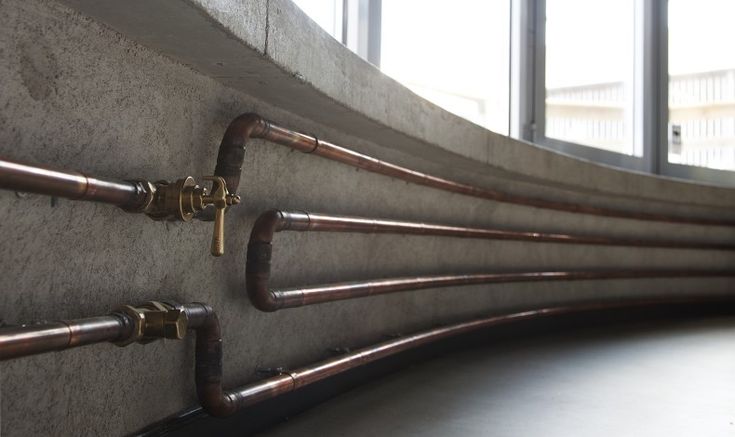

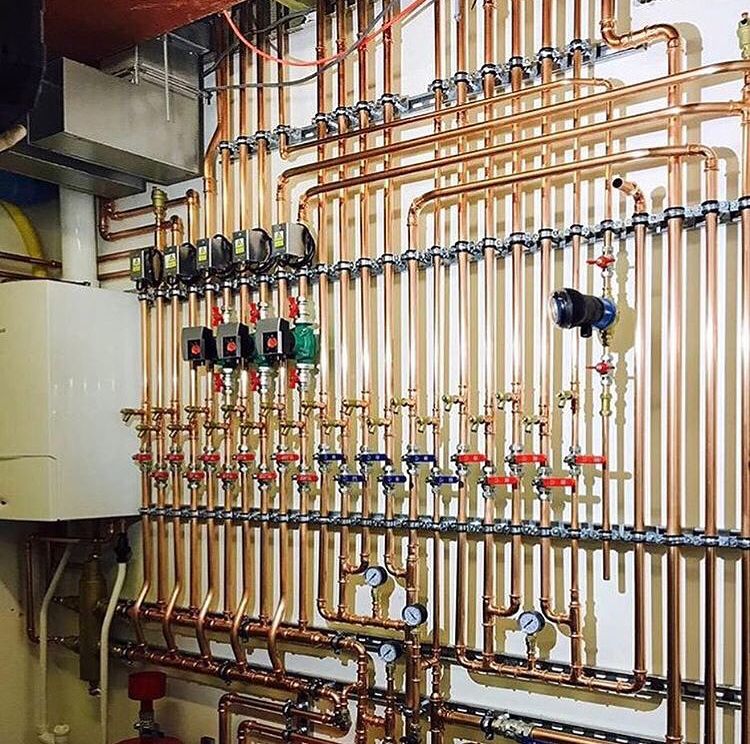

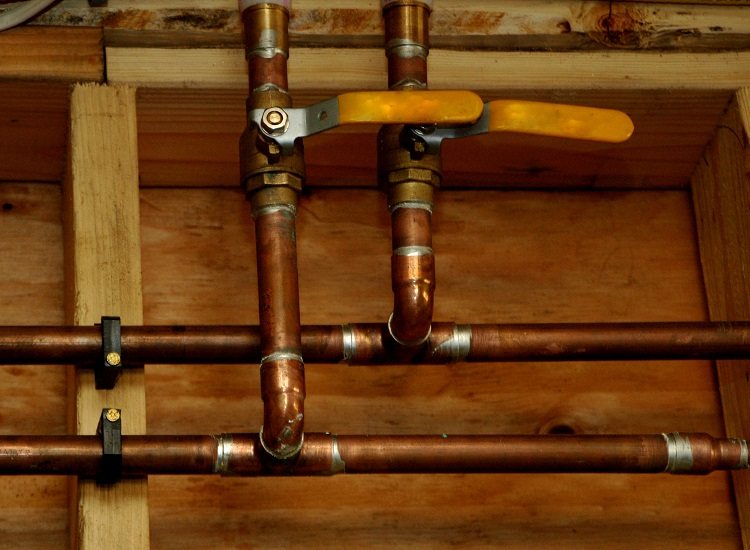

На фото водопровод из медных труб

По сути, единственным существенным недостатком медных коммуникаций является их высокая стоимость. Кроме этого, нужно также отметить определенную сложность в монтаже и то, что медные трубы для устройства водопровода несовместимы с трубопроводами из других металлов, в частности, со стальными, так как подобное соседство вызовет электролитическую реакцию, что, в свою очередь, приведет к коррозии. Выходом из такой ситуации могут служить специальные переходники.

Виды медных труб

Варианты медных труб и фитингов для водопровода представлены на рынке в большом ассортименте, поэтому для правильного выбора следует подробно ознакомиться с классификацией изделий.

В зависимости от технологии, применяемой при производстве, различают следующие виды:

Неотожженные медные трубы штампуются или изготавливаются методом проката. Они отличаются высокой прочностью на разрыв (до 450 МПа), но имеют меньшую пластичность, чем их аналоги, изготовленные по другой технологии.

Для того, чтобы получить отожженные трубы, изделия на этапе производства нагревают до +700° C, после чего медленно снижают температуру. Такая закалка повышает пластичность изделий, но несколько снижает их прочность. Монтаж отожженных труб намного проще благодаря мягкости и податливости материала.

Качества и характеристики медных изделий можно определить по их маркировке. Следует помнить, что один и тот же материал с идентичными свойствами может маркироваться по-разному в соответствии с различными стандартами.

• Буква М, W (r, F22) обозначает мягкий материал, трубопроводы из которого способны растягиваться по диаметру до 25% без риска появления разрывов или трещин. Медные трубы этого типа легко гнутся, а при монтаже могут соединяться холодным методом без применения фитингов. Материал подходит для систем водоснабжения и отопления (напольного или панельного).
• Буква П, НН (z) – маркировка полутвердой меди. Увеличение по диаметру без появления дефектов – до 15%. Пластичность ниже, чем у мягких изделий. Для безфитингового монтажа изделия подвергают нагреву. Гибка осуществляется при помощи специального оборудования (трубогиба).
• Буква Т, Н (z6, F30) – твердые медные трубы, раздающиеся по диаметру только при нагреве.

Трубы из меди марок П и Т обладают повышенной прочностью и рекомендуются к установке в системах, испытывающих значительные нагрузки. Предпочтительно выбирать твердые и полутвердые изделия для систем с минимальным количеством поворотов.

Соединение медных трубопроводов

Существует несколько способов соединения медных труб при помощи фитингов:

• пайка,
• обжим,
• компрессионные и резьбовые разъемные соединения, а также, с использованием пуш-фитингов.

Монтаж медных труб обжимными фитингами производится с помощью специального инструмента

Для всех типов фитингов критериями выбора служат:

• диаметры (внутренний и наружный),
• длина гладкого конца,
• глубина раструба (раструб для монтажа имеется у фитингов для всех типов соединений, а калибровка раструба упрощает монтажные работы),
• величина зазора между трубой и фитингом.

Фитинги под пайку

Фитинги для медных труб под пайку отличаются низкой (по сравнению с моделями для других способов соединения) стоимостью. Отчасти это объясняется простотой их конструкции и использованием только одной марки меди для всех типоразмеров.

Цена на фитинги труб под пайку относительно невысокая, а качество соединения максимально надежное

Пайка медных труб может осуществляться холодным и горячим способом.

• При высокотемпературном соединении используют укороченные фасонные фитинги, которые не подходят для газовых коммуникаций из-за небольшой толщины полосы спая, однако хорошо зарекомендовали себя при создании отопительных и водопроводных систем.
• Низкотемпературная капиллярная пайка требует применения специальных фитингов. Особенность их конструкции заключается в наличии специальной канавки, выполненной по окружности в месте соединения. В канавку на этапе производства вкладывается припой, благодаря чему заметно упрощается и ускоряется процесс монтажа. При монтаже такой фитинг надевается на трубу, кромка которой покрыта флюсом. После этого достаточно прогреть место соединения с помощью горелки для получения прочного стыка.

Обжимные соединения

Технология выполнения обжимных соединений основана на пластичности меди и ее податливости при механическом воздействии. При монтаже обжимные фитинги для медных труб сначала соединяются с трубами, после чего специальными клещами сжимается место соединения, стык уплотняется. Герметичность такого соединения обеспечивается наличием вкладки. Уплотнительное кольцо располагается по контуру гребня фитинга. Пресс фитинги для труб из меди после обжима способны вращаться, при этом соединение сохраняет свою герметичность. Место соединения после обжима может иметь шести- или восьмигранный профиль в зависимости от вида используемых клещей. Для получения надежного неразъемного герметичного соединения сила обжима должна составлять порядка 32 кН.

Монтаж труб из меди с помощью пресс фитингов осуществляется специальными пресс клещами

На заметку: Фитинги под обжим в зависимости от конструкции могут иметь одинарный или двойной контур для обжатия.

Особенности монтажа

Когда выполняется соединение труб обжимными фитингами, на собранной конструкции без использования специальных технологий нельзя было бы отличить обжатые стыки от тех, которые еще не обрабатывались клещами и просто соединены между собой. Для того, чтобы упростить монтаж и снизить риск пропуска, который приведет к протечке во время эксплуатации, современные производители используют различные способы маркировки. Для этого фитинги снабжаются пластиковыми кольцами, разрушающимися при обжиме, рельефными заминающимися при опрессовке гребнями и т.п. Таким образом появляется возможность легко определить, какое фитинговое соединение уже обжато и является неразъемным и герметичным, а какое еще требует обработки.

Разновидностью пресс-фитингов являются фитинги, снабженные обжимными гильзами. Они используются для соединения мягких медных трубопроводов и представляют собой штуцеры с двойными уплотнительными кольцами. В такой фитинг вставляется труба с толщиной стенки не более 0,3 мм и пластиковым покрытием поверхности, после чего при помощи клещей производится деформация соединения. Специалисты рекомендуют использовать такие медные трубы и фитинги для отопления, в том числе, панельных систем и систем «теплый пол».

Также существуют самофиксирующиеся фитинги (пуш-фитинги), для монтажа которых не требуется вообще никакого дополнительного инструмента.

А вы знаете, какие бывают пластиковые трубы для водоснабжения? Информация об этом есть в нашей статье-обзоре.

О том, как проводится соединение металлопластиковых труб пресс-фитингами, мы рассказали в отдельном материале.

А способы соединения металлических труб с пластиковыми описаны тут.

Компрессионные фитинги

Компрессионное соединение при помощи фитингов выполняется при помощи плоского гаечного ключа. Фитинг представляет собой конструкцию, состоящую из:

• корпуса (он выполняется из латуни или бронзы),
• зажимного кольца (медь или латунь),
• накидной гайки.

Схема соединения труб из меди компрессионными фитингами

Если соединение труб обжимными фитингами является неразъемным, то компрессионные фитинги для медных труб являются многоразовыми и после демонтажа могут быть использованы повторно. Но отметим, что повторная установка фитингов влияет на надежность соединения. Кроме того, монтаж при помощи компрессионных фитингов отличается простотой и высокой производительностью работ.

Резьбовые фитинги имеют классическую конструкцию, а монтаж с их помощью выполняется так же, как и резьбовые соединения при помощи фитингов для труб из других материалов.

Передовой опыт установки подземных медных трубопроводов

Медные трубы для подземных водопроводов или других подземных трубопроводов можно устанавливать с использованием различных методов установки. Нажмите на ссылки ниже, чтобы узнать больше о каждом шаге.

• Подготовка конца трубы
• Рукав/обертка
• Методы установки и соображения

Подготовка конца трубки

Подземная медная труба может быть присоединена к водопроводу, корпоративному запору, водомеру, счетчику-хомуту и ​​т. д. с использованием различных методов соединения, таких как компрессионные соединения, соединения с развальцовкой, соединения с набивкой, а также пайка или пайка — хотя и реже — где это разрешено .

Фото: Reed Manufacturing Company

Независимо от выбранного метода соединения установщики должны выполнить несколько простых, но очень важных шагов:

1. Рассверлите отрезанный конец медной трубки так, чтобы удалить внутренний заусенец и восстановить внутренний диаметр внутреннего отверстия. Заусенцы, оставленные на внутреннем диаметре конца трубы, могут создать несовершенную уплотняющую поверхность там, где контакт металла с металлом осуществляется в развальцованном, компрессионном или уплотненном соединении. Этого можно легко избежать, используя различные инструменты для развертывания/удаления заусенцев/фаски.
2. Снимите заусенцы или снимите фаску с наружного диаметра отрезанного конца медной трубы, чтобы заусенец, образовавшийся во время операции резки, не надрезал и не повредил прокладку в компрессионном или набивном соединении. Это можно сделать с помощью файла O.D. инструмент для снятия фаски или другие подходящие инструменты (см. рис. 11.9 и рис. 11.10).
3. Выпрямите и измените размер/скруглите концы медной трубки. При разматывании или раскатывании медной трубы, а также при бестраншейном способе прокладки трубы, когда труба протягивается через землю, конец трубы может легко стать некруглым, овальным, согнутым или помятым. Чтобы получить удовлетворительные, прочные, надежные соединения без утечек, монтажник должен изменить размер и скруглить конец трубы с помощью соответствующего инструмента для изменения размера.

Фото: Reed Manufacturing Company

Выпрямление и изменение размеров/закругление конца трубы важно, поскольку он должен надежно сцепляться с уплотняющими поверхностями фитинга по всему диаметру фитинга, иначе может возникнуть утечка. В развальцованном соединении, показанном на рис. 1, внутренняя поверхность конца трубы образует уплотнение относительно буртика развальцовочного фитинга. Прямой, круглый, рассверленный и скошенный конец трубы необходим для образования герметичного соединения. В соединении с набивкой, показанном на рис. 2, прокладка образует уплотнение вокруг внешней поверхности трубы. Здесь снова необходима прямая, круглая, расширенная и скошенная труба для обеспечения контакта с прокладкой по окружности трубы и внутреннего диаметра фитинга, обеспечивающего герметичное соединение.

Рисунок 1

Рисунок 2

Фотографии Авторские права: Mueller Co., LLC. Используется с разрешения.

Рукав/обертка

В большинстве случаев лучшим вариантом установки меди под землей является ее закапывание в непосредственный контакт с почвой. Медь естественным образом устойчива к коррозии в большинстве почв и подземных сред. Обертывание или обертывание медной трубки с целью обеспечения дополнительного уровня защиты, хотя и с хорошим намерением, может привести к отказу из-за неправильной практики оплетки или обертывания. Если не присутствуют или не ожидаются агрессивные грунтовые условия, установщики должны тщательно взвесить необходимость или целесообразность использования рукавов или обертывания. В случаях, когда это необходимо, установщики должны рассмотреть следующие шаги, чтобы обеспечить надежную установку и длительный срок службы системы.

Рукав

Когда требуется рукав, очень важно, чтобы рукав был водонепроницаемым и непроницаемым для проникновения грунтовых вод. Отсутствие герметизации втулки может привести к скоплению и концентрации грунтовых вод, загрязненных талыми солями, удобрениями или другими химическими веществами, вокруг поверхности трубы, что может вызвать коррозию трубы.

Герметизация рукавов может выполняться несколькими способами:

1. Осторожно. Заделайте пространство между трубкой и втулкой силиконовым герметиком. Следует позаботиться о том, чтобы выбранные герметики не содержали аммиак или метанол, которые могут выделяться при отверждении и в редких случаях вызывать коррозию медных трубок под напряжением.
2. Осторожно. Заделайте пространство между трубкой и втулкой гидравлическим цементом. Неблагоприятная реакция между гидравлическим цементом и медью отсутствует, однако это создает очень жесткое соединение между муфтой и медной трубкой, которая может быть точкой высокого напряжения при тепловом расширении или сжатии окружающего грунта. В редких случаях это может привести к деформационному упрочнению и усталостному растрескиванию медной трубы. Чтобы предотвратить это, почва в этом месте должна быть должным образом и тщательно утрамбована во время установки. 3.
3. Предпочтительно. Загерметизируйте муфту с помощью электрометрических зажимов Fernco™ или эквивалентных (см. рис. 3 и 4) и монтажного уплотнителя воздуховода (см. рис. 5). Оба они позволяют трубе расширяться и сжиматься, а также перемещаться внутри втулки, сохраняя при этом водонепроницаемое уплотнение.

Рисунок 3

Рисунок 4

Рисунок 5

Упаковка

Многие муниципалитеты требуют, чтобы все подземные трубопроводы были покрыты полиэтиленовой пленкой или изоляционным материалом. Этот материал напоминает очень длинный полиэтиленовый пакет и помещается поверх трубы перед установкой в ​​открытую траншею, выдолбленную или направленно пробуренную яму.

Необходимо соблюдать крайнюю осторожность при использовании защитных рукавов складного типа, чтобы полиэтиленовая пленка не порвалась или не была повреждена каким-либо иным образом. Разрывы материала обертки могут привести к скоплению нежелательных химических веществ в обертке, между оберткой и в медной трубке, что может привести к преждевременному выходу трубки из строя.

Методы установки и соображения

Молдинг ударный

Ударная формовка — это бестраншейный метод прокладки подземных трубопроводов или систем трубопроводов. Пневматическая машина, соединенная со стальной прокалывающей головкой (кротом), подает на крота пульсирующую струю воздуха, которая, в свою очередь, прогоняет крота сквозь почву. Размер родинки может варьироваться в зависимости от используемого инструмента, но в большинстве случаев диаметр родинки составляет от 1¾” до 2⅜”.

Выкапывается яма нужной глубины и достаточно большого размера для установки пневматического цилиндра и стальной головки (крота) в начале процесса литья. Еще одно отверстие такого же размера и глубины выкапывается в месте выхода крота. Как только крот достигает места выхода, его можно вывести в исходное место. Веревка, проволочный трос или подходящий шнур прикрепляются к кроту до того, как его отводят в исходное положение. Это позволяет прикрепить подходящий тянущий трос к материалу трубопровода, чтобы затем его можно было «протянуть» через немного увеличенное отверстие, созданное кротом.

Основные рекомендации по ударопрочной формовке

При использовании процесса формовки для подземных медных водопроводов следующие условия установки следует оценивать в каждом конкретном случае, чтобы исключить непредвиденные повреждения труб.

1. Обратите внимание на участки, которые могут иметь различные грунтовые условия на пути установки. При подозрении на сомнительное состояние почвы необходимо провести испытания для оценки коррозионной активности почвы.
2. Необходимо следить за тем, чтобы на пути установки не было острых камней, подземных сооружений или других препятствий. Острые подземные предметы могут выколоть, поцарапать или в конечном итоге повредить медную трубу или полиэтиленовую пленку, когда трубу протягивают через отверстие.

Диаметры молей следует выбирать максимально близкими к внешнему диаметру медной трубки. Незаполненное кольцевое пространство вокруг трубы может привести к сбору и концентрации грунтовых вод, загрязненных солями или химическими веществами, что может вызвать коррозию.

Открытые траншеи

Открытые траншеи — это тип прокладки подземных трубопроводов, который уже много лет является отраслевым стандартом. Для этого метода характерна установка, в которой используется любой искусственный вырез, каверна, траншея или углубление в земной поверхности, образованные выемкой земли.

Открытые траншеи можно проводить несколькими способами, хотя экскаватор или цепной траншеекопатель являются наиболее распространенными для водопроводных сооружений.

Фото: Charles Machine Works

Насадка для траншеекопателя BOBCAT

Основные рекомендации по прокладке открытых траншей

Когда для прокладки подземных медных труб используются открытые траншеи, необходимо учитывать ряд факторов, чтобы обеспечить их безопасность и долговечность.

Направленное бурение или бурение

Направленное бурение или бурение — это процесс, при котором ствол скважины, как его часто называют, может быть проложен на заданном четко определенном поперечном расстоянии от вертикального или наклонного начального положения. Этот процесс также известен как горизонтально-направленное бурение и позволяет устанавливать стволы скважин по плавным кривым, в отличие от прямолинейного бурения/бурения.

Направленное бурение или бурение во многом похоже на бурение, за исключением того, что наклонно-направленное бурение позволяет слегка изогнуть ствол скважины между начальной и конечной точками ствола. Установка водопроводной линии выполняется с использованием тех же процессов, которые обсуждались выше в разделе о формовке. Примеры машин наклонно-направленного бурения показаны ниже.

Фотографии Авторские права: VERMEER CORPORATION. Все права защищены.

Ключевые аспекты наклонно-направленного бурения или растачивания

Те же соображения по установке, что и для процесса литья, должны применяться до и во время монтажа любого трубопровода с использованием наклонно-направленного бурения или бурения.

Прямая протяжка труб (резка)

В местах и ​​средах, где установка водопроводных линий не будет зависеть от низких температур (замерзания) и глубины, приемлемым вариантом может быть неглубокая вибрационная прямая протяжка. Почвенные условия должны быть благоприятными для вибрационной вспашки.

Машины вибрационного типа

могут предоставить установщику возможность установить линию обслуживания вокруг препятствий или сооружений, которые не позволяют использовать открытые траншеи. Вибрационная вспашка также наносит гораздо меньший ущерб газону по сравнению с открытым рыхлением.

Вибрационный плуг втыкается в землю, и когда машина движется вперед, вибрация или колебания лезвия разрезают или отделяют землю. За колеблющимся или вибрирующим лезвием трубка подсоединяется и протягивается через разрез в земле.

Навесное оборудование для вибропогружателя BOBCAT

Основные рекомендации по прямому вытягиванию труб (резке)

Те же рекомендации по установке, что и для процесса формовки, следует применять до и во время монтажа любого трубопровода с использованием операций прямого вытягивания/резки труб.

Дополнительные детали траншеи можно найти на следующих двух диаграммах.

Фото Авторские права: Лос-Аламосская национальная лаборатория Технические стандарты

Фото Авторские права: Лос-Аламосская национальная лаборатория Технические стандарты

404 – СТРАНИЦА НЕ НАЙДЕНА

Почему я вижу эту страницу?

404 означает, что файл не найден. Если вы уже загрузили файл, имя может быть написано с ошибкой или файл находится в другой папке.

Другие возможные причины

Вы можете получить ошибку 404 для изображений, поскольку у вас включена защита от горячих ссылок, а домен отсутствует в списке авторизованных доменов.

Если вы перейдете по временному URL-адресу (http://ip/~username/) и получите эту ошибку, возможно, проблема связана с набором правил, хранящимся в файле .htaccess. Вы можете попробовать переименовать этот файл в .htaccess-backup и обновить сайт, чтобы посмотреть, решит ли это проблему.

Также возможно, что вы непреднамеренно удалили корневую папку документа или ваша учетная запись должна быть создана заново. В любом случае, пожалуйста, немедленно свяжитесь с вашим веб-хостингом.

Вы используете WordPress? См. Раздел об ошибках 404 после перехода по ссылке в WordPress.

Как найти правильное написание и папку

Отсутствующие или поврежденные файлы

Когда вы получаете ошибку 404, обязательно проверьте URL-адрес, который вы пытаетесь использовать в своем браузере. Это сообщает серверу, какой ресурс он должен использовать попытка запроса.

http://example.com/example/Example/help.html

В этом примере файл должен находиться в папке public_html/example/Example/

Обратите внимание, что CaSe важен в этом примере. На платформах с учетом регистра e xample и E xample не совпадают.

Для дополнительных доменов файл должен находиться в папке public_html/addondomain.com/example/Example/, а имена чувствительны к регистру.

Разбитое изображение

Если на вашем сайте отсутствует изображение, вы можете увидеть на своей странице поле с красным цветом X , где отсутствует изображение. Щелкните правой кнопкой мыши на X и выберите «Свойства». Свойства сообщат вам путь и имя файла, который не может быть найден.

Это зависит от браузера. Если вы не видите на своей странице поле с красным X , попробуйте щелкнуть правой кнопкой мыши страницу, затем выберите «Просмотр информации о странице» и перейдите на вкладку «Мультимедиа».

http://example.com/cgi-sys/images/banner.PNG

В этом примере файл изображения должен находиться в папке public_html/cgi-sys/images/

Обратите внимание, что в этом примере важен CaSe . На платформах с учетом регистра PNG и png не совпадают.

404 Ошибки после перехода по ссылкам WordPress

При работе с WordPress ошибки 404 Page Not Found часто могут возникать при активации новой темы или изменении правил перезаписи в файле .htaccess.

Когда вы сталкиваетесь с ошибкой 404 в WordPress, у вас есть два варианта ее исправления.

Вариант 1. Исправьте постоянные ссылки

1. Войдите в WordPress.
2. В меню навигации слева в WordPress нажмите  Настройки > Постоянные ссылки (Обратите внимание на текущую настройку. Если вы используете пользовательскую структуру, скопируйте или сохраните ее где-нибудь.)
3. Выберите  По умолчанию .
4. Нажмите  Сохранить настройки .
5. Верните настройки к предыдущей конфигурации (до того, как вы выбрали «По умолчанию»). Верните пользовательскую структуру, если она у вас была.
6. Нажмите  Сохранить настройки .

Во многих случаях это сбросит постоянные ссылки и устранит проблему. Если это не сработает, вам может потребоваться отредактировать файл .htaccess напрямую.

Вариант 2. Измените файл .htaccess

Добавьте следующий фрагмент кода 9index.php$ – [L]
RewriteCond %{REQUEST_FILENAME} !-f
RewriteCond %{REQUEST_FILENAME} !-d
RewriteRule . /index.php [L]

# Конец WordPress

Если ваш блог показывает неправильное доменное имя в ссылках, перенаправляет на другой сайт или отсутствуют изображения и стиль, все это обычно связано с одной и той же проблемой: в вашем блоге WordPress настроено неправильное доменное имя.

Как изменить файл .htaccess

Файл .htaccess содержит директивы (инструкции), которые сообщают серверу, как вести себя в определенных сценариях, и напрямую влияют на работу вашего веб-сайта.

Перенаправление и перезапись URL-адресов — это две очень распространенные директивы, которые можно найти в файле .htaccess, и многие скрипты, такие как WordPress, Drupal, Joomla и Magento, добавляют директивы в .htaccess, чтобы эти скрипты могли работать.

Возможно, вам потребуется отредактировать файл .htaccess в какой-то момент по разным причинам. В этом разделе рассказывается, как редактировать файл в cPanel, но не о том, что нужно изменить. статьи и ресурсы для этой информации. )

Существует множество способов редактирования файла .htaccess

• Отредактируйте файл на своем компьютере и загрузите его на сервер через FTP
• Использовать режим редактирования программы FTP
• Использовать SSH и текстовый редактор
• Используйте файловый менеджер в cPanel

Самый простой способ отредактировать файл .htaccess для большинства людей — через диспетчер файлов в cPanel.

Как редактировать файлы .htaccess в файловом менеджере cPanel

Прежде чем что-либо делать, рекомендуется сделать резервную копию вашего веб-сайта, чтобы вы могли вернуться к предыдущей версии, если что-то пойдет не так.

Откройте файловый менеджер

1. Войдите в cPanel.
2. В разделе «Файлы» щелкните значок File Manager .
3. Установите флажок для  Корень документа для и выберите доменное имя, к которому вы хотите получить доступ, из раскрывающегося меню.
4. Убедитесь, что установлен флажок Показать скрытые файлы (точечные файлы) “.
5. Нажмите  Перейти . Файловый менеджер откроется в новой вкладке или окне.
6. Найдите файл .htaccess в списке файлов. Возможно, вам придется прокрутить, чтобы найти его.

Чтобы отредактировать файл .htaccess

1. Щелкните правой кнопкой мыши файл .htaccess и выберите  Редактировать код в меню. Кроме того, вы можете щелкнуть значок файла .htaccess, а затем Редактор кода значок вверху страницы.
2. Может появиться диалоговое окно с вопросом о кодировании. Просто нажмите Изменить , чтобы продолжить. Редактор откроется в новом окне.
3. При необходимости отредактируйте файл.
4. Нажмите  Сохранить изменения в правом верхнем углу, когда закончите. Изменения будут сохранены.
5. Протестируйте свой веб-сайт, чтобы убедиться, что ваши изменения были успешно сохранены.
