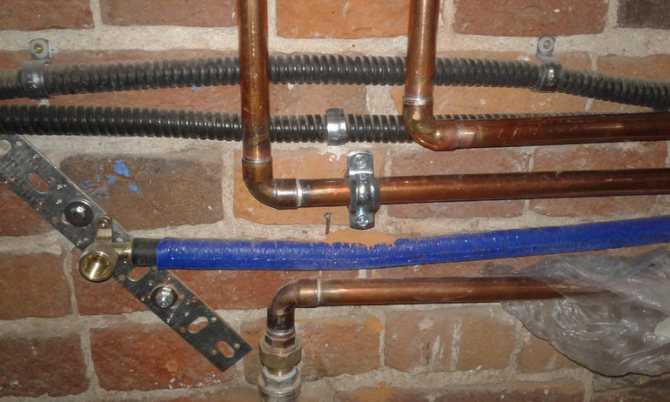

Монтаж отопления и водопровода из нержавеющих и медных труб Екатеринбург-Стройуровень

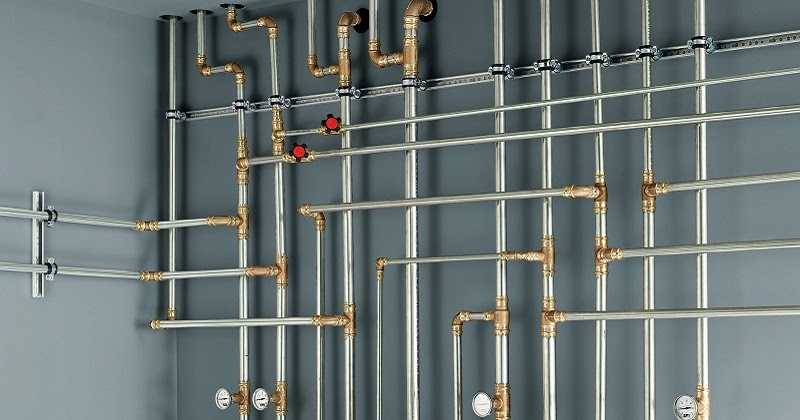

Медные и нержавеющие трубы под пресс-фитинги

Что первое приходит в голову, когда речь заходит о выборе труб для систем отопления и водоснабжения? Обычно застройщик думает о трубах из полипропилена, сшитого полиэтилена или металлопластика. Они широко распространены на рынке, хорошо себя зарекомендовали, а монтажники любят с ними работать. А что вы скажете о металлических трубах? Но прогресс не стоит на месте. Сегодня ведущие производители отопительного и инженерного оборудования предлагают вам современную альтернативу. Это — водопровод и отопление из нержавеющих и медных труб под пресс.

Система отопления и водоснабжения на основе медных, нержавеющих труб и пресс-фитингов

Владелец городской квартиры или загородной недвижимости хочет заменить старые трубы или смонтировать систему отопления и водоснабжения с нуля. Какими условиями он станет руководствоваться при выборе труб? Скорее всего будет составлен такой список:

 Трубопроводы должны быть долговечными.

 Соединения не должны протекать и требовать периодического обслуживания.

 Трубы должны обладать коррозионной стойкостью, выдерживать высокое давление и температуру.

 Трубопроводы должны быть сделаны из экологических чистых материалов.

При этом заказчик хочет получить максимальный результат за разумные деньги.

Монтаж отопления из нержавеющих труб под пресс

Монтаж отопления происходит следующим путем: индивидуальный теплый пункт доставляется на объект в разобранном виде, что обеспечивает наилучшую сохранность оборудования при перевозке. После сборки на месте индивидуальный теплый пункт проходит этап пусконаладочных работ и запуска в эксплуатацию. Только убедившись в полной работоспособности механизмов, специалисты сдают работу заказчику «под ключ».

Под заказ устанавливаются приборы контроля и учета. Потреблять меньше энергии помогает автоматизация процессов распределения теплоносителя. На полностью автоматизированных индивидуальный теплый пункт экономия достигает 30%.

В дальнейшем требуется сервисное обслуживание теплопункта, с заменой расходников и устранением мелких неполадок. При возникновении серьезных проблем выполняется срочный ремонт. Когда этим занимаются опытные профессионалы, теплоснабжение практически не прерывается или прекращается на незначительное время.

При проектировании индивидуальный теплый пункт важно учитывать, нужно потребителям только отопление или также горячее водоснабжение. Схема снабжения, состав и расположение основных узлов в этих случаях существенно различается.

О системах отопления из стальных труб

Сейчас это широко распространенный способ обогрева нескольких помещений одним котлом или печью. Контур из стальных труб зарекомендовал себя очень давно, еще с водопроводом и, особенно со снабжением горячей водой. Только для большей долговечности сейчас повсеместно используют трубы из нержавеющей стали – сплава со специальными добавками.

Как показывает практика, при должном обращении отопление из нержавеющей трубы будет работать десятки лет до капитального ремонта, а сама труба способна сохранять пригодность к эксплуатации веками. Причем система не станет рассадником всякой заразы. Внешне стальные трубы смотрятся лаконично и надежно, при желании можно их красить в любой цвет.

Большой плюс труб из нержавейки в том, что внутри не накапливаются продукты окисления металла, сужая просвет и повышая давление в системе. И в воде оказывается меньше примесей, что актуально для здоровья людей и разных бытовых нужд. Есть общепринятые критерии для определения свойств действительно нержавеющей стали в изделиях, используемых для обустройства отопления и водоснабжения. К примеру, хрома в составе сплава должно быть не меньше 13%. А если его содержание достигает 17%, такая труба способна перенести даже попадание кислоты без снижения эксплуатационных параметров.

Об особенностях эксплуатации и не только

Надо сказать, что поверхность труб из нержавейки хорошо противостоит не только кислотам, но и щелочам. А если чистота циркулирующего теплоносителя оставляет желать лучшего, тогда дольше сохранить работоспособность системы помогает нержавеющая гофрированная труба.

Разумеется, стоят такие трубы дороже незащищенных от коррозии. Зато контур из них не надо регулярно обслуживать и систему не придется менять через 10-15 лет. В долгосрочной перспективе, в наших реалиях проблемы может доставить только хлор, используемый для обеззараживания воды и для дезинфекции систем. Поэтому надо время от времени проверять состав жидкости, циркулирующей в контуре, а после дезинфекции хлором (и не только) – тщательно промывать трубы.

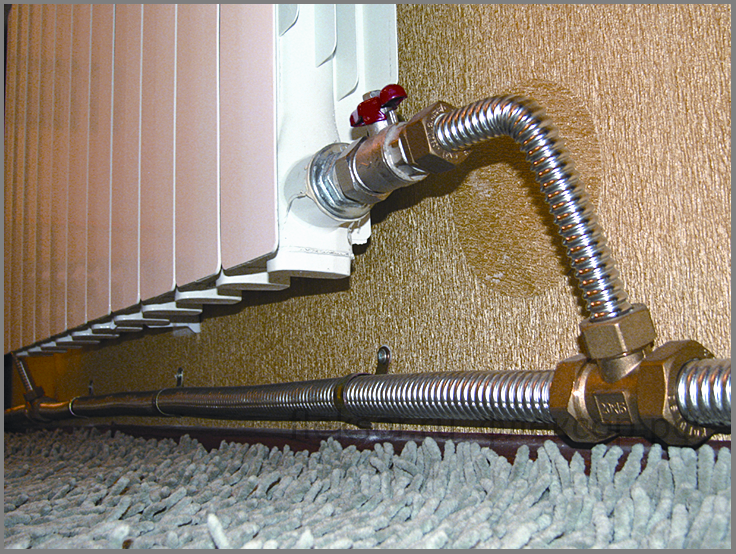

Гофрированные стальные трубы являются гибкими, они годятся для обустройства теплого пола и газоснабжения, противопожарных систем. Отлично переносят морозы и гидроудары, удобны для монтажа в труднодоступных местах, относительно немного весят. Соединять их можно фланцами, опрессовкой, сваркой.

Разновидности монтажа

Существуют сварные, фланцевые и опрессовочные виды соединений.

Сварка является наиболее сложным, требующим не только специального оборудования, но и квалифицированного специалиста.

Фланцы или 2 кольцевых элемента, соединённых шпильками или болтами, позволяют придать соединению герметичность. Их недостатком является низкая резистентность к колебаниям температур, приводящая к утрате свойств.

Пресс-фитинги (соединительные части трубопровода) с силиконовой прокладкой в состоянии обеспечить требуемый уровень герметичности, что обусловливает их высокую востребованность.

Сравнение труб из меди и нержавейки

При выполнении монтажных работ популярностью пользуются трубы из меди и нержавеющей стали. Они взаимозаменяемые, и их выбор определяется лишь индивидуальными предпочтениями. Трубы из меди отличаются большей компактностью и этот металл проще монтировать на пресс-фитинги.

Заказывать или приобретать трубы следует в сертифицированных компаниях или строительных гипермаркетах. Монтаж отопления, водопровода из нержавеющих и медных труб под пресс можно заказать в ООО «СтройУровень». Обратившись в «СтройУровень», заказчик может рассчитывать на комплекс ремонтно-отделочных работ любой степени сложности под ключ. Получить консультативную помощь можно по телефонам, указанным на сайте, либо по электронной почте.

Специалисты Стройуровень всегда ответят на ваши вопросы по телефону 8-906-801-29-72, 8-919-360-55-87

Отопление из меди | Теплокомфорт

Компания «Теплокомфорт» выполняет высококлассный монтаж отопления с 2005 года.

Одни из первых в Белгороде мы предложили отопление из меди. Гарантированное качество монтажа, сжатые сроки и отличная цена.

Получите грамотную консультацию по выбору оборудования и комплектующих для отопления из меди – сэкономьте время и бюджет


Почему медные трубы лучше полипропилена?

Есть масса преимуществ но выделим 4 основных:

Максимальное давление в 5 раз больше
Коэффициент расширения в 3 раза ниже
Максимальная температура более 200 °C
Высокая долговечность более 100 лет

Предубеждение:

отопление из меди
– дороже в 2 раза.

Неверно по нескольким причинам:
За счет
толщины стенки общий диаметр медной трубы необходим меньше чем пропиленовой.
Незначительный, более низкий чем у труб из пластика,
коэффициент шероховатости, позволяет при одинаковых условиях применять медные изделия меньшего диаметра.
Благодаря
отсутствию зарастания стенок колониями микроорганизмов и продуктами коррозии, диаметр медной трубы необходим меньше чем пропиленовой.
Фитинги из меди стоят в 30–50 раз меньше.

ТЕПЛОКОМФОРТ РЕКОМЕНДУЕТ:

Использовать медные трубы и фитинги при монтаже котельных и основных магистралей, в остальном использовать полипропилен.

Рассчитать Ваш проект

Почему выгодно:
Многолетняя работа с самыми крупными поставщиками оборудования позволяют предложить Вам
скидку на комплектующие до 15%.
В случае остатка труб или фитингов мы полностью
вычитаем их из сметы
10 лет опыта гарантируют
оптимальный подбор качественных материалов на Ваш бюджет

Экономия


при комплексном заказе
до 20%

Примеры наших работ

Монтаж отопления в Белгородской области в сжатые сроки

ЧАСТНЫЙ ДОМ 230 м²
Белгородский р-н, пос. Комсомолец
Отопление и водоснабжение в 2-х этажном доме. Срок реализации проекта 19 дней.
Задача:
Смонтировать систему радиаторного отопления, систему “теплый пол” на первом этаже 95 м2, смонтировать системы водоснабжения и канализации по дому.
Используемые материалы:
  • Газовый котел Viessmann VITODENS 100-W
  • Электрический котел резервный – Ferroli
  • Радиаторы RIFAR биметаллические

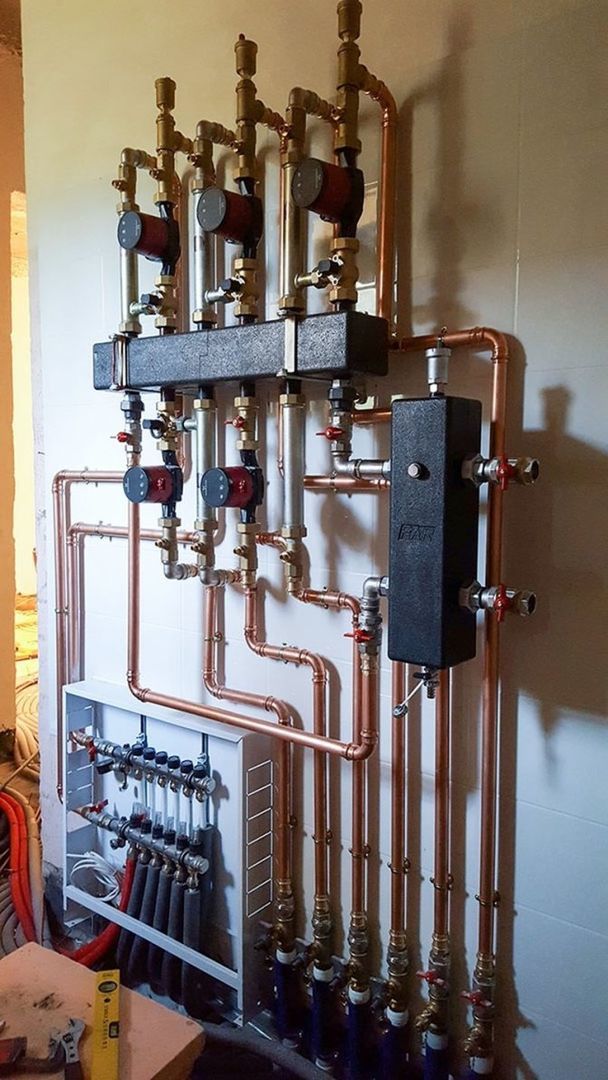

  • Медная труба. Обвязка котельной и стояки были выполнены из медной трубы фирмы KME (Германия)
  • Трубы отопления и теплого пола PEX-A (сшитый полиэтилен) фирмы Stout
  • Система водоснабжения. Тройниковая, материал труб полипропилен фирмы Ekoplastik
ЧАСТНЫЙ ДОМ 920 м²
г. Старый Оскол
Отопление и водоснабжение в доме.

Срок реализации проекта 14 дней.
Задача:
Смонтировать котельную с погодозависимым управлением.
Оборудование:
  • 2 конденсационных котла Viessmann VITODENS 200-W общей мощностью 160 кВт с погодозависимым управлением
  • Резервный-жидкотопливный котел Viessmann
  • Оборудование Meibes для обвязки котельной
  • Насосы Grundfos Alpha2 L
  • Обвязка – медная труба фирмы KME (Германия)
  • Горячее водоснабжение ( ГВС ) – бойлер косвенного нагрева 500 литров.
Хотите обсудить Ваш проект? – сэкономьте время и бюджет уже сегодня!

Мы используем только современные материалы

Отзывы о нас

  • Монтаж теплых полов в ванной и коридоре сделали качественно, аккуратно, а главное были соблюдены все обещанные сроки. Спасибо!

    Евдокимова А.Н.
    частное лицо

  •   Компания “Теплокомфорт” проектировала системы отопления двух этажей ТЦ Сити-Молл Белгородский. Мы полностью удовлетворены качеством услуг данного подрядчика. Они не боятся больших объемов, на объекте сразу виден опыт.

    Управляющая компания
    ООО «ЮЖНЫЙ ПОЛЮС»

  •   Строили наш загородный дом в Таврово, заказали в Теплокомфорте комплексно и монтаж отопления, и теплый пол, и монтаж водоснабжения с канализацией. Живем третий год – все в порядке! Мы довольны!

    Владимир Генадьевич
    военный пенсионер

Оплата всех работ после сдачи объекта!

Как происходит выполнение заказа:

1

Выезд на объект

Происходит замер и опрос

2

Расчет проекта

Подбор оптимальных комплектующих

3

Согласование проекта

согласование и корректировка

4

Заключаем договор

Сроки зафиксированы документально

5

Оплата материалов

Скидка 15% на материалы при комплексном заказе

6

Поставка материалов

Мы доставляем все материалы на объект

7

Монтаж отопления

Выполняем максимум 15 дней

8

Расчет за работы

подписание акта приема-передачи

Остались вопросы?


Труба медная для отопления: типы, маркировка, монтаж

Главная » Для отопления » Какие виды медных труб используют при монтаже системы отопления?

Содержание

  1. Сферы применения
  2. Типы
  3. Маркировка и стоимость
  4. Достоинства и недостатки медных труб
  5. Способы соединения медных труб
  6. Монтаж медных труб отопления
  7. Чем покрасить медные трубы отопления?

Системы отопления изготавливаются из разных материалов. Наиболее популярным материалом является пластик. Медные трубы для отопления используются редко, поскольку у них высокая стоимость. Однако после установки системы из этого материала, хозяин дома по достоинству оценит преимущества меди.

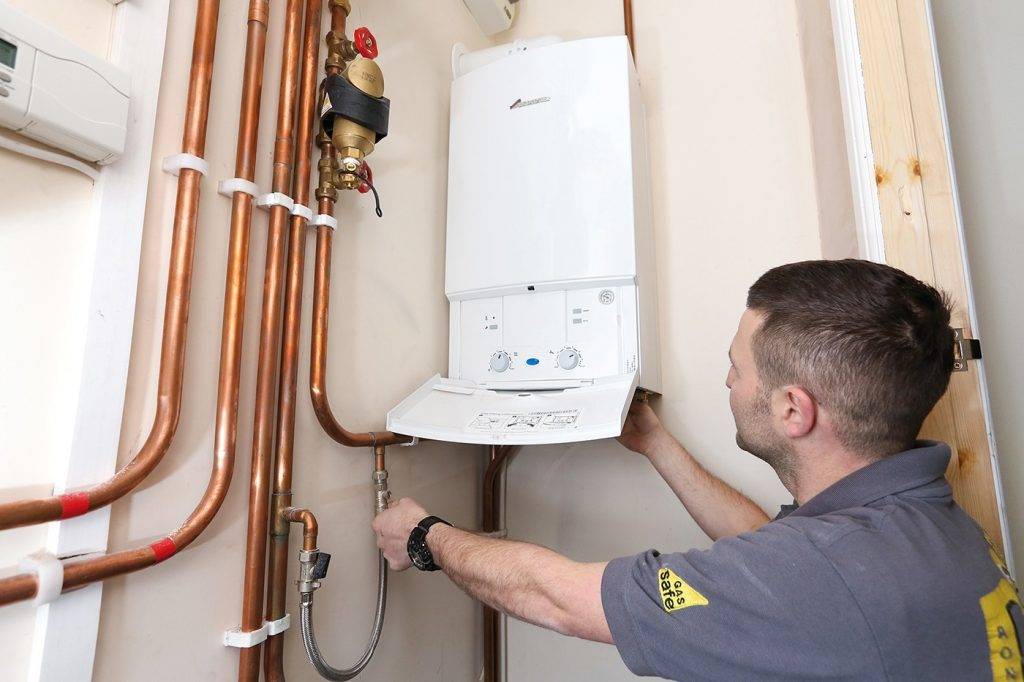

Монтаж медных труб для отопления

Сферы применения

Существует несколько ситуаций, когда лучше выбрать этот материал:

  1. Актуальный вариант для установки системы отопления из медных труб — подключение к твердотопливному котлу. Связано это с тем, что такие системы подвергаются длительному воздействию высоких температур (свыше 100 градусов по Цельсию).
  2. По сравнению с другими материалами медь лучше, если она сложной формы.
  3. Монтаж будет 100% оправдан, если у хозяина дома достаточно средств, он хочет получить наивысший показатель долговечности.

Рассматривая другие варианты, нужно обратить внимание на пластик или нержавеющую сталь.

Типы

В специализированных магазинах можно найти большое количество элементов из меди, предназначенных для изготовления систем отопления. Их разделяют по разным факторам:

  1. Материал, из которого изготавливаются элементы трубопровода. Это может быть чистая медь, сплав олова, цинка.
  2. Бесшовные или сварные.
  3. Прессованные или тянутые.
  4. Неизолированные, с пластиковым покрытием.

Медные трубы с пластиковым покрытием защищены от физических воздействий, повреждений. Дополнительно к этому, снижается показатель теплопотери, возрастает эффективность системы.

Маркировка и стоимость

Трубы для отопления изготавливаются, маркируются согласно ГОСТам. Например, изделия с толщиною стенок 0.8–10 мм изготавливаются по стандартам ГОСТ 617-90. Другое обозначение касается чистоты меди, регулируемая ГОСТ 859-2001. При этом разрешены пометки М1, M1р, М2, M2р, М3, M3.

По маркировке, которая указана на изготавливаемой продукции, можно узнать следующую информацию:

  1. Форма поперечного среза. Обозначаются буквами КР.
  2. Длина — этот показатель имеет разные маркировки. БТ — бухта, МД — мерная, КД — кратная мерность.
  3. Способ изготовления изделия. Если элемент сварной, на нем указывается буква С. На тянутых изделиях ставится буква Д.
  4. Особые эксплуатационные особенности. Например, повышенные технические характеристики обозначаются буквой П. Высокий показатель пластичности — ПП, повышенная точность среза — ПУ, точность — ПС, прочность — ПТ.
  5. Точность изготовления. Стандартный показатель обозначается буквой Н, повышенный — П.

Чтобы визуально понимать, как читать маркировку, нужно разобраться с простым примером — ДКРНМ50х3.0х3100. Расшифровка:

  1. Изготавливается из чистой меди, обозначаемой маркой М1.
  2. Изделие тянутое.
  3. Форма — круглая.
  4. Мягкая.
  5. Внешний диаметр — 50 мм.
  6. Толщина стенок — 3 мм.
  7. Длина изделия — 3100 мм.

Европейские производители применяют особую систему маркировки DIN 1412. На элементы систем водоснабжения, отопления они наносят обозначение EN-1057.

Оно включает в себя номер стандарта, по которому изготавливаются трубы, дополнительный элемент входящий в состав — фосфор. Он нужен для повышения устойчивость к появлению ржавчины.

Медные трубы на заводе

У медных элементов, которые используются для изготовления отопительных систем есть сильные, слабые стороны. Преимущества:

  1. Срок эксплуатации до 50 лет.
  2. Выдерживают давление свыше 30 атмосфер.
  3. Материал не реагирует на ультрафиолет, устойчив к коррозии в естественных условиях.
  4. Через стенки не просачивается воздух.
  5. Медь не выделяет вредных веществ. Обладает антибактериальными свойствами.
  6. Малый вес.
  7. Возможно выполнить 3-х кратное размораживание системы.
  8. Материал выдерживает длительное воздействие активных химических веществ, не выделяет каких-либо дополнительных элементов.
  9. На внутренней поверхности изделий не накапливаются отложения.
  10. Низкий показатель теплового расширения, не требующий установки компенсаторов.

Недостатки:

  1. Высокая цена, если сравнивать с другими материалами.
  2. Соединения неразъемные, из-за этого при монтаже могут возникнуть сложности.

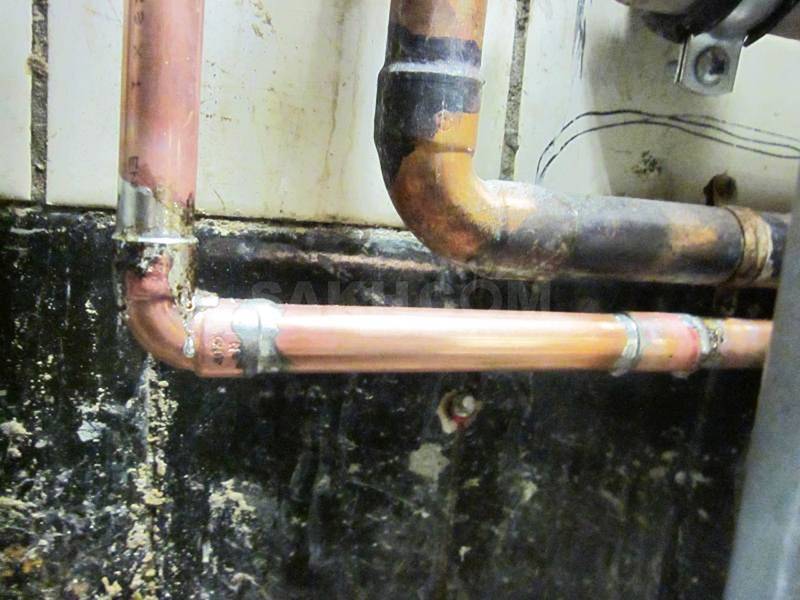

  3. Может появиться электрохимическая коррозия, если пытаться соединить медь с другими металлами.
  4. Если помещение с высоким уровнем влажности, на поверхности изделий может появиться коррозия.
  5. Высокий показатель электропроводности способствует ухудшению состояния стенок изделий.
  6. Чтобы уменьшить тепловые потери в стенах, необходимо использовать дополнительное утепление.

Способы соединения медных труб

Трубопроводы из меди являются надежными, долговечными, устойчивыми к физическим нагрузкам, коррозии. Однако такими свойствами они могут похвастаться только при правильной сборке. Для объединения отдельных элементов в одну систему, существует несколько методов:

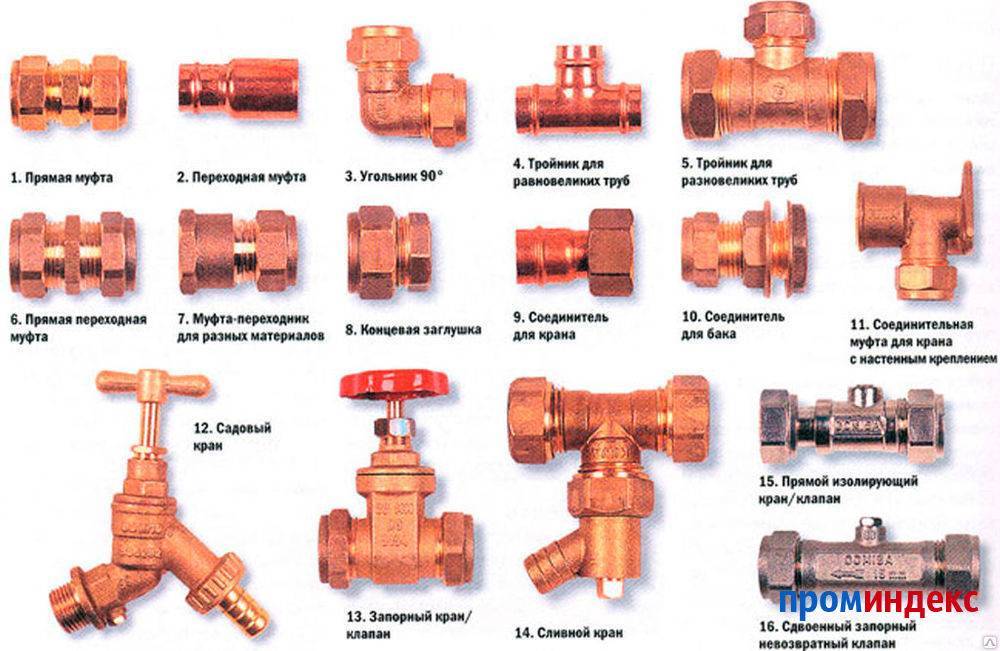

  1. Обжимные фитинги. Это специальные элементы, применяющиеся для соединения медных трубопроводов: цанговые штуцеры, крестовины, отводы, муфты. Изготавливаются они из бронзы, латуни, меди.

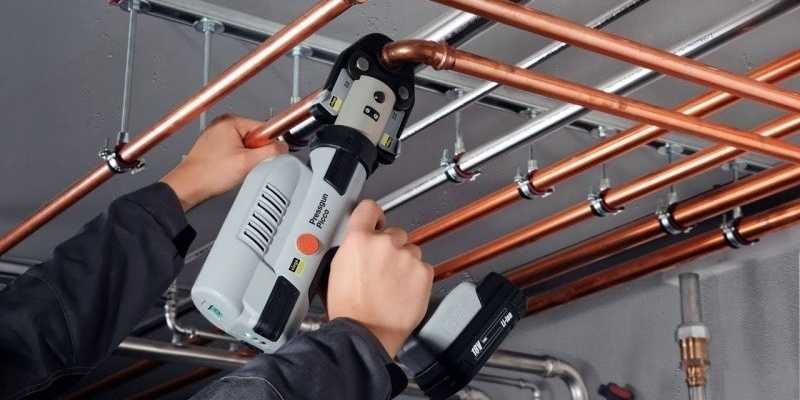

  2. Неразъемный метод соединения. Это технология прессования, которая проводится с использованием пресс-фитингов, обжимный гильз. Прочность готового соединения сравнимо с методом спайки.
  3. Компрессионное соединение. Является разъемным, при высокой прочности. Для проведения работ нужны ручные инструменты, специальные цанговые зажимы. Однако такой вид соединения со временем ослабевает от скачков давления, перепадов температур. Важно наблюдать за ним, периодически менять расходники.

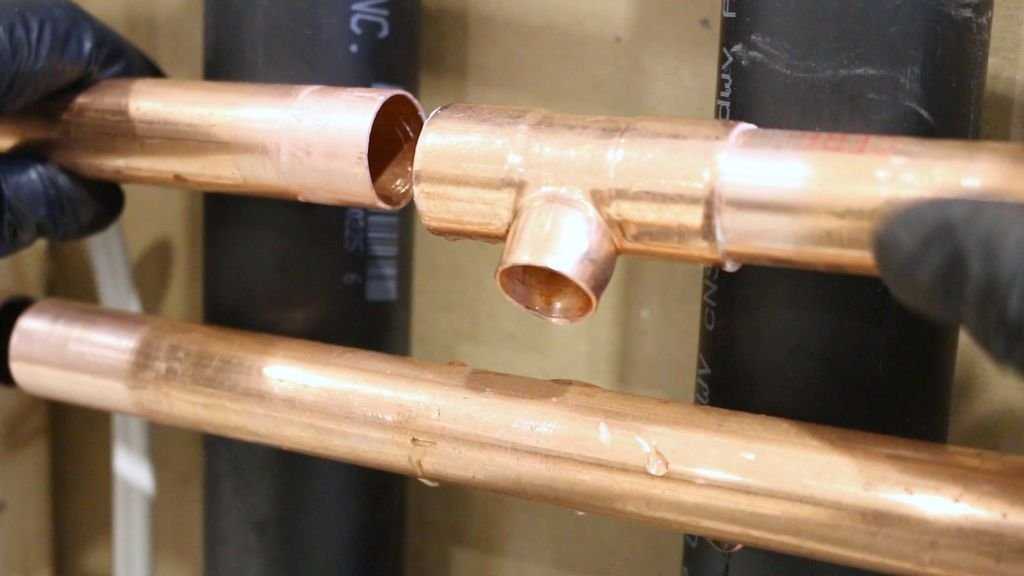

  4. Проведение пайки с использованием медных фитингов. Используется специальный элемент, который называют капиллярным. Для создания надежного соединения нужен припой.

Важно, чтобы после выполнения пайки изделия остыли при естественных условиях.

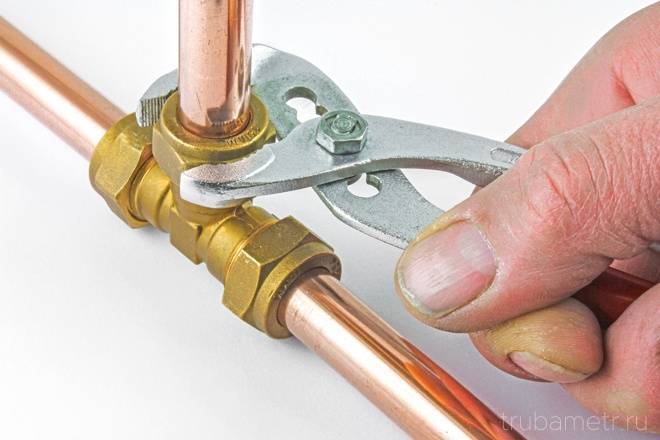

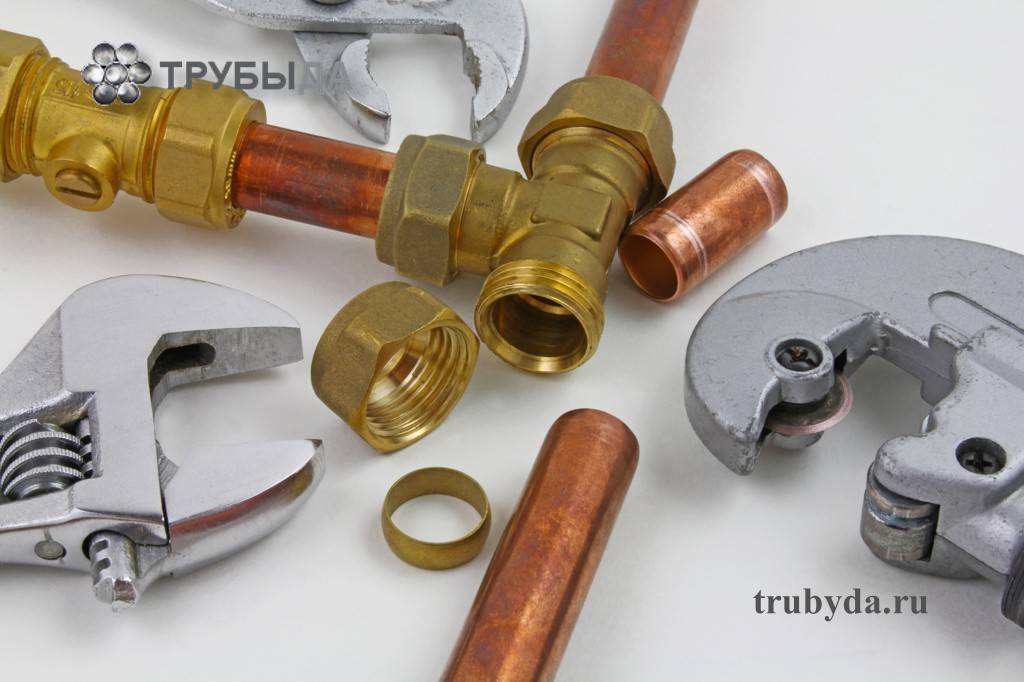

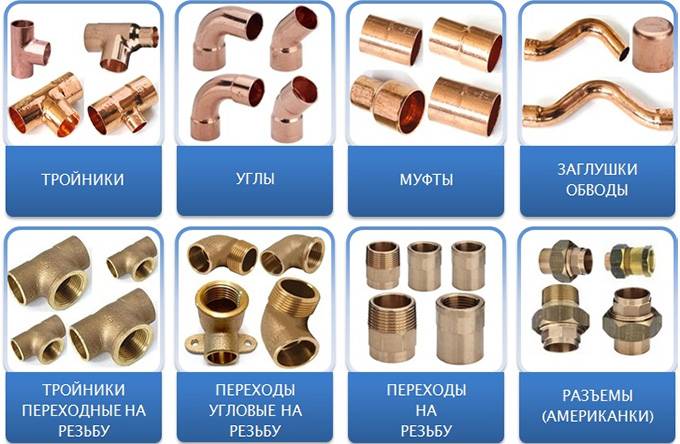

Обжимные фитинги для соединения труб

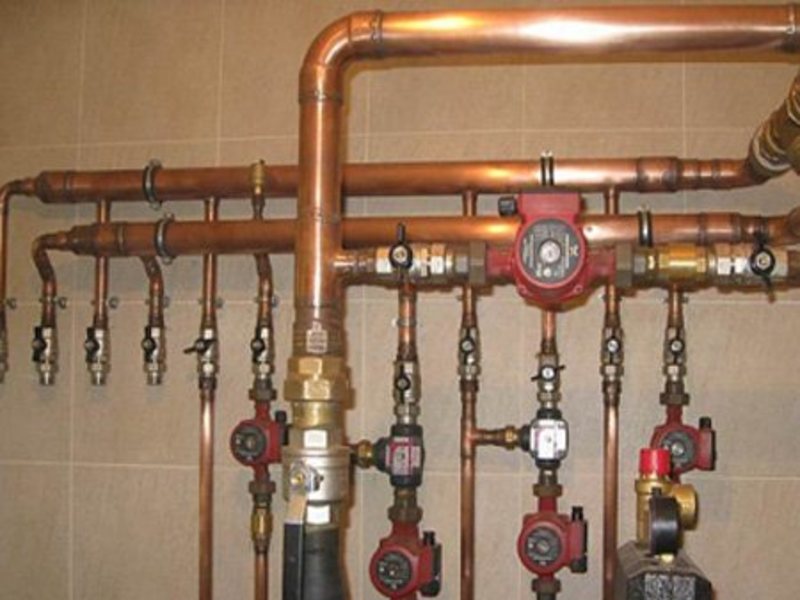

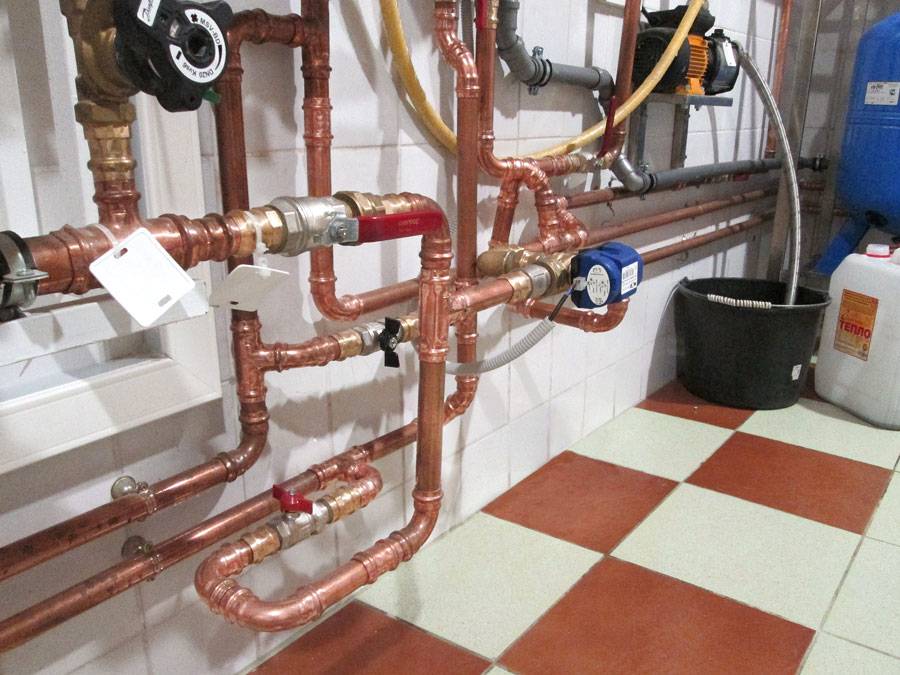

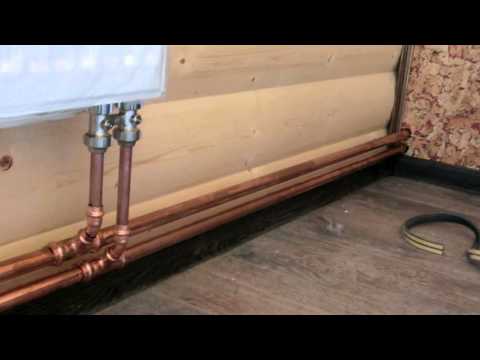

Монтаж медных труб отопления

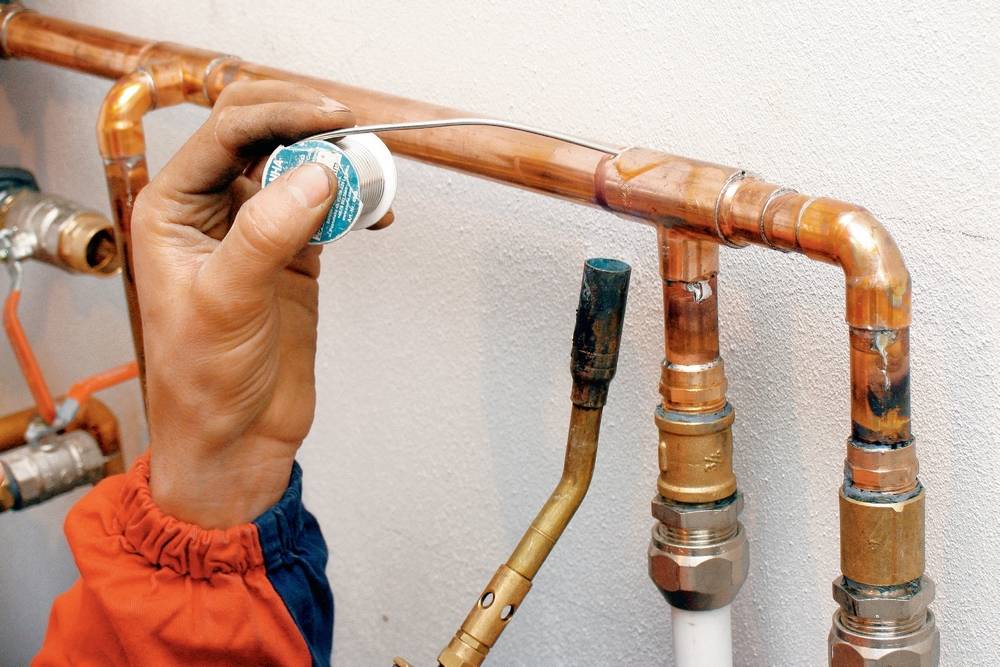

Наиболее надежный, популярный способ монтажа медных труб отопления — пайка. Пошаговая инструкция выполнения работ:

  1. Отрезать часть изделия нужной длины.
  2. Срезать фаску по внутреннему диаметру.
  3. Очистить наружную часть трубы, внутреннюю часть соединительного элемента (фитинга). Для этого нужно использовать синтетическую щетку.
  4. Для создания надежного соединения, требуется покрыть обработанные поверхности слоем флюса.
  5. Зажечь газовую горелку, медленно нагреть соединяемые части.
  6. Нагревать поверхности до расплавления флюса.
  7. Когда флюс станет жидким, взять мягкий припой, который продается прутками, поместить его в место, где должен получится шов.
  8. Постепенно проволока расплавится, начнет растекаться по стыку, заполняя свободное пространство.

Подождать пока шов образуется по всему стыку без пустот, дождаться остывания готового соединения.

Чем покрасить медные трубы отопления?

Чтобы покрасить изделие из меди, можно использовать несколько видов краски:

  1. Алкидную эмаль. Устойчива к высоким температурам, физическим воздействиям.
  2. Акриловую краску. Изготавливается на основе органических растворителей.
  3. Красящий состав на водно-дисперсионной основе. Быстро высыхает, но удерживается на поверхности короткий промежуток времени.

Наносить краску на металлическое основание просто. Его срок службы напрямую зависит от выбранного красящего состава, средний показатель долговечности — около 5 лет. Для повышения адгезии металл нужно зачистить мелкой наждачной бумагой.

Медные трубы редко применяются для изготовления трубопроводов. Связано это с их высокой ценой. Если средств достаточно, это лучший вариант по долговечности, надежности. Важно грамотно выбрать тип соединения отдельных элементов, чтобы система прослужила как можно дольше.

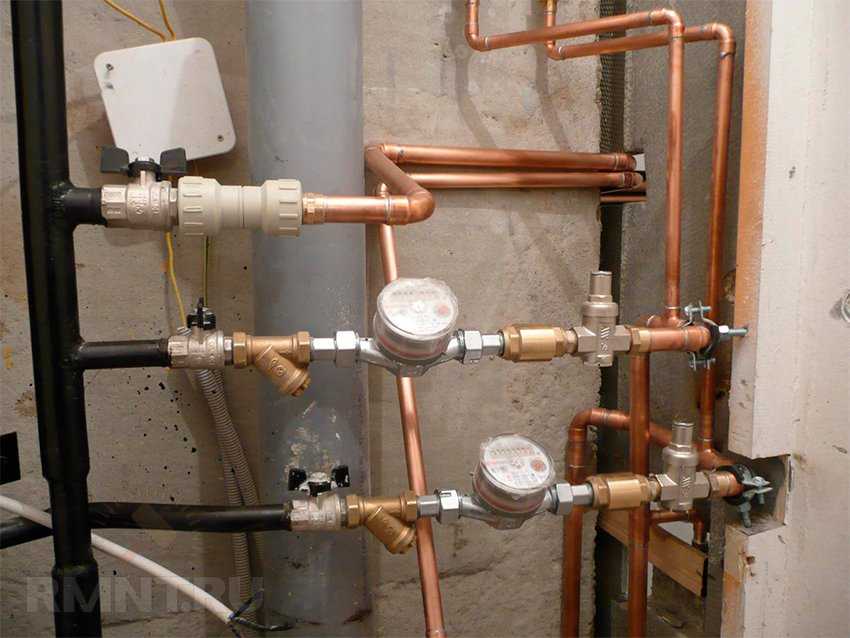

Монтаж отопления с медными трубами, монтаж медных труб для водоснабжения

Медные трубы широко применяются в различных инженерных системах домов и квартир. Основными преимуществами материала являются устойчивость к коррозии и высоким температурам, а также УФ-излучению. Кроме того, медные трубы легко сгибаются под любым углом, что позволяет легко сделать это своими руками.

Трубы медные

В качестве недостатка часто указывается высокая стоимость материала, однако при таких отличных характеристиках металла его цена не может быть низкой. Монтаж медных трубопроводов осуществляется с использованием фитингов. Они могут быть опрессованы или спаяны, в зависимости от этого соединение медных труб также бывает разным. Компрессионные фитинги создают разъемное соединение, а фитинги под пайку неразъемные.

Характеристика материала

Медная труба для воды – вид металлопроката из меди, представляющий собой полую длинномерную заготовку с круглым поперечным сечением и одинаковой толщиной стенки. Выпускается в прутках длиной от 1 м до 6 м или в бухтах по 15, 25 и 50 м.

Диаметр изделий варьируется от 6 до 267 мм, толщина стенки от 0,5 мм до 3 мм. Несмотря на то, что медные трубные изделия имеют более тонкую стенку, чем стальные, внутренний диаметр их больше, поэтому они способны выдерживать такое же рабочее давление окружающей среды, как и стальные изделия с аналогичным наружным диаметром.

Технические характеристики медных труб зависят от свойств марки меди. Обычно в производстве используют чистую медь или ее сплавы, к которым добавляют небольшое количество легирующих компонентов (М1р, М1ф). Вид и количество примесей в сплавах оказывает существенное влияние на механические, технологические, механические и эксплуатационные характеристики труб.

Добавки цинка, олова, железа и свинца повышают прочность, эластичность и гибкость материала, подкисление фосфором повышает коррозионную стойкость металла. Для повышения механической прочности и антифрикционных свойств применяют алюминий и бериллий. Для устранения негативного влияния нежелательных примесей в состав сплава вводят марганец.

Нормативные требования

Технические условия на производство толстостенных прессованных и холоднодеформированных трубных изделий из меди регламентируются ГОСТ 617-2006, тонкостенных тянутых ГОСТ 11383-75. Высокая точность изготовления и отделки медных труб определяется ГОСТ 26877-2008 Изделия металлические. Методы измерения отклонений формы. Первичные марки и сплавы меди должны соответствовать ГОСТ 859-2001. Химический состав сплавов, сортамент, технические требования, маркировка, правила приемки, контроля и испытаний устанавливаются ГОСТ Р 52318-2005.

Производство

Изделия из меди бесшовные применяются для строительства водопроводных и тепловых трубопроводов. Изготавливаются по трем технологиям:

  • Холодная прокатка – деформация металлической заготовки происходит при переходе между вращающимися валками. Сквозное отверстие создается методом сшивания. Затем втулка калибруется до нужных размеров.
  • Холодное волочение – основано на протягивании заготовки через волочильный инструмент (волочильный) со специальным сужающимся по его длине каналом. В процессе волочения металл сжимается до необходимых геометрических параметров и растягивается по длине.
  • Горячее прессование – производство трубы экструзией (экструзией) через выходное отверстие матрицы.

В промышленном производстве может быть использована одна из этих технологий или их сочетание. Состав оборудования и технологических операций может иметь некоторые отличия, но основной технологический процесс всегда состоит из следующих этапов:

  • Приготовление заготовка.
  • Холодная прокатка или волочение или горячее прессование.
  • Термическая обработка.
  • Смазка труб и инструментов.
  • Обработка готовых и промежуточных продуктов.
  • Разрезание на мерные куски или сматывание в рулоны.
  • Контроль качества готовой продукции.

Монтаж

При монтаже медного водопровода необходимо учитывать одну из основных особенностей медных изделий – их пластичность. Он упрощает монтажные работы, так как дает возможность сгибать трубные изделия и придавать конструкции нужную конфигурацию. Однако такие пластичные трубопроводы со временем могут прогибаться. Во избежание такого рода деформации линии водоснабжения должны быть хорошо закреплены с помощью опор или установки специальных креплений (скоб).

Если трубопровод уходит глубоко в материал стены, рекомендуется использовать медные трубы с оболочкой из ПВХ. Он выполняет одновременно две функции: теплоизоляционную и антикоррозионную защиту, предотвращая повреждение как трубопровода, так и штукатурки.

Оборудование для монтажа медных труб

Монтаж медного трубопровода может осуществляться несколькими способами. Раньше использовались традиционная сварка или накидные гайки. Эта технология применима и сейчас, но в основном при подключении к запорной арматуре или отдельным устройствам системы. Для повышения стойкости к давлению и температуре могут применяться силиконовые или резиновые прокладки, паронит и другие виды материалов, используемых для этих целей.

Сам монтаж водопровода осуществляется с помощью пресс-фитингов, позволяющих получить максимально надежное и прочное соединение. Единственным недостатком в этом случае может быть только ухудшение внешнего вида, что существенно ограничивает область применения этих труб. Но этого можно избежать, используя пайку медных труб, позволяющую добиться единой целостности. Кроме того, данная мера повысит степень надежности и продлит срок службы изделия.

И последнее, что стоит отметить, это возможность сгибать медные трубы под любым углом. Делается это с помощью специального трубогиба или путем предварительного нагрева трубы. Изогнутые элементы значительно завышают стоимость такого трубопровода, но позволяют получить оригинальный декоративный элемент. С полипропиленовыми трубами этого не сделаешь.

Хотите купить трубы медные для трубопровода? Посетите сайт mt-holding.ru

Плюсы и минусы медных труб

Трубная медная продукция имеет следующие преимущества:

  • Высокая прочность и износостойкость.
  • Устойчив к коррозии и ультрафиолетовому излучению.
  • Высокие показатели пластичности. Трубы хорошо гнутся, что позволяет собирать конструкции без использования фитингов.
  • Устойчив к резким перепадам температуры и колебаниям давления.
  • Морозостойкость. Трубы не разрушаются после замерзания.
  • Привлекательный внешний вид.
  • Долговечность.
  • Инертность по отношению к агрессивным средам.
  • Термостойкость.
  • Газонепроницаемость.
  • Экологичность. Медные сплавы не выделяют токсичных веществ и устойчивы к окислению.
  • Антибактериальное свойство.
  • Малый вес, простота установки и транспортировки.
  • При протекании воды на внутренних стенках не образуются отложения.

К недостаткам использования медных труб для водопровода относятся:

  • Достаточно высокая стоимость.
  • Высокая электропроводность.
  • Сложно сочетать с другими видами труб (пластиковыми, стальными, алюминиевыми).
  • При соединении деталей трубопровода требуется специальное оборудование (газовая горелка или паяльник) и определенные навыки.

Основные преимущества и области применения медных трубопроводов

Медные трубы имеют рабочую температуру от -200 до +250 градусов, а также низкое линейное расширение, что позволяет успешно применять их для таких систем:

  • Отопление;
  • Сантехника;
  • Кондиционирование;
  • Транспортировка газа;
  • Получение альтернативной энергии, например, солнечные системы.

Медные трубы

При монтаже медных трубопроводов для подачи холодной и горячей воды можно не опасаться зарастания или заиливания внутреннего участка. Также их не разрушает хлор, который в больших концентрациях добавляется в водопроводную воду. Наоборот, хлор создает на внутренней стенке трубопроводов тончайший защитный слой, что значительно продлевает срок службы трубопроводов. В свою очередь, в питьевую воду выделяется небольшое количество меди, что благотворно влияет на здоровье человека.

Просмотров

Медная труба выпускается двух видов:

  • Отожженная – термообработанная (отожженная). Заготовку нагревают до 550°С – 650°С в течение 60 – 90 минут, а затем постепенно охлаждают (закаливают), в результате чего она приобретает эластичность, стойкость к повышенной влажности, резким перепадам температуры и давления.
  • Неотожженный – более прочный, но менее эластичный.

В качестве теплоизоляции и для предотвращения появления конденсата на внешней поверхности изделия могут быть покрыты полимерной оболочкой.

Оборудование для монтажа медных трубопроводов

Но не будем отвлекаться на красоту, вернемся к техническим вопросам. Существует несколько способов соединения медных деталей сантехники.

До недавнего времени основным способом (кроме традиционной сварки, осложненной особенностями материала) считалось соединение накидными гайками с развальцовкой труб.

Этот метод используется до сих пор, в основном для подключения к запорной арматуре или рабочим устройствам системы. Устойчивость к температуре и давлению во многом зависит от материала прокладки. Для этих целей применяют резину, силикон, паронит и другие виды материалов.

Монтаж водопровода из медных труб с использованием пресс-фитингов позволяет получить достаточно надежные неразъемные соединения.

Следует отметить, что, в отличие от металлопластиковых труб, для получения качественного стыка необходимо приложить значительные усилия. Поэтому предпочтительнее использовать пневматические или гидравлические пресс-клещи.

Недостатком описанных видов соединения является то, что значительно ухудшается внешний вид проложенной линии. А это приводит к существенному ограничению области применения. Поэтому в основном используются паяные медные трубы.

Для капиллярной пайки используются специальные типы горелок и соответствующие припои и флюсы. Конечно, можно использовать обычную паяльную лампу, но без соответствующего опыта можно перегреть трубу таким инструментом, что негативно скажется на его работоспособности.

Широкие возможности по уменьшению количества стыков, что не только улучшает внешний вид, но и гарантирует надежность, дает возможность изгибать медные трубы под различными углами.

Для выполнения этого действия вам понадобится специальный трубогиб, который может работать без предварительного нагрева труб. Также можно согнуть нагретую трубу, но делать это нужно с помощью пружин, которые сохранят сечение и форму заготовки.

Именно эти гнутые элементы значительно увеличивают стоимость медного трубопровода. Если вы хотите получить стильный декоративный элемент, который также будет выполнять функции полноценного водопровода, то ваш выбор все же должен остановиться на медных трубах.

Что лучше медные или полипропиленовые трубы?

Для объективного сравнения рассмотрим основные показатели обоих видов материалов, характерные для всех водопроводных труб:

  1. Эксплуатационные свойства. Медь, в отличие от полимерных материалов, не подвержена разрушительному воздействию хлорированной водопроводной воды. Хлор является сильным окислителем, который разъедает пластик, а на внутренних поверхностях медных труб образует тонкий защитный слой — патину, что значительно увеличивает срок их службы. Губительным для пластика является ультрафиолетовое излучение и отрицательные температуры, тогда как медь устойчива к солнечному свету при понижении температуры. его стенки расширяются без потери целостности.
  2. Надежность системы. Соединения элементов пластикового трубопровода менее надежны, чем медного.
  3. Срок службы. Медные и полипропиленовые трубопроводы могут эксплуатироваться не менее 50 лет.
  4. Цена. Себестоимость изделий из меди высокая, это связано с дороговизной первичной меди и трудоемкостью производственного процесса. Конечно, полипропиленовые трубы в разы дешевле. Но, при монтаже сантехнических систем необходимы полипропиленовые фитинги, стоимость которых намного больше медных фитингов. Кроме того, пластиковые трубопроводы требуют дополнительных элементов для повышения их надежности.

В итоге получается, что стоимость медной сантехники в целом ниже пластиковой.

Особенности медных труб

Важными достоинствами медных сетей связи являются высокая прочность, коррозионная стойкость, гибкость и пластичность, долговечность эксплуатации. Важной особенностью меди является способность устранять некоторые бактерии, что препятствует их размножению и оседанию на внутренней поверхности трубы.

При монтаже трубопровода своими руками необходимо учитывать следующие факторы выбора медных труб:

  • назначение трубопровода;
  • температура перевозимых веществ;
  • давление в системе водоснабжения или отопления;
  • размер трубы;
  • наличие теплоизоляционного слоя.

Недостатком медных труб является низкая совместимость с изделиями из других материалов.

Медные трубы – лучший вариант для водопровода

Важнейшей характеристикой, определяющей технические параметры трубопровода и подбор необходимой арматуры, является диаметр медной трубы. При построении бытовых систем наиболее распространены следующие типоразмеры:

Pipe diameter, mm Wall thickness, mm
10-28 1
35-54 1,5

Important! При меньшей толщине медные изделия имеют гораздо более высокое рабочее давление, чем стальные аналоги.

Более крупные системы требуют установки медных труб большего диаметра.

Советы по выбору

Прокат из неотожженной меди выпускается мерной длины, а если необходимо выполнить протяженную и сложную разводку с малым количеством стыков, то лучше выбирать практичные мотки труб из отожженной меди того же диаметр и близкие по цене. При правильной сборке производительность системы не пострадает.

ориентировочная цена

Стоимость труб медных зависит от следующих параметров:

  • Размеры. Чем больше диаметр, тем дороже изделие.
  • Предприятия-производители. Товары из европейских стран на 15-20% дороже, чем их аналоги в России.

Медные трубные изделия являются самыми дорогими из всего ассортимента материалов для строительства инженерных сетей. Например, при диаметре 15 мм и толщине стенки 1 мм цена погонного метра составит 250 – 300 рублей.

Этапы прокладки медных труб

Выполняем как открытые, так и закрытые медные трубы. В целом план работы всегда один и выглядит так:

  1. Выезд специалиста на объект заказчика.
  2. Обследование существующей системы водоснабжения.
  3. Разработка плана будущей проводки.
  4. Расчет материалов и сроков выполнения работ.
  5. Демонтаж старых труб.
  6. Сколы стен (если макет скрыт).
  7. Прокладка трубопровода.
  8. Пробный пуск и проверка системы на наличие утечек.

По окончании работ квалифицированные мастера дают рекомендации по дальнейшей эксплуатации, чтобы выполненная проводка для смесителя или другого оборудования прослужила максимальный срок.

Для наших клиентов мы подготовили хорошие скидки:

  • 5% при заказе услуг на сумму до 15 000 руб.
  • 8% при заказе работ общей стоимостью от 15 000 до 20 000 руб.
  • 10% для тех, кто заказывает у нас сантехнические работы на сумму свыше 20 000 руб.
  • 10% для всех пенсионеров, инвалидов, ветеранов ВОВ и труда.
  • 5% при заказе услуг онлайн через форму сайта.

Способы соединения

Монтаж данных изделий может осуществляться двумя способами: резьбовым соединением или пайкой. Медь и сплавы на ее основе могут соединяться как высокотемпературной, так и низкотемпературной пайкой. Для систем водоснабжения применяют в основном низкотемпературную пайку с применением различных припоев, за исключением свинцово-оловянных. Они содержат большую долю свинца, который нельзя использовать для пайки трубопроводов питьевой воды.

Для сборки таких систем лучше выбирать оловянно-медные или серебросодержащие припои. Они создают шов хорошего качества и отвечают всем требованиям по прочности, надежности и долговечности сантехнических систем. В качестве флюса можно взять канифольно-вазелиновую пасту, в состав которой входят канифоль, хлористый цинк и технический вазелин. Имеет удобную пастообразную консистенцию.

Монтаж медных труб водопровода

Перед началом работ необходимо составить схему будущей сантехнической конструкции и на ее основе рассчитать метраж катаных труб и количество соединительных элементов (пресс-муфты, тройники , отводы, переходники и др.).

Необходимые инструменты и материалы

Для выполнения монтажа катаных труб из медного сплава необходимо подготовить набор инструментов, состоящий из:

  • Ножовки по металлу или труборезы.
  • Плоскогубцы.
  • Ручной калибратор.
  • Гаечные ключи или газовая горелка (для нагрева участка трубы при пайке деталей).
  • Файл.

Для соединения секций труб в зависимости от выбранного способа соединения потребуются следующие материалы:

  • Фитинг.
  • ФУМ – лента для герметизации стыков разъемной фурнитуры.
  • Припой и флюс (в случае изделий для пайки).

Меры предосторожности

Пайка медных изделий осуществляется при их нагреве до высоких температур, поэтому при работе необходимо носить защитную одежду и использовать противопожарный щиток. Удалите резиновые или пластмассовые оплетки с соединяемых деталей в зоне контакта. Для установки кранов необходимо открутить вентиль, чтобы уплотнительные кольца не расплавились.

При пайке медных изделий в уже смонтированной системе трубопроводов следует открыть всю запорную арматуру, чтобы уровень давления в трубах не превышал допустимых значений из-за нагрева некоторых участков.

Ход работ

Стыковка отрезков труб с помощью фитингов выполняется в следующей последовательности:

  • Отрезка отрезков труб до необходимого размера.
  • Если водопровод собирается из медных труб с изоляцией из ПВХ, то на концах изделий этот слой должен быть удален.
  • Зачистите линию реза напильником.
  • Снимите фаску.
  • Наденьте на подготовленную деталь поочередно накидную гайку и компрессионное кольцо.
  • Соедините фитинг с гайкой и затяните резьбу сначала рукой, а затем гаечным ключом.
  • В местах, где производится монтаж переходной арматуры с медной трубы на стальную, герметичность соединений обеспечивается применением ФУМ – ленты.

При соединении труб пайкой своими руками необходимо соблюдать описанные выше меры предосторожности и иметь определенные навыки. Процесс подготовки и сама пайка включает в себя следующие этапы:

  • Отрезка необходимых участков трубы с помощью трубореза или ножовки по металлу.
  • Удаление на их торцах теплоизоляционного слоя (при его наличии) и образовавшихся заусенцев.
  • Удаление оксидной пленки в зоне пайки мелкой шкуркой.
  • Шлифовка фитинга.
  • Флюсовое покрытие на внешней поверхности деталей.
  • Вставить конец трубы в фитинг так, чтобы между деталями был зазор не более 0,4 мм.
  • Прогрев контактной зоны элементов газовой горелки (на фото ниже).
  • Вставка припоя в зазор между фитингом и концом медной трубы.
  • Пропайка шва.
  • Промывка системы от частиц флюса.

Процесс пайки медных трубных изделий можно посмотреть на видео:

Особенности монтажа

Монтаж пайкой форм неразъемными соединениями, не требующими обслуживания и считающимися наиболее надежными в эксплуатации. Но, чтобы паять медный водопровод, необходимо иметь достаточный опыт в данном виде работ и соответствующие знания. Начинающие мастера могут воспользоваться следующими рекомендациями:

  • Не чистите медные изделия абразивными чистящими средствами, грубой наждачной бумагой или проволочной щеткой, так как они могут поцарапать медь. Глубокие царапины на поверхности мешают процессу пайки.
  • Флюс – достаточно агрессивное вещество с высокой химической активностью. Наносить его нужно тонким слоем с помощью кисти. Если излишки не появляются на поверхности, по окончании процесса соединения деталей, то их необходимо немедленно удалить.
  • Зона контакта должна быть достаточно нагрета, но не чрезмерно, чтобы предотвратить плавление металла. Сам припой не должен нагреваться. Его следует наносить на нагретую поверхность детали — если он начнет плавиться, то можно приступать к пайке.
  • Необходимо согнуть трубы, чтобы предотвратить перегибы и скручивание.
  • Установку медных изделий следует производить перед алюминиевыми или стальными профилями по ходу течения воды во избежание быстрой коррозии последних.
  • Для перехода с медных труб на секции из других металлов рекомендуется использовать фитинги из латуни, бронзы или нержавеющей стали.

Нюансы монтажа медных линий

Сантехники, имея набор инструментов и опыт работы с медью, выполняют ряд действий при монтаже медных трубопроводов:

  • зачистка, калибровка, резка;
  • придание нужной формы;
  • обжатие, пайка, соединение.

Каждый владелец квартиры или частного дома может выполнить те же действия своими руками.

Залогом качественного монтажа медных труб с помощью пайки является тщательная подготовка к процессу. Соединяемые элементы должны быть обработаны – подрезаны, зачищены, подогнаны по стыку, тем самым созданы условия для качественного монтажа

Главное узнать нюансы технологии и секреты производства таких работ. Для каждого шага требуется соответствующий инструмент.

Как правило, в набор слесарного инструмента входят:

  • Труборез медный или ножовка по металлу;
  • напильники, наждачная бумага, ветошь;
  • ключи слесарные;
  • газовый ключ №1;
  • ручной калибратор, трубогиб;
  • Горелка газовая, флюс, припой, лента фум.

Началу монтажных работ всегда предшествуют мероприятия, направленные на расчет и составление схемы разводки системы водоснабжения или отопления.

Наличие схемы разводки трубопроводов и подключения сантехнических приборов значительно облегчает монтажные работы. Схема позволяет точно определить финансовые затраты на монтаж и рационально распределить время на выполнение работ

На основании своих схем определяют необходимое количество медных труб, их размер длины, диаметр, а также количество дополнительного монтажа рассчитываются части.

Трубы медные для отопления: разновидности и технология соединения

При монтаже отопительных контуров медные трубы используются не так часто. Их стоимость не слишком привлекает владельцев частных домов и владельцев квартир. Однако если монтаж будет выполнен правильно, то высокая стоимость медного трубопровода окупится за долгие годы эксплуатации без затрат на ремонт.

Мы поговорим о том, как правильно подобрать медные трубы для отопления. В нашей статье мы приводим особенности маркировки, описываем способы соединения комплектующих. Самостоятельные владельцы найдут инструкции по сборке систем отопления.

Содержание статьи:

  • Типы медных труб
  • Особенности расшифровки маркировки
  • Преимущества медных трубопроводов
  • Особенности выбора для отопления
  • Фитинги компрессионные
  • Фитинги медные под пайку
  • Выводы и полезное видео по теме

    • Виды медных труб

    Медные трубы бывают двух больших групп: толстостенные и тонкостенные. Трубы, входящие в первую группу, обладают повышенными прочностными характеристиками. Они изготавливаются бесшовным и сварным способом.

    Трубы второй группы нашли применение в судостроении и автомобилестроении, авиации, т.е. там, где системы связи должны быть легкими и прочными. Сечение медных труб может быть как круглым, так и прямоугольным, квадратным. В системах отопления профильные трубы, как правило, не используются.

    Фотогалерея

    Фото

    Медные трубы – древнейший вид труб, используемый при монтаже трубопроводов не менее тысячелетия. Недостатков у них практически нет, кроме одного – немалая цена

    Трубы медные применяются в основном в частном малоэтажном строительстве. Это недешевый, можно сказать элитный материал. Не ржавеют, редко зарастают внутренними отложениями, крайне редко текут

    Медные трубы без разрушения и деформации выдерживают давление от 210 до 300 МПа. При этом толщина их стенок намного меньше, чем у стальных аналогов, а значит, рабочий зазор больше

    Медные коммуникации хорошо работают в широком диапазоне температур: от -100°С до +250°С. Даже после оттаивания они не трескаться; при сверхвысоких температурах для других труб они не плавятся

    Гибкость и пластичность медных труб позволяет конструировать из них трубопроводы водяных теплых полов любой сложности с использованием минимума фитингов и сварных узлов

    Без сомнения, медный трубопровод лучше строить, с медным теплообменником обслуживает систему отопления

    При сооружении медных трубопроводов применяют арматуру, устанавливаемую обжимным, компрессионным и сварным способами.

    Медные трубы подходят как для открытой, так и для скрытой прокладки. Срок их службы часто превышает срок эксплуатации дома

    Медная труба системы отопления

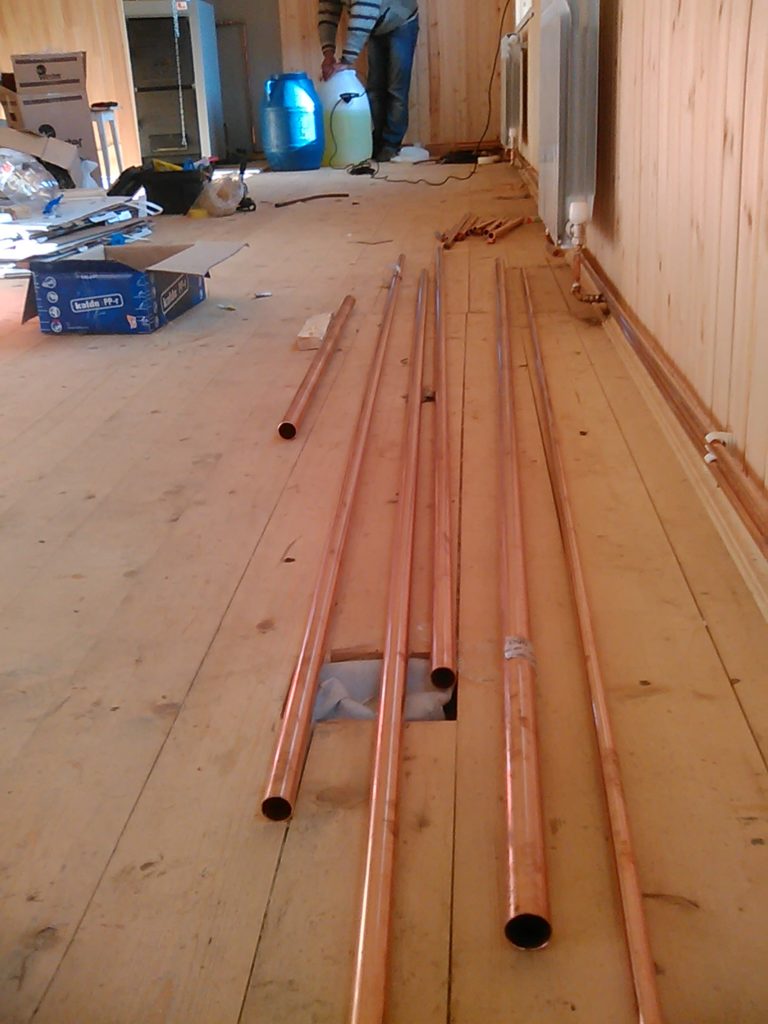

    Медная труба в деревянном доме

    Прочные, долговечные коммуникации

    Подсоединение медных труб к радиатору

    Медный змеевик водяного теплого пола

    Использование с медным теплообменником котла

    Соединительные элементы для меди трубы

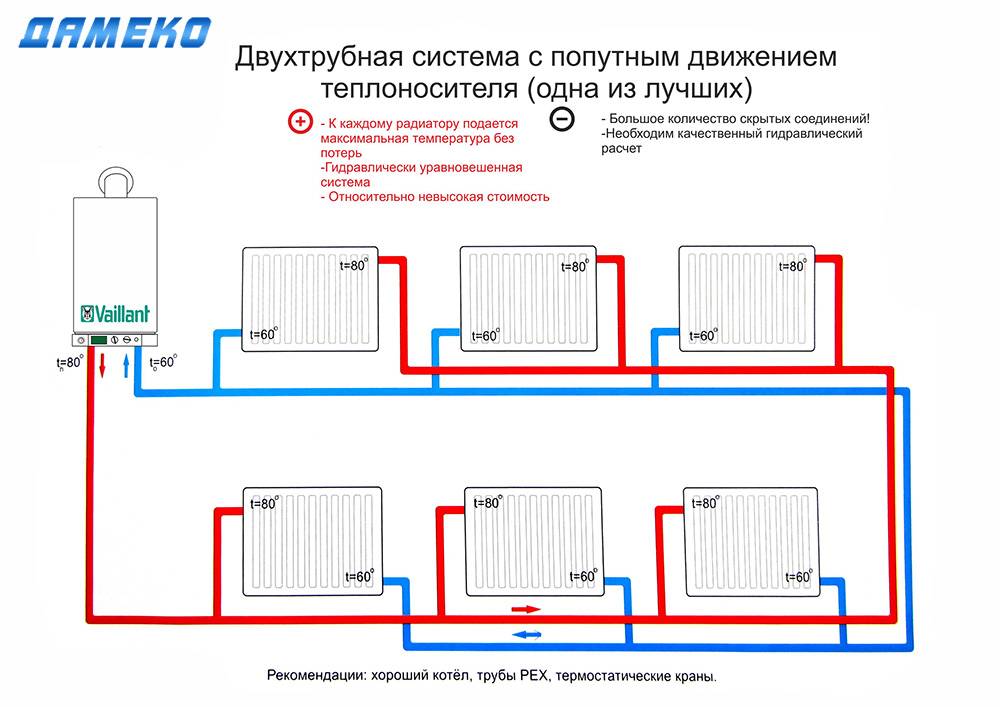

    Схема подключения открытой системы отопления

    Для толстостенных труб сечение круглое, толщина стенки варьируется в пределах 0,8 – 10 мм. При их производстве используются разные сорта меди: М1, Мп3, Мп1 и другие. Цифровой индекс здесь указывает на степень чистоты сплава. Это не влияет на характеристики самой трубы. Тонкостенные трубы имеют толщину стенки от 0,15 до 0,7 мм.

    Государственный стандарт допускает измерение медных труб как в метрической системе, так и в дюймах. В обозначении первых указывают наружный диаметр, а вторых – внутренний. Трубы, используемые при монтаже систем отопления, маркируются в дюймах.

    Здесь приведены все существующие диаметры медных труб. Используя эти данные, вы без труда подберете комплектующие для монтажа теплотрассы

    Для выполнения внутренних теплообменников используйте медные трубы диаметром до 10 мм. Такой диаметр в сочетании с высокоэффективной передачей энергии гарантирует максимальную отдачу от функционирования этого устройства.

    Трубы диаметром 3/8 дюйма и более используются в самих системах отопления. Они обеспечивают эффективное отопление с низким потреблением энергии.

    Особенности расшифровки маркировки

    Нормативным документом, определяющим стандарты труб медных, применяемых для отопления, является ГОСТ 617-2006. В нем оговариваются требования к марке меди, сортаменту сечений, толщине стенки.

    Изделия из меди имеют свою маркировку, расшифровав которую можно узнать характеристики трубы:

    1. Способ приготовления. Обозначается буквами Д и Г. Первая указывает на то, что труба холоднодеформированная. Их изготавливают длиной от 1,5 до 6 м. Второй – изделие изготовлено прессованием. Согласно нормативным требованиям, они изготавливаются длиной от 1 до 6 м.
    2. Геометрия поперечного сечения трубы. КР – сечение в виде круга.
    3. Точное производство. Буквы Н и П. Н – нормальное, П – увеличенное.
    4. состояние . М, П, Т, Л, Р, Гл. Эти индексы обозначают мягкую, полутвердую, твердую, мягкую трубу с повышенной пластичностью, полутвердую трубу с повышенной прочностью и жесткую трубу с повышенной прочностью соответственно.
    5. Длина . НД – индекс указывает на то, что труба безразмерная, МД – означает мерную трубу, КД – многомерная, БТ – в бухтах.
    6. Особые условия. Y – длина трубы в бухтах увеличена, B – труба повышенной точности по длине, K – труба повышенной точности по кривизне.

    Для наглядности пример: допустим на трубе присутствует маркировка в виде ДКРНМ 32 х 3 х 3000 М2 Б.

    Расшифровывается следующим образом: холоднодеформированная труба круглой формы нормальной точности, изготовленная из мягкой меди, имеющая наружное сечение 32 мм и толщину стенки 3 мм. Он мерной длины 3000 мм, изготовлен из меди марки М2.

    Для отопления в основном используются сплошные трубы. Трубы в мягком исполнении целесообразно использовать для устройства теплого пола, где требуется выполнять большое количество поворотов

    В процессе производства медные трубы могут быть подвергнуты термической обработке и тогда они называются отожженными. При исключении этой стадии из процесса на выходе получаются неотожженные трубы.

    Галерея изображений

    Фото

    Трубы для монтажа медных коммуникаций

    Мягкие марки медных труб для коммуникаций

    Полутвердые трубы для систем отопления

    Жесткие трубы для монтажа систем

    Все три вида медных труб подходят для обустройства частных домов, так как давление в отопительных контурах в них никогда не превышает значений, указанных даже для мягких разновидностей.

    Маркировка следующая:

    Умев правильно расшифровать маркировку труб, вы никогда не приобретете изделия, предназначенные для монтажа водопроводных труб отопительного прибора

    В первом случае изделия приобретают пластичность, но теряют их устойчивость к деформации. Трубы, изготовленные без отжига, обладают повышенными прочностными характеристиками, но согнуть их практически невозможно.

    Преимущества медных трубопроводов

    Все преимущества медных труб проистекают из уникальных свойств этого материала, изделия из которого:

    1. Безвредны и обладают бактерицидными свойствами.
    2. Долго не стареют и не теряют своих качеств.
    3. Устойчив к коррозии и ультрафиолету. Работают в широком диапазоне температур – от -200 до +350°С.
    4. Иммунитет к хлору в водопроводной воде.
    5. Обладают высокой теплопроводностью, что повышает эффективность системы отопления.
    6. На поверхности медных труб, имеющих малый коэффициент шероховатости, налета не образуется.
    7. Устойчив к замерзанию. Трубопровод не разрушается и не теряет своих первоначальных характеристик, подвергаясь заморозке до четырех раз.
    8. Способен сохранять прочностные свойства под действием давления, достигающего 200 – 400 атмосфер.
    9. Устойчив к вибрации.
    10. Имеют широкий ассортиментный ряд.
    11. 100 % подлежит вторичной переработке.

    От выбора в пользу медных труб для отопления многих часто останавливает как высокая цена самого трубопровода, так и расходных материалов.

    Устройство отопления из медных труб сопровождается покупкой различных крепежных деталей, соединителей, фитингов. Стоимость всего этого составляет около 30% от суммы, потраченной на трубы

    Медные трубы легкие, их можно резать, гнуть и паять. Самый востребованный способ соединения – пайка при высоких температурах серебряно-бронзовым припоем. Более быстрый монтаж осуществляется с использованием фитингов.

    Особенности выбора для отопления

    Медь имеет свои индивидуальные особенности, которые накладывают как эксплуатационные, так и технические ограничения на их применение. Эти моменты необходимо учитывать при .

    Хотя медные трубы известны своей прочностью, они спокойно выдерживают скачки давления, перепады температур и многократные заморозки, но не выдерживают механических воздействий. Поэтому при прокладке трубопровода должна быть предусмотрена противоударная защита.

    Теплоноситель, такой как вода, содержит песок и другие взвешенные частицы. Результатом их воздействия на мягкую медь является эрозия. Чтобы избежать этого явления, необходимо включить в систему фильтры очистки воды.

    Жесткость воды также влияет на срок службы трубы. Значение этого показателя в миллиграммах ниже значения 1,42 и выше 3,1 значительно снижает их продолжительность жизни. Это объясняется тем, что растворенный в воде хлор вступает в реакцию с окисной пленкой, имеющейся на стенках трубы. В результате получается прочная защитная броня.

    Если показатели жесткости воды не соответствуют нормам, этот защитный слой начинает разрушаться, затем из-за присутствия хлора регенерируется. Если этот процесс повторяется много раз, ресурсы меди истощаются.

    Соединительный трубопровод, следует избегать перегрева, отрицательно влияющего на прочность. Оставшийся после пайки флюс необходимо удалить, так как он может вызвать коррозию.

    Если вы хотите согнуть медную трубу, вам нужно использовать для этого специальный инструмент. Неудачно изогнутую трубу можно поправить один раз, а затем останется только убрать смятый участок.

    Идеальный вариант – установка системы отопления из тех же труб. Если по каким-то причинам это не получается, нужно использовать переходную арматуру – латунную или бронзовую. Адаптеры из других материалов не могут обеспечить электрохимическую совместимость.

    Медные трубы можно монтировать даже при очень низких температурах, поэтому такая система отопления является рациональным решением проблемы в регионах с нормальными холодами

    Чтобы трубы из других материалов не подвергались коррозии под воздействием меди, необходима определенная последовательность подключения такого комбинированного трубопровода относительно вектора потока воды. Медные трубы необходимо монтировать после элементов из других металлов.

    Если планируется прокладка труб внутри стены, необходимо использовать медные трубы в пластиковой оболочке. Он выполнит не только роль теплоизоляции, но и защитит металл от разрушения. Пагубно действуют медные трубы и блуждающие токи.

    Стыковка медных труб

    Соединение медных труб осуществляется различными способами. Наиболее популярны 2 подхода к этому вопросу: пайка и сборка с помощью компрессионных или пресс-фитингов. В основном изготавливают неразъемные и условно-разъемные соединения.

    В таком трубопроводе практически отсутствуют дополнительные детали, кроме элементов, которыми устройства присоединяются к трубопроводу. Чтобы установить систему таким образом, необходимы специальные приспособления. Без должной квалификации соединение или пайка затруднены.

    Использование фитингов облегчает монтаж, требует меньше усилий и сокращает время сборки трубопровода. Соединение этого типа может быть разъемным и неразъемным.

    Разъёмное соединение получается с помощью самостопорящихся, резьбовых и компрессионных фитингов. Этот способ усложняет конструкцию, соединения необходимо периодически проверять, но выполнить монтаж сможет даже человек без опыта.

    Неразъемные обжимные соединения

    Для производителей выпускаются специальные фитинги, различающиеся по назначению, способам монтажа, материалу, из которого они изготовлены.

    Галерея изображений

    Фото

    Обжимные фитинги

    Обжим клещами

    Пресс-соединения в системе отопления

    Монтаж трубопровода на объекте нужны для соединения труб разного сечения угловыми соединениями.

  • Крестовины, которые также называются тройниками и применяются при монтаже ответвлений от магистрального трубопровода.
  • Муфты, используемые на прямых трассах для связывания медных труб различного диаметра.
  • Цанговые фитинги, используемые при монтаже автоматики в системе отопления.

    • Для медных труб чаще всего выбирают обжимные фитинги из меди, латуни, бронзы. Латунные фитинги иногда никелируют для придания им дополнительной прочности.

    Латунные элементы для соединения медных труб дешевле меди, а по прочности не уступают нержавеющей стали. Вся фурнитура, вне зависимости от производителя, регулируется международными стандартами и взаимозаменяема.

    Неразъемное – это соединение запрессовкой. Так как медь очень пластична, монтаж осуществляется с помощью пресс-фитингов и обжимных гильз. По герметичности и прочности такое соединение можно сравнить с пайкой, и оно более долговечно, чем сжатие.

    Визуально пресс-фитинги похожи на капиллярные соединители под пайку. Отличие в наличии уплотнительного кольца из качественного полимера.

    Для соединения труб с помощью пресс-фитингов их разрезают на отрезки нужной длины, концы зачищают, калибруют. После этого концы вставляются в соединитель и зажимают соединение специальными клещами 9.0003

    При монтаже системы отопления с использованием медных труб малого и среднего диаметра в основном применяется низкотемпературная пайка. Сварку применяют, когда используются трубы большого сечения. Метод прессования востребован при устройстве теплых полов.

    Компрессионные фитинги

    Для монтажа компрессионных фитингов нет необходимости ни в специальном оборудовании, ни в использовании открытого огня. Все, что вам нужно, это гаечный ключ, оправка калибратора, фреза. Для выполнения этих соединений требуются цанговые или обжимные фитинги.

    Существует 2 типа компрессионных фитингов: одни с индексом А соединяют жесткие и полутвердые трубы, другие с индексом В соединяют мягкие и полутвердые трубы. Штуцер включает в себя корпус, обжимную гайку, медное обжимное кольцо, которое сплющивается при приложении к нему давления.

    Таким образом, соединение становится герметичным и устойчивым к вибрационной усталости. Соединение осуществляется по той же схеме, что и при монтаже пресс-фитингов.

    Соприкасающиеся концы отрезков медных труб зачищают, калибром проверяют геометрию сечения, надевают обжимное кольцо, концы трубы вводят в фитинг до упора. Гайку сначала затягивают вручную, а когда труба станет неподвижной относительно соединителя, берут инструмент и осуществляют подтяжку.

    Обжимные фитинги типа А иногда применяют не только для соединения труб из твердой меди, но и для изделий из мягкой меди. В последнем случае внутрь вставляется опорная втулка во избежание деформации концов труб

    По прочности с фитингами ослабевает температурная нестабильность и скачки давления. Через определенное время пломбы изнашиваются. Чтобы контролировать это слабое звено в системе, разъемы должны располагаться так, чтобы к ним был легкий доступ.

    Не нарезайте медные трубы. Для их соединения с резьбовыми деталями выпускаются специальные переходники. В их конструкции предусмотрено раструбное соединение фитинга с трубой опрессовкой или пайкой и нарезанием резьбы с противоположной стороны.

    Фотогалерея

    Фото

    Фитинг для формирования цангового соединения

    Компоненты компрессионного фитинга

    Накидная гайка и уплотнительное кольцо

    Установка запорной и регулирующей арматуры

    Чрезвычайные ситуации в системе отопления собираются из медных труб редко, но если такое случается, то трубы одинакового диаметра временно соединяют термоусадочными муфтами. Следует знать, что все виды соединений не снижают прочностные характеристики системы отопления.

    Фитинги увеличивают толщину стенок трубы, а в месте сварки со временем соединение становится более прочным, превосходя прочность самого трубопровода.

    Фитинги для пайки медью

    Такие фитинги называются капиллярными. Соединение с их помощью предусматривает наличие припоя. Ключ правильный. Его внутреннее сечение должно быть на 0,1 – 0,15 мм больше наружного диаметра трубы.

    Технология проста:

    • нарезать трубу нужного размера;
    • защита;
    • фаска с фаской – снаружи и внутри;
    • очистить трубу, а также внутреннюю часть фитинга снова до матового блеска
    • Покрыть конец трубы. Предназначен для размещения в фитинге и самом фитинге изнутри с помощью специальной пасты;
    • вставьте трубу в соединительный элемент, поверните;
    • сотрите выступающую пасту, иначе она будет взаимодействовать с металлом;
    • нагрев компаунда с помощью газовой горелки или строительного фена;
    • подвести припой к зазору после того, как флюс начнет плавиться и светлеть;
    • закончить процесс, когда припой растечется по всей поверхности и равномерно заполнит зазор.

    Чтобы не тратить лишний припой, можно обмотать им трубу еще до пайки, а излишки отрезать. По завершении соединению давали остыть при комнатной температуре.

    Галерея изображений

    Фото

    Самый надежный способ соединения медных труб – пайка. Он включает в себя низкотемпературные и высокотемпературные методы.

    Пайка используется для соединения медных труб без изоляции. Низкотемпературные – для мягких разновидностей, высокотемпературные – для твердых и полутвердых

    Мягкие трубы, поставляемые в бухтах, спаиваются с помощью паяльной лампы и мягкого припоя, свернутого в небольшие удобные бухты

    При сборке используется высокотемпературная пайка трубопроводов из сплошных и полутвердых труб. Пайка с использованием пропановой или ацетиленовой горелки и стержневого припоя

    Для низкотемпературной и высокотемпературной пайки можно приобрести фитинги с конструктивно залитым в них припоем. При нагревании растекается и заполняет все мельчайшие зазоры между трубой и соединителем

    Перед пайкой соединяемые участки зачищают и наносят флюс – состав, выполняющий роль смазки для припоя и травления меди

    Пайка медных труб с использованием припоя, в состав которого входит бронза или серебро в сочетании с медными сплавами

    Опытный мастера определяют степень нагрева медных труб по цвету нагретой трубы. Если он красный, то он максимально прогрет, и припой расплавлен

    Пайка медных труб в сборке трубопровода

    Медные трубы, подходящие для пайки

    Низкотемпературная лампа для пайки

    Паяные газовые горелки

    Первоначально припаянный фитинг

    Нанесение флюса перед пайкой

    Использование стержневого припоя

    Цвет трубы для определения степени нагрева

    После установки всей системы отопления промойте ее горячей водой. Эта процедура поможет очистить трубы от остатков пасты. Места стыковки осматриваются снаружи трубопровода. Если где-то есть флюс или припой, его удаляют влажной тряпкой.

    С рекомендациями по выбору медных труб для строительства водопровода с учетом их технических характеристик и особенностей маркировки.

    Выводы и полезное видео по теме

    Видео №1. О плюсах и минусах медных труб:

    Видео №2. Обучение медных труб:

    Если сравнивать медные трубы с полимерными и стальными трубами , то первые отличаются более высоким качеством и надежностью. Несмотря на высокую стоимость, они находят своего потребителя и их популярность растет.

    Главное правильно подобрать расходные материалы, а если сделать своими руками, то система отопления из медных труб обойдется намного дешевле.

    Хотите рассказать о том, как вы покупали медные трубы для строительства отопительного контура? Знаете ли вы технологические нюансы сборки медных трубопроводов, не освещенные в статье? Пожалуйста, пишите комментарии в блоке ниже, размещайте фото по теме статьи, задавайте вопросы.

    Какой трубопровод следует использовать для водяной системы отопления

    Уже много лет гидронические системы используются для передачи тепла строительным конструкциям. Благодаря многочисленным усовершенствованиям материалов водяные системы отопления стали эффективным и удобным источником тепла, который может быть безопасным, долговечным, надежным и легкодоступным.

    Однако эффективность такой системы может повышаться в зависимости от типа используемого материала трубы. Из всего многообразия материалов какой, по вашему мнению, лучше всего подходит для вашего проекта?

    Что такое гидравлическая система трубопроводов?



    Прежде чем мы более подробно рассмотрим различные материалы тепловых труб, давайте сначала разберемся, как работает гидравлическая система трубопроводов.

    Гидравлика работает, используя воду в качестве среды для передачи тепла в системах охлаждения и отопления. Гидравлическая система трубопроводов отвечает за циркуляцию горячей или холодной воды. Соединения между оконечными устройствами и трубопроводом выполнены в виде непрерывного контура.

    Терминалы действуют как теплообменники, которые можно использовать как для нагретой, так и для охлажденной воды. Они поставляются с градирнями и чиллерами, которые можно использовать вместе или по отдельности для охлаждения воды, а бойлеры — для нагрева воды.

    Вот короткое, но информативное видео об основах водяной системы отопления.

    Различные материалы труб для водяного отопления

    A. Трубы из АБС-пластика

    Трубы из акрилонитрил-бутадиен-стирола (АБС) долговечны и устойчивы к разложению водой и химическим веществам. Они обычно используются в канализационных системах и системах дренажно-сбросно-вентиляционных труб (DWV). Они также распространены в электроизоляции. Несмотря на то, что эти трубы долговечны, их не рекомендуется использовать при слишком сильном воздействии солнца, так как они могут деформироваться под воздействием солнца. Они также не устойчивы к хлорированным и ароматическим углеводородам.

    B. Трубы из ПВХ

    Как и трубы из АБС, трубы из поливинилхлорида (ПВХ) устойчивы к большинству солей, кислот и щелочей. Однако он менее прочен, поскольку должен быть мягче и гибче, чем большинство пластиковых материалов. Они также устойчивы к разложению водой и могут использоваться как над землей, так и под землей.

    C. Трубы PEX

    Трубы PEX изготавливаются из сшитого полиэтилена, главным образом, с целью сделать материал более прочным. Затем этот материал проходит экструзию, которую можно использовать для различных целей. К ним относятся системы водяного лучистого охлаждения и отопления, системы трубопроводов зданий и водопроводы жилых домов. PEX — это гибкий пластиковый материал, который идеально подходит как для холодного, так и для горячего водоснабжения.

    D. Медные трубы

    Медные трубы в течение длительного времени остаются предпочтительным выбором по ряду причин. Некоторые из них включают долговечность, меньшую склонность к утечке, возможность вторичной переработки и устойчивость к колебаниям температуры. Огромными недостатками меди являются ее дороговизна и сложность установки.

    E. Свинцовые трубы

    Свинцовые трубы широко используются в промышленности благодаря своей гибкости, ковкости и коррозионной стойкости. К этим отраслям относятся атомные электростанции, химические заводы, гидроэлектростанции и гальваника, а также бумажная промышленность. Из-за ряда проблем со здоровьем использование свинцовых труб в жилых помещениях запрещено. Тем не менее, вы все равно можете использовать их для дренажных и вентиляционных систем.

    F. Трубы из ВЧШГ

    ВЧШГ также является одним из наиболее предпочтительных материалов для изготовления труб по ряду причин. Среди них пластичность, долговечность и коррозионная стойкость. Трубы из ковкого чугуна широко используются в технологических химикатах, сточных водах и шламах.

    G. Стальные трубы

    Сталь, вероятно, является наиболее известным материалом для промышленного применения, включая системы трубопроводов. Известно, что он прочный, универсальный, надежный, простой в установке и обслуживании. Отрасли, в которых используются стальные трубы, включают электростанции, нефтегазовую промышленность, судостроение, строительство и многие другие. Основным недостатком стали является склонность к ржавчине, что означает, что обслуживание может быть дорогостоящим.

    Основные причины, почему PEX — ваш лучший выбор



    Все материалы для труб имеют свои преимущества и недостатки. Если вы их все взвесите, станет ясно, что PEX — лучший вариант для водяных систем отопления.

    Почему?

    Это связано с тем, что с традиционными материалами сложно работать. Они жесткие, тяжелые и требуют подгонки для каждого изгиба или поворота. Часто им необходимо открытое пламя для соединения систем водяного отопления.

    Трубы из традиционных материалов также трудно резать, и для их резки, скорее всего, потребуются специальные инструменты и оборудование. В результате вам потребуются дополнительные затраты, больше времени и услуги эксперта.

    Поскольку PEX является гибким материалом, с ним, как правило, легко работать, и он не требует дополнительных затрат на проект. Помимо своей гибкости, вот еще несколько причин, по которым PEX лучше всего подходит для водяных систем:

    1. Железные элементы могут присутствовать в водяных системах отопления. Чтобы защитить эти элементы от ржавчины, использование труб PEX с кислородным барьером будет иметь большое значение.
    2. PEX-A, разновидность PEX, является лучшим выбором для систем водяного отопления по многим причинам. Некоторые из них включают:
      1. Обладает превосходными характеристиками: упругой и тепловой памятью. Тепловая память позволяет устранять случайные перегибы в трубках PEX с помощью контролируемого источника нагрева. Отличным примером является тепловая пушка.
        Эластичная память — это способность трубы PEX быстро возвращаться в исходное состояние после расширения.
      2. При правильном держателе трубы вы можете разместить его так же, как медь. Это означает отсутствие необходимости в дополнительных расходах на ангары.
      3. Вы можете изготовить его заранее, это еще один способ сократить расходы.
      4. Он легкий, поэтому для его перемещения требуется меньше тяжелого оборудования, такого как краны и вилочные погрузчики.
      5. Это статическая система, а это означает, что ее внутренние поверхности более гладкие по сравнению с медью. В результате он не подвергается коррозии, образованию накипи или ямок. Его высокая производительность будет оставаться неизменной в течение десяти лет.
    3. Соединение PEX действительно прочное. Вероятность утечки меньше, и для разрыва этого соединения потребуется катастрофический сбой.
    4. PEX помогает улучшить безопасность и здоровье на объекте. Как уже упоминалось, PEX легкий. Это означает, что его безопаснее и проще транспортировать и перемещать по площадке проекта.
    5. Установка труб PEX требует меньше «горячих работ», таких как сплавление и сварка, по сравнению с традиционными трубами.
    6. Нет необходимости в химикатах и ​​других опасных веществах, таких как растворители и клеи. Более того, поскольку он устойчив к коррозии, меньше требуется азолов, нитритов и других химических веществ, необходимых для поддержания статического гидравлического состояния внутри трубопровода.
    7. Нет необходимости в бесчисленных фитингах, так как PEX может быть свернут в непрерывные бухты и может достигать тысячи футов в длину.
    8. PEX соответствует всем стандартам и кодам, включая Единое семейство кодов США (CPC, UPC и UMC) и международное семейство (IPC, IBC, IMC и IRC).

    В конце

    Может быть много вариантов материалов для труб, используемых в водяных системах отопления. Однако совершенно очевидно, что PEX выделяется среди остальных. Чтобы полностью раскрыть потенциал и преимущества труб PEX, вы должны приобретать их только у лучших производителей труб. Если вы не знаете, с чего начать поиск, свяжитесь с нами. Мы рады решить вашу проблему.

    Размеры труб – ловушка при модернизации вашей системы отопления

    Опубликовано автором Shaun

    Многие свойства могут быть значительно улучшены за счет модернизации системы отопления. Замена радиаторов может улучшить стиль, функциональность и удобство, а также действительно обновить внешний вид комнаты. Установка комплекта новых радиаторов может быть достаточно дорогостоящей, но не многие понимают, что это также может привести к разочарованию и неприятностям.

    Я пишу этот пост, потому что слишком часто сталкиваюсь с этими проблемами, и мне бы понравилось, если бы больше клиентов могли их избежать.

    Размер трубы важен при рассмотрении возможности модернизации радиатора

    Каждый котел и система отопления использует множество труб для выполнения своих функций, но не все трубы одинаковы. Понятно, что маленькие трубы могут обслуживать только маленькие радиаторы и так далее, но на практике это легко упустить из виду.

    Трубы 8мм-10мм не все могут

    Как правило, если трубы 8 мм или 10 мм , это может быть проблемой.

    Это связано с тем, что трубы малого объема в конечном итоге переносят меньше воды по вашей системе, но под более высоким давлением .

    Многие дома были установлены с использованием труб малого диаметра. Возможно, они были достаточно хороши с начальной системой отопления. Со временем радиаторы могут быть заменены без должного учета диаметра трубы. Это может увеличить нагрузку на котел и вызвать ряд проблем.

    Иногда домовладелец или арендодатель хотел бы обновить радиаторы, но может вообще не знать об этой проблеме. Обычно газовые сантехники, которые выходят на работу, указывают на проблему с общим размером трубы. Хороший газовый сантехник сможет правильно оценить требования к давлению в вашей системе и реалистично оценить, что потребуется для модернизации системы отопления, в которой вы нуждаетесь, даже если это потребует больше работы, чем вы думали. Иногда это означает, что нужно больше тратить на работу в целом.

    Добавление новых радиаторов, слишком больших для труб малого диаметра, может вызвать серьезные проблемы с системой отопления.

    • Ваш котел может отключиться из-за слишком высокой внутренней температуры (недостаточный расход)
    • Ваши радиаторы могут плохо нагреваться в крайних точках вашей собственности
    • Клапаны радиаторов наверху могут подвергаться слишком большому давлению и чрезмерно изнашиваться
    • Ваш котел может подвергаться повышенному износу и возникновению неисправностей

    Суть в том, что если вы хотите современную высокоэффективную систему отопления в доме нормального размера или больше, вряд ли это будет достигнуто на трубах диаметром 8 или 10 мм.

    Что я могу посоветовать, если у вас есть трубы диаметром 8 или 10 мм, но вы хотите их обновить?

    Если вы столкнулись с этой проблемой, мой совет — взгляните на свои амбиции в отношении системы отопления в долгосрочной перспективе. Найдите сантехника, которому вы можете доверять, чтобы он помог вам получить достойное представление о системе отопления, которую вы хотите использовать в обозримом будущем вашей собственности. Независимо от того, можете ли вы финансировать обновление за один раз или вам нужно делать это поэтапно, это означает, что вы обновляете вещи в правильном порядке и всегда повышаете работоспособность и производительность системы. Иногда это означает переустановку труб по всей части участка.

    Я рекомендую калибр не менее 15 мм для большинства работ и гарантирую, что при новой установке я всегда использую их там, где это уместно. Я не против поделиться тем, что практикую то, что проповедую. В моем собственном доме в системе отопления, которая шла в комплекте с моим домом, использовалась труба малого диаметра. Я очень доволен тем, что разорвал все это и установил гораздо более мощную систему труб 22 мм и 15 мм и идеальный котел. Теперь, когда я модернизирую свои радиаторы (собираюсь на вертикальные), у системы более чем достаточно мощности, чтобы справляться с новыми требованиями.

    Если вы уже перешли на радиаторы большого размера и у вас возникли проблемы, но вы не хотите переходить на трубы большего размера прямо сейчас, часто лучше всего заменить большие радиаторы (особенно на первом этаже) на меньшие. Это может облегчить проблему и восстановить работоспособность системы, но может убрать радиаторы, которые вы хотите, из меню, пока не будет решена фундаментальная проблема с размером трубы.

    Если вы, как покупатель, чрезмерно заботитесь о цене, у вас может возникнуть тенденция побуждать сантехников попытаться обойти проблему и предоставить вам только те радиаторы, которые вы хотите, игнорируя риски для здоровья системы. Иногда сантехник, который говорит вам то, что вы не хотите слышать, оказывается самым честным.

    Чего я хочу избежать, так это полумер, которые приводят к проблемам, повреждению котлов и, в конечном итоге, к тому, что люди остаются недовольны модернизацией своей системы отопления. Я видел все виды ненадлежащей работы, выполненной по разным причинам, и всегда огорчаюсь, когда клиент зря тратил деньги на модернизацию системы отопления.

    Я надеюсь, что это было полезно, если вам нужен более конкретный совет, пожалуйста, не стесняйтесь обращаться ко мне.

    Опубликовано в:

    Сантехнические советы

    Как быстро должны нагреваться радиаторы?

    Металлический кессонный потолок для обогрева и охлаждения

    Эти файлы cookie необходимы для бесперебойной работы нашего веб-сайта.

    Имя Назначение Срок службы Тип Провайдер
    CookieConsent Сохраняет ваше согласие на использование файлов cookie. 1 год HTML Веб-сайт
    fe_typo_user Назначает ваш браузер сеансу на сервере. сеанс HTTP Веб-сайт

    Имя Назначение Срок службы Тип Провайдер
    _га Необходим для подсчета просмотров страниц и различения пользователей. 2 год HTML Google
    _гид Необходим для подсчета просмотров страниц и различения пользователей. 1 день HTML Google
    _gat_UA-15260754-1 Этот файл cookie не хранит никакой информации о пользователе. Он используется для ограничения количества запросов, которые должны быть сделаны к doubleclick.net. 1 минута HTML Google

    902:30 Google
    Имя Назначение Срок службы Тип Провайдер
    YSC Эти файлы cookie устанавливаются Youtube и используются для отслеживания просмотров встроенных видео. сеанс HTML
    ПОСЕТИТЕЛЬ_INFO1_LIVE Этот файл cookie устанавливается Youtube. Используется для отслеживания информации о встроенных видеороликах YouTube на веб-сайте. 6 месяц HTML Google

    902:30 Используется Google DoubleClick и хранит информацию о том, как пользователь использует веб-сайт, и любую другую рекламу перед посещением веб-сайта. Это используется для предоставления пользователям рекламы, которая имеет отношение к ним в соответствии с профилем пользователя.
    Имя Назначение Срок службы Тип Провайдер
    test_cookie Этот файл cookie устанавливается сайтом doubleclick. net. Цель файла cookie — определить, поддерживает ли браузер пользователя файлы cookie. 15 минута HTML Google
    IDE 14 месяц HTML Google

    Copper Piping, Repiping, & Pipe Installation

    Book a Service

    4. 7

    4.7/5

    Read 1,100+ Reviews

    Почему медные трубы используются для водопровода?

    Мы устанавливаем и ремонтируем медные, PEX и другие типы водопроводных труб в домах и на предприятиях. Позвоните нам сегодня для цитаты!

    Western Rooter обычно использует медные трубы для повторной подачи воды ко всем сантехническим приборам. Это абсолютно наше предпочтительное решение для трубопроводов при установке водонагревателей, в частности безбаковых водонагревателей.

    Мы собираемся ответить на некоторые из наиболее распространенных вопросов, касающихся медных труб для водопровода, в том числе:
