Все о монтаже труб в ППУ в блоге компании ЛТР

Укладка трубопроводов с ППУ трубами производится в подготовленные траншеи. Для выполнения монтажных работ привлекаются сотрудники, имеющие опыт в данной области. Трубы монтируются в несколько этапов.

Подготовка траншей

Подготовка траншей проводится в соответствии с нормами СНиП. В зависимости от диаметра труб и толщины слоя изоляции рассчитывается ширина траншеи. На дне траншеи формируется песчаная подушка толщиной не менее 100 мм. Для нее подходит средне- и крупнозернистый песок с размером зерен не более 4 мм. Нельзя использовать песчаный, а также илистый грунт. После монтажа труб сверху тоже обустраивается песчаная подушка толщиной 100 мм. Песок также засыпается сбоку. Это необходимо для предотвращения быстрого разрушения конструкции.

Предварительный этап

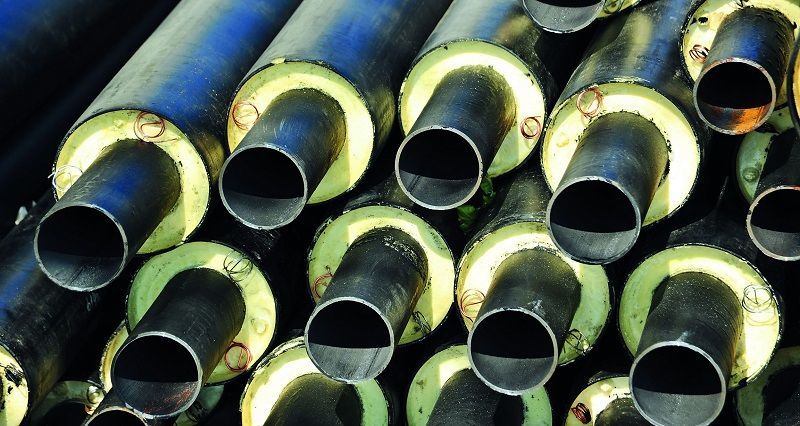

Монтажные работы начинаются с тщательной подготовки. Проводится осмотр ППУ труб и проверяется оболочка на предмет повреждений. Трубы должны удовлетворять требованиям стандарта качества. Если на оболочке выявляются трещины, надрезы либо иные дефекты, они устраняются при помощи сварки. В случае серьезных повреждений требуется накладывание термоусаживающих манжет.

По завершении проверки трубы опускают на дно траншеи. Работы выполняются с помощью:

  • трубоукладчиков;
  • гибких строп;
  • мягких «полотенец»;
  • кранового оборудования.

Для укладки ППУ труб требуется меньше техники, чем для металлических труб без изоляции. Нет необходимости размещать тяжелые бетонные блоки. Но с новым видом труб надо быть более внимательным. Нельзя допускать контакта изделий с кирпичами и камнями, поскольку это может привести к повреждению защитной оболочки.

На заметку: причиной около 30% дефектов ППУ труб является нарушение правил укладки.

Монтажные операции

Процесс обустройства трубопровода должен контролироваться специалистами из проектной компании. Сваривание труб производится только при плюсовой температуре. Стыки изолируются при температуре не менее 10 градусов. Если температура ниже, допускается применение искусственного обогрева.

Трубы свариваются после укладки в траншею. Для соединения их не поднимают на верх, т.к. при постоянном перемещении велик риск повреждения изделий. Резка осуществляется при помощи газорежущего оборудования. Но изоляционный слой снимается механическим способом.

В трубопроводе трубы соединяются специальными муфтами. Перед соединением элементов трубопровода проверяется целостность оболочки. Пенополиуретан должен надежно закрываться защитной оболочкой. В противном случае он быстро разрушится. Для прокладки трубопровода через бетонные конструкции применяются резиновые гильзы. После установки отверстия бетонируют.

Испытание гидравлическим способом

После завершения монтажных работ трубопровод подлежит проверке. Это необходимо, чтобы убедиться в правильности укладки. Все элементы системы должны функционировать. Проверка проходит в несколько этапов. В ходе испытаний проверяются все элементы коммуникаций.

Трубы необходимо проверять на прочность и герметичность. Протечки будут указывать на то, что во время монтажа были допущены ошибки. При проведении монтажных работ в соответствии с правилами СНиП, наличие протечек исключено. Кроме того, проверяется качество стыков, поскольку в них также могут быть протечки либо другие дефекты. Трубы снабжены системой ОДК. Ее тоже необходимо тестировать.

Испытание проводится гидравлическим способом, то есть по трубам пускают воду. В случае выявления протечек, начинается проверка. Если они и другие дефекты отсутствуют, тогда траншею засыпают.

Безопасность на объекте

Соблюдение правил безопасности является важной составляющей монтажа ППУ труб. Теплоизоляция — это горючий, легковоспламеняющийся материал. Даже искры способны повредить оболочку. Так что на объекте нельзя разводить костры.

В монтаже труб ППУ могут участвовать только совершеннолетние работники, прошедшие предварительный инструктаж. Опытным сотрудникам отводится наиболее ответственная работа. Они владеют тонкостями монтажа предизолированных труб, что исключает совершение ошибок.

Инструктаж предполагает получение рекомендаций по тушению ППУ. Он тушится в противогазе. Важно запомнить, что температура горящего пенополиуретана достигает 500 градусов. Поэтому лучше избегать контакта с горящим материалом, т.к. высок риск получения тяжелых ожогов.

Монтаж трубопроводов

Работы по монтажу труб и соединительных элементов теплопроводов в ППУ изоляции по ГОСТ 30732-2006 имеют свои этапы и правила. Соблюдение технологии хранения, транспортировки, и монтажа предварительно изолированных труб, фасонных соединительных деталей, проведения сварных и вспомогательных работ, работ по монтажу системы ОДК, установке запорной арматуры (шаровых кранов) и компенсационных устройств (сильфонных компенсаторов) , а также изоляции мест сварки при монтаже термоусадочных муфт – все это непосредственно влияет на качество получаемой в итоге теплотрассы с применением труб в ППУ изоляции.

Изложим основные из них, основываясь на нормах СНиП, РД и ГОСТ.

Первый этап работ по монтажу предварительно изолированных пенополиуретаном (ППУ) трубопрвоодов тепловых сетей включает в себя комплекс работ по разработке траншей.

Ширину траншеи при прокладке трубы ППУ по дну при 2-трубной бесканальной прокладке следует принимать согласно СНиП 3.05.03-85 п.2.2 для труб условным диаметром:

до 250 мм – 2d1 + а + 0,6 м;
до 500 мм – 2d1, + а + 0,8 м;
до 1000 мм – 2d1, + а + 1,0 м,

  • где d1 – наружный диаметр трубы – оболочки теплоизоляции труб;
  • а – расстояние в свету между оболочками теплоизоляции труб, принимается в зависимости от диаметра трубы-оболочки,
  • для d1 от 110 до 225 мм – 150 мм;
  • от 250 до 800 мм -250 мм,
  • более 900 м-350 мм.

При обратной засыпке труб ППУ обязательно устройство над верхом теплоизоляции защитного слоя из песка толщиной не менее 10 см с подбивкой пазух между трубопроводами и основанием и послойным уплотнением, как между трубами, так и между трубами и стенками траншеи.

Дальнейшую засыпку разрешается производить местным грунтом.

При прокладке предварительно изолированных труб ППУ в канале следует руководствоваться прил. В СНиП 41-02-2003. Размеры приямков под сверку и изоляцию стыков труб при бесканальной прокладке следует принимать:

  • ширина – 2d1 + а + 1,2 м;
  • длина – 1,2 м;
  • глубина – 0,7 м.

На дне траншеи следует устраивать песчаную подушку толщиной не менее 10 см. Песок следует применять несвязный, среднекрупнозернистый с размером зерен до 4 мм, не содержащий крупных включений.

Прокладываемые по данной технологии преизолированные трубы ППУ требуют именно песчаной подсыпки для того, чтобы не были повреждены поверхности полиэтиленовой внешней изоляции конструкции теплоизоляции трубопровода по ГОСТ 30732-2006.

Требования безопасности при монтаже.

Организацию и выполнение работ по строительству новых или реконструкции существующих тепловых сетей следует выполнить в соответствии с требованиями СНиП 12-03

При хранении труб ППУ и фасонных изделий на строительных площадках следует соблюдать правила пожарной безопасности в соответствии с требованиями ГОСТ 12. 1.004.

Материалы теплоизоляции относят к группе горючих Г4. Запрещается разводить огонь и производить огневые работы в непосредственной близости (не ближе 2 метров) от места складирования труб ППУ и фасонных изделий, хранить рядом с ними горючие и легковоспламеняющиеся жидкости.

Температура воспламенения пенополиуретана 550-600 градусов С. При горении из пенополиуретана выделяется высокотоксичные продукты. В случае возгорания пламя необходимо тушить в изолирующем противогазе.

Второй этап проведения работ – подготовка к монтажу.

Перед укладкой теплоизолированные трубы ППУ, соединительные детали и элементы системы контроля подвергают тщательному осмотру с целью обнаружения трещин, сколов, глубоких надрезов, проколов, вырывов и других механических повреждений полиэтиленовой оболочки теплоизоляции.

Трубы и фитинги в теплоизоляции раскладывают на бровке или дне траншеи с помощью крана или трубоукладчика, мягких «полотенец» или гибких строп.

Опускание в траншею изолированных труб следует производить плавно, без рынков и ударов о стенки и дно каналов и траншей. Перед укладкой труб в траншеи или каналы в обязательном порядке следует проверить целостность проводников-индикаторов системы ОДК и их изолированность от стальной трубы.

Охрана окружающей среды при монтаже.

Меры по охране окружающей среды должны соответствовать требованиям СНиП 3.05.03 СП41-105. Без получения в установленном порядке разрешения не допускается производить работы по строительству тепловой сети.

Третий этап – непосредственные работы по монтажу трубопровода.

Монтаж трубопроводов с теплогидроизоляцией из ППУ производится с соблюдением надзора со стороны представителей проектной организации и заказчика.

Сварку труб следует выполнять при температуре не ниже 0° С, а изоляцию стыков – не ниже 100 С. При атмосферных осадках и более низких температурах (не ниже – 10° С) допускается использовать палатки с местным обогревом.

Монтаж трубопроводов производится, как правило, на дне траншеи. Допускается производить сварку прямых участков труб в секции на бровке траншеи. Торцы теплоизоляции закрываются увлажненной тканью или жесткими экранами.

Сварку стыков труб и контроль сварных соединений трубопроводов следует производить в соответствии с требованиями нормативных документов. При производстве сварочных работ необходимо обеспечить защиту ППУ и гидроизоляционной ПЭ оболочки, а также концов проводов выходящих из ППУ изоляции, от попадания на нее искр.

Четвертый этап работ – испытание труб ППУ и фасонных изделий.

При монтаже труб ППУ (в соответствии с требованиями СНиП 3.05.03, ПБ10-573 и СП 41-105) проводят следующие испытания:

  • предварительные испытания на прочность и плотность;
  • испытания стыков изоляции труб;
  • испытания сигнальной системы ОДК;
  • окончательные испытания трубопроводов на прочность и плотность.

Предварительно изолированные трубопроводы, прокладываемые бесканально и в непроходных каналах, подлежат предварительным испытаниям на прочность и герметичность выполняют в процессе производства строительно-монтажных работ.

Предварительные испытания на прочность и герметичность выполняют, как правило, гидравлическим способом.

Предварительные испытания следует производить до установки сильфонных и стартовых компенсаторов, секционирующих задвижек, закрывания каналов и обратной засыпки при бесканальной прокладке.

Как установить фитинги для труб из полипропилена | Главная Руководства

Автор: SF Gate Contributor Обновлено 13 июля 2021 г.

Гибкость полиэтиленовой трубы позволяет использовать ее в более холодном климате, где она не трескается, и в ситуациях, когда жесткая труба требует нескольких колен для выполнения сложных поворотов . В отличие от других пластиковых труб, в соединениях полипропиленовых труб не используется клей для сварки деталей вместе. Вместо этого два специально разработанных типа фитингов герметизируют полипропиленовые соединения с помощью трения. Оба типа имеют специальные инструкции по установке, чтобы гарантировать, что они удерживают соединения вместе под давлением.

Установка колючего полиэтиленового фитинга

  1. 1.

    Отрежьте трубку необходимой длины от рулона полиэтиленовой трубы с помощью универсального ножа с острым лезвием. Убедитесь, что разрез ровный. Наденьте хомут на конец трубы. Размер хомута должен соответствовать размеру шланга.

  2. 2.

    Окуните один конец зазубренного полиэтиленового фитинга в смазку на водной основе. Держите смазанный фитинг в своей ведущей руке, а отрезанный кусок трубки в другой руке.

  3. 3.

    С усилием вставьте фитинг в конец трубки, поворачивая фитинг вперед и назад, инструктирует Beswick Engineering.

  4. 4.

    Сдвиньте хомут к фитингу, пока ближайший к фитингу конец не окажется на расстоянии 1/4 дюйма от конца трубки. Поверните зажимной винт по часовой стрелке с помощью гаечного ключа на 5/16 дюйма, чтобы зафиксировать фитинг на месте.

Установка компрессионного фитинга

  1. 1.

    Удерживайте центральную гайку компрессионного фитинга разводным ключом. Поверните одну из двух внешних стопорных гаек против часовой стрелки с помощью второго разводного ключа. Поворачивайте гаечный ключ, пока не ослабнет внешняя стопорная гайка, но не разбирайте фитинг, советует PlumbingSupply.com.

  2. 2.

    Вставьте конец полипропиленовой трубы в ослабленную сторону компрессионного фитинга. Сдвиньте трубу до тех пор, пока не почувствуете, что труба выходит из фитинга снизу наружу. Поверните стопорный винт по часовой стрелке с помощью разводного ключа, пока он не будет затянут. Тугая контргайка не позволяет трубе двигаться в корпусе фитинга.

  3. 3.

    Ослабьте вторую контргайку с помощью разводного ключа. Вставьте свободный конец второго отрезка трубы в открытую сторону фитинга. Поверните контргайку по часовой стрелке, чтобы зафиксировать второй кусок трубки в корпусе фитинга.

    Вещи, которые вам понадобятся
    • Полиэтиленовая рулона трубы

    • Утилита нож

    • Зажимая шланги

    • Колючичная политиция

    • 0003

    • Драйвер орехов, 5/16-дюймовый

    • Сжатие сжатия

    • 2 Регулируемые гаечные ключи

    ТВЕР

    Тепло. вставить в трубку.

Каталожные номера

  • Beswick Engineering: Установка и удаление полиуретановых трубок при использовании фитингов с зазубринами
  • PlumbingSupply.com: Установка компрессионных фитингов

Наконечники

  • Нагрейте конец полиэтиленовой трубы феном, если зазубренный фитинг трудно вставить в трубку.

Как установить полиэтиленовую трубу – Советы мастеру

Перейти к содержимому

Полиуретан – пластичный материал, обычно используемый в спринклерных системах полива грунта и других фитингах, использующих простое давление. Полиэтиленовые трубы более гибкие, чем трубы из ПВХ, и могут изгибаться вокруг неподвижных объектов. Не говоря уже о том, что их можно установить за короткий промежуток времени. Это объясняет, почему полиуретан подходит для более холодного климата с длительными циклами заморозки. Как и в случае с любым другим домашним проектом, хорошее планирование сэкономит вам деньги в долгосрочной перспективе. Вот пошаговая инструкция по установке полипропиленовой трубы:

Составьте план

Используйте рулетку, чтобы рассчитать размер двора. Кроме того, нанесите места на бумагу и отметьте двор, где будут располагаться разбрызгиватели. В большинстве дворов есть множество элементов, таких как кусты, клумбы, тротуары, склоны, деревья и многое другое. Благодаря этим функциям вы можете создать более одной зоны полива.

Во-вторых, определите зону покрытия спринклера, а затем измерьте давление воды. Вам нужно нарисовать, где будет располагаться коллектор — желательно рядом с водопроводом. Планирование правильных компонентов является ключом к успеху. Гораздо проще изучить альтернативы на бумаге до фактической установки. Не волнуйтесь, большинство производителей предоставят руководства по планированию и установке, чтобы упростить работу.

Выберите лучшую систему орошения

Теперь, когда схема на бумаге, пришло время определить, как лучше всего собрать ее вместе. Прежде чем принять решение, следует изучить основные элементы системы орошения. Очевидно, что труба Polystorm лучше всего подходит для большинства систем орошения. Он гибкий, легкий и очень прочный. Кроме того, он обладает замечательной прочностью и изготовлен из переработанного материала.

Само собой разумеется, он имеет встроенный вход и выход. Это труба для работы, особенно если вы работаете вокруг углов и кривых. Идея состоит в том, чтобы согласовать компоненты с давлением воды. Любое несоответствие может привести к недостаточному поливу.

Доступ к водопроводу

Самый простой способ обеспечить водой вашу палату – подключиться к водопроводу. Это требует установки антифонного клапана, чтобы предотвратить попадание удобрений и газонных химикатов в основной водопровод. Для начала следует определить напор воды. Сделать это можно двумя способами – измерить рабочее и статическое давление воды.

  • Статическое давление

Измеряется при отключении подачи воды

  • Рабочее давление

Определяется при включении подачи воды. Обычно это делается с помощью манометра, который крепится к крану, чтобы обеспечить показания давления. Вы также можете узнать давление воды в местном муниципалитете.

Информация об установочных материалах

Прежде чем приступить к установке, вы можете узнать о сборке деталей. Убедитесь, что вы полностью понимаете, как соединить два куска трубы или увеличить длину трубы, если она слишком короткая. Обычно коленчатый соединитель создает 9Угол 0 градусов для изменения направления воды, в то время как тройник используется для соединения 3 труб на одном пересечении. Стоит отметить, что трубы должны иметь гладкий конец, а не угловой. Нагрев одного конца трубы также необходим, если вы хотите соединить две трубы.

Выкопать траншею

Выкопать траншею глубиной 10-12 дюймов и шириной 4-6 дюймов, следуя веревке, как указано в шаге 1. Траншея должна быть достаточно большой, чтобы спринклеры могли втягиваться. В то время как лопата для канавы может подойти при работе в узком пространстве, вы также можете использовать садовую лопату с прямоугольным краем. При копании убедитесь, что стороны наклонены под углом 45 градусов. Обязательно соблюдайте минимальную глубину, указанную производителем, чтобы защитить трубу от промерзания. Чтобы упростить засыпку и заделку, поместите почву с одной стороны и с другой.

Далее укладываем трубу в траншею. Его следует выкапывать зигзагообразным образом, чтобы было место для расширения и сжатия без чрезмерного давления на суставы. Кроме того, через каждые 5 футов вбивайте несколько деревянных кольев, чтобы удерживать трубу на месте.

Наденьте муфту на конец каждой трубы, а затем установите зажимы для пластиковой трубы, чтобы соединить другую пластиковую трубу. Чтобы затянуть оба хомута, вы должны надежно затянуть муфту. Если вы хотите соединить трубу, используйте соединители в зависимости от конкретных потребностей.

Последний шаг — закопать полиэтиленовую трубу на место. Используйте тот же материал, который вы удалили при раскопках. Важно удалить почву, содержащую острые камни. Общее эмпирическое правило заключается в том, чтобы заполнить траншею 6-дюймовым слоем почвы перед использованием старого материала. Это продлит срок службы полипропиленовой трубы.

Вы можете утрамбовать грязь ногами, чтобы удалить отверстия для воздуха. Кроме того, вы можете закопать полиэтиленовую трубу, не копая газон, с помощью машины для протяжки труб. Убедитесь, что между клапанами достаточно места на случай, если вам понадобится заменить их в будущем.

Установка коллектора клапанов

Это группа клапанов, которые позволяют пользователю запускать одну зону за раз, чтобы максимизировать давление воды. Отверстие должно быть больше, чем клапанный блок. Прикрепите его с одной стороны клапана и закрепите на месте.

Установка разбрызгивателей

Используйте подходящие разбрызгиватели в зависимости от потребностей вашего газона в поливе. Однако, прежде чем прикреплять их, промойте систему водой, чтобы удалить грязь и мусор. Обнаружение засора после установки трубы может оказаться непростой задачей. Это также хороший способ проверки утечек. Головки разбрызгивателей должны быть немного выше верхнего слоя почвы.

Установите запрограммированные часы/установите контроллер

Чтобы упростить утомительную задачу полива газона, ко всем клапанам подключены запрограммированные часы, которые затем активируются в заданное время. Каждый клапан открывается, пропуская воду в соответствующую зону. Убедитесь, что все провода подключены в соответствии со спецификациями производителя. Вода заставит разбрызгиватели распылять воду в определенных местах. Напишите несколько заметок, какая станция идет к какой зоне.
