Установка канализационной трубы для унитаза: схемы, материалы, последовательность работ

Не важно, где жить, в загородном доме или в квартире, но канализационная система должна быть обустроена по всем правилам, в противном случае есть риск столкнуться с неприятными ситуациями. Пристальное внимание следует обратить на то, как установлена канализационная труба унитаза, ведь от качества монтажа зависит эффективность и долговечность её функционирования.

Унитаз — довольно крупный, дорогостоящий, важный элемент канализационной системе. По сети, это место, где проводят какое-то время все жители дома. На рынке представлен широкий ассортимент изделий разных выпусков. Именно от модели зависит, каким будет соединение унитаза с канализационной трубой.

Сама же канализационная труба может быть пластиковой или чугунной. Технология подключения в обоих случаях принципиально различаться не будет, однако, на некоторые особенности всё же стоит обратить внимание. Так, например, если труба из чугуна, который к тому же совсем не новый, а местами изъеден коррозией, необходимо позаботиться о тщательной герметизации, чтобы не столкнуться с протеканиями в процессе эксплуатации.

Содержание

• 1 Основные схемы подключения трубы
  • 1.1 Перпендикулярно полу
  • 1.2 Параллельно полу
  • 1.3 Под углом
• 2 Использование гофрированной трубы
• 3 Использование фасонных изделий

Основные схемы подключения трубы

Схема подключения унитаза к канализационной трубе зависит от того, какая сантехнического прибора. Все изделия отличаются положением выпуска.

Унитаз и биде

Самыми распространёнными схемами, которые используются сегодня, являются следующие:

• подключение непосредственно в стену, применяется при установке унитазов с горизонтальным выпуском;
• монтаж под углом, когда слив может выходить как в пол, так и в стену, реализуется в процессе установки сантехнического прибора с косым выпуском;
• подключение вертикально подходит для установки унитазов с вертикальным выпуском.

Обратите внимание! Каждая из схем соединения канализационной трубы и унитаза отличается своими преимуществами и недостатками. Их необходимо учитывать при выборе сантехнического прибора для своего туалета.

Установка канализационной трубы для унитаза является довольно хлопотным делом, однако, сделать её можно своими руками. Первым делом нужно определиться с моделью унитаза. Выбор будет зависеть от личных предпочтений владельца, от его финансовых возможностей, а также от канализационной системы дома и от разводки санузла.

Подключение-слива

Перпендикулярно полу

Присоединение унитаза к канализационной трубе этим способом пользовалось огромной популярностью в середине прошлого века. На сегодняшний день сантехнические приборы с вертикальным выпуском выпускаются в очень ограниченных количествах, так как недостатков больше, чем преимуществ.

Основным плюсом такой конструкции является то, что унитаз можно установить очень близко к стене, что особенно актуально для маленького санузла. Ещё одним преимуществом соединения, когда канализационная труба располагается вертикально, является то, что это довольно аккуратно и привлекательно выглядит внешне. Нет лишних торцов, труб, переходных деталей.

Установка трубы перпендикулярно полу

Подсоединения унитаза к канализационной трубе осуществляется в несколько этапов:

1. на место, где должен будет стоять унитаз, устанавливаем винтовой фланец с фиксатором;
2. посередине фланца устанавливается канализационная труба;
3. теперь монтируется сантехнический прибор, закручивается;
4. последним нужно зафиксировать патрубок.

Если говорить о недостатках такой схемы, то нельзя не обратиться внимания на то, что разводка находится под полом, соответственно, доступа к трубам нет. В случае возникновения аварийной ситуации будет очень непросто проводить ремонтные работы. Придётся срывать и устанавливать обратно пол, а это не только лишняя трата финансов и усилий, но ещё и ущерб эстетики помещения.

Параллельно полу

Установка трубы параллельно полу

Данная схема реализуется в случае установки унитаза с горизонтальным выпуском. Сливная труба будет располагаться параллельно полу, и выходить ссади, впираясь в стену. Чтобы качественно выполнить канализационную систему, необходимо подготовить уплотнительные манжеты, обеспечивающие герметическое соединение между стеной и сантехническим прибором.

Подсоединение унитаза к канализационной трубе этим способом начинается с того, что сантехнический прибор необходимо прикрепить дюбелями к полу. После этого можно выполнять работы по соединению канализационной трубы с унитазом.

Обратите внимание! Монтажные работы следует проводить очень аккуратно, ведь даже при незначительном механическом воздействии могут возникнуть повреждения.

Эта схема популярна из-за простоты монтажа, но подсоединить трубу к сантехническому прибору можно только, если в доме вертикальный стояк.

Под углом

Установка трубы под углом к полу

Если нужно решить, как соединить унитаз с канализационной трубой, многие владельцы выбирают схему подключения под углом. Она применяется, если в сантехническом приборе реализован косой выпуск. Единственным недостатком такого типа является то, что от унитаза до стены должно быть какое-то расстояние, необходимое для правильности выполнения монтажных работ, однако, это изрядно может испортить эстетику помещения.

Основным преимуществом такого варианта является то, что канализационная труба засоряется крайне редко, ведь весь мусор уходит в канализацию гораздо быстрее, чем, если использована горизонтальная схема соединения.

Монтаж трубы канализации

Монтажные работы выполняются в несколько этапов, на каждом из которых необходимо придерживаться рекомендаций профессионалов, чтобы не столкнуться с неприятностями в процессе эксплуатации.

1. выпуск унитаза нужно смазать раствором, в состав которого входит олифы и сурика;
2. сверху наматывается просмоленная прядь с выпущенным концом;
3. прядь смазывается суриком;
4. косой выпуск сантехнического прибора фиксируется в отверстии канализационной трубы.

Обратите внимание! При выполнении подключения к канализационной системе с чугунным стояком, необходимо тщательно проверить качество выполнения герметизации.

Использование гофрированной трубы

Гофро труба

Соединение унитаза с канализационной трубой гофрой является наиболее распространённым методом, который применяется при монтаже канализационной системы санитарного узла. Отличие гофрированной трубы от других вариантов соединения — ошибки заметны не так отчётливо и менее выразительно сказываются на качестве функционирования канализации.

Обратите внимание! Использование гофрированной трубы оправдано, если унитаз выше канализационной трубы и его выпуск не может соединиться со стояком при помощи других способов.

Чтобы выполнить подключение, необходимо подготовить следующие инструменты и материалы:

• гофрированная труба;
• манжеты для герметизации, один для сантехнического прибора, второй для раструба канализационной трубы;
• силиконовый герметический уплотнитель.

Гофротруба для унитаза

Один конец гофрированной трубы необходимо смазать герметиком, установить в раструб трубы и зафиксировать при помощи манжета. Второй конец подсоединяется к унитазу.

Обратите внимание! Чтобы проверить, насколько качественна герметизация, необходимо влить в унитаз немного воды после истечения времени высыхания герметизирующего состава.

Если всё сделано правильно, при проверке не будет ничего протекать. Только теперь можно приступать к установке ножки чаши. Для выполнения этой работы понадобится цементный раствор или специальные дюбеля.

Использование фасонных изделий

Прибегать к применению фасонных изделий при подключении унитаза в канализационной трубе может выполнить своими руками мастер, имеющий определённый опыт. Этот вид подключения предусматривает использование таких материалов:

• унитаз;
• фасонная труба;
• герметизирующий состав.

Обратите внимание! Диаметр канализационной трубы для унитаза должен подбираться в зависимости от диаметра и конструкции выпуска.

Трубы канализационные под унитаз желательно использовать пластиковые. С ними возникнет гораздо меньше проблем при монтаже и в процессе эксплуатации, а своими техническими характеристиками они мало поступаются чугунным.

Установку канализационной трубы для унитаза можно выполнить своими руками. Существует несколько схем подключения, выбор какой-то из них будет зависеть от того, кокой выпуск реализован в модели унитаза. Часто отдают предпочтение гофрированным трубам, так как они не требуют такой точности, как фасонные или обычные. Чтобы канализация в туалете функционировала качественно и долго, необходимо придерживаться рекомендаций профессионалов и старательно выполнять все монтажные работы.

Монтаж канализации в частном доме своими руками: основные этапы и нюансы

Для комфортного проживания в частном доме огромное значение имеет безукоризненное функционирование всех систем жизнеобеспечения. А для этого в том числе очень важен грамотный и тщательно продуманный монтаж канализации, причем многие домовладельцы предпочитают проделать всё своими руками, чтобы быть уверенными в качестве и знать особенности собственной системы сбора и очистки сточных вод.

Давайте рассмотрим, что собой представляет монтаж канализации в частном доме, и из каких этапов он состоит.

Монтаж автономной канализации: основные этапы

Для начала отметим, что монтаж включает следующие элементы:

1. Монтаж внутренней системы сбора сточных вод – производится прокладка внутри дачи или загородного дома от сантехнического оборудования до точек вывода из дома.
2.  Монтаж наружной канализации – заключается в организации системы вывода и очистки сточных вод, она будет проходить под землей между точкой выхода канализационного стока из здания до точки подсоединения к канализационному колодцу.
3. Установка собственно очистных сооружений – в нашем случае речь идет об эко логичном, долговечном и недорогом септике КЛЁН.
4. Монтаж фановой трубы.

Начинается монтаж канализации для дома с её внешней части. При этом стоит действовать по такому плану:

• Выбор подходящего места и установка септика КЛЁН,
• Подсоединение внешнего трубопровода (канализационного) к точке выхода внутреннего трубопровода,
• Далее осуществляется прокладка наружных систем канализации, что также вполне осуществимо,
• Подключение канализационной трубы к септику.

1 этап. Установка септика КЛЁН.

Поскольку установке септика КЛЁН своими руками посвящена отдельная статья, перейдем сразу к следующему пункту.

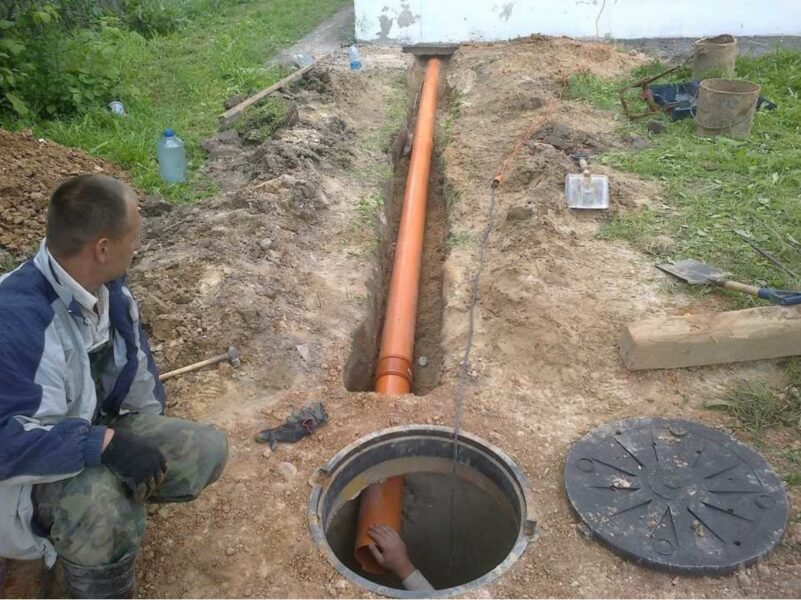

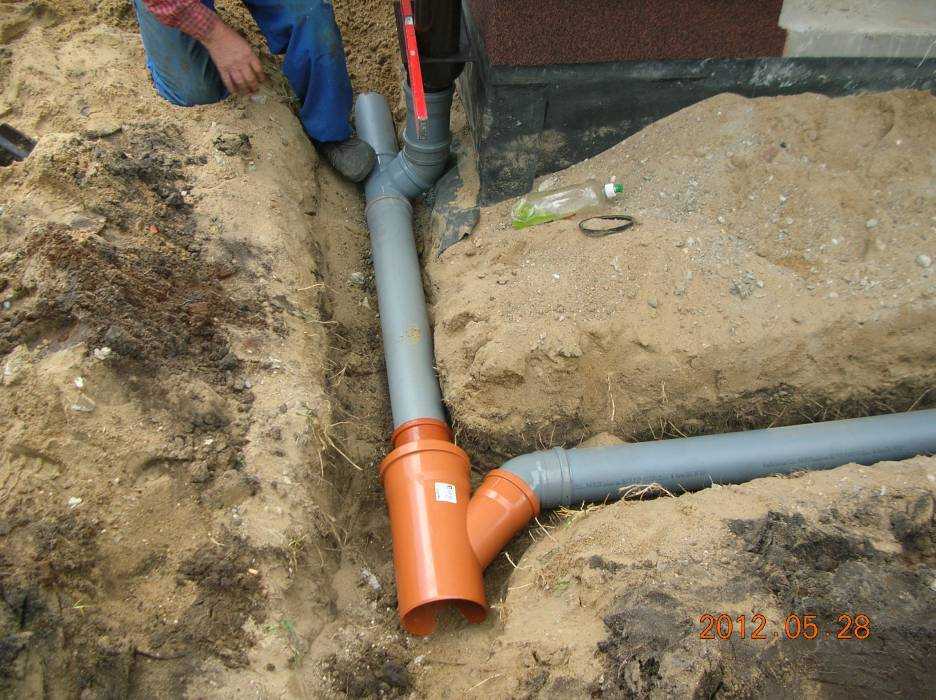

2 этап. Прокладка наружных систем канализации.

Этот этап подразумевает прокладку труб между домом и септиком:

1. Прокладка своими руками начинается от септика к дому, при этом важно выдерживать требуемый уклон для обеспечения хорошего стока.

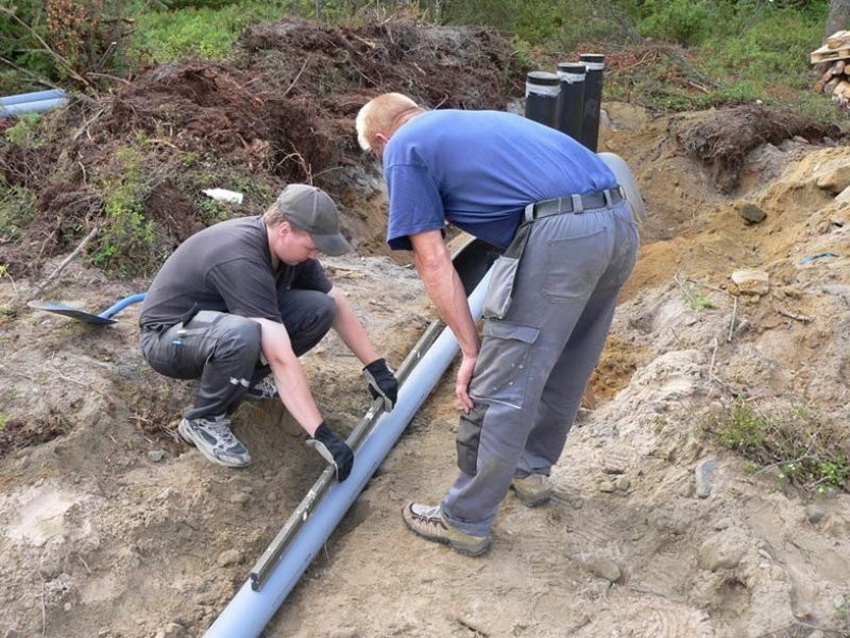

2. Минимальный уклон составляет 2 см на 1 м погонной длины прокладываемого трубопровода.
3. По возможности осуществляем прокладку наружной системы канализации по прямой, без изгибов. При неизбежности изгиба в этом месте устанавливается ревизионный колодец.
4. Глубина прокладки составляет не менее 50 см.
5. При прокладке под проезжей частью глубина должна составлять не менее 70 см.
6. На дно выкопанной траншеи сначала насыпается «подушка» песка.
7. Важно, чтобы трубопровод плотно прилегал по всей длине к грунту, и после проверки уровня уклона все части соединяют, но перед этим все торцы очищают и обрабатывают с помощью глицериновой смазки.

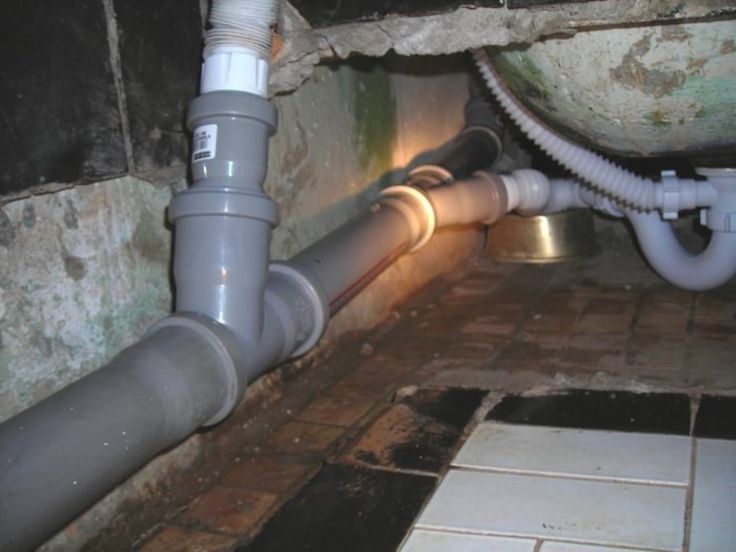

3 этап. Монтаж внутренних систем автономной канализации своими руками.

Разумеется, продумывать планировку помещений нужно на самом раннем этапе, при этом стараться располагать кухню, туалет и ванну по возможности поближе друг к другу – это делается для того, чтобы минимизировать общую длину трубопровода.

Монтаж канализации внутри дома своими руками — основные моменты:

1. Постарайтесь установить унитаз как можно ближе к канализационному стояку – это важно для уменьшения вероятности засорения фекальными массами и другими твердыми отходами.
2. При проектировании поворотов трубопровода необходимо учесть, что изгибов должно быть, как можно меньше, а угол должен быть минимальным. Например, вместо одного 90-градусов поворот лучше сделать два 45-градусов.
3. То же касается подключения к горизонтальному стояку – здесь оптимальным является вариант с тремя 30-градусными коленами.
4. Важный момент: вывод на крышу канализационного стояка и установка фановой трубы – это обеспечивает внутри канализационную вентиляцию.
5. Максимальная длина канализационного подсоединения унитаза к стояку составляет 1 метр, а для прочих приборов – 3 метра.

4 этап. Установка фановой трубы.

Обязательным элементом канализации является вентиляционный стояк, который на конце оснащается дефлектором. Его монтаж необходим для исключения скачков давления при прохождении стоков по системе, а также для её вентиляции.

По нормам, каждый стояк должен иметь свой вентиляционный выход, если же нет такой возможности, то все стояки присоединяют к одной общей вентиляционной трубе, имеющий больший диаметр.

Другой вариант – установка систем вентиляции только на самом отдаленном стояке, а на концы остальных оснастить аэрационными клапанами. Однако это решение подходит только тогда, когда количество стояков не более пяти, поскольку аэрационные клапаны не могут полностью заменить вентиляционный выход.

Нормы, стандарты и требования при организации канализационной системы

Поскольку сточные воды перемещаются от дома к септику самотеком, важно уложить трубы под определенным углом, чтобы не возникали застои. Обычно уклон составляет от 2-х до 3 см на каждый метр трубопровода, но не меньше 1.5 см.

Также важно правильно подобрать диаметр, который зависит от типа трубы и от количества устройств, соединенных с системой очистки.

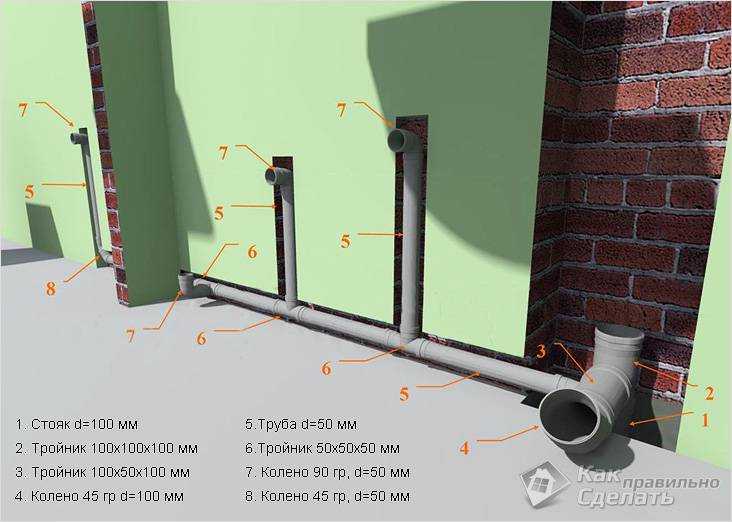

Рекомендации по подбору диаметра:

• Для подключения умывальника или биде – Ø32-40 мм,
• Для подключения мойки или ванны – Ø от 50 мм и больше,
• Для стояка или при подсоединении сразу нескольких элементов санитарно-технического оборудования – от 70-85 мм в диаметре,
• Для подключения унитаза или для установки в качестве отводящей трубы, стояка – Ø100 мм и больше.

Важно! В неотапливаемом помещении или снаружи монтаж своими руками системы канализации обязательно подразумевает защиту труб от перегрева и промерзания. Для того, чтобы постоянная температура поддерживалась в интервале +5-+45С, трубы обычно минеральной ватой или другими видами теплоизоляции.

Что касается угла наклона, угол изменения в направлении прокладки трубопровода должен составлять более 90°, а вот те трубы, с помощью которых присоединяются к стояку различные сантехнические приборы, закрепляются под углом 45° и меньше.

Требуемые материалы и оборудование

Устройство канализации на даче включает следующие элементы:

• Смонтированный в полу трап – слив для отвода воды в канализацию,
• Дефлекторы,
• Канализационный стояк – вертикальный основной трубопровод,
• Отводящие канализационные горизонтали, уложенные под уклоном минимум 2%,
• Раструбные соединения – вариант соединения труб и муфт,
• Канализационная подводка – соединяет сантехнические устройства со стояком и отводящей трубой.

Полезные советы по эксплуатации

Для того, чтобы автономная система стока и очистки вод как можно реже засорялась и функционировала долго и качественно, достаточно придерживаться немногих простых правил эксплуатации:

1. Периодически рекомендуется проводить профилактическое промывание всех систем большими объемами горячей воды,
2. По возможности избегать смывания в канализационный сток жиров животного происхождения – они затвердевают при охлаждении и накапливаются на стенках труб,
3. Своевременно производить очистку септика – для септика КЛЁН очистка должна производиться не реже 1 раза в 2 года,
4. Обязательно использовать в ванне и раковинах защитные сетки мусор-улавливатели, чтобы волосы, грязь и прочие отходы не попадали в сток.

Теперь вы знаете все и даже больше про монтаж своими руками канализации. Удачи!

Похожие статьи

Установка подземной дренажной системы (сделай сам)

Слейте воду из дома и высушите сырой двор с помощью этой встроенной в землю системы.

Время

Несколько дней

Сложность

Новичок

Стоимость

$101–250

Введение

Прекратите иметь дело с проблемами воды в вашем доме и во дворе, установив эту дренажную систему в земле. Это постоянное, долгосрочное решение для вашего мокрого двора. Эти пошаговые инструкции и фотографии помогут вам выполнить установку своими руками. Этот проект требует много копания, но вам больше никогда не придется иметь дело с проблемами дренажа.

Tools Required

• Chisel point bar
• Cordless drill
• Garden rake
• Hammer
• Level
• Line level
• Spade
• Tape measure
• Utility knife
• Wheelbarrow

Materials Required

• Щебень
• Дренажная крышка
• Дренажная трубка
• Сухой колодец
• Тканевый носок
• Ландшафтная ткань
• Колья
• Y-образные фитинги

Водосточный желоб Обзор проекта

Копание траншеи

Семейный мастер на все руки

Начните с рытья глубокой траншеи для дренажной плитки.

Установка сухого колодца

Семейный мастер на все руки

Вода собирается в сухом колодце

Подсоедините трубы

Семейный мастер на все руки

Трубка направляет воду в сухой колодец. Если вам посчастливилось оказаться среди 60 процентов несчастливых домовладельцев, у которых есть какие-либо проблемы с водой во дворе, у вас есть два варианта: продать свой дом и купить один из домов у остальные 40 процентов или засучите рукава и смиритесь с этим.

Большинство влажных дворов можно эффективно осушать. Редко бывают неразрешимые проблемы с водой, такие как низкий уровень грунтовых вод, который выталкивает воду снизу вверх. Однако, если вы оказались в такой плачевной ситуации, обратитесь к профессионалу — это практически невозможно исправить, если у вас нет дренажного насоса и места для слива всей этой воды.

В этой статье мы познакомим вас с доступными продуктами и покажем вам пошаговый метод избавления от лишней дождевой воды и отвода ее из дома. Мы не можем гарантировать, что такая система решит все ваши проблемы с водой, но она определенно поможет.

Определите источник проблемы с водой

В большинстве случаев довольно очевидно, откуда берется вода. Часто к дому примыкает уклон, углубление во дворе, из-за которого образуются лужи, или лишняя вода с крыши стекает рядом с фундаментом. Вы можете позаботиться о незначительных проблемах дренажа фундамента, убедившись, что почва имеет уклон в сторону от дома.

Кроме того, правильно установленные водосточные желоба с хорошо направленным водосточным желобом могут быть очень эффективными. Если вы уже остановились на этих решениях и все еще нуждаетесь в помощи, придерживайтесь этой статьи.

Прежде чем копать, позвоните по номеру

Как и в случае любого дворового проекта, требующего земляных работ, вы должны найти места, где проложены электрические, телефонные и телевизионные кабели, а также газовые трубы. Позвоните в местные коммунальные службы или по номеру 811.

Расположение подземных кабелей и труб может повлиять на прокладку вашего плана дренажа. Возможно, вы захотите рассмотреть альтернативный маршрут или отключить утилиту до завершения задания.

Теперь, когда вы знакомы с основными частями, следуйте нашим пошаговым фотографиям. В идеале они будут вдохновлять и направлять вас при планировании собственной системы.

Проект шаг за шагом (10)

Этап 2

Выкопайте прилегающую траншею

Выкопайте траншею достаточно глубоко, чтобы вода могла стекать вниз по склону со стороны сухого колодца. Вам также понадобится не менее 3 дюймов щебня, чтобы добавить его на дно траншеи, чтобы способствовать водопоглощению. Предполагая, что ваш участок не имеет форму большой салатницы с домом в центре внизу, найдите место ниже дома, чтобы слить лишнюю воду. Если одно из этих мест находится рядом с гаражом вашего соседа, не поддавайтесь искушению. Если рельеф местности не очевиден, используйте линейный уровень с кольями и рулеткой (см. Фото 6), чтобы проверить пути отвода воды. Помните, что вы, возможно, не сможете использовать все методы, которые мы показываем, поэтому выберите те, которые лучше всего соответствуют вашим потребностям.

Некоторые почвы трудны для копания

Почва, которую мы выкопали для нашего 70-футового. длинная траншея и сухой колодец были одними из худших (после твердой породы) для копания. В основном глинистая почва (плохо дренируемая) была заполнена от 4 до 8 дюймов. полевой камень – далеко от идеальной песчаной почвы. Копание заняло у меня и моего помощника два дня непосильного труда. Если повезет, копать будет намного легче, но будьте готовы. Возьмите большой стержень с долотом (фото 1), чтобы отодвигать камни, чтобы освободить место для каждой лопаты.

Купите все необходимое для этой работы в домашнем центре

Вместимость сухого колодца, который мы использовали, составляет около 30 галлонов. Это устройство также можно установить поверх другого или рядом с ним, если вам нужна дополнительная вместимость. Сухой колодец очень прочный, и как только вы его закопаете, вы сможете проехать по нему на машине, не сломав его. На самом деле сухой колодец можно установить под подъездной дорожкой. Дренажный патрубок вверху (фото 5 и 8) не является обязательным.

Вы также можете: (1) сливать воду непосредственно в боковой порт устройства из ряда перфорированных или неперфорированных дренажных трубок, (2) соединять вместе два или более сухоблочных устройства или (3) использовать их независимо друг от друга. с верхним сливом для небольших бассейнов. Вы можете приобрести быстроразъемную трубу длиной 10 футов. длины, как мы сделали или купить 50 футов. рулон, который трудно транспортировать. Вы обнаружите, что трубка доступна либо с перфорацией (отверстия 1/2 дюйма, случайно прорезанные по бокам), либо без перфорации.

Выберите перфорированную трубку, если хотите, чтобы она стекала по мере прохождения воды. Однако, если вы хотите, чтобы трубка доставляла воду только из одного места в другое, купите неперфорированную трубку и не используйте носок. Носок (фото 7) обычно продается длиной 100 футов. длины. Вы также можете приобрести широкий ассортимент фитингов для соединения линий, а также фитинг для крепления к водосточной трубе. Материалы для этой системы стоят около 200 долларов. Мы потратили еще $200 на 2 куб. ярдов щебня, доставленного к нашему подъезду.

Прежде чем отправиться в домашний центр, убедитесь, что у вас есть хорошая лопата, веревка и уровень, а также надежная тачка. Если нет, купите их.

Как сделать гидроизоляцию подвала: установить дренажную систему в подвале

Подпишитесь на нашу рассылку новостей

Выполняйте проекты своими руками как профессионал! Подпишитесь на наши новости!

Сделай это правильно, сделай сам!

Первоначально опубликовано: 16 сентября 2019 г.

Похожие проекты

Популярные обучающие видео

ⓘ

Как установить перфорированную дренажную трубу

Опубликовано 19 августа 2020 г. автором hls_admin

Дренажная труба с перфорацией является эффективным решением, когда речь идет о стоячей воде или чрезмерном количестве грунтовых вод у фундамента здания. Обычная функция дренажных труб состоит в том, чтобы обеспечить отвод дождевой воды из желобов как можно дальше от дома, или их можно использовать для отвода влажных участков из низких мест во дворе.

Перфорированную трубу также можно использовать в качестве дренажной плитки, если ее разместить у основания фундамента дома. В таком случае к дренажной трубе обычно присоединяют дренажный насос. Для обеспечения оптимального дренажа перфорированная дренажная труба должна иметь правильный уклон. Короче говоря, его нужно правильно установить, чтобы он работал в соответствии с его конструкцией.

Чтобы помочь вам, эта статья поможет вам установить перфорированную дренажную трубу.

Что вам понадобится

Для успешного выполнения этой установки вам потребуются все необходимые инструменты и оборудование. Тем не менее, вот список вещей, которые вам понадобятся:

• лопата
• рулетка
• маленькая кувалда
• кольев
• строка
• линейный уровень
• тампер
• ландшафтная ткань
• садовые грабли
• перфорированная дренажная труба

Установка перфорированной дренажной трубы

1. Выкопайте траншею шириной примерно в два раза больше дренажной трубы. Кроме того, убедитесь, что вы копаете не менее двух футов в глубину. Если вы найдете какие-либо корни, обрежьте их, чтобы вы могли разместить трубу прямо, а если нет, то под углом, слегка изогнутым.

2. Установите колья через каждые четыре фута вдоль вырытой траншеи с помощью небольшой кувалды.

3. Найдите место, где вода будет поступать в перфорированную дренажную трубу. Как только вы это сделаете, привяжите веревку к столбу, найденному в этом месте.

4. Привяжите веревку к столбу рядом со столбом, через который будет поступать вода. Выровняйте струну между двумя кольями, используя линейный уровень. Создайте минимальный уклон 1/8 дюйма на фут линейного участка, переместив струну вниз по второму кольцу примерно на ½ дюйма или более. Продолжайте делать это для каждой доли в траншее.

5. С помощью рулетки определите расстояние от струны до дна траншеи. Добавляйте или удаляйте почву по мере необходимости, начиная с начала траншеи, чтобы поддерживать постоянное расстояние.

6. Уплотните почву между кольями с помощью трамбовки. После замены грунта и уплотнения трамбовкой проверьте расстояние от дна траншеи до струны. Внесите коррективы, чтобы сохранить правильное расстояние.

7.
