Монтаж трубопроводов с тепловой изоляцией из пенополиуретана

ГлавнаяИнструкции Монтаж трубопроводов с тепловой изоляцией из пенополиуретана Монтаж трубопроводов с тепловой изоляцией из пенополиуретана Монтаж трубопроводов с тепловой изоляцией из пенополиуретана (ППУ) ведется с использованием предварительно изолированных труб и фасонных изделий (опор, тройников, ответвлений, переходов и др.). В процессе монтажа также используются термоусадочные муфты и ленты, оцинкованные кожухи и скорлупы ППУ. Монтаж осуществляется в несколько этапов. Подготовительный этап включает в себя земляные работы, а также доставку труб, комплектующих и элементов ППУ на место и их визуальный осмотр. Трубы и фасонные изделия ППУ, арматура, а также и другие элементы тщательно осматриваются на предмет наличия трещин, проколов, надрезов, сколов и других механических повреждений оболочки из полиэтилена. При обнаружении дефектов они заделываются посредством экструзионной сварки, либо с помощью термоусадочных манжет (муфт) или металлических бандажей. В обязательном порядке проверяется целостность проводов-индикаторов СОДК, а также отсутствие их контакта со стальной трубой. Второй этап – это собственно прокладка (монтаж элементов трубопроводов). Наконец, на третьем этапе устанавливаются оборудования системы оперативного дистанционного контроля (ОДК) и монтируются стыковые соединения. Минимальная глубина заложения труб ППУ в полиэтиленовой изоляции в грунте составляет не менее 0,5 м вне пределов и 0,7 м – в пределах проезжей части. Глубина отмеряется от верхней точки теплоизоляционного слоя. В случае, если глубина залегания больше предельно допустимой, прокладка трубопроводов ППУ осуществляется в каналах (тоннелях). При прокладке труб ППУ под проезжей частью дорог, железнодорожным полотном и т.д., используется усиление в виде накладных полиэтиленовых колец, расположенных по всей длине трубы, либо защитного стального футляра. Соединение труб ППУ осуществляется, как правило, в траншее. В некоторых случаях разрешается осуществлять сварку прямых участков трубопровода на бровке траншеи. Монтажные работы проводится при температуре воздуха не ниже -18 градусов С (для труб в полиэтиленовой оболочке). Перед монтажом теплотрассы трубы и фасонные изделия в ППУ раскладывают на бровке или дне траншеи с помощью подъемных механизмов. При раскладке используются мягкие «полотенца» или гибкие стропы. Сварка стыков, а также контроль сварных соединений проводится в соответствии с требованиями СНиП 3.05.03-85 «Тепловые сети», а также ведомственных строительных норм ВСН 29-95 и ВСН 11-94. При проведении сварочных работ пенополиуретановая изоляция, полиэтиленовая оболочка, а также концы проводов системы ОДК, должны быть защищены от попадания искр. Трубы ППУ (сваренные участки трубопроводов) опускаются на дно траншеи плавно, плавно, без рывков. Необходимо также избегать ударов о стенки и дно траншеи. Трубы ППУ при бесканальной прокладке укладываются на песчаное основание. Во избежание механических повреждений оболочки трубы не должны опираться на твердые включения почвы (например, осколки кирпичей, камни и т.д.). Обнаруженные предметы необходимо удалить, засыпав песком возникшие углубления.

Монтаж труб ППУ в изоляции, прокладка теплосети в ППУ изоляции – Новатор

ГлавнаяМонтаж трубопроводов Монтаж труб ППУ

монтаж трубопроводов Наши специалисты проводят большинство разновидностей работ по созданию коммуникаций и сетей, и всегда выполняют свою работу качественно и в срок. Любые работы проводятся с применением высокотехнологичных элементов, среди которых – шаровая запорная аппаратура, фасонные части, и так далее. Все эти работы будут выполнены по ГОСТу, обязательно – при соответствии документации, которая будет предоставлена заказчиком. Предлагаются следующие виды прокладки коммуникаций (трубопроводов): канальная; бесканальная; надземная. Работы будут проведены по СНиП 3.05.03-85, ВСН11-94, ВСН29-95, СНиП 3.02.01-87. Мы предоставим комплексные услуги, и выполним как сам монтаж трубопровода, так и работы по благоустройству, и другие сопутствующие. Обратившись к нам с заявкой, вы сможете рассчитывать на то, что каждый этап будет проведен грамотно и оперативно, материалы и оборудование будут поставлены без осложнений. Чтобы трубопровод был монтирован по всем требованиям, следует иметь в виду такие моменты. Важно, чтобы специалисты могли подготовить и трассировать траншею под коммуникации. Сам монтаж нужно проводить с ппу изоляцией. После того, как будут окончены все подготовительные работы, необходимо выполнить шурфление, затем – подсыпку из песка, применить сварку при стыковке элементов. Важно понимать, что на трубопровод следует устанавливать фасонные изделия: После проведения работ необходимо осуществить дефектоскопию, а в заключительном этапе – создать камеры из ЖБИ, установить компенсационные маты. Затем нужно сделать изоляцию – и траншею можно засыпать. По вопросам монтажа трубопроводов, а также ценам на данную услугу необходимо обратиться в отдел сбыта компании «Новатор-ТК» по телефонам/факсам: 64cm; margin-bottom: 0cm”>Тел.: 8 (495) 943-17-53, тел./факс: 8 (499) 271-38-95

Смотрите также:

Монтаж муфты
Монтаж компенсаторов ППУ

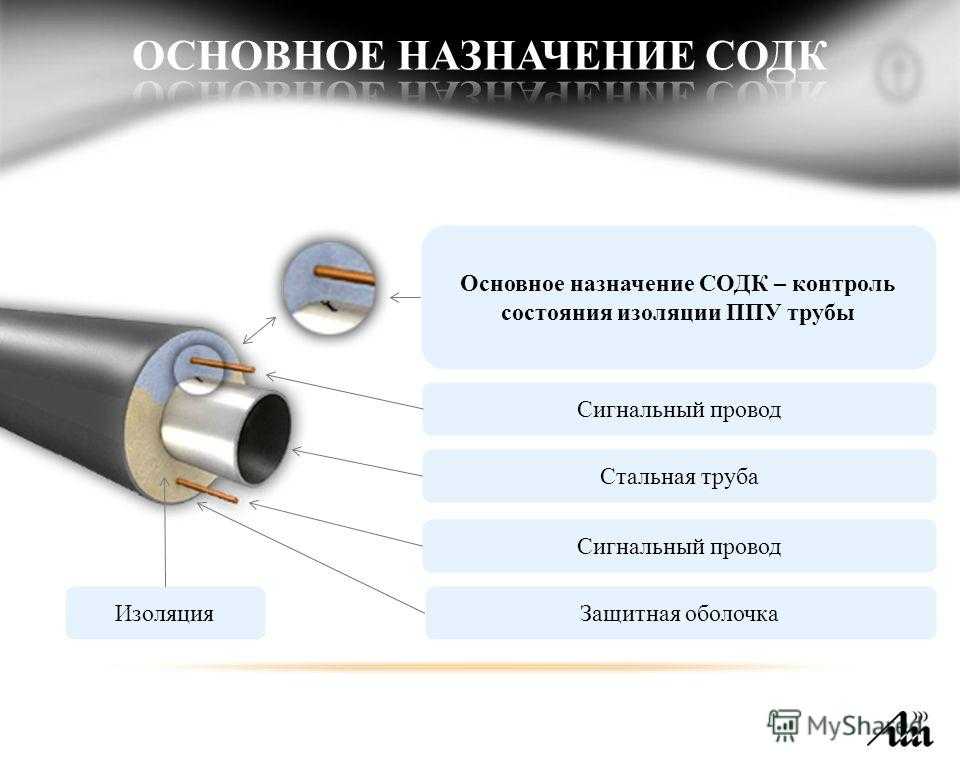

Система ОДК
Компенсационный мат
Стеновой ввод
Монтаж скорлуп из ППУ

Сделайте заказ или задайте вопрос

…

ПРАВИЛА И РЕКОМЕНДАЦИИ



Информация для клиентов

08.12.2022

Основной склад ТРУБА 89х4,5 ГОСТ 10705

Поступление на склад ТРУБЫ ППУ 159/ Полиэтиленовая оболочка

Основной склад принял ТРУБЫ СТАЛЬНЫЕ 114Х4 ГОСТ10705

Вспомогательный склад ТРУБЫ-133х6 ГОСТ 10704:705

Основной склад ТРУБА-159х4,5 ГОСТ вгп 20295-85

07. 12.2022

На основной склад поступили ТРУБЫ ППУ-114/225 Оцинкованная оболочка ГОСТ 30732-2020

06.12.2022

Основной склад ТРУБА-325х8 ГОСТ вгп 20295-85

Основной склад ТРУБЫ-426х10 ГОСТ бш. 8732

На основной склад поступили ТРУБЫ ППУ-57/140 Оцинкованная оболочка ГОСТ 30732-2020

Поступление на склад ТРУБА ППУ ЦЕНА273/400 Полиэтиленовая оболочка

На основной склад поступили ТРУБЫ ППУ-325/450 Оцинкованная оболочка ГОСТ 30732-2020

05.12.2022

Поступление на склад ТРУБЫ ППУ 76/140 ПЭ

Основной склад ТРУБА 76х4

Основной склад ТРУБА-45х4 ГОСТ вгп 20295-85

Вспомогательный склад ТРУБА ППУ 89/160 Оцинкованная оболочка

Основной склад ТРУБЫ-114х4,5 ГОСТ бш. 8732

04.12.2022

Основной склад ТРУБЫ-76х4 ГОСТ бш. 8732

Вспомогательный склад ТРУБЫ-89х4,5 ГОСТ 10704:705

Основной склад ТРУБА-57х5 ГОСТ вгп 20295-85

Основной склад ТРУБЫ-108х6 ГОСТ бш. 8732

Вспомогательный склад ТРУБЫ-219х7 ГОСТ 10704:705

03. 12.2022

Основной склад принял ТРУБЫ СТАЛЬНЫЕ 114Х4 ГОСТ10705

02.12.2022

Поступление ТРУБЫ ППУ 133/225 Полиэтиленовая оболочка

Основной склад ТРУБЫ ППУ 108Х4,5/180 Полиэтиленовая оболочка

Основной склад ТРУБА-114х6 ГОСТ вгп 20295-85

Основной склад ТРУБА-273х6 ГОСТ вгп 20295-85

На вспомогательный склад поступили ТРУБЫ ППУ 89/160 Оцинкованная оболочка

01.12.2022

На основной склад поступили ТРУБЫ ППУ-426/560 Оцинкованная оболочка ГОСТ 30732-2020

30.11.2022

Основной склад ТРУБЫ-219х7 ГОСТ бш. 8732

Основной склад ТРУБЫ-57х5 ГОСТ бш. 8732

29.11.2022

Поступление на склад ТРУБЫ ППУ 219ОЦ/315 Полиэтиленовая оболочка

Основной склад ТРУБА 57Х4

На основной склад поступили ТРУБЫ ППУ-530/710 Оцинкованная оболочка ГОСТ 30732-2020

Вспомогательный склад ТРУБЫ-273х6 ГОСТ 10704:705

На вспомогательный склад поступили ТРУБЫ ППУ ЦЕНА 108/180 Полиэтиленовая оболочка

Можете ли вы использовать монтажную пену вокруг труб с горячей водой

Домовладельцам доступно так много продуктов, вы хоть понимаете, какие материалы используются для какого проекта? Кроме того, большинство домовладельцев могут прогуляться по местному строительному магазину и часто даже не понимают, для чего используется каждый предмет. Всегда читайте этикетки производителя перед покупкой любых продуктов. Если вы взяли на себя задачу распылить пену на любые зазоры вокруг вашего дома, вам следует прочитать о том, для чего ее можно использовать. Часто производители создают разные продукты, предназначенные для одного и того же, но для разных областей дома. Можно ли распылять пену вокруг труб с горячей водой? Да, напыляемая пена является отличным изолятором и может выдерживать тепло от ваших труб с горячей водой.

Ниже мы рассмотрим некоторые области, в которых используется распыляемая пена, и ознакомимся с некоторыми основными инструкциями по нанесению.

Что такое распыляемая пена

Распыляемая пена представляет собой химическую формулу, состоящую из полиуретана. Кроме того, это расширяющаяся пена, которая расширяется до 60 раз по сравнению с объемом жидкости при распылении в определенной области. Это расширение позволяет ему заполнить трещины и щели, которые расположены по всему дому. Утепление пенопластом также можно использовать в домах. Вы также заметите, что распыляемая пена используется в климате с высокой влажностью и имеет большое значение при использовании в вашей системе HVAC.

Почему я должен использовать его

Хотите верьте, хотите нет, но существует множество применений пены для распыления. Имейте в виду, что распыляемая пена используется не только вокруг медных труб с горячей водой или труб с холодной водой. Давайте посмотрим ниже на некоторые из рекомендуемых способов использования пены для распыления.

• Шумоподавление — распыление пены вокруг сантехники поможет уменьшить любые шумы в стенах вашего дома. Являясь естественным изолятором, напыляемая пена предохраняет ваши трубы от ударов или даже контролирует шум вибрации, создаваемый потоком воды через ваши медные или ПВХ трубы.
• Поддерживает зазоры в настенной трубе душевой лейки — если ваша настенная труба душевой лейки ослаблена, вы можете использовать монтажную пену для изоляции зазора вокруг сантехники. Это зафиксирует трубу на месте и предотвратит ее свободное перемещение.
• Заполнитель зазоров – распыляемая пена может использоваться для заполнения зазоров в дверях, окнах, чердачных помещениях, сантехнике кондиционеров, щелях в стенах и любых других видимых отверстиях.
• Защита — вы можете использовать пенопласт для поддержки любых предметов, которые вы упаковываете в коробку. Напыляемая пена защитит ваши вещи от поломки.
• Не допускайте проникновения грызунов – поместите стальную вату или мочалку в любую щель, достаточно большую для доступа грызунов. Затем заполните щель монтажной пеной. Хотя грызуны могут прогрызть пенопласт, они не смогут прогрызть стальную вату.
• Опора для раковины – из-за того, что раковина представляет собой форму, между пространствами под раковиной остается много зазоров. Используйте монтажную пену, чтобы укрепить эти зазоры. Вы будете наслаждаться более долговечной и надежной мойкой.

Распылите пену вокруг трубы в стене.

Как наносить спрей-пену

Как и во всех проектах в доме, рекомендуется поэтапный процесс. Всегда читайте этикетку производителя на банке с продуктом, который вы покупаете. Кроме того, в местном хозяйственном магазине есть множество вариантов распыляемой пены. Итак, убедитесь, что вы приобрели правильный продукт, который соответствует потребностям вашего проекта. Давайте посмотрим на некоторые основные инструкции.

• Очистите область, которую вы собираетесь распылять. Удерживание пыли и мусора позволяет аэрозольной пене быстрее склеиваться.
• Всегда встряхивайте баллончик с пеной не менее 1 минуты.
• Поместите длинную трубку или «дозатор» в выходное отверстие аэрозольной пены, как указано на баллончике.
• Распылите немного пены на кусок картона, чтобы посмотреть, как она выходит из банки.
• При распылении в зазоры или между стеной и трубой переверните баллончик, чтобы получить правильный угол распыления.
• Нажмите на спусковой крючок распылителя пены и начните заполнять щели.
• Если вы довольны начинкой, сотрите излишки пены.
• Обычно пена затвердевает примерно через 15 минут.
• Срежьте канцелярским ножом или вырежьте излишки затвердевшей пены.

Прочее рекомендуемое техническое обслуживание

Теперь, когда у вас есть представление об использовании распыляемой пены вокруг труб, вы также можете взглянуть на некоторые другие области. Одним из них является проверка, чтобы убедиться, что у вас нет утечки воды внутри стены. Иногда это происходит из-за того, что водосточные желоба забиваются или даже из-за протечки на крыше. Вы захотите нанять профессионала, чтобы использовать тепловизионное изображение, чтобы найти, где находится влага. Кроме того, вы можете использовать влагомер, чтобы определить, где находится эта область, чтобы ее можно было изолировать.

Если вы живете в доме, построенном в 1900-х годах, вам следует следить за проблемами с сантехникой в ​​вашем старом доме. Это связано с тем, что в домах использовались свинцовые, оцинкованные и полибутиленовые трубы, которые могут быть опасными или ломаться. Если вы не уверены в типе ваших труб, вам может потребоваться обратиться к профессионалу, который поможет вам и выяснит, что нужно заменить.

Наконец, если вы заметили, что ваш унитаз постоянно засоряется, возможно, корни деревьев прорастают в канализационные трубы. Они могут расти так быстро, как 30 дней из-за влаги и пищи в трубах. Вы можете использовать медный купорос или каменную соль, чтобы позаботиться об этом. Другими вариантами являются гидроструйная очистка, корчеватель или шнек, изменение маршрута или ремонт.

Утепление пенопластом в доме.

Когда мне следует обратиться к специалисту по номеру

Вызов профессионального подрядчика для использования распыляемой пены в вашем доме, вероятно, не является необходимым. Кроме того, этот тип проекта обычно может быть завершен домовладельцем. Однако, если вы обнаружите, что вам не хватает времени и терпения, чтобы выполнить все шаги для успешной герметизации распыляемой пеной, обратитесь к местному подрядчику. Герметизация зазоров вокруг водопроводных труб поможет изолировать их и уменьшить образование конденсата и другие проблемы. Имейте в виду, что если вы не знаете, к какому местному подрядчику обратиться, вы можете позвонить в местную группу инспекции домов. Они не только могут осмотреть ваш дом на наличие каждой открытой щели в вашем доме, но также могут направить вас к уважаемому подрядчику.

Заключение

Быть домовладельцем — сложная задача. Большинство домовладельцев не останавливаются и не осматривают свои дома на наличие каких-либо проблем. Ожидать, что домовладелец подумает о запенивании щелей вокруг сантехники или даже отверстий в доме и вокруг него, довольно неразумно. Для многих домовладельцев это вне поля зрения и вне разума. Вот где ежегодный домашний осмотр вступает в игру. Обратитесь в местную группу инспекции дома, чтобы они могли обыскать ваш дом внутри и снаружи на предмет отверстий и щелей, которые могли бы извлечь выгоду из распыляемой пены. Звоните Инспекционные услуги Heartland в Большом Миннеаполисе, Сент-Пол и прилегающих районах для проверки вашего дома.

Игнорирование одного этого элемента может разрушить качество вашей подземной гидравлической системы трубопроводов.

30 сентября 2018 г. 28 сентября 2018 г. by David Hurtado

Знаете ли вы, что пенопластовая изоляция является наиболее важным компонентом предварительно изолированных труб, используемых для водяных систем с охлажденной и горячей водой? Качество самой пены, а также способ ее нанесения оказывают наибольшее влияние на ожидаемый срок службы предварительно изолированной системы подземных трубопроводов. Преждевременный выход из строя и потеря теплового КПД являются дорогостоящими проблемами, и их очень трудно исправить после установки. Удивительно, но этих неудач очень легко избежать, но это требует усилий на ранних стадиях проектирования и закупок проекта. В этой статье будут рассмотрены некоторые распространенные неисправности, встречающиеся в предварительно изолированных трубопроводных системах, и несколько рекомендаций о том, как их избежать.

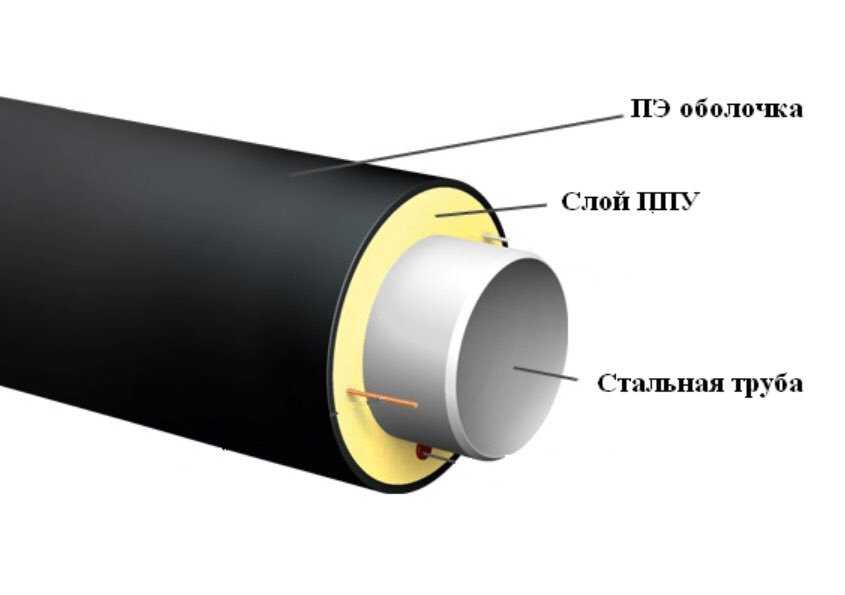

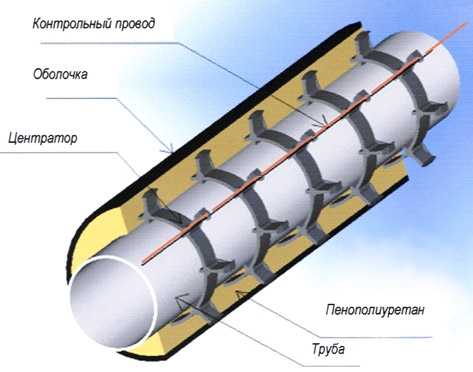

Во-первых, давайте рассмотрим типичное поперечное сечение предизолированной трубы, используемой в подземных системах охлаждения воды.

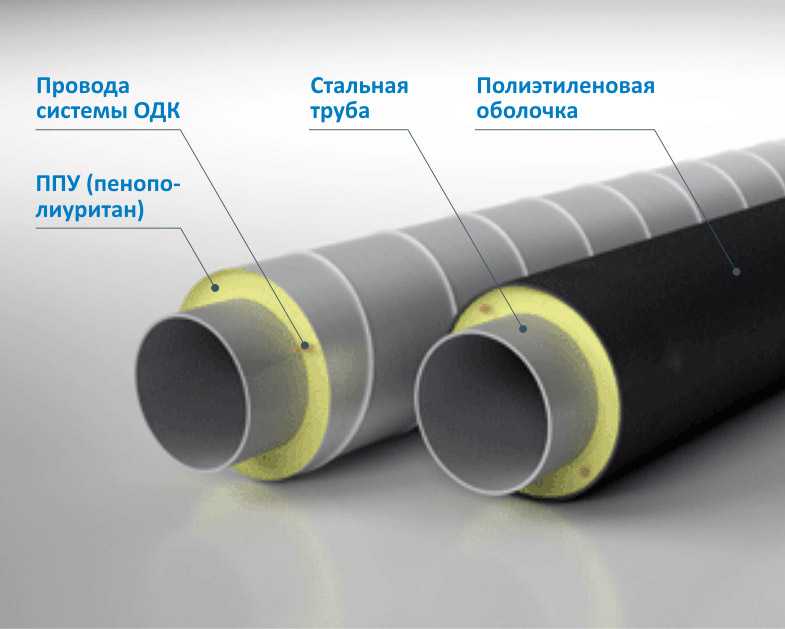

В этом примере показана стальная служебная труба с оболочкой из пенополиуретана и полиэтилена высокой плотности (HDPE). Аналогичный продукт может иметь служебную трубу из ПВХ (вместо стали) или, возможно, оболочку из стекловолокна (вместо оболочки из полиэтилена высокой плотности). Независимо от того, какая служебная труба или кожух используется, полиуретановая пена является постоянной характеристикой для этого типа трубопроводной системы. Что не является постоянным от производителя к производителю, так это качество пены и то, как она наносится между сервисной трубой и оболочкой.





Пеноизоляция обычно наносится одним из трех способов:

1. Пена заливается между товарной трубой из ПЭВП, ПВХ или FRP (служащей оболочкой) и технической трубой. Обычно это делается на трубе длиной 20 футов, и процесс может быть таким же простым, как установка узла трубы на подставку и буквальное заполнение пенопластовой смесью пустоты, оставшейся между двумя трубами. Пена расширяется при попадании в полость и, по идее, заполняет зазор между служебной трубой и кожухом.
2. В другом методе между оболочкой (снова товарная труба) и служебной трубой впрыскивается пена. Инъекционные зонды вставляются в пространство между двумя трубами, и пена постепенно высвобождается по мере того, как зонд выдвигается из трубы.
3. Последний метод основан на нанесении распылением. Здесь пена распыляется, когда служебная тележка вращается на колесной паре и проходит через распылительную камеру. Пена полностью обнажена и предназначена для «подъема» до указанной толщины. Когда пена затвердевает и выходит из распылительной камеры, ее проверяют на наличие пустот или дефектов нанесения. Затем сборка трубы продолжается до участка, где оболочка из экструдированного ПЭВП или спирально намотанного стеклопластика накладывается непосредственно на пенопласт.

В этой статье содержится более подробная информация о каждом из этих процессов, но если вы на мгновение задумаетесь о каждом из них, вы поймете, что только один из них позволяет проводить визуальный осмотр пенопласта на 360° в полный рост перед прилагается куртка.

Обсудив применение пены, обратимся к качеству самой пены. Важно, чтобы при производстве пенопласта использовались химикаты и пенообразователи хорошего качества. Качественный производитель должен иметь процедуры для периодического тестирования партий пенопласта, чтобы гарантировать заданные значения плотности и теплового КПД. Обеспечение прилипания пены как к водопроводной трубе, так и к оболочке является важным критерием, и его нелегко достичь.

Признаки неисправности…

Итак, каковы основные проблемы и как они проявляются? Давайте посмотрим на некоторые примеры!

На этом первом рисунке показано, как заливаемая или впрыскиваемая пена оставляет воздушный карман между рубашкой и сервисной трубой. При использовании охлажденной воды вскоре произойдет конденсация влаги, и преждевременная коррозия поразит сервисный носитель. Из-за отсутствия пены прочность на сжатие куртки в этих «мягких местах» снижается, что может привести к выходу куртки из строя и попаданию грунтовых вод. Ничего из этого не хорошо!





Этот пример показывает, как пенопласт сжался и отделился от трубы-оболочки. Поскольку пена наливалась или впрыскивалась, маловероятно, что внутренняя поверхность куртки была предварительно обработана для прилипания к пене. Наличие воздушной полости между оболочкой и пеной снижает прочность трубы, и влага также может воздействовать на пену.





Здесь вы можете сравнить клеточную структуру нагнетаемой пены и напыляемой пены. Применение распыления пены позволяет получить более однородную структуру ячеек. Постоянная плотность пенопласта обеспечивает лучшую тепловую эффективность и превосходную поддержку внешней оболочки.







Это распространенная проблема, с которой сталкиваются производители, не имеющие надлежащего оборудования или методов производства. Можете ли вы определить проблему? Если вы заметили, что служебная труба находится не по центру кожуха, вы правы. Это серьезная проблема для монтажников, которым необходимо выполнить монтажные соединения на двух участках прямой трубы. Если вы приварите служебную трубу от одной секции трубы к другой, как правильно соединить внешние кожухи, которые теперь не соосны? Гибкие термоусадочные втулки для компенсации смещения? Не так уж здорово, не так ли?



Как избежать этих ошибок?

В качестве инженера-конструктора подземной гидравлической системы трубопроводов мы рекомендуем вам указать изоляцию из пеноматериала, которую можно визуально осмотреть, по всему периметру трубы на 360° и по всей длине секции трубы перед наложением кожуха.

.

Некоторые производители могут предположить, что они полагаются на рентгеновский контроль для контроля качества, но они проводят этот контроль только на небольшом образце производственного цикла. Если вас устраивает рентгеновский контроль как метод выявления производственного брака в трубе, обязательно укажите, что будет проверено 100% конкретной трубы, и отчеты по работе будут предоставлены на этапе подачи проекта.

После того, как вы указали удовлетворительный метод нанесения и испытания пеноизоляции, мы рекомендуем настаивать на том, чтобы все фитинги (отводы, переходники, тройники) были предварительно изготовлены производителем трубопроводной системы. Сборные фитинги выиграют от превосходной изоляции и предотвратят попадание воды через нестандартные «оболочки, применяемые в полевых условиях».

Наконец, убедитесь, что пена сохранит свою эффективность, установив диффузионный барьер между пеной и оболочкой. Это очень недорогая функция, которая существенно влияет на тепловые характеристики пены.
