требования к устройству, идеи по созданию прибора

Когда выходит из строя бытовая техника, не всех радует перспектива посещения сервис-центра и платы за работу по ремонту определенной суммы денег. Порой многим хочется научиться устранять мелкие неисправности самостоятельно. Но для большинства эта мечта так и остаётся неосуществленной. Мешает этому дороговизна профессионального паяльного оборудования. Ведь сегодня бытовая техника достигла такого уровня, что для ремонта телевизора недостаточно только паяльника и пинцета. В каждом приборе используются печатные платы, вернуть которым рабочее состояние можно, лишь имея под рукой надежное приспособление для пайки.

  • Основы пайки
    • Принцип работы
    • Особенности процесса отпаивания и припаивания
  • Требования к оборудованию для пайки
  • Фен из паяльника
  • Паяльный фен из автоприкуривателя

Многие пытаются выйти из этого непростого положения, делая паяльный фен своими руками. Однако вы должны учесть, что расходы на его изготовление для вас могут составить от 2 до 20 т. р. Но, пусть вам и предстоит впервые заниматься такой сложной работой, отказываться от нее всё равно не стоит

. Если вы сможете справиться с этой задачей, то у вас появится созданный своими руками инструмент, которым вы сможете воспользоваться не один раз для ремонта бытовой техники.

Основы пайки

Прежде чем вы приступите к изготовлению фена для пайки на основе паяльника или обычного фена, вам вначале не помешает узнать, как проходит сам процесс пайки с помощью этого инструмента. Благодаря этой информации вы избежите многих ошибок при сборке и сможете изготовить правильно функционирующий агрегат.

Принцип работы

  • Во время пайки феном на обрабатывающую поверхность воздействует струя горячего воздуха или излучения, вырабатываемого паяющим устройством.
  • Печатная плата, а также расположенные на ней микросхемы выполнены из пластика, которые с большим трудом поглощают тепло из воздуха.
  • Места пайки, а также металлические выводы микросхемы имеют металлическую основу. Они прекрасно проводят тепло и берут большую его часть из воздуха, подаваемого из сопла фена в область печатной платы.

Имейте в виду, что перед работой все прочие металлические элементы на плате, включая корпуса электролитических конденсаторов, теплоотводы микросхем, находящиеся в непосредственной близости к рабочей зоне, необходимо защитить от воздействия горячего воздуха или излучения при помощи специальных экранчиков из текстолита, которые необходимо предварительно зафиксировать на плате.

Особенности процесса отпаивания и припаивания

Теперь настала пора узнать, каким же образом осуществляется отпаивание или припаивание определённой микросхемы.

  • Первым делом нужно залудить контакты. В этом вам сможет помочь обычный паяльник — просто проведите им вдоль линии контактов.
  • Для припаивания вам понадобится припой ПОС и паяльная кислота. Эту работу вы можете выполнить и феном, однако для нанесения припоя вам в любом случае придется использовать паяльник.
  • На следующем этапе хорошенько очистите все дорожки между контактами иголкой. Это нужно, чтобы во время припаивания вы ненароком не запаяли дорожки между собой. Одновременно с этим нужно убедиться, что на плате отсутствуют запаянные между собой дорожки.
  • Далее можно переходить непосредственно к установке микросхемы на место. Для ее размещения вам понадобится пинцет, а ее закрепление выполняется при помощи паяльного фена, которым нужно равномерно прогреть все контакты.
  • Во время припаивания фен двигают вокруг микросхемы для равномерного разогрева всех контактов. Когда вы с этим справитесь, нужно аккуратно прижать микросхему пинцетом к плате и подуть на неё. Так вы остудите контакты и поможете им быстрее припаяться.
  • После этого берем иголку и выясняем, все ли контакты присоединились. Если с одним из них этого не произошло, то нужно запаять их и прочистить иголкой дорожки между контактами.

Проблем с отпаиванием микросхемы у вас возникнуть не должно. Для этого вам нужно перемещать фен вдоль припаянных контактов. После того как они все отойдут, можно снимать микросхему. Однако здесь вы должны убедиться, что все контакты были равномерно прогреты. Тогда они легко отсоединятся. Во время выполнения этой операции важно, чтобы не перегрелась микросхема, иначе она уже будет непригодна для дальнейшего использования.

Требования к оборудованию для пайки

  • Для обеспечения качественной работы выбираемое оборудование для пайки должно поддерживать определенный температурный режим.

Для микросхем допустимым является температурный диапазон от 190 до 240 градусов. Если во время припаивания температура окажется выше, то вы рискуете перегреть микросхему, из-за чего она станет неработоспособной. В результате вы не только напрасно потратите время, но и лишитесь дорогостоящей детали.

  • Еще одна характеристика, которой должно обладать оборудование для пайки, — стабильная площадь и струя нагрева.

По сравнению с миниатюрной паяльной станцией фен способен поддерживать необходимую температуру нагрева в струе воздуха, которая остается таковой даже при небольших изменениях расстояния между прибором и печатной платой. При работе феном площадь нагрева остаётся стабильной. Она определяется прямотекущей струей воздуха. Но по краям струи температура нагрева оказывается ниже минимально допустимой, из-за чего она не только не может навредить деталям схемы, но и расплавить припой.

Паяльный фен, который создает нестабильную струю горячего воздуха, имеющую форму конуса, которая начинает при приближении расширяться и сужаться при удалении, позволит вам быстро и качественно выполнить работу.

Часто мастера, решившие изготовить фен для пайки микросхем своими руками, не учитывают стабильность нагрева и равномерность потока воздуха, из-за чего им становится неудобно работать.

  • Еще одно требование — безопасность и удобство пользования.

Говоря о безопасности, имеется в виду, что вы не станете производить кардинальные изменения в конструкции имеющего электроприбора, нарушая заводскую схему проектирования узлов соединений, тем более если они имеют рабочее напряжение 220 В. Чтобы перестраховаться, вы можете подключать изготовленный своими руками прибор для пайки не напрямую, а через трансформатор, который можно сделать из блока питания компьютера. Тем самым вы обезопасите себя от серьёзных неприятностей.

Что же касается удобства в использовании, то здесь имеется в виду, что прибор должен быть послушным в ваших руках и не требовать больших усилий для выполнения тех или иных манипуляций. Фен должен иметь такое исполнение, чтобы ваша вторая рука оставалась свободной. Тогда с её помощью вы сможете держать пинцет или осуществлять другие необходимые действия.

Фен из паяльника

Известно немало случаев, когда у домашних мастеров получалось изготовить прибор для пайки из обычного фена для сушки волос, строительного фена и даже паяльника. Но в последнем случае приходится производить серьёзные переделки. Дело в том, что паяльник изначально не имеет специальных устройств подачи воздуха, а создать их гораздо сложнее, нежели нагревательный элемент.

Вне зависимости от того, какое из перечисленных выше устройств вы решили использовать в качестве основы для изготовления прибора для пайки своими руками, вам необходимо позаботиться о том, чтобы готовый фен мог поддерживать заданную температуру.

Если вы нашли хороший строительный фен с термостатом, то будьте готовы внести в его конструкцию определенные изменения. А это неизбежно приведет к тому, что температурная шкала на нём не будет отображать реальные показатели, создаваемые прибором на печатной плате.

Поэтому советуем вначале протестировать ваш самодельный прибор для пайки при помощи контактного цифрового термометра. Если после многочисленных испытаний температура останется в диапазоне 190−240 градусов, то это означает, что ваш фен готов к работе. Если же вы наблюдаете некоторые отклонения, то придётся дополнительно поработать над его конструкцией и довести температурные показатели до оптимальных.

Сложнее всего изготовить прибор для пайки из паяльника. Дело в том, что здесь придётся не только стабилизировать температуру, но и каким-то образом решить проблему подачи воздуха, а для этого вам придётся всё делать с нуля.

  • Для создания такого прибора для пайки вам понадобится нагревательный элемент, который располагают в стеклянной трубке, а уже через неё с другого конца будет подводиться воздух.
  • От жала паяльника придется избавиться.
  • Для надлежащей работы воздух должен поступать в трубку напрямую через спираль, которая, в свою очередь, будет его нагревать.
  • Второй конец трубки должен быть немного длиннее первого. Впоследствии к нему вы подключите шланг для накачки воздуха. В качестве подходящих механизмов, на которые будет возложена такая задача, можно выбрать переделанный аквариумный компрессор, выполненный своими руками мех из пластиковой бутылки, или можно вообще отказаться от таких приспособлений и нагнетать воздух ртом.

Поскольку при создании такого фена возникает больше всего проблем (настройка температурного режима, отсутствие возможности регулировки интенсивности нагрева), вам придётся потратить на его изготовление немало времени и сил, но даже в этом случае вы не будете уверены, что такой фен будет поддерживать настроенные вами показатели. Лучше всего в качестве основы использовать обычный дешевый строительный фен, а паяльник вы можете использовать для других целей.

Паяльный фен из автоприкуривателя

Если у вас не осталось других вариантов, то изготовить своими руками паяльный фен можно и из автомобильного прикуривателя.

Чтобы превратить его в устройство для пайки, понадобится приварить к нему удобную ручку и подать напряжение 12−14 В, которое можно получить из бортовой сети автомобиля.

При использовании такого самодельного фена рабочая поверхность будет нагреваться за счёт тепла, создаваемого инфракрасным излучением.

Фактически это приспособление даже феном для пайки считать некорректно. Это, скорее, паяльная мини-станция.

Этим феном вы сможете нагревать необходимые участки на печатной плате, а также паять расположенные на ней элементы. Но не ждите, что температура пайки при использовании такого фена будет оставаться стабильной. Температуру придется подбирать опытным путем, а зависеть она будет от расстояния между прикуривателем и областью пайки.

Ещё один недостаток такого самодельного паяльного фена — он будет нагревать не только нуждающиеся в пайке элементы, но и расположенные вблизи них участки. Поэтому работу таким феном обязательно осуществляют с использованием экранов. Плюсом такого приспособления является то, что вам придется вносить минимум изменений в конструкцию инструмента и понести мало расходов. Конечно, результат первой пайки вас может не удовлетворить, однако с опытом вы наверняка с этим справитесь и научитесь правильно использовать дополнительные экраны и не допускать перегрева микросхемы.

Выход из строя бытовой техники — неприятное событие, которое вынуждает владельцев обращаться в сервисные центры по ремонту, платя за их услуги немалую сумму денег. Но у кого-то может возникнуть желание научиться самому устранять мелкие неисправности. К сожалению, такой возможностью могут воспользоваться не все из-за отсутствия специального дорогостоящего оборудования.

Однако в действительности изготовить оборудование для пайки можно самостоятельно. Для этого можно использовать в качестве основы фен для волос, строительный фен или обычный паяльник. И не стоит пугаться трудностей, которые могут возникнуть во время превращения одного из вышеперечисленных устройств в прибор для пайки.

В сети имеется много схем, из которых можно понять, как даже без отсутствия специальных знаний изготовить из обычного прибора оборудование для пайки. Нужно только внимательно изучить все тонкости процесса и повторить его, после чего вам уже не понадобится при возникновении новой поломки бытовой техники обращаться в сервисные центры.

Как сделать самодельную паяльную станцию с феном своими руками: пошаговый процесс

Как начинающие радиомастера, так и те, кто изрядно поднаторел в этом деле, при пайке радиоэлектронных элементов сталкиваются с некоторыми трудностями. Купленный в магазине недорогой паяльник может «порадовать» перегревом, из-за которого на жале образовывается нагар, что ведет к неполноценному контакту с оловом на плате, также перегревается плата и отслаиваются дорожки. В этой статье напишем, как сделать самодельную паяльную станцию с феном своими руками, предоставив схемы сборки, видео и фотографии.

  • Изготовление контактного паяльника
  • Воздушный паяльник
  • Общие характеристики и принцип работы
  • Рекомендации по сборке
  • Техника безопасности и правила использования

Изготовление контактного паяльника

Данный вариант может считаться наиболее простым и дешевым. Эта конструкция регулирует на паяльнике напряжение, изменяя температуру нагрева жала. Опытным путем определяется производительность нагревателя и положение регулятора.

Процесс пайки можно настроить в соответствии с вашими потребностями и под определенный момент производства. Регулятором напряжения может выступать диммер для люстры. Единственный минус этой идеи – малый диапазон возможных температур на выходе. То есть для пайки лучше бы сделать диапазон напряжений – 200-220 В, а не 0-max. Скорее всего, понадобится доработать схему, добавить к основному резистору резистор «тонкой настройки».

Схема сборки в домашних условиях

Выпрямительный мост в этой схеме позволит поднять напряжение со 220 В на входе до 310 В на выходе. Данный вариант актуален для домашних мастеров, в доме которых низкое электрическое напряжение, что не позволяет паяльнику нагреваться до рабочей температуры. При отсутствии диммера его можно сделать самостоятельно.

Воздушный паяльник

Иногда при пайке нужно заменить SMD элементы, и паяльник с жалом для этого слишком велик. С этой целью применяется воздушное устройство, чей принцип работы аналогичен принципу работы обычного фена: поток воздуха подается принудительно через разогретый элемент к месту пайки, бесконтактно и равномерно разогревая припой.

Воздушный паяльник можно сделать из рабочего старого прибора – вместо жала вставить трубку от антенны, соответствующую старому жалу по размеру. Сделать паяльник так герметичным. Принудительную подачу воздуха обеспечивает аквариумный компрессор, через трубки для капельниц.

Для регулировки температуры воздушного потока можно использовать регулятор напряжения. Наилучший вариант при отсутствии лишнего рабочего паяльника – взять нерабочий инструмент, перемотать под напряжение 8-12 В. Данный способ предпочтителен с точки зрения электрической безопасности. Нихромом для нагревателя здесь может выступать кусок провода, спирали от электроплитки 0,8 мм, который намотан без нахлестов около 30 витков вместо старой. Мощность трансформатора должна быть не меньше 150 Вт.

Более затратным методом регулирования температуры на жале паяльника является поддержание температуры на жале. С этой целью дополнительно устанавливается термопара. Совмещение описанных самоделок позволит сделать универсальную паяльную станцию. Устройство будет иметь регулятор напряжения, с помощью которого регулируется вход на трансформаторе, что изменяет мощность нагревателя.

Когда нужно выпаять большую микросхему, и ее для этого нужно хорошенько и равномерно прогреть, рекомендуется работать самодельным термическим феном с регулятором температуры. Еще можно изготовить инфракрасную паяльную станцию, для чего нужны:

  • спираль нихрома;
  • керамический патрон для лампы.

Нихром подключен к понижающему трансформатору. Контроль температуры на поверхности деталей осуществляется терморегулятором.

Общие характеристики и принцип работы

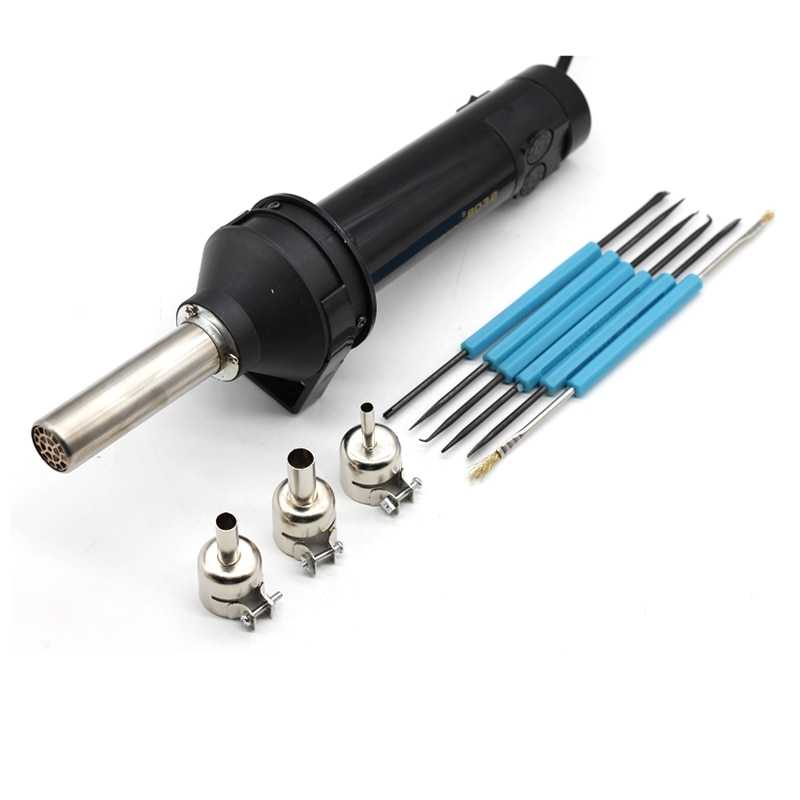

В схему паяльной станции с феном входит блок и манипулятор-термофен, где нагревается воздух. Устройства используются для ремонта сотовых телефонов и бытовой техники. Способы формирования потока воздуха такие:

  • Турбинные – воздух подается маленьким крыльчатым электромотором в термофене.
  • Компрессорные – воздух подается компрессором, расположенным в главном блоке.

Главным образом компрессорные станции отличаются от турбинных тем, что последние могут сформировать больший воздушный поток, но недостаточно проталкивают воздух через узкие отверстия. Компрессорные же станции более эффективны, когда воздух должен пройти через узкие насадки, используемые для пайки в труднодоступных местах.

Принцип работы станции: поток воздуха проходит через спиралевидный или керамический нагреватель в трубке термического фена, нагревается до требуемой температуры и через специальные насадки выходит на обрабатываемую деталь. Термофен способен обеспечить температуру воздуха 100-800°C. В современных станциях температура, мощность и направление воздушного потока легко регулируются.

В сравнении с прочими станциями (в частности, инфракрасными), недостатки термовоздушных станций следующие:

  • Поток воздуха может сдуть мелкие детали.
  • Неравномерный прогрев поверхности.
  • Требуются дополнительные насадки.

Преимуществом же является то, что турбовоздушные станции гораздо дешевле других.

Рекомендации по сборке

В домашних условиях проще и дешевле сделать станцию с феном на вентиляторе, где роль нагревателя играет спираль. Керамический нагреватель стоит дорого, а в случае резких изменений температуры может потрескаться. Компрессор сложно сконструировать самостоятельно, и его нельзя присоединить к фену, поэтому от главного блока придется проводить трубу для воздуха, что добавляет неудобств.

Нагнетателем послужит малогабаритный вентилятор (подойдет кулер от блока питания компьютера) возле ручки термического фена. К нему присоединяется трубка, в которой воздух нагревается и выходит на паяемый элемент. На торце кулера вырезается отверстие, через которое в трубку с нагревателем попадает воздух. С одной стороны кулер плотно закрывается, чтобы воздух во время работы шел лишь в трубку, а не выходил наружу. Нагнетатель монтируется в задней части фена.

Нагреватель собрать гораздо труднее. Нихромовая проволока спиралью накручивается на основание. Витки соприкасаться друг с другом не должны. Длина спирали рассчитывается из расчета того, что ее сопротивление должно равняться 70-90 Ом. Основанием может служить основание с низкой теплопроводностью и большой стойкостью к высоким температурам.

При конструировании фена много разных деталей могут быть взяты из старых домашних фенов. В каждом, даже простом и дешевом, устройстве есть слюдяные пластины, из которых для спирали собирается крестообразное основание. Также используются основания старых паяльников либо галогенных ламп для прожекторов. Основание на 5-7 см должно быть не занятым спиралью. От спирали по основанию отводятся концы. Затем эта часть плотно обматывается жаропрочной тканью.

Далее, из фарфора, керамики и подобных материалов делается трубка. Диаметр рассчитывается так, чтобы между ее внутренними стенками и спиралью оставался маленький зазор. Сверху на сопло наклеиваются термоизоляционные материалы:

  • стекловолокно;
  • асбест;
  • прочее.

Изоляция обеспечит больший КПД фена и позволит спокойно брать его руками.

Нагревательный элемент и трубка-сопло по отдельности соединяются с нагнетателем таким образом, чтобы воздух шел в сопло, а нагреватель находился внутри сопла посередине. Место скрепления сопла и нагнетателя изолируется во избежание пропускания воздуха.

По форме получившаяся конструкция напоминает пистолет. Для удобства к корпусу можно прикрепить держатели и ручки. Специальные насадки покупаются или вытачиваются из термостойкого металла. От изготовленного фена к главному блоку должны отходить четыре провода и выходить из задней части фена. Их рекомендуется собрать вместе и изолировать повторно.

В корпусе блока размещаются два реостата, один из которых регулирует мощность потока воздуха, а другой – мощность нагревательного элемента. Лучше, если выключатель для нагревателя и нагнетателя будет общим. Завершающее действие – устройство выхода для розетки.

Техника безопасности и правила использования

  • На рабочем месте важно соблюдать технику пожарной безопасности.
  • В процессе работы постарайтесь не допустить резкого изменения температуры нагревателя. Не трогайте нагревательный элемент и насадки фена.
  • Насадки меняйте после выключения и остывания фена.
  • Не допускайте попадания на термофен жидкости.
  • Обеспечьте хорошее проветривание рабочего места.

Паяльная станция-фен – довольно удобное приспособление, которое можно собрать самостоятельно. Несмотря на имеющиеся недостатки, это вполне пригодное устройство для ремонта бытовой техники.
