Тип: Цилиндрический двухступенчатый соосный редуктор. Мотор-редуктор 4МЦ2С-80 является электромеханическим приводом общепромышленного применения. Мотор-редуктор 4МЦ2С-80 предназначен для продолжительного режима работы S1 по ГОСТ 183 (8-24 часа/сутки) от сети переменного тока с частотой 50 или 60 Гц в следующих условиях: • вращение выходного вала в любую сторону без предпочтительности; • нагрузка – постоянная по значению, одного направления; • внешняя среда – неагрессивная, невзрывоопасная с содержанием непроводящей пыли до 10 мг/м3; • климатическое исполнение по ГОСТ 15150: У – для категорий 2 и 3; Т – для категории 2; УХЛ и О для категории 4 при работе на высоте над уровнем моря до 1000 м. Схема условного обозначения мотор-редуктора 4МЦ2С Условное обозначение мотор-редуктора 4МЦ2С-80 с межосевым расстоянием 80 мм, частотой вращения выходного вала 56 об/мин, мощностью электродвигателя 2,2 кВт, вариантом размещения в пространстве G 110, коническим концом выходного вала, климатического исполнения У, категории размещения 3, категории точности 2, номинального напряжения сети переменного тока 380 В: 4МЦ2С-80-56-2,2-G110-КУ3-2-380. При эксплуатации мотор-редуктора в реверсивном режиме включение обратного хода следует производить только после полной остановки исполнительного механизма (механизма, который приводится в действие мотор-редуктором). В случае пуска исполнительного механизма под нагрузкой необходимо использовать устройства плавного пуска (частотный преобразователь или софт-стартер). Основные технические характеристики мотор-редуктора 4МЦ2С-80
Фактическая частота вращения выходного вала мотор-редуктора 4МЦ2С-80 может отличаться от номинальной не более, чем на 10 %. Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности выходного вала, не должна отличаться от указанной более, чем на 5 %. Допускается комплектация мотор-редукторов другими двигателями, изготовленными по ТУ изготовителя. Принцип работы мотор-редуктора 4МЦ2С-80 Варианты исполнения мотор-редуктора 4МЦ2С-80 по способу монтажа:
Мотор-редуктор 4МЦ2С-80 – это объединенные в один компактный конструктивный модуль трехфазный асинхронный электродвигатель с короткозамкнутым ротором и двухступенчатый соосный цилиндрический редуктор. Опорами валов зубчатых передач служат радиально-упорные однорядные конические роликовые подшипники. Для смазки зубчатых колес и подшипников в мотор-редукторе 4МЦ2С-80 предусмотрена картерная смазка. Масло заливается через отверстие, закрываемое заливной пробкой-отдушиной до уровня отверстия, закрываемого контрольной пробкой. Слив масла производится через отверстие, закрываемое сливной пробкой. Требования безопасности. Мотор-редуктор 4МЦ2С-80 фланцевого исполнения должен иметь элементы защитного заземления (зануления), выполненные по ГОСТ 12.1.018 и ГОСТ 12.2.007.0. Электрооборудование мотор-редуктора должно быть пожаробезопасным. Вероятность возникновения пожара не должно превышать 10-6 в год по ГОСТ 12.1.004. Значения шумовых характеристик мотор-редукторов не должны превышать значений указанных в ГОСТ Р 509 68. При монтаже и эксплуатации мотор-редуктора 4МЦ2С-80 следует соблюдать следующие меры безопасности, выполнять работы в соответствии с требованиями ГОСТ 12.2003, ГОСТ 12. Течь масла по плоскостям разъема и уплотнения валов не допускается. Во время работы мотор-редуктора допускается образования масляной пленки без каллеобразования в вышеперечисленных местах в соответствии с ГОСТ 8752. Подготовка мотор-редуктора типа 4МЦ2С-80 к работе и порядок работы Перед монтажом очистить мотор-редуктор 4МЦ2С-80 от пыли и грязи, удалить антикоррозионную смазку с выходного конца вала. При монтаже следить, чтобы крепление мотор-редуктора 4МЦ2С-80 за лапы или фланец было прочным, затяжка болтов (гаек) должна производиться равномерно, с требуемым для используемой резьбы моментом. При непосредственном соединении мотор-редуктора с исполнительным механизмом валы должны быть точно отцентрированы. При соединении валов посредством эластичных муфт допускается их несоосность не более 0,04 мм и угловое смещение не более 0,03 мм на длине 100 мм. Правильная центровка необходима для предотвращения повреждения подшипников и исключения вибрации. Установка элементов соединения на цилиндрический выходной конец вала производить с предварительным нагревом их до 150-220 оС. Производить насадку ударами запрещено! Выходной вал мотор-редуктора 4МЦ2С-80 центрировать с валом исполнительного механизма с точностью, требуемой конструкцией элемента соединения. Во избежание чрезмерных радиальных нагрузок на вал, шестерни, звездочки или шкивы устанавливают, как показано на рисунке ниже. Перед пуском мотор-редуктора 4МЦ2С-80 необходимо: • заменить пробку на заливную пробку (отдушину), вложенную в клеммную коробку; • проверить дренажное отверстие в отдушине и, при необходимости, прочистить его; • отвернуть заливную пробку (отдушину) и контрольную пробку и, при необходимости, долить масло; доливку масла прекратить в момент начала вытекания масла из отверстия под контрольную пробку; • вытереть масло с поверхности мотор-редуктора, завернуть заливную пробку (отдушину) и контрольную пробку; • внутреннюю расконсервацию не производить. Пуск мотор-редуктора 4МЦ2С-80 без масла категорически запрещается ! Первый пробный пуск мотор-редуктора 4МЦ2С-80 производить без нагрузки для проверки правильности монтажа и направления вращения тихоходного вала. Для смазки рекомендуются минеральные трансмиссионные масла ТМ-3-9 (Тсп-10), ТМ-3-18 (Тсп-15К, ТАП-15В), ТМ-5-18 (Тсп-14гип, ТАД 17и) по ГОСТ 17479.2. Эксплуатация электродвигателя мотор-редуктора без защитной аппаратуры не допускается. Защитная аппаратура должна обеспечить защиту двигателя от коротких замыканий, от перегрузки (систематической и пусковой), от неполнофазных режимов. Повышение температуры обмотки статора, замеренное методом сопротивления по ГОСТ 11828, не должно быть более 90 оС. Места мотор-редуктора 4МЦ2С-80 с температурой наружных поверхностей выше 70 оС, доступные для обслуживающего персонала, должны быть ограждены или промаркированы символом и дополнительной табличкой с указанием температуры. Габаритные и присоединительные размеры мотор-редуктора 4МЦ2С-80
Техническое обслуживание мотор-редуктора 4МЦ2С-80 Техническое обслуживание мотор-редуктора 4МЦ2С-80 должно выполняться квалифицированным обслуживающим персоналом. Через первые 500 часов работы или два месяца эксплуатации, в зависимости от того, что произойдет раньше, произвести первую замену масла, последующие – каждые 2500 часов работы или через один год эксплуатации. При замене отработанного масла картер редукторной части рекомендуется промыть индустриальными маслами по ГОСТ 20799. В процессе эксплуатации мотор-редуктора, ежемесячно или через каждые 250 часов работы следует проверять затяжку резьбовых соединений и проверять чистоту отверстия в заливной пробке-отдушине. Возможные неисправности мотор-редуктора 4МЦ2С-80 и способы их устранения
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Новое поступление на склад.
Приведенные основные параметры относятся к мотор-редукторам с частотой питающей сети 50 Гц.
Уплотнением выходного вала служит резиновая армированная манжета.
3.002, ГОСТ 12.3.009, ГОСТ 12.2.007.0, ГОСТ 12.2.007.1.
Установить на конический выходной конец вала элемент соединения с исполнительным механизмом (шкив, шестерню, полумуфту), завести усик шайбы в шпоночный паз элемента, затянуть гайку и застопорить ее, отогнув один из краев шайбы на грань гайки.

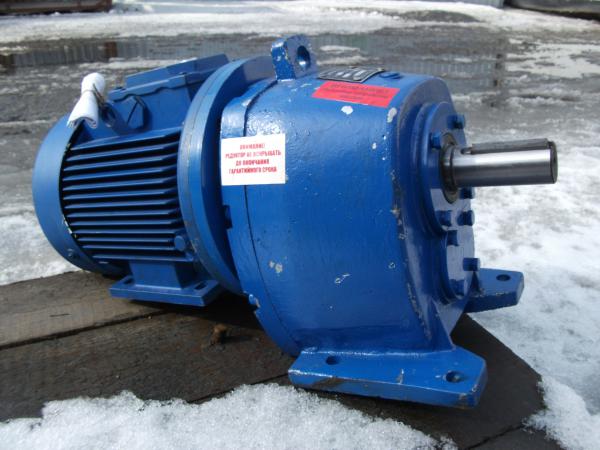

Цилиндрический мотор-редуктор 4МЦ2С в Челябинске
