Мотор-редуктор: описание, назначение – F&F GmbH

Если подготовить краткое описание мотор-редуктора — то это скомпонованный в единый блок электродвигатель и силовой редуктор, уменьшающий количество оборотов, но увеличивающий крутящий момент рабочего вала. Подобный электромеханический привод часто используется в современных машинах и механизмах, универсален для многих типов оборудования.

Навигация по статье

Применение

Цилиндрические мотор-редукторы

Червячные мотор-редукторы

Мотор-редукторы широко применяются в машинах и оборудовании:

• машиностроительных предприятий;
• сельского хозяйства;
• металлургических заводов;
• горнодобывающей промышленности;
• предприятий деревообработки;
• железнодорожного транспорта;
• легкой промышленности, а также во многих других сферах деятельности, где необходимо обеспечить преобразование электрической энергии в механическую при высоких требованиях к компактности.

В зависимости от типа редуктора, оборудование подразделяется на несколько видов — цилиндрические, планетарные, червячные, цилиндрическо-червячные, волновые, спироидные. Ниже мы рассмотрим описания мотор-редукторов цилиндрического и червячного типов, как наиболее широко применяемые в современном машиностроении.

Цилиндрические мотор-редукторы

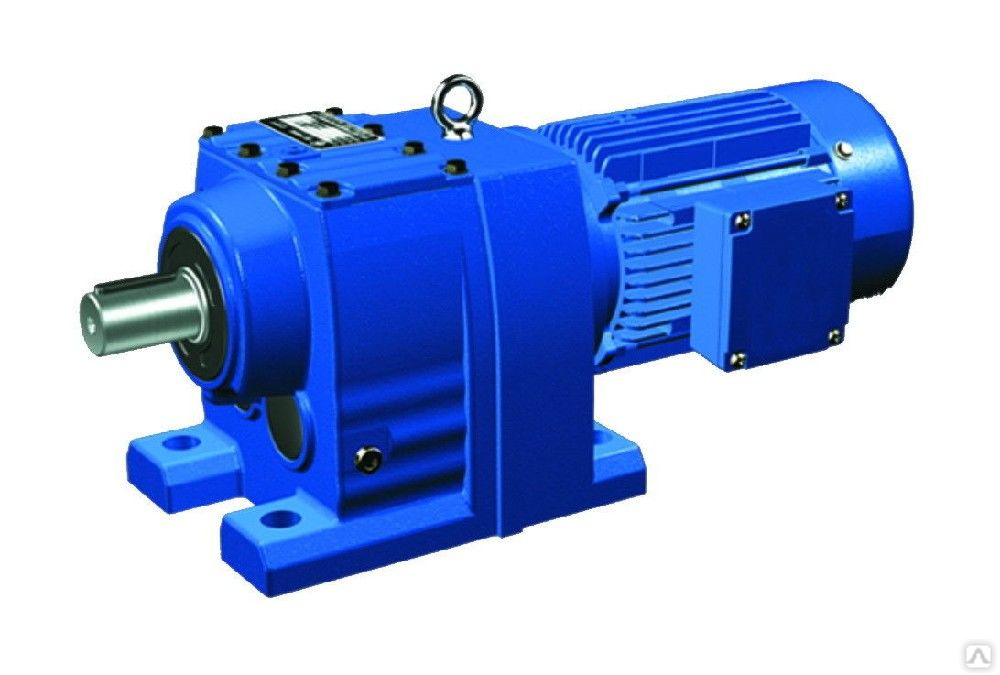

Цилиндрические мотор-редукторы — большая группа устройств, чьим характерным признаком является передача усилия посредством цилиндрических зубчатых передач.

Основные достоинства цилиндрических мотор-редукторов:

• Высокий коэффициент полезного действия. Особенностью цилиндрических передач является наиболее высокий КПД и, как следствие, энергетическая экономичность. Не зависимо от передаточного отношения КПД, как правило, равняется 98%.
• Высокая мощность. Возможность передачи значительного крутящего усилия практически без потерь.
• Минимальный люфт выходного вала, вследствие этого кинематическая точность цилинрических редукторов выше, чем червячных.
• Малый нагрев благодаря высокому КПД передач. Благодаря этому энергия не рассеивается, а переходит от источника к потребителю с минимальными потерями.
• Обратимость при любом передаточном числе, в любой момент есть возможность провернуть выходной вал.
• Стабильная работа при неравномерном характере нагрузки, при частых пусках-остановах. Благодаря этому цилиндрические мотор-редукторы широко применяются в машинах и оборудовании с пульсирующим характером нагрузки.
• Высокая надежность и долговечность.

Недостатки цилиндрических мотор-редукторов:

• Малое передаточное число на одной ступени — от i = 1:1 до 1:6.3. Для увеличения передаточного числа редуктора необходимо вводить дополнительные ступени, следовательно, увеличить и размер устройства.
• Шумность при работе. По этому показателю они значительно превышают червячные редукторы.
• Обратимость или отсутствие самостоятельного торможения. В ряде случаев это является достоинством, но может быть и недостатком, если требуется исключить возможность поворота выходного вала под действием наружных сил.

Червячные мотор-редукторы

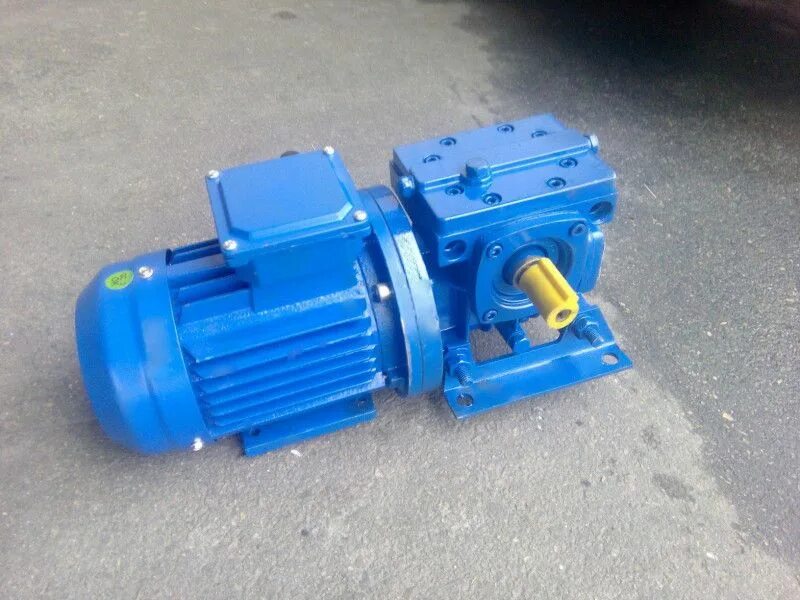

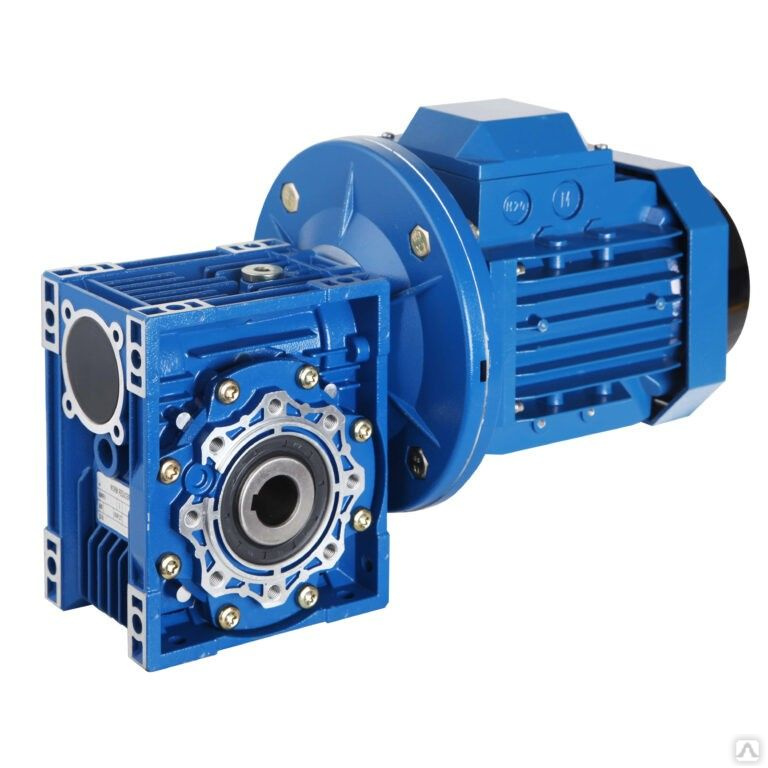

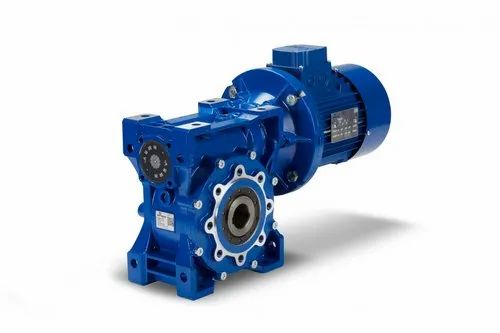

Начнем с описания мотор-редуктора червячного типа. Его основой является червячная передача — это передаточная ступень представляющая собой зацепление червяка, представляющего собой винт с нарезанной резьбой (близкий к трапециидальному профиль) с червячным колесом, косозубым со специальным профилем. Передача усилия осуществляется путем вращение червяка и перемещения его витков вдоль оси, которые толкают и зубья червячного колеса.

Основные достоинства червячных мотор-редукторов:

• Улучшенная компоновка. Причина — скрещивающиеся входной и выходной валы редуктора, что позволяет разместить привод на меньшей площади в сравнении с цилиндрическими редукторами при сопоставимых параметрах мощности и передаточного числа.
• Высокое передаточное число, достигающее значения 1:110. Благодаря этому у червячного мотор-редуктора значительно выше потенциал уменьшения частоты вращения и увеличения крутящего момента в сравнении с другими типами передач. Благодаря этому червячные передачи сравнительно проще и дешевле, если брать в качестве альтернативы цилиндрические при почти равных параметрах мощности и передаточного числа.
• Малая шумность при работе редуктора. Это определяется особенностями конструкции зацепления и важно при проектировании оборудования с высокими требованиями к шумности в процессе эксплуатации.
• Высокая плавность хода обеспеченная принципом червячной передачи.
• Самостоятельное торможение передачи. При отсутствии вращения винта и при передаточном числе более 35 ведомый вал невозможно провернуть. Данная особенность червячной передачи может играть как положительную, так и отрицательную роль и зависит от требований к конструкции оборудования.

Основные недостатки червячных мотор-редукторов:

• Уменьшенный коэффициент полезного действия в сравнении с КПД цилиндрического мотор-редуктора. При этом, чем выше передаточное число, тем меньше КПД редуктора. Причина в повышенном требовании между витками резьбы червяка и зубьями червячного колеса, что приводит к повышенным потерям энергии.
• Повышенный нагрев — следствие увеличенного расхода энергии. Поэтому в конструкции червячных редукторов имеются ребра охлаждения. Наиболее же крупногабаритные конструкции оснащаются и вентиляторными крыльчатками на свободном торце вала.
• Самостоятельное торможение. Как уже говорили выше, данное свойство может быть вредным, если необходимо провернуть выходной вал без включения привода.
• Ограниченная мощность в 60 кВт.
• Люфт выходного вала. Он присутствует во всех конструкциях редукторов, но именно в червячном имеет наибольшее значение. По мере износа он ещё более увеличивается.
• Меньший ресурс работы, чем у цилиндрических аналогов.
• Ограничения по равномерности нагрузки и частоте пусков/остановок. В отличие от цилиндрических редукторов червячные требуют намного более монотонный режим работы, без резких изменений нагрузки и частых остановок.

Другие статьи

Предохранительные муфты

Предохранительные муфты входят в число наиболее ответственных узлов привода, обеспечивающих не только передачу крутящего момента, но и защиту оборудования от чрезмерных нагрузок и др. нештатных ситуаций. Компания «Ф и Ф», в качестве официального представителя в России, предлагает большой выбор муфт одного из ведущих мировых производителей –  компании  FLENDER.

Привод для конвейера

В организации ритмичной работы технологической цепочки промышленных предприятий конвейер играет одну из главных, если не главную роль. При правильном проектировании и использовании надежного оборудования конвейер будет приносить огромную прибыль, при недочётах и непродуманном выборе производителя и поставщика – простои и материальные убытки.

Типы редукторов для химической промышленности

Разберемся, чем должны отличаться редукторы для химической промышленности и что следует учесть при выборе устройств.

Вернуться к списку статей

Мотор редукторы – где они используются и как работают?

Любой, кто когда-либо слышал о двигателях, используемых в промышленности, вероятно, слышал термин «мотор-редуктор».

Мотор редуктор – это приводная машина, которая состоит из мотора и механического редуктора, объединенных в единый агрегат.

Основное назначение мотор-редукторов – это, прежде всего, изменение скорости движущейся машины, изменение крутящего момента на выходном валу и передача привода. Чаще всего, это понижение скорости вращения вала и увеличение крутящего момента.

Высокие скорости вращения и относительно низкие крутящие моменты – вот основные характеристики типичных электродвигателей. Однако для того, чтобы их можно было эффективно использовать в качестве привода в промышленности, их параметры иногда должны быть прямо противоположными. Для этого и используются мотор-редукторы. Благодаря своей компактной конструкции мотор-редуктор занимает в несколько (а иногда даже в десятки или около того) раз меньше места, чем «разнесенная» система привода.

История появления мотор-редуктора

Идея объединения двигателя и механического редуктора была запатентована в 1928 году дизайнером и предпринимателем из Брухзаля – Альбертом Обермозером. С тех пор мотор-редукторы постоянно совершенствовались. Были изобретены разные типы мотор-редукторов.

Как работает мотор-редуктор?

Принцип работы мотор редуктора аналогичен работе стандартного редукторного электропривода. Момент вращения двигателя передается на ведущую шестерню, фактически установленную на валу мотора. Благодаря зубчатому зацеплению, вращающий момент преобразуется одним или несколькими ведомыми элементами, которые в свою очередь оказывают воздействие на вал технологического механизма.

Наиболее распространенными мотор-редукторами являются:

• Цилиндрические
• Плоские
• Червячные
• Планетарные

Преимущества мотор-редукторов

Важнейшим преимуществом мотор-редукторов являются небольшие габариты и размещение почти всей системы привода машины в одном месте, в одном корпусе. Конструктору не нужно сосредотачиваться на выборе или проектировании отдельных компонентов, он только выбирает мотор-редуктор из каталога унифицированных моделей на основе заданных параметров. Также стоит отметить надежность этих агрегатов, качественное оборудование очень редко выходит из строя. При грамотной эксплуатации, гарантированный ресурс работы может составлять десятки тысяч часов

Применение мотор-редукторов

Данный тип устройств чаще всего используются в промышленности, на заводах и производственных цехах. Практически каждый привод конвейерной ленты, транспортирующей тяжелые предметы, использует двигатель в сочетании с редуктором. Потому что здесь необходимо четко указать, что устройство обычно выполнено неразборным, т.е. двигатель и редуктор имеют общий корпус.

Хотя мотор-редукторы могут быть похожими внешне, часто они имеют разные параметры. Выбор подходящей модели зависит только от предпочтений покупателя. Чтобы оправдать все ожидания пользователя, производители мотор-редукторов могут изготавливать их по определенному заказу и индивидуально адаптируют к потребностям получателя.

В результате заказчик получает продукт, который представляет собой оптимальное индивидуальное решение.



Подробно об электродвигателе

Электродвигатель – это асинхронная электрическая машина, работающая в двигательном режиме

Как правильно выбрать преобразователь частоты?

Преобразователь частоты (или частотник, или ПЧ) – это электротехническая система, которая позволяет плавно регулировать скорость вращения асинхронных электродвигателей. Со времен…

Электродвигатели

Электродвигатели широко используются в промышленности. Рынок электроприводов – один из самых динамично развивающихся. За прошедшие годы было разработано множество типов электродвиг…

Что такое мотор-редуктор? Каково его использование? Почему TelcoGear?

Что такое мотор-редуктор?

Мотор-редуктор, также называемый мотор-редуктором или мотор-редуктором, представляет собой комбинацию системы редуктора или редуктора и электродвигателя. Спрашивая себя «что такое мотор-редуктор» или «что такое мотор-редуктор», вы на самом деле, вероятно, задаетесь вопросом, как мотор-редуктор может быть полезен для продуктов вашей компании или производственного предприятия. Мотор-редукторы эффективны, потому что вам нужно будет установить и эксплуатировать только одну систему вместо нескольких. Иногда неточно называемые «мотор-редукторы» или даже мотор-редукторы, мотор-редукторы обычно сочетают в себе эффективный двигатель, такой как двигатель с электрической коммутацией, с редуктором или редуктором. Эти комбинации мотор-редуктора — отличный способ свести к минимуму проблемы с выравниванием вашего мотора и его редуктора. Вам не нужно беспокоиться об отдельном поиске шестерен для двигателей; вместо этого вы можете работать с мотором и редуктором в одном: мотор-редуктор.

Свяжитесь с нами

Для каких целей используются мотор-редукторы?

Ваш прототип двигателя с редуктором? Вы рассматривали это как возможность? Мотор-редукторы могут быть спроектированы и интегрированы в огромное количество приложений. Независимо от того, нужен ли вашей компании двигатель с прямозубым редуктором, реверсивный мотор-редуктор, встроенный мотор-редуктор или даже трехфазный мотор-редуктор, Telco должна стать вашим поставщиком мотор-редуктора. Поскольку они тише и часто меньше, чем аналогичные компоненты, размещенные отдельно, они могут быть полезны в широком спектре промышленных и коммерческих приложений. Независимо от того, нужен ли вам мотор-редуктор меньшего размера на 110 В или мотор-редуктор на 2 л.с. больше обычного, нет особого смысла покупать и устанавливать отдельный редуктор для двигателей, которые вы используете.

Почему выбирают TelcoGear для мотор-редукторов в США?

Если вам нужна местная компания, на которую вы можете положиться в плане поставки модельных двигателей и редукторов для первоначального проектирования или мотор-редукторов для текущего производства, работа с продуктами и решениями TelcoGear — ваш лучший выбор! Мы разбираемся как в конструкции, так и в применении редукторов и двигателей, от мотор-редуктора высокой мощности до водонепроницаемого мотор-редуктора. У Telco есть опытные инженеры и надежные производственные партнеры, чтобы вы могли положиться на свой мотор-редуктор, несмотря ни на что.

TelcoGear не использует дешевые или ненадежные компоненты для наших мотор-редукторов. Не может быть никаких сомнений в том, что вам нужен металлический мотор-редуктор. Пластиковые компоненты в двигателях слишком подвержены поломкам и тепловым повреждениям. Также нет никаких сомнений в том, что долговечность как двигателя, так и шестерен очень важна для качества конечного продукта. Понимание важных элементов конструкции и производства, таких как регулирование скорости мотор-редуктора и мотор-редукторы и гипоидные мотор-редукторы со спиральными коническими шестернями, позволяет нашей команде гарантировать, что конечный продукт будет соответствовать вашим спецификациям и потребностям!

Мы можем помочь с проектированием и интеграцией эффективного асинхронного двигателя или любой подобной системы. Мы специализируемся на индивидуальных планах и продуктах, и наши сотрудники TelcoGear будут тесно сотрудничать с вашей компанией на каждом этапе проектирования и реализации. Не оставляйте проектирование и производство интегральных мотор-редукторов компаниям, у которых нет опыта, позволяющего производить такие же первоклассные продукты, как и их услуги; идти с лучшими, работая с Telco.

Свяжитесь с нами

Что такое редукторные двигатели? Какие существуют типы мотор-редукторов?

Что такое редукторные двигатели? Какие существуют типы мотор-редукторов?

[email protected] | Звоните сегодня: 763-383-6936

Разрез двигателя с планетарной передачей

Проще говоря, редукторный двигатель представляет собой электродвигатель, соединенный с коробкой передач. В большинстве случаев добавление редуктора предназначено для ограничения скорости вала двигателя и увеличения выходного крутящего момента двигателя. Шестерни преобразуют скорость вала и крутящий момент в определенных соотношениях с минимальными потерями эффективности, что позволяет создать идеальную выходную скорость и крутящий момент с помощью редуктора соответствующего размера и конфигурации. Редукторные двигатели используют мощность переменного тока (переменного тока) или постоянного тока (постоянного тока) в зависимости от типа электродвигателя, соединенного с коробкой передач.

Какие существуют типы мотор-редукторов?

Двумя наиболее распространенными типами мотор-редукторов являются прямоугольные мотор-редукторы, в которых используется червячная, коническая или гипоидная передача, и линейные мотор-редукторы, в которых обычно используются прямозубые или планетарные шестерни. Червячная, прямозубая и планетарная передача чаще всего используются во многих конструкциях мотор-редукторов. Редукторные двигатели можно приобрести с различными типами двигателей переменного или постоянного тока, и они доступны с различными передаточными числами для широкого спектра применений, таких как автоматические дверные приводы, оборудование для производства продуктов питания и напитков и робототехника.

Micro Motors – Micro Gear Motors

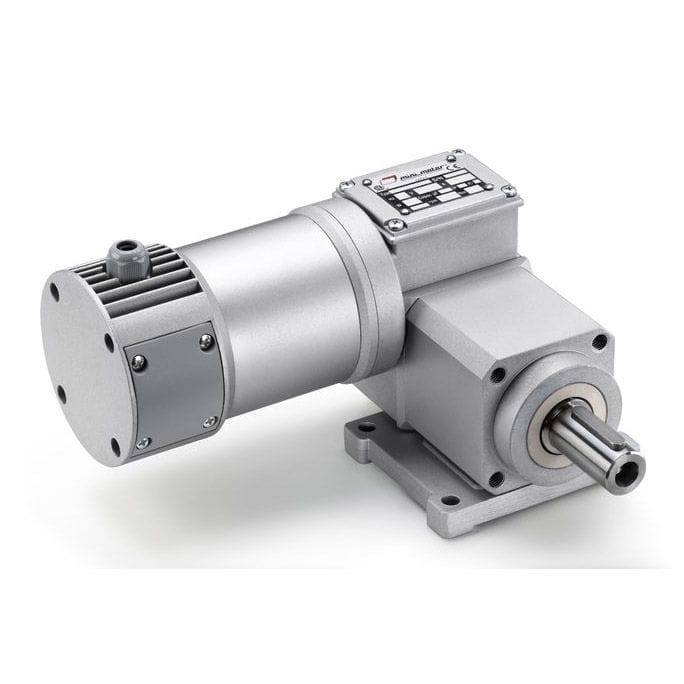

Мотор-редукторы с прямоугольным редуктором

Мотор-редукторы с гипоидным редуктором

Мотор-редукторы со смещенным валом

Как используются мотор-редукторы?

Мотор-редукторы используются в приложениях, требующих высокого выходного крутящего момента при более низких скоростях вращения вала, что охватывает широкий спектр приложений и сценариев. Редукторные двигатели используются во многих распространенных приложениях, таких как оборудование для передвижения пациентов, решения для точного сельскохозяйственного посева, приводы конвейеров, оборудование для замороженных напитков и медицинские инструменты.



В каких приложениях НЕ используются редукторные двигатели?

Из-за широкого использования электрических мотор-редукторов легче исследовать приложения, в которых они НЕ используются. Любое приложение, требующее высокой скорости вращения вала, например, вентиляторы, насосы и пускатели двигателей, не выиграет от использования мотор-редуктора, поскольку мотор-редукторы снижают скорость в пользу более высокого крутящего момента.
