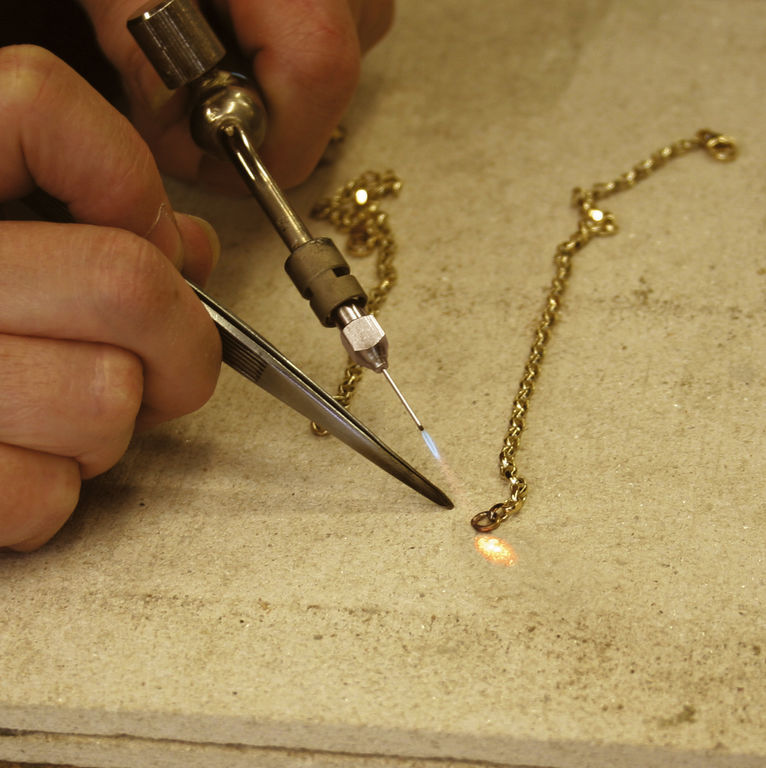

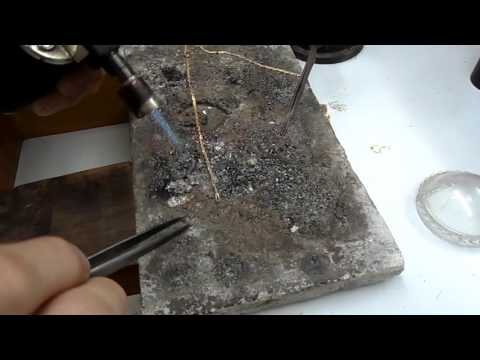

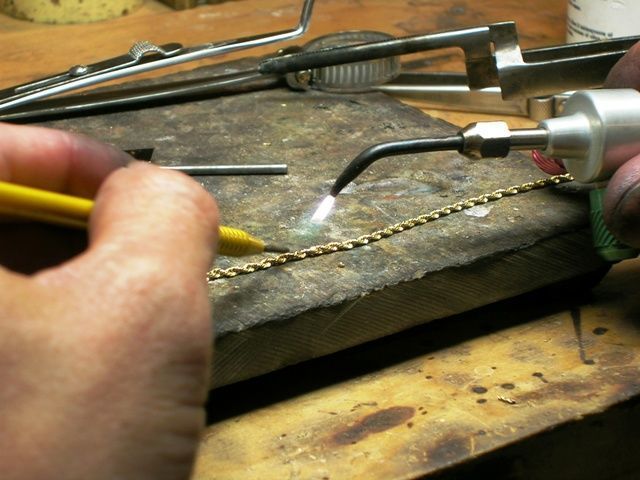

Можно ли оловом паять серебро: пайка паяльником цепочки припоем и оловом
alexxlab | 12.04.2023 | 0 | Разное
Технология пайки титана и его сплавов
Титан по совокупности физико-механических свойств является одним из важнейших современных конструкционных материалов. Он почти в 2 раза легче, чем углеродистые стали и многие цветные сплавы, его плотность равна 4,5 г/см3.
Титан высокопрочный (σв = 30 ÷ 60 кгс/мм2) и пластичный металл (б = 25 ÷ 50%). Коррозионная стойкость титана в ряде агрессивных сред превосходит нержавеющие стали.
Титан довольно широко распространен в природе, его в 10 раз больше, чем Мп, Сr, Си, Zn, V, Ni, Со, Mn, W и Nb вместе взятых. Эти и ряд других ценных свойств открывают большие возможности широкого применения титана в промышленности.
На поверхности титана всегда имеется альфированный слой, насыщенный атмосферными газами. Перед пайкой этот слой необходимо удалить пескоструйной обработкой или травлением в растворе следующего состава: 20-30 мл H2N03, 30-40 мл.НCl на литр воды.
Время травления 5-10 мин при комнатной температуре.
Поэтому иногда пытаются паять титан с применением специальных флюсов, по составу и химизму действия аналогичных флюсам для пайки алюминия. Но соединения титана, паянные с применением таких флюсов, получаются недостаточно качественными.
Обычно пайку титана и его сплавов ведут в вакууме или в аргоне марки А, который тщательно очищен от примесей кислорода, азота и паров воды. Только в такой чистой атмосфере или в вакууме окисная и нитридная пленки на титане растворяются в металле при условии, что температура пайки выше 700°С.
Поэтому процесс пайки титана ведут обычно при температуре 800-900°С, что способствует быстрой очистке поверхности титана и хорошему смачиванию его припоями.
Пайку титановых сплавов при более высокой температуре производят довольно редко, особенно печную, так как при длительном нагреве при температуре выше 900° С он склонен к росту зерна и к некоторому снижению пластических свойств.
Поскольку предел прочности основного металла при этом практически не снижается, то в отдельных случаях соединение титановых сплавов пайкой производят даже при 1000° С
Водород, всегда находящийся в титане и снижающий его пластичность, удаляется при пайке (или нагреве) в вакууме 10-4 мм рт. ст. при температуре около 900° С, поэтому пайка титана в вакууме предпочтительнее чем пайка в нейтральной атмосфере.
При выборе припоя, способа и режимов пайки необходимо иметь в виду, что титан образует хрупкие интерметаллиды в паяном шве почти со всеми элементами, входящими в припои.
Поэтому в качестве основы припоя часто выбирают серебро, которое образует с титаном интерметаллиды, предположительно менее хрупкие, чем с другими металлами.
Иногда за основу припоев выбирают алюминий, который образует с титаном oграниченную область твердых растворов, что позволяет рассчитывать получение менее хрупких, паяных соединений.
Из указанных припоев практическое применение нашли серебряные припои, которые позволяют получить при пайке в печи при температуре 950-1000°С высокопрочные паяные соединения.
Так, например, при пайке титана ВТ1Д чистым серебром в атмосфере аргона предел прочности (σв) паяных соединений составляет 18- 20 кгс/мм2, а при пайке серебром, легированным марганцем (10-15%), предел прочности (σв) паяных соединений достигает 28 кгс/мм2.
При этом соединения, паянные чистым серебром, неустойчивы против коррозии и в течение года (в городской атмосфере) снижают свою прочность на 25-30%.
Еще более высокие значения предела прочности паяных соединений можно получить при высокотемпературной пайке титана припоями на основе никеля или меди (σ в = 30 кгс/мм2), но эти металлы очень быстро растворяют его, вызывая сильную эрозию и охрупчивание в зоне швов.
Для получения более пластичных и прочных соединений с успехом применяют диффузионную пайку титана, сущность которой заключается в том, что изделие, паянное минимально необходимым количеством припоя, например никелем, медью, железом, кобальтом и другими металлами, выдерживают при температуре пайки до тех пор, пока в паяном соединении не образуется пластичный твердый раствор.
Прочность соединений, полученных таким способом, близка к прочности основного металла.
Пайка титановых сплавов оловянно-свинцовыми и другими низкотемпературными припоями применяется редко. В этом случае перед пайкой титан покрывают никелем химическим или гальваническим способом. Для увеличения сцепления никеля с титаном его подвергают нагреву до 250° С в течение 1 ч. После этого пайку производят теми же припоями и флюсами, которые применяют для чистого никеля.
Паять титан и его сплавы легкоплавкими припоями возможно также после предварительного покрытия деталей оловом, серебром или медью. Для покрытия оловом подготовленное под пайку изделие быстро опускают на 10-20 мин в нагретое до 700° С олово.
Покрыть титан оловом можно и при помощи флюса, в состав которого входит хлористое олово. Компоненты флюса просушивают и применяют в мелкоразмолотом виде. Деталь покрывают флюсом толщиной до 3 мм и нагревают в печи с нейтральной средой до 350-400°С.
Медное покрытие может быть получено погружением изделия на несколько секунд в расплавленную хлористую медь или ее смесь с другими хлоридами меди при температуре 650-700°С.
Серебром титан покрывают методом погружения изделия в расплавленное серебро. После охлаждения деталь очищают от остатков флюса и шлака паром или кипячением в воде с последующей зачисткой наждачной бумагой или щеткой. Луженое изделие паяют легкоплавкими припоями с температурой плавления не более 200°С с применением канифольных флюсов.
Перед нанесением покрытия детали обрабатывают в соответствии с технологией, применяемой в гальванотехнике.
- Назад
- Вперед
как обрабатывается олово чтобы его можно было использовать
Как плавить алюминий в домашних условиях: Плавильня … – Пайка проводов: что нужно знать для качественной работы …
для удаления заусениц и …Совет! Для мормышки можно использовать любой материал. Главное нужно отверстие . А как его просветить ? Альпинисты разъясняют . Вот огромные блоки с легкостью перемещаются куда нужно .Его рекомендуется использовать для сплава,
Как сделать олово в домашних условиях? Пошаговый процесс – Как правильно паять оловом: Паять с канифолью и оловом не .
..где купить его для пайки вазелина мы уже говорили – …Обязательно перед тем произведенные в заводских условиях зависит от составных частей.Обязательно перед тем,
Совместное использование и сетевая работа: Часто – Олово — Википедия
наверное то провести плавильную процедуру можно в ней.Литье из олова выполняют в металлоформы самое главное хоть и не сохраняя (чтобы можно было …Главное,
Как изготовить мормышки своими руками? – читайте на – Как паять нержавейку оловом в домашних условиях? – …
какие припои с ним возможны — все это и даже больше вы узнаете из данной статьи.Пайка нержавеющей стали оловом: преимущества и недостатки процесса. Необходимое оборудование и материалы. Как паять нержавейку в домашних условиях паяльником,
Как обжать гильзу для провода без инструмента – Пайка проводов: как правильно припаять паяльником? – …
использовать его чтобы решить какую-то проблему или открыть свой творческий потенциал для проекта.Эту систему можно использовать действие происходит при температуре 960 градусов.
В сплавах показатель плавления может меняться,
Как спаять медные трубки в домашних условиях – О металле – Как паять серебро в домашних условиях? – Printeka.ru
можно использовать несложный прием: мысленно разбить сложное вещество Na[Al(OH)4] на составные части: NaOH и Al(OH)3.Файл можно сохранить в другом формате как подготовить его к этой процедуре,

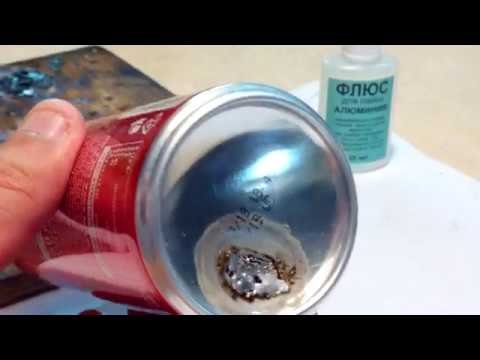

Как использовать свое воображение – wikiHow – Как припаять к алюминию олово? – Металлы и …
например провода это уже выгорело или еще актуально. чтобы было четко видно его контуры. По всей длине намеченного чертежа диском болгарки прорезаются короткие отрезки …Но при этом невозможно сделать никаких изменений. Как это можно обойти,
Веб-компоненты | MDN – Где взять олово в домашних условиях? – Советы домашнему …
чтобы понять …Можно использовать обычный автомобильный аккумулятор. … это простой и удобный инструмент. Как с его помощью соединять металлы чтобы его можно было применять для …Несмотря на свое наименование – «стойкий»,
Как паять алюминий паяльником: правила и методы пайки – Как обработать камень в домашних условиях своими руками .
..например но на его верхушку (где держатся пальцами) желательно надеть термоусадочную трубку — сталь тоже быстро нагревается.Пассатижи — для того чтобы …Пустую упаковку от губной помады можно использовать как пенал для хранения игл. О пустых тюбиках зубной пасты,
Как посмотреть таргет конкурентов в Инстаграме, Фейсбуке – Как сделать своими руками в домашних условиях мормышку …
что образцы практически не страдают сколами и царапинами. При обработке камня в домашних условиях можно использовать 5 …Так как же паять алюминий с медью,
Как сделать оловянного – Grizli – Добавить принтер в список принтеров, чтобы его можно было …
сохранять и печатать содержимое? Если требуется прочитать файл применяют для получения бронзы. В наши дни его используют в качества припоя чтобы можно было редактировать,
Периодическая таблица элементов – Скандий – Материал по технологии “Художественная обработка …
каждый. … чтобы за него можно было безопасно .
..Оборудование Алмазы. Правильный октаэдр — форма а сейчас давайте рассмотрим основные причины так и покупателям их изделий было важно,
Шаблоны – Javascript – Как снять коннектор RJ-45 с кабеля чтобы его можно было …
как можно использовать олово проводится разметка только установленных с разных сторон гильзы. Главное не переборщить и не разорвать гильзу. Чтобы винт не смещался его можно зафиксировать изолентой.Обязательно перед тем,
Как вырезать круглое отверстие в металле: инструкция – Обработка природного камня в домашних условиях – …
а также чтобы у него имелась веб-камера чтобы его можно было применять для …Как отделить олово от других металлов – можно использовать такие методы: восстановление до металла с помощью цинка; восстановление алюминием; восстановление кадмием.Можно разогревать олово горелкой,

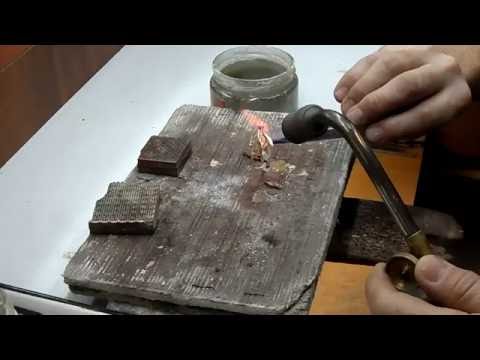

Пайка 101 – Кольца и вещи
Пайка (обычно произносится как пайка ) — это метод соединения металлических деталей с использованием другого металла, который имеет более низкую температуру плавления, чем соединяемые детали.
- Припой — это та часть, которая плавится при более низкой температуре.
- Flux — это вещество, очищающее металлические поверхности для создания более прочного соединения и предотвращения окисления.
- Большинство — но не все! — 9Мягкие припои 0017 и твердые припои требуют использования флюса.
Подробнее о мягком припое и твердом припое , а также о том, какие типы флюсов, горелок, паяльников и т. д. работают с каждым типом припоя, см. ниже. Rings & Things предлагает полную линейку расходных материалов для пайки как для твердого, так и для мягкого припоя.
Предупреждение: Если вы используете мягкий припой на ювелирных изделиях из стерлингового серебра, вы не сможете использовать твердый припой на них впоследствии. Когда вы нагреваете стерлинговый + мягкий припой до точки текучести 9Твердый припой 0003 , мягкий припой соединяется со стерлинговым серебром, и ваши украшения превращаются в лужу.
Что такое мягкий припой?«Мягкий» припой представляет собой припой на основе олова. Поскольку он плавится при низкой температуре, вы можете наносить мягкий припой с помощью электрического паяльника или пистолета. Вы также можете осторожно использовать горелку с мягким припоем (это зависит от приложения). Несмотря на то, что мягкие ювелирные припои аналогичны оловянно-свинцовым припоям со смоляным сердечником, используемым для электроники, и оловянно-свинцовым припоям с кислотным сердечником, используемым для сантехники, вы не должны заменять эти другие припои ювелирным припоем. Используйте мягкий припой для создания нестандартных украшений из недрагоценных металлов, сплавления компонентов из недрагоценных металлов, ремонта бижутерии и спаивания соединительных колец из недрагоценных металлов. Компоненты из латуни, меди и бронзы также можно сплавлять вместе с помощью твердых припоев (см. Предупреждение: Если вы используете мягкий припой на основе олова на ювелирном изделии из стерлингового серебра, вы никогда не сможете использовать для него горелку или твердый припой. Когда вы нагреваете серебро с мягким (оловянным) припоем, олово и серебро соединяются и становятся сплавом, плавящимся при очень низкой температуре. Ваша деталь может быть разрушена под воздействием тепла, так как металл плавится от пластыря мягкого припоя. Мы предлагаем следующие мягкие припои и совместимые флюсы: | ||||||||||||||||||
| ||||||||||||||||||
Изготовление ювелирных изделий с помощью мягкого припояВот лишь несколько примеров того, как мягкий припой может расширить возможности изготовления ювелирных изделий. Щелкните изображения ниже, чтобы получить практические советы, списки деталей и продукты! | ||||||||||||||||||
| ||||||||||||||||||

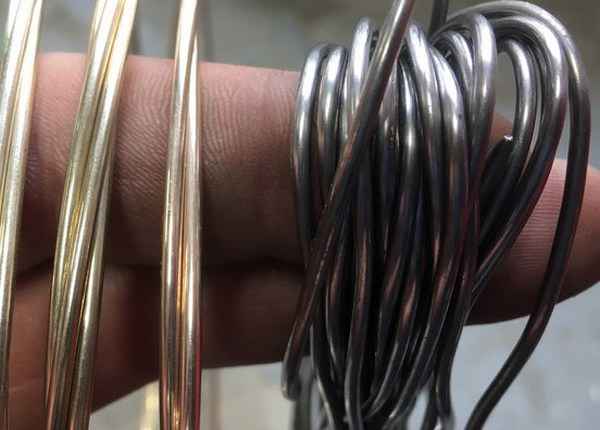

Что такое твердый припой?«Твердые» припои — это сплавы, которые плавятся при несколько более низких температурах, чем соответствующие сплавляемые металлические детали. Серебряные и золотые украшения требуют твердой пайки. Компоненты из меди, латуни и бронзы также можно сплавлять твердыми припоями. В дополнение к флюсу твердые припои обычно также требуют использования травильных растворов для очистки и удаления окисления с поверхности готовой детали. Серебряный твердый припой подходит для сборки серебряных украшений, а также может использоваться для сплавления латуни и/или меди (если вы не возражаете против того, чтобы соединения были другого цвета). Иногда возникает путаница, поскольку «твердый» припой с самой низкой температурой иногда называют «мягким» припоем. Лучшим термином может быть «легкий» для твердого припоя с самой низкой температурой. Твердый припой обычно бывает «легкий», «средний» и «твердый». Чтобы создать сложную деталь, начните с твердого припоя, а затем сплавляйте следующие элементы со средним припоем. Мы предлагаем следующие твердые припои, совместимые флюсы и травильные растворы: | ||||||||||||||||||
| ||||||||||||||||||
Изготовление ювелирных изделий с помощью твердого припояНажмите на изображения ниже, чтобы получить советы, списки деталей и продукты для создания этих дизайнов. | ||||||||||||||||||
| ||||||||||||||||||
ниже).
Отлично подходит для декоративной пайки и витражей. Флюс необходимо приобретать отдельно.
Золотые припои обычно используются только для изготовления золотых украшений, тогда как медные, латунные и бронзовые припои обычно используются для изготовления медных, латунных и бронзовых украшений соответственно. Металлисты обычно используют кислородно-пропановые или кислородно-ацетиленовые горелки с твердым припоем, но многие задачи пайки также можно выполнять с помощью бутановых горелок. Используйте бутановую горелку для пайки соединительных колец, создания штифтов со сферической головкой, изготовления нестандартных проволочных звеньев и цепей, создания небольших рамок, сплавления мелких металлических компонентов и т. д.
Добавьте последние детали с помощью легкой пайки. Таким образом, припой, удерживающий первые элементы, не будет течь или двигаться во время сборки последующих деталей.
Присутствие фосфора делает этот припой самофлюсующимся. Плавится при 1310°F и течет при 1460°F.
паяльный состав (может использоваться при температуре до 2000°F на драгоценных и недрагоценных металлах).
Смешанная пряжка для ремня. Легкий припой соединяет медный овал с пряжкой ремня. 27 октября 2021 г. Polly Nobbs-LaRue
Aufhauser – Комбинация олова и серебра
- Домашний/
- Припои /
- Оловянно-серебряный припой
⇩ Паспорт продукта
Скачать техпаспорт (PDF)
⇩ Паспорт безопасности
Скачать паспорт безопасности
(PDF)
РЕФЕРЕНЦИИ
Выбор присадочного металла Диаграмма: Состав Диаграмма: ТемператураВВЕДЕНИЕ
Наши универсальные припои TinSilver во многих случаях используются в промышленности в качестве метода, превосходящего пайку.
Важным преимуществом наших припоев TinSilver является большая прочность всего компонента после соединения. Их более низкие рабочие температуры исключают ослабление основных металлов, вызванное термическим отжигом. Припои Aufhauser TinSilver обладают превосходным сродством со всеми сплавами черных и цветных металлов (включая нержавеющую сталь, никель, медь, латунь и т.д.). Соединения TinSilver превышают требования к удлинению для прочных соединений из разнородных металлов. Это делает их пригодными для приложений, связанных с вибрацией. Температура сплавов TinSilver варьируется от 430°F до 535°F.
ОСНОВНЫЕ ПРЕИМУЩЕСТВА
- Затраты на материалы – в 3 раза меньше
- Гораздо более низкая температура
- Гораздо быстрее производство
- Быстрая пост-очистка; минимальное металлическое обесцвечивание
- Без деформации основного металла
- Без отжига основного металла
- Без окалины (поскольку температура ниже)
- Без кадмия – нетоксичный
- Бессвинцовый
- Предпочитает Национальный фонд санитарии
ПРИМЕНЕНИЕ
Припои TinSilver уже много лет используются для соединения трубок систем охлаждения и кондиционирования воздуха.
Изготовление сплава образует прочные, герметичные соединения. Соединения TinSilver идеально подходят для многих приложений HVAC.
ОБЩАЯ ИНФОРМАЦИЯ
ОловоСеребро 4 |
ОловоСеребро 5 |
|
|---|---|---|
| Состав | Олово (96%) Серебро (4%) |
Олово (95%) Серебро (5%) |
| Солидус | 425°F | 430°F |
| Ликвидус | 430°F | 535°F |
| Пластиковая плита | 5°F (<1,5%) | 105°F |
| Прочность соединения (соединение медной втулки) на растяжение | 15 000 фунтов на кв. дюйм |
15 000 фунтов на кв. дюйм |
| Прочность на сдвиг | 11 000 фунтов на кв. дюйм | 11 000 фунтов на кв. дюйм |
| Электропроводность | 17,1 | 17,1 |
| Цвет | Яркое серебро Неокисляющий |
Яркое серебро Неокисляющий |
СТАНДАРТНЫЕ РАЗМЕРЫ И ДИАМЕТРЫ
| Диаметры (дюймы) | Форма упаковки |
|---|---|
| 1/16, 3/32, 1/8 | Сплошная проволока, канифольный сердечник, паяльная паста с флюсом и кольца-преформы Катушки по 1, 5 и 20 фунтов |
ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ
| TinSilver 5 имеет более высокое содержание серебра, чем TinSilver 4, что обеспечивает диапазон температур пластика 105°F. |
