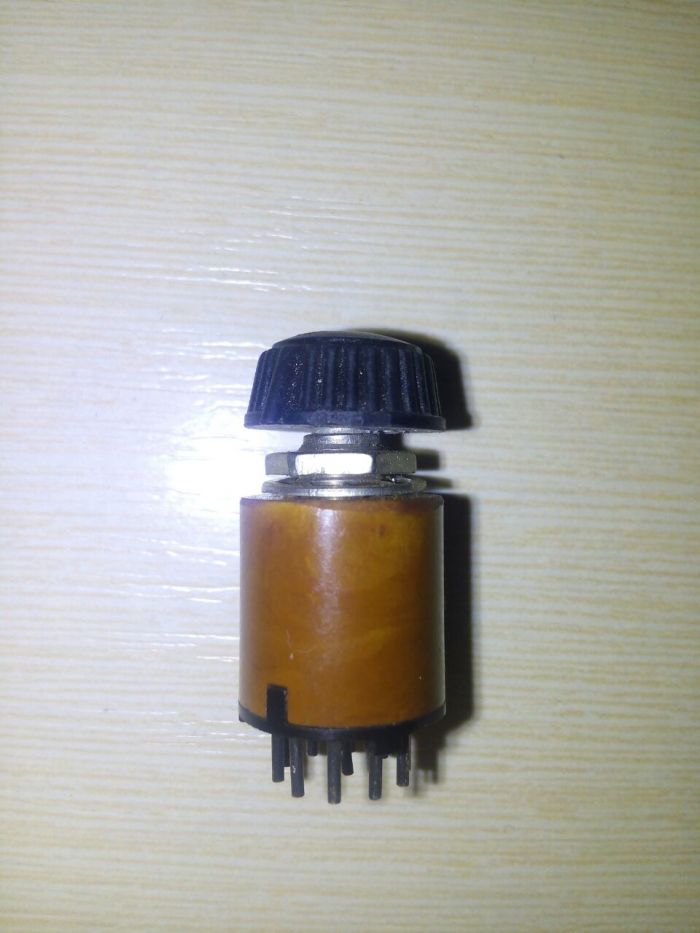

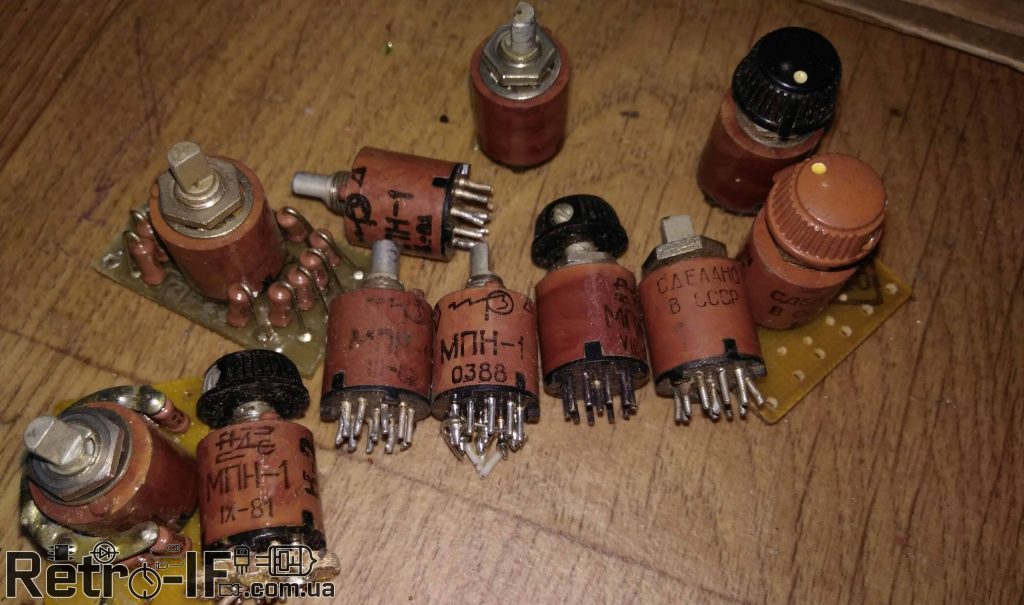

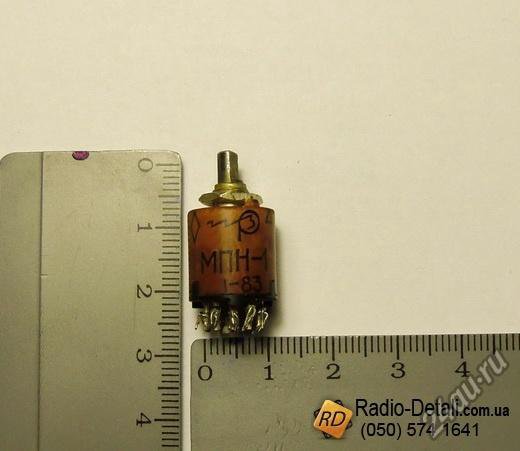

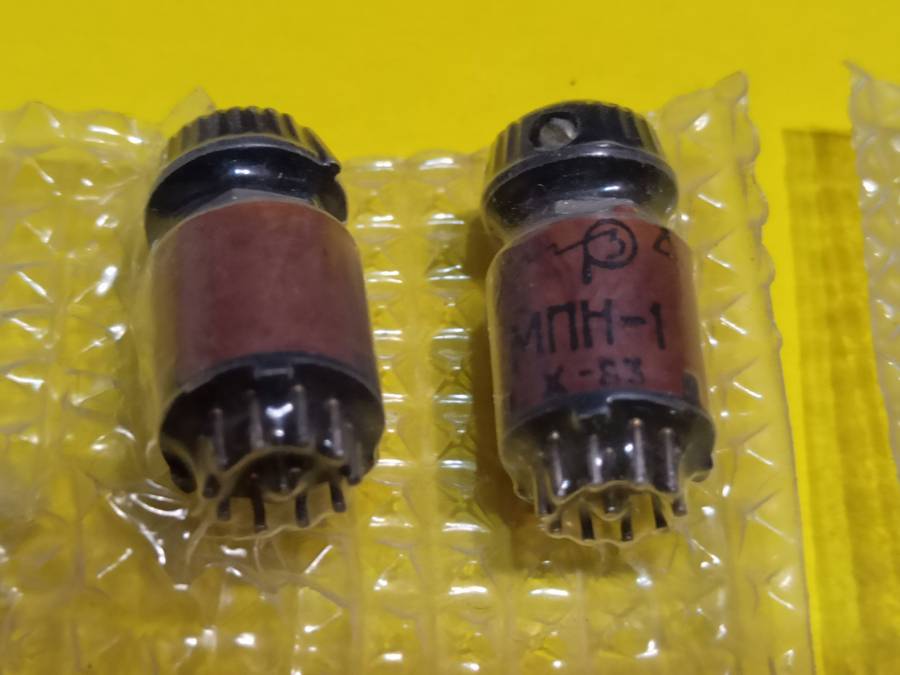

МПН-1 переключатель галетный

МПН-1 – малогабаритный низкочастотный переключатель предназначен для

коммутации электрических цепей постоянного и переменного тока в печатном и

объемном монтаже.

Вид климатического исполнения – УХЛ и В.

Переключатель МПН – 1 изготавливается по техническим условиям

ОЮЗ.602.067ТУ.

Переключатель МПН изготавливается в двух исполнениях:

– 10 положений, с круговым вращением ротора;

– 10 положений, с вращением до упора в крайних положениях.

Условное обозначение:

Переключатель МПН – 1 – 1 В ОЮЗ.602.067ТУ:

М – малогабаритный;

П – переключатель;

Н – низкочастотный;

1 – первая цифра, порядковый номер разработки;

1 – вторая цифра, круговое вращение ротора;

В – всеклиматическое исполнение, климатическое исполнение УХЛ на переключатель не нано-

сится.

Переключатель изготавливается с ручкой и без ручки, с крепежными деталями и без них.

При заказе к условному обозначению необходимо добавить “без ручки” или “без крепежа”.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Масса переключателя, г., не более: 8,5

Сопротивление электрического контакта переключателя должно быть, Ом, не более: 0,015

Сопротивление изоляции переключателя между любыми соседними контактами, любым

контактом и металлическими деталями крепления, МОм, не менее: 1000

Электрическая изоляция между любыми соседними контактами переключателя, любым

контактом и металлическими деталями крепления, должна выдерживать испытательное

напряжение переменного тока частотой 50Гц (эффективное значение), В, не менее: 500

Переключатели по конструкции не герметичны.

Момент переключения, необходимый для поворота приводного элемента из

одного положения в другое в направлении, как по часовой стрелке, так и

против, Н˖м: 0,02 – 0,12

Переключатели не должны иметь резонансных частот в диапазоне до 100 Гц.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Температура окружающей среды,

0С от – 60 до + 100

Относительная влажность воздуха для исполнения УХЛ при температуре 25 0С и ис-

полнения В при температуре 35 0С, %, не более: 98

Атмосферное давление рабочее:

– пониженное, Па (мм.рт.ст.):

– повышенное, Па (кгс/см

2

):

0,67˖103

(5)

29,7˖104

(3)

Синусоидальная вибрация в диапазоне частот 1–3000 Гц с амплитудой ускорения, g: 20

Акустические шумы:

уровень звукового давления в диапазоне частот 50 – 10000 Гц, дБ, не более: 150

Ударная прочность:

одиночные удары – пиковое ударное ускорение при длительности действия 0,1–1 мс, g: 1000

многократные удары – пиковое ударное ускорение при длительности действия 1–3 мс, g: 150

Линейное ускорение, g: 200

Минимальная наработка переключателя, часов: 5000

Минимальный срок сохраняемости, составляет 20 лет.
