Как сделать муфельную печь своими руками – подробная инструкция

Муфельная печь является нагревательным прибором, состоящим из огнеупорной камеры. Предмет помещается в муфель и видоизменяется под воздействием высоких температур. Сделать муфельную печь своими руками можно при помощи старой духовки или стиральной машины.

Содержание

1 Что представляет собой муфельная печь?
2 Создание корпуса муфельной печи
3 Изготовление муфеля
4 Как сделать нагревательный элемент?
5 Нагрев муфеля при помощи газа
6 Особенности сборки муфельной печи

Что представляет собой муфельная печь?

Муфельные печи используются в самых разных целях:

для переплавки металлов;
обжига керамических изделий;
для выравнивания деформированных поверхностей различных материалов;
выпаривания влаги из вещества;
быстрой и эффективной сушки различных изделий.

В зависимости от типа печи, можно нагреть объект до температуры от 100 до 2000 градусов. Муфельные печи чаще всего работают от газа или электричества. Но можно сконструировать устройство, которое будет функционировать от процесса горения дров или горючих веществ.

Муфель изготавливают из жаропрочных материалов, которые не пропускают продукты горения к помещенному в них веществу. В муфеле может происходить обработка не только в воздушной среде. Существуют муфельные печи с нагревом материала в вакууме. Вместо воздуха также могут использоваться такие газы, как водород, аргон, гелий или азот.

Герметичность камеры создает равномерное воздействие тепла на объект. Нагревается муфель достаточно долго, а также это требует больших энергозатрат.

Создание корпуса муфельной печи

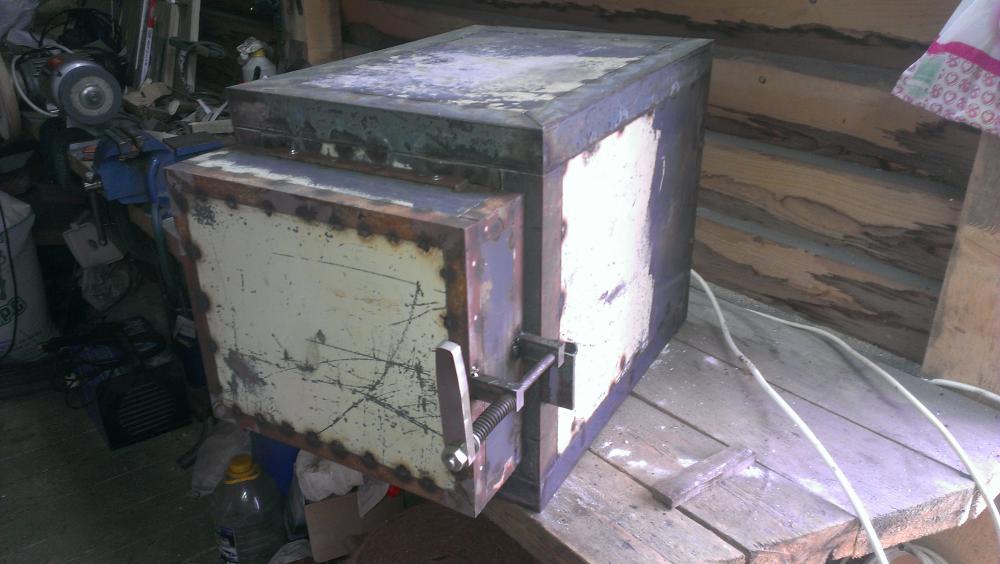

Корпус муфельной печи можно создать самому или же воспользоваться заготовками. В качестве заготовки можно использовать старую духовку, электрическую печь или прямого нагрева, холодильник, стиральную машину. Также обязательно стоит учесть, что необходимо удалить все детали из пластика, так как они не приспособлены к высоким температурам.

Корпус можно создать своими руками. Для этого подойдет листовой металл. Следует выбирать материал, толщина которого более двух миллиметров. Из него следует сделать прямоугольную коробку при помощи сварочного аппарата.

Для создания корпуса подойдет листовой металл

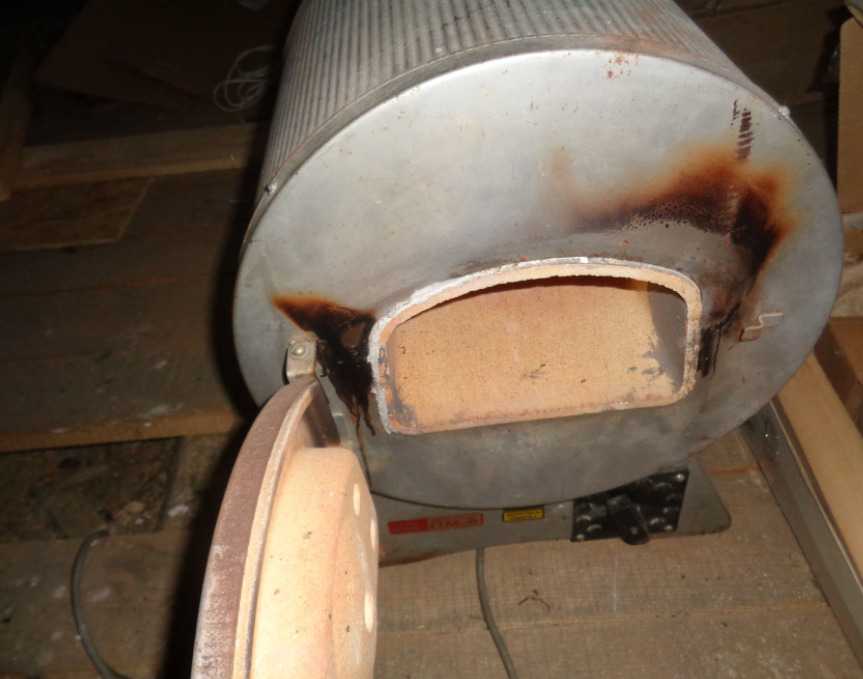

Если вы хотите сконструировать цилиндрическую муфельную печь, стоит изогнуть металл в радиус и заварить шов.

Чтобы защитить металл от коррозии, желательно покрыть печь специальной огнеупорной краской. Улучшит свойства печи специальный термоизоляционный слой. Он служит для уменьшения теплопотерь, тем самым увеличивая жар в камере. Для термоизоляционного слоя можно использовать базальтовую вату, а также перлит.

Изготовление муфеля

Чтобы самостоятельно сконструировать муфельную печь, в первую очередь стоит сделать огнеупорную камеру. Не каждый материал подойдет для этих целей.
Специальную камеру можно изготовить из шамотного кирпича. Он отлично подойдет как для прямоугольной, так и для цилиндрической печи. Правда, в форме цилиндра выложить кирпичи довольно сложно. Для этого необходимо вырезать при помощи болгарки одинаковые трапеции. Для небольшой печи понадобится около 7 кирпичей.

После стоит соединить их вместе при помощи проволоки, а также проверить, чтобы они плотно состыковывались. Неровности можно также подкорректировать при помощи болгарки. Далее следует выложить кирпичи в ряд и сделать несколько канавок для проволоки, которая в будущем будет нагревательным элементом. Важно сделать канавки таким образом, чтобы проволока нигде не соприкасалась. Для этого стоит на одном из кирпичей разместить углубления под наклоном. Канавки должны быть шириной в 7-8 миллиметров, расстояние между ними – не менее 2 сантиметров.

Соединяются кирпичи при помощи термостойкого клея. Также можно использовать смесь из глины, порошка шамотного кирпича и кварцевого песка.

Для изготовления муфеля подойдет и обычная глина, так как самодельная печь не будет работать с экстремальными температурами. Глина нуждается в предварительной обработке. Из картона или листа фанеры сконструируйте небольшой прямоугольник, который по размерам будет совпадать с задуманной муфельной камерой. Обязательно подсчитайте по размерам, будет ли данная камера свободно помещаться в корпус печи.

Макет камеры стоит покрыть снаружи глиной толщиной в несколько сантиметров. Глина должна высохнуть в течение 5 дней. После обязательным действием является обжиг глиняной конструкции. Лучше всего обжигать материал в угольной печи, так как необходима температура не менее 700 градусов. Если все условия будут соблюдены, получится достаточно прочная и огнестойкая камера.

Как сделать нагревательный элемент?

В качестве нагревательного элемента используется проволока. Можно использовать нихром или фехраль. Проволока из нихрома выдерживает до 1100 градусов. Но нихром может сгореть от малейшего контакта с воздухом. Фехраль может выдерживать температуру до 1300 градусов, при этом от воздуха проволока не портится.
Минимальный размер проволоки, которую нужно использовать – 1 миллиметр. В зависимости от типа муфельной камеры, различны способы прикрепления нагревательного элемента.

Муфель из керамики обматывают проволокой

Закрепляется нагревательный элемент на кожухе при помощи глины, расстояние между каждым витком должно быть около 2 миллиметров. Скрепляющий слой также следует сушить в течение нескольких дней и обжечь в угольной печи.

В шамотный муфель необходимо установить нагревательную спираль. Ее можно сделать самостоятельно из нихромной или фехральной проволоки. Для этого необходимо равномерно намотать проволоку на цилиндрический объект. Подойдет карандаш, тонкий пруток из металла или сварочный электрод. Диаметр спирали должен получиться в 6 мм.

Обязательно нужно следить за тем, чтобы витки не соприкасались друг с другом, иначе произойдет короткое замыкание. Спираль необходимо провести в специальных углублениях, проделанных в шамотном кирпиче. Обязательно нужно закрепить витки. Это можно сделать при помощи проволоки или изготовить замазку. Для замазки можно использовать глину. В корпусе сверлятся отверстия, через которые необходимо вывести концы проволоки. Для подключения спирали к сети нужно использовать кабель.

Нагрев муфеля при помощи газа

Самодельная муфельная печь может работать не только от электричества, но и под воздействием газовой горелки. Такой нагревательный элемент можно приобрести или же сделать самому.

Для создания газовой горелки необходима металлическая труба длиной в 10-15 сантиметров. Диаметр трубы не должен превышать несколько сантиметров. Сначала следует сделать возле края сквозное отверстие для подвода газовой трубки. Также перпендикулярно ему необходимо сделать несколько односторонних отверстий. Они необходимы для поджигания устройства.

Для газовой горелки вам понадобится металлическая труба длиной в 10-15 сантиметров

Газовая трубка изготавливается из меди, ее диаметр не превышает 0,8 сантиметра. На обоих концах трубки необходима резьба. Посередине устройства нужно сделать небольшое несквозное отверстие для выхода газа. Одно отверстие необходимо закрыть при помощи заглушки, к другому подвести газовый баллон. При совмещении элементов устройства обязательно следует установить клапан между шлангом и горелкой, так как он будет защищать конструкцию от возгорания.

Особенности сборки муфельной печи

Муфельную печь необходимо правильно собрать, чтобы она долго прослужила. Стоит воспользоваться несколькими основными рекомендациями:

Обязательно стоит укрепить наружную часть конструкции при помощи металлических вставок, так как муфельная камера является достаточно тяжелой.
Камера должна плотно прилегать к утеплителю основного корпуса.
Если вы изготавливали корпус самостоятельно, необходимо сделать дверцу из двойного листа металла, а также обязательно расположить на ней слой утеплителя.
При использовании в качестве основы старого духового шкафа, можно пренебречь слоем утеплителя, так как он уже предусмотрен конструкцией духовки.
Для безопасной работы муфельной печи необходимо подключать нагревательный элемент к автомату на 20-25 А.

Муфельная печь, сделанная своими руками, по температуре нагрева значительно уступает промышленным аппаратам. В ней нельзя переплавить металл, а также сложно работать со стеклом. Но агрегата, сделанного самостоятельно, будет вполне достаточно, чтобы совершить обжиг керамического изделия в домашних условиях. Главное не пренебрегать установкой защитных элементов от перепадов напряжения или утечки газа.

Муфельная печь для домашней мастерской своими руками

Муфельная печь для домашней мастерской своими руками

Основная часть печи — рабочая камера, или муфель, выполненный из огнеупорной глины. Его внутренние размеры 210х105х75 мм, а толщина стенок — 10 мм. Вылепливают его по заранее изготовленной форме. Это может быть коробка из картона, пропитанного стеарином. Глина наносится на нее изнутри. Если лепить снаружи, может образоваться трещина: ведь глина при сушке дает довольно большую усадку. Из той же глины следует вылепить и керамический элемент дверцы. После сушки на воздухе обе глиняные детали помещают в обычную промышленную школьную муфельную печь и досушивают в течение двух часов при температуре около 100°С. Далее их обжигают, постепенно повышая температуру до 900°С. Затем печь выключают и дают ей медленно охладиться вместе с деталями.

Обожженные муфель и элемент дверцы подгоняют друг к другу, аккуратно опиливая напильником и зачищая наждачной бумагой. Затем сверху на муфель наматывают 18 м нихромовой проволоки толщиной 0,75 мм, как можно точнее выдерживая интервал между витками. Чтобы обмотка не раскручивалась, первый и последний витки закорачивают. А чтобы не произошло замыкания, зазоры между витками тщательно промазывают глиной. Когда она подсохнет, делается вторая обмазка толщиной 10-15 мм глиной в смеси с асбестовой крошкой.

Готовый высушенный нагревательный элемент печи помещают в металлический корпус, изготовленный из стального листа миллиметровой толщины. Размер корпуса 270х180х180 мм. Для удобства сборки его лучше изготовить со съемными передней и задней крышками, которые крепятся на винтах. К передней крышке крепится на петле дверца, которая должна откидываться горизонтально. На дверце при помощи двух болтов через асбестовые прокладки устанавливается керамический элемент, а зазоры заделываются глиной. Концы нихромовой проволоки выводятся к задней крышке корпуса. На оба вывода должны быть нанизаны керамические изолирующие «бусы». Проволока присоединяется к штырьковому разъему. Такие разъемы, а также изолирующую керамику можно взять от старых неисправных электроприборов. К разъему будет присоединен стандартный шнур с вилкой для включения в электросеть. Все свободное пространство между нагревательными элементами и корпусом следует плотно забить асбестовой крошкой. Кроме того, в конструкции печи должна быть предусмотрена клемма заземления корпуса.

Для удобства работы в нагревательной камере можно сделать два небольших отверстия: одно на задней стенке — для установки термопары, другое на дверце — для наблюдений за внутренним пространством печи во время работы. Оба отверстия должны быть снабжены закрывающимися металлическими шторками. На дно рабочей камеры следует положить пластину-подкладку из тонкой нержавеющей стали.

Наша печь рассчитана на 220 В переменного тока. Она разогревается до максимальной температуры всего в течение часа и в сравнении с серийной школьной муфельной печью на 1 кВт • ч менее энергоемка. Вес ее около 10 кг, поэтому, когда в ней нет необходимости, она легко убирается в шкаф.

ВНИМАНИЕ! Прибор перед работой должен быть заземлен и установлен на асбестоцементную плиту вдали от легковоспламеняющихся предметов. Работать с печью можно только в сухих рукавицах, пользуясь специальными стальными щипцами с длинными ручками.

Автор: К. Скворцов
