Муфты 4КВТп, 4КВТп кабельные муфты, 4КВТп концевые кабельные муфты,

Кабельные концевые муфты внутренней и наружной установки для 4-х и 3-х жильных кабелей с бумажной маслопропитанной и пластмассовой изоляцией с броней или без брони на напряжение до 1 кВ.

Типы:
муфты 4КВТп (КНТп)-1
(для внутренней и наружной установки)
муфты 3КВТп (КНТп)-1
(для внутренней и наружной установки)

Концевые кабельные муфты внутренней и наружной установки 4КВТп(КНТп)-1 и 3КВТп(КНТп)-1 предназначены для оконцевания 4-х и 3-х жильных силовых кабелей с бумажной маслопропитанной и пластмассовой изоляциями с броней или без брони на напряжение до 1 кВ.

Кабельные муфты 4КВТп(КНТп)-1, 3КВТп(КНТп)-1 могут комплектоваться наконечниками под опрессовку или болтовыми наконечниками по согласованию с заказчиком.


Монтаж данных муфт может быть осуществлен для следующих основных типов кабеля: ААБЛ, ААШв, АСБ, АВБбШв, АВВГ, АПвВГ, ВБбШв, ВВГ, NYM, ПвВГ и их аналогов.

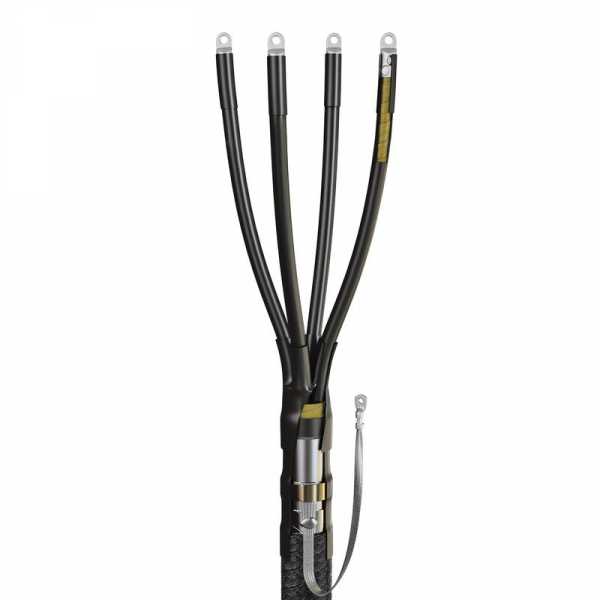

Описание конструкции концевой муфты

На разделанные жилы кабеля поверх жильной изоляции устанавливаются изолирующие трубки черного цвета.

Материал трубок обладает стойкостью к ультрафиолетовому излучению солнца и погодным условиям.

Для кабелей с броней используется комбинированная система заземления.

Базовая комплектация включает в себя роликовую пружину постоянного давления, используемую для крепежа провода заземления к металлической оболочке.

Крепеж на бронелентах кабеля осуществляется методом пайки.

Для сглаживания узла заземления используется высокоадгезивный герметик-заполнитель белого цвета.

Полная герметизация стволовой части муфты достигается установкой поясной манжеты, перекрывающей узел заземления и заходящей на защитный покров кабеля.

Корень разделки кабеля герметизируется изолирующей перчаткой.

На внутренней поверхности пальцев и корпуса перчатки нанесен термоплавкий клей.

После монтажа наконечников узлы «жила-наконечник» герметизируются концевыми изолирующими манжетами черного цвета с нанесенным слоем термоплавкого клея.

Для идентификации фаз используются цветные маркировочные трубки.



Наименование муфты

Тип установки

Рабочее
напряжение, кВ

Число жил
кабеля

Сечение жил
кабеля, мм²

Тип изоляции
кабеля

4КВТп (КНТп) 1-25/50

внутренняя/ наружная

1

4

25, 35, 50

бумажная
масл.пропитанная,
пластмассовая

4КВТп (КНТп) 1-70/120

внутренняя/ наружная

1

4

70, 95, 120

4КВТп (КНТп) 1-150/240

внутренняя/ наружная

1

4

150, 185, 240

3КВТп (КНТп) 1-25/50

внутренняя/ наружная

1

3

25, 35, 50

3КВТп (КНТп) 1-70/120

внутренняя/ наружная

1

3

70, 95, 120

3КВТп (КНТп) 1-150/240

внутренняя/ наружная

1

3

150, 185, 240







Отличительные особенности и преимущества:

1.       Материалы, из которых изготовлены термоусаживаемые компоненты кабельных муфт, обладают стойкостью к ультрафиолетовому излучению и погодным условиям.

2.       Использование герметика-заполнителя и наличие подслоя термоплавкого клея на всех термоусаживаемых компонентах кабельной муфты обеспечивают полную герметичность конструкции.

3.       Наличие цветных маркировочных трубок для идентификации фаз облегчает работу по фазировке кабеля.

4.       Наличие пружины постоянного давления для крепежа провода заземления на металлической оболочке (свинцовой или алюминиевой) обеспечивает быстрый и надежный монтаж. Предупреждает возможный риск повреждения бумажной изоляции под алюминиевой оболочкой в процессе пайки с использованием тугоплавкого припоя А.

5.       Комплект кабельной концевой муфты предполагает возможность монтажа 4-х жильного кабеля с одинаковым сечением жил и кабелей типа «3+1» с нулевой жилой меньшего сечения.

6.       Комплект муфты предполагает возможность монтажа 3-х жильных кабелей с бумажной маслопропитанной изоляцией с алюминиевой или свинцовой оболочкой при использовании металлической оболочки в качестве нулевого провода.

7.       Возможность использования одного комплекта термоусаживаемой муфты для различных типов кабеля.

8.       Комплект муфты универсален и позволяет использовать как наконечники под опрессовку, так и болтовые наконечники.

9.       Высокое качество комплектующих и используемых композиционных материалов.

10.   Полный перечень аксессуаров, необходимых для монтажа кабельной термоусаживаемой муфты.

Базовая комплектация муфты:

1.        Изолирующая перчатка*

2.        Изолирующие трубки*

3.        Манжеты изолирующие концевые*

4.        Маркировочные трубки*

5.        Поясная манжета*

6.        Провод заземления с наконечником

7.        Припой

8.        Паяльный жир

9.        Пружина постоянного давления

10.     Бандажная медная проволока

11.     Изоляционная лента (ПВХ)

12.     Наждачная бумага

13.     Салфетки обтирочные (х/б)

14.     Перчатки монтажника

15.     Инструкция по монтажу

16.     Комплектовочная ведомость

17.     Упаковочная коробка
*-термоусаживаемые компоненты

Структура условного обозначения















Если Вы не нашли интересующую Вас продукцию -
звоните: (495) 973-16-54, 973-65-17 или отправьте заявку по электронной почте:
[email protected]





zao-tehnolog.ru

Концевые термоусаживаемые муфты 3КВТп-10

выбор кабельных муфт по заданным параметрам
Тип: 3КВТп-10
  • Предназначены для оконцевания 3-х жильных кабелей:
    • с бумажной маслопропитанной изоляцией
    • с броней из стальных лент или без брони
    • с общей алюминиевой или свинцовой оболочкой
    • на напряжение 6 и 10 кВ
  • Соответствует требованиям ГОСТ 13781.0-86
  • Типы монтируемых кабелей:
    ААБл, (А)СБл, (А)СБГ, ААГ, (А)СГ, ААБв, (А)СБШв, ААШв, (А)СШв, ААБ2лШв, (А)СБ2лШв
  • Основные термоусаживаемые элементы муфты: перчатка, трубки жильной изоляции, концевые манжеты выполнены из трекингостойкого материала кирпично-красного цвета
  • Материал трубок устойчив к воздействию ультрафиолетовых лучей, обеспечивает эксплуатационную надежность в любых погодно-климатических условиях
  • Применение маслостойкого герметика со специальными свойствами обеспечивает герметизацию корня разделки кабеля и способствует выравниванию напряженности электрического поля
  • Термоплавкий клей, нанесенный на внутренние поверхности поясной манжеты, перчатки и концевых манжет, обеспечивает полную герметичность муфты после монтажа
  • Монтаж узла заземления осуществляется комбинированным способом. Базовая комплектация включает в себя пружину постоянного давления, используемую для крепежа провода заземления к металлической оболочке. Крепеж на бронелентах осуществляется методом пайки
  • При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок  необходимо дополнительно использовать «Комплект заземления КМПБ», соответствующий выбранной муфте.
  • Пружина постоянного давления обеспечивает быстрый и надежный монтаж провода заземления на металлической оболочке. Использование пружины исключает возможный риск термического повреждения бумажной изоляции под алюминиевой оболочкой в случае пайки с применением тугоплавкого припоя «А»
  • Комплект муфты универсален и позволяет использовать как кабельные наконечники под опрессовку, так и болтовые наконечники
  • Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ)
  • Выпускается по ТУ 3599-006-97284872-2006
➔Эксплуатационные характеристики (лет)
  • Гарантийный срок хранения: 2
  • Гарантийный срок эксплуатации: 7
  • Срок службы: 30
Дополнительная информация
Сертификация Документация на продукцию
Документация на продукцию
Вопросы и ответы
Вопросы и ответы
  • Можно ли использовать 10 кВ муфты для кабеля с бумажной маслопропитанной изоляцией на кабель изоляцией из сшитого полиэтилена?
    • Нет, нельзя. Поскольку значительные конструктивные различия этих двух кабелей не позволяют использовать одни и те же комплектующие, а различная система выравнивания электрического поля, экранирования, восстановления изоляции кабеля и системы заземления делают инсталляцию муфты на один вид кабеля совершенно невозможным на кабель другого вида изоляции.
  • Разница в муфтах на 1кВ и на 10кВ
    • Разделение в 10 кВ муфтах на муфты для кабеля с бумажной маслопропитанной изоляцией и муфты для кабеля с изоляцией из сшитого полиэтилена обусловлено кардинальными отличием конструктивных особенностей этих двух кабелей. Что, в том числе, серьезно влияет как на размеры кабеля, так и на систему экранирования. Что в свою очередь вынуждает использовать различные принципы и технологии изолирования, экранирования, выравнивания электрического поля, заземления и восстановления всех слоев кабеля для каждого вида изоляции кабеля. Тогда как в кабеле напряжением до 1 кВ конструктивные особенности минимальны, а основное различие состоим только в используемом материале. Поэтому одна и та же муфта на напряжение 1 кВ может быть смонтирована как на кабеле с бумажной, с ПВХ изоляцией, а так же с изоляцией из сшитого полиэтилена.
  • Отличия муфты от заделки
    • Ничем, это одно и то же. Бывает, что концевые муфты называют еще концевыми заделками. Часто при заказе муфт монтажники используют данное сленговое название.
  • Использование наконечников в муфтах
    • Можно. Все муфты «КВТ» изначально разрабатывались с учетом возможности выбора различных технологий соединения или оконцевания жил. С помощью болтовых наконечником и соединителей, либо наконечниками и гильзами под опрессовку. Завод «КВТ» гарантирует полную совместимость своих кабельных муфт с любыми наконечниками и соединительными гильзами существующего размерного ряда, технологии установки и материала жилы выпускаемой линейки «КВТ».
  • Комплектация муфт
    • При такой комплектации теряется принцип сокращения номенклатуры муфт за счет диапазонности (одна муфта может применяться сразу на несколько сечений кабеля) и универсальности к материалу токоведущей жилы (алюминиевая или медная). Муфты «КВТ» имеют комплектацию либо с болтовыми наконечниками или соединителями, диапазон сечений которых совпадает с диапазоном муфт, а так же имеющих возможность установки, как на медные, так и на алюминиевые жилы, либо комплектацию без каких-либо наконечников и соединителей. В последнем случае выбор метода соединения либо оконцевания жил предоставляется непосредственно монтажнику.
  • Отличия муфты холодной усадки от термоусаживаемой
    • Все зависит от конкретного места установки муфты и условий дальнейшей эксплуатации. Там где невозможно, по причинам безопасности, использовать открытое пламя или, вообще, любой нагревательный прибор достаточный для усадки термоусаживаемой муфты без использования муфты холодной усадки не обойтись. В свою очередь, если присутствуют особые требования к герметичности, то как нельзя лучше в таком случае подойдет термоусаживаемая муфта. Ну и, конечно же, нельзя не сказать про самое главное отличие этих двух технологий применяемых в кабельных муфтах – это цена. Муфты холодной усадки ощутимо выше в цене по сравнению с термоусаживаемыми муфтами. Поэтому, какую муфту выбрать, каждый должен определить для себя сам, учитывая вышеуказанные доводы.
  • Явление трекинга
    • Все дело в явлении трекинга. Трекинг – это процесс образования проводящих угольных дорожек на поверхности внешний изоляции высоковольтных муфт, вследствие совместного воздействия электрического напряжения, влажности и загрязнений. Таким образом, чем значительнее воздействие вышеуказанных факторов, тем выше риск выхода из строя концевой муфты. Вот почему принято разделять муфты от 10 кВ и выше на концевые муфты внутренней и муфты наружной установки. И дополнительно применять меры к усилению трекингостойкости изоляции в муфтах наружной установки. Как показывают исследования, явление трекинга в концевых муфтах наружной установки начинает проявляться уже при напряжении 3 кВ. Таким образом, в муфтах до 1 кВ деление по месту установки становиться не нужным. Из-за отсутствия необходимости определения, какая же муфта нужна, внутренняя или наружная, использования единой концевой муфты на напряжение до 1 кВ становиться наиболее удобной и практичной.
➔Сопутствующие товары
➔Сопутствующие товары
Информационные материалы
Информационные материалы
3КВТп-10-25/50 (КВТ) Кратность (мин. норма отпуска): 1 шт
код товара: 50348
25-50внутренняяс/без бронинетшт111,208.001,389.001,667.00
3КВТп-10-70/120 (КВТ) Кратность (мин. норма отпуска): 1 шт
код товара: 50351
70-120внутренняяс/без бронинетшт111,407.001,618.001,942.00
3КВТп-10-150/240 (КВТ) Кратность (мин. норма отпуска): 1 шт
код товара: 50352
150-240внутренняяс/без бронинетшт111,622.001,865.002,238.00
3КВТп-10-25/50(Б) (КВТ) Кратность (мин. норма отпуска): 1 шт
код товара: 50115
25-50внутренняяс/без брониестьшт111,575.001,811.002,173.00
3КВТп-10-70/120(Б) (КВТ) Кратность (мин. норма отпуска): 1 шт
код товара: 50116
70-120внутренняяс/без брониестьшт111,886.002,169.002,603.00
3КВТп-10-150/240(Б) (КВТ) Кратность (мин. норма отпуска): 1 шт
код товара: 50117
150-240внутренняяс/без брониестьшт112,279.002,621.003,145.00

всего позиций: 6

techelectro.ru

Концевая термоусаживаемая муфта 1КВТп, Нева-Транс Комплект

Назначение

Для оконцевания 3-х и 4-х жильных силовых кабелей с бумажной или с пластмассовой изоляцией, с броней или без брони, на напряжение до 1 кВ включительно. Универсальна в применении.

Эксплуатация

Устанавливается внутри помещений всех категорий влажности.

Имеет высокую эксплуатационную надежность и экологическую безопасность.

Cпособ и особенности монтажа

Монтируется на разделке кабеля методом термоусаживания основных деталей из модифицированного полимера, входящих в комплект муфты, с помощью горелки или высокотемпературного фена.

Предусматривает крепление провода заземления к металлической оболочке кабеля, имеющего бумажную изоляцию, с помощью пружины постоянного давления и терки, а к бронелентам методом пайки.

Сертификаты

Прошла необходимый комплекс независимых испытаний, на основании которых выданы сертификаты соответствия требованиям Госстандарта и пожарной безопасности РФ.

Маркировка и комплектация

Поставляется как в стандартной комплектации, так и с болтовыми наконечниками.

1КВТп-3х(16-25)
1КВТп-3х(35-50)
1КВТп-3х(70-120)
1КВТп-3х(150-240)

1КВТп-4х(16-25)
1КВТп-4х(35-50)
1КВТп-4х(70-120)
1КВТп-4х(150-240)

1КВТпН-3х(16-25)
1КВТпН-3х(35-50)
1КВТпН-3х(70-120)
1КВТпН-3х(150-240)

1КВТпН-4х(16-25)
1КВТпН-4х(35-50)
1КВТпН-4х(70-120)
1КВТпН-4х(150-240)

Муфта может быть выполнена на основе материалов,
не распространяющих горение с пониженным дымо-
и газовыделением.
Необходимо указывать при заказе.

Применяется для следующих основных марок силовых кабелей, их аналогов и модификаций:

ААБл, ААБ2л, ААБлГ, ААБ2лШв, ААГ, ААПл, ААП2л, ААП2лГ, ААП2лШв, ААШв, АСБ, АСБГ, АСБл, АСБ2л, АСБШв, АСБ2лШв, АСГ, АСКл, АСШв, СБ, СБл, СБГ, СБ2л, СБШв, СП, СПГ, СПШв, СШв

www.neva-trans.ru

Концевые кабельные муфты 4КВНТп-1

выбор кабельных муфт по заданным параметрам
Тип: 4КВНТп-1
  • Предназначены для оконцевания 4-х жильных кабелей:
    • с бумажной маслопропитанной или пластмассовой изоляцией
    • с броней или без брони
    • на напряжение до 1кВ
  • Соответствует требованиям ГОСТ 13781.0-86
  • Типы монтируемых кабелей: ААБл, (А)СБл, (А)СБГ, ААГ, (А)СГ, ААБв, (А)СБШв, ААШв, (А)СШв, ААБ2лШв, (А)СБ2лШв, (А)СКл
  • Комплект универсален и может быть использован для монтажа муфты как внутренней, так и наружной установки
  • Материалы, из которых изготовлены термоусаживаемые компоненты муфты, обладают стойкостью к ультрафиолетовому излучению и погодно-климатическим условиям
  • Монтаж узла заземления осуществляется комбинированным способом. Базовая комплектация включает в себя пружину постоянного давления, используемую для крепежа провода заземления к металлической оболочке. Крепеж на бронелентах осуществляется методом пайки
  • При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок  необходимо дополнительно использовать «Комплект заземления КМПБ», соответствующий выбранной муфте.
  • Пружина постоянного давления обеспечивает быстрый и надежный монтаж провода заземления на металлической оболочке. Использование пружины исключает возможный риск термического повреждения бумажной изоляции под алюминиевой оболочкой в случае пайки с применением тугоплавкого припоя «А»
  • Термоплавкий клей, нанесенный на внутренние поверхности поясной манжеты, перчатки и концевых манжет, обеспечивает полную герметичность муфты после монтажа
  • Комплект муфты универсален и позволяет использовать как кабельные наконечники под опрессовку, так и болтовые наконечники
  • Высокое качество комплектующих и используемых композиционных материалов
  • Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ)
  • Выпускается по ТУ 3599-006-97284872-2006
➔Эксплуатационные характеристики (лет)
  • Гарантийный срок хранения: 2
  • Гарантийный срок эксплуатации: 7
  • Срок службы: 30
Дополнительная информация
Сертификация Документация на продукцию
Документация на продукцию
Вопросы и ответы
Вопросы и ответы
  • Разница в муфтах на 1кВ и на 10кВ
    • Разделение в 10 кВ муфтах на муфты для кабеля с бумажной маслопропитанной изоляцией и муфты для кабеля с изоляцией из сшитого полиэтилена обусловлено кардинальными отличием конструктивных особенностей этих двух кабелей. Что, в том числе, серьезно влияет как на размеры кабеля, так и на систему экранирования. Что в свою очередь вынуждает использовать различные принципы и технологии изолирования, экранирования, выравнивания электрического поля, заземления и восстановления всех слоев кабеля для каждого вида изоляции кабеля. Тогда как в кабеле напряжением до 1 кВ конструктивные особенности минимальны, а основное различие состоим только в используемом материале. Поэтому одна и та же муфта на напряжение 1 кВ может быть смонтирована как на кабеле с бумажной, с ПВХ изоляцией, а так же с изоляцией из сшитого полиэтилена.
  • Использование наконечников в муфтах
    • Можно. Все муфты «КВТ» изначально разрабатывались с учетом возможности выбора различных технологий соединения или оконцевания жил. С помощью болтовых наконечником и соединителей, либо наконечниками и гильзами под опрессовку. Завод «КВТ» гарантирует полную совместимость своих кабельных муфт с любыми наконечниками и соединительными гильзами существующего размерного ряда, технологии установки и материала жилы выпускаемой линейки «КВТ».
  • Комплектация муфт
    • При такой комплектации теряется принцип сокращения номенклатуры муфт за счет диапазонности (одна муфта может применяться сразу на несколько сечений кабеля) и универсальности к материалу токоведущей жилы (алюминиевая или медная). Муфты «КВТ» имеют комплектацию либо с болтовыми наконечниками или соединителями, диапазон сечений которых совпадает с диапазоном муфт, а так же имеющих возможность установки, как на медные, так и на алюминиевые жилы, либо комплектацию без каких-либо наконечников и соединителей. В последнем случае выбор метода соединения либо оконцевания жил предоставляется непосредственно монтажнику.
  • Отличия муфты холодной усадки от термоусаживаемой
    • Все зависит от конкретного места установки муфты и условий дальнейшей эксплуатации. Там где невозможно, по причинам безопасности, использовать открытое пламя или, вообще, любой нагревательный прибор достаточный для усадки термоусаживаемой муфты без использования муфты холодной усадки не обойтись. В свою очередь, если присутствуют особые требования к герметичности, то как нельзя лучше в таком случае подойдет термоусаживаемая муфта. Ну и, конечно же, нельзя не сказать про самое главное отличие этих двух технологий применяемых в кабельных муфтах – это цена. Муфты холодной усадки ощутимо выше в цене по сравнению с термоусаживаемыми муфтами. Поэтому, какую муфту выбрать, каждый должен определить для себя сам, учитывая вышеуказанные доводы.
➔Сопутствующие товары
➔Сопутствующие товары
Информационные материалы
Информационные материалы
4КВНТп-1-25/50 (КВТ) Кратность (мин. норма отпуска): 1 шт
код товара: 57888
25-50внутр. +наружн.с/без бронинетшт111,025.001,179.001,415.00
4КВНТп-1-70/120 (КВТ) Кратность (мин. норма отпуска): 1 шт
код товара: 57890
70-120внутр. +наружн.с/без бронинетшт111,083.001,245.001,494.00
4КВНТп-1-150/240 (КВТ) Кратность (мин. норма отпуска): 1 шт
код товара: 57892
150-240внутр. +наружн.с/без бронинетшт111,209.001,390.001,668.00
4КВНТп-1-25/50 (Б) (КВТ) Кратность (мин. норма отпуска): 1 шт
код товара: 57889
25-50внутр. +наружн.с/без брониестьшт111,434.001,649.001,979.00
4КВНТп-1-70/120 (Б) (КВТ) Кратность (мин. норма отпуска): 1 шт
код товара: 57891
70-120внутр. +наружн.с/без брониестьшт111,729.001,988.002,386.00
4КВНТп-1-150/240 (Б) (КВТ) Кратность (мин. норма отпуска): 1 шт
код товара: 57893
150-240внутр. +наружн.с/без брониестьшт112,038.002,344.002,813.00

всего позиций: 6

techelectro.ru

Концевые муфты 10КВТп - МПК Энерго

Предназначена для оконцевания многожильных силовых кабелей с бумажной пропитанной изоляцией на напряжение до 10кВ.

Концевая термоусаживаемая кабельная муфта внутренней установки марки 10КВТп (10КВТпН).

Кабельная муфта марки 10КВТп монтируется на разделке кабеля методом термоусаживания деталей из модифицированного полимера, входящих в комплект муфты, с помощью горелки или высокотемпературного фена при температуре 120-140oС. Устанавливается внутри помещений всех категорий влажности. Эксплуатируется при температуре окружающего воздуха от -50oС до +50oС.

Кабельная муфта марки 10КВТп обладает высокой герметичностью, механической прочностью, химической, термической и трекингостойкостью, отличными электроизоляционными свойствами и множеством других достоинств. Муфта экологически безопасна, универсальна в использовании, проста в монтаже и имеет практически не ограниченный срок хранения.

В случае комплектации кабельной муфты марки 10КВТп универсальными болтовыми наконечниками со срывными головками с токопроводящей мастикой на контактных поверхностях типа НБ, которые используются для оконцевания кабеля как с алюминиевыми, так и с медными жилами, в обозначении кабельной муфты добавляется буква «Н», к примеру 10КВТпН-3х(70-120). Так же возможна комплектация муфты медными или алюминиевыми наконечниками необходимого размера под пайку или опрессовку.

Базовая комплектация муфты включает в себя детали для монтажа узла заземления комбинированным способом, а именно поводок заземления крепится к металлическим оболочкам кабелей с помощью пружин постоянного давления, а к бронелентам кабеля методом пайки.

Комплект кабельной муфты марки 10КВТп включает в себя все материалы и изделия, необходимые для полноценного оконцевания кабеля, однако по требованию заказчика он может быть дополнен любыми аксессуарами, которые нужны конкретному потребителю.

Кабельная муфта марки 10КВТп упаковывается по одному комплекту в плотном полиэтиленовом пакете или гофрокоробке по желанию заказчика.

Кабельная муфта марки 10КВТп представляет собой самое последнее поколение термоусаживаемых кабельных муфт с прекрасными эксплуатационными характеристиками, отвечающими высоким современным требованиям, предъявляемым к оконцеванию силовых кабелей.

mpkenergo.com

ТД КВТ Концевые термоусаживаемые муфты 3КВТп-10

Можно ли использовать 10 кВ муфты для кабеля с бумажной маслопропитанной изоляцией на кабель изоляцией из сшитого полиэтилена?

Нет, нельзя. Поскольку значительные конструктивные различия этих двух кабелей не позволяют использовать одни и те же комплектующие, а различная система выравнивания электрического поля, экранирования, восстановления изоляции кабеля и системы заземления делают инсталляцию муфты на один вид кабеля совершенно невозможным на кабель другого вида изоляции.

Почему в 10 кВ муфтах есть разделение на бумагу и сшитый полиэтилен, а в муфтах до 1 кВ такого разделения нет?

Разделение в 10 кВ муфтах на муфты для кабеля с бумажной маслопропитанной изоляцией и муфты для кабеля с изоляцией из сшитого полиэтилена обусловлено кардинальными отличием конструктивных особенностей этих двух кабелей. Что, в том числе, серьезно влияет как на размеры кабеля, так и на систему экранирования. Что в свою очередь вынуждает использовать различные принципы и технологии изолирования, экранирования, выравнивания электрического поля, заземления и восстановления всех слоев кабеля для каждого вида изоляции кабеля. Тогда как в кабеле напряжением до 1 кВ конструктивные особенности минимальны, а основное различие состоим только в используемом материале. Поэтому одна и та же муфта на напряжение 1 кВ может быть смонтирована как на кабеле с бумажной, с ПВХ изоляцией, а так же с изоляцией из сшитого полиэтилена.

Чем отличается концевая муфта от концевой заделки?

Ничем, это одно и то же. Бывает, что концевые муфты называют еще концевыми заделками. Часто при заказе муфт монтажники используют данное сленговое название.

Можно ли использовать наконечники и гильзы под опрессовку в муфтах «КВТ»?

Можно. Все муфты «КВТ» изначально разрабатывались с учетом возможности выбора различных технологий соединения или оконцевания жил. С помощью болтовых наконечником и соединителей, либо наконечниками и гильзами под опрессовку. Завод «КВТ» гарантирует полную совместимость своих кабельных муфт с любыми наконечниками и соединительными гильзами существующего размерного ряда, технологии установки и материала жилы выпускаемой линейки «КВТ».

Почему у «КВТ» нет муфты с комплектацией наконечниками и соединителями под опрессовку?

При такой комплектации теряется принцип сокращения номенклатуры муфт за счет диапазонности (одна муфта может применяться сразу на несколько сечений кабеля) и универсальности к материалу токоведущей жилы (алюминиевая или медная). Муфты «КВТ» имеют комплектацию либо с болтовыми наконечниками или соединителями, диапазон сечений которых совпадает с диапазоном муфт, а так же имеющих возможность установки, как на медные, так и на алюминиевые жилы, либо комплектацию без каких-либо наконечников и соединителей. В последнем случае выбор метода соединения либо оконцевания жил предоставляется непосредственно монтажнику.

Какую муфту выбрать, холодной усадки или термоусаживаемую?

Все зависит от конкретного места установки муфты и условий дальнейшей эксплуатации. Там где невозможно, по причинам безопасности, использовать открытое пламя или, вообще, любой нагревательный прибор достаточный для усадки термоусаживаемой муфты без использования муфты холодной усадки не обойтись. В свою очередь, если присутствуют особые требования к герметичности, то как нельзя лучше в таком случае подойдет термоусаживаемая муфта. Ну и, конечно же, нельзя не сказать про самое главное отличие этих двух технологий применяемых в кабельных муфтах – это цена. Муфты холодной усадки ощутимо выше в цене по сравнению с термоусаживаемыми муфтами. Поэтому, какую муфту выбрать, каждый должен определить для себя сам, учитывая вышеуказанные доводы.

kvt-electro.ru

Муфта 3КВТп-1, 3КВТп-1 кабельная муфта. 3КВТп-1 концевая муфта кабельная

Кабельные концевые муфты внутренней и наружной установки для 4-х и 3-х жильных кабелей с бумажной маслопропитанной и пластмассовой изоляцией с броней или без брони на напряжение до 1 кВ.

Типы:
муфты 4КВТп (КНТп)-1
(для внутренней и наружной установки)
муфты 3КВТп (КНТп)-1
(для внутренней и наружной установки)

Концевые кабельные муфты внутренней и наружной установки 4КВТп(КНТп)-1 и 3КВТп(КНТп)-1 предназначены для оконцевания 4-х и 3-х жильных силовых кабелей с бумажной маслопропитанной и пластмассовой изоляциями с броней или без брони на напряжение до 1 кВ.

Кабельные муфты 4КВТп(КНТп)-1, 3КВТп(КНТп)-1 могут комплектоваться наконечниками под опрессовку или болтовыми наконечниками по согласованию с заказчиком.


Монтаж данных муфт может быть осуществлен для следующих основных типов кабеля: ААБЛ, ААШв, АСБ, АВБбШв, АВВГ, АПвВГ, ВБбШв, ВВГ, NYM, ПвВГ и их аналогов.



Описание конструкции концевой муфты

На разделанные жилы кабеля поверх жильной изоляции устанавливаются изолирующие трубки черного цвета.

Материал трубок обладает стойкостью к ультрафиолетовому излучению солнца и погодным условиям.

Для кабелей с броней используется комбинированная система заземления.

Базовая комплектация включает в себя роликовую пружину постоянного давления, используемую для крепежа провода заземления к металлической оболочке.

Крепеж на бронелентах кабеля осуществляется методом пайки.

Для сглаживания узла заземления используется высокоадгезивный герметик-заполнитель белого цвета.

Полная герметизация стволовой части муфты достигается установкой поясной манжеты, перекрывающей узел заземления и заходящей на защитный покров кабеля.

Корень разделки кабеля герметизируется изолирующей перчаткой.

На внутренней поверхности пальцев и корпуса перчатки нанесен термоплавкий клей.

После монтажа наконечников узлы «жила-наконечник» герметизируются концевыми изолирующими манжетами черного цвета с нанесенным слоем термоплавкого клея.

Для идентификации фаз используются цветные маркировочные трубки.



Наименование муфты

Тип установки

Рабочее
напряжение, кВ

Число жил
кабеля

Сечение жил
кабеля, мм²

Тип изоляции
кабеля

4КВТп (КНТп) 1-25/50

внутренняя/ наружная

1

4

25, 35, 50

бумажная
масл.пропитанная,
пластмассовая

4КВТп (КНТп) 1-70/120

внутренняя/ наружная

1

4

70, 95, 120

4КВТп (КНТп) 1-150/240

внутренняя/ наружная

1

4

150, 185, 240

3КВТп (КНТп) 1-25/50

внутренняя/ наружная

1

3

25, 35, 50

3КВТп (КНТп) 1-70/120

внутренняя/ наружная

1

3

70, 95, 120

3КВТп (КНТп) 1-150/240

внутренняя/ наружная

1

3

150, 185, 240



Отличительные особенности и преимущества:

1.       Материалы, из которых изготовлены термоусаживаемые компоненты кабельных муфт, обладают стойкостью к ультрафиолетовому излучению и погодным условиям.

2.       Использование герметика-заполнителя и наличие подслоя термоплавкого клея на всех термоусаживаемых компонентах кабельной муфты обеспечивают полную герметичность конструкции.

3.       Наличие цветных маркировочных трубок для идентификации фаз облегчает работу по фазировке кабеля.

4.       Наличие пружины постоянного давления для крепежа провода заземления на металлической оболочке (свинцовой или алюминиевой) обеспечивает быстрый и надежный монтаж. Предупреждает возможный риск повреждения бумажной изоляции под алюминиевой оболочкой в процессе пайки с использованием тугоплавкого припоя А.

5.       Комплект кабельной концевой муфты предполагает возможность монтажа 4-х жильного кабеля с одинаковым сечением жил и кабелей типа «3+1» с нулевой жилой меньшего сечения.

6.       Комплект муфты предполагает возможность монтажа 3-х жильных кабелей с бумажной маслопропитанной изоляцией с алюминиевой или свинцовой оболочкой при использовании металлической оболочки в качестве нулевого провода.

7.       Возможность использования одного комплекта термоусаживаемой муфты для различных типов кабеля.

8.       Комплект муфты универсален и позволяет использовать как наконечники под опрессовку, так и болтовые наконечники.

9.       Высокое качество комплектующих и используемых композиционных материалов.

10.   Полный перечень аксессуаров, необходимых для монтажа кабельной термоусаживаемой муфты.

Базовая комплектация муфты:

1.        Изолирующая перчатка*

2.        Изолирующие трубки*

3.        Манжеты изолирующие концевые*

4.        Маркировочные трубки*

5.        Поясная манжета*

6.        Провод заземления с наконечником

7.        Припой

8.        Паяльный жир

9.        Пружина постоянного давления

10.     Бандажная медная проволока

11.     Изоляционная лента (ПВХ)

12.     Наждачная бумага

13.     Салфетки обтирочные (х/б)

14.     Перчатки монтажника

15.     Инструкция по монтажу

16.     Комплектовочная ведомость

17.     Упаковочная коробка
*-термоусаживаемые компоненты

Структура условного обозначения















Если Вы не нашли интересующую Вас продукцию -
звоните: (495) 973-16-54, 973-65-17
или отправьте заявку по электронной почте:
[email protected]





zao-tehnolog.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
