Муфтовые соединения трубопроводов: Бессварные муфтовые соединения

alexxlab | 11.02.2023 | 0 | Разное

Система трубопровода с кольцевыми муфтовыми соединения

Самый оптимальный тип соединения

Кольцевые муфтовые соединения признаны самыми оптимальный типами соединения в случае, если пазовое соединение использовать сложно, а сварное соединение – нежелательно. Будет сложно выполнить паз в трубах с большей толщиной стенок и/или большим внешним диаметром будет сложной задачей. Выполнить паз в трубах более 14’’ (350 мм) будет очень сложно, для этого понадобятся специальные инструменты и оборудование. А в трубах с толщиной стенок более 0,375’’ (9,5 мм) делать паз будет нецелесообразно. Для таких случаев хорошей альтернативой станет система “Groovex” с кольцевыми муфтовыми соединениями.

Особенности установки конструкции

Сначала приварите кольца из заводского комплекта поставки на оба конца трубы. Затем наденьте резиновое уплотнение на концы трубы и установите элементы соединения на уплотнение, закрепите болтами и гайками. Для эффективного обеспечения герметичности концов труб используется та же C-образная уплотнительная прокладка, что и в системе пазовых соединений.

Кольца можно приваривать в сварочном цеху или на месте, а трубное соединение устанавливается на рабочем участке.

Модель  кольцевой муфты “Groovex” обеспечивает еще более герметичное соединение, чем аналогичная система пазовых соединений, поскольку контактная поверхность колец значительно превышает поверхность паза. Кроме того, приваренные кольца выдерживают усилие сдвига в 2-3 раза больше, чем пазовые соединения.
Для приварки кольца необходим прочный сварной шов, который выдержит рабочую нагрузку в отличие от прямого соединения труб сваркой или приварки фланца, и не окажет прямого воздействия на герметичность соединения, устраняя необходимость проверки сварного шва на предмет протечки.
Кольцевое муфтовое соединение “Groovex” согласно классификации стандарта ASTM F1476 определяется как механическое соединение типа II класса 1 и соответствует или превосходит требования к конструкции и исполнению стандарта AWWA C606

Преимущества конструкции

– Подходит для труб с ровным и/или скошенным концом
– Кольца для сварки выдерживают большее давление в сравнении с пазовым соединением – рабочее давление для труб 350 – 600 мм/14’’ – 24’’ составляет 24 бар/250 фунтов на квадратный дюйм.
– Кольца для сварки из заводского комплекта значительно экономнее в сравнении со стопорными кольцами типа A, B, C, D, E или G.
– Никаких внутренних выступов или развальцовки на конце трубы, которые часто встречаются при использовании пазовых соединений
– Широкие детали корпуса в сборе, закрепленные двумя болтами и гайками плотно сжимают трубу.

Технология

Технология использования

грувлочных соединений 27 Апреля 2019

Система трубопровода с пазовыми соединениями “Groovex” на сегодняшний день – это одна из самых современных, многоцелевых…

Читать подробнее 17 Марта 2019

В системе пазовых соединений производства “Groovex” используются два типа соединений – жесткие и гибкие. В чем отличие? …

Читать подробнее 21 Февраля 2019

Детали корпуса не только обеспечивают высокое сопротивление

Читать подробнее 22 Января 2019

Кольцевые муфтовые соединения признаны самыми оптимальный типами соединения в случае, если пазовое соединение использова. ..

Читать подробнее

Бессварные соединения Грувлок

© 2016 – 2022 Groovex
Все права защищены.

Каталог

• Грувлочные соединения
• Труба
• Услуги
• Фитинги чугунные резьбовые

Покупателям

• Доставка
• Технология

Компания

• О компании
• Отзывы
• Контакты
• Вакансии

Получить консультацию

Нажимая на кнопку, Вы даете согласие на обработку своих персональных данных

Заказать расчет

Нажимая на кнопку, Вы даете согласие на обработку своих персональных данных

Согласие на обработку персональных данных

Вы, как субъект данных даете согласие Обществу с ограниченной ответственностью «Groovex» (далее – «Компания»), и в случае предоставления данных о третьих лицах гарантируете, что данное согласие получено от лиц (субъектов данных), чьи данные предоставляются Компании, на обработку предоставленных данных, т. е. осуществление любых действий (операций) или совокупности действий (операций), совершаемых с использованием средств автоматизации или без использования таких средств, с предоставленными данными, в том числе персональными данными, включая сбор, запись, систематизацию, накопление, хранение, уточнение (обновление, изменение), извлечение, использование, передачу (распространение, предоставление, доступ), обезличивание, блокирование, удаление, уничтожение, в целях:

– передачи полученных от вас данных третьим лицам для обработки вашей заявки, а именно партнерам и/или внешним специалистам, сотрудничающим с Компанией, и/или лицам, предоставившим заявку от вас и/или передавшим вашу заявку Компании, и/или лицам, осуществляющим поддержку служб и услуг Компании, в необходимом для осуществления такой поддержки объеме, и/или компаниям, входящим с Компанией в группу компаний;
– ознакомления с информационными материалами от имени Компании, в том числе с рекламными материалами Компании и/или третьих лиц;
– защиты прав и законных интересов Компании;
– проведения статистических и прочих исследований на основе обезличенных данных.

Основанием для обработки данных являются: ст. 24 Конституции Российской Федерации, ст. 6 Федерального закона №152-ФЗ «О персональных данных» и Соглашение.

Согласие на обработку предоставленных данных дается на неопределенный срок и может быть в любой момент отозвано субъектом данных и/или его уполномоченным представителем путем письменного обращения в адрес Компании.

Компания обязуется в разумные сроки немедленно прекратить обработку предоставленных данных после получения соответствующего письменного требования субъекта данных и/или его уполномоченного представителя, за исключением случаев, когда Компания и/или лица, осуществляющие поддержку служб и услуг Компании, в необходимом для осуществления такой поддержки объеме, и/или компании, входящие с Компанией в группу компаний, вправе и/или обязаны продолжить обработку предоставленных данных, в том числе персональных данных, без согласия субъекта данных (субъекта персональных данных), при наличии оснований, установленных действующим законодательством Российской Федерации.

Спецавтоматика

Каталог продукции

• Оросители и аксессуары
  • Оросители спринклерные
    • Ороситель спринклерный водяной и пенный специальный универсальный “СУУ”
    • Ороситель спринклерный водяной специальный универсальный “СВУ”
    • Ороситель спринклерный водяной общего назначения “СВВ” и “СВН”
    • Ороситель спринклерный быстродействующий повышенной производительности “СОБР”
    • Ороситель спринклерный тонкораспыленной воды “Бриз”
    • Распылитель ТРВ спринклерный специальный “РС”
    • Ороситель спринклерный водяной и пенный специальный “СУВ-К200” и “СУН-К200”
    • Ороситель спринклерный водяной и пенный “SSU” и “SSP”
    • Ороситель спринклерный пенный универсальный “СПУ”
    • Ороситель спринклерный водяной горизонтальный “СВГ”
    • Ороситель спринклерный водяной и пенный горизонтальный “СВГ-15”
    • Ороситель спринклерный скрытый (без комплекта для скрытого монтажа)
    • Ороситель спринклерный стеллажный “ССН”
  • Оросители дренчерные
    • Ороситель дренчерный водяной и пенный специальный универсальный “ДУУ”
    • Ороситель дренчерный водяной специальный универсальный “ДВУ”
    • Ороситель дренчерный водяной общего назначения “ДВВ” и “ДВН”
    • Ороситель дренчерный повышенной производительности “СОБР”
    • Ороситель дренчерный тонкораспыленной воды “Бриз”
    • Распылитель ТРВ дренчерный специальный “РД”
    • Ороситель дренчерный водяной и пенный специальный “ДУВ-К200” и “ДУН-К200”
    • Ороситель дренчерный водяной и пенный “SU” и “SP”
    • Ороситель дренчерный пенный универсальный “ДПУ”
    • Ороситель дренчерный водяной горизонтальный “ДВГ”
    • Ороситель дренчерный водяной и пенный горизонтальный “ДВГ-15”
    • Ороситель центробежный типа “ОЦ”
    • Ороситель эвольвентный “ОЭ”
    • Ороситель эвольвентный “ОЭ” (взрывозащищенное исполнение)
    • Ороситель дренчерный для водяных завес “ЗВН-8”, “ЗВН-15”
    • Ороситель дренчерный специальный повышенной производительности для создания завес малой ширины “ЗВН-12”
    • Ороситель дренчерный струйный “ПИРС”
  • Устройства принудительного пуска спринклерных оросителей
    • Устройство принудительного пуска спринклерных оросителей (распылителей) УПП “Старт-1”
    • Устройство принудительного пуска спринклерных оросителей (распылителей) УПП “Старт-2”
    • Устройство принудительного пуска спринклерных оросителей (распылителей) УПП “Старт-3”
    • Устройство принудительного пуска оросителей (распылителей) УПП “Старт-4”
    • Устройство принудительного пуска спринклерных оросителей (распылителей) УПП “Старт-6”
  • Аксессуары
    • Декоративный отражатель
    • Ключ специальный универсальный
    • Муфта приварная
    • Решётка защитная разъёмная
    • Устройство для углубленного монтажа
    • Комплект для скрытого монтажа спринклерных оросителей
    • Кронштейн для гибкой подводки
    • Упор для монтажа скрытого оросителя в потолке из ГКЛ
• Узлы управления и эксгаустер
  • Узлы управления спринклерные
    • Узел управления спринклерный водозаполненный “Прямоточный”
    • Узел управления спринклерный водозаполненный “Шалтан”
    • Узел управления спринклерный воздушный
  • Узлы управления дренчерные
    • Узел управления дренчерный с комбинированным (электро- и гидро-) и пневматическим приводами
    • Узел управления дренчерный “Малорасходный”
  • Узел управления “Спринт” и Эксгаустер
    • Узел управления “Спринт”
    • Эксгаустер, термочехол
  • Узел управления дренчерный с комбинированным приводом взрывозащищенный
  • Модуль узлов управления
  • Дополнительные комплектующие для монтажа узлов управления
    • Комплект крепежных деталей к УУ спринклерным угловым, “Прямоточный”, дренчерным с приводом
    • Комплект крепежных деталей к УУ спринклерному водозаполненному “Шалтан”
    • Комплект крепежных деталей к УУ дренчерному “Малорасходный”
  • Дополнительные комплектующие для обслуживания узлов управления
    • Ремкомплекты РТИ для спринклерных узлов управления
    • Ремкомплекты РТИ для дренчерных узлов управления
• Охранно-пожарная сигнализация
  • Извещатели
    • Извещатель аспирационный ИПА v5
    • Извещатель аспирационный ИПА-СЕЛЕКТ
    • Комплект для обслуживания ИПА
    • Устройство для продувки трубопровода ИПА
    • Аксессуары для ИПА
    • Извещатель газовый ИП 435-1
    • Извещатель тепловой ИП 114-5
  • Коммутационные изделия
    • Коробка КПА-18
    • Коробка Краб
  • Оповещатели
    • Оповещатель комбинированный Бия-С
    • Оповещатель комбинированный Корбу
    • Оповещатель комбинированный Корбу-2М
    • Оповещатель световой О12-2
• Пенное пожаротушение
  • Генераторы пены
    • Генератор пены высокой кратности “Атлант”
    • Генератор пены ГЧС
  • Модуль подачи пенообразователя
    • Модуль подачи пенообразователя
    • Емкость для хранения пенообразователя
• Взрывозащищенное оборудование
  • Узел управления дренчерный с комбинированным приводом взрывозащищенный
  • Извещатель пожарный тепловой ИП 114-5
  • Оповещатель Шмель-12 0ExiasIICT6
  • Сигнализатор давления взрывозащищенный 1ExdIICT4
  • Сигнализатор уровня жидкости взрывозащищенный 1Exd(ib)IICT4
  • Электромагнитный клапан Ду12 с соленоидом взрывозащищенный 1ExdIICT4X
  • Устройство УПКОП 135-1-1
    • Блок БИВ v6. 1 УПКОП 135-1-1
    • Элемент выносной ЭВ УПКОП 135-1-1
  • Устройство УПКОП 135-1-2ПМ
    • Блок БИВ УПКОП 135-1-2ПМ
    • Оповещатель световой ОС УПКОП 135-1-2ПМ
    • Табло световое ТС УПКОП 135-1-2ПМ
    • Элемент выносной коммутирующий ЭВК УПКОП 135-1-2ПМ
    • Элемент выносной ЭВ УПКОП 135-1-2ПМ
  • Ороситель эвольвентный “ОЭ” (взрывозащищенное исполнение)
• Затворы дисковые и бессварные муфтовые соединения
  • Бессварные муфтовые соединения
    • Муфты
    • Отводы
    • Переходы
    • Тройники
    • Фланцы накидные
  • Затвор поворотный дисковый межфланцевый
    • Затворы дисковые с ручным приводом с контролем положения УКПЗА
    • Комплект крепежных деталей для монтажа затвора дискового
  • Затвор дисковый с электромеханическим приводом
    • Затвор дисковый с электромеханическим приводом АН
    • Шкафы управления задвижками / затворами
    • Комплект крепежных деталей для монтажа затвора дискового
  • Устройство контроля положения дисковых затворов и шаровых кранов
    • Устройство контроля положения запорной арматуры
    • Устройство контроля положения нетокопотребляющее для дисковых затворов
    • Устройство контроля положения запорной арматуры для кранов шаровых
• Изделия пожарной автоматики
  • Сигнализаторы
    • Акселератор-сигнализатор давления СДЦ Стресс
    • Сигнализатор (реле) потока жидкости СПЖ Стрим
    • Сигнализатор давления СДУ-М
  • Прибор управления пожарный БСК
    • Шкаф управления и контроля ШУК
    • Шкаф управления и сигнализации ШУС
    • Шкаф управления насосами ШУН
    • Шкафы управления задвижками / затворами
    • Устройство микросистемной автоматики УМА (Устройство ввода-вывода)
  • Устройства
    • Модуль сопряжения МС-1 v5 (Устройство контроля фаз)
    • Устройство контроля уровня жидкости УКУ-1
  • Устройство УСПАА-1
    • Модуль релейный МР-1 v2
    • Модуль сопряжения МС-1
    • Пульт дистанционного пуска ПДП-1 (УСПАА-1 v2)
    • УСПАА-1 v2
    • УСПАА-1 v5
  • Устройство принудительного пуска оросителей (распылителей) УПП “Старт-4”
• Прочее (клапаны, УВП Роса. ..)
  • Клапан обратный однодисковый “Баге”
  • Устройство внутриквартирного пожаротушения “Роса”
  • Клапан побудительный тросовый “КПТА-25”
  • Замок тепловой тросовый ЗТК
  • Устройство натяжения троса
  • Ролик натяжения троса
  • Жокей-насос с мембранной емкостью
  • Пожарный кран малорасходный “Роса-6”
  • Ручное устройство пожаротушения среднего давления “Роса ТРВ-16”
  • Ручное устройство пожаротушения высокого давления
• Комплексные решения
  • Быстродействующая автоматическая система пожаротушения “БАСТИОН”
  • Автоматическая система пожаротушения для защиты жилого сектора “ГидроЩит”
  • Модульная пожарная насосная установка
  • Автоматическая установка пожаротушения высотных стеллажных складов (АУП-ВСС-ПИКЕТ)
  • Система ТРВ высокого давления с принудительным пуском
    • Система ТРВ высокого давления с принудительным пуском “Флай-ВД”
    • Ручное устройство пожаротушения высокого давления
    • Ручное устройство пожаротушения среднего давления “Роса ТРВ-16”
  • Модуль узлов управления
  • Системы для защиты от пожара объектов промышленного назначения
  • Системы для защиты от пожара административных зданий, объектов торговли и культуры

Проектирование и монтаж

• Направление деятельности Проектно-монтажного комплекса
• Проектирование систем пожаротушения
• Монтаж систем пожаротушения
• Насосные стации
• Наши объекты
• Свидетельства и лицензии
• Контакты

Где купить

• Филиалы
• Дилеры
• Наши контакты

Техническая поддержка и архив

• Стандарты, рекомендации, пособия
• Технический каталог
• Вопрос-ответ
• Семинары и вебинары
• Архив

Презентация новых проектов

Инженерный центр «Спецавтоматика»

Скачать прайс-лист

на 01. 02.2023

ОЛ на насосные установки

ОЛ на Модуль подачи пенообразователя

Новинки

△

▽

404

Страница не найдена!

О насКонтакты

КаталогПрайс

Филиал «Краснодарский»
г. Краснодар
ул. 40-Летия Победы, 97/1
+7 (861) 245-01-58

Филиал «Бийский»
г. Бийск
ул. Обская, 1/3
+7 (3854) 32-41-98

Филиал «Приморский»
г. Владивосток
ул. Хабаровская, 19
+7 (4232) 44-64-14

Филиал «Дальневосточный»
г. Хабаровск
пер. Полоцкий, 2
+7 (4212) 57-20-86

Добавлено в корзину

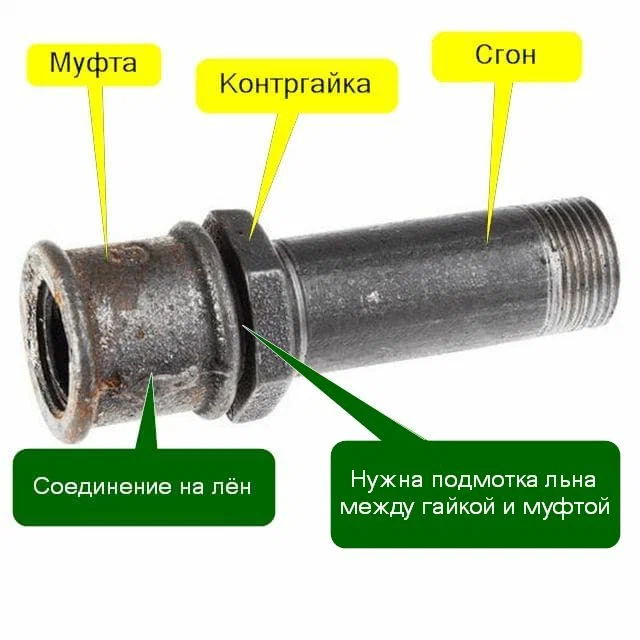

Трубная муфта

и типы трубных муфт

22 января 2022 г. 22 января 2022 г. | 9:07

Муфта для труб — это устройство, которое соединяет секции труб, сохраняя их целостность. Это очень полезный фитинг в трубопроводной и сантехнической промышленности. Чтобы обеспечить возможность изменения направления и преодоления препятствий, в большинстве трубных установок требуется соединение или разрезание многих отрезков трубы. Муфта для труб представляет собой небольшой кусок трубы или трубки, который соединяет две трубы или трубки вместе. На обоих концах он имеет раструбную или внутреннюю трубную резьбу. Трубная муфта соединяет две трубы или трубы одинакового или разного диаметра, образуя длинный участок трубы.


Просмотрите другие наши продукты для вашего проекта Просмотрите другие наши продукты для вашего проекта



Для чего служит трубная муфта?

Муфты для труб используются для соединения двух или более отрезков труб в системах водоснабжения и канализации для обеспечения непрерывности. Их можно использовать для соединения труб разного или одинакового диаметра, а также более двух труб в крестообразной или Т-образной конфигурации. Нет ограничений на применение фитингов для труб, так же как нет ограничений и на применение клапанов. По мере расширения области применения труб их прочность, адаптируемость, высокая скорость потока и химическая стойкость делают их превосходными для транспортировки или преобразования жидкостей, пара, твердых веществ и воздуха с одной ступени на другую. Трубные муфты используются для удобного соединения двух труб. Муфты для труб имеют гибкие соединения, которые не требуют использования какого-либо дополнительного оборудования, но при этом обеспечивают надежное и долговечное уплотнение.

Типы трубных соединений:-

Полное соединение: Для соединения труб с малым диаметром используется полное соединение. Первоначально он использовался для соединения двух труб вместе или для соединения трубы с обжимным штуцером или ниппелем. Концы могут быть с резьбой или с раструбом.

Когда стандарт на трубы требует сварки враструб, для соединения труб малого диаметра с гладкими концами используется полная муфта под сварку враструб. Трубы малого диаметра с резьбовыми концами соединяются резьбовой комплектной муфтой. Когда два конца муфты разные (например, один с резьбой BSP, а другой с резьбой NPT), это называется адаптером.

Полумуфта: Отвод малого диаметра от сосуда или трубы большого диаметра осуществляется с помощью полумуфты. Он может быть резьбовым или раструбным. Только одна сторона имеет гнездо или конец резьбы.

Для создания ответвления полумуфта с раструбным швом может быть непосредственно приварена к трубе большого диаметра. Он используется для ответвления трубы большого диаметра на трубу малого диаметра, когда стандарт на трубу требует сварки враструб в трубе малого диаметра. Резьбовая полумуфта имеет только один конец с резьбой, а другой конец муфты должен быть концом для сварки встык с гладким или скошенным концом.

Муфта-переходник: Муфты-переходники используются для соединения труб разного диаметра. По обе стороны переходной муфты есть резьба двух разных диаметров. Когда небольшие технологические фидерные линии подключаются к большим цепям подачи или устанавливаются фитинги малого диаметра, часто используются переходные муфты.

Компрессионная муфта: Компрессионная муфта соединяет две точно выровненные трубы путем помещения конической муфты с прорезями на соединение и натягивания двух фланцев на муфту для центрирования труб и создания соответствующего контактного давления.

Скользящая муфта: Скользящая муфта (также известная как ремонтная муфта) состоит из двух труб, одна из которых выходит из другой на разную длину. Скользящие муфты сконструированы без внутреннего стопора, чтобы их можно было вставлять в крошечные пространства, например, при ремонте трубы, которая имеет небольшую утечку из-за коррозии или замерзания, или которую необходимо временно разрезать по какой-либо причине.


Просмотрите другие наши продукты для вашего проекта Просмотрите другие наши продукты для вашего проекта



Piping Mart

Pipingmart – это портал B2B, специализирующийся на промышленных, металлических и трубопроводных изделиях. Кроме того, делитесь последней информацией и новостями, касающимися продуктов, материалов и различных типов марок, чтобы помочь бизнесу в этой отрасли.

Обзор трубных муфт и типов трубных муфт (с PDF) – что такое трубопровод

Трубная муфта или муфта играет важную роль в соединении секций труб, сохраняя при этом целостность труб в процессе. Это очень полезный фитинг для труб и сантехники. Для большинства трубопроводов требуется, чтобы несколько отрезков трубы были соединены вместе или обрезаны, чтобы облегчить изменение направления и пересечение препятствий. Трубная муфта представляет собой очень короткую трубу или трубку. Он имеет раструбную или внутреннюю трубную резьбу на одном или обоих концах. Муфта для труб позволяет соединять вместе две трубы или трубки одинакового или разного размера для создания длинного участка трубы.

Трубная муфта или муфта могут выполнять следующие функции:

• Помогает удлинять или заканчивать участки трубопровода.
• Может использоваться для изменения размера трубы.
• Может использоваться для ремонта сломанного или протекающего трубка.

Корпус муфты (муфта) обычно изготавливается из тех же или аналогичных материалов, что и трубы, которые она соединяет. Они могут быть жесткими или гибкими в зависимости от величины движения, которому подвергается труба, а также могут быть постоянными или съемными.

Внутренний диаметр соединительной муфты может быть увеличен или уменьшен для соединения труб разного размера (например, Т-образных или крестообразных) для соединения более двух труб или под углом для образования изгибов. Трубные муфты иногда также включают периферийные элементы, такие как смотровые отверстия, расходомеры или клапаны.

Категории трубных муфт

Трубные муфты можно разделить на две основные группы.

• Неразъемная муфта и
• Съемная муфта

Неразъемная трубная муфта

Неразъемная трубная муфта создает неразъемные соединения трубопроводов с помощью пайки или пайки в случае стальных или медных труб или клеев в случае труб из ПВХ. При правильной установке эти неразъемные соединения обеспечивают превосходную жесткость и герметизирующие характеристики. Постоянные муфты для труб используются там, где не предвидится никаких будущих изменений в трубопроводе.

Съемная трубная муфта

Съемная трубная муфта имеет резьбу, позволяющую навинчивать ее на соединяемые трубы. Например, основной участок трубы, немного больший, чем соединяемые трубы, может быть нарезан с внутренней резьбой, чтобы действовать как съемный трубный соединитель . Концы труб также имеют резьбу, а муфта просто заклеивается пенькой или уплотнительной лентой и накручивается на обе трубы.

Типы трубных муфт

Доступны три типа муфт

Объявления

1. Полный Муфта
2. Половина Муфта
3. Переходник Муфта
4. Сжатие Муфта
5. Накладка Муфта / ремонт Муфта

Что такое полная муфта

• Полная муфта используется для соединения труб малого диаметра. Он используется для соединения трубы с трубой или трубы с обжимным штуцером или ниппелем. Это могут быть резьбовые или раструбные концы.
• Полная муфта для сварки враструб используется для соединения труб малого диаметра с гладкими концами, где согласно спецификации трубы требуется сварка враструб. Резьбовое полное соединение используется для соединения труб малого диаметра с резьбовыми концами. Если два конца муфты разные (например, один с резьбой BSP и один с резьбой NPT), то его обычно называют адаптером.

Рис. 1: Типичные изображения полной муфты

Что такое полумуфта?

• Полумуфта i используется для отвода малого диаметра от сосуда или трубы большого диаметра. Он может быть резьбового или раструбного типа. Он имеет гнездо или конец резьбы только с одной стороны.
• Полумуфта для приварки враструб может быть приварена непосредственно к трубе большого диаметра для создания ответвления. Он используется для отвода трубы малого диаметра от трубы большого диаметра, где требованием спецификации трубы является сварка враструб с малым размером отверстия. Резьбовая полумуфта имеет только один конец с резьбой, а другой конец муфты должен быть концом для сварки встык с гладким концом или концом со скошенной кромкой.

Рис. 2: Типичные изображения полумуфты

Переходная муфта

Переходная муфта используется для соединения труб разного диаметра. Переходная муфта имеет резьбу двух разных размеров с каждой стороны. Переходные муфты обычно используются там, где небольшие технологические фидерные линии соединяются с большими цепями питания или где устанавливаются фитинги малого диаметра.

Переходные муфты имеют простой профиль со ступенями и навинчиваются на два отрезка трубы так же, как и стандартное трубное соединение. Конструкции приварно-редукционных муфт аналогичны резьбовым конструкциям без резьбы.

Компрессионная муфта

Компрессионная муфта соединяет две идеально выровненные трубы, в которых над соединением размещается коническая втулка с прорезями, а над муфтой натягиваются два фланца, которые автоматически центрируют трубы и обеспечивают достаточное контактное давление.

Рис. 3: Различные типы муфт

Скользящая муфта / Ремонтная муфта

Скользящая муфта (иногда также называемая ремонтной муфтой) состоит из двух труб, одна из которых выдвигается из другой трубы на различную длину. Скользящая муфта преднамеренно сделана без какого-либо внутреннего упора, чтобы ее можно было вставить на место в труднодоступных местах, например, при ремонте трубы, которая имеет небольшую утечку из-за коррозии или разрыва при замерзании, или которую необходимо было временно разрезать для некоторого времени. причина. Установщик должен тщательно измерить конечное положение скользящей муфты, чтобы убедиться, что она расположена правильно, так как упор для выравнивания отсутствует.

Вот некоторые важные характеристики трубных муфт:

• Трубные муфты поставляются для труб всех стандартных размеров и доступны практически для всех типов труб.
• В основном цилиндрической конструкции.
• Доступен в нескольких вариантах отделки.
• Муфты компенсируют осевое, поперечное и угловое смещение вала.
• Муфты работают тихо и плавно.
• Высокая жесткость на кручение.
• Имеется правая угловая передача углового движения и крутящего момента.
• Обычно долгий срок службы.
• Простой монтаж и демонтаж.
• Низкая поперечная жесткость и т. д.

Материалы для трубных муфт

Трубные муфты изготавливаются из различных материалов, и покупатели должны всегда учитывать материал, используемый для их изготовления. Некоторые материалы, используемые для изготовления муфт:

• Углеродистая сталь
• Латунь
• Алюминий
• Чугун
• Нержавеющая сталь
• Медь
• Бронза и т.д.

Как оценить муфты?

Существует длинный список факторов оценки, влияющих на тип муфты, наиболее подходящий для применения. Необязательно, чтобы все муфты обладали всеми характеристиками. Необходимо учитывать следующие факторы:

• Адаптируемость конструкции
• Возможности выравнивания
• Осевая свобода
• Люфт
• Химическая стойкость
• Демпфирующая способность
• Облегчение установки
• Отвратистая или плавная связь
• Полевой ремонт
• Высокоскоростная мощность
• Придерживающийся баланса
• Требуется
• Количество компонентных деталей
• Руководители.
• Перегрузочная способность по крутящему моменту
• Жесткость при кручении

Муфта для стальных труб

Муфты для стальных труб широко используются в трубопроводной и сантехнической промышленности. Они бывают двух типов:

• Трубная муфта из углеродистой стали и
• Трубная муфта из нержавеющей стали

Трубная муфта из углеродистой стали

стандарт ASME B16.11.

Трубная муфта из нержавеющей стали

Стандарт материала для трубной муфты из нержавеющей стали соответствует стандарту ASTM A182, марки F304/L или 316/L.
