Эластичная муфта – это механизм, позволяющий создать мягкое, но надежное соединение, компенсирующее смещение валов и создающее лишь незначительные восстановительные силы. Крутящий момент в этом случае передается при помощи эластомерного элемента, поэтому изделие обладает свойствами пластичной резины.

Навигация по статье

Применение

Конструкция

Преимущества эластичной муфты

Действие

Технические характеристики и размеры

Как правильно выбрать эластичную муфту

Применение

Муфты, в первую очередь, необходимы для демпфирования нагрузок. Изделия пригодны для использования при температурах окружающей среды от –30°C до +80°C. Также они подходят для потенциально взрывоопасных сред.

Чаще всего муфты применяются для соединения двигателя автомобиля с входным валом зубчатого механизма. В том числе, они пригодны для приводов, которые рассчитаны на равномерные и средние динамические нагрузки. Также изделия нашли применение в следующих системах:

  • приводы вентиляторов;

  • ходовые части кранов;

  • приводы насосов и т.д.

Конструкция

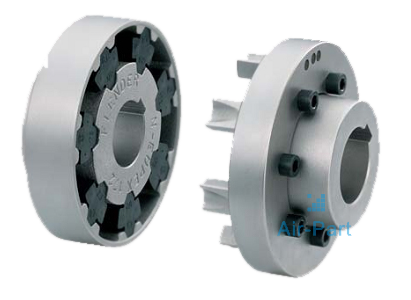

В основе эластичных муфт используется принцип модульности, при этом их конструкция очень проста. Состоят изделия из двух частей ступиц (так называемых подузлов), которые монтируются на валах машины. Эти части соединяются за счет эластомерных упругих элементов.

В конструкции присутствуют детали кулачка, детали гнезда и переходники, которые выполняются из металла. Например, в муфтах N-EUPEX для этих целей используется серый чугун.

Обязательные элементы конструкции – это компоненты из упругих материалов. Для их производства применяется NBR (нитрильный каучук). В зависимости от типа изделия выбирается мягкий, твердый или стандартный каучук. Реже применяется NR (полиамид для низких температур) и HNBR (нитрильный каучук для высоких температур).

Преимущества эластичной муфты

  • Эластомерные упругие элементы изделия могут быть заменены без смещения присоединенных механизмов.

  • Детали муфты поставляются со склада, то есть имеют чистовую обработку, что гарантирует точную и простую установку.

  • Большинство выпускаемых моделей являются отказоустойчивыми.

  • Температурный режим эксплуатации в среднем составляет от –30°C до +80°C. Однако при замене отдельных эластичных элементов муфт для низких и высоких температур можно расширить существующий диапазон.

  • В качестве опции доступен индикатор износа, позволяющий оценить состояние упругих элементов.

Действие

Вначале крутящий момент двигателя передается на ступицу, находящуюся на стороне привода, посредством соединения вала и ступицы. Далее он с помощью эластомерных упругих элементов переходит на ступицу на выходной стороне. Сама ступица передает крутящий момент приводному механизму или зубчатой передаче, которая располагается посредине. Так как происходит первоначальное сжатие эластичных элементов, то у муфт проявляется положительная крутильная жесткость.

Технические характеристики и размеры

Модели изготавливаются в 23 стандартных исполнениях, номинальный крутящий момент составляет от 19 Нм до 62000 Нм. Благодаря этому удается подобрать изделие для любых условий эксплуатации.

Номинальная мощность серии N-EUPEX


Номинальная мощность серии N-EUPEX DS


Как правильно выбрать эластичную муфту

Перед заменой механизма потребуется учесть следующие факторы:

  • Размеры изделия.

  • Номинальный крутящий момент.

  • Предполагаемый температурный режим и другие условия использования.

  • Область применения (на какие приводы планируется установка).

При замене изделия, вышедшего из строя, необходимо демонтировать старую муфту и осмотреть ее в поисках размеров. После этого можно выбрать нужный элемент, исходя из имеющихся характеристик.

Другие статьи

Предохранительные муфты

Предохранительные муфты входят в число наиболее ответственных узлов привода, обеспечивающих не только передачу крутящего момента, но и защиту оборудования от чрезмерных нагрузок и др. нештатных ситуаций. Компания «Ф и Ф», в качестве официального представителя в России, предлагает большой выбор муфт одного из ведущих мировых производителей –  компании  FLENDER.

Привод для конвейера

В организации ритмичной работы технологической цепочки промышленных предприятий конвейер играет одну из главных, если не главную роль. При правильном проектировании и использовании надежного оборудования конвейер будет приносить огромную прибыль, при недочётах и непродуманном выборе производителя и поставщика – простои и материальные убытки.

Типы редукторов для химической промышленности

Разберемся, чем должны отличаться редукторы для химической промышленности и что следует учесть при выборе устройств.

Муфты, шарниры и механизмы соединения валов.

  • Главная
  • Продукция
  • org/ListItem”> Муфты и механизмы соединения валов

Муфта (англ. Coupling, clutch) – узел (деталь) привода механизма (машины), который передает вращательное движение и / или крутящий момент, с одной вала на другой, который обычно расположен на одной оси с первым или под углом к нему, или с вала на деталь (шкив, зубчатое колесо и т.д.), свободно расположенный на нем, без изменения крутящего момента по величине.

Кроме указанного, муфты приводов могут выполнять другие важные функции: компенсацию небольших монтажных отклонений взаимного расположения узлов и агрегатов, разъединение валов, автоматическое управление работой машины, плавное сообщения валов при запуске машин, защита машин от поломок в аварийном режиме и т.д.

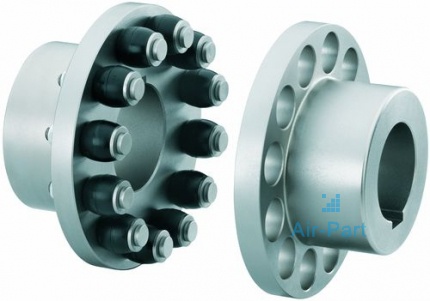

Эластичные и втулочнопальцевые муфты

Муфты характеризуются малыми размерами, низким весом и малыми моментами инерции, и передают высокий крутящий момент. Обеспечивают компенсацию осевого, радиального и углового смещения валов. Они подходят для передачи высокого крутящего момента. Во время работы гасят вибрацию и поглощают ударные нагрузки, возникающие при неравномерной работы некоторых двигателей.

Зубчатые муфты

Зубчатая муфта – жесткая компенсирующая муфта, состоящая из полумуфт с внешними зубчатыми краями, и разъемной или сплошной обоймы с двумя внутренними зубчатыми краями. Зубчатая муфта обеспечивает компенсацию осевого, радиального и углового смещения валов, поскольку ее зубчатое зацепление изготавливают с гарантированным боковым зазором и с возможностью свободного осевого смещения сопряженных зубьев, а сами зубцы имеют бочкообразную форму со сферической наружной поверхностью.

Высокоточные беззазорные муфты

Муфты применяются в высокоточном оборудовании и в узлах где должны отсутствовать любые люфты при работе оборудования. Несмотря на то что муфта является беззазорной, она хорошо компенсирует осевое, радиальное и угловое смещение валов.

Муфты со стальным гибким элементом

Беззазорные жесткие муфты выполнены полностью из металла. Обеспечивают компенсацию осевого, радиального и углового смещения валов.

Фланцевые муфты для дизельных двигателей

Фланцевые муфты из материалов пластмасса / сталь для приводов с дизельным двигателем в соединении с распределительной коробкой насосной установки, генератором, компрессором, нагневательным насосом, насосом высокого давления и т. д.

Магнитные муфты

MINEX®-S это синхронная муфта на постоянных магнитах, которая бесконтактно передает крутящий момент через магнитное поле между внутренним и внешним ротором.

Предохранительные муфты (с ограничителем крутящего момента)

Предохранительная муфта – самоуправляемая муфта, которая предназначена для разъединения валов или вала с деталью, установленной на нем, при недопустимом увеличении крутящего момента, передаваемого (перегрузке) или скорости вращения, то есть предохраняет машину от поломки в случае нарушения нормального режима работы. В тех случаях, когда повлиять на динамику привода путем установления гибкой муфты нет возможности, величина и форма нагрузки носят случайный характер, и привод требует защиты от перегрузок, необходимо применять предохранительные муфты, которые размыкают кинематическую цепь при перегрузке крутящим моментом. Такие муфты бывают с разрушаемых и с неразрушающими элементами.

Гидравлические муфты

Гидравлическая муфта – вид гидродинамической передачи, в которой, в отличие от механического муфты, отсутствует жесткая кинематическая связь между входным и выходным валом. Гидравлические муфты имеют преимущество над механическими муфтами – ограничивают максимальный крутящий момент, и, таким образом, защищают приводной двигатель от перегрузок (что особенно важно при пуске двигателя), а также сглаживают пульсации момента.

Универсальные шарниры (шарниры Гука)

Карданная передача (универсальный шарнир, шарнир Гука, универсальная муфта, механизм Кардана) – пространственный шарнирный механизм, состоящий из центральной крестовины и двух посаженных на концы валов вилок, шарнирно соединены с концами крестовины. Служит для передачи крутящего момента между валами, имеют большое угловое смещение осей (до 40-45 °), которое в процессе вращения валов может изменяться.

Элементы крепления

Значение таких факторов, как снижение затрат, экономия материала, упрощение процесса изготовления, длительность производственного цикла определяется уже при конструировании и разработке. Шпоночные соединения не соответствуют растущим требованиям в достаточном объеме. Применение зажимных элементов-CLAMPEX® как соединение вал – ступица дает новые возможности.
