«Электромагнит-Ек» – Электромагнитные муфты

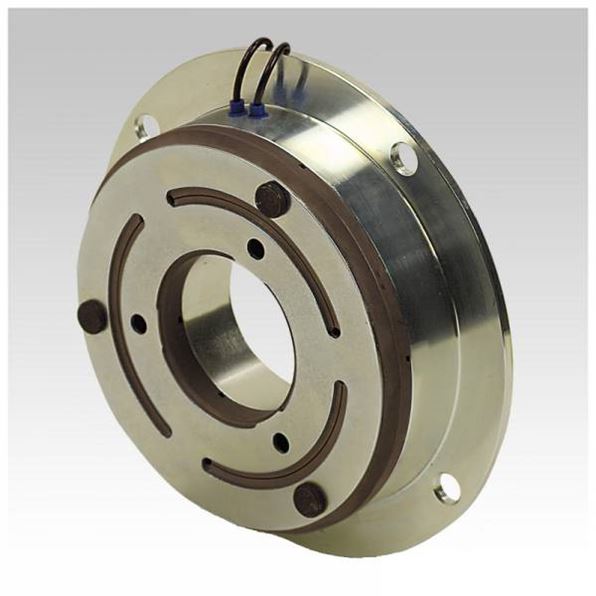

Муфты электромагнитные:

Муфты серии ЭТМ, ЕТМ, Э11М, Э1ТМ, ЭМ:

Относятся к типу муфт с магнитопроводящими дисками. Полная номенклатура электромагнитных муфт содержит 11 габаритов муфты от 05 до 15-го в четырех конструктивных исполнениях: контактное, бесконтактное, бесконтактное на подшипниках, тормозное, на номинальные моменты от 25 до 1600 Нм.

Аналоги электромагнитных муфт ЭТМ — электромагнитные муфты серий Э1ТМ, Э11М (Златоуст), ЕТМ (Польша).

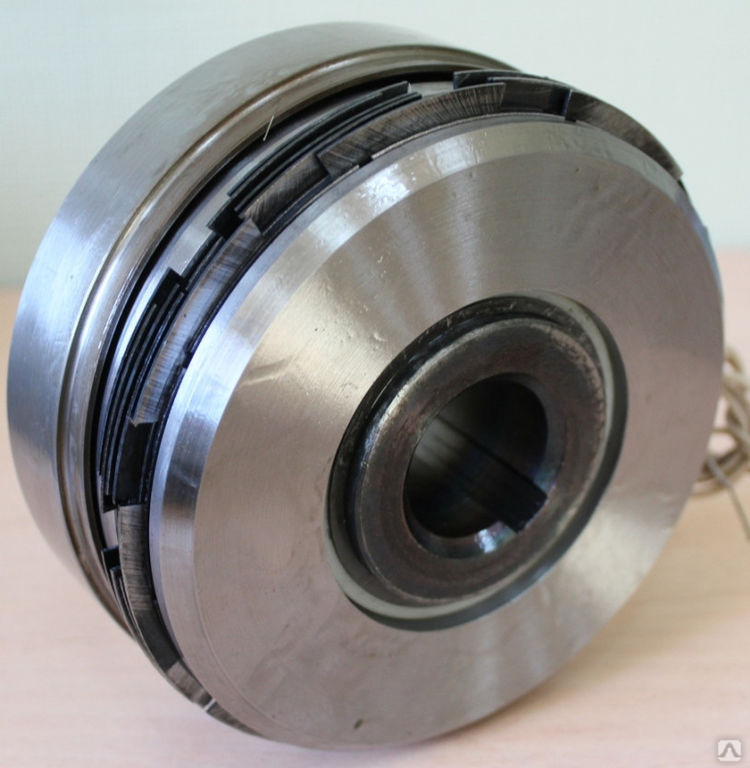

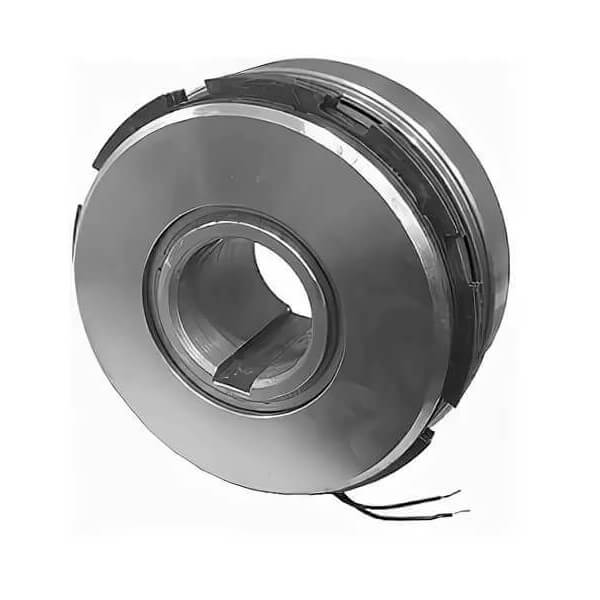

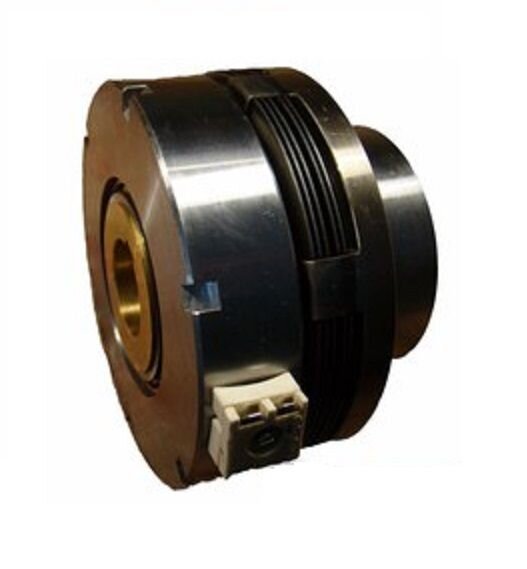

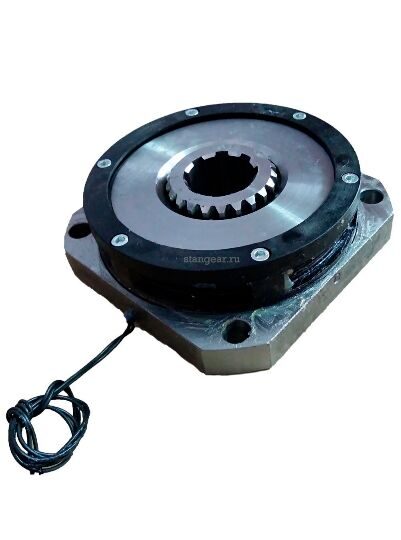

Муфты электромагнитные ЭТМ фрикционные многодисковые с магнитопроводящими дисками.

Муфты электромагнитные ЭТМ с магнитопроводящими дисками предназначенны для дистанционного и автоматического управления приводом металлорежущих станков и других машин. Широкое применение электромагнитные муфты находят в коробках передач в автоматических коробках скоростей механических подач и вспомогательных перемещений, используются как муфта

сцепления.

Фрикционная муфта ЭТМ обеспечивает защиту механизмов от импульсных перегрузок, гарантирует малые потери холостого хода, а также быстрый пуск механизмов под нагрузкой. Операции где могут быть использованы муфты этм представляют собой следующий перечень: разгон, торможение и реверсирование нагрузки процессов; кратковременное импульсное ЭТМ получают через универсальный щеткодержатель ЭМЩ-2А. Для передачи вращения используется поводок, который изготавливается под заказ.

Электромагнитные муфты ЭТМ отличаются по исполнению и подразделяются на следующие виды: контактные муфты ЭТМ, бесконтактные муфты ЭТМ, тормозные муфты ЭТМ. Существуют условные обозначения для указания габаритов и посадок муфты этм.

Ниже приводится расшифровка условных обозначений электромагнитной

муфты ЭТМ:

ЭТМ ХХХ — YZ
(ЭТМ 102-1А)-пример
Э — электромагнитная, Т — трения, М — муфта

ХХ — первые две цифры, обозначают габарит электромагнитной фрикционной

муфты (например ЭТМ-09. , ЭТМ-10., ЭТМ-11.,ЭТМ-12.), Х — третья цифра, обозначает конструктивное исполнение муфты:
..2 — муфты электромагнитные ЭТМ с контактным токоподводом (контактная электромагнитная муфта ЭТМ)
..4 — бесконтактные электромагнитные муфты этм
..6 — муфты с вынесенным токоподводом (тормозные электромагнитные муфты ЭТМ)

Y — цифра, обозначающая номер ряда посадочного отверстия муфты этм: 1, 2, 3.
Z — буква, обозначающая исполнение посадочного отверстия электромагнитной муфты под вал: А — отверстие гладкое со шпоночным пазом, Н — отверстие шлицевое

Муфты ЭТМ, ЕТМ, Э1ТМ бывают как маслянные, так и сухие. Выше рассмотрено обозначение маслянных муфт.

Сухие муфты применяются для автоматизации машин и механизмов, в которых по условиям технологии, окружающей среды и каким-либо другим причинам, недопустимо применение масляных муфт.
Сухие быстродействующие муфты применяются для механизмов подач копировальных и программных станков, для автоматизации циклов точного перемещения рабочих органов металлорежущих станков и других машин, для шаговых приводов поступательного и вращательного движения, в том числе реверсивного, для релейных систем автоматического управления
Сухие электромагнитные муфты подразделяются на сухие (обозначение с буквой «С» в конце, например ЭТМ-103С) и сухие быстродействующие муфты. (обозначение с буквой «Б» в конце, например ЭТМ-103Б).
По исполнению сухие (сухие быстродействующие) электромагнитные

муфты также как и маслянные подразделяются на контактные муфты ЭТМ, бесконтактные муфты ЭТМ и тормозные муфты ЭТМ.

Отличие маркировки сухих электромагнитных

муфт от маслянных электромагнитных муфт:

ЭТМ ХХХС(Б) — YZ
(ЭТМ 113С-1А)-пример
Э — электромагнитная, Т — трения, М — муфта

ХХ — первые две цифры, обозначают габарит электромагнитной фрикционной муфты (например ЭТМ-09. , ЭТМ-10., ЭТМ-11.,ЭТМ-12.), затем буква обозначающая тип: С — сухая или Б — сухая быстродействующая, Х — третья цифра, обозначает конструктивное исполнение муфты:
..1 — муфты электромагнитные ЭТМ с контактным токоподводом (контактная электромагнитная муфта ЭТМ)
..3 — бесконтактные электромагнитные муфты этм
..5 — муфты

с вынесенным токоподводом (тормозные электромагнитные муфты ЭТМ)

Y — цифра, обозначающая номер ряда посадочного отверстия муфты этм: 1, 2, 3.
Z — буква, обозначающая исполнение посадочного отверстия электромагнитной муфты под вал: А — отверстие гладкое со шпоночным пазом, Н — отверстие шлицевое

Сухие муфты выпускают с 05 по 18 габарит.

Муфты электромагнитные ЭМ42АР, ЭМ42АР1, ЭМ42АР2, ЭМР4, У41-84, У42-84, ЭМ32АР, ЭМ42А, У 41-84, У 42-84 — Гидропривод

В станках для обработки металла чаще всего применяются электромагнитные муфты типов: У41-84, У42-84, ЭМ32АР, ЭМ42А, ЭМ42АР, ЭМ42АР1, ЭМ42АР2, ЭМР4.

Правила эксплуатации электромагнитных муфт

Это устройство не предназначено для работы во взрывоопасной среде, его нельзя применять в сферах с агрессивными газами и парами, разрушающих металл и изоляцию, туманы и брызги токопроводящих жидкостей и токопроводящую пыль.

Главное условие техники безопасности при эксплуатировании механизма – использовать релейный режим (включено-отключено), использование муфт в режиме длительного скольжения не допускается. Нужно строго следить за температурой катушки – допустимый предел нагревания 110^о С.

Преимущество муфты в том, что для работы не нужно проводить никаких дополнительных настроек. Но следует следить за следующими показателями:

• износ щётки, который определяют по запасу хода, если при повороте щёткодержателя на один оборот прерывается контакт, его нужно заменить;
• износ дисков не должен превышать 20% от их исходного веса, при достижении предела диски заменяются;
• чистота масла.

Применение смазочных жидкостей

Рекомендованные производителям масла категории И 20 ГОСТ 20799. Должны применяться при температуре от 25 до 55 ^о С. При использовании иных смазочных жидкостей, необходимо удостовериться, что они отвечают всем требованиям. Вязкость такого материала должна превышать 23ccm. Силовые характеристики перестают гарантироваться в том случае, если вязкость используемых масел выше рекомендуемых параметров.

При особо лёгком тепловом режиме допустимо погружать часть муфты в масляную ванну, но всё же лучше подавать масло способом полива или по валу.

Условия хранения муфт

Транспортировка может осуществляться любым видом транспортом. С завода детали поступают в специальной упаковке, защищающей их от механического и природного воздействия.

Но до момента интегрирования в систему станка, хранить устройства следует в специальных помещениях, соблюдая следующие условия:

• оборудование системой вентиляции;
• температурные пределы -50 +50 ^о С;
• влажность не больше 70%;

Недопустимо:

• резкие перепады температур;
• содержание паров и газов в помещении.

Монтаж устройства на станок

Электромагнитные муфты всего лишь часть устройства, которая должна монтироваться заказчиком в станок. Чтобы механизм работал правильно и без сбоев, необходимо соблюдать определенные требования при монтаже.

• катушка и корпус закрепляются с одного конца;
• с другого конца катушка изолирована от корпуса, но для присоединения к контактному кольцу выведена наружу;
• в корпусе находится фрикционный механизм, состоящий из дисков, якоря, шайб.

Проверка должна происходить тщательно не выборочно – несколько деталей из одной серии, а каждая деталь перед установкой, а также после первых часов работы осматривается на момент повреждений. Муфта подвергается серьезной нагрузке, потому недопустимо даже маленькое повреждение.

Монтаж муфт ЭМ 42 АР2 и ЭМ 42АР1 происходит примерно аналогично. Используется общий якорь. Чтобы избежать перегрева диска и всего устройства в целом, нужно убедиться, что в опущенном положении якорь должен двигаться лишь на 2,5 мм, не больше.

Также следует проверить, что на зажимы не происходит слишком высокой нагрузки.

Преимущества сотрудничества с заводом «Уралэлектромуфта»

Завод изготавливает свою продукцию на собственных производственных площадях, потому мы всегда уверены в качестве. Кроме того, постоянным заказчикам предусмотрена система скидок и рассрочки оплаты. Заказы комплектуются в минимальные сроки, т.к. идёт непрерывное производство и на складах всегда продукция в наличии.

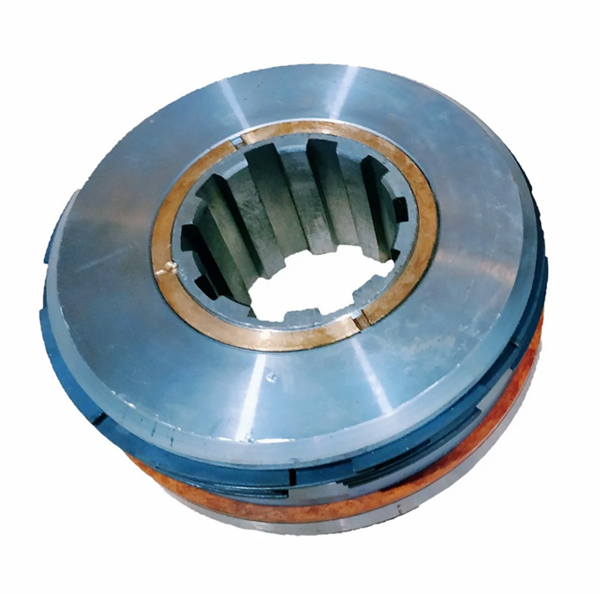

Характеристики электромагнитных муфт ЭМ

Конструкция элетромагнитых муфт ЭМ:

Электромагнитные муфты ЭМ состоят из следующих основных частей: корпуса муфты 1 (рис.1) с заложенной в него катушкой 2. Один конец катушки соединяется с корпусом муфты, другой с контактным кольцом 4, запрессованным в пластмассовом кольце 3; фрикционного устройства, состоящего из стальных дисков двух конфигураций: диска 6 со шлицевым отверстием и диска 7 со шлицевыми выступами по наружному диаметру, а также пружинных шайб 8, служащих для разведения дисков при отключении муфты; якоря 9.

Габаритные и установочные размеры:

а — муфты с гладким отверстием в корпусе и со щёткодержателем;
б — шлицевого отверстия в корпусе;
в — внутреннего фрикционного диска;
г — наружного фрикционного диска.

* Размеры для трёх отверстий, расположенных равномерно по окружности, только для муфты ЭМ-62А
Предохранение якоря муфты от залипания:
а — немагнитной прокладкой;
б — кольцами.

Установка муфты с вертикальным расположением оси допустима лишь вниз якорем и при скоростях, не превышающих 60% от наибольшей допустимой скорости вращения.

Габаритные и установочные размеры:
а — муфты с гладким отверстием в корпусе и со щёткодержателем;
б — шлицевого отверстия в корпусе;
в — внутреннего фрикционного диска;
г — наружного фрикционного диска.

* Размеры для трёх отверстий, расположенных равномерно по окружности, только для муфты ЭМ-62А

Предохранение якоря муфты от залипания:

а – немагнитной прокладкой;
б – кольцами.

Основные технические данные

Примечание. Муфты ЭМ-12 — ЭМ-62 — со шлицевым отверстием в корпусе,
муфты ЭМ-12А — ЭМ-62А — с гладким отверстием в корпусе.

Тип	Номинальный передаваемый момент, кгс, м	Максимальная скорость вращения, об/мин	Постоянный ток		Вес, кг
			Номинальное напряжение, в	Ток (справоч- ный), а
ЭМ-12 ЭМ-12А	1.6	–	24	0.23	1.1
ЭМ-22 ЭМ-22А	4	3000		0.36	1.6
ЭМ-32 ЭМ-32А	6.3	–		0.73	2. 6
ЭМ-42 ЭМ-42А	16	2000		0.8	4
ЭМ-52 ЭМ-52А	40	1500		0.93	7.5
ЭМ-62 ЭМ-62А	100	1000		2.07	16.2

Габаритные и установочные размеры, мм

Тип	Посадочное отверстие								Д1	Д2	Д3	d4	L	a	b2	б	Выступы диска наруж- ного		Крепёж- ное отвер- стие		l1
	Корпус				Диск внутренний			Якорь
	d1	d2	b	d3	d4	d5	b1	d6									b3	Кол-во	d	l
ЭМ-12	25	22	6+0. 023	–	25+0.5 +0.2	22+0.5 +0.2	6+0.5 +0.2	25	78	72	65	33	44	28	33	5	20+0.3 +0.5	3	M4	8	1.2
ЭМ-12A	–	–	–	25
ЭМ-22	30	26	8+0.023	–	30+0.5 +0.2	26+0.5 +0.2	8+0.5 +0. 2	30	94	88	80	42	44	30		6					1.2
ЭМ-22A	–	–	–	30
ЭМ-32	40	35	10+0.027	–	40+0.5 +0.2	35+0.5 +0.2	10+0.5 +0.2	40	116	110	100	52	50		34	8	30+0.3 +0.5			10	1. 5
ЭМ-32A	–	–	–	40
ЭМ-42	50	45	12+0.027	–	50+0.5 +0.2	45+0.5 +0.2	12+0.5 +0.2	50	142	135	125	60	53			9	40+0.4 +0.6				2.5
ЭМ-42A	–	–	–	50
ЭМ-52	65	58	16+0.03	–	65+0.6 +0.3	58+0. 6 +0.3	16+0.6 +0.3	65	177	172	160	86	64	33	40	11	30+0.3 +0.5	6		12	3
ЭМ-52A	–	–	–	65
ЭМ-62	80	70	20+0.03	–	80+0.6 +0.3	70+0.6 +0.3	20+0.6 +0.3	80	215	215	200	105	88	35	52	14	40+0. 4 +0.6		M6		5

d1 — допустимое отклонение по А       d6 — допустимое отклонение по Ш4       d4 — допустимое отклонение ±0.1
d2 — допустимое отклонение по А4     Д1 — допустимое отклонение 1                l1 — ход якоря (не менее)
d3 — допустимое отклонение по А

ЭКСПЛУАТАЦИЯ: Муфты рассчитаны на работу во взрывобезопасной среде, не содержащей агрессивных паров и газов в концентрациях, разрушающих металл и изоляцию, туманы и брызги токопроводящих жидкостей и токопроводящую пыль.
Муфты должны работать в релейном режиме (включено-отключено), использование муфт в режиме длительного скольжения не допускается.
При выборе режима работы муфты следует иметь в виду, что установившаяся температура катушки не должна превышать 110оС
Муфты рассчитаны только для работы в условиях, обеспечивающих смазку их минеральным маслом вязкостью не более 5Ео
Подача масла к муфте должна осуществляться по каналам вала или поливом, при особо лёгких тепловых режимах допускается погружение части муфты в масляную ванну.
Для смазки (охлаждение) муфт должны применяться минеральные масла, не содержащие металлических и других включений, а также заметных примесей эмульсии, влияющих на изоляционные свойства масел.
Рекомендуются индустриальные масла 20 и 30 ГОСТ 1707-51.
Допускается применение масел других марок, равноценных указанным.
При применении масел с вязкостью выше указанной силовые силовые характеристики муфт не гарантируются.
Катушка муфты должна быть защищена от перенапряжений, возникающих при коммутации муфты.
В процессе эксплуатации муфты не требуют никакой регулировки. Следует лишь периодически контролировать износ дисков и щётки, а также чистоту масла.
Износ дисков не должен превышать 20% их первоначального веса. При большем износе диски необходимо заменить новыми.
Износ щётки контролируется по запасу хода, оставшегося у изношенной щётки. Если при повороте щёткодержателя (при вывёртывании) на один оборот контакт прерывается, щётку следует заменить новой.

Основные технические данные сдвоенной муфты ЭМ-42 АР

Муфта ЭМ-42 АР2 монтируется совместно с муфтой ЭМ-42 АР1 на общем валу с одним общим якорем.
Во избежание чрезмерного нагрева дисков, а следовательно и всей муфты, при отпущенном якоре, величина хода якоря должна быть не менее 2.5 мм.

Тип	Номинальный передаваемый момент, кгс·м	Максимальная относительная скорость вращения, об/мин	Постоянный ток		Вес, кг
			Номинальное напряжение, В	Ток (справоч- ный), А
ЭМ-42 АР1	36	2500	24	1.0	6.0
ЭМ-42 АР2	16			0.8	2.7

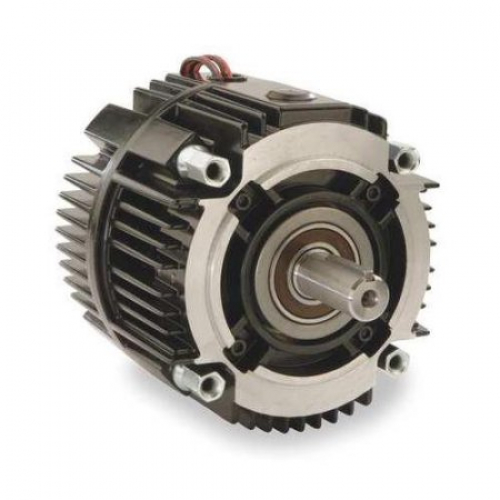

Электромагнитные муфты – SEPAC

Включение питания

МАГНИТНЫЕ ЗУБЧАТЫЕ МУФТЫ

Стационарная полевая зубчатая муфта (SFTC)

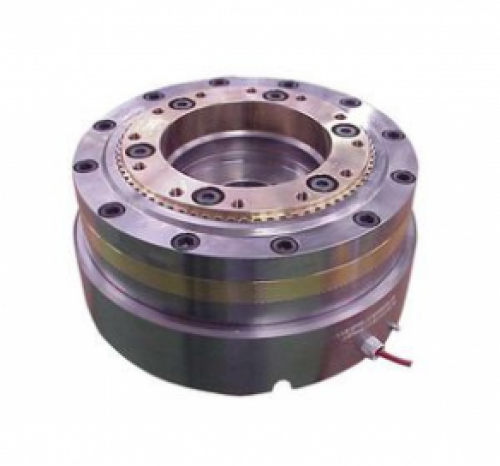

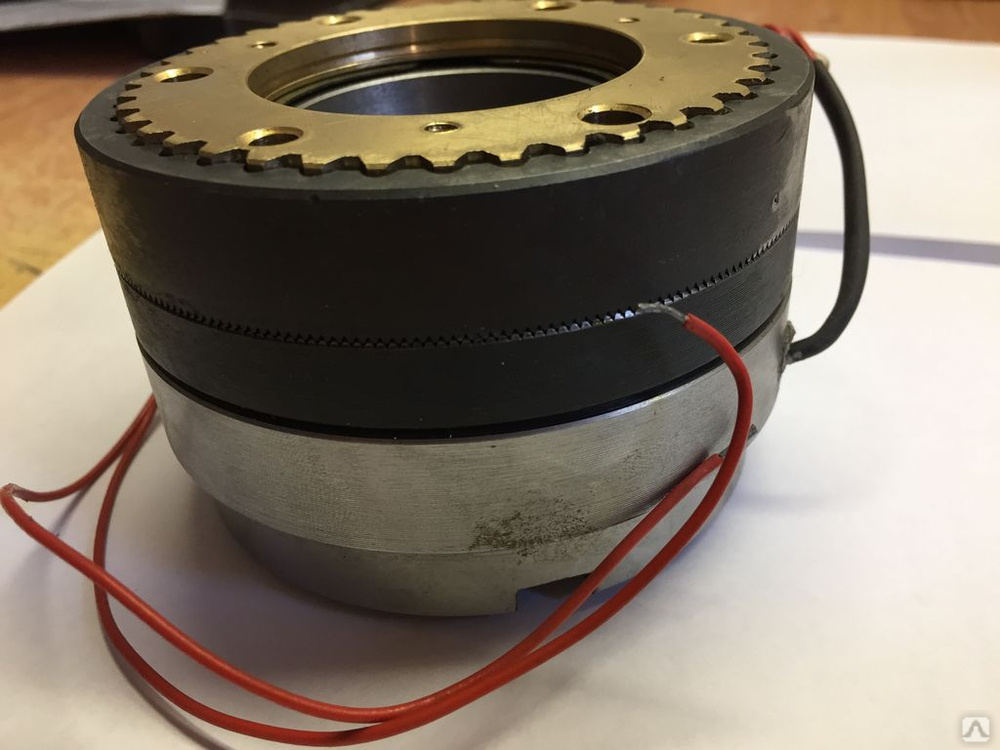

Эта стационарная полевая зубчатая муфта SEPAC предназначена для работы как всухую, так и в масле. Подшипники герметизированы, постоянно смазываются и не требуют пресс-масленки, как некоторые конкурирующие муфты. Доступно множество вариантов.

Обзор продукта

Зубчатая муфта с вращающимся полем (RFTC)

Эта зубчатая муфта SEPAC с вращающимся полем предназначена для работы как всухую, так и в масле. Подшипники не используются. Ток подается на катушку корпуса магнита через электрическую щетку и токосъемное кольцо. (Заземление осуществляется внутри через корпус магнита на вал машины.) Доступно множество вариантов.

Обзор продукта

Стационарная зубчатая муфта сцепления (STCC)

Эта стационарная полевая зубчатая муфта сцепления SEPAC предназначена для работы как всухую, так и в масле. Он имеет втулку и выходной бордюр, что обеспечивает бережную установку по сравнению с другими моделями. Доступно множество вариантов.

Обзор продукта

Зубчатая муфта настенного монтажа (WMTC)

Эта стационарная полевая зубчатая муфта SEPAC предназначена для работы как всухую, так и в масле. В модели нет подшипников, что делает ее пригодной для применения на более высоких скоростях. Доступно множество вариантов.

Обзор продукта

ФРИКЦИОННЫЕ ДИСКОВЫЕ СЦЕПЛЕНИЯ С МАГНИТНЫМ ПРИВОДОМ

Стационарная полевая многодисковая муфта сцепления (SFDC)

Это стационарное многодисковое сцепление SEPAC предназначено для работы как всухую, так и в масле. Используемые подшипники герметизированы и постоянно смазываются, и не требуют пресс-масленки, как некоторые конкурирующие муфты. Доступно множество вариантов.

Обзор продукта

Многодисковая муфта с вращающимся полем (RFDC)

Это многодисковое сцепление SEPAC с вращающимся полем предназначено для работы как всухую, так и в масле. Подшипники не используются. Ток подается на катушку корпуса магнита электрической щеткой через токосъемное кольцо. (Заземление осуществляется внутри через корпус магнита на вал машины.) Доступно множество вариантов.

Обзор продукта

Выключение питания

ПРУЖИННЫЕ ЗУБЧАТЫЕ СЦЕПЛЕНИЯ

Стационарная полевая зубчатая муфта (SETC)

Стационарная полевая зубчатая муфта SEPAC с пружинным зацеплением предназначена для работы как всухую, так и в масле. Используемые подшипники герметизированы, постоянно смазываются и не требуют пресс-масленки, как некоторые конкурирующие муфты. Доступно множество вариантов.

Обзор продукта

Зубчатая муфта сцепления (SECC)

Стационарная зубчатая муфта SEPAC с пружинным зацеплением предназначена для работы как всухую, так и в масле. Он оснащен втулкой и выходной втулкой, что упрощает установку по сравнению с другими моделями. Доступно множество вариантов.

Обзор продукта

Электромагнитные муфты SEPAC – SEPAC, Inc

SEPAC является ведущим поставщиком высоконадежных электромагнитных муфт и электромагнитных тормозов, используемых в системах управления движением. Мы создаем высококачественные решения на заказ для наших OEM-клиентов в самых разных отраслях, включая:

• Аэрокосмическая отрасль
• Защита
• Космос
• Робототехника
• Нефть и газ
• Энергия
• Здравоохранение (включая медицинскую визуализацию и роботизированную хирургию)



Что такое электромагнитная муфта?

Электромагнитные муфты работают электрически и передают крутящий момент механически через фрикционные или торцевые зубья. С помощью электромагнитной силы, создаваемой при подаче питания на катушку, эти муфты передают крутящий момент от первичного двигателя, такого как двигатель, к ведомому элементу, через шкив или соединенный вал к нагрузке. В то время как электромагнитные тормоза будут эффективно останавливать или поддерживать вращательное движение, электромагнитная муфта будет соединять или разъединять два вала для управления передачей крутящего момента с одного вала на другой (параллельные валы или разделенные линейные валы).

Нажмите, чтобы развернуть

В SEPAC мы специализируемся на проектировании, проектировании и производстве электромагнитных муфт

Электромагнитные зубчатые муфты

Наши электромагнитные зубчатые муфты подразделяются на две основные категории:

Зубчатые муфты с магнитным зацеплением (при включении питания) Муфты с магнитным зацеплением

, также известные как муфты включения питания, включаются и передают крутящий момент при подаче питания на катушку. Приложение тока притягивает якорь к поверхности зуба и через фиксирующие зубья, а напряженность электромагнитного поля передает крутящий момент на ведомую нагрузку. Когда ток снимается, якорь отключается, и нагрузка работает свободно.

Силовые муфты с магнитным зацеплением включают:

• Стационарная полевая зубчатая муфта SFTC
• Настенная зубчатая муфта WMTC
• Стационарная зубчатая муфта сцепления STCC

Пружинные зубчатые муфты (отключение питания) Муфты с пружинным включением

, также известные как муфты отключения питания, включаются и передают крутящий момент при отключении питания.

Применение электроэнергии позволяет якорю двигаться против пружин, освобождая присоединенную нагрузку от ведомой нагрузки (разделяет поверхности зубьев). Когда поток тока отключается, якорь под действием пружин зацепляется с якорем (взаимодействуя с торцами зубьев), соединяя его с выходной нагрузкой.

Пружинные зубчатые муфты отключения питания включают:

• SETC Зубчатая муфта с пружинным зацеплением
• SECC Пружинная зубчатая муфта сцепления



Электромагнитные фрикционные муфты MD

Муфты с магнитным зацеплением (при включении питания)

Фрикционные муфты с магнитным зацеплением, также известные как муфты включения питания, включаются и передают крутящий момент при подаче питания на катушку.
