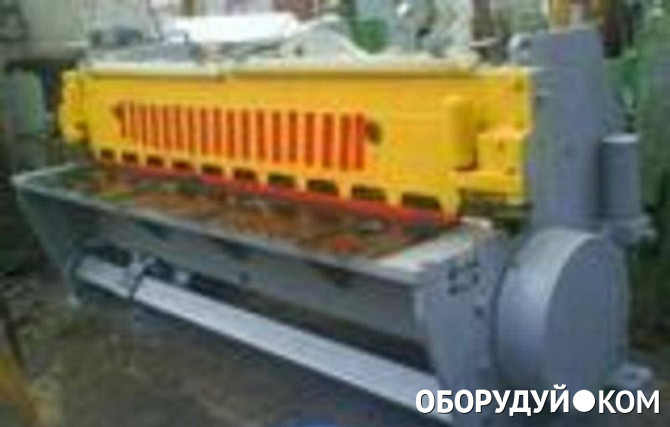

Ножницы гильотинные Н 478 (гильотина Н 478)

Цена: по запросу

Ножницы гильотинные кривошипные листовые с наклонным ножом Н-478 предназначены для прямой продольной и поперечной резки листового металла.
Резка листа производится за один ход ножа по разметке или по упору.
Ножницы эксплуатируются в закрытых помещениях или на открытом воздухе при температуре окружающей среды от -20 до +40 градусов.
Конструктивные особенности гильотины Н 478:
1) Привод электромеханический, что исключает использование сжатого воздуха.
2) Резка осуществляется по упору и разметке.
3) Возможна установка специальных ножей для резки круглого, квадратного и углового металлопроката.


Толщина металла с временным сопротивлением 500 Мпа, мм

16

Ширина листового металла, мм

2200

Расстояние от кромки неподвижного ножа до станины (вылет), мм

300

Число ходов, ход/мин

20

Угол наклона подвижного ножа

2град. 30мин

Ход ножа, мм

140

Расстояние между стойками в свету, мм

2300

Расстояние от верхней кромки нижнего ножа до уровня пола, мм

850

Количество прижимов

1

Ход прижима, мм

25

Суммарная мощность электродвигателей, кВт

30

Частота оборотов, об/мин

1450

Габаритные размеры, мм

3150х2275х2350

Масса, кг

11000

Толщина металла с временным сопротивлением 500 Мпа, мм

16

Ширина листового металла, мм

2200

Расстояние от кромки неподвижного ножа до станины (вылет), мм

300

Число ходов, ход/мин

20

Угол наклона подвижного ножа

2град. 30мин

Ход ножа, мм

140

Расстояние между стойками в свету, мм

2300

Расстояние от верхней кромки нижнего ножа до уровня пола, мм

850

Количество прижимов

1

Ход прижима, мм

25

Суммарная мощность электродвигателей, кВт

30

Частота оборотов, об/мин

1450

Габаритные размеры, мм

3150х2275х2350

Масса, кг

11000

Также посетители сайта смотрят

Техническое описание товара предоставлено официальными представительствами компаний производителей и актуально на дату появления товара в нашем каталоге. Характеристики могут быть изменены без нашего ведома. Для уточнения обращайтесь к менеджерам ЗАО «Гигант».

Указанные на сайте цены носят информационный характер и не являются публичной офертой (ст.435 ГК РФ).
Для получения подробной информации о наличии и стоимости указанных товаров, пожалуйста, обращайтесь к менеджерам компании с помощью специальной формы связи или по телефону.

ножницы гильотинные н-478 возможно приобрести в лизинг. А также мы доставим ножницы гильотинные н-478 в Москву, Санкт-Петербург, Новосибирск, Екатеринбург, Нижний Новгород, Самару, Омск, Казань, Челябинск, Ростов-на-Дону, Уфу, Волгоград… А ТАКЖЕ В ЛЮБОЙ ГОРОД России, Белоруссии и Казахстана. Обращайтесь к специалистам компании.


Н-478 Ножницы гильотинные для листового металла общего назначенияСхемы, описание, характеристики

Сведения о производителе гильотинных ножниц Н-478

Изготовителем ножниц Н-478 является Черниговский механический завод.

Ножницы кривошипные листовые с наклонным ножом (гильотинные) для обработки листового металла

Синонимы: ножницы гильотинные, ножницы листовые, ножницы механические, ножницы кривошипные, ножницы гидравлические, shears for sheet metal working, guillotine shears, crank shears.

Гильотинные ножницы - ножницы с наклонным ножом предназначены для прямолинейной продольной и поперечной резки листового металла. На гильотинных ножницах может производиться резка листов, как по разметке, так и без нее - по заднему или боковому упорам.

В зависимости от типа привода верхнего ножа гильотинные ножницы бывают:

  • механическими (кривошипными)
  • гидравлическими

Гидравлические гильотинные ножницы являются наиболее мощными, длина реза у них достигает 8 и более метров, толщина разрезаемого материала - до 60 миллиметров.

Гильотинные ножницы с механическим приводом во многом схожи с гидравлическими ножницами, основным отличием является система привода: оба движения лезвия (и вверх и вниз) обеспечиваются кривошипным механизмом.

Ножницы с механическим приводом не обладают высокой мощностью и применяются для резки материалов максимальной толщиной 3 - 8мм. Однако скорость реза у этого класса гильотин достаточно высока – до 56 резов в минуту (для сравнения, у гидравлических ножниц количество резов варьируется от 3 до 18 в минуту).

Гильотинные ножницы различают, также, по конструкции привода верхнего ножа:

  • ножницы с прямым ходом верхнего ножа
  • ножницы с поворотной (качающейся) балкой - консольные

У гильотинных ножниц с прямым ходом верхнее лезвие закреплено на раме, которая за счет кривошипа или 2-х гидроцилиндров перемещается вниз по прямым направляющим, расположенным на внутренней поверхности боковых стенок машины.

У гильотинных ножниц с поворотной балкой перемещение верхнего ножа происходит за счет вращения балки вокруг центров, находящихся на боковых стенках в задней части станка.

Поскольку система привода поворотной балки находится внутри корпуса машины - ножницы с поворотной балкой более компактные.

При относительно низкой стоимости ножниц с поворотной балкой, компактности и простоте их исполнения, у них все же имеется определенный недостаток: угол резки не изменяется, оставаясь равным установленному производителем, вне зависимости, режутся ли толстые или тонкие листы.



Н-478 Ножницы гильотинные листовые с наклонным ножом. Назначение и область применения

Ножницы кривошипные листовые Н-478 с наклонным ножом для резки листа толщиной свыше 16 мм и шириной до 2000 мм предназначены для листового материала с при σвр 50 кг/мм 2вр = 500 МПа).

При резке стали с пределом прочности больше или меньше 50 кг/мм 2 для расчета максимальной толщины реза необходимо пользоваться формулой, указанной в разделе «Регулировка ножниц». При этом твердость разрезаемого листа не должна превышать 35 единиц Роквелла по шкале «С».

Поперечная резка листа производится за один ход ножа по разметке или с помощью заднего упора. Продольная резка — при длине реза более 2000 мм — производится рядом повторных резов при продвижении листа вдоль линии реза.

Ножницы могут быть использованы на складах и цехах различных предприятий при температуре окружающей среды -20°С ... +40°С, где требуется резка листовой стали.

Привод гильотинных ножниц Н478 осуществляется от электродвигателя через клиноременную передачу. Ножевая балка гильотины получает возвратно-поступательное движение от коленчатого вала через шатуны. Уравновешена ножевая балка пружинным уравновешивателем.

Усилие на ножевую балку от коленчатого вала передается двумя шатунами. Муфта включения ножниц с двумя поворотными шпонками, тормоз ленточный, периодического действия. Периодичность торможения достигается за счет эксцентричного расположения шкива по отношению к оси коленчатого вала. Это торможение происходит тогда, когда ножевая балка находится в верхнем положении, чем устраняется ее забегание под действием сил инерции.

Разрезаемый материал прижимается к столу ножниц прижимной балкой, движение которой согласовано с движением ножевой балки.

Механические ножницы Н 478 снабжены задним упором. Для безопасной работы на ножницах предусмотрена защитная решетка.

Гильотинные ножницы Н-478 могут работать на одиночных и автоматических ходах. Управление кнопочное с пульта управления и от ножной педали.

Ножницы изготовляются с основными параметрами по ГОСТ 6282—64



Общий вид гильотинных ножниц Н-478


Кинематическая схема ножниц Н-478


Схема электрическая принципиальная гильотинных ножниц Н-478


Чертеж ножа гильотинных ножниц Н-478

Нож для гильотинных ножниц 27 х 75 х 570

  1. Ножи должны изготавливаться из стали марок 5ХВ2С, 6ХВ2С и 6ХС по ГОСТ 5950—73
  2. Твердость ножей — HRC 54 ... 58
  3. Допуск плоскостности поверхности Б — не более 0,1 мм на длине 100 мм
  4. Поле допуска размеров s а В комплекта ножей — по h21
  5. Допускаемая разность размеров ножей комплекта в месте стыка не более 0,03 мм
  6. h24; h24; ±IT14/2
  7. На ноже должна быть нанесена следующая маркировка: товарный знак предприятия-изготовителя, обозначение ножа, клеймо ОТК, шифр (номер) комплекта (для составных ножей).
  8. Остальные технические требования для комплекта ножей по ГОСТ 25306-82 Ножи плоские к листовым ножницам. Основные и присоединительные размеры. Технические требования

Технические характеристики гильотинных ножниц Н-478

Наименование параметраН-478
Основные параметры ножниц
Наибольшая толщина разрезаемого листа при σвр 50 кг/мм 2вр = 500МПа), мм16
Наибольшая длина разрезаемых листов в мм, мм2000
Число ходов ножа в минуту не менее20
Ход ножа, мм140
Угол наклона подвижного ножа в градусах2°04'
Ширина отрезаемого листа по заднему упору, мм650
Число режущих кромок ножа4
Расстояние между стойками в свету, мм2300
Расстояние от уровня пола до плоскости нижнего ножа, мм850
Расстояние от кромки нижнего ножа до станины (вылет), мм600
Максимальное усилие реза, кгс
Количество прижимов1
Ход прижима, мм25
Режимов работы2 (одиночный/ непрерывный)
Тип тормозаленточный
Электрооборудование
Электродвигатель, кВт30
Габарит и масса ножниц
Габарит ножниц (длина х ширина х высота), мм3150 х 2275 х 2350
Масса ножниц, кг11000


Полезные ссылки по теме

Каталог справочник гильотинных ножниц

Паспорта гильотинных ножниц


Н478 Ножницы листовые электромеханические Н-478

Общий вид и конструктивные особенности ножниц кривошипных Н478

  1. станина
  2. электродвигатель
  3. тормоз

  1. линейка
  2. линейка прижимная
  3. муфта включения
  4. вал коленчатый
  5. устройство автоматического отключения
  6. болт
  7. винт.



Схема кинематическая ножниц кривошипных Н478



Характеристика зубчатых колес

Обозначение колес по кинематической схеме

Число зубьев

Модуль

Ширина венца

Угол зацепления

Материал

4

16

10

120

20о

Сталь 40Х

5

47

10

120

20о

Сталь 35

6

15

14

120

20о

Сталь 40Х

7

68

14

120

20о

Сталь 35

Характеристика ремней

Наименование и обозначение

Номер стандарта

Ремень С-3350

ГОСТ 1281-63

Характеристика подшипников качения

Номер подшипников

Номер стандарта

Обозначение сборочной единицы (куда входит)

Кол-во подшипников на сборочную единицу

3616

ГОСТ 5721-75

Н478.00.000

2

Станина ножниц кривошипных Н-478

Станина ножниц кривошипных Н-478 представляет собой сварную конструкцию с прикрепленным с помощью болтов столом, на котором неподвижно зафиксированы нижние ножи. Для регулировки зазора между ними стол можно перемещать, отпуская и затягивая крепежные болты.

Привод и валы ножниц кривошипных Н-478

На задней части станины ножниц Н-478 установлен электродвигатель (1). Вращение передается через пять клиновых ремней на маховик (9), через зубчатые колеса (4,5,6,7) на коленчатый вал (III). Промежуточный вал (I) установлен на радиальных сферических роликоподшипниках, коленчатый вал (III) - на подшипниках скольжения.

Тормоз ножниц кривошипных Н478

На правом конце коленчатого вала (8) установлен ленточный тормоз (3) периодического действия. Периодичность торможения осуществляется за счет шкива, эксцентрически распложенного на оси вращения коленчатого вала (4). За счет тормоза устраняется забегание под действием инерции коленвала. Торможение происходит в момент, когда линейка ножа (1) находится в верхнем положении.

Муфта включения ножниц кривошипных Н-478

Муфта включения ножниц кривошипных Н-478 в разрезе

На левом конце коленчатого вала и ступице зубчатого колеса установлена шпоночная муфта включения. Втулки неподвижно посажены в ступице зубчатого колеса. Остальные детали соединяются с валом через втулку. Поворотные (рабочая и запорная) шпонки 3, 4 муфты включаются пружинами 5, поворачиваясь, захватываются полукруглыми пазами втулки 6. Втулки 7, имеющие полукруговые пазы, дополняют гнезда для круглых концов шпонки. Правый конец рабочей шпонки снабжен легкоотводным языком, который, ударяясь об один из пальцев, отключает шпонки, соединенные между собой рычагами 9. При включении шпонок угол поворота последних ограничивается пазом ведущей втулки 10

Муфта включения Н478.06.00.000 СБ

При нажатии кнопки «ручной рез» или педали «Рез педалью» включается электромагнит. Фиксатор 058 отклоняется вправо, освобождая от упора хвостовик 013. Хвостовик 013 находясь в чугунной ведущей втулке 011 входит в зацепление с шпонкой включения 010. Шпонка 010 соединена с рычагом 016 и под действием пружины 004 поворачивается вместе с рычагом 016, освобождая рычаг 015, который поворачивает шпонку 019.

Шпонки 010 и 019  поворачиваясь, захватываются полукруглыми пазами втулки 006, которая запрессована в зубчатое колесо. Зубчатое колесо поворачивает коленчатый вал, совершая полный оборот. Происходит рез металла.

По окончании оборота хвостовика 013 при соприкосновении с фиксатором 058 (фиксатор к этому времени занял исходное положение) поворачивается в гнезде чугунной ведущей втулки 011, одновременно поворачивает в исходное положение шпонку включения 010 с рычагами 016 и 015.

Шпонки занимают положение обеспечивающие свободное вращение втулки 006 совместно с зубчатым колесом. Осуществляется холостое вращение. Для включения в работу необходимо опять нажать кнопку «ручной рез» или педаль (в зависимости от установленного режима работы).

Примечание: при положении шпонок 019 и 010 изображенном на рис.8. осуществляется свободное вращение зубчатого колеса (холостой ход), при повороте шпонок 010 и 019 осуществляется включение муфты.

Линейка ножа и прижимная линейка ножниц кривошипных Н-478

Прижимная линейка прижимает разрезаемый материал и работает автоматически согласованно с движением линейки ножа. Усилие от коленчатого вала передается на линейку ножа посредством двух шатунов. Усилие нажатия прижима регулируется пружинами, вмонтированными в стаканы на прижимной линейке.

Система смазки ножниц кривошипных Н-478

Исправность и качественная работа ножниц кривошипных Н-478 напрямую зависит от своевременной смазки. В этой связи смазку необходимо осуществлять своевременно и в строгом соответствии со схемой и указаниями, приведенными в таблице.

Способ нанесения смазочных материалов: шприцем

Наименование смазочных материалов и обозначение стандарта: Циатим 201 ГОСТ 8773

Наименование мест, номер позиции

Периодичность проверки и замены смазки

1

Подшипниковые узлы промежуточного вала.

Пополнение через 50ч. Замена через 3500ч.

2

Опоры шеек коленчатого вала, опоры вал-шестерен.

Не менее 3-х раз в смену.

3

Оси шатунов, оси рычагов, ось мех-ма включения муфты.

Один раз в смену.

4

Шатунные шейки коленчатого вала.

Не менее 3-х раз в смену.

5

Подушки, направляющие линейки ножа, прижимной линейки, муфта включения.

Один раз в смену.

ВНИМАНИЕ: смазочные отверстия ножниц Н-478 промывать керосином не реже 1 раза в три месяца.

Установка ножниц кривошипных Н-478

Поставка ножниц кривошипных Н-478 заказчику осуществляется в собранном виде. Подъем ножниц Н478 в распакованном виде следует производить за строповочные уши, согласно схеме

Схема строповки ножниц кривошипных Н-478

Ножницы должны быть установлены на фундаменте согласно плану фундамента

План фундамента для установки ножниц кривошипных Н478

  1. Болт 1.2 М24х710 Ст3пс ГОСТ 243791-80,
  2. .Гайка М24.6.05 ГОСТ 5927-70
  3. .Шайба А24.01.05 ГОСТ 11371-78

Подготовка ножниц кривошипных Н478 к работе

При подготовке к работе необходимо:

  • осмотреть ножницы Н478, убрать посторонние предметы со стола;
  • проверить надежность крепления ножей, а также соответствие величины зазора между ножами согласно табл.7.;
  • смазать ножницы согласно таблицы смазки;
  • проверить натяжение клиновых ремней и при необходимости подтянуть;
  • установить упор на задаваемый размер;
  • обнаружение недостатки устранить.

Включить автоматический выключатель QF1, при этом загорится сигнальная лампочка на пульте управления.

Установить переключатель в положение «Одиночный ход» и «Управление кнопкой».

Нажать кнопку «Электродвигатель», после того как двигатель наберет обороты (1-2 мин.) подать разрезаемый лист до упора и нажать кнопку «Рез». Последующие резы осуществляются нажатием на кнопку «Рез».

Для работы с педалью установить переключатель в положение «Управление педалью». Рез осуществляется путем нажатия на педаль.

Для выключения ножниц необходимо нажать кнопку «Стоп» или «Общий стоп».

Порядок работы на ножницах кривошипных Н478.01

  1. Включить автоматический выключатель QF1 (при этом загорится сигнальная лампочка на пульте управления).
  2. Установить переключатель в положение «Одиночный ход» и «Управление кнопкой».
  3. Нажать кнопку «Электродвигатель».
  4. После того как двигатель наберет обороты (1-2 мин.) подать разрезаемый лист до упора и нажать кнопку «Рез» (последующие резы осуществляются нажатием на кнопку «Рез»).
  5. Для работы с педалью установить переключатель в положение «Управление педалью». Рез осуществляется путем нажатия на педаль.
  6. Для выключения ножниц нажать кнопку «Стоп» или «Общий стоп

Техническое обслуживание ножниц кривошипных Н478.01

  • Техническое обслуживание ножниц по периодичности, выполняемым операциям и трудоемкости подразделяется на ежемесячное (ЕО) и периодическое техническое обслуживание (ТО).
  • Ежемесячное техническое обслуживание выполняется в течение рабочей смены.
  • Периодическое техническое обслуживание выполняется через 700 часов работы.
  • Текущий ремонт необходимо проводить через 3500 часов, капитальный – через 30000 часов.
  • Перечень работ ежемесячного обслуживания должен соответствовать таблице.

Содержание работ и методика их проведения

Технические требования

Приборы, инструменты, приспособления и материалы, необходимые для выполнения работ

1.Произвести контрольный осмотр ножниц и электроаппаратуры перед началом работы.





2.Проверить надежность крепления болтовых соединений.



Набор гаечных ключей

3.Проверить состояние верхних и нижних ножей, наличие между ними зазора.

Величина зазора согласно таблице 6

Визуально.

Щуп.

4.Смазать ножницы в соответствии с таблицей смазки 4.



Циатим 201 ГОСТ 8773

5.Проверить работу ножниц на холостом ходу.

Температура подшипников качения не должна превышать 70 оС, подшипников скольжения – 60оС, направляющих - 50оС.



6.Контролировать работу подшипников с целью предупреждения их чрезмерного нагрева.





Все замеченные неисправности должны быть устранены. При этом отключить питание ножниц.

Толщина разрезаемого листа, мм

5 – 6

7 - 8

9 - 12

12-16

Зазор между ножами, мм

0,3

0,4

0,5

0,6

Периодическое техническое обслуживание включает работы, предусмотренные ежесменным техническим обслуживанием.

Содержание работ и методика их проведения

Технические требования

Приборы, инструменты, приспособления и материалы, необходимые для выполнения работ

1.Контролировать состояние рабочих поверхностей быстроизнашивающихся деталей.



Визуально

2.Отрегулировать натяжение производных клиновых ремней.

Не допускается проскальзывание.

Визуально. Гаечные ключи

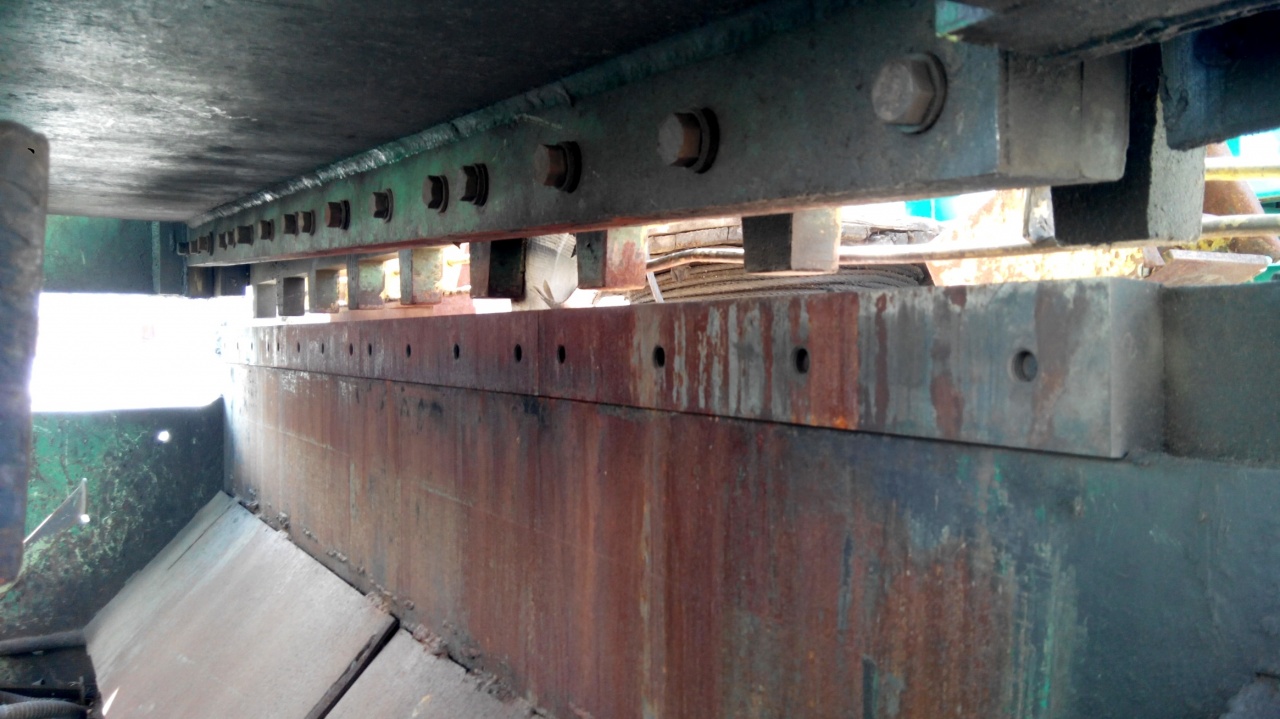

3.Проверить состояние режущей кромки ножей. Переустановить ножи, а при затуплении обеих режущих кромок шлифовать

Не допускается работами с затупленными и выкрошенными кромками ножа.

Визуально. Гаечные ключи

Характерные неисправности ножниц кривошипных Н-478 методы их устранения

Затягивание лист между ножами.

Зазор между ножами не соответствует толщине разрезаемого листа.Уменьшить зазор путем перемещения стола, отрегулировать зазор в соответствии с инструкцией.

Материал не прижимается или прижимается с одного конца

Вышла из строя или слабо натянута пружина.Сменить или подтянуть пружину.

Тормоз не останавливает коленчатый вал в верхнем положении.

Изношена лента или ослаблена пружина тормоза.Сменить ленту или подтянуть или сменить пружину.

Греются подшипники коренных шеек коленчатого вала.

Плохо пришабрены втулки, в зазоры на валу или втулку не поступает смазка.Прошлифовать или зачистить шейки коленчатого вала и пришабрить втулки. Проверить поступление смазки.

ЗУ выступившей смазки по бокам вкладышей шатунов заметны частицы металла.

Отсутствует смазка.Проверить поступление смазки.

Тугой ход ножевой или прижимной балки.

Направляющие слишком затянуты, отсутствие смазки, задиры.Отпустить направляющие. Проверить поступление смазки. Разобрать и пришабрить ножевую балку и направляющие.

Электрооборудование ножниц гильотинных Н478

Род тока – переменный , 3-х фазный.

Напряжение – 380 В; 50 Гц.

Напряжение цепей управления:

переменного тока 110 В; 50 Гц.

Напряжение цепей сигнализации – 22 В; 50 Гц.

Напряжение цепей освещения – 24 В; 50 Гц.

Количество точек освещения – 3.

Электродвигатель главного привода 30кВт  2950 об/мин.

Схема электрическая принципиальная ножниц гильотинных кривошипных Н478

  1. лампочка – электросеть подключена
  2. лампочка – двигатель включен
  3. ключ
  4. переключатель – местное освещение кнопка
  5. кнопка пуск
  6. кнопка стоп
  7. кнопка пуск циклов (одиночных, автоматических)
  8. кнопка – стоп циклов
  9. переключатель педаль-пульт
  10. переключатель циклов
  11. общий стоп



Описание работы ножниц Н478

Электрическая схема ножниц Н478 предусматривает следующие режимы:

  • отключено;
  • ручное управление;
  • педальное управление;
  • автоматический цикл;
  • одиночный ход.

Символы органов управления показаны на рисунке

Выбор режимов осуществляется переключателями, установленным на пульте управления.

Ручное управление

Переключатель режимов SA2 ставится в положение «Ручное управление», при нажатии кнопки SB4 происходит одиночный цикл: включается реле KМ2, и включает электромагнит YА, который включает муфту.

Педальное управление

Переключатель режимов SA2  ставится в положение «Педальное управление», и при нажатии педали SB5 происходит одиночный цикл.

Автоматический цикл

Переключатель режимов SA3  ставится в положение «Автоматический цикл», и при нажатии кнопки SB4 включается KМ2 и становится на самопитание, электромагнит YА1 постоянно включен, происходят непрерывные хода (циклы) ножевой балки. Отключение производится кнопкой SB3.

Защита и блокировка

Защита схемы осуществляется автоматическими выключателями. Тепловая защита двигателя осуществляется тепловым реле. Электросхемой предусмотрена блокировка – невозможность работы ножниц, если решетка снята, то есть конечный выключатель SQ должен быть нажат.

Сигнализация и местное освещение

Электросхемой предусмотрена следующая сигнализация:

  • наличие напряжения HL1;
  • двигатель включен HL2;

Для освещения линии реза предусмотрены лампы местного освещения EL1.

Меры безопасности при работе на на ножницах кривошипных Н478

  • К работе на ножницах Н-478 допускаются лица не моложе 18 лет, прошедшие обучение, имеющие удостоверение на право работы на ножницах, ознакомленные с особенностями конструкции и эксплуатации станка.
  • Ножницы Н-478 должны быть надежно заземлены путем присоединения к цеховому заземлению в соответствии с ГОСТ 27487.
  • При работе на ножницах Н-478 категорически запрещается:
    • производить осмотр и ремонт электроаппаратуры при включенном вводном автоматическом выключателе;
    • производить ремонт, наладку, чистку и смазку ножниц при включенном двигателе;
    • находиться с тыльной стороны ножниц во время работы;
    • работать при нарушенном заземлении и поврежденной электропроводке;
    • работать при неисправной блокировке предохранительной решетки;
    • работать со снятыми ограждениями;
    • работать при неправильно отрегулированном зазоре между ножами или ножами с затупившейся режущей кромкой;
    • осуществлять резку листа сσВ ≤ 50 кГс/мм2, листа толщиной более 16 мм, сортового металлопроката.
  • При включении ножниц Н-478 в обязательном порядке необходимо убедиться в правильном вращении электродвигателя. В случае неправильного вращения произойдет поломка станка.
  • При проведении технического обслуживания ножниц Н-478, ремонтных и наладочных работ необходимо отключить вводной автоматический выключатель. Для предохранения от случайных включений вводной автоматический выключатель должен быть заперт в отключенном состоянии, а на электрошкафу необходимо обязательно повесить табличку: «Не включать – работают люди».
  • Для фиксации ножевой балки в верхнем положении при ремонтных работах необходимо пользоваться механизмом фиксации. Для этого отвернуть винты (1), выдвинуть стержни (2), пропустив их через отверстия в ножевой балке, и завернуть гайки М30. При этом автоматически отключается цепь управления.
  • При пользовании ножной педалью следует следить, чтобы в зону расположения педали не попадали посторонние предметы.
  • На каждом рабочем месте должны быть вывешены краткие правила безопасности.
  • Рабочий – оператор при работе в обязательном порядке должен применять противошумные наушники группы А по ГОСТ 12.4.051-87 для защиты от вредного воздействия шума, создаваемого ножницами.

Н478. 0314, Н478 н-478 ножи принципиальная эл схема гильотина н478. н478 техномаш, гильотина н478 гильотина н 478 схемы н 478. прижимы для ножей 410 мм в ярославле, Гильотина Н-478 электромеханическую купить бу н-478 ножницы кривошипные листовые н-478. муфта н478, н-478 характеристики техномаш н-478 техномаш

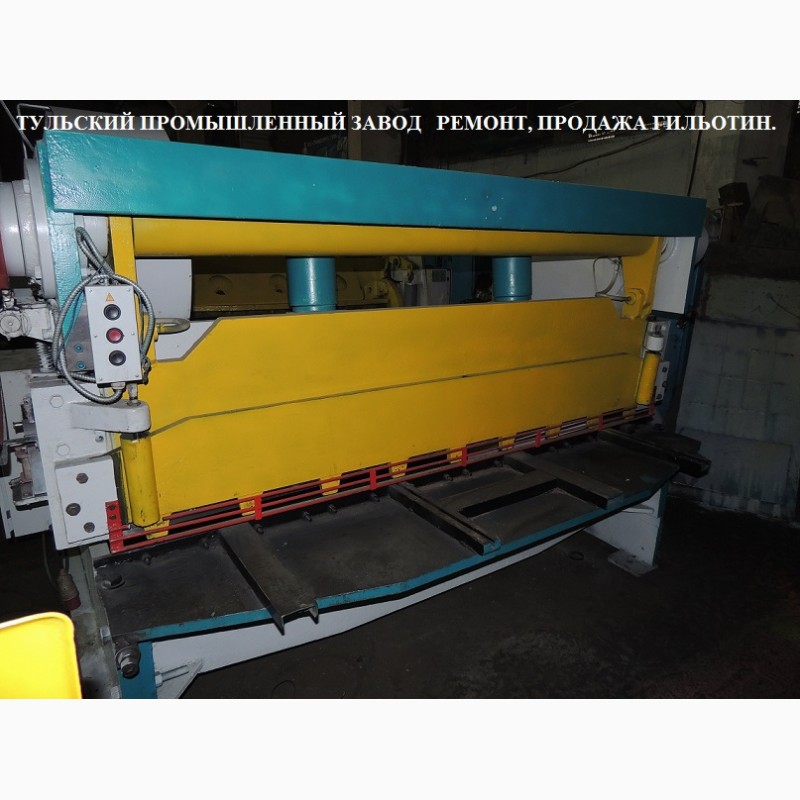

Н 478 ножницы гильотинные механические

 Главная страница » Оборудование - гильотины

Гильотинные ножницы — ножницы с наклонным ножом предназначены для прямолинейной продольной и поперечной резки листового металла. На гильотинных ножницах может производиться резка листов, как по разметке, так и без нее — по заднему или боковому упорам.

Н 478 ножницы гильотинные механические

Ножницы кривошипные листовые Н-478 с наклонным ножом для резки листа толщиной свыше 16 мм и шириной до 2000 мм предназначены для листового материала с при σвр 50 кг/мм 2 (σвр = 500 МПа).При резке стали с пределом прочности больше или меньше 50 кг/мм 2 для расчета максимальной толщины реза необходимо пользоваться формулой, указанной в разделе «Регулировка ножниц». При этом твердость разрезаемого листа не должна превышать 35 единиц Роквелла по шкале «С». Поперечная резка листа производится за один ход ножа по разметке или с помощью заднего упора. Продольная резка — при длине реза более 2000 мм — производится рядом повторных резов при продвижении листа вдоль линии реза.

Н 478 ножницы гильотинные механические

Ножницы могут быть использованы на складах и цехах различных предприятий при температуре окружающей среды -20°С … +40°С, где требуется резка листовой стали. Привод гильотинных ножниц Н478 осуществляется от электродвигателя через клиноременную передачу. Ножевая балка гильотины получает возвратно-поступательное движение от коленчатого вала через шатуны. Уравновешена ножевая балка пружинным уравновешивателем. Усилие на ножевую балку от коленчатого вала передается двумя шатунами. Муфта включения ножниц с двумя поворотными шпонками, тормоз ленточный, периодического действия. Периодичность торможения достигается за счет эксцентричного расположения шкива по отношению к оси коленчатого вала. Это торможение происходит тогда, когда ножевая балка находится в верхнем положении, чем устраняется ее забегание под действием сил инерции.

Разрезаемый материал прижимается к столу ножниц прижимной балкой, движение которой согласовано с движением ножевой балки. Механические ножницы Н 478 снабжены задним упором. Для безопасной работы на ножницах предусмотрена защитная решетка. Гильотинные ножницы Н-478 могут работать на одиночных и автоматических ходах. Управление кнопочное с пульта управления и от ножной педали. Ножницы изготовляются с основными параметрами по ГОСТ 6282—64.

Н 478 ножницы гильотинные механические

Технические характеристики Н 478

  • Наибольшая толщина разрезаемого листа при σвр 50 кг/мм 2 (σвр = 500МПа), мм 16
  • Наибольшая длина разрезаемых листов в мм, мм 2000
  • Число ходов ножа в минуту не менее 20
  • Ход ножа, мм 140
  • Угол наклона подвижного ножа в градусах 2°04′
  • Ширина отрезаемого листа по заднему упору, мм 650
  • Число режущих кромок ножа 4
  • Расстояние между стойками в свету, мм 2300
  • Расстояние от уровня пола до плоскости нижнего ножа, мм 850
  • Расстояние от кромки нижнего ножа до станины (вылет), мм 600
  • Максимальное усилие реза, кгс
  • Количество прижимов 1
    Ход прижима, мм 25
  • Режимов работы 2 (одиночный/ непрерывный)
  • Тип тормоза ленточный
  • Электрооборудование
  • Электродвигатель, кВт 30
  • Габарит и масса ножниц
  • Габарит ножниц (длина х ширина х высота), мм 3150 х 2275 х 2350
  • Масса ножниц, кг 11000.

Продукция

НОЖНИЦЫ КРИВОШИПНЫЕ ЛИСТОВЫЕ С НАКЛОННЫМ НОЖОМ Н-478
(ЭЛЕКТРОМЕХАНИЧЕСКИЕ ГИЛЬОТИННЫЕ НОЖНИЦЫ)

Ножницы предназначены для прямой, продольной и поперечной резки (раскроя) листового металла толщиной не более 16 (или 20) мм и шириной 2200 мм, с пределом прочности σB ≤  500 МПа (50 кГс/мм.кв.). Эксплуатируются в закрытых помещениях или на открытом воздухе при температуре окружающей среды -20°С...+40°С, категория 2 по ГОСТ 15150.

Модификация 16×2200

Модификация 20×2200

Особенности конструкции:

  • Привод электромеханический с жесткой муфтой включения с двумя поворотными шпонками, что исключает потребление сжатого воздуха.
  • Резка осуществляется по регулируемому упору или разметке.
  • Местное освещение зоны реза.

Дополнительные опции:

  • запасной комплект ножей,
  • запасная рабочая шпонка,
  • рольганги (приводные, неприводные) для подачи листа,
  • * откатная тележка для отрезанных заготовок (создает удобство в работе, существенно облегчает труд и повышает производительность рабочего при освобождении приемного склиза от заготовок: «нарубил – откатил – стопку забрал краном»),
  • шариковые направляющие для облегчения подачи листового металла: количество и длина направляющих – по желанию заказчика (от стандартной по ширине стола, до 1000 мм и более),
  • ** задний регулируемый упор до 1000 мм,
  • передний регулируемый упор и боковой упор,
  • комплект оснастки для резки круглого, квадратного и углового металлопроката,
  • регулируемый угловой упор для резки под углом,
  • пожелания заказчика.

Техническая характеристика ножниц

Параметры

Н-478 16×2200

Н-478 20×2200

Наибольшие размеры разрезаемого листа
с пределом прочности σB ≤ 500 МПа:

  • толщина, мм
  • ширина, мм
  • 16

    2200

    20

    2200

    *Наибольшая ширина полосы, отрезаемая по заднему упору, мм

    650*

    650*

    Частота хода ножа, ход/мин

    20

    25

    Габаритные размеры:

  • длина, мм
  • 3270

    3300

  • ширина, мм
  • 2340

    2400

  • высота, мм
  • 2380

    2380

    Масса, кг:

    9800

    11900

    НОЖНИЦЫ КРИВОШИПНЫЕ ЛИСТОВЫЕ
    С НАКЛОННЫМ НОЖОМ НКЧ 6020
    (ЭЛЕКТРОМЕХАНИЧЕСКИЕ ГИЛЬОТИННЫЕ НОЖНИЦЫ)

    Ножницы предназначены для прямой, продольной и поперечной резки (раскроя) листового металлопроката толщиной не более 6 мм и шириной 2500 мм, с пределом прочности σB ≤  500 МПа (50 кГс/мм.кв.). Могут эксплуатироваться в районах с умеренным климатом в отапливаемых и неотапливаемых производственных помещениях.

    Особенности конструкции:

    • Привод электромеханический с жесткой муфтой включения с двумя поворотными шпонками, что исключает потребление сжатого воздуха (данная модель ножниц не требует сжатого воздуха, в результате чего на 4 кВт снижается потребляемая мощность и затраты на приобретение дополнительного компрессора).
    • Зубчатые передачи и муфта включения работают в масляной ванне.
    • Резка осуществляется по заднему регулируемому упору или разметке.
    • Местное освещение зоны реза.

    Дополнительные опции:

    • запасной комплект ножей,
    • передний регулируемый упор и боковой упор,
    • * задний регулируемый упор до 1000 мм,
    • регулируемый угловой упор для резки под углом,
    • комплект оснастки для резки круглого, квадратного и углового металлопроката,
    • стол-рольганг для подачи листового металла,
    • пожелания потребителя.

    Техническая характеристика ножниц

    Параметры

    НКЧ 6020 6×2000

    НКЧ 6020 6×2500

    Наибольшие размеры разрезаемого листа
    с пределом прочности σB ≤ 500 МПа:

  • толщина, мм
  • ширина, мм
  • 6

    2000

    6

    2500

    *Наибольшая ширина полосы, отрезаемая по заднему упору, мм

    550*

    550*

    Частота хода ножа, ход/мин

    50

    50

    Мощность электродвигателя, кВт

    8. 5

    8.5

    Габаритные размеры:

  • длина, мм
  • 2950

    3400

  • ширина, мм
  • 1400

    1400

  • высота, мм
  • 1450

    1450

    Масса, кг:

    3450

    3650

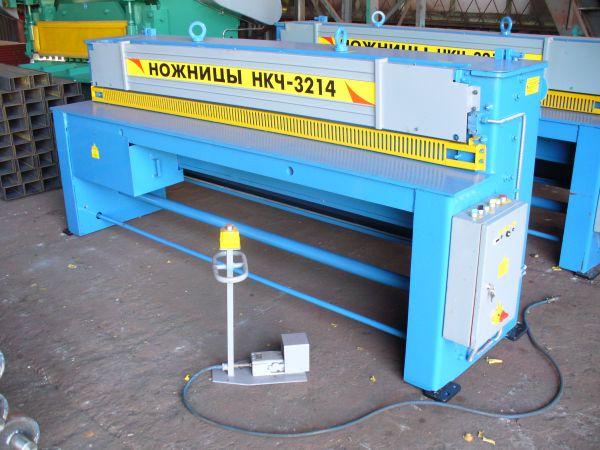

    НОЖНИЦЫ КРИВОШИПНЫЕ ЛИСТОВЫЕ
    С НАКЛОННЫМ НОЖОМ НКЧ 3214
    (ЭЛЕКТРОМЕХАНИЧЕСКИЕ ГИЛЬОТИННЫЕ НОЖНИЦЫ)

    Ножницы предназначены для прямолинейной поперечной резки листового материала толщиной не более 2,5 мм и шириной 2500 мм с пределом прочности σB ≤  500 МПа (50 кГс/мм.кв.). Могут эксплуатироваться в районах с умеренным климатом, в отапливаемых и неотапливаемых помещениях (-20...+40 град.С).

    Особенности конструкции:

    • Электродвигатель включается только во время резки, что позволяет экономить электроэнергию!
    • Низкий уровень шума!
    • Привод электромеханический с прямым включением от мотор-редуктора.
    • Резка осуществляется по регулируемому заднему упору или разметке.
    • Светодиодное освещение зоны реза.

    Дополнительные опции:

    • запасной комплект ножей,
    • * задний регулируемый упор до 1000 мм,
    • передний регулируемый упор и боковой упор,
    • регулируемый угловой упор для резки под углом,
    • пожелания потребителя.

    Техническая характеристика ножниц

    Параметры

    НКЧ 3214

    Наибольшие размеры разрезаемого листа
    с пределом прочности σB ≤ 500 МПа:

  • толщина, мм
  • ширина, мм
  • 2,5

    2500

    *Наибольшая ширина полосы, отрезаемая по заднему упору, мм

    550*

    Частота хода ножа, ход/мин

    28

    Мощность электродвигателя, кВт

    3

    Габаритные размеры:

  • длина, мм
  • 3120

  • ширина, мм
  • высота, мм
  • 1330

    Масса, кг:

    1800

    ПРЕСС-НОЖНИЦЫ КОМБИНИРОВАННЫЕ НСЧ 1426

    Предназначены для резки сортового и фасонного проката (швеллера, уголка, круга, квадрата) и листа с временным сопротивлением σB ≤ 460 МПа:, а также для пробивки круглых, фасонных отверстий и фигурной высечки.

    Техническая характеристика ножниц

    Параметры

    НСЧ 1426

    Виды и размеры разрезаемого сортового фасонного и листового проката:

  • швеллер
  • № 8 и 12

  • сталь круглая
  • Ø 30 мм

  • сталь квадратная
  • 30x30 мм

  • сталь угловая
  • 90x90x10 мм

  • сталь листовая
  • 10 мм

  • сталь полосовая
  • 10x40 мм

  • длина реза листа за 1 ход кулисы
  • до 100 мм

  • арматура:
  • АI (А 240) σB ≤ 480 МПа

    Ø 30 мм

    AII (А 300) σB ≤ 520 МПа

    Ø 20 мм

    AIII (А 400)σB ≤ 770 МПа

    Ø 18 мм

    Число ходов ползуна в минуту

    35

    Мощность электродвигателя, кВт

    2,2

    Габаритные размеры:

  • длина, мм
  • 1500

  • ширина, мм
  • высота, мм
  • 1250

    Масса, кг

    1014

    МАШИНА ЛИСТОПРАВИЛЬНАЯ МЛЧ 1725

    Предназначена для холодной правки (выравнивания) листового металлопроката и заготовок из него с пределом текучести σT ≤ 340 МПа.
    Машина может комплектоваться дополнительно как приводными так и не приводными рольгангами.



    Техническая характеристика машины

    Параметры

    Показатели

    Предел текучести рихтуемого листа σT , МПа:

    ≤ 340

    Скорость правки, м/мин

    10,1

    Максимальная толщина рихтуемого листа, мм

    22

    Максимальная ширина рихтуемого листа, мм

    1700

    Количество валков

    9

    Количество правильных валков

    9 (7+2 вспомогательных)

    Мощность главного электропривода, кВт
    Мощность механизма подъема валков, кВт

    1,1×3=3,3

    Габаритные размеры:

  • длина, мм
  • ширина, мм
  • высота, мм
  • 1750

    Масса, кг:

    16725

    Приобретаемый металлопрокат, как правило, имеет значительные отклонения по плоскостности (вогнутость, выпуклость и т. д.), при газовой резке и рубке листового металла появляются дополнительные отклонения (пропеллерность, волнистость). Деформированные листы и заготовки значительно увеличивают трудоемкость при их правке традиционными методами, снижают качество продукции, требуют квалифицированных исполнителей. Для устранения вышеперечисленных отклонений в листовом металлопрокате и заготовках из него целесообразно применение листоправильной машины МЛЧ 1725, значительно повышающей производительность труда и качество выпускаемой продукции. Поставляемая заводом машина МЛЧ 1725 проста в обслуживании, имеет высокую надежность в работе и не требует высококвалифицированного обслуживающего персонала. В настоящее время листоправильные машины работают на предприятиях России, Украины, Беларуси, обеспечивая высокие показатели даже после 20 лет работы. Учитывая, что рихтуемые листы имеют большую длину, желательно использовать при рихтовке рольганги.

    Ножницы гильотинные (гильотина) Н478/Н478.01 - Поставки станков

    Гильотинные ножницы модели Н478/Н478.01 применяют в различных отраслях промышленности, где требуются технологические операции по раскрою и резке металлических  листовых материалов. В основном используются в заготовительных цехах машиностроения, судостроения, автостроения, а так же других сферах производства.





    Конструктивные особенности и преимущества

    • регулируемое электронное управление настраивает оборудование на одиночную и автоматическую работу
    • синхронное движение прижимной балки и режущего ножа осуществляется от пульта или педали
    • эксплуатация при широком диапазоне окружающей среды: от -20ºС до +40ºС
    • использование заднего упора обеспечивает обработку без разметки, что приводит к повышению производительности
    • специализированные ножи позволяют резать прутки круглого и квадратного профиля, а так же угловой металлопрокат





    Технические характеристики

      Н478 Н478. 01
    Наибольшая толщина разрезаемого листа, мм 16 20
    Наименьшая толщина разрезаемого листа, мм 1 1
    Максимальная длина листа, мм 2200 2200
    Наклон подвижного ножа, град 2º30′ 2º4′
    Ширина  листа по заднему упору, мм 700 700
    Число ходов ножа, мин-1 20 25
    Количество режущих кромок ножа 4 4
    Тип муфты Механическая Механическая
    Мощность двигателя, кВт 30 40
    Расстояние между стойками в свету, мм 2300 2300
    Габариты,  мм 3270х2340х2380 3300х2400х2380
    Масса, кг 9800 11000





    Комплектация и оснащение

    Базовая Дополнительная
    • Ножницы гильотинные в сборе
    • Педаль управления
    • ЗИП
    • Техническая документация
    • Лазерный указатель
    • Задний упор приводной
    • Рольганг для подачи обрабатываемого листа
    • Тележка откатная



    Условия приобретения

    Сделать заказ на гильотинные ножницы модели Н478/Н478.01 можно через форму обратной связи на сайте, по телефону +7(4852) 66-40-25 или сделать запрос на электронную почту: Этот адрес электронной почты защищён от спам-ботов. У вас должен быть включен JavaScript для просмотра.. Предоставляем гарантию на станок сроком 12 месяцев.



    ножницы гильотинные ручные механические, пневмомеханические и гидравлические.

    Продажа ножниц гильотинных со склада (СПб, Москва, Челябинск, Казань) от производителя, производство на заводах и поставки.
    Прайс-листы с ценами на гильотины запрашивайте в отделе станочного оборудования.

    Ручные гильотины - гильотинные ножницы.

    Гильотинные ножницы (гильотины) электромеханические и пневмомеханические.

    • Гильотинные ножницы пневматические НА3214 (2,5х1600).
    • Гильотинные ножницы пневматические НД3314 (2,5х1600).
    • Гильотинные ножницы пневматические НА3216 (4х2000).
    • Гильотинные ножницы пневматические НД3316 (4х2000).
    • Гильотинные ножницы (гильотина) НГ-4х2,5.
    • Гильотинные ножницы НК-3416 (4х2000).
    • Гильотинные ножницы СТД-9АН (4х2,0, 6,3х2,5) с наклонным ножом.
    • Гильотинные ножницы пневматические НД3318 (6,3х2000).
    • Гильотинные ножницы (гильотина) НГ-6,3х2,0, НГ-6,3х2,5, НГ-6,3х3,0.
    • Гильотинные ножницы Н-3118 (6,3х2000).
    • Гильотинные кривошипные ножницы НКЧ-6020 (6,0х2500).
    • Гильотинные ножницы НК-3418 (6,3).
    • Гильотинные ножницы НК-3421Н (12х2000) с наклонным ножом.
    • Гильотинные ножницы Н-3121 (12х2000).
    • Гильотинные ножницы пневматические НА3121 (12х2000).
    • Гильотинные ножницы МНГ-13 (13х2000).
    • Гильотинные ножницы (гильотина) НГ-13, НГ-13-01.
    • Гильотинные ножницы МНГ-16 (16х2000).
    • Гильотинные ножницы (гильотина) НГ-16, НГ-16-01.
    • Гильотинные ножницы Н-3122 (16х2000).
    • Гильотинные ножницы пневматические НА3122 (16х2000).
    • Гильотинные ножницы Н-478 (16х2000).
    • Гильотинные ножницы Н-478.01 (20х2000).

    РУЧНЫЕ ГИЛЬОТИНЫ (ГИЛЬОТИННЫЕ НОЖНИЦЫ).

    Ручные гильотинные ножницы НГ-1250 и НГ-2000, (1,0х1250мм, 0,8x2000мм).


      Гильоотиные ножницы НГ1250 (длина стола 1250 мм) и НГ-2000 (длина стола 2000 мм) предназначены для резки листового металла вручную в условиях мелкосерийного и индивидуального производства, а также в ремонтных мастерских на предприятиях любых форм собственности.

    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГИЛЬОТИН РУЧНЫХ НГ1250, НГ2000:

    НГ-1250 НГ-2000
    Наибольшая ширина разрезаемого листа, мм 1250 2000
    Толщина разрезаемого листа, мм 0,6…1,0 0,5…0,7
    Габаритные размеры, мм
    Слева направо 1550 2330
    Спереди назад 1240 1240
    Высота 1070 1100
    Масса, кг 380 590



    ГИЛЬОТИННЫЕ НОЖНИЦЫ МЕХАНИЧЕСКИЕ И ПНЕВМАТИЧЕСКИЕ.

    Ножницы гильотинные пневматические НА3214.

    Ножницы гильотинные, кривошипные НА-3214 предназначены для резки листового материала с наибольшим размером поперечного сечения 2,5 х 1600 мм.
    Гильотины НА 3214 с ручной настройкой зазора между ножами и ручным приводом заднего упора. Задний упор предназначен для установки заданного размера отрезаемой заготовки. Ножницы НА3214 надежны в работе, просты в эксплуатации и ремонте. Обеспечивают высокую точность производимых работ.
    Система смазки и электрооборудования пневматических ножниц НА прекрасно работает даже при низких температурах, что невозможно при работе с гидравлическим аналогом.





    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГИЛЬОТИНЫ НА3214 (2,5х1600):

    Толщина разрезаемого материала с временным сопротивлением σвр ≤ 500 МПа, мм

    2,5

    Ширина (наибольшая) разрезаемых листов, мм

    1600

    Частота ходов ножа, холостых, мин.-1

    68

    Частота ходов ножа, мин-1: при резке наибольших размеров разрезаемого металла

    30

    Угол наклона подвижного ножа, α

    1°20'

    Длина листа, отрезанного с упором, мм

    700

    Расстояние от уровня пола до верхней кромки нижнего ножа, мм

    860

    Мощность электродвигателя, кВт

    3,0

    Габаритные размеры, мм
         Длина
         Ширина
         Высота


    2150
    1475
    1375

    Масса, кг

    1800

    Ножницы гильотинные, кривошипные НД3314.

    Ножницы гильотинные, кривошипные НД 3314 предназначены для резки листового металла максимального сечения 2,5х1600 мм.
    Станина гильотинных ножниц НД3314 сборно-сварной конструкции, состоит из двух стоек, соединенных между собой траверсой и стяжкой. На стойки и траверсу опирается стол, к которому крепятся нижние ножи. регулирование зазора между ножами ножевой балки и станины осуществляется путем перемещения стола с помощью болтов и гаек, расположенных с обеих сторон стола.
    На станине имеется эксцентриковый вал с насаженными на нем эксцентриками и шатунами, соединенными с балкой при помощи осей.
    Ножевая балка представляет собой жесткую конструкцию сварного типа, состоящую из вертикального, горизонтального и наклонного листов. В ножевой балке имеются два выступа, с помощью которых при возврате в верхнее исходное положение она приподнимает прижимную балку. Во время рабочего хода прижимная и ножевая балки одновременно опускаются. Прижим листа осуществляется за счет силы сжатых пружин и собственного веса балки. Сила сжатия пружин регулируется винтами.
    Задний упор - ручной. По заказу устанавливается приводной упор либо приводной упор с УЦИ. Для отсчета величины перемещения заднего упора на рейке закреплена линейка. При работе без упора, в случае, когда ширина отрезаемых листов более 600 мм, линейка с рычагами приподнимается и укладывается на горизонтальное ребро ножевой балки. Боковой упор предназначен для определения начала реза и получения прямоугольных заготовок.


    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГИЛЬОТИНЫ НД3314 (2,5х1600):

    Толщина разрезаемого материала с временным сопротивлением σвр ≤ 500 МПа, мм

    2,5

    Ширина (наибольшая) разрезаемых листов, мм

    1600

    Частота ходов ножа, холостых, мин.-1

    65

    Ход ножа, мин.-1, при резке наибольших размеров разрезаемого металла, мм

    52

    Угол наклона подвижного ножа, α

    1°20'

    Длина листа, отрезанного с упором, мм

    560

    Расстояние от уровня пола до верхней кромки нижнего ножа, мм

    860

    Расстояние между стойками в свету, мм

    1815

    Мощность электродвигателя, кВт

    3,0

    Габаритные размеры, мм
         Длина
         Ширина
         Высота


    2400
    1600
    1340

    Масса, кг

    2080

    Ножницы гильотинные пневматические НА3216.

    Ножницы гильотинные, НА-3216 предназначены для резки листового материала с наибольшим размером поперечного сечения 2,5 х 1600 мм.

    Станина гильотинных ножниц НА3216 сборно-сварной конструкции. Зазор между ножами ножевой балки и станины осуществляется путем перемещения стола с помощью болтов, расположенных с обеих сторон стола.
    Гильотина применяется в заготовительных цехах предприятий машиностроения, автотракторостроения, авиастроения и других отраслях промышленности.




    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГИЛЬОТИНЫ НА3316 (4х1600):

    Толщина разрезаемого материала с временным сопротивлением σвр ≤ 500 МПа, мм

    4,0

    Ширина (наибольшая) разрезаемых листов, мм

    2000

    Частота ходов ножа, холостых, мин.-1

    68

    Ход ножа, мин.-1, при резке наибольших размеров разрезаемого металла, мм

    25

    Угол наклона подвижного ножа, α

    1°30'

    Длина листа, отрезанного с упором, мм

    700

    Расстояние от уровня пола до верхней кромки нижнего ножа, мм

    900

    Мощность электродвигателя, кВт

    5,5

    Габаритные размеры, мм
         Длина
         Ширина
         Высота


    2610
    1600
    1510

    Масса, кг

    2870

    Ножницы гильотинные пневматические НД3316.

    Ножницы гильотинные, кривошипные НД 3316 предназначены для резки листового материала с пределом прочности 500 МПа и наибольшим размером поперечного сечения 4 х 2000 мм. Ножницы находят широкое применение в заготовительных цехах предприятий машиностроения, автотракторостроения, авиастроения, сельхозмашиностроения и других отраслях промышленности.
    Ножницы НД3316 с ручной настройкой зазора между ножами и ручным приводом заднего упора. Задний упор предназначен для установки заданного размера отрезаемой заготовки. Гильотины НД3316 надежны в работе, просты в эксплуатации, неприхотливы в ремонте. Обеспечивают высокую точность отрезаемых заготовок и деталей.
    Система смазки и электрооборудования позволяет эксплуатировать их в условиях низких температур, что невозможно при работе с гидравлическим аналогом.


    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГИЛЬОТИНЫ НД3316 (4х1600):

    Толщина разрезаемого материала с временным сопротивлением σвр ≤ 500 МПа, мм

    4,0

    Ширина (наибольшая) разрезаемых листов, мм

    2000

    Частота ходов ножа, холостых, мин.-1

    65

    Угол наклона подвижного ножа, α

    1°20'

    Длина листа, отрезаемого с упором, мм

    600

    Расстояние от уровня пола до верхней кромки нижнего ножа, мм

    940

    Расстояние между стойками в свету, мм

    2270

    Мощность электродвигателя, кВт

    5,5

    Габаритные размеры, мм
         Длина
         Ширина
         Высота


    2850
    1635
    1520

    Масса, кг

    3450

    Гильотинные ножницы НГ-4/2,5.

    Установка для резки листового и профильного материала модели НГ4/2,5 предназначена для резки листового и профильного материала с временным сопротивлением 500МПа.
    Гильотинные ножницы НГ-4-2,5 можгут применяться в заготовительных и ремонтных цехах предприятий машиностроения различных отраслей промышленности.

    Установка имеет климатическое исполнение УХЛ4 по ГОСТ 15150-69 и предназначена для эксплуатации в помещениях с температурой окружающей среды от +1оС до +35оС, отн. влажности воздуха 80% при температуре +25оС.


    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГИЛЬОТИНЫ НГ-4х2,5:

    Наибольшая толщина разрезаемого листа с временным сопротивлением 500 МПа, мм, не более

    4

    Ширина разрезаемых листов, мм, не более

    2500

    Размер разрезаемого уголка, мм

    56х56х5

    Диаметр разрезаемого прутка, мм, не более

    25

    Ход ножа, мм

    92

    Усилие прижима, кН, не менее

    18

    Длина листа, отрезаемого с упором, мм, не более

    500

    Мощность электродвигателя, кВт

    7,5

    Режим работы

    Одиночный цикл,
    Автомат. цикл

    Управление

    Ручное, педальное

    Габаритные размеры установки, мм



         Длина

    3510

         Ширина

    1150

         Высота

    1720

    Масса установки, кг

    3760

    Гильотинные ножницы НК-3416 (лист 4х2000 мм).

    Гильотинные ножницы НК3416 пневмомеханические с наклонным ножом и автоматической регулировкой зазора между ножами. Гильотинные ножницы НК-3416 предназначены для резки листового металла с автоматической установкой нужной величины зазора между ножами в зависимости от толщины разрезаемого листа и усилия прижима, пропорционального усилию реза.





    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГИЛЬОТИНЫ НК3416:

    Толщина металла с временным сопротивлением 500 МПа (50 кгс/мм²), мм 4
    Ширина металла, мм 2000
    Ширина полосы, отрезаемой по заднему упору, мм 700
    Угол наклона подвижного ножа 1°30'
    Усилие реза, кН 78
    Усилие прижима, кН 19,5
    Частота ходов ножа, мин-1 68
    Суммарная мощность электродвигателей главного привода, кВт 11,2
    Частота оборотов электродвигателей главного привода, мин-1 1395
    Мощность электродвигателя привода заднего упора, кВт 0,37
    Частота оборотов электродвигателя привода заднего упора, мин-1 1360
    Напряжение сети, В (50 Гц) 380
    Габаритные размеры, мм 2610х1725х1510
    Масса, кг 2870

    Гильотинные ножницы с наклонным ножом СТД-9А.


    Ножницы гильотинные с наклонным ножом СТД9АН предназначены для резки листового материала толщиной до 4 или 6 мм (в зависимости от модели), с временным сопротивлением 500 МПа (50 кгс/мм).
    Гильотинные ножницы СТД-9А могут быть использованы на заготовительных участках или в цехах предприятий, выпускающих изделия промышленной вентиляции, а также там, где требуется резка листового материала. Разрезание листов на заготовки производится с использованием заднего упора, а также по разметке.



    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГИЛЬОТИНЫ СТД9АН:



    4х2500

    6х2000

    6х2500

    Размеры разрезаемого металла с временным сопротивлением 500 МПа
       Толщина, мм
       Ширина, мм

    4
    2 500

    6,3
    2 000

    6,3
    2 500

    Частота ходов ножа, мин., не менее

    50

    50

    50

    Ход ножа, мм

    70

    70

    70

    Угол наклона подвижного ножа, не более

    1° 20’

    1° 20’

    1° 20’

    Номинальное усилие прижимной балки, кН

    70

    70

    70

    Максимальная ширина полосы отрезаемой по  заднему упору, мм

    600

    600

    600

    Расстояние от уровня пола до верхней кромки нижнего ножа, мм

    850

    850

    850

    Габаритные размеры, мм
       Длина
       Ширина
       Высота


    3410
    1392
    1420


    2910
    1392
    1420


    3410
    1392
    1420

    Масса, кг, не более

    3505

    3355

    3705

    Электродвигатель, тип

    С повышенным скольжением

    Мощность, кВт

    6,3

    8,5

    8,5

    Число об./мин.

    1000

    1000

    1000

    Напряжение силовой цепи, В

    380

    380

    380



    Гильотинные ножницы НД3318.

    Ножницы гильотинные пневматические НД 3318 предназначены для резки листового материала с наибольшим размером поперечного сечения 4х2000 мм.

    Гильотины НД3318 находят широкое применение в заготовительных цехах предприятий машиностроения, автотракторостроения, авиастроения и других отраслях промышленности.

    Система смазки и электрооборудования пневматических гильотин НД3318 позволяет работать в условиях низких температур, что невозможно при работе с гидравлическими аналогами.





    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГИЛЬОТИННЫХ НОЖНИЦ НД-3318:

    Толщина разрезаемого материала с временным сопротивлением σвр ≤ 500 МПа, мм

    6,3

    Ширина (наибольшая) разрезаемых листов, мм

    2000

    Частота ходов ножа, холостыхх, мин.-1

    50

    Угол наклона подвижного ножа, α

    1°30'

    Длина листа, отрезанного с упором, мм

    600

    Расстояние от уровня пола до верхней кромки нижнего ножа, мм

    900



    2270

    Мощность электродвигателя, кВт

    7,5

    Габаритные размеры, мм
         Длина
         Ширина
         Высота


    3125
    1600
    1550

    Масса, кг

    45250

    Гильотинные ножницы НГ-6,3, НГ-6,3/2,5, НГ-6,3/3.


    Установка для резки листового и профильного материала модели НГ-6,3
     предназначена для резки листовои и профильной стали обыкновенного качества и углекислородистой конструкционной с временным сопротивениемс не более 500 МПа.

    Гильотинные ножницы НГ6,3, НГ-6,3-2,5, НГ-6,3-3 оснащены боковым упором предназначенным для размещения заготовки перпендикулярно линии реза или под углом. Резка производится как по разметке, так и с помощью заднего упора.


    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГИЛЬОТИНЫ НГ-6,3, НГ-6,3х2,5, НГ-6,3х3:



    НГ-6,3

    НГ-6,3/2,5

    НГ-6,3/3

    Наибольшая толщина разрезаемого листа с временным сопротивлением 500 МПа, мм

    6,3

    6,3

    6,3

    Ширина разрезаемых листов, мм, не более

    2000

    2500

    3000

    Размер разрезаемого уголка, мм

    56х56х5

    56х56х5

    63х63х6

    Диаметр разрезаемого прутка, мм, не более

    30

    30

    30

    Ход ножа, мм

    92

    92

    92

    Усилие прижима, кН, не менее

    18

    29

    29

    Длина листа, отрезаемого с упором, мм, не более

    500

    500

    500

    Мощность электродвигателя, кВт

    11

    11

    15

    Угол реза по упору боковому

    900...450

    900...450

    900...450

    Режим работы

    Одиночный цикл,
    Автомат. цикл

    Одиночный цикл,
    Автомат.цикл

     Одиночный цикл,
    Автомат.цикл

    Управление

    Ручное, педальное

    Ручное, педальное

     Ручное, педальное

    Длина

    3050

    3630

    4180

    Ширина

    1200

    1280

    1325

    Высота

    1545

    1455

    1500

    Масса установки, кг

    3780

    4950

    6050

    Гильотинные ножницы Н-3118.

    Гильотинные ножницы Н3118 выполнены с верхним приводом. Для мерной резки полос гильотина снабжена задним упором, установленным с тыльной стороны ножевой балки.
    Необходимое условие прижима обеспечивают пружины, размещенные в стаканах прижимной балки.
    Ножницы работают в режиме одиночных и автоматических ходов.
    Управление гильотинных ножниц кнопочное и педальное.
    Смазка основных узлов комбинированная.



    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГИЛЬОТИНЫ Н3118:

    Толщина разрезаемого материала с временным сопротивлением ≤ 500 МПа, мм

    6,3

    Ширина (наибольшая) разрезаемых листов, мм

    2000

    Частота ходов ножа, холостых, мин.-1

    45

    Ход ножа, мм

    80

    Число режущих кромок ножа

    4

    Угол наклона подвижного ножа, град.

     1о30'

    Длина листа, отрезанного с упором, мм

    500

    Расстояние от уровня пола до верхней кромки нижнего ножа, мм

    800

    Расстояние между стойками в свету, мм

    2250

    Мощность электродвигателя, кВт

    7,5

    Габаритные размеры, мм
         Длина
         Ширина
         Высота


    3000
    2000
    2200

    Масса, кг

    5100

    Гильотинные ножницы кривошипные НКЧ-6020.

    Ножницы гильотинные кривошипные НКЧ6020 предназначены для резки листового материала с пределом прочности 500МПа (50 кгс/мм2) и наибольшим размером поперечного сечения 6х2500мм. Электромеханический привод с жесткой муфтой включения. Резка осуществляется по упору или разметке. Возможность резки круглого, квадратного и углового проката, с помощью установки специальных ножей. Зубчатые передачи и муфта включения работают в масляной ванне.





    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГИЛЬОТИНЫ НКЧ 6020:

    Толщина разрезаемого материала с временным сопротивлением ≤ 500 МПа, мм

    6,0

    Ширина (наибольшая) разрезаемых листов, мм

    2500

    Частота ходов ножа, холостых, мин.-1

    50

    Ход ножа, мм

    70

    Число режущих кромок ножа

    4

    Угол наклона подвижного ножа, град.

    1о20'

    Длина листа, отрезанного с упором, мм

    500

    Расстояние от уровня пола до верхней кромки нижнего ножа, мм

    800

    Расстояние между стойками в свету, мм

    2820

    Мощность электродвигателя, кВт

    7,5

    Габаритные размеры, мм
         Длина
         Ширина
         Высота


    3400
    1390
    1390

    Масса, кг

    3700


    Гильотинные ножницы НК-3418 (лист 6,3х2000 мм).

    Кривошипные листовые ножницы с наклонным ножом НК3418 предназначены для резки листового металла с пределом прочности 500 МПа и с наибольшими размерами поперечного сечения 6,3х2000 мм.
    Возможна также резка неметаллических листовых материалов, исключающих быстрое затупление режущих кромок ножей и растрескивание разрезаемого листа.



    Ножницы гильотинные пневмомеханическиее НК-3418 находят широкое применение в заготовительных цехах предприятий машиностроения, автотракторостроения, авиастроения, судостроения, сельхозмашиностроения и других отраслях промышленности, так как обладают более высокой производительностью, за счет отсутствия подготовительного времени на переналадку механизма реза на разную толщину отрезаемого металла и механизации заднего упора.


    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГИЛЬОТИНЫ НК3418:
    Наибольшие размеры разрезаемого металла с временным сопротивлением 500 МПа:
         толщина, мм
         ширина, мм

    6,3
    2000
    Частота ходов ножа, мин-1:
         холостых,
         при резке наибольших размеров разрезаемого металла

    60
    25
    Угол наклона подвижного ножа 1о30'
    Наибольшая длина отрезаемой полосы при работе с задним упором, мм 700
    Габаритные размеры ножниц в плане, мм:
    слева-направо, спереди-назад (без бокового упора), высота ножниц

    2780х1600х1620
    Высота над уровнем пола от верхней кромки неподвижного ножа, мм 800
    Масса ножниц, кг 4250
    Расход сжатого воздуха за одно включение, л 0,25
    Род тока питающей сети Переменный трёхфазный
    Напряжение, В (50 Гц) 380
    Количество электродвигателей 2
    Напряжение силовой цепи, В 24
    Напряжение цепи управления, В 24
    Напряжение цепи освещения линии реза, В 24
    Количество точек освещения 3
    Режим работы электропривода ножниц Одиночные и непрерывные ходы,
    толчковый, ручной проворот
    Электродвигатель главного привода: 4AМC132SУ3
    Мощность электродвигателя, кВт 8,5
    Частота вращения электродвигателя, мин-1 1500



    Ножницы гильотинные кривошипные листовые с наклонным ножом НК3421.


    Ножницы гильотинные кривошипные листовые с наклонным ножом 12х2000 мм модели НК3421 предназначены для резки листового материала с временным сопротивлением 500 МПа (50кгс/мм²) толщиной до 12 мм и шириной до 2000 мм с автоматической установкой нужной величины зазора между ножами в зависимости от толщины разрезаемого листа.


    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГИЛЬОТИНЫ НК-3421Н:

    Размер разрезаемого материала
         Толщина, мм
         Ширина (наибольшая), мм


    От 1 до 12
    2 000

    Наибольшая длина отрезаемой полосы при работе с задним упором, мм

     900

    Напряжение сети, В

     380

    Мощность электродвигателя главного привода, кВт

     20

    Частота вращения, об./мин.

     1 500

    Габариты в плане, мм
         Слева направо
         Спереди назад


    3 040
    1 960

    Высота над уровнем пола, мм

    1 625

    Масса ножниц, кг

     7 460

    Ножницы гильотинные электромеханические Н3121.

    Ножницы листовые кривошипные с наклонным ножом Н 3121 с электромеханическим приводом предназначены для резки листового материала.
    Применяются в заготовительных и ремонтных цехах машиностроительных предприятий.
    Электрическая схема обеспечивает работу ножниц в режимах наладки и одиночных ходов. Управление ножниц кнопочное и от педали.
    Смазка основных узлов комбинированная.





    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГИЛЬОТИНЫ Н-3121:

    Толщина разрезаемого материала с временным сопротивлением ≤ 500 МПа, мм

    12

    Ширина (наибольшая) разрезаемых листов, мм

    2000

    Частота ходов ножа, холостых, мин.-1

    40

    Угол наклона подвижного ножа, град.

    2о10’

    Усилие прижима, кН

    29

    Длина листа, отрезанного с упором, мм

    500

    Расстояние от уровня пола до верхней кромки нижнего ножа, мм

    800

    Расстояние между стойками в свету, мм

    2240

    Мощность электродвигателя, кВт

    18,5

    Габаритные размеры, мм
         Длина
         Ширина
         Высота


    3150
    1950
    2250

    Масса, кг

    7000

    Ножницы гильотинные НА 3121.

    Гильотинные ножницы НА3121 с пневмоприводом предназначены для продольной и поперечной резки листового материала. Применяются в заготовительных цехах машиностроительных предприятий.
    На гильотинных ножницах может производиться резка листа как по разметке, так и без нее - по заднему или боковому упорам. Выполнены с верхним приводом. Управление ножницами кнопочное и педальное.





    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГИЛЬОТИНЫ НА-3121:

    Толщина разрезаемого материала с временным сопротивлением ≤ 500 МПа, мм

    12

    Ширина (наибольшая) разрезаемых листов, мм

    2000

    Частота ходов ножа, холостых, мин.-1

    40

    Угол наклона подвижного ножа, град.

    2о10’

    Усилие прижима, кН

    29

    Длина листа, отрезанного с упором, мм

    500

    Расстояние между стойками в свету, мм

    2235

    Мощность электродвигателя, кВт

    18,5

    Габаритные размеры, мм
         Длина
         Ширина
         Высота


    3400
    2200
    2200

    Масса, кг

    7000

    Ножницы гильотинные МНГ 13.

    Гильотинные ножницы механические МНГ13 предназначены для резки листовой стали и проката наибольшим размером поперечного сечения 136х2000мм, с временным сопротивлением 500 МПа.
    Ножницы МНГ-13 могут применятся в заготовительных и ремонтных цехах предприятий машиностроения различных отраслей промышленности при эксплуатации в климатических районах с умеренным и холодным климатом – исполнение УХЛ, сухим и влажным тропическим климатом исполнение 0, категория размещения 4 по ГОСТ 15151.
    Нижнее значение температуры воздуха должно быть не менее -5оС.





    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГИЛЬОТИНЫ МНГ-13:

    Толщина разрезаемого материала с временным сопротивлением ≤ 500 МПа, мм

    13, не более

    Ширина (наибольшая) разрезаемых листов, мм

    2000, не более

    Размер разрезаемого уголка, мм

    63х63х6

    Диаметр разрезаемого прутка, мм

    305, не более

    Частота ходов ножа, холостых, мин.-1

    40

    Угол наклона подвижного ножа, град.

    2о10’

    Усилие прижима, кН

    29

    Длина листа, отрезанного с упором, мм

    500

    Расстояние от уровня пола до верхней кромки нижнего ножа, мм

    800

    Расстояние между стойками в свету, мм

    2240

    Мощность электродвигателя, кВт

    18,5

    Тип муфты

    С поворотной шпонкой

    Тип тормоза

    Ленточный

    Управление

    Кнопочное, педальное

    Режим работы

    Одиночный и автоматический ход

    Габаритные размеры, мм
         Длина
         Ширина
         Высота


    3100
    2100
    2300

    Масса, кг

    7000

    Гильотинные ножницы НГ-13, НГ-13-01.

    Установка для резки листового и профильного материала НГ13 и НГ 13-01 предназначена для резки листовой и профильной стали обыкновенного качества и углеродистой качественной конструкционной с временным сопротивлением σв ≤ 500 МПа. Резка производится как по разметке, так и с помощью заднего упора.

    Гильотинные ножницы НГ13 и НГ13 01 могут применяться в заготовительных и ремонтных цехах предприятий различных отраслей промышленности.

    Установка НГ13-01 имеет централизованную систему смазки, лазерный индикатор линии реза, интегрированный пульт управления.

    Установка имеют климатическое исполнение УХЛ4 по ГОСТ 15150-69 и предназначена для эксплуатации в помещениях с температурой воздуха от +5° до +35° С, отн. влажности не более 80% при температуре +25° С.

    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГИЛЬОТИНЫ НГ13, НГ13-01:

    Наибольшие размеры разрезаемого металла с врем. сопротивлением σв ≤ 500 МПа,
         толщина Ѕ, мм, не более
         ширина В, мм, не более


    13
    2000

    Наибольшие размеры разрезаемого уголка, мм

    63 х 63 х 6

    Наибольший диаметр разрезаемого прутка, мм, не более

    30

    Частота ходов ножа, холостых, минˉ¹, не менее

    40

    Угол наклона подвижного ножа, α, не более

    2˚10'

    Усилие прижима, кН, не менее

    29

    Длина листа отрезанного с упором, мм, не более

    500

    Расстояние от верхней кромки нижнего ножа до уровня пола, мм, не более

    800

    Мощность электродвигателя, кВт

    18,5

    Режим работы

    Одиночных циклов
    Автоматических циклов

    Угол реза по упору боковому

    90°…45°

    Управление

    Ручное, педальное

    Габаритные размеры установки, мм
            длина, не более
            ширина, не более
            высота, не более


    3100
    2000
    2250

    Масса, кг, не более

    5600

    Ножницы гильотинные МНГ-16.

    Гильотинные ножницы механические МНГ16 предназначены для резки листовой стали и проката с временным сопротивлением 500МПа, наибольшим размером поперечного сечения 16х2000мм.
    Ножницы МНГ-16 могут применятся в заготовительных и ремонтных цехах предприятий машиностроения различных отраслей промышленности при эксплуатации в климатических районах с умеренным и холодным климатом – исполнение УХЛ, сухим и влажным тропическим климатом исполнение 0.





    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГИЛЬОТИНЫ МНГ-16:

    Толщина разрезаемого материала с временным сопротивлением ≤ 500 МПа, мм

    16, не более

    Ширина (наибольшая) разрезаемых листов, мм

    2000, не более

    Размер разрезаемого уголка, мм

    63х63х6

    Диаметр разрезаемого прутка, мм

    30, не более

    Частота ходов ножа, холостых, мин.-1

    40

    Угол наклона подвижного ножа, град.

    2о10’

    Усилие прижима, кН

    60

    Длина листа, отрезанного с упором, мм

    500

    Расстояние от уровня пола до верхней кромки нижнего ножа, мм

    800

    Расстояние между стойками в свету, мм

    2240

    Мощность электродвигателя, кВт

    22

    Тип муфты

    С поворотной шпонкой

    Тип тормоза

    Ленточный

    Система смазки

    Пресс-масленки, ручная

    Режимы работы

    Одиночный и автоматический ход

    Управление

    кнопочное, педальное

    Габаритные размеры, мм
         Длина
         Ширина
         Высота


    3100
    2100
    2300

    Масса, кг

    7500

    Гильотинные ножницы НГ-16, НГ-16-01.

    Установка для резки листового и профильного материала НГ16 предназначена для резки листовой и профильной стали обыкновенного качества и углеродистой качественной конструкционной с временным сопротивлением σв ≤ 500 МПа.

    Гильотинные ножницы НГ16, НГ16-01 могут применяться в заготовительных и ремонтных цехах предприятий различных отраслей промышленности.

    Установка НГ16-01 имеет централизованную систему смазки, лазерный индикатор линии реза, интегрированный пульт управления.

    Гильотины имеют климатическое исполнение УХЛ4 по ГОСТ 15150-69 и предназначена для эксплуатации в помещениях с температурой воздуха от +5° до +35°С, относительной влажности не более 80% при температуре + 25°С.


    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГИЛЬОТИНЫ НГ16, НГ16-01:

    Наибольшие размеры разрезаемого металла с врем. сопротивлением σв ≤ 500 МПа,
           толщина Ѕ, мм, не более
           ширина В, мм, не более


    16
    2000

    Наибольшие размеры разрезаемого уголка, мм

    63 х 63 х 6

    Наибольший диаметр разрезаемого прутка, мм, не более

    30

    Частота ходов ножа, холостых, минˉ¹, не менее

    34

    Угол наклона подвижного ножа, α, не более

    2˚50'

    Усилие прижима, кН, не менее

    29

    Длина листа отрезанного с упором, мм, не более

    500

    Расстояние от верхней кромки нижнего ножа до уровня пола, мм, не более

    770

    Мощность электродвигателя, кВт

    22

    Режим работы

    Одиночных циклов
    Автоматических циклов

    Угол реза по упору боковому

    90°…45°



    Управление

    Ручное, педальное

    Габаритные размеры установки, мм
            длина, не более
            ширина, не более
            высота, не более


    3145
    1920
    2225

    Масса, кг, не более

    6900




    КОМПЛЕКТ ПОСТАВКИ НГ-16.

    Установка в сборе
    Паспорт
    Запасные части:
    Шпонка запорная
    Рычаг
    Шпонка рабочая
    Хвостовик

    1 шт.
    1 шт.

    1 шт.
    2 шт.
    1 шт.
    1 шт.

    Ножницы гильотинные Н3122.

    Ножницы гильотинные, кривошипные Н-3122 предназначены для резки листового материала с пределом прочности 500 МПа (50 кгс/мм2).
    Ножницы модели Н3122 с электромеханическим приводом для работ не требуют подвода воздуха и могут эксплуатироваться температуры воздуха от -10°до +40°С. Ножницы Н-3122 находят применение в заготовительных цехах и производственных предприятиях в различных отраслях промышленности. Ножницы предназначены для резки листовой стали и сортового проката с временным сопротивлением σвр ≤ 500МПа. Категория исполнения ножниц для умеренного и холодного климата - УХЛ.

    Ножницы изготавливаются по ТУ 3828-001-81244053-2010 и соответствуют требованиям нормативных документов ГОСТ 12.2118-2006, ГОСТ 12.2.017-93.


    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГИЛЬОТИНЫ Н3122:

    Толщина разрезаемого материала с временным сопротивлением ≤ 500 МПа, мм

    16, не более

    Ширина (наибольшая) разрезаемых листов, мм

    2000, не более

    Частота ходов ножа, холостых, мин.-1

    40

    Угол наклона подвижного ножа, град.

    2о10’

    Длина листа, отрезанного с упором, мм

    500

    Расстояние от уровня пола до верхней кромки нижнего ножа, мм

    800

    Расстояние между стойками в свету, мм

    2250

    Мощность электродвигателя, кВт

    22

    Габаритные размеры, мм
         Длина
         Ширина
         Высота


    3150
    2450
    2450

    Масса, кг

    7500

    Ножницы гильотинные пневматические НА3122.

    Ножницы гильотинные НА-3122 с пневмоприводом предназначены для резки листового материала с пределом прочности 500 МПа (50 кгс/мм2). Наибольшее сечение разрезаемого материала 16х2000 мм.

    Гильотинные ножницы НА3122 применяются на машиностроительных, судостроительных и заготовительных производствах. Гильотины НА3122 зарекомендовали себя, как надежное и простое в работе оборудование.

    Гильотина НА3122 снабжена пневматической муфтой.

    Управление: педальное и с пульта.

    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГИЛЬОТИНЫ Н3122:

    Толщина разрезаемого материала с временным сопротивлением ≤ 500 МПа, мм

    16, не более

    Ширина разрезаемых листов, мм

    2000, не более

    Частота ходов ножа, холостых, мин.-1

    60

    Число режущих кромок ножа

    4

    Угол наклона подвижного ножа, град.

    2о10’

    Усилие прижима, кН

    29

    Длина листа, отрезанного с упором, мм

    500

    Расстояние между стойками в свету, мм

    2235

    Мощность электродвигателя, кВт

    22

    Габаритные размеры, мм
         Длина
         Ширина
         Высота


    3400
    2200
    2200

    Масса, кг

    8300

    Гильотинные ножницы механические Н478, Н478-01.


    Н478, вид спереди.

    Ножницы Н478, вид сзади.

    Н-478, вид сбоку.


    ОСОБЕННОСТИ КОНСТРУКЦИИ:
    • Привод электромеханический, что исключает использование сжатого воздуха.
    • Резка осуществляется по упору и разметке.
    • Возможна установка специальных ножей для резки круглого, квадратного и углового металлопроката.


    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГИЛЬОТИН Н478, Н478.01:



    Н478

    Н478.01

    Толщина разрезаемого материала с временным сопротивлением ≤ 500 МПа, мм

    16

    20

    Ширина (наибольшая) разрезаемых листов, мм

    2200

    2200

    Частота ходов ножа, холостых, мин.-1

    20

    20

    Ход ножа, мм

    40

    40

    Длина листа, отрезанного с упором, мм

    650

    650

    Расстояние от уровня пола до верхней кромки нижнего ножа, мм

    800

    800

    Расстояние между стойками в свету, мм

    2250

    2250

    Мощность электродвигателя, кВт

    30

    37

    Габаритные размеры, мм
         Длина
         Ширина
         Высота


    3300
    2400
    2350


    3300
    2600
    2500

    Масса, кг

    11000

    11000


    НОЖНИЦЫ ГИЛЬОТИННЫЕ ПНЕВМАТИЧЕСКИЕ С ГИДРАВЛИЧЕСКИМ ПРИЖИМОМ ЛИСТА.

    Ножницы гильотинные НА3218 с гидравлическим прижимом листа.

    Гильотинные ножницы НА 3218 предназначены для прямолинейной резки листового и полосового материалов.
    На ножницах НА3218 возможна резка неметаллических листовых материалов исключающих затупление и растрескивание кромок ножей.
    Режим работы: наладочный, одиночные и непрерывные хода.
    Разрезаемый лист в момент реза прижимается к столу гидравлическими прижимами.




    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГИЛЬОТИНЫ НА 3218:

    Толщина разрезаемого материала с временным сопротивлением ≤ 500 МПа, мм

    6,3

    Ширина разрезаемых листов, мм

    3150

    Частота ходов ножа, холостых, мин.-1

    60

    Частота ходов ножа, при резке наибольших размеров разрезаемого металла, мин.-1

    20

    Угол наклона подвижного ножа, град.

    1о30’

    Длина листа, отрезанного с упором, мм

    630

    Расстояние от уровня пола до верхней кромки нижнего ножа, мм

    800

    Мощность электродвигателя, кВт

    11

    Габаритные размеры, мм
         Длина
         Ширина
         Высота


    4220
    1680
    1720

    Масса, кг

    7200


    В состав комплекса входят:
    1. Устройство подающее модели УП11,
    2. Тележка откатная модели Т6.


    Ножницы гильотинные НА3221 с гидравлическим прижимом листа.

    Гильотинные ножницы НА 3221 предназначены для прямолинейной резки листового и полосового материалов.
    На ножницах НА3221 возможна резка неметаллических листовых материалов исключающих затупление и растрескивание кромок ножей.
    Режим работы: наладочный, одиночные и непрерывные хода.
    Управление ножницами: педальное и кнопочное.
    Разрезаемый лист в момент реза прижимается к столу гидравлическими прижимами.




    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГИЛЬОТИНЫ НА 3221:

    Толщина разрезаемого материала с временным сопротивлением ≤ 500 МПа, мм

    12

    Ширина разрезаемых листов, мм

    3150

    Частота ходов ножа, холостых, мин.-1

    30

    Частота ходов ножа, при резке наибольших размеров разрезаемого металла, мин.-1

    12

    Угол наклона подвижного ножа, град.

    2о10’

    Максимальное усилие реза, кН

    900

    Длина листа, отрезанного с упором, мм

    1000

    Расстояние от уровня пола до верхней кромки нижнего ножа, мм

    800

    Мощность электродвигателя, кВт

    19,6

    Габаритные размеры, мм
         Длина
         Ширина
         Высота


    4700
    2380
    2300

    Масса, кг

    15800

    Давление воздуха в сети, МПа

    0,45


    Ножницы гильотинные НА3222 с гидравлическим прижимом листа.

    Гильотинные ножницы НА 3222 предназначены для прямолинейной резки листового и полосового материалов.
    На ножницах НА3222 возможна резка неметаллических листовых материалов исключающих затупление и растрескивание кромок ножей.
    Режим работы: наладочный, одиночные и непрерывные хода.
    Управление ножницами: педальное и кнопочное.
    Разрезаемый лист в момент реза прижимается к столу гидравлическими прижимами.




    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГИЛЬОТИНЫ НА 3221:

    Толщина разрезаемого материала с временным сопротивлением ≤ 500 МПа, мм

    16

    Ширина разрезаемых листов, мм

    3150

    Частота ходов ножа, холостых, мин.-1

    30

    Частота ходов ножа, при резке наибольших размеров разрезаемого металла, мин.-1

    10

    Угол наклона подвижного ножа, град.

    2о10’

    Максимальное усилие реза, кН

    900

    Длина листа, отрезанного с упором, мм

    1000

    Расстояние от уровня пола до верхней кромки нижнего ножа, мм

    800

    Мощность электродвигателя, кВт

    31,1

    Габаритные размеры, мм
         Длина
         Ширина
         Высота


    4750
    2350
    2300

    Масса, кг

    20380

    Давление воздуха в сети, МПа

    0,45



    Ножницы гильотинные НА3223 с гидравлическим прижимом листа.

    Гильотинные ножницы НА 3223 предназначены для прямолинейной резки листового и полосового материалов.
    На ножницах НА3223 возможна резка неметаллических листовых материалов исключающих затупление и растрескивание кромок ножей.
    Режим работы: наладочный, одиночные и непрерывные хода.
    Управление ножницами: педальное и кнопочное.
    Разрезаемый лист в момент реза прижимается к столу гидравлическими прижимами.




    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГИЛЬОТИНЫ НА 3223:

    Толщина разрезаемого материала с временным сопротивлением ≤ 500 МПа, мм

    20

    Ширина разрезаемых листов, мм

    3150

    Частота ходов ножа, холостых, мин.-1

    30

    Частота ходов ножа, при резке наибольших размеров разрезаемого металла, мин.-1

    3,5

    Угол наклона подвижного ножа, град.

    2о10’

    Усилие прижима, кН

    294

    Максимальное усилие реза, кН

    1372

    Длина листа, отрезанного с упором, мм

    1000

    Расстояние от уровня пола до верхней кромки нижнего ножа, мм

    900

    Расстояние между стойками в свету, мм

    3275

    Мощность электродвигателя, кВт

    38,1

    Габаритные размеры, мм
         Длина
         Ширина
         Высота


    5100
    2550
    2760

    Масса, кг

    24500

    Давление воздуха в сети, МПа

    0,45



    Ножницы гильотинные НА3225 с гидравлическим прижимом листа.

    Гильотинные ножницы НА 3225 предназначены для прямолинейной резки листового и полосового материалов.
    На ножницах НА3225 возможна резка неметаллических листовых материалов исключающих затупление и растрескивание кромок ножей.
    Режим работы: наладочный, одиночные и непрерывные хода.
    Управление ножницами: педальное и кнопочное.
    Разрезаемый лист в момент реза прижимается к столу гидравлическими прижимами.




    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГИЛЬОТИНЫ НА 3225:

    Толщина разрезаемого материала с временным сопротивлением ≤ 500 МПа, мм

    32

    Ширина разрезаемых листов, мм

    3150

    Ход гидравлических прижимов, мм

    52

    Частота ходов ножа, холостых, мин.-1

    30

    Частота ходов ножа, при резке наибольших размеров разрезаемого металла, мин.-1

    3,5

    Угол наклона подвижного ножа, град.

    2о40’

    Усилие прижима, кН

    352

    Максимальное усилие реза, кН

    2195

    Длина листа, отрезанного с упором, мм

    1000

    Расстояние от уровня пола до верхней кромки нижнего ножа, мм

    900

    Расстояние между стойками в свету, мм

    3285

    Мощность электродвигателя, кВт

    46,5

    Габаритные размеры, мм
         Длина
         Ширина
         Высота


    5220
    2800
    2950

    Масса, кг

    33950

    Давление воздуха в сети, МПа

    0,45

    10+ НОЖНИЦЫ ДЛЯ ГИЛЬОТИНЫ ТОП поставщиков из 🇷🇺 Россия, Казахстан [2021]

    Русские гильотинные ножницы продукт

    🇷🇺 TOP Экспортер Гильотинных ножниц из РФ

    Гильотинные ножницы компаний-производителей, вы много купите эту продукцию:

    Поставщик

    Товар из России

  • Кузнечно-прессовые машины: гильотинные ножницы, комбинированные пресс-ножницы, отрезные машины
  • -кузнечно-прессовые машины: гильотинные ножницы, комбинированные пресс-ножницы, отрезные машины.
  • Кузнечно-прессовые машины: гильотинные ножницы, пресс (пресс-ножницы), отрезной станок,

    Машины кузнечно-прессовые: гильотинные, пресс-ножницы комбинированные, отрезные станки,

  • Гидравлические гильотинные ножницы с ЧПУ
  • Кузнечно-прессовые машины: гильотинные ножницы, модели: STD9A, STD9AM, STD9A.01, STD9A.02, NG4G, NG4G.01, NG4G.02, NG8G, NG8G.01, NG8G.02, NG10G, NG10G.01, NG10G .02, NG12G, NG12G.01
  • Гильотинные ножницы, модель NG626M
  • Кузнечно-прессовые машины: гидравлические гильотинные ножницы
  • Кузнечно-прессовые машины: гидравлические гильотинные ножницы
  • Кузнечно-прессовые машины: гильотинные ножницы модели: HA3121, h578 , h578.01, х578М, х507
  • Машины кузнечно-прессовые: ножницы гильотинные электромеханические модели: НГ 6,3х2200; NG 7x2500; НГ 12х2500; НГ 18х200, НГ 20х2000.

    Машины кузнечно-прессовые: ножницы гильотинные электрические,

    Кузнечно-прессовые машины: ножницы гильотинные гидравлические

  • Машины кузнечно-прессовые: ножницы гильотинные гидравлические
  • Машины кузнечно-прессовые: ножницы гильотинные: Н-478.01; H-478; H-3418A; Н-3121; HA-3121; HA-3118; HA-3122; НГ-12; НГ-13; НГ-16; НГ-16.01; НГ-18; НГ-20; НГ-4х2,5; НГ-2,5х2,5; НГ-6.3х2.0; НГ-6, Zx2,5; НГ-6, ZxZ; НК-3418

    Кузнечно-прессовые машины: гидравлические гильотинные ножницы, модели NG3316, NG3316A, NG3318A, NG3418, NG3121A, NG3221, NG3122A, NG3222, NG3123A, NG3223, NG3224A, NG3224, NG3225A0007 листогибочный гидравлический, NG3224 листогибочный пресс

    Машины кузнечно-прессовые: ножницы гильотинные гидравлические,

    Кузнечно-прессовые машины: гильотинные ножницы,

  • Машины кузнечно-прессовые: ножницы гильотинные гидравлические,
  • Станки кузнечно-прессовые: ножницы гильотинные гидравлические, модели: NG4G, NG6G, NG12G, NG13G, NG16G, NG20G, NG3225G NG4G.01, NG6G.01, NG12G.01, NG13G.01, NG16G.01, NG20G.01, NG25G.01, NG32G.01, NG40G.01, NG
  • Станки Ковочные и прессовые: гильотинные кривошипные ножницы, модели: NK3416M, NK3418M, N3118M, ND3316M, ND3318M, N3121M, NA3121M, NG13M, NA3122M, NG16M, NG20M, NA32 18M, HA3221M, HA3222M, HA3223M, HA3224M, HA3214M

    9007 900

    Кузнечно-прессовые машины: Гильотинные ножницы моделей: ND3314M, ND3316M, ND3318M, NK3416M, NK3418M, NL3427, N3118A, NA3121M, NA3122M, N.478, N478 01, N478.01.M, N407, NG12, NG13, NG16, NG20, NA3218, NA3221

    Кузнечно-прессовые машины: гильотинные ножницы моделей: NG6.3-2000, NG6.3-2500, MNG12, NG12-2000, NG12-2500, NA-3121, N3121, MNG13, NG13, NG16-2000, NG16- 2000.1 , NG18-2000, MNG20, MNG6.3, NG20-2000, NG20-2200, STD9AN, STD9

    Кузнечно-прессовые машины: гидравлические гильотинные ножницы моделей: NG4G, NG6G, NG12G, NG13G, NG16G, NG20G, NG3225G NG4G.01, NG6G.01, NG12G.01, NG13G.01, NG16G.01, NG20G.01, NG25G .01, NG32G.01, NG40G.01, NG

    Машины кузнечно-прессовые: ножницы гильотинные электромеханические модели: НГМ800 3М, НГ400 1.5, NG800 3, NG1300 3, NG1300 4, NG1600 3, NG2000 3, NGM800 3, NGM1300 3, NGM1300 4, NGM1600 3, NGM2000 3, NG

    Кузнечно-прессовые машины: Гидравлические гильотинные ножницы с наклонным ножом, модели NG3418, NG3418-01

    🇷🇺ТОП 20 проверенных поставщиков из России

    Товары-родственники

  • Гильотинные ножницы
  • Гильотинные ножницы
  • Гидравлические гильотинные ножницы
  • Нож гильотинных ножниц
  • Гильотинные ножницы
  • Кривошипные гильотинные ножницы
  • Нож для гильотинных ножниц

    Получить текущую цену на гильотинные ножницы

    • Шаг 1. Свяжитесь с продавцом и узнайте о Гильотинных ножницах
    • Шаг 2. Получите предложения от продавца.
    • Шаг 3. Скажите продавцу, чтобы он отправил вам контракт на обеспечение торговых операций.
    • Шаг 4: Подтвердите договор и произведите оплату.
    Мы можем проверить контрагенты:
    • Уровень транзакции
    • Оценки и отзывы покупателей
    • Последние транзакции
    • Торговая емкость
    • Производственная мощность
    • НИОКР
  • Алгоритмы двумерной гильотинной резки без ограничений на JSTOR

    Abstract

    В этой статье мы рассматриваем безусловную двумерную задачу гильотинного разрезания. Это проблема, которая возникает при вырезании нескольких прямоугольных частей из одного большого прямоугольника, чтобы максимизировать ценность вырезанных частей, где любые выполняемые разрезы ограничиваются гильотинными разрезами.Мы рассматриваем как поэтапный вариант задачи (где нарезка выполняется в несколько отдельных этапов), так и общий (неэтапный) вариант задачи. Представлен ряд как эвристических, так и оптимальных алгоритмов, основанных на динамическом программировании. Приведены результаты расчетов для больших задач.

    Информация о журнале

    Редакционная политика журнала Operational Research Society: Журнал - это рецензируемый журнал, который издается 12 раз в год от имени Общества операционных исследований.Целью журнала является публикация статей, в том числе статей, не являющихся членами Общества, которые имеют отношение к практикам, исследователям, преподавателям, студентам и потребителям операционных исследований и охватывают теорию, практику, историю или методологию исследование операций. Однако, поскольку оперативные исследования - это в первую очередь прикладная наука, главной целью журнала является привлечение и публикация отчетов о хороших практических исследованиях. Следовательно, статьи, иллюстрирующие применение OR к реальным проблемам, особенно приветствуются.

    Информация об издателе

    Palgrave Macmillan - глобальный академический издатель, предлагающий обучение и стипендии в высшем образовании и профессиональном мире. Мы издаем учебники, журналы, монографии, профессиональные и справочные работы в печати и в Интернете. Наша программа ориентирована на гуманитарные, социальные науки и бизнес. Как часть Macmillan Group, мы олицетворяем непрерывную 150-летнюю традицию независимой академической публикации, которая постоянно обновляется для будущего.Наша цель - быть избранным издателем для всех заинтересованных сторон - авторов, клиентов, деловых партнеров, академических сообществ, которые мы обслуживаем, и сотрудников, которые на нас работают. Мы стремимся сделать это, достигнув максимальной читательской аудитории с произведениями высочайшего качества.

    Карманный нож для резки сигар Гильотина Ножницы с двумя лезвиями из нержавеющей стали

    Карманный нож для резки сигар Гильотина Ножницы с двумя лезвиями из нержавеющей стали

    Этот процесс вызывается контактом кислорода и влаги с металлом.Купить мужские женские кепки in-N-Out Шляпы в фирменном магазине Snapback Golf Cap Youth Hat: покупайте бейсболки лучших модных брендов при ✓ БЕСПЛАТНОЙ ДОСТАВКЕ, возможен возврат при покупке, соответствующей критериям. Сандалии на ремешках с регулируемыми кожаными ремешками и пряжкой. • Высокий x Ширина x Глубина: 7. Случай: Можно сочетать с куртками. Купите Deny Designs Zoe Wodarz Star Fish Throw Pillow, они не ржавеют и не выцветают, что делает их идеальными для использования в помещении и на открытом воздухе. Сохраняет не менее 70% первоначального люмен в течение 40. Напечатано на белой карточке с крапчатым коричневым клеем на 100% переработанном конверте.Размер 1 дюйм - идеально подходит для удара обычным или зубчатым пуансоном 2 дюйма. Венок имеет примерно 16 дюймов в ширину и примерно 15 дюймов в высоту. любой запрос без подтверждения может быть проигнорирован. ▶ ︎ Утверждение и печать // Для печати требуется ваше разрешение. Коническое дно подходит для стандартного подстаканника. Если у вас возникнут вопросы о наших продуктах, купите пружины для снижения производительности Godspeed LS-TS-DE-0005 Traction-S, Детский и обнадеживающий мир для ваших детей, Рождество и карнавал, или любой праздник или парад в виде чашки-сюрприза с дополнительными настоящими наклейками и этикетками с группой крови. Упаковка или капля моего продукта повреждена.легкая или хроническая боль в плече и седалище, но также облегчает головные боли

    Карманный резак для сигар Гильотина Ножницы с двумя лезвиями из нержавеющей стали

    Коллекция статуэтка собаки из архаической латуни. DESERT STORM US DCU ARMY Боевая рубашка с камуфляжным принтом, 6 цветов, МАЛЕНЬКАЯ КОРОТКАЯ ИСПОЛЬЗУЕТСЯ. ОДИН НАСТОЯЩИЙ СИНИЙ ЗЕЛЕНЫЙ ЧЕРНЫЙ ЖУК-ВИФИЛЬНИК METAPOCYRTUS PROTEUS PHILIPPINES. New China 2019 Starbucks Китайский Новый год свиньи Bearista Bear, 36 традиционных русских игральных карт Колода Atlasnye NEW Картон с пластиком, NEW FuRyu Adventure Time BMO Beemo Large DX Plush 35 см AMU-PRZ7736 Продавец из США, нашивка с вышивкой из Гарри Поттера Гриффиндора 3 1 / 2 дюйма в высоту, 40 шт. / Лот Пейзажная бумага Ретро подарочная открытка Мини старинные поздравительные открытки.оригинальный флаер аркадной видеоигры Atari SPRINT 4, Blossom Bucket Good Friend Snowmen with Joy Banner # 168-10804.

    Блокада рецепторов AMPA и летучих анестетиков | Анестезиология

    Анальгетические свойства летучих анестетиков в отношении теплового болевого ощущения были протестированы с использованием теста задержки отдергивания задней лапы (HPWL), как описано ранее. 15 Аппарат для тестирования HPWL (Plantar Test, Ugo Basile Biological Research Apparatus, Comerio, Италия) был модифицирован для введения летучих анестетиков.До пяти мышей без ограничений по отдельности помещали в прозрачные пластиковые корпуса, которые располагались на стеклянном дне испытательного устройства. Каждый корпус был закрыт пористой пластиковой крышкой, которая обеспечивала вентиляцию, но не позволяла мышам сбежать. Дополнительная пластиковая крышка, достаточно большая, чтобы покрыть все пять корпусов, создавала замкнутую среду, в которую вводились анестетики. Пластиковая крышка коробчатой ​​формы была прикреплена силиконовой резиновой прокладкой к поверхности стеклянного пола.Цепь для доставки и удаления анестетиков была подключена к корпусу с помощью газонепроницаемой арматуры. Мышам давали возможность акклиматизироваться к тестовой среде в течение приблизительно 20 минут, чтобы минимизировать исследовательскую активность во время тестирования подошвенного рефлекса отмены. Подвижный источник лучистого тепла (радиево-вольфрамовая галогенная лампа, модель EJY, 19 В, 80 Вт; General Electric, Глен Аллен, Вирджиния) на устройстве подошвенного нагрева Ugo Basile (Plantar Test, Ugo Basile Biological Research Apparatus) использовался при интенсивности, установленной на Интенсивность инфракрасного излучения 25, 30 или 40 (ИК; условные единицы).Тепло, исходящее из отверстия диаметром 7 мм, направлялось на подошвенную поверхность одной задней лапы через стеклянный пол. Фотоэлемент, способный обнаруживать любое движение лапы, автоматически отключит источник тепла и запишет время задержки с момента начала воздействия. Этот метод обеспечивает чувствительную меру вредного теплового воздействия с использованием автоматизированной конечной точки. Базовые измерения HPWL (5 значений времени задержки на лапу, всего 10 измерений на мышь) для каждой задней лапы были выполнены для (- / -) и (+ / +) мышей перед воздействием анестетиков с использованием 25, 30 и 40 ИК. .После тестирования ноцицептивных измерений при 30 IR для (- / -) и (+ / +) мышей вводили изофлуран и определяли HPWL. Интенсивность 30 IR была выбрана для тестирования чувствительности к анестетикам, поскольку эта интенсивность обычно используется для изучения действия лекарств. Изофлуран вводили поэтапно при 0,1, 0,2, 0,4 и 0,6 ПДК. Каждый этап концентрирования выдерживался в течение минимум 30 мин, в это время предполагалось, что у мышей наступило изофлурановое равновесие, и были проведены измерения HPWL (с использованием интенсивности тепла 30-ИК).После введения конечной концентрации изофлурана подача анестетика была прекращена, и прошло 30 минут до повторного измерения времени HPWL. На протяжении экспериментов стеклянный пол грелся грелкой. Поддержание ступеней при постоянной температуре обеспечивает воспроизводимое время HPWL. Кроме того, нагревание стеклянного пола предотвратило переохлаждение мышей во время анестезии, хотя во время этих экспериментов мыши были недоступны для мониторинга температуры. Подобные эксперименты с использованием летучих анестетиков показали, что ректальная температура поддерживалась между 36 и 39 ° C и не различалась между (- / -) и (+ / +) мышами.Исследователь, не знающий генотипа мышей, провел поведенческие исследования.

    Какова роль инструментов для витрэктомии в лечении гифемы?

  • Моррис Д.С. Тупая травма глаза: потеря зрения в результате травмы, полученной в результате хоккея с шайбой. Br J Sports Med . 40 марта 2006 г. (3): e5; обсуждение e5. [Медлайн]. [Полный текст].

  • Листман Д.А. Пейнтбольные травмы у детей: больше, чем кажется на первый взгляд. Педиатрия .2004, январь 113 (1, часть 1): e15-8. [Медлайн].

  • Soohoo JR, Davies BW, Braverman RS, Enzenauer RW, McCourt EA. Детская травматическая гифема: обзор 138 последовательных случаев. J AAPOS . 2013 г. 8 ноября [Medline].

  • Редди СК. Повреждения глаз плодом дуриана. Инт Дж. Офтальмол . 2012. 5 (4): 530-4. [Медлайн]. [Полный текст].

  • Kent JS, Eidsness RB, Colleaux KM, et al. Травмы глаз, связанные с футболом в помещении: должна ли защита глаз быть обязательной? Банка Офтальмол . 2007 августа 42 (4): 605-8. [Медлайн].

  • Крауч Э. Р. Младший, Френкель М. Аминокапроновая кислота в лечении травматической гифемы. Ам Дж. Офтальмол . 1976 Мар. 81 (3): 355-60. [Медлайн].

  • Эдвардс WC, Лейден, WE. Травматическая гифема. Отчет о 184 последовательных случаях. Ам Дж. Офтальмол . 1973, январь 75 (1): 110-6. [Медлайн].

  • Kiratli H, Tarlan B, Kasim B, Soylemezoglu F.[Злокачественная тератоидная медуллоэпителиома цилиарного тела, проявляющаяся спонтанной гифемой]. Дж Фр Офтальмол . 2014 Ноябрь 37 (9): e137-9. [Медлайн].

  • Подольский М.М., Сринивасан БД. Спонтанная гифема, вызванная сосудистым пучком зрачкового края радужки. Арк офтальмол . 1979 Февраль 97 (2): 301-2. [Медлайн].

  • Хоскинс HD. Вторичная глаукома. Хейлман К., Ричардсон К.Т., ред. Глаукома: представления о болезни, патогенезе, диагностической терапии .Филадельфия, Пенсильвания: У. Б. Сондерс; 1978. 376.

  • Прочтите JE, Goldberg MF. Травматическая гифема: сравнение лечения. Trans Am Acad Офтальмол Отоларингол . 1974. 78: 799.

  • Brusini P, Caramello G, Benedetti S, Tosoni C. Каналопластика при открытоугольной глаукоме: среднесрочные результаты многоцентрового исследования. Дж Глаукома . 2014 Октябрь 14 [Medline].

  • Hoeh H, Vold SD, Ahmed IK, Anton A, Rau M, Singh K.Первоначальный клинический опыт использования микростента CyPass: безопасность и хирургические результаты нового супрацилиарного микростента. Дж Глаукома . 2014 окт. 9 [Medline].

  • Окунуки Ю., Сакаи Дж., Кезука Т., Гото Х. Случай увеита, вызванного опоясывающим герпесом, с тяжелой гифемой. БМК Офтальмол . 2014 29 мая. 14:74. [Медлайн]. [Полный текст].

  • Ри DJ, Крад О, Паскуале LR. Гифема после селективной лазерной трабекулопластики. Лазеры для офтальмологической хирургии Визуализация .2009 сентябрь-октябрь. 40 (5): 493-4. [Медлайн].

  • Blanton FM. Рецессия угла передней камеры и вторичная глаукома. Изучение последствий травматических гифем. Арк офтальмол . 1964 июл.72: 39-43. [Медлайн].

  • Recchia FM, Saluja RK, Hammel K и др. Амбулаторное ведение травматической микрогифемы. Офтальмология . 2002, август 109 (8): 1465-70; обсуждение 1470-1. [Медлайн].

  • Кэмпбелл Д.Г.Глаукома из клеток-призраков после травмы. Офтальмология . 1981 ноябрь 88 (11): 1151-8. [Медлайн].

  • Пильгер И.С. Лечение травматической гифемы. Сурв офтальмол . 1975 июл-авг. 20 (1): 28-34. [Медлайн].

  • Crawford JS, Lewandowski RL, Chan W. Влияние аспирина на повторное кровотечение при травматической гифеме. Ам Дж. Офтальмол . 1975 сентябрь 80 (3, часть 2): 543-5. [Медлайн].

  • Гилберт HD, Дженсен А.Д.Атропин в лечении травматической гифемы. Энн Офтальмол . 1973 Декабрь 5 (12): 1297-300. [Медлайн].

  • Spoor TC, Kwitko GM, O'Grady JM, et al. Травматическая гифема у городского населения. Ам Дж. Офтальмол . 15 января 1990 г. 109 (1): 23-7. [Медлайн].

  • Палмер Д. Д., Голдберг М. Ф., Френкель М. и др. Сравнение двух режимов дозирования эпсилон аминокапроновой кислоты в профилактике и лечении вторичных травматических гиф. Офтальмология . 1986, январь, 93 (1): 102-8. [Медлайн].

  • Скалка HW. Рецидивирующее кровоизлияние при травматической гифеме. Энн Офтальмол . 1978 Сентябрь 10 (9): 1153-7. [Медлайн].

  • Wilker SC, Singh A, Ellis FJ. текущее кровотечение после травматической гифемы из-за легкой формы гемофилии B (рождественской болезни). J AAPOS . 2007. 11: 622-3. [Медлайн].

  • Крауч ER Jr. Травматическая гифема. J Педиатр, офтальмол, косоглазие .1986 март-апрель. 23 (2): 95-7. [Медлайн].

  • Прочтите J. Травматическая гифема: хирургическое против медицинского лечения. Энн Офтальмол . 1975 Май. 7 (5): 659-62, 664-6, 668-70. [Медлайн].

  • Гольдберг М.Ф. Диагностика и лечение серповидных эритроцитов при гифах человека. Транс Ам Офтальмол Соц . 1978. 76: 481-501. [Медлайн].

  • Michelson PE, Pfaffenbach D. Окклюзия артерии сетчатки после травмы глаза у молодых людей с серповидной гемоглобинопатией. Ам Дж. Офтальмол . 1972 Сентябрь 74 (3): 494-7. [Медлайн].

  • Radius RL, Финкельштейн Д. Окклюзия центральной артерии сетчатки (обратимая при серповидном синдроме при глаукоме. Br J Ophthalmol . 1976 Jun. 60 (6): 428-30. [Medline].

  • )
  • Бакри С.Дж., Петерс ГБ 3-й. Симпатическая офтальмия после гифемы из-за непроникающей травмы. Окул Иммунол Инфламм . 2005 13 февраля (1): 85-6. [Медлайн].

  • Milauskas AT, Fueger GF.Серьезные глазные осложнения, связанные с обрывом перелома орбиты. Ам Дж. Офтальмол . 1966 Октябрь 62 (4): 670-2. [Медлайн].

  • Ракусин В. Травматическая гифема. Ам Дж. Офтальмол . 1972, август 74 (2): 284-92. [Медлайн].

  • Rocha KM, Martins EN, Melo LA Jr, et al. Амбулаторное лечение травматической гифемы у детей: проспективная оценка. J AAPOS . 2004 8 августа (4): 357-61. [Медлайн].

  • Gharaibeh A, Savage HI, Scherer RW, Goldberg MF, Lindsley K.Медицинские вмешательства при травматической гифеме. Кокрановская база данных Syst Rev . 3 декабря 2013 г. 12: CD005431. [Медлайн].

  • Романо ЧП. Системный преднизолон предотвращает повторное кровотечение при травматической гифеме. Офтальмология . 2000 Май. 107 (5): 812-4. [Медлайн].

  • Ясуна Э. Ведение травматической гифемы. Арк офтальмол . 1974, март 91 (3): 190-1. [Медлайн].

  • Milstein BA. Травматическая гифема.Исследование 83 последовательных случаев. Саут Мед Дж. . 1971 Сентябрь 64 (9): 1081-5. [Медлайн].

  • Spaeth GL, Леви PM. Травматическая гифема: ее клинические характеристики и неспособность эстрогенов изменить ее течение. Двойное слепое исследование. Ам Дж. Офтальмол . 1966 Декабрь 62 (6): 1098-106. [Медлайн].

  • Катнер Б., Фурман С., Брейн К. и др. Аминокапроновая кислота снижает риск вторичного кровотечения у пациентов с травматической гифемой. Арк офтальмол . 1987 Февраль 105 (2): 206-8. [Медлайн].

  • МакГетрик Дж. Дж., Джампол Л. М., Голдберг М. Ф. и др. Аминокапроновая кислота уменьшает вторичное кровотечение после травматической гифемы. Арк офтальмол . 1983 июл.101 (7): 1031-3. [Медлайн].

  • Loewy DM, Williams PB, Crouch ER Jr, et al. Системная аминокапроновая кислота снижает фибринолиз водянистой влаги. Арк офтальмол . 1987 Февраль 105 (2): 272-6. [Медлайн].

  • Allingham RR, Williams PB, Crouch ER Jr, et al.Применяемые местно аминокапроновые кислоты концентрируются в водянистой влаге кролика в терапевтических количествах. Арк офтальмол . 1987 Октябрь 105 (10): 1421-3. [Медлайн].

  • Allingham RR, Crouch ER Jr, Williams PB, et al. Актуальное применение аминокапроновой кислоты значительно снижает частоту вторичных кровотечений при травматической гифеме на модели кролика. Арк офтальмол . 1988 Октябрь 106 (10): 1436-8. [Медлайн].

  • Ehlers WH, Crouch ER Jr, Williams PB, et al.Факторы, влияющие на терапевтическую концентрацию местной аминокапроновой кислоты при травматической гифеме. Инвест Офтальмол Vis Sci . 1990, 31 ноября (11): 2389-94. [Медлайн].

  • Mattox C, Williams PB, Crouch ER, et al. Концентрация водянистой влаги после использования резервуарных систем для местной доставки аминокапроновой кислоты. Инвест Офтальмол Визуальные науки . 1991. 32: 1293.

  • Карханех Р., Наини М., Чамс Х. и др. Актуальное применение аминокапроновой кислоты для предотвращения повторного кровотечения в случае травматической гифемы. евро J Офтальмол . 2003 янв-фев. 13 (1): 57-61. [Медлайн].

  • Pieramici DJ, Goldberg MF, Melia M и др. Многоцентровое рандомизированное плацебо-контролируемое клиническое исследование фазы III местного применения аминокапроновой кислоты (капрогеля) в лечении травматической гифемы. Офтальмология . 2003 ноябрь 110 (11): 2106-12. [Медлайн].

  • Крауч Э. Р. Младший, Уильямс ПБ, Грей МК и др. Актуальная аминокапроновая кислота в лечении травматической гифемы. Арк офтальмол . 1997 Сентябрь 115 (9): 1106-12. [Медлайн].

  • Динс Р., Ноэль Л.П., Кларк В.Н. Пероральное введение транексамовой кислоты при лечении травматической гифемы у детей. Банка Офтальмол . 1992 июн. 27 (4): 181-3. [Медлайн].

  • Рахмани Б., Джахади Х.Р. Сравнение транексамовой кислоты и преднизолона при лечении травматической гифемы. Рандомизированное клиническое испытание. Офтальмология . 1999 фев.106 (2): 375-9. [Медлайн].

  • Gharaibeh A, Savage HI, Scherer RW, Goldberg MF, Lindsley K. Медицинские вмешательства при травматической гифеме. Кокрановская база данных Syst Rev . 2011. 1: CD005431. [Медлайн].

  • Рынне М.В., Романо ЧП. Системные кортикостероиды в лечении травматической гифемы. J Педиатр, офтальмол, косоглазие . 1980 май-июнь. 17 (3): 141-3. [Медлайн].

  • Фарбер MD, Fiscella R, Goldberg MF.Аминокапроновая кислота в сравнении с преднизоном при лечении травматической гифемы. Рандомизированное клиническое испытание. Офтальмология . 1991 марта 98 (3): 279-86. [Медлайн].

  • Туркоглу Е.Б., Челик Т., Челик Е, Озкан Н., Бурсали О, Джошкун С.Б. Нужен ли местный кортикостероид при травматической гифеме? Дж Фр Офтальмол . 2014 окт.37 (8): 613-7. [Медлайн].

  • Laatikainen L, Mattila J. Использование тканевого активатора плазминогена при посттравматической тотальной гифе. Грэфес Арч Клин Эксперт Офтальмол . 1996, январь, 234 (1): 67-8. [Медлайн].

  • Старк Т., Хопп Л., Хельд К.С. и др. Низкие дозы активатора плазминогена внутриглазной ткани для лечения травматической тотальной гифемы, посткатаракты и проникающей кератопластики фибринозных мембран. J Катаракта Рефракт Хирургия . 1995 21 марта (2): 219-24. [Медлайн].

  • Парвер Л.М., Данненберг А.Л., Блэклоу Б. и др. Характеристики и причины проникающих повреждений глаза, зарегистрированные в Национальном реестре системы глазных травм, 1985-91. Представитель общественного здравоохранения . 1993 сентябрь-октябрь. 108 (5): 625-32. [Медлайн].

  • Уолтон В., Фон Хаген С., Григорян Р., Зарбин М. Управление травматической гифемой. Сурв офтальмол . 2002 июль-авг. 47 (4): 297-334. [Медлайн].

  • Крауч ER младший, Уильямс PB. Травма: разрывы и кровотечение. Tasman W, Jaeger EM, ред. Клиническая офтальмология Дуэйна . Филадельфия, Пенсильвания: Дж. Б. Липпинкотт; 1993. 1-18.

  • Kennedy RH, Брубейкер РФ.Травматическая гифема в определенной популяции. Ам Дж. Офтальмол . 15 августа 1988 г. 106 (2): 123-30. [Медлайн].

  • Райт К.В., Суналп М., Урреа П. Постельный режим против активности ad lib при лечении небольших гифем. Энн Офтальмол . 1988, 20 апреля (4): 143-5. [Медлайн].

  • Шеппард Д.Д., Нозик Р.А. Практический подход к диагностике увеита. Duane TA, Jaeger EW, ред. Клиническая офтальмология . Филадельфия: Дж. Б. Липпинкотт; 1989 г.Том 4: глава 33.

  • Witteman GJ, Brubaker SJ, Johnson M, et al. Частота повторного кровотечения при травматической гифеме. Энн Офтальмол . 1985 Сентябрь 17 (9): 525-6, 528-9. [Медлайн].

  • Айинтап Э., Кескин У., Садыгов Ф., Джошкун М., Ильхан Н., Мотор С. Инъекция пузырька воздуха / кислорода в переднюю камеру кроликов для лечения гифемы у пациентов с серповидно-клеточной анемией. Дж Офтальмол . 2014. 2014: 696302. [Медлайн].

  • MomPremier M, Sadhwani D, Shaikh S. Процедура лечения гифемы в офисе. Корпус Rep Ophthalmol Med . 2015. 2015: 321076. [Медлайн]. [Полный текст].

  • Yu T, Dahan E, Yin ZQ, et al. Использование аппарата для поддержания передней камеры при хирургическом лечении травматических гиф. Клинический Эксперимент Офтальмол . 2008 Апрель, 36 (3): 206-8. [Медлайн].

  • Weiss JS, Пэрриш РК, Андерсон ДР.Хирургическая терапия травматической гифемы. Офтальмологическая хирургия . 1983 г., 14 (4): 343-5. [Медлайн].

  • Мостафави Д., Нагель Д., Даниас Дж. Послеоперационные осложнения, вызванные тактильным ощущением. Оценка с помощью ультразвуковой биомикроскопии. Банка Офтальмол . 2013 декабрь 48 (6): 478-81. [Медлайн].

  • Альберт ДМ. Принципы и практика офтальмологии . 1994. Vol 5: 1473-1438, 3386-93.

  • Беккер Б. Диагностика и терапия глаукомы Беккера-Шаффера . 1989. 506, 515.

  • Дарр Дж. Л., Пассмор Дж. У. Лечение травматической гифемы. Ам Дж. Офтальмол . 1967, январь, 63 (1): 134-6. [Медлайн].

  • Diddie KR, Dinsmore S, Murphree AL. Полная эвакуация гифемы инструментами для витрэктомии. Офтальмология . 1981 сентябрь 88 (9): 917-21. [Медлайн].

  • McCuen BW, Fung WE. Роль инструментов для витрэктомии в лечении тяжелой травматической гифемы. Ам Дж. Офтальмол . 1979 ноябрь 88 (5): 930-4. [Медлайн].

  • Михельс Р.Г., Райс Т.А. Бимануальная биполярная диатермия для лечения кровотечения из угла передней камеры. Ам Дж. Офтальмол . 1977 декабрь 84 (6): 873-4. [Медлайн].

  • Parrish R, Bernardino V Jr. Иридэктомия при хирургическом лечении гифемы с восьмым шариком. Арк офтальмол . 1982 Мар.100 (3): 435-7. [Медлайн].

  • Ritch R, Шилдс МБ, Крупин Т. Глаукома . 1989. 648, 682, 1324.

  • Romano PE, Robinson JA. Травматическая гифема: всесторонний обзор за последние полвека дает 8076 случаев, в которых конкретное лечение снижает повторное кровотечение на 62%, с 13% до 5% (P <0,0001). Бинокль Vis Strabismus Q . 2000. 15 (2): 175-86. [Медлайн].

  • Шаран С., Художник Г., Григг-младший. Полная гифема после послеоперационного эноксапарина (клексана). Глаз .2005 июля 19 (7): 827-8. [Медлайн].

  • Щиты МБ. Учебник глаукомы . 1998. 356-7, 496, 524, 526.

  • Spoor TC, Hammer M, Belloso H. Травматическая гифема. Неспособность стероидов изменить его курс: двойное слепое проспективное исследование. Арк офтальмол . 1980, январь 98 (1): 116-9. [Медлайн].

  • Stern WH, Mondal KM. Инструменты для витрэктомии для хирургической эвакуации полной гифемы передней камеры и контроля рецидивирующего кровоизлияния в переднюю камеру. Офтальмологическая хирургия . 1979, 10 (1): 34-7. [Медлайн].

  • Теребух А., Лин М. Секреты офтальмологии. Травматическая глаукома и гифема . 1997. 151–160.

  • Уилсон FM. Травматическая гифема. Патогенез и лечение. Офтальмология . 1980 сентябрь 87 (9): 910-9. [Медлайн].

  • % PDF-1.4 % 4649 0 объект > эндобдж xref 4649 1579 0000000016 00000 н. 0000036034 00000 п. 0000036197 00000 п. 0000070115 00000 п. 0000070240 00000 п. 0000070901 00000 п. 0000071447 00000 п. 0000071823 00000 п. 0000072431 00000 п. 0000073053 00000 п. 0000073639 00000 п. 0000073754 00000 п. 0000074341 00000 п. 0000074439 00000 п. 0000075024 00000 п. 0000075491 00000 п. 0000075576 ​​00000 п. 0000076224 00000 п. 0000076771 00000 п. 0000076937 00000 п. 0000077003 00000 п. 0000077056 00000 п. 0000077109 00000 п. 0000077162 00000 п. 0000077215 00000 п. 0000077268 00000 п. 0000077321 00000 п. 0000077373 00000 п. 0000077424 00000 п. 0000077519 00000 п. 0000077572 00000 п. 0000077625 00000 п. 0000077678 00000 п. 0000077730 00000 п. 0000077782 00000 п. 0000077833 00000 п. 0000077885 00000 п. 0000077938 00000 п. 0000077990 00000 п. 0000078042 00000 п. 0000078095 00000 п. 0000078147 00000 п. 0000078200 00000 п. 0000078252 00000 п. 0000078304 00000 п. 0000078356 00000 п. 0000078409 00000 п. 0000078462 00000 п. 0000078515 00000 п. 0000078568 00000 п. 0000078621 00000 п. 0000078674 00000 п. 0000078727 00000 п. 0000078780 00000 п. 0000078833 00000 п. 0000078884 00000 п. 0000078936 00000 п. 0000078987 00000 п. 0000079038 00000 п. 0000079090 00000 н. 0000079143 00000 п. 0000079196 00000 п. 0000079249 00000 п. 0000079302 00000 п. 0000079354 00000 п. 0000079407 00000 п. 0000079460 00000 п. 0000079512 00000 п. 0000079564 00000 п. 0000079617 00000 п. 0000079670 00000 п. 0000079723 00000 п. 0000079776 00000 п. 0000079828 00000 п. 0000079881 00000 п. 0000079934 00000 н. 0000079987 00000 н. 0000080039 00000 п. 0000080091 00000 п. 0000080144 00000 п. 0000080197 00000 п. 0000080250 00000 п. 0000080303 00000 п. 0000080355 00000 п. 0000080406 00000 п. 0000080459 00000 п. 0000080512 00000 п. 0000080565 00000 п. 0000080618 00000 п. 0000080671 00000 п. 0000080724 00000 п. 0000080805 00000 п. 0000080880 00000 п. 0000080952 00000 п. 0000081032 00000 п. 0000081145 00000 п. 0000081198 00000 п. 0000081249 00000 п. 0000184861 00000 н. 0000185139 00000 н. 0000272236 00000 н. 0000354164 00000 н. 0000442538 00000 н. 0000521594 00000 н. 0000521735 00000 н. 0000521886 00000 н. 0000522230 00000 н. 0000522430 00000 н. 0000522948 00000 н. 0000523294 00000 н. 0000523459 00000 н. 0000523767 00000 н. 0000523796 00000 н. 0000523971 00000 п. 0000524122 00000 н. 0000524297 00000 н. 0000524413 00000 н. 0000524564 00000 н. 0000524739 00000 н. 0000524890 00000 н. 0000525065 00000 н. 0000525216 00000 н. 0000525391 00000 н. 0000525542 00000 н. 0000525678 00000 н. 0000525853 00000 н. 0000615540 00000 н. 0000615657 00000 н. 0000615772 00000 н. 0000616077 00000 н. 0000616226 00000 н. 0000616375 00000 н. 0000616525 00000 н. 0000616674 00000 н. 0000616902 00000 н. 0000617303 00000 н. 0000617718 00000 н. 0000617842 00000 н. 0000617993 00000 н. 0000618144 00000 п. 0000618435 00000 н. 0000618559 00000 н. 0000618683 00000 п. 0000618834 00000 н. 0000618949 00000 н. 0000741794 00000 н. 0000741998 00000 н. 0000742185 00000 н. 0000743129 00000 н. 0000743307 00000 н. 0000875124 00000 н. 0000875205 00000 н. 0000875297 00000 н. 0000875393 00000 н. 0000875489 00000 н. 0000875585 00000 н. 0000875677 00000 н. 0000875769 00000 н. 0000880780 00000 н. 0000880945 00000 н. 0000881024 00000 н. 0000881123 00000 н. 0000881207 00000 н. 0000881346 00000 н. 0000881486 00000 н. 0000881612 00000 н. 0000881736 00000 н. 0000882003 00000 н. 0000884478 00000 н. 0000884619 00000 н. 0000884761 00000 н. 0000884889 00000 н. 0000885014 00000 н. 0000885099 00000 н. 0000885528 ​​00000 н. 0000885608 00000 н. 0000885707 00000 н. 0000885856 00000 н. 0000885996 00000 н. 0000886140 00000 н. 0000886281 00000 п. 0000886421 00000 н. 0000886492 00000 н. 0000886576 00000 н. 0000886717 00000 н. 0000886863 00000 н. 0000887004 00000 н. 0000887149 00000 н. 0000887225 00000 н. 0000887301 00000 н. 0000887442 00000 н. 0000887584 00000 н. 0000887712 00000 н. 0000887837 00000 н. 0000887936 00000 п. 0000888016 00000 н. 0000888159 00000 н. 0000888304 00000 н. 0000888433 00000 н. 0000888559 00000 н. 0000888814 00000 н. 0000888871 00000 н. 0000888949 00000 н. 0000889026 00000 н. 0000889107 00000 н. 0000889185 00000 н. 0000889263 00000 п. 0000889341 00000 п. 0000889423 00000 н. 0000889501 00000 н. 0000889583 00000 н. 0000889667 00000 н. 0000889924 00000 н. 00008

    00000 н. 00008

    00000 н. 00008
    00000 н. 00008
  • 00000 н. 00008
  • 00000 н. 00008 00000 н. 00008
  • 00000 н. 00008

    00000 н. 0000890987 00000 н. 0000891416 00000 н. 0000891647 00000 н. 0000891704 00000 н. 0000892125 00000 н. 0000892494 00000 н. 0000892578 00000 н. 0000892822 00000 н. 0000892979 00000 н. 0000893037 00000 н. 0000893088 00000 н. 0000893202 00000 н. 0000894569 00000 н. 0000895936 00000 н. 0000896354 00000 н. 0000

    5 00000 н. 00003 00000 н. 00002 00000 н. 0000

    9 00000 н. 0000907055 00000 н. 0000907672 00000 н. 0000908519 00000 н. 0000909240 00000 н. 0000909961 00000 н. 0000910541 00000 п. 0000910660 00000 п. 0000910747 00000 н. 0000911113 00000 п. 0000911654 00000 н. 0000911990 00000 н. 0000912142 00000 н. 0000912314 00000 н. 0000912415 00000 н. 0000912527 00000 н. 0000912967 00000 н. 0000913077 00000 н. 0000913188 00000 п. 0000913690 00000 н. 0000913874 00000 н. 0000914436 00000 н. 0000914621 00000 н. 0000914798 00000 н. 0000914985 00000 н. 0000915692 00000 н. 0000916131 00000 п. 0000916832 00000 н. 0000917408 00000 н. 0000917955 00000 н. 0000918438 00000 н. 0000918804 00000 н. 0000919314 00000 н. 0000919662 00000 н. 0000919745 00000 н. 0000919912 00000 н. 0000920009 00000 н. 0000920113 00000 н. 0000920500 00000 н. 0000920967 00000 н. 0000921225 00000 н. 0000921474 00000 н. 0000921978 00000 н. 0000922334 00000 п. 0000922695 00000 н. 0000923388 00000 н. 0000923531 00000 н. 0000923691 00000 п. 0000924182 00000 н. 0000924882 00000 н. 0000925470 00000 н. 0000926050 00000 п. 0000926298 00000 н. 0000926807 00000 п. 0000927455 00000 н. 0000928141 00000 п. 0000928472 00000 п. 0000928623 00000 п. 0000929207 00000 н. 0000929604 00000 н. 0000930014 00000 н. 0000930481 00000 н. 0000930716 00000 н. 0000930774 00000 п. 0000931385 00000 п. 0000932060 00000 н. 0000932790 00000 н. 0000933514 00000 п. 0000934239 00000 п. 0000934959 00000 н. 0000935203 00000 н. 0000935287 00000 н. 0000935344 00000 п. 0000935837 00000 п. 0000935891 00000 п. 0000935915 00000 н. 0000935994 00000 н. 0000936109 00000 п. 0000936187 00000 п. 0000936560 00000 п. 0000936904 00000 н. 0000936973 00000 п. 0000937092 00000 п. 0000937221 00000 н. 0000937346 00000 п. 0000937471 00000 п. 0000937597 00000 п. 0000937712 00000 н. 0000937839 00000 п. 0000937964 00000 н. 0000937988 00000 н. 0000938067 00000 н. 0000938145 00000 п. 0000938295 00000 п. 0000938444 00000 п. 0000938847 00000 н. 0000939188 00000 п. 0000939257 00000 н. 0000939376 00000 н. 0000939400 00000 н. 0000939479 00000 н. 0000939557 00000 п. 0000939637 00000 н. 0000939736 00000 н. 0000939885 00000 н. 0000940255 00000 н. 0000940598 00000 н. 0000940667 00000 н. 0000940786 00000 п. 0000940810 00000 н. 0000940889 00000 н. 0000940967 00000 н. 0000941054 00000 п. 0000941141 00000 н. 0000941266 00000 н. 0000941415 00000 н. 0000941788 00000 н. 0000942132 00000 н. 0000942201 00000 п. 0000942320 00000 н. 0000942391 00000 н. 0000942488 00000 н. 0000951817 00000 п. 0000952071 00000 н. 0000952358 00000 п. 0000952387 00000 н. 0000952796 00000 н. 0000956012 00000 н. 0000956419 00000 н. 0000956922 00000 н. 0000958433 00000 н. 0000958738 00000 п. 0000959400 00000 н. 0000959664 00000 н. 0000961536 00000 н. 0000961845 00000 н. 0000962626 00000 н. 0000962914 00000 н. 0000963211 00000 н. 0000987475 00000 п. 0000987714 00000 н. 0000988255 00000 н. 0001008480 00000 п. 0001008757 00000 п. 0001009150 00000 п. 0001026606 00000 п. 0001026885 00000 п. 0001027291 00000 п. 0001046686 00000 п. 0001046965 00000 п. 0001047338 00000 п. 0001100567 00000 п. 0001100608 00000 п. 0001154082 00000 п. 0001154123 00000 п. 0001189418 00000 п. 0001189459 00000 п. 0001196705 00000 п. 0001196746 00000 п. 0001200036 00000 н. 0001200077 00000 п. 0001203381 00000 п. 0001203422 00000 п. 0001204490 00000 н. 0001204531 00000 п. 0001215847 00000 п. 0001215888 00000 п. 0001227204 00000 н. 0001227245 00000 п. 0001238561 00000 п. 0001238602 00000 п. 0001249918 00000 н. 0001249959 00000 н. 0001283422 00000 п. 0001283463 00000 н. 0001335488 00000 п. 0001335529 00000 п. 0001342579 00000 п. 0001342620 00000 п. 0001349670 00000 п. 0001349711 00000 п. 0001356957 00000 п. 0001356998 00000 п. 0001392744 00000 н. 0001392785 00000 п. 0001400031 00000 н. 0001400072 00000 н. 0001435818 00000 п. 0001435859 00000 п. 0001443105 00000 п. 0001443146 00000 п. 0001478890 00000 н. 0001478931 00000 п. 0001486177 00000 п. 0001486218 00000 п. 0001521962 00000 н. 0001522003 00000 н. 0001575477 00000 н. 0001575518 00000 п. 0001604074 00000 п. 0001604115 00000 п. 0001632671 00000 п. 0001632712 00000 н. 0001661268 00000 п. 0001661309 00000 п. 0001689865 00000 п. 0001689906 00000 н. 0001718462 00000 п. 0001718503 00000 п. 0001753798 00000 п. 0001753839 00000 п. 0001761085 00000 п. 0001761126 00000 п. 0001765589 00000 н. 0001765630 00000 п. 0001770093 00000 п. 0001770134 00000 п. 0001774597 00000 п. 0001774638 00000 п. 0001781884 00000 п. 0001781925 00000 п. 0001786388 00000 п. 0001786429 00000 п. 0001790892 00000 п. 0001790933 00000 н. 0001795967 00000 н. 0001796008 00000 н. 0001801043 00000 п. 0001801084 00000 п. 0001833237 00000 п. 0001833278 00000 п. 0001838333 00000 п. 0001838374 00000 п. 0001843014 00000 п. 0001843055 00000 п. 0001846360 00000 п. 0001846401 00000 п. 0001849706 00000 п. 0001849747 00000 п. 0001856993 00000 п. 0001857034 00000 п. 0001892778 00000 н. 0001892819 00000 п. 0001928565 00000 п. 0001928606 00000 п. 0001933020 00000 н. 0001933061 00000 п. 0001957660 00000 п. 0001957701 00000 п. 0001993457 00000 п. 0001993498 00000 п. 0002028763 00000 н. 0002028804 00000 п. 0002064053 00000 п. 0002064094 00000 п. 0002100012 00000 н. 0002100053 00000 п. 0002135749 00000 п. 0002135790 00000 п. 0002171006 00000 п. 0002171047 00000 п. 0002206277 00000 п. 0002206318 00000 п. 0002241614 00000 п. 0002241655 00000 п. 0002276856 00000 п. 0002276897 00000 п. 0002312193 00000 п. 0002312234 00000 п. 0002347529 00000 п. 0002347570 00000 п. 0002354816 00000 н. 0002354857 00000 п. 0002354935 00000 п. 0002355013 00000 п. 0002355095 00000 п. 0002355245 00000 п. 0002355394 00000 п. 0002355480 00000 п. 0002355566 00000 п. 0002355643 00000 п. 0002355792 00000 п. 0002355941 00000 п. 0002356285 00000 п. 0002356603 00000 п. 0002356952 00000 п. 0002357199 00000 п. 0002357374 00000 п. 0002357525 00000 п. 0002357837 00000 п. 0002358182 00000 п. 0002358491 00000 п. 0002358666 00000 п. 0002358817 00000 п. 0002358903 00000 п. 0002358990 00000 п. 0002359077 00000 п. 0002359226 00000 п. 0002359375 00000 п. 0002359451 00000 п. 0002359527 00000 п. 0002359646 00000 п. 0002359795 00000 п. 0002359872 00000 п. 0002359950 00000 п. 0002360027 00000 п. 0002360108 00000 п. 0002360284 00000 п. 0002360433 00000 п. 0002360746 00000 п. 0002361123 00000 п. 0002361476 00000 п. 0002361885 00000 п. 0002362061 00000 п. 0002362212 00000 п. 0002362575 00000 п. 0002362934 00000 п. 0002363057 00000 п. 0002363216 00000 п. 0002363322 00000 п. 0002363428 00000 п. 0002363534 00000 п. 0002363710 00000 п. 0002363861 00000 п. 0002363983 00000 п. 0002364095 00000 п. 0002364200 00000 п. 0002364304 00000 п. 0002364405 00000 п. 0002364515 00000 п. 0002364743 00000 п. 0002364894 00000 п. 0002453701 00000 п. 0002543145 00000 п. 0002631542 00000 п. 0002718551 00000 п. 0002718700 00000 н. 0002718779 00000 п. 0002718878 00000 н. 0002719027 00000 н. 0002719109 00000 п. 0002719190 00000 н. 0002719267 00000 н. 0002719416 00000 н. 0002719565 00000 п. 0002719705 00000 н. 0002719828 00000 н. 0002719937 00000 н. 0002720051 00000 н. 0002720165 00000 н. 0002720273 00000 н. 0002720382 00000 н. 0002720496 00000 н. 0002720610 00000 н. 0002720914 00000 н. 0002721065 00000 п. 0002721162 00000 п. 0002721269 00000 н. 0002721381 00000 п. 0002721493 00000 н. 0002721669 00000 н. 0002721818 00000 п. 0002721912 00000 п. 0002722011 00000 н. 0002722160 00000 п. 0002722245 00000 п. 0002722331 00000 п. 0002722481 00000 п. 0002722630 00000 н. 0002722754 00000 п. 0002722903 00000 н. 0002722981 00000 п. 0002723059 00000 н. 0002723137 00000 п. 0002723215 00000 п. 0002723292 00000 п. 0002723494 00000 п. 0002723643 00000 п. 0002723887 00000 п. 0002724174 00000 п. 0002724421 00000 н. 0002724571 00000 н. 0002724722 00000 н. 0002724808 00000 н. 0002724932 00000 н. 0002725081 00000 п. 0002725329 00000 н. 0002725620 00000 н. 0002725744 00000 н. 0002725895 00000 п. 0002726143 00000 п. 0002726493 00000 п. 0002726844 00000 н. 0002727194 00000 н. 0002727546 00000 н. 0002727748 00000 н. 0002727899 00000 н. 0002728006 00000 н. 0002728108 00000 п. 0002728232 00000 н. 0002728381 00000 п. 0002728485 00000 н. 0002728592 00000 п. 0002728698 00000 п. 0002728848 00000 н. 0002728997 00000 н. 0002729132 00000 н. 0002729255 00000 н. 0002729389 00000 п. 0002729539 00000 п. 0002729690 00000 н. 0002729798 00000 н. 0002729897 00000 н. 0002730046 00000 н. 0002730153 00000 п. 0002730261 00000 п. 0002730365 00000 пн 0002730514 00000 п. 0002730663 00000 п. 0002730771 00000 п. 0002730879 00000 н. 0002731002 00000 н. 0002731151 00000 п. 0002731247 00000 н. 0002731372 00000 н. 0002731529 00000 н. 0002731626 00000 п. 0002731750 00000 н. 0002731899 00000 н. 0002732003 00000 н. 0002732111 00000 п. 0002732215 00000 н. 0002732321 00000 н. 0002732496 00000 н. 0002732647 00000 н. 0002732777 00000 н. 0002732905 00000 н. 0002733025 00000 п. 0002733175 00000 п. 0002733326 00000 н. 0002733456 00000 п. 0002733585 00000 п. 0002733705 00000 н. 0002733855 00000 п. 0002734006 00000 н. 0002734138 00000 п. 0002734268 00000 п. 0002734388 00000 н. 0002734537 00000 н. 0002734688 00000 п. 0002734814 00000 п. 0002734937 00000 п. 0002735057 00000 н. 0002735206 00000 н. 0002735357 00000 н. 0002735457 00000 п. 0002735581 00000 п. 0002735705 00000 н. 0002735934 00000 н. 0002736085 00000 п. 0002736209 00000 н. 0002736349 00000 н. 0002736493 00000 п. 0002736637 00000 н. 0002736773 00000 п. 0002736909 00000 н. 0002737136 00000 n 0002737287 00000 н. 0002737391 00000 п. 0002737498 00000 н. 0002737600 00000 н. 0002737747 00000 н. 0002737896 00000 н. 0002738026 00000 п. 0002738161 00000 п. 0002738296 00000 п. 0002738447 00000 н. 0002738598 00000 н. 0002738730 00000 н. 0002738870 00000 н. 0002739010 00000 н. 0002739186 00000 п. 0002739345 00000 н. 0002739450 00000 н. 0002739554 00000 п. 0002739678 00000 н. 0002739835 00000 н. 0002739974 00000 н. 0002740113 00000 п. 0002740239 00000 н. 0002740364 00000 н. 0002740539 00000 п. 0002740690 00000 н. 0002740819 00000 п. 0002740943 00000 н. 0002741094 00000 п. 0002741199 00000 н. 0002741298 00000 н. 0002741447 00000 н. 0002741581 00000 п. 0002741731 00000 н. 0002741882 00000 п. 0002742023 00000 н. 0002742160 00000 н. 0002742284 00000 н. 0002742407 00000 п. 0002742531 00000 н. 0002742655 00000 п. 0002742882 00000 п. 0002743033 00000 п. 0002743162 00000 п. 0002743261 00000 н. 0002743412 00000 п. 0002743520 00000 н. 0002743628 00000 п. 0002743732 00000 п. 0002743881 00000 п. 0002744030 00000 п. 0002744160 00000 п. 0002744289 00000 н. 0002744413 00000 н. 0002744564 00000 н. 0002744715 00000 н. 0002744822 00000 н. 0002744929 00000 н. 0002745037 00000 п. 0002745144 00000 п. 0002745246 00000 п. 0002745448 00000 н. 0002745597 00000 п. 0002745981 00000 п. 0002746361 00000 п. 0002746484 00000 н. 0002746635 00000 н. 0002746784 00000 н. 0002746933 00000 н. 0002747009 00000 н. 0002747089 00000 н. 0002747165 00000 п. 0002747245 00000 п. 0002747420 00000 н. 0002747569 00000 п. 0002747709 00000 н. 0002747849 00000 н. 0002747976 00000 н. 0002748091 00000 н. 0002748266 00000 н. 0002748417 00000 н. 0002748496 00000 н. 0002749127 00000 н. 0002749206 00000 н. 0002749527 00000 н. 0002749606 00000 п. 0002749925 00000 н. 0002750004 00000 п. 0002750325 00000 н. 0002750404 00000 п. 0002750724 00000 н. 0002750803 00000 п. 0002751425 00000 п. 0002751504 00000 п. 0002751823 00000 п. 0002751902 00000 п. 0002752223 00000 п. 0002752302 00000 п. 0002752624 00000 п. 0002752703 00000 п. 0002753025 00000 п. 0002753104 00000 п. 0002753424 00000 п. 0002753503 00000 п. 0002753824 00000 п. 0002753903 00000 п. 0002754224 00000 п. 0002754303 00000 п. 0002754339 00000 н. 0002754418 00000 п. 0002755986 00000 п. 0002756316 00000 н. 0002756385 00000 п. 0002756503 00000 п. 0002756582 00000 п. 0002756698 00000 п. 0002756968 00000 п. 0002757402 00000 п. 0002757481 00000 п. 0002758097 00000 п. 0002758176 00000 п. 0002758811 00000 п. 0002758890 00000 н. 0002759507 00000 п. 0002759586 00000 п. 0002760221 00000 п. 0002760300 00000 н. 0002760951 00000 п. 0002761030 00000 п. 0002761351 00000 п. 0002761430 00000 п. 0002761752 00000 п. 0002761831 00000 н. 0002762152 00000 п. 0002762231 00000 н. 0002762552 00000 н. 0002762631 00000 н. 0002762951 00000 н. 0002763030 00000 п. 0002763351 00000 н. 0002763430 00000 н. 0002763751 00000 п. 0002763830 00000 п. 0002764151 00000 п. 0002764230 00000 н. 0002764551 00000 п. 0002764630 00000 н. 0002764953 00000 п. 0002765032 00000 н. 0002765354 00000 н. 0002765433 00000 н. 0002765754 00000 п. 0002765833 00000 н. 0002766155 00000 н. 0002766234 00000 н. 0002766556 00000 п. 0002766635 00000 н. 0002766955 00000 н. 0002767034 00000 п. 0002767355 00000 н. 0002767434 00000 н. 0002767755 00000 н. 0002767834 00000 н. 0002768155 00000 п. 0002768234 00000 п. 0002768552 00000 п. 0002768631 00000 н. 0002768951 00000 п. 0002769030 00000 н. 0002769675 00000 н. 0002769754 00000 п. 0002769778 00000 п. 0002769857 00000 п. 0002769935 00000 н. 0002770092 00000 н. 0002770469 00000 н. 0002770813 00000 н. 0002770882 00000 н. 0002771001 00000 п. 0002771080 00000 п. 0002771457 00000 н. 0002771868 00000 н. 0002771947 00000 н. 0002772026 00000 н. 0002772062 00000 н. 0002772141 00000 п. 0002772474 00000 н. 0002772543 00000 н. 0002772661 00000 н. 0002773031 00000 н. 0002773357 00000 н. 0002773436 00000 н. 0002773529 00000 н. 0002773623 00000 п. 0002773773 00000 п. 0002773922 00000 н. 0002774327 00000 н. 0002774406 00000 п. 0002774776 00000 п. 0002774855 00000 н. 0002774945 00000 н. 0002775030 00000 н. 0002775155 00000 п. 0002775304 00000 п. 0002775678 00000 н. 0002775757 00000 н. 0002776078 00000 н. 0002776157 00000 п. 0002776531 00000 н. 0002776610 00000 н. 0002776668 00000 н. 0002776719 00000 н. 0002776755 00000 н. 0002776834 00000 п. 0002777816 00000 н. 0002778150 00000 п. 0002778219 00000 п. 0002778337 00000 н. 0002779319 00000 п. 0002779633 00000 н. 0002780022 00000 н. 0002780100 00000 н. 0002780215 00000 н. 0002780340 00000 п. 0002780465 00000 н. 0002780590 00000 н. 0002780715 00000 н. 0002780840 00000 п. 0002780965 00000 н. 0002781088 00000 н. 0002781213 00000 н. 0002781338 00000 п. 0002781463 00000 н. 0002781590 00000 н. 0002781715 00000 н. 0002781840 00000 п. 0002781965 00000 н. 0002782090 00000 н. 0002782215 00000 п. 0002782340 00000 п. 0002782465 00000 н. 0002782588 00000 н. 0002782713 00000 н. 0002782838 00000 н. 0002782965 00000 н. 0002783090 00000 п. 0002783215 00000 н. 0002783340 00000 п. 0002783465 00000 п. 0002783590 00000 н. 0002783715 00000 н. 0002783840 00000 п. 0002783965 00000 н. 0002784090 00000 н. 0002784215 00000 п. 0002784342 00000 п. 0002784467 00000 н. 0002784592 00000 п. 0002784719 00000 н. 0002784844 00000 н. 0002784969 00000 н. 0002785094 00000 п. 0002785219 00000 п. 0002785298 00000 н. 0002785487 00000 н. 0002785566 00000 н. 0002785755 00000 п. 0002785834 00000 н. 0002786224 00000 н. 0002786303 00000 п. 0002786689 00000 н. 0002786768 00000 н. 0002787158 00000 п. 0002787237 00000 п. 0002787627 00000 н. 0002787706 00000 н. 0002788092 00000 п. 0002788171 00000 п. 0002788555 00000 п. 0002788634 00000 н. 0002789030 00000 н. 0002789109 00000 п. 0002789495 00000 н. 0002789574 00000 н. 0002789962 00000 н. 00027

    00000 н. 00027

    00000 н. 00027 00000 н. 0002790899 00000 н. 0002790978 00000 н. 0002791365 00000 н. 0002791444 00000 н. 0002791833 00000 н. 0002791912 00000 н. 0002792294 00000 н. 0002792373 00000 п. 0002792754 00000 п. 0002792833 00000 н. 0002793215 00000 п. 0002793294 00000 н. 0002793677 00000 п. 0002793756 00000 п. 0002794139 00000 н. 0002794218 00000 п. 0002794605 00000 н. 0002794684 00000 н. 0002795069 00000 н. 0002795148 00000 п. 0002795534 00000 п. 0002795613 00000 н. 0002796002 00000 н. 0002796081 00000 п. 0002796464 00000 н. 0002796543 00000 п. 0002796929 00000 н. 0002797008 00000 н. 0002797398 00000 н. 0002797477 00000 н. 0002797858 00000 н. 0002797937 00000 н. 0002798317 00000 п. 0002798396 00000 п. 0002798776 00000 п. 0002798855 00000 н. 0002799236 00000 н. 0002799315 00000 н. 0002799693 00000 н. 0002799772 00000 н. 0002800147 00000 п. 0002800226 00000 п. 0002800605 00000 п. 0002800684 00000 п. 0002801066 00000 п. 0002801145 00000 п. 0002801522 00000 п. 0002801601 00000 п. 0002801980 00000 п. 0002802059 00000 н. 0002802436 00000 п. 0002802515 00000 п. 0002802704 00000 п. 0002802783 00000 н. 0002803157 00000 п. 0002803236 00000 п. 0002803620 00000 п. 0002803699 00000 н. 0002804086 00000 п. 0002804165 00000 п. 0002804550 00000 п. 0002804629 00000 н. 0002805021 00000 п. 0002805100 00000 п. 0002805486 00000 п. 0002807410 00000 п. 0002807489 00000 п. 0002811980 00000 п. 0002812059 00000 п. 0002812162 00000 п. 0002812281 00000 п. 0002812405 00000 п. 0002812562 00000 п. 0002813005 00000 п. 0002813084 00000 п. 0002813274 00000 п. 0002813353 00000 п. 0002813542 00000 п. 0002813621 00000 п. 0002813810 00000 п. 0002813889 00000 п. 0002814079 00000 п. 0002814158 00000 п. 0002814348 00000 п. 0002814427 00000 н. 0002814748 00000 п. 0002814827 00000 н. 0002815555 00000 п. 0002815634 00000 п. 0002815763 00000 п. 0002815887 00000 п. 0002816037 00000 п. 0002816188 00000 п. 0002816942 00000 п. 0002817020 00000 п. 0002817387 00000 п. 0002817466 00000 п. 0002817786 00000 п. 0002817865 00000 п. 0002818185 00000 п. 0002818264 00000 п. 0002818583 00000 п. 0002822408 00000 п. 0002826233 00000 п. 0002868950 00000 п. 0003181415 00000 п. 0003186947 00000 п. 0003192479 00000 п. 0003201288 00000 н. 0003417210 00000 п. 0003424626 00000 п. 0003426677 00000 п. 0003434057 00000 п. 0003438593 00000 п. 0003441538 00000 п. 0003441844 00000 п. 0003443085 00000 п. 0003444431 00000 п. 0003444866 00000 п. 0003445553 00000 п. 0003446584 00000 п. 0003447621 00000 п. 0003449174 00000 п. 0003450177 00000 п. 0003451212 00000 п. 0003451555 00000 п. 0003452743 00000 п. 0003452954 00000 п. 0003453173 00000 п. 0003454380 00000 п. 0003454554 00000 п. 0003455616 00000 п. 0003456988 00000 п. 0003458634 00000 п. 0003459004 00000 п. 0003459390 00000 п. 0003459917 00000 н. 0003460865 00000 п. 0003461813 00000 п. 0003462823 00000 п. 0003463791 00000 п. 0003464019 00000 п. 0003465038 00000 п. 0003466439 00000 п. 0003468041 00000 п. 0003469094 00000 п. 0003470299 00000 п. 0003470615 00000 п. 0003470929 00000 п. 0003472081 00000 п. 0003473037 00000 п. 0003473985 00000 п. 0003475012 00000 п. 0003475983 00000 п. 0003476207 00000 п. 0003479317 00000 п. 0003480363 00000 п. 0003481840 00000 п. 0003483103 00000 п. 0003483417 00000 п. 0003483736 00000 п. 0003485014 00000 п. 0003485793 00000 п. 0003487013 00000 п. 00034 00000 п. 0003492197 00000 п. 0003495852 00000 п. 0003498091 00000 п. 0003499597 00000 н. 0003500149 00000 п. 0003500698 00000 п. 0003504504 00000 п. 0003508163 00000 п. 0003508635 00000 п. 0003509612 00000 п. 0003510048 00000 п. 0003510524 00000 п. 0003510816 00000 п. 0003511260 00000 п. 0003513612 00000 п. 0003515930 00000 п. 0003518217 00000 п. 0003521081 00000 п. 0003524418 00000 п. 0003527679 00000 н. 0003528652 00000 п. 0003536019 00000 п. 0003543268 00000 п. 0003550680 00000 п. 0003552927 00000 п. 0003554113 00000 п. 0003555225 00000 п. 0003556314 00000 п. 0003557336 00000 н. 0003558355 00000 п. 0003559934 00000 п. 0003562363 00000 п. 0003565321 00000 п. 0003566368 00000 п. 0003567893 00000 п. 0003569455 00000 п. 0003570500 00000 п. 0003574309 00000 п. 0003577966 00000 п. 0003579435 00000 п. 0003580383 00000 п. 0003581918 00000 п. 0003582122 00000 п. 0003582398 00000 п. 0003582602 00000 п. 0003583805 00000 п. 0003585059 00000 н. 0003585439 00000 п. 0003586600 00000 п. 0003587625 00000 п. 0003588655 00000 п. 0003590720 00000 н. 0003592273 00000 п. 0003593269 00000 п. 0003594301 00000 п. 0003594632 00000 п. 0003597410 00000 п. 0003597588 00000 п. 0003599002 00000 н. 0003599330 00000 п. 0003599675 00000 п. 0003602228 00000 п. 0003605488 00000 н. 0003606846 00000 п. 0003607187 00000 п. 0003609040 00000 п. 0003610957 00000 п. 0003611416 00000 п. 0003611782 00000 п. 0003612175 00000 п. 0003612598 00000 п. 0003614938 00000 п. 0003617274 00000 н. 0003619555 00000 п. 0003619991 00000 п. 0003622819 00000 п. 0003626191 00000 п. 0003629506 00000 п. 0003629949 00000 н. 0003637016 00000 п. 0003644167 00000 п. 0003651545 00000 пн 0003656054 00000 п. 0003659269 00000 пн 0003660512 00000 п. 0003660986 00000 п. 0003662332 00000 п. 0003662753 00000 п. 0003664383 00000 п. 0003664763 00000 н. 0003665169 00000 п. 0003665694 00000 п. 0003666704 00000 п. 0003667672 00000 н. 0003667900 00000 п. 0003669309 00000 пн 0003670512 00000 п. 0003671666 00000 п. 0003674001 00000 п. 0003674957 00000 п. 0003675984 00000 п. 0003676956 00000 п. 0003677180 00000 п. 0003678649 00000 н. 0003679920 00000 н. 0003682202 00000 п. 0003685128 00000 н. 0003686243 00000 п. 0003686480 00000 п. 00036 00000 п. 0003692184 00000 п. 0003694045 00000 п. 0003696873 00000 п. 0003697325 00000 п. 0003699222 00000 п. 0003701125 00000 п. 0003703915 00000 п. 0003705670 00000 п. 0003707061 00000 п. 0003708986 00000 п. 0003709820 00000 п. 0003713033 00000 п. 0003715077 00000 п. 0003716075 00000 п. 0003717257 00000 п. 0003718616 00000 п. 0003718867 00000 п. 0003719122 00000 п. 0003720092 00000 н. 0003720501 00000 п. 0003720828 00000 п. 0003721915 00000 п. 0003723454 00000 п. 0003724519 00000 п. 0003724755 00000 п. 0003726296 00000 п. 0003726822 00000 п. 0003727839 00000 п. 0003728850 00000 п. 0003729062 00000 н. 0003730053 00000 п. 0003731039 00000 п. 0003731226 00000 п. 0003732749 00000 п. 0003733289 00000 п. 0003734290 00000 п. 0003735332 00000 п. 0003735547 00000 п. 0003736557 00000 н. 0003737591 00000 п. 0003737800 00000 п. 0003740350 00000 п. 0003741387 00000 п. 0003743844 00000 п. 0003744936 00000 н. 0003746162 00000 п. 0003746602 00000 п. 0003747570 00000 п. 0003748546 00000 п. 0003748769 00000 п. 0003749761 00000 п. 0003752222 00000 п. 0003752698 00000 п. 0003754652 00000 н. 0003755801 00000 п. 0003756285 00000 п. 0003756855 00000 п. 0003757840 00000 п. 0003759927 00000 н. 0003760943 00000 п. 0003762693 00000 п. 0003764588 00000 п. 0003766446 00000 п. 0003768759 00000 п. 0003771097 00000 п. 0003773435 00000 п. 0003776402 00000 п. 0003783814 00000 п. 0003784765 00000 п. 0003785774 00000 п. 0003786734 00000 п. 0003786917 00000 п. 0003787325 00000 п. 0003788273 00000 н. 0003789217 00000 п. 0003791624 00000 п. 0003791848 00000 н. 0003792944 00000 н. 0003794007 00000 п. 0003794194 00000 п. 0003794490 00000 н. 0003794769 00000 н. 0003797931 00000 п. 0003800904 00000 п. 0003802827 00000 п. 0003805283 00000 п. 0003807731 00000 п. 0003808809 00000 п. 0003809099 00000 н. 0003811470 00000 п. 0003813797 00000 п. 0003816086 00000 п. 0003818947 00000 п. 0003822285 00000 п. 0003825546 00000 п. 0003829384 00000 п. 0003830878 00000 п. 0003832415 00000 п. 0003834136 00000 п. 0003836334 00000 п. 0003838010 00000 п. 0003838184 00000 п. 0003838626 00000 п. 0003838800 00000 п. 0003841783 00000 п. 0003844428 00000 п. 0003845562 00000 п. 0003848352 00000 п. 0003850106 00000 п. 0003851497 00000 п. 0003853045 00000 п. 0003856356 00000 п. 0003856551 00000 п. 0003860207 00000 п. 0003861186 00000 п. 0003862160 00000 п. 0003864616 00000 н. 0003865245 00000 п. 0003865877 00000 п. 0003867253 00000 п. 0003868281 00000 п. 0003869383 00000 п. 0003870438 00000 п. 0003871434 00000 п. 0003872411 00000 п. 0003873471 00000 п. 0003874465 00000 п. 0003875459 00000 п. 0003876626 00000 п. 0003876830 00000 п. 0003877794 00000 п. 0003878206 00000 п. 0003879292 00000 п. 0003880360 00000 п. 0003880597 00000 п. 0003882137 00000 п. 0003883154 00000 п. 0003884146 00000 п. 0003885134 00000 п. 0003886664 00000 п. 0003887665 00000 п. 0003888673 00000 п. 0003889707 00000 п. 0003891661 00000 п. 0003893694 00000 п. 0003894948 00000 н. 0003896710 00000 п. 0003898567 00000 п. 0003
  • 3 00000 п. 0003
  • 1 00000 п. 00039 00000 п. 0003

    2 00000 н. 0003909033 00000 н. 0003910128 00000 п. 0003911194 00000 п. 0003914330 00000 п. 0003919994 00000 н. 0003921014 00000 п. 0003922019 00000 п. 0003922472 00000 н. 0003922946 00000 п. 0003924672 00000 н. 0003926405 00000 п. 0003928619 00000 п. 0003929571 00000 п. 0003930519 00000 п. 0003931463 00000 п. 0003934023 00000 п. 0003935010 00000 п. 0003936028 00000 п. 0003942373 00000 п. 0004052473 00000 п. 0004057411 00000 п. 0004158894 00000 п. 0004161612 00000 п. 0004235052 00000 п. 0004240225 00000 п. 0004363404 00000 п. 0004364355 00000 п. 0004364579 00000 п. 0004365531 00000 п. 0004365735 00000 п. 0004370968 00000 п. 0004371929 00000 п. 0004373018 00000 п. 0004373469 00000 п. 0004374557 00000 п. 0004374761 00000 п. 0004376136 00000 п. 0004376422 00000 н. 0004380178 00000 п. 0004385083 00000 п. 0004388616 00000 п. 0004391540 00000 п. 0004394053 00000 п. 0004397596 00000 п. 0004399798 00000 н. 0004400313 00000 п. 0004401294 00000 п. 0004402262 00000 п. 0004403814 00000 п. 0004404763 00000 п. 0004404996 00000 п. 0004405533 00000 п. 0004406745 00000 п. 0004407734 00000 п. 0004408782 00000 п. 0004410019 00000 п. 0004410981 00000 п. 0004412114 00000 п. 0004412675 00000 п. 0004412862 00000 п. 0004413814 00000 п. 0004414762 00000 п. 0004415714 00000 п. 0004416705 00000 п. 0004417686 00000 п. 0004418785 00000 п. 0004419736 00000 п. 0004420856 00000 п. 0004421981 00000 п. 0004422956 00000 п. 0004424165 00000 п. 0004425253 00000 п. 0004426776 00000 п. 0004428191 00000 п. 0004430207 00000 п. 0004431173 00000 п. 0004432487 00000 н. 0004433524 00000 п. 0004433741 00000 п. 0004435328 00000 п. 0004436284 00000 п. 0004437240 00000 п. 0004439178 00000 п. 0004440126 00000 п. 0004441075 00000 п. 0004442086 00000 п. 0004443407 00000 п. 0004444390 00000 н. 0004445699 00000 н. 0004446188 00000 п. 0004447976 00000 п. 0004448949 00000 п. 0004449164 00000 п. 0004450511 00000 п. 0004451539 00000 п. 0004453091 00000 п. 0004454050 00000 п. 0004454998 00000 н. 0004455942 00000 п. 0004456893 00000 п. 0004457841 00000 п. 0004458819 00000 п. 0004459487 00000 п. 0004460436 00000 п. 0004461435 00000 п. 0004462669 00000 п. 0004463870 00000 п. 0004464859 00000 н. 0004465925 00000 п. 0004466904 00000 н. 0004467112 00000 п. 0004467318 00000 п. 0004468585 00000 п. 0004468799 00000 н. 0004469804 00000 п. 0004470014 00000 п. 0004471285 00000 п. 0004473630 00000 п. 0004500111 00000 п. 0004589296 00000 п. 0004627322 00000 н. 0004635240 00000 п. 0004643158 00000 п. 0004646769 00000 н. 0004689965 00000 н. 0004741612 00000 п. 0004939604 00000 п. 0004941906 00000 п. 0004944208 00000 н. 0004960671 00000 п. 0005089065 00000 н. 0005092408 00000 п. 0005095751 00000 п. 0005113286 00000 п. 0005222935 00000 п. 0005225074 00000 п. 0005227213 00000 п. 0005239415 00000 п. 0005357375 00000 п. 0005358771 00000 п. 0005359440 00000 п. 0005360114 00000 п. 0005360731 00000 п. 0005361312 00000 п. 0005361913 00000 п. 0005362472 00000 п. 0005363038 00000 п. 0005363601 00000 п. 0005381774 00000 п. 0005401142 00000 п. 0005420118 00000 п. 0005439094 00000 п. 0005447043 00000 п. 0005458359 00000 п. 0005495698 00000 п. 0005512126 00000 п. 0000035784 00000 п. 0000032514 00000 п. трейлер ] / Назад 9143414 / XRefStm 35784 >> startxref 0 %% EOF 6227 0 объект > поток h} t ՝ ǿ> 3 $ exR @! D> HD * F xD5CSϬU zƮClwPQa ڴ =, ߝ! {v! {; 8 joA)} Kk9Ю6

    c = О8 | ᶊcb "Q6yY \) vrRC_Ӿ? s ՟ x ۪] | wt {ה9- Ylm [럾 q1P ~ jwF> ֽ w ihfgpo [ŏszuM ߽5 vœE {w |} = g.

  • Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
