Ремонт смазки цепи бензопилы: основные принципы и советы

Главная » Бензопилы

При перемещении пильной цепи бензопилы в проточке шины вследствие трения выделяется большое количество тепла. Если не поступает масло на цепь бензопилы, необходимо остановить работу и принять все меры для устранения неисправности системы смазки. Сочетание больших нагрузок и перегрева гарнитуры сопровождается ее ускоренным износом и досрочным выходом из строя.

  • Все без исключения бензопилы и их электрические аналоги комплектуются однотипными по принципу действия системами, посредством которых реализуется смазка шины, пильной цепи и деталей ее привода.
  • В стандартный состав этого устройства входит резервуар, из которого цепное масло подается на вход насоса с фиксированной или регулируемой производительностью.
  • Далее рабочая жидкость в дозированном количестве поступает в проточку шины, в которой хвостовиками пильной цепи равномерно распределяется по всей гарнитуре и рабочей поверхности венца ведущей звездочки.

Шины производительных гарнитур длиной от 400 мм комплектуются ведомой звездочкой. Периодическая смазка подшипника производится индивидуально, после 6-8 часов наработки.

ОГЛАВЛЕНИЕ:

  • 1 Признаки неисправности системы смазки
  • 2 Причины снижения производительности и эффективности системы
  • 3 Преимущества маслонасосов повышенного класса
  • 4 Особенность самостоятельного поиска и устранения неисправностей
  • 5 Проверка системы на выход масла и производительность
  • 6 Специфика ремонта китайских бензопил

Признаки неисправности системы смазки

Правильный выбор расходного смазочного материала и безупречная работа системы, способствуют полноценной смазке, эффективному охлаждению пильного оборудования и полной выработке его ресурса.

Внешних признаков того, что не смазывается цепь на бензопиле несколько. Прежде всего, это:

  • постоянный уровень масла в резервуаре;
  • увеличение нагрузки на двигатель;
  • ускоренный износ режущих кромок пильных звеньев;
  • характерный запах перегретой древесины.

В самом простом варианте, причиной масляного голодания может быть засорение опилками маслопроводных каналов. Этот недостаток характерен для бюджетных гарнитур, не имеющих удобного доступа к проблемным местам.

Причины снижения производительности и эффективности системы

В нужном количестве не подается масло на цепь бензопилы по нескольким причинам. Из наиболее характерных отказов, можно назвать:

  • засорение расположенного в маслобаке фильтра;
  • механическая поломка одного из элементов червячного привода насоса;
  • зимой производительность нагнетающего устройства снижается вследствие заправки системы слишком густым маслом.

В последнем случае привода и все детали насоса работают при повышенных нагрузках, инициирующих серьезные механические повреждения.



Преимущества маслонасосов повышенного класса

Ремонтопригодность разборных насосов достаточна для восстановления работоспособности агрегата в домашних условиях.

Шестерни привода насосов бюджетных бензопил в большинстве своем полимерные. Продвинутые в плане технической оснастки фирменные модели с регулируемой производительностью комплектуются приводными механизмами, изготовленными из цветных металлов. Стоимость таких систем компенсируется экономным, до 50% расходом рабочей жидкости.

Особенность самостоятельного поиска и устранения неисправностей

Полноценный самостоятельный ремонт смазки цепи бензопилы при всех равных условиях требует знания взаимодействия всех элементов системы, наличия инструмента и слесарных навыков.

Восстановление рабочих параметров многих бензопил предусматривает частичный или полный демонтаж комплектующего оборудования. Для выполнения сложных ремонтных работ лучше использовать возможности и технический потенциал сервисных мастерских.

Детали с сорванной резьбой и поврежденными шлицевыми соединениями, а также неразборные конструкции, которыми комплектуется система смазки популярных бензопил Штиль 180 и других однотипных моделей подлежат замене.

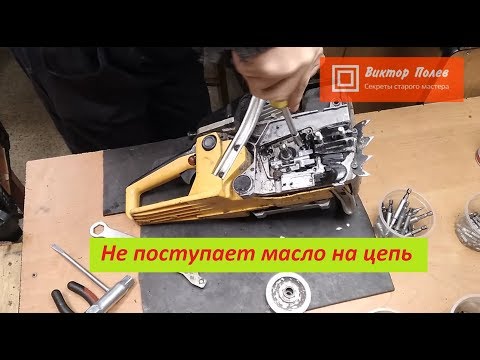

Если при заправленном баке масло в конструкцию гарнитуры не поступает, причину следует искать в самом насосе. Демонтаж и разборка механизма помогут выявить неисправные детали и устранить неисправность их заменой.

Проверка системы на выход масла и производительность

Загрязнение масляного фильтра проявляется существенным снижением производительности насоса. Проверить этот параметр несложно. Для этого необходимо гарнитуру работающей на рабочих оборотах пилы подержать над чистым листом бумаги.

По плотности и размерам масляной полосы можно уверенно судить о состоянии системы и сложности предстоящего ремонта.

На вопрос, почему отремонтированная система смазки работает, но не идет масло на цепь в нужном количестве — однозначного ответа нет. Причиной неудачи могут быть допущенные при сборке ошибки, сбой штатных регулировок, несоответствие плотности и вязкости выбранного состава заявленным характеристикам.

Масляное голодание гарнитуры возможно при установке на бытовую пилу с нерегулируемым насосом более длинной производительной шины, которой комплектуется бензопильная техника профессионального класса.

Специфика ремонта китайских бензопил

Значительную долю импортного бензопильного ассортимента составляет бензопильная техника китайского производства. Многие модели с большим или меньшим успехом скопированы с лучших европейских разработок.

Основное преимущество китайской продукции бюджетного сегмента — высокий уровень взаимозаменяемости запасных частей, узлов и систем. Для ремонта китайских бензопил в ряде случаев можно использовать комплектующие детали от идентичных по мощности и назначению моделей других производителей.

Понравилась статья? Поделиться с друзьями:

принцип работы системы и устранение проблем

Одной из важных систем бензопилы, работа без которой невозможна, является система принудительной смазки цепи бензопилы. Ни для кого не секрет, что в момент работы пилы происходит трение цепи о шину бензопилы, что вызывает её нагрев и преждевременный износ. Для смягчения трения, цепной механизм необходимо постоянно смазывать.

Содержание

  1. Система смазки цепи бензопилы
  2. Устройство системы смазки
  3. Принцип работы
  4. Неисправности системы смазки и как они устраняются
  5. Признаки неисправности системы смазки, проверка её работоспособности
  6. Поиск неисправности
  7. Наиболее частые неисправности
  8. Индивидуальная неисправность системы смазки Stihl MS 180
  9. Заключение
  10. Сейчас читают

Система смазки цепи бензопилы

Чтобы подавать масло для смазки цепи бензопилы, в инструменте применяется специальный насос, который дозировано, в зависимости от количества оборотов двигателя, подает смазку на шину пилы.

В системе используется масло для смазки цепи бензопилы, имеющее повышенные адгезионные свойства, это необходимо для равномерного распределения масла по всему периметру шины и удержания на ней даже при высоких оборотах вращения цепи. Рассмотрим подробнее систему подачи масла, реализованную в современных бензопилах.

Устройство системы смазки

В зависимости от бренда бензопилы, детали смазочной системы могут немного различаться конструктивно, но их общее количество и схема подключения остается неизменной.

Основные составляющие детали системы смазки, это:

  • масляный бак расположенный, как правило, в картере двигателя.
  • Фильтрующий элемент, устанавливается в баке.
  • Маслопровод, это шланг небольшого диаметра из маслостойкой резины.
  • Сердце системы – масляный насос.
  • Шестерня червячной передачи передающее усилие от двигателя на насос.
  • Шина бензопилы, она тоже может считаться элементом системы смазки, так как имеет специальные отверстия для подачи масла, кстати и сама цепь участвует в транспортировке масла и соответственно тоже имеет некоторые элементы, предназначенные именно для обеспечения смазки.

Принцип работы

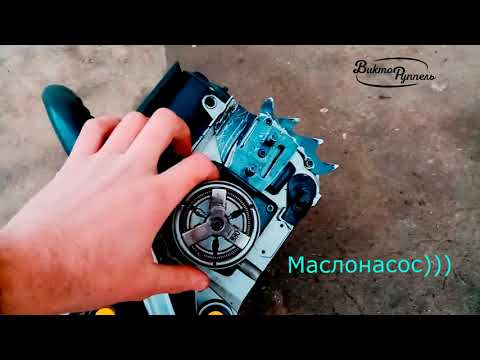

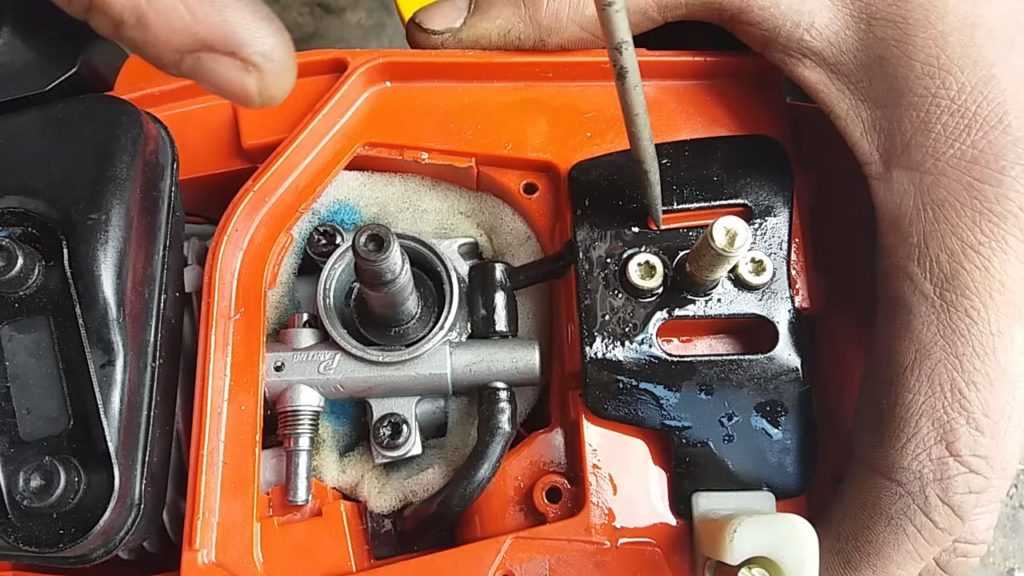

Главный узел системы – насос. Принцип его работы следующий. При увеличении оборотов двигателя, шестеренка, установленная на главном валу, через червячную передачу приводит в движение вал насоса. В свою очередь, вращение вала создает определенное давление в масляной магистрали, что заставляет масло двигаться по ней в сторону шины.

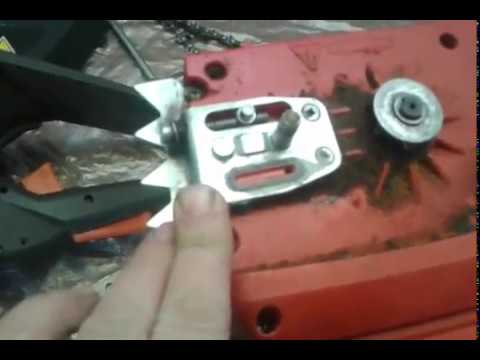

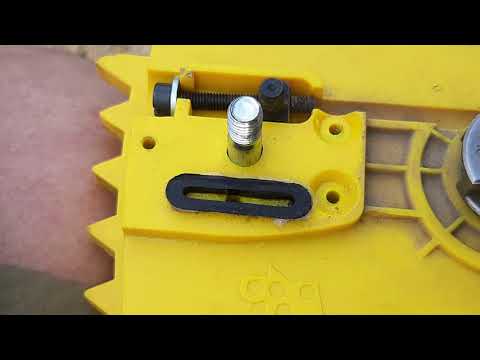

Окончание масляного канала находится в месте соприкосновения шины с картером инструмента, где имеется продольная проточка, на которую при установке шины попадает её масляный канал.

Проточка необходима для обеспечения подачи масла на шину в независимости от степени натяжения цепи бензопилы. Проще говоря, в каком бы положении ни находилась шина в момент работы, масло через проточку будет на неё попадать.

Далее в смазочный процесс включается цепь, на звеньях которой, в зависимости от модели цепи, имеется либо проточка, либо отверстие посредством которых масло разгоняется по всей шине. С увеличение оборотов двигателя, скорость подачи масла тоже возрастает.

Некоторые модели бензопил оборудованы насосами, которые дополнительно имеют регулировку пропускной способности, и при возникновении необходимости, количество подаваемого масла системой смазки, можно увеличить или уменьшить.

Эта функция довольна удобна, т. к. позволяет экономить и не тратить лишнее масло.

Неисправности системы смазки и как они устраняются

Основные неисправности системы подачи масла на бензопиле можно разделить на два основных вида, это общие неисправности присущие всем бензопилам и индивидуальные, которые могут различаться в зависимости от вида насоса и червячной передачи, установленной на конкретной модели. Начнем разбираться в неисправностях по порядку.

Работа бензопилой, если смазка цепи бензопилы не осуществляется, запрещена. Это пагубно влияет на шину, ведущую звездочку и цепь, а также может обернуться серьезными затратами на ремонт.

Признаки неисправности системы смазки, проверка её работоспособности

  • Цепь бензопилы сухая и имеет бледноватый оттенок без блеска.
  • Цепь относительно быстро растягивается.

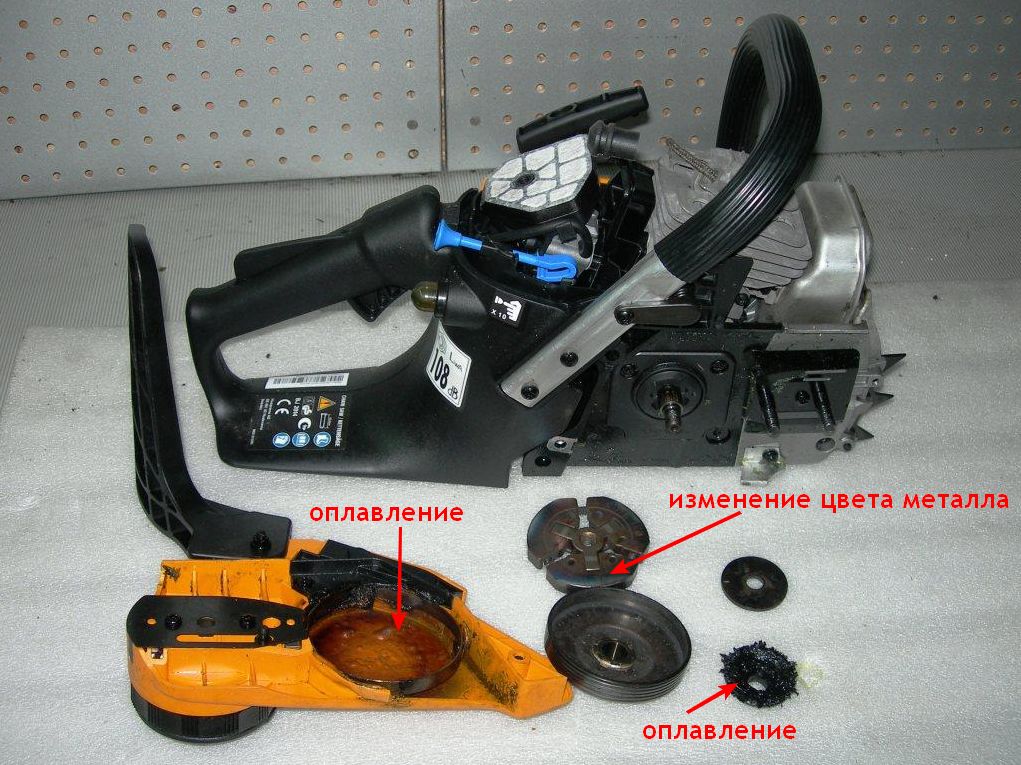

  • Шина очень горячая и даже может частично оплавляться краска.
  • Масло из бака практически не убавляется.
  • Снизилась эффективность реза на острой цепи

Все эти признаки указывают на то, что смазочный процесс протекает с нарушениями. Для того чтобы проверить подачу масла системой смазки необходимо снять боковую шину бензопилы и завести ее. Далее, нужно немного увеличить обороты наблюдая при этом за местом окончания масляной магистрали. Если масло поступает, скорее всего его количества недостаточно для нормальной смазки и нужно почистить или заменить фильтр и, если это возможно, отрегулировать подачу. В случае, когда не поступает, проблема более серьезная и требует проведения дальнейшей диагностики.

Существует способ проверки подачи масла, не снимая шины. Для этого необходимо направить конец шины в сторону, например, свежеспиленной чурки со стороны реза и максимально увеличить обороты, при этом нужно стараться держать конец шины на расстоянии не более 10 см от чурки.  Если масленые пятна начнут появляться на её поверхности — значит масло подается.

Поиск неисправности

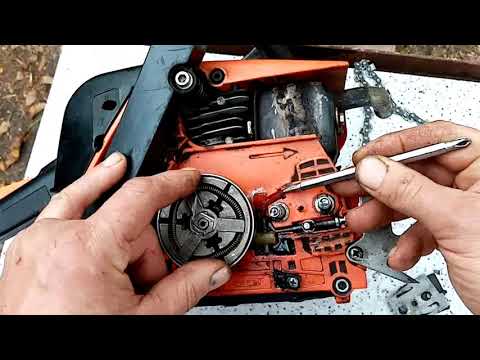

После того как было определено, что масло не подается, дальнейшая диагностика возможна только если полностью снять масляную систему. Конечно, в некоторых ситуациях помогает замена фильтра, но это встречается очень редко.

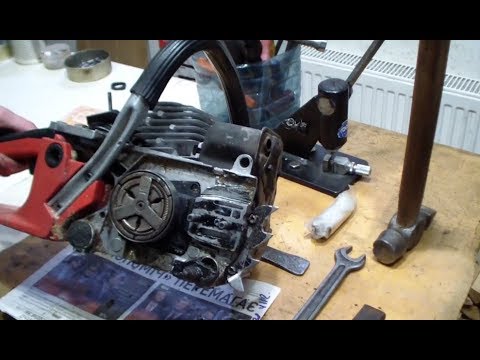

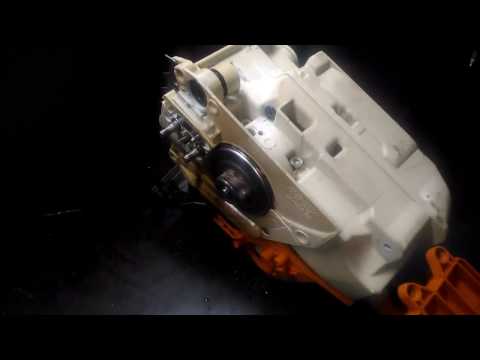

Доступ к масляному насосу некоторых моделей пил, возможен только после полной разборки, соответственно не имея навыков в ремонте бензоинструмента, проведение ремонта лучше доверить профессионалам.

Наиболее частые неисправности

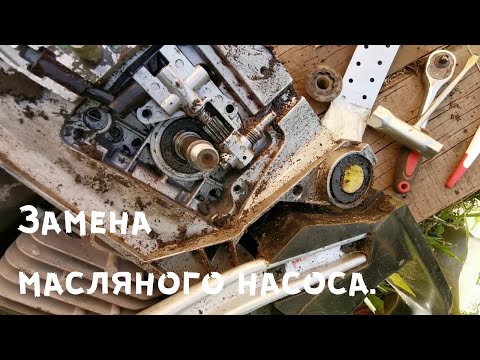

  1. Обрыв масляного шланга. Его иногда можно обнаружить и при визуальном осмотре. Проблема решается заменой неисправной детали.
  2. Отсутствие резьбы на валу масляного насоса, поможет его замена.
  3. Дефектная резьба на ведущей шестерне насоса аналогично решается установкой новой детали.
  4. Отсутствие штопора главного вала (актуально для некоторых моделей инструментов, например, Homelite). Исправить можно установив вместо родного штопора, подходящий по диаметру гвоздик, обрезав его до необходимой длины.
  5. Засор в магистрали. Можно удалить при помощи продувки сжатым воздухом или механически, с применением проволочки подходящего диаметра.
  6. Засор фильтрующего элемента.
  7. У инструмента Штиль MS 180, насос которого неразборный, он часто засоряется. Можно попытаться промыть в чистом бензине, если не поможет заменить.
  8. У китайских бензопил (Цыганка), очень часто срезает пазы на главной шестеренке, через которые усилие от звездочки передается на неё.

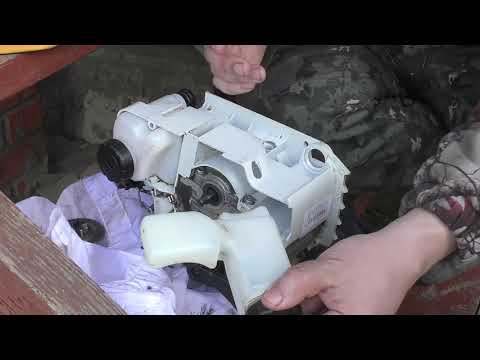

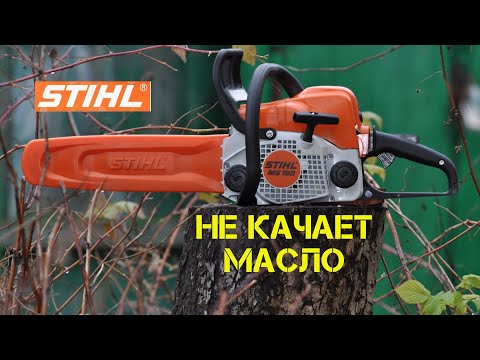

Индивидуальная неисправность системы смазки Stihl MS 180

Ввиду того что Stihl MS 180 является одной из самых распространенных моделей бензопил, хочется подробнее остановиться на одной, присущей только ей неисправности и описать способ устранения без замены деталей.

Достаточно часто на бензопиле Штиль MS 180 наблюдается разгерметизация масляной магистрали в том месте, где маслопровод, идущий от бака, устанавливается в корпус пилы. Определить неисправность можно по характерным подтекам смазки на днище инструмента.

Для устранения неисправности необходимо снять ручку бензопилы, вынуть шланг из посадочного отверстия, очистить и обезжирить. После всех этих манипуляций нанести на посадочное место шланга герметик и установить в корпус бензопилы.

Подробнее об устранении неисправности и полной диагностике системы смазки бензопилы штиль, можно узнать, посмотрев видео, в котором пошагово запечатлен процесс разборки и ремонт системы смазки.

Заключение

В современных бензопилах организована надежная подача смазки для цепи, при нарушениях в работе которой, эксплуатировать бензопилу не стоит во избежание дальнейших поломок. Устранять неисправности системы смазки лучше обратившись в сервисный центр или к имеющему опыт в ремонте специалисту, это гарантирует качество конечного результата.

Сейчас читают
  • Все про карбюратор мотоблока, от регулировки до ремонта
  • Основные причины, почему мотоблок глохнет при нагрузке в работе, наклоне, открытии воздушной заслонке и других случаях
  • 3 лучших мотоблока Нева серии МБ, их плюсы и минусы, а также история компании
  • Основные отличия мотоблока от культиватора и что лучше для участка 10 соток, дома и дачи
  • 7 популярных способов изготовления культиватора своими руками

Бензопила Партнер 360 S Цепь Не Смазывается

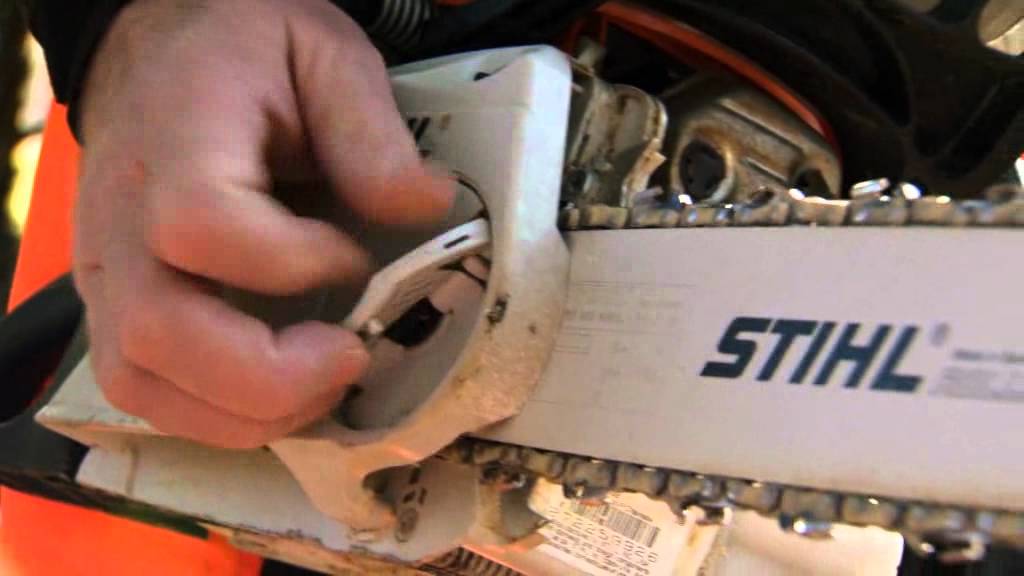

Регулировку можно произвести обычной отвёрткой с плоским жалом.

Вставьте отвёртку в «гнездо».

Поворачивая винт в строну «МАХ», увеличиваем подачу масла, в сторону «MIN», уменьшаем.

Первые предупреждения при ремонте

Бензопила состоит из многих частей. Выделим основные, таких как:

  • двигатель;
  • бак для горючего;
  • тросик для зажигания.

Поскольку это лишь малая часть в не очень подробном описании, то следует учесть, что бензопилы практически идентичны по своему строению, что весьма упрощает их диагностику и ремонт. Ремонт можно сильно осложнить тем, если не вовремя обратиться к мастеру и продолжить дальше эксплуатировать сломанное оборудование. И совершенно верно, чтобы осуществить ремонт бензопилы, лучше всего обратиться к мастеру, ведь от ремонта зависит будущая “жизнь” вашего “незаменимого партнера” по работе.

Итак, при проведении ремонта мастер должен проверить все детали бензопилы, для чего ее разбирают на части. Чаще всего поломки появляются от неправильной и неаккуратной эксплуатации устройства, поэтому часто засоряется опилками топливный фильтр или сапун. Для диагностики засора мастер отсоединяет шланг и проверяет как протекает топливо.

Топливо также может поступать в недостаточном количестве. Это происходит из-за того, что засоряется воздушный фильтр, поэтому его стоит менять раз в три месяца.

Один из важных элементов бензопилы – это свеча зажигания, которую также обязательно нужно проверить. Тут возможны интересные причины неисправности:

Свежие записи

Бензопила или электропила — что выбрать для сада? 4 ошибки при выращивании томатов в горшках, которые совершают почти все хозяйки Секреты выращивания рассады от японцев, которые очень трепетно относятся к земле

  • сухая свеча;
  • свеча в масле;
  • свеча может быть окутана чёрным нагаром.

Если свеча сухая, значит в цилиндр не попадает топливо, а это, в свою очередь, значит что с зажиганием все в порядке и ремонтники ищут иную проблему. Если же свеча, наоборот, в масле, то значит, что идет избыток топлива. В таком случае необходимо выкрутить свечу и хорошо протереть ее, после чего вновь поместить обратно. Черный нагар на свече означает, что во время её использования хозяин бензопилы в неправильных пропорциях смешивал бензин и масло. Обязательно проверяют наличие искры.
Как мы видим, ремонт все-таки не так уж и прост и у нас еще многое впереди. Процесс восстановления работоспособности бензопилы включает в себя и некоторые процессы очистки элементов данного устройства, такие как глушитель. Разберем эту операцию поэтапно. Для начала, как и в любом ремонте нам надо найти данную часть нашего устройства, снять ее и разобрать. Если на нем много нагара, то нам нужно его почистить, а для этого понадобятся:

  • обычная тряпка;
  • моющее средство;
  • вода.

Данные предметы можно найти в любом доме. Начисто очищаем наш глушитель от нагара, после чего важно его хорошо высушить, для того чтобы ремонт не прошел зря и, конечно же, поставить его обратно на место.
Сухая чистка глушителя слишком опасна для здоровья, в нагаре содержится много канцерогена, который можно случайно вдохнуть!



Похожие записи

Система смазки цепной цепи

Одной из важных систем бензопилы, без которой это невозможно, является система цепных пил с принудительной смазкой. Не секрет, что в момент работы пилы цепи протирают бензопилу, что вызывает ее нагрев и преждевременный износ. Чтобы уменьшить трение, цепной механизм необходимо постоянно смазывать.

ВАЖНЫЙ. Опытный электрик налил в сеть секрет, как платить за электричество вдвое меньше, законным путем. Прочитайте больше

Система смазки цепной цепи

Для подачи масла цепной пилы в инструмент используется специальный насос, который, в зависимости от частоты вращения двигателя, дозируется, обеспечивает смазку на пильной баре.

Система использует масло для смазки цепной цепи, которая имеет повышенные адгезионные свойства, необходимо равномерно распределять масло по всему периметру шины и удерживать ее даже при высоких оборотах. Рассмотрим подробнее систему подачи масла, реализованную в современных бензопилах.

Устройство системы смазки

В зависимости от марки бензопилы детали системы смазки могут незначительно отличаться конструктивным образом, но их общее количество и схема соединения остаются неизменными.

Основными компонентами системы смазки являются:

    Масляный резервуар расположен, как правило, в картере двигателя.

Принцип действия

Основным блоком системы является насос. Принцип его работы заключается в следующем. Когда частота вращения двигателя увеличивается, шестерня, установленная на главном валу, приводит вал насоса через червячную шестерню. В свою очередь, вращение вала создает определенное давление в масляной линии, что заставляет масло двигаться вдоль него по направлению к шине.



Неисправность цепи

Необходимо регулярно смазывать цепь в процессе распиловки, поскольку он работает в чрезвычайно сложных условиях. На его продолжительность жизни оказывают неблагоприятное воздействие абразивные частицы, пыль и даже перегрев.

Если вы оставите цепь сухой, то скоро это произойдет растяжение и перегрев. В худшем случае может произойти замятие, т. Е. Звездочка. Масло вдоль него подается через каналы, которые часто забиты опилок. Их также следует регулярно чистить.

Кроме того, постоянно бензопила от обломков и опилок, из-за этого цепной тормоз может не работать. Кроме того, загрязнение плохо влияет на производительность устройства.

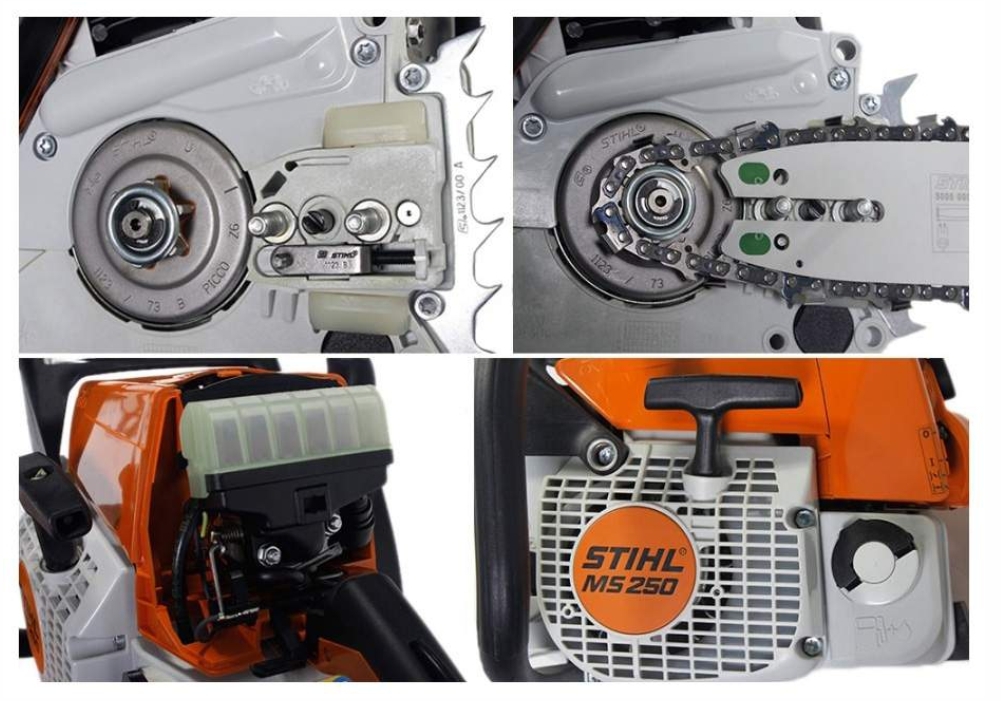

Регулировка Подачи Масла На Цепь Бензопилы Штиль

Непременно, кто обладатель бензопил знает, какое немаловажное значение имеет не плохое и высококачественное масло. И, каждый мечтает, не нужно гласить что же на самом деле, что это типичная «жизненная сила» данного устройства для производства настоящей и действенной работы. Сегодня существует неограниченное количество масел и, как говорится в пословице, выбор очень обольшой.

Но, нередко, далеко не каждый владелец электротехники такового рода знает, какое масло необходимо приметь для собственного стального друга, чтоб работа бензопилы была не только лишь легкой, да и продуктивной. Потому ниже будут рассмотрены вопрос, касающийся правильного выбора производителя штиль. Также, какое оно является, чтобы посодействовать бензопиле в свое время ее конкретной деятельности, а не навредить. Что же понадобится, приступим.

Поговорим об устройстве подачи масла непосредственно на цепь

Главным образом охото поставить акцент на том, что что остается сделать нашему клиенту бензопилы производителя штиль владеют довольно маленькими размерами но, все же, они очень массивные. Эти особенности и завлекают будущих покупателей такового рода техники к моделям этой компании. Кроме этого вы легко и просто можете создавать различные манипуляции с этим устройством относительно работ с древесной породой (см. как спилить дерево).

Устройство для подачи масло на цепь

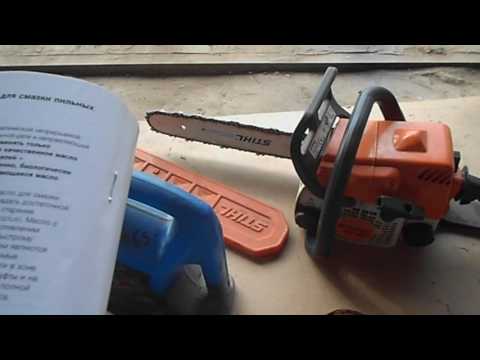

Регулировка подачи масла бензопилы штиль 180.

Еще и бензопилы штиль располагают высоким уровнем режущей способности. Более того данная техника оснащена новейшими аксессуарами (см.Насадка для бензопилы болгарка) дополнительными благодаря чему способствуют удобству и легкости в работе. Но собственно давайте поговорим непосредственно о самом устройстве, которым оснастил производитель свои бензопилы. Итак, система непосредственной цепной смазки бензопилы штиль состоит из:

  • Шины направляющей;
  • Цепи пильной;
  • Насоса масляного.

Стоит отметить, что непосредственная масляная подача посредством работы насоса обладает специальной регулировкой. Так же немаловажным фактом является то, что смазывается цепь на протяжении всей работы бензопилы. Именно по этой причине данная деталь достаточно долгое время служит своему владельцу.

Несомненно, в процессе работы цепь должна быть систематически смазана, поэтому масло для ее непосредственной смазки должно поступать на ее поверхность непрерывно. Так как в этом состоит вся непосредственная конструкция инструмента.

В процессе эксплуатации устройства из паза шины начинает выходить непосредственно масло и сразу же впитывается опилками.

Именно поэтому сам процесс смазки области цепи производится в автоматическом порядке. Но стоит отметить, что есть такие модели, которые располагают так называемой «дозировкой» масла, которое должно подаваться непосредственно на цепь. И естественно модели, ценовая категория которых достаточно низкая, располагают только насосом ручным работающим непосредственно посредством воздействия привода, который располагается на ручке.

Выбираем правильное масло

После того как вы приобрели устройство у вас сразу же возник вопрос: какое масло заливать в бензопилу штиль? Если ухаживать правильно за техникой, предназначенной для работ в строительной и садовой сфере то можно в значительной степени повысить уровень деятельности непосредственной работы самого устройства не сталкиваться с поломками различного характера.

Правильный смазочный материал

Стоит отметить, что самыми важными факторами непосредственной работоспособности устройства является использование правильного смазочного материала и топлива. Хотя основные проблемы у владельцев данной техники имеют место именно с выбором масла для своих «любимцев». В данном пункте вы сможете узнать, как нужно производить подбор смазочного материала именно для бензопил штиль.



Характеристики бензопилы

Эта модель пользуется значительным спросом среди потребителей, но чаще всего ее покупают садоводы для работы на своих участках. Используйте пилу не только для подготовки дров, но и для строительства.

В общем, отличаются компактными размерами. Они оснащены достаточно мощным двигателем. Их основными преимуществами являются: простой запуск и надежная работа, выполненный благодаря качественно изготовленной электронной системе зажигания и топливному насосу.

Полностью безопасно использовать эту цепную пилу. Он имеет встроенную систему безопасности, которая автоматически выполняет запуск инерционного тормоза для цепи. В том же режиме он также смазывается.

С запуском бензопилы у Партнера не будет проблем даже зимой, поскольку у нее есть топливный грунт. Барабан стартера оснащен крыльчаткой для очистки грязи. Кроме того, производители поставили прибор в систему CCS. Такая конструкция задерживает остаточные частицы и также используется, когда воздушный фильтр используется в течение длительного времени.

Разработчики, чтобы продлить срок службы цепной пилы на цилиндре поршневой группы, сделали хромированные стены. Эта модель также имеет эргономичную ручку и антивибрационная система.



Система смазки цепи бензопилы

Чтобы подавать масло для смазки цепи бензопилы, в инструменте применяется специальный насос, который дозировано, в зависимости от количества оборотов двигателя, подает смазку на шину пилы.

В системе используется масло для смазки цепи бензопилы, имеющее повышенные адгезионные свойства, это необходимо для равномерного распределения масла по всему периметру шины и удержания на ней даже при высоких оборотах вращения цепи. Рассмотрим подробнее систему подачи масла, реализованную в современных бензопилах.



Специфика ремонта китайских бензопил

Значительную долю импортного бензопильного ассортимента составляет бензопильная техника китайского производства. Многие модели с большим или меньшим успехом скопированы с лучших европейских разработок.

Основное преимущество китайской продукции бюджетного сегмента — высокий уровень взаимозаменяемости запасных частей, узлов и систем. Для ремонта китайских бензопил в ряде случаев можно использовать комплектующие детали от идентичных по мощности и назначению моделей других производителей.

Настройка карбюратора бензопилы своими руками

Для самостоятельной опции карбюратора необходимо ознакомиться с его устройством и уяснить порядок работ, которые осуществляются для регулировки деталей, отвечающих за правильное функционирование составных частей устройства и близкорасположенных к нему деталей.

Необходимо аккуратненько обращаться с предметами для опции системы, также определять соответствие выставленных характеристик очень допустимым значениям.

Устройство системы смазки

В зависимости от бренда бензопилы, детали смазочной системы могут немного различаться конструктивно, но их общее количество и схема подключения остается неизменной.

Основные составляющие детали системы смазки, это:

  • масляный бак расположенный, как правило, в картере двигателя.

  • Фильтрующий элемент, устанавливается в баке.
  • Маслопровод, это шланг небольшого диаметра из маслостойкой резины.

  • Сердце системы – масляный насос.

  • Шестерня червячной передачи передающее усилие от двигателя на насос.

  • Шина бензопилы, она тоже может считаться элементом системы смазки, так как имеет специальные отверстия для подачи масла, кстати и сама цепь участвует в транспортировке масла и соответственно тоже имеет некоторые элементы, предназначенные именно для обеспечения смазки.

Каковы возможные поломки

Неисправности бензопилы можно разделить на группы:

  • Нарушения в двигателе (зажигание, выхлопная система и цилиндропоршневая система, подача топлива).
  • Неисправность таких компонентов, как сцепление, цепной тормоз, система смазки или шина.

Неисправность двигателя цепной пилы чаще, чем другие. Это занимает большую часть времени, чтобы найти и восстановить его. Как правило, это сводится к таким проявлениям, когда двигатель работает неустойчиво или полностью останавливается, двигатель не запускается, не развивает мощность.

Прежде чем вы начнете ремонтировать бензопилу, сначала проверьте все возможные причины нарушений в ее работе или даже лучше просмотрите видео. К счастью, сегодня в Интернете вы можете найти любой интересный материал.

Принцип работы

Главный узел системы – насос. Принцип его работы следующий. При увеличении оборотов двигателя, шестеренка, установленная на главном валу, через червячную передачу приводит в движение вал насоса. В свою очередь, вращение вала создает определенное давление в масляной магистрали, что заставляет масло двигаться по ней в сторону шины.

Окончание масляного канала находится в месте соприкосновения шины с картером инструмента, где имеется продольная проточка, на которую при установке шины попадает её масляный канал.

Проточка необходима для обеспечения подачи масла на шину в независимости от степени натяжения цепи бензопилы. Проще говоря, в каком бы положении ни находилась шина в момент работы, масло через проточку будет на неё попадать.

Далее в смазочный процесс включается цепь, на звеньях которой, в зависимости от модели цепи, имеется либо проточка, либо отверстие посредством которых масло разгоняется по всей шине. С увеличение оборотов двигателя, скорость подачи масла тоже возрастает.

Некоторые модели бензопил оборудованы насосами, которые дополнительно имеют регулировку пропускной способности, и при возникновении необходимости, количество подаваемого масла системой смазки, можно увеличить или уменьшить.

Эта функция довольна удобна, т. к. позволяет экономить и не тратить лишнее масло.

Меры профилактики

С целью предупреждения возникновения утечек смазочной жидкости необходимо периодически производить техническое обслуживание масляного насоса бензопилы. Во время работы и по завершению необходимо наблюдать за подтеками масла и при их обнаружении незамедлительно выполнять перетяжку элементов соединения.

Компрессор для прочистки каналов

Перед началом работ необходимо проверять уровень смазочной жидкости в бачке. Лучше всего для цепи использовать рекомендованное производителем масло. Ни в коем случае нельзя заливать отработку ввиду ее неоднородности структуры и наличию металлических включений.

Для предотвращения образования вакуумных заторов в системе смазки периодически необходимо продувать сжатым воздухом каналы маслонасоса. По завершении распиловочных работ нужно производить очистку агрегата от остатков опилок и грязи. В начале сезона с целью равномерного растекания смазочной жидкости по каналам бензопилы ее необходимо подвесить в вертикальное положение в рабочем состоянии на несколько минут.

Неисправности системы смазки и как они устраняются

Основные неисправности системы подачи масла на бензопиле можно разделить на два основных вида, это общие неисправности присущие всем бензопилам и индивидуальные, которые могут различаться в зависимости от вида насоса и червячной передачи, установленной на конкретной модели. Начнем разбираться в неисправностях по порядку.

Работа бензопилой, если смазка цепи бензопилы не осуществляется, запрещена. Это пагубно влияет на шину, ведущую звездочку и цепь, а также может обернуться серьезными затратами на ремонт.

Признаки неисправности системы смазки, проверка её работоспособности

  • Цепь бензопилы сухая и имеет бледноватый оттенок без блеска.
  • Цепь относительно быстро растягивается.
  • Шина очень горячая и даже может частично оплавляться краска.
  • Масло из бака практически не убавляется.
  • Снизилась эффективность реза на острой цепи

Все эти признаки указывают на то, что смазочный процесс протекает с нарушениями. Для того чтобы проверить подачу масла системой смазки необходимо снять боковую шину бензопилы и завести ее. Далее, нужно немного увеличить обороты наблюдая при этом за местом окончания масляной магистрали. Если масло поступает, скорее всего его количества недостаточно для нормальной смазки и нужно почистить или заменить фильтр и, если это возможно, отрегулировать подачу. В случае, когда не поступает, проблема более серьезная и требует проведения дальнейшей диагностики.

Существует способ проверки подачи масла, не снимая шины. Для этого необходимо направить конец шины в сторону, например, свежеспиленной чурки со стороны реза и максимально увеличить обороты, при этом нужно стараться держать конец шины на расстоянии не более 10 см от чурки. Если масленые пятна начнут появляться на её поверхности — значит масло подается.

Поиск неисправности

После того как было определено, что масло не подается, дальнейшая диагностика возможна только если полностью снять масляную систему. Конечно, в некоторых ситуациях помогает замена фильтра, но это встречается очень редко.

Доступ к масляному насосу некоторых моделей пил, возможен только после полной разборки, соответственно не имея навыков в ремонте бензоинструмента, проведение ремонта лучше доверить профессионалам.

Наиболее частые неисправности

  1. Обрыв масляного шланга. Его иногда можно обнаружить и при визуальном осмотре. Проблема решается заменой неисправной детали.
  2. Отсутствие резьбы на валу масляного насоса, поможет его замена.

  3. Дефектная резьба на ведущей шестерне насоса аналогично решается установкой новой детали.
  4. Отсутствие штопора главного вала (актуально для некоторых моделей инструментов, например, Homelite). Исправить можно установив вместо родного штопора, подходящий по диаметру гвоздик, обрезав его до необходимой длины.
  5. Засор в магистрали. Можно удалить при помощи продувки сжатым воздухом или механически, с применением проволочки подходящего диаметра.
  6. Засор фильтрующего элемента.
  7. У инструмента Штиль MS 180, насос которого неразборный, он часто засоряется. Можно попытаться промыть в чистом бензине, если не поможет заменить.
  8. У китайских бензопил (Цыганка), очень часто срезает пазы на главной шестеренке, через которые усилие от звездочки передается на неё.

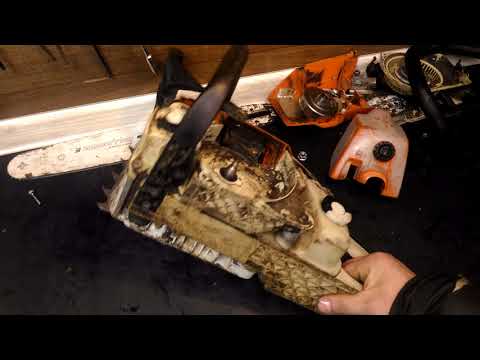

Индивидуальная неисправность системы смазки Stihl MS 180

Ввиду того что Stihl MS 180 является одной из самых распространенных моделей бензопил, хочется подробнее остановиться на одной, присущей только ей неисправности и описать способ устранения без замены деталей.

Достаточно часто на бензопиле Штиль MS 180 наблюдается разгерметизация масляной магистрали в том месте, где маслопровод, идущий от бака, устанавливается в корпус пилы. Определить неисправность можно по характерным подтекам смазки на днище инструмента.

Для устранения неисправности необходимо снять ручку бензопилы, вынуть шланг из посадочного отверстия, очистить и обезжирить. После всех этих манипуляций нанести на посадочное место шланга герметик и установить в корпус бензопилы.

Подробнее об устранении неисправности и полной диагностике системы смазки бензопилы штиль, можно узнать, посмотрев видео, в котором пошагово запечатлен процесс разборки и ремонт системы смазки.

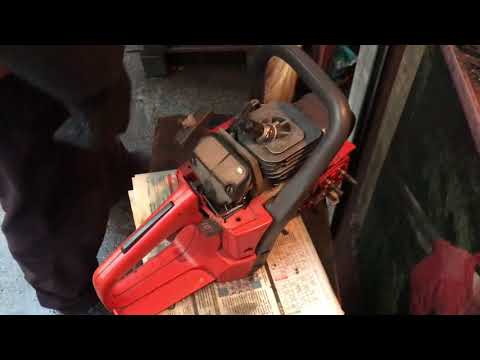

Регулировка карбюратора бензопилы Партнер 350 своими руками

Перед тем, как начать настройку штатного карбюратора модели Partner, нужно тщательно очистить его от пыли, грязи и нагара, скопившегося на стенках. Помимо карбюратора потребуется промыть и высушить топливный и воздушный фильтра. В противном случае оператор не сможет точно установить требуемые обороты двигателя.

В левой верхней части защитного пластикового корпуса пилы Partner расположены отверстия, внутри которых производителем предусмотрены болты для регулировки карбюратора. Найдя их, можно приступать к базовой настройке узла. Для этого левый и правый винты, отвечающие за количество и качество оборотов соответственно, нужно установить в полностью закрученное положение. Сразу после этого их необходимо ослабить на 1/5 оборота. Третий регулировочный болт, обозначенный буков T, нужно оставить в том положении, в котором он установлен.

Конечная настройка карбюратора бензопилы Партнер 350 выполняется в следующем порядке:

  1. Сперва пилу нужно завести и дать ее мотору поработать для полного прогрева;
  2. Через 5 минут можно приступать к регулировке. Вначале левый болт нужно начать поворачивать по ходу стрелки часов до того времени, пока мотор не наберет максимальные обороты. Затем левый болт необходимо повернуть на 1,4 оборота в обратном направлении. После выполнения этих действий двигатель бензопилы Partner должен уверенно работать на холостых оборотах;
  3. Если после манипуляций с левым регулировочным винтом цепь на шине начала вращаться, то ее нужно остановить, поочередно поворачивая болт T;
  4. Затем нужно переходить к настройке качества топливной смеси. Для этого правый регулировочный винт потребуется повернуть по ходу стрелки часов. Как только мотор достигнет максимально допустимых оборотов, винт нужно отвернуть на 1/4 оборота в обратном направлении.

При настройке максимальных оборотов двигателя пилы Partner 350 лучше использовать заранее подключенный к мотору тахометр. Как только прибор покажет те же обороты, о которых говорит фирменная инструкция по эксплуатации модели, значит, поворачивание винта необходимо прекратить.

Ликбез:масляный насос бензопилы.

Начинаю рубрику под названием «Ликбез» в которой буду рассказывать о деталях и узлах бензопил, их конструкции, причинах выхода из строя и о способах ремонта.

Открывает эту рубрику маслонасос. Масляный насос в бензопиле необходим для смазки пильной цепи во время работы. В большинстве случаев устанавливается масляный насос плунжерного типа. Находится масляный насос под сцеплением.

Поломки, проблемы бензопил — ремонт, регулировка

Современная бензиновая цепная пила состоит из определенных механизмов, от исправности и слаженной работы которых зависят производительность и эффективность инструмента при распиловке разных типов древесины. Каждый из узлов пилы выделяется своим сроком эксплуатации, по прошествии которого инструмент необходимо отремонтировать. Сделать это можно самостоятельно, предварительно изучив распространенные поломки и способы их устранения своими руками.

Содержание

  • 1 Как отрегулировать бензопилу?
  • 2 Причины, почему бензопила пилит криво?
  • 3 Почему на бензопиле не смазывается цепь?
  • 4 Почему заливает свечу на бензопиле?
  • 5 Почему зажимает цепь на бензопиле?
  • 6 Как сделать, чтобы бензопила работала тихо?
  • 7 Бензопила не пилит под нагрузкой
  • 8 Почему не вращается цепь на бензопиле?

Как отрегулировать бензопилу?

Карбюратор – это один из важнейших элементов бензопилы, основная функция которого заключается в обогащении топлива воздухом и мгновенной подачи готовой смеси в цилиндр силового агрегата.

О неисправностях карбюратора говорят следующие признаки:

  • проблемы с запуском бензиновой пилы – для включения мотора требуется приложить больше усилий, чем обычно;
  • нестабильная работа ДВС в разных режимах – заметны перебои при вращении мотора на холостых оборотах, а также при переходе на низкие и высокие обороты;
  • резкое увеличение объемов потребляемого горючего – в среднем количество топлива повышается на 20–30%;
  • повышение количества выбрасываемых отработанных газов – объемы газов увеличиваются на 50–60%, а сами испарения обретают темно-синий, коричневый или черный цвет.

Регулировка бензопилы должна выполняться на полностью исправном и стабильно работающем двигателе. Перед началом настройки потребуется промыть или заменить фильтра, проверить целостность топливных трубок, а также убедиться в отсутствии заусенцев и других повреждений на поверхности цилиндра и других деталях силового агрегата бензопилы.

Для возможности самостоятельной регулировки цепного бензоинструмента в устройстве его карбюратора предусмотрены стальные подпружиненные винты. Их количество и маркировка зависят от бренда-производителя бензопилы.

Порядок регулировки топливного узла для большинства бензопил выглядит почти одинаково.

Алгоритм действий должен быть таким:

  1. Вначале пилу нужно заглушить и дождаться остывания ее ДВС;
  2. После этого все имеющиеся в устройстве ее карбюратора винты необходимо закрутить по ходу стрелки часов до упора;
  3. Затем каждый из винтов нужно повернуть на четвертую или пятую часть оборота в обратном направлении;
  4. Далее нужно настроить работу силового агрегата на низких оборотах.
    Для этого соответствующий винт потребуется начать медленно поворачивать в разные стороны. Как только мотор станет работать максимально тихо и стабильно, винт нужно оставить;
  5. Чтобы настроить холостой ход на бензопиле, необходимо обратить внимание на цепь. Если она вращается на шине, значит необходимо найти то положение винта, при котором она будет стоять неподвижно;
  6. В конце останется настроить работу ДВС на высоких оборотах. Для этого к цилиндру мотора потребуется подключить тахометр и начать вращение соответствующего винта до тех пор, пока показатели на шкале прибора и указания в инструкции по эксплуатации не совпадут. К примеру, если в руководстве к пиле указано, что ее максимальные обороты должны составлять 12500 об/мин, значит это же число должно быть указано на шкале тахометра во время регулировки.

Чтобы проверить работу бензопилы после настройки, необходимо заглушить ее и дождаться полного остывания мотора. После этого нужно завести двигатель и начать плавно выжимать рычаг акселератора. Если одновременно с этим силовой агрегат плавно набирает обороты, значит регулировка пилы была выполнена правильно.

Причины, почему бензопила пилит криво?

Существует несколько распространенных факторов, которые ухудшают балансировку режущей гарнитуры пилы и портят линию реза.

К ним относятся:

  • неравномерная самостоятельная заточка режущих зубов – довольно часто бензопила пилит в бок из-за нарушения последовательности при заточке пильного органа. Согласно указаниям в инструкции, зубцы должны быть заострены на одинаковом расстоянии. В случае нарушения этого правила зубья, которые были сточены больше остальных, изнашиваются быстрее их. В результате цепь заметно отдаляется от центра, оставляя за собой кривую неаккуратную линию реза;
  • эксплуатация цепи, параметры которой не соответствуют шине – у каждой шины есть свои характеристики, включающие ширину паза. Именно от нее зависит возможность установки режущего органа на направляющую. Если на шину с пазом 1,3 мм установить цепь с посадочной шириной 1,3 мм, то останется зазор в 0,2 мм. Он приведет к неравномерному движению режущей гарнитуры по пильному полотну, в результате чего бензопила будет пилить криво;
  • повышенный износ режущих зубьев цепи – если бензопилу уводит в сторону, то это может говорить о чрезмерном износе цепи. Чтобы проверить режущий орган, нужно снять его с шины и осмотреть плоскость ее соприкосновения с направляющей шиной. Если режущие зубья действительно изношены, значит цепь нужно заменить, не пытаясь заточить ее.

Основной причиной ускоренного износа цепи может послужить неравномерная смазка пильной гарнитуры. Если она работает с перебоями, то цепь будет смазываться частями. В результате зубья, к которым не поступает масло, станут быстрее нагреваться и изнашиваться.

Почему на бензопиле не смазывается цепь?

Основной причиной этой проблемы служит поломка штатной системы смазки для установленной гарнитуры. В первую очередь нужно проверить масляную помпу.

По ее внешнему виду можно определить исправность узла:

  • если насос полностью залит смазкой, значит масло вытекает сквозь отверстие или трещину в месте подключения трубки к помпе;
  • если помпа полностью сухая, значит она не способна выкачать масло из соответствующего резервуара;
  • трещины, крупные сколы и другие дефекты помпы – это также признаки необходимости ее замены.

Помимо маслонасоса нужно осмотреть трубки, по которым поступает смазка. В случае их надрыва или перегиба масло будет вытекать или возвращаться обратно в резервуар.

В некоторых случаях смазка не поступает на шину из-за забитых пазов, предусмотренных на ее поверхности. В них могут остаться мелкие опилки или пыль, которая будет мешать нормальной циркуляции масла. В таких случаях шину потребуется промыть чистым бензином и тщательно высушить.

Почему заливает свечу на бензопиле?

В большинстве случаев причиной заливания свечи служит поломка или засорение карбюратора. Чтобы разобрать, осмотреть и промыть его, топливный узел потребуется снять.

Для этого нужно:

  1. Выкрутить 3 металлических винта и снять защитную пластиковую крышку;
  2. Аккуратно извлечь верхнюю поролоновую часть воздушного фильтра. При этом нужно осмотреть фильтрующий элемент и убедиться в отсутствии необходимости его промывки или замены;
  3. Демонтировать топливный шланг, стараясь не разорвать и не перегнуть его;
  4. Вывести приводную тягу;
  5. Аккуратно отсоединить трубку для подачи бензина и наконечник штатного троса.

После разборки карбюратора потребуется осмотреть его мембрану. Она должна быть целой и эластичной. Если поверхность мембраны успела загрубеть, то скорее всего именно это и стало причиной заливания свечи.

Другие неисправные элементы карбюратора также нужно заменить, а оставшиеся старые детали промыть в чистом бензине. После полного высыхания запчастей нужно собрать топливный узел и установить его на бензопилу в обратной последовательности.

Почему зажимает цепь на бензопиле?

Причинами того, что на бензопиле не крутится цепь, может послужить повреждение ведущей звезды и подгорание наконечника пильной направляющей. В первую очередь потребуется осмотреть сцепление. Если на ведущей звезде наблюдается неравномерный износ зубьев, трещины или другие дефекты, значит звездочку необходимо заменить.

Если и после этого клинит и рвется цепь бензопилы, значит нужно осмотреть шину. Подгорание ее наконечника, так же как и любой другой части направляющей, приводит к повышенному нагреву и смещению цепи. Во время вращения по шине смещенная в сторону гарнитура подклинивает. Об этом свидетельствуют случаи, при которых цепь растягивается на бензопиле именно в тех местах, где оператор ранее обнаружил подгорание и оплавление направляющей.

Причиной подгорания полотна чаще всего служит поломка системы смазки режущей гарнитуры. В этом случае необходимо тщательно осмотреть масляный насос, а также промыть его от мусора или застывшей смазки.

Как сделать, чтобы бензопила работала тихо?

Перед тем, как найти ответы на этот вопрос, нужно разобраться, почему бензоинструмент стал работать громче.

К признакам и причинам этой проблемы относятся:

  • резкие стреляющие звуки или стабильное увеличение громкости при наборе оборотов штатным двигателем – проблема с карбюратором;
  • периодический стучащий звук – контакт расположенных рядом деталей;
  • воющий звук со стороны привода – чрезмерный износ ведущей звезды;
  • громкие свистящие шумы – проблемы с инерционным тормозом.

Если ни одной из этих неисправностей нет и оператор просто хочет снизить шум работающего мотора, то это можно сделать при помощи замены штатного глушителя.

Для этого лучше всего подойдут сборные узлы от профессиональных бензопил. Они рассчитаны на глушение самых громких звуков, поэтому эффективно справятся с нормализацией громкости ДВС менее мощных бензопил.

Бензопила не пилит под нагрузкой

С этой поломкой зачастую сталкиваются начинающие садоводы, которые игнорируют необходимость своевременного обслуживания своего цепного инструмента.

Причин самой неисправности может быть несколько. Первая из них – это засор или разрыв воздушного фильтра. На нем постоянно скапливается пыль, мелкие опилки, насекомые – все это блокирует пропускную способность фильтра. Чтобы избавиться от мусора, фильтр потребуется тщательно промыть, оставив его в емкости с чистым бензином на 24 часа. После этого элемент нужно высушить и установить обратно в конструкцию бензопилы.

Вторая причина поломки инструмента – это неисправность топливного фильтра. Его функция заключается в сборе мелких абразивных веществ, песка и присадок, встречающихся в составе даже самого качественного бензина. Все это остается на фильтре и со временем увеличивается до такой степени, что элемент теряет способность пропускать само топливо. В таком случае фильтр необходимо промыть или заменить.

Третья причина поломки – регулярное использование горючего, приготовленного в неправильной пропорции. О соотношении бензина и моторного масла можно узнать из инструкции по эксплуатации бензоинструмента. Нарушение пропорции и частая заправка пилы неподходящим горючим приводят к деформации некоторых элементов, повышенных нагрузках на коленвал и всю ЦПГ силового агрегата, а также к выходу из строя встроенных подшипников.

Почему не вращается цепь на бензопиле?

Причин этой распространенной неисправности может быть всего две. Первая из них – это заклинивание инерционного тормоза. В этом случае ведущая звезда сцепления будет блокироваться элементами тормозного узла. При этом сам двигатель будет продолжать свою работу. Чтобы устранить неисправность, нужно разобрать инерционный тормоз бензопилы и отрегулировать положение его деталей.

Вторая причина, при которой не крутится цепь, — это износ венца или заклинивание ведущей звезды. Ремонт детали выполняется при помощи замены венца, если звезда разборная, или полной заменой элемента сцепления.

Бензопила партнёр система смазки цепи

При перемещении пильной цепи бензопилы в проточке шины вследствие трения выделяется большое количество тепла. Если не поступает масло на цепь бензопилы, необходимо остановить работу и принять все меры для устранения неисправности системы смазки. Сочетание больших нагрузок и перегрева гарнитуры сопровождается ее ускоренным износом и досрочным выходом из строя.

  • Все без исключения бензопилы и их электрические аналоги комплектуются однотипными по принципу действия системами, посредством которых реализуется смазка шины, пильной цепи и деталей ее привода.
  • В стандартный состав этого устройства входит резервуар, из которого цепное масло подается на вход насоса с фиксированной или регулируемой производительностью.
  • Далее рабочая жидкость в дозированном количестве поступает в проточку шины, в которой хвостовиками пильной цепи равномерно распределяется по всей гарнитуре и рабочей поверхности венца ведущей звездочки.

Шины производительных гарнитур длиной от 400 мм комплектуются ведомой звездочкой. Периодическая смазка подшипника производится индивидуально, после 6-8 часов наработки.

Признаки неисправности системы смазки

Правильный выбор расходного смазочного материала и безупречная работа системы, способствуют полноценной смазке, эффективному охлаждению пильного оборудования и полной выработке его ресурса.

Внешних признаков того, что не смазывается цепь на бензопиле несколько. Прежде всего, это:

  • постоянный уровень масла в резервуаре;
  • увеличение нагрузки на двигатель;
  • ускоренный износ режущих кромок пильных звеньев;
  • характерный запах перегретой древесины.

В самом простом варианте, причиной масляного голодания может быть засорение опилками маслопроводных каналов. Этот недостаток характерен для бюджетных гарнитур, не имеющих удобного доступа к проблемным местам.

Причины снижения производительности и эффективности системы

В нужном количестве не подается масло на цепь бензопилы по нескольким причинам. Из наиболее характерных отказов, можно назвать:

  • засорение расположенного в маслобаке фильтра;
  • механическая поломка одного из элементов червячного привода насоса;
  • зимой производительность нагнетающего устройства снижается вследствие заправки системы слишком густым маслом.

В последнем случае привода и все детали насоса работают при повышенных нагрузках, инициирующих серьезные механические повреждения.

Преимущества маслонасосов повышенного класса

Ремонтопригодность разборных насосов достаточна для восстановления работоспособности агрегата в домашних условиях.

Шестерни привода насосов бюджетных бензопил в большинстве своем полимерные. Продвинутые в плане технической оснастки фирменные модели с регулируемой производительностью комплектуются приводными механизмами, изготовленными из цветных металлов. Стоимость таких систем компенсируется экономным, до 50% расходом рабочей жидкости.

Особенность самостоятельного поиска и устранения неисправностей

Полноценный самостоятельный ремонт смазки цепи бензопилы при всех равных условиях требует знания взаимодействия всех элементов системы, наличия инструмента и слесарных навыков.

Восстановление рабочих параметров многих бензопил предусматривает частичный или полный демонтаж комплектующего оборудования. Для выполнения сложных ремонтных работ лучше использовать возможности и технический потенциал сервисных мастерских.

Детали с сорванной резьбой и поврежденными шлицевыми соединениями, а также неразборные конструкции, которыми комплектуется система смазки популярных бензопил Штиль 180 и других однотипных моделей подлежат замене.

Если при заправленном баке масло в конструкцию гарнитуры не поступает, причину следует искать в самом насосе. Демонтаж и разборка механизма помогут выявить неисправные детали и устранить неисправность их заменой.

Проверка системы на выход масла и производительность

Загрязнение масляного фильтра проявляется существенным снижением производительности насоса. Проверить этот параметр несложно. Для этого необходимо гарнитуру работающей на рабочих оборотах пилы подержать над чистым листом бумаги.

По плотности и размерам масляной полосы можно уверенно судить о состоянии системы и сложности предстоящего ремонта.

На вопрос, почему отремонтированная система смазки работает, но не идет масло на цепь в нужном количестве — однозначного ответа нет. Причиной неудачи могут быть допущенные при сборке ошибки, сбой штатных регулировок, несоответствие плотности и вязкости выбранного состава заявленным характеристикам.

Масляное голодание гарнитуры возможно при установке на бытовую пилу с нерегулируемым насосом более длинной производительной шины, которой комплектуется бензопильная техника профессионального класса.

Специфика ремонта китайских бензопил

Значительную долю импортного бензопильного ассортимента составляет бензопильная техника китайского производства. Многие модели с большим или меньшим успехом скопированы с лучших европейских разработок.

Основное преимущество китайской продукции бюджетного сегмента — высокий уровень взаимозаменяемости запасных частей, узлов и систем. Для ремонта китайских бензопил в ряде случаев можно использовать комплектующие детали от идентичных по мощности и назначению моделей других производителей.

Система смазки цепи бензопилы

Одной из принципиальных систем бензопилы, работа без которой невозможна, является система принудительной смазки цепи бензопилы. Ни для кого не секрет, что в момент работы пилы происходит трение цепи о шину бензопилы, что вызывает её нагрев и преждевременный износ. Для смягчения трения, цепной механизм необходимо постоянно смазывать.

ВАЖНО. Опытный электрик слил в сеть секрет, как платить за электроэнергию вдвое меньше, легальный способ. Читать далее

Система смазки цепи бензопилы

Чтобы подавать масло для смазки цепи бензопилы, в инструменте применяется специальный насос, который дозировано, в зависимости от количества оборотов двигателя, подает смазку на шину пилы.

В системе используется масло для смазки цепи бензопилы, имеющее повышенные адгезионные свойства, это необходимо для равномерного распределения масла по всему периметру шины и удержания на ней даже при высоких оборотах вращения цепи. Рассмотрим подробнее систему подачи масла, реализованную в современных бензопилах.

Устройство системы

смазки

В зависимости от бренда бензопилы, детали смазочной системы могут немного различаться конструктивно, но их общее количество и схема подключения остается неизменной.

Основные составляющие детали системы смазки, это:

  • масляный бак расположенный, как правило, в картере двигателя.
  • Фильтрующий элемент, устанавливается в баке.
  • Маслопровод, это шланг небольшого диаметра из маслостойкой резины.
  • Сердце системы – масляный насос.
  • Шестерня червячной передачи передающее усилие от двигателя на насос.
  • Шина бензопилы, она тоже может считаться элементом системы смазки, так как имеет специальные отверстия для подачи масла, кстати и сама цепь участвует в транспортировке масла и соответственно тоже имеет некоторые элементы, предназначенные именно для обеспечения смазки.

Принцип работы

Главный узел системы – насос. Принцип его работы следующий. При увеличении оборотов двигателя, шестеренка, установленная на главном валу, через червячную передачу приводит в движение вал насоса. В свою очередь, вращение вала создает определенное давление в масляной магистрали, что заставляет масло двигаться по ней в сторону шины.

Одной из важных систем бензопилы, работа без которой невозможна, является система принудительной смазки цепи бензопилы. Ни для кого не секрет, что в момент работы пилы происходит трение цепи о шину бензопилы, что вызывает её нагрев и преждевременный износ. Для смягчения трения, цепной механизм необходимо постоянно смазывать.

Система смазки цепи бензопилы

Чтобы подавать масло для смазки цепи бензопилы, в инструменте применяется специальный насос, который дозировано, в зависимости от количества оборотов двигателя, подает смазку на шину пилы.

В системе используется масло для смазки цепи бензопилы, имеющее повышенные адгезионные свойства, это необходимо для равномерного распределения масла по всему периметру шины и удержания на ней даже при высоких оборотах вращения цепи. Рассмотрим подробнее систему подачи масла, реализованную в современных бензопилах.

Устройство системы смазки

В зависимости от бренда бензопилы, детали смазочной системы могут немного различаться конструктивно, но их общее количество и схема подключения остается неизменной.

Основные составляющие детали системы смазки, это:

  • масляный бак расположенный, как правило, в картере двигателя.
  • Фильтрующий элемент, устанавливается в баке.
  • Маслопровод, это шланг небольшого диаметра из маслостойкой резины.
  • Сердце системы – масляный насос.
  • Шестерня червячной передачи передающее усилие от двигателя на насос.
  • Шина бензопилы, она тоже может считаться элементом системы смазки, так как имеет специальные отверстия для подачи масла, кстати и сама цепь участвует в транспортировке масла и соответственно тоже имеет некоторые элементы, предназначенные именно для обеспечения смазки.

Принцип работы

Главный узел системы – насос. Принцип его работы следующий. При увеличении оборотов двигателя, шестеренка, установленная на главном валу, через червячную передачу приводит в движение вал насоса. В свою очередь, вращение вала создает определенное давление в масляной магистрали, что заставляет масло двигаться по ней в сторону шины.

Окончание масляного канала находится в месте соприкосновения шины с картером инструмента, где имеется продольная проточка, на которую при установке шины попадает её масляный канал.

Проточка необходима для обеспечения подачи масла на шину в независимости от степени натяжения цепи бензопилы. Проще говоря, в каком бы положении ни находилась шина в момент работы, масло через проточку будет на неё попадать.

Далее в смазочный процесс включается цепь, на звеньях которой, в зависимости от модели цепи, имеется либо проточка, либо отверстие посредством которых масло разгоняется по всей шине. С увеличение оборотов двигателя, скорость подачи масла тоже возрастает.

Некоторые модели бензопил оборудованы насосами, которые дополнительно имеют регулировку пропускной способности, и при возникновении необходимости, количество подаваемого масла системой смазки, можно увеличить или уменьшить.

Эта функция довольна удобна, т. к. позволяет экономить и не тратить лишнее масло.

Неисправности системы смазки и как они устраняются

Основные неисправности системы подачи масла на бензопиле можно разделить на два основных вида, это общие неисправности присущие всем бензопилам и индивидуальные, которые могут различаться в зависимости от вида насоса и червячной передачи, установленной на конкретной модели. Начнем разбираться в неисправностях по порядку.

Работа бензопилой, если смазка цепи бензопилы не осуществляется, запрещена. Это пагубно влияет на шину, ведущую звездочку и цепь, а также может обернуться серьезными затратами на ремонт.

Признаки неисправности системы смазки, проверка её работоспособности

  • Цепь бензопилы сухая и имеет бледноватый оттенок без блеска.
  • Цепь относительно быстро растягивается.
  • Шина очень горячая и даже может частично оплавляться краска.
  • Масло из бака практически не убавляется.
  • Снизилась эффективность реза на острой цепи

Все эти признаки указывают на то, что смазочный процесс протекает с нарушениями. Для того чтобы проверить подачу масла системой смазки необходимо снять боковую шину бензопилы и завести ее. Далее, нужно немного увеличить обороты наблюдая при этом за местом окончания масляной магистрали. Если масло поступает, скорее всего его количества недостаточно для нормальной смазки и нужно почистить или заменить фильтр и, если это возможно, отрегулировать подачу. В случае, когда не поступает, проблема более серьезная и требует проведения дальнейшей диагностики.

Существует способ проверки подачи масла, не снимая шины. Для этого необходимо направить конец шины в сторону, например, свежеспиленной чурки со стороны реза и максимально увеличить обороты, при этом нужно стараться держать конец шины на расстоянии не более 10 см от чурки. Если масленые пятна начнут появляться на её поверхности — значит масло подается.

Поиск неисправности

После того как было определено, что масло не подается, дальнейшая диагностика возможна только если полностью снять масляную систему. Конечно, в некоторых ситуациях помогает замена фильтра, но это встречается очень редко.

Доступ к масляному насосу некоторых моделей пил, возможен только после полной разборки, соответственно не имея навыков в ремонте бензоинструмента, проведение ремонта лучше доверить профессионалам.

Наиболее частые неисправности

  1. Обрыв масляного шланга. Его иногда можно обнаружить и при визуальном осмотре. Проблема решается заменой неисправной детали.
  2. Отсутствие резьбы на валу масляного насоса, поможет его замена.
  3. Дефектная резьба на ведущей шестерне насоса аналогично решается установкой новой детали.
  4. Отсутствие штопора главного вала (актуально для некоторых моделей инструментов, например, Homelite). Исправить можно установив вместо родного штопора, подходящий по диаметру гвоздик, обрезав его до необходимой длины.
  5. Засор в магистрали. Можно удалить при помощи продувки сжатым воздухом или механически, с применением проволочки подходящего диаметра.
  6. Засор фильтрующего элемента.
  7. У инструмента Штиль MS 180, насос которого неразборный, он часто засоряется. Можно попытаться промыть в чистом бензине, если не поможет заменить.
  8. У китайских бензопил (Цыганка), очень часто срезает пазы на главной шестеренке, через которые усилие от звездочки передается на неё.

Индивидуальная неисправность системы смазки Stihl MS 180

Ввиду того что Stihl MS 180 является одной из самых распространенных моделей бензопил, хочется подробнее остановиться на одной, присущей только ей неисправности и описать способ устранения без замены деталей.

Достаточно часто на бензопиле Штиль MS 180 наблюдается разгерметизация масляной магистрали в том месте, где маслопровод, идущий от бака, устанавливается в корпус пилы. Определить неисправность можно по характерным подтекам смазки на днище инструмента.

Для устранения неисправности необходимо снять ручку бензопилы, вынуть шланг из посадочного отверстия, очистить и обезжирить. После всех этих манипуляций нанести на посадочное место шланга герметик и установить в корпус бензопилы.

Подробнее об устранении неисправности и полной диагностике системы смазки бензопилы штиль, можно узнать, посмотрев видео, в котором пошагово запечатлен процесс разборки и ремонт системы смазки.

Заключение

В современных бензопилах организована надежная подача смазки для цепи, при нарушениях в работе которой, эксплуатировать бензопилу не стоит во избежание дальнейших поломок. Устранять неисправности системы смазки лучше обратившись в сервисный центр или к имеющему опыт в ремонте специалисту, это гарантирует качество конечного результата.

Ремонт бензопил

4.2/5 – (5 голосов)



Несмотря на почтенный возраст (12-15 лет), до сих пор владельцы не торопятся расстаться со своими бензопилами. Речь идет о легендарных пилах компании Partner, модели 350,351,352 (Poulan 2150, 2250). Качественные комплектующие, отличная сборка и долговечность — именно так можно охарактеризовать данные пилы.

К сожалению со временем, может потребоваться мелкий ремонт — один из них рассмотрим в данном материале. «Отсутствие подачи масла на шину и цепь»







Хотелось бы отметить, что в настоящее время наряду с оригинальными, существуют много запчастей аналогов из Китая, поэтому ремонтировать данные пилы можно и нужно!





Итак приступим к разборке пилы:







В нашем случае это бензопила Poulan 2250, полный аналог бензопилы Partner 351.

Система подачи масла аналогичная для моделей бензопил Partner 350, 351,352. Poulan 2150, 2250



















Сначала необходимо снять кожух цилиндра, который крепится на 3-х винтах саморезах.



















Обратите внимание на состояние воздушного фильтра. В случае загрязнения замените на новый (стоит буквально копейки) ну или хотя бы промойте от загрязнений в мыльном растворе.





















Далее необходимо снять колпачок зажигания и выкрутить свечу.





















Далее используя стопор необходимо заблокировать движение поршня в цилиндре — в верхней мертвой точке.

В бытовых условиях можно использовать «веревку» от стартера с намотанной на ней узлами.









Стопор поршня используется для блокировки хода поршня в цилиндре, при снятии маховика, либо муфты сцепления. Может быть как пластиковым, так и металлическим.

Альтернативным вариантом является канат с накрученными узлами









Блокировать поршень необходимо для того, чтобы открутить муфту сцепления (резьба левая — откручиваем по часовой стрелке!)

Необходим съемник либо ключ для разборки автомобильных стоек













Съемник муфты сцепления подойдет к известным бытовым моделям производителя Husqvarna: 137,142, 236, 240, Partner B250B,  350-420, Poulan 2150, 2250 и пр.

Артикул – 5300311-12







Ключ для разборки автомобильных амортизаторов может подойти почти для всех видов сцеплений (ключ регулируется). При периодических ремонтах можно приобрести, стоимость весьма демократичная.











После того как выкрутили и сняли муфту сцепления — демонтируем шайбу, звездочку и защитную планку справа



















Под звездочкой расположена защитная шайба маслонасоса. Демонтируем ее (важно не потерять ее!)



















Далее откручиваем два маленьких винта крепления и маслонасоса.

























Затем демонтируем маслонасос из шланга





















Главной причиной отсутствия подачи масла на пильную гарнитуру является стирание пластиковых шлицов плунжера маслонасоса

Его можно заменить как отдельно, так и целиком в сборе.













Артикул оригинального производства:

5300712-59 (поставляется без маслошланга)

Артикул аналога от компании IGP:

1400050 (Полный комплект как на изображении слева)













Также возможно заменить плунжер отдельно.

Но стоить отметить, иногда попадаются плунжеры, в которых не соблюдена геометрия при литье. Лучше всего взять с собой маслонасос и примерять на месте в магазине.









Приступим к обратной сборке:









Монтируем новый малонасос в корпус.

Фиксируем его двумя винтами-саморезами.



















Далее обязательно необходимо установить защитную шайбу — в противном случае при работе звездочка испортит маслонасос.

















Перед установкой звездочки обязательно проверяем состояние зубцов.

При износе настоятельно рекомендуем заменить звездочку на новую. В противном случае возможна порча пильной гарнитуры (включая «разрыв» цепей.















Монтируем защитную планку справа.

Устанавливаем ведущую звездочку и шайбу сцепления





















Далее при заблокированном поршне (стопором) необходимо с хорошим усилием закрутить муфту сцепления (закручиваем против часовой стрелке — резьба левая!)





















Далее устанавливаем свечу зажигания и одеваем колпачок модуля зажигания.



















Монтируем защитный кожух цилиндра и фиксируем его на три винта-самореза.

На этом ремонт завершен.















После этого устанавливаем пильную гарнитуру, заправляем маслобак, заводим бензопилу и проверяем систему подачи масла на шину и цепь.

Хотелось бы отметить, что данный ремонт нельзя назвать сложным и дорогим. Вполне можно устранить своими руками в бытовых условиях потратив немного средств.









Интересные статьи о ремонте бензопил Partner:





Подробнее посмотреть фотоотчет полной разборки бензопилы Партнер 350 (351)









Подробнее почитать о частых неисправности бензопилы Partner 350







Посмотреть фотоотчет полной сборки бензопилы партнер 350 (351)







Подробнее почитать о возможных неисправностях карбюратора бензопил и методах их устранения





Почитать наш интересный обзор о новой линейке бензопил 340-350-360S фирмы Партнер







3. 5 2 голоса

Рейтинг статьи
