На какой электрод какой ток: Сварочный ток | Диаметр электрода и толщина металла

alexxlab | 18.04.2023 | 0 | Разное

Содержание

Какой нужен ток для сварки

Главная
|
Азбука сварки – Справочный раздел
|
Общие сведения о сварке

Одним из главных параметров электродуговой сварки является сварочный ток. Именно он характеризует свойства электрической дуги, необходимой для расплавления металла. Уровень сварочного тока влияет на количество тепла, вкладываемого в металл. От этого зависит глубина и скорость сварки, а также качество получаемых швов. Важно знать, какой нужен ток для сварки в том или ином случае, потому что неправильный выбор приведет к множеству проблем. Например, слишком маленький ток не сможет хорошо расплавить металл, а слишком высокий наоборот приведет к прожогам.

Чаще всего вопрос, какие токи применяются при сварке

, возникает у новичков.

Но иногда помощь в процессе может потребоваться и более опытным профессионалам. В нашей статье вы найдете советы, как правильно подбирать сварочный ток.

Какие токи применяются при сварке

Для сварки используют постоянный и переменный сварочный ток. Каждый тип тока имеет свои преимущества и недостатки. То, какой ток используется при сварке, зависит от конкретных условий.

Преимущества сварки постоянным током:

стабильное горение дуги с минимум отклонений,
высокая производительность,
минимальное разбрызгивание,
снижение расхода электродов.

Постоянный ток отлично подходит для хорошо свариваемых металлов. Он обеспечивает хорошую глубину проплавления и качественный ровный шов. Часто постоянный ток также выбирают при работе с тонкими металлами, а также для сварки в вертикальном и потолочном положении.

Переменный ток в основном используют для тугоплавких металлов, содержащих оксиды, при сварке алюминия для разрушения оксидной пленки на поверхности металла, а также для сварки загрязненных металлов, которые невозможно очистить перед сваркой. Это связано с особенностью самого переменного тока: изменение движения электродов в процессе разрушает оксидные и загрязняющие пленки. Большим преимуществом сварки на переменном токе является более дешевое сварочное оборудование, что особенно важно для начинающих сварщиков.

Какой нужен ток для сварки в зависимости от электрода

Самым важным является вопрос, какой ток выставить при сварке в амперах. И этот выбор напрямую зависит от толщины свариваемого металла и выбранного для сварки электрода. Чем тоньше основной металл, тем меньшего диаметра выбирают электрод и тем меньше уровень сварочного тока. Примерная схема выбора тока по диаметру электрода следующая:

1,6 мм – 35-60A,
2 мм – 30-80А,
2,5 мм – 50-110А,
3 мм – 70-130А,
4 мм – 110-170А,
5 мм – 150-220А,
6-8 мм – 200-350А.

Для сварки металлов толщиной до 1-2мм может использоваться сварочный ток в пределах 10-45А.

Хорошую помощь при выборе сварочного тока оказывает тестовая сварка или наплавка. Такой сваркой проверяют выставленные характеристики на аналогичном металле, прежде чем приступить к сварке основной детали.

Какой ток должен быть при сварке электродами – настройка силы тока и полярности

Содержание

Почему это так важно?

Неправильный подбор параметров для настройки сварочного тока никогда вам не даст хорошего и прочного результата сварки. Так, например, если сила сварочного тока будут слишком низкая, то это приведет к нестабильному горению дуги, появлению непроваренных участков, процесс сваривания будет постоянно прерываться и в итоге сварщик получит некачественное соединение. Если параметры наоборот будут слишком высокими, то это приведет к перегреву или прожогу в зоне сваривания, а также к интенсивному разбрызгиванию.

Какой нужен ток для сварки электродами?

Прежде чем начать работать со сваркой определитесь, какие электроды вам нужны, какой марки и какого диаметра. Марка электрода выбирается по принципу – состав электродов должен соответствовать типу металла. Диаметр выбирается на основании размера зазора в металле, который был до сварки и толщине свариваемого металла.

Когда вы определились с расходными материалами, то можете прочесть на упаковке или на сайте производителя, какая сила тока необходима именно этой марке и диаметру электродов. Если такой возможности нет, то можете воспользоваться примерными параметрами на основании диаметра стержня.

Так, например, электроды диаметром 2 мм лучше всего работают при силе тока от 30 до 80 ампер. Большой разброс в значениях зависит от металла и выбранного пространственного положения.

Для электродов диаметром 3 мм ток должен находиться в границах от 65 до 130 ампер. Разброс достаточно большой, поэтому советуем перед началом работ попробовать данные электроды на среднем значении 80-90 А и в зависимости от результата регулировать показатели.

При работе со стержнем диаметром 4 мм средние показатели силы тока от 110 до 200 ампер. Это одни из самых универсальных электродов, которые можно использовать для работы и с большими, и с маленькими швами, поэтому уметь с ними работать очень полезный навык, который можно освоить только с помощью опыта.

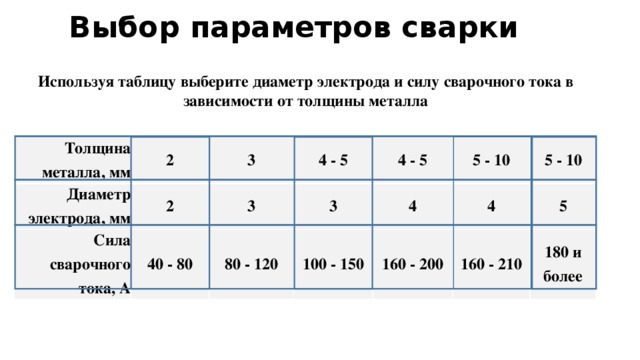

Чтобы быстро узнать нужное напряжение для других диаметров электродов, можете сохранить себе удобную и универсальную таблицу:

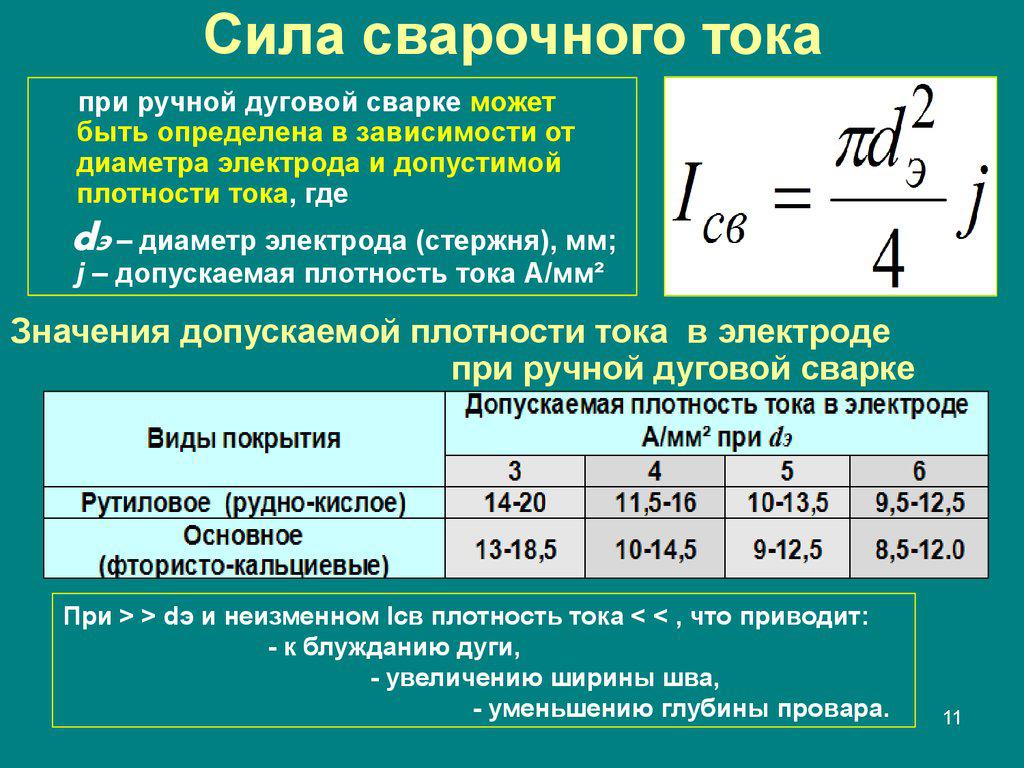

Если таблицу не всегда удобно держать под рукой, вы можете запомнить и всегда пользоваться двумя формулами для расчета силы тока необходимой для сварки электродом.

Так, для электродов диаметром 2-3 мм используется формула I = 30*d, где:

I – сила тока в амперах (А)
D – диаметр электрода в миллиметрах (мм)

А для электродов диаметром 4-8 мм используется формула I = (20 + 6d)*d с теми же обозначениями.

И все-таки, даже по формуле вы получите только приблизительные показатели, и их придётся донастраивать в процессе.

К тому же, на то, какой ток используется при сварке, влияет еще несколько факторов, которые тоже обязательно нужно учитывать.

Переменный и постоянный ток

Для работы с ручной дуговой сваркой важно обращать внимание на то, с каким током работают необходимые вам электроды. Они могут относиться к переменному току и подходить для любых работ, в том числе для работы с постоянным током. Или быть предназначенными только для постоянного тока.

Важно понимать, что универсальные электроды зачастую чуть менее надежные, хотя и более простые в использовании, и подойдут только для неответственных конструкций.

Электроды для сварки переменным током (универсальные):

Электроды марки АНО-21 предназначены для сварки рядовых конструкций из углеродистых сталей марок: по ГОСТ 380.
К преимуществам марки относится: легкое возбуждение, стабильное и мягкое горение дуги, незначительное разбрызгивание, малое количество и легкое отделение шлаковой корки.
МР-3 – электроды с рутиловым покрытием. Из преимуществ ー легкое первичное и повторное зажигание сварочной дуги, хорошее формирование сварных швов, мелкочешуйчатые швы, легкое отделение шлаковой корки, средняя и короткая длина дуги.
Марка электроды GOODEL-ОК46 одна из популярных на рынке. Они хорошо работают во всех пространственных положениях короткой дугой. Допускается сварка средней длиной дуги. Обеспечивают высокое качество шва, в том числе и при сварке в вертикальном положении. В качестве источников питания можно использовать трансформаторы, выпрямители и инверторы.

Электроды для сварки постоянным током:

УОНИ 13/55 – универсальные электроды для работы на ответственных конструкциях. Их большие плюсы в том, что: они обеспечивают отличную защиту сварочной ванны, обладают стабильными техническими характеристиками, а металл шва устойчив к низким температурам и знакопеременным нагрузкам.
Электроды ОЗЛ-6 – это электроды с основным покрытием, предназначенные для сварки конструкций из жаростойких сталей марок 10Х23Н18, 20Х23Н13, 20Х23Н18 и др., работающих при температуре до 1000 °С.
Электроды ЦЛ-11 предназначенные для сварки конструкций из коррозионностойких хромоникелевых сталей марок: 12Х18Н10Т, 12Х18Н10, 09Х18Н12Б и им подобных, работающих в агрессивных средах. При использовании данных электродов по нержавейке, металл шва характеризуется высокой стойкостью против межкристаллитной коррозии.

Прямая и обратная полярность для дуговой сварки

Полярность зависит от определенного варианта подключения аппаратуры

, почти все аппараты по этому критерию универсальны, так как для переключения полярности достаточно переместить клеммы по схеме.

В чем различия между прямой и обратной полярностью?

Прямая полярность больше подходит для тех случаев, когда необходимо соединить две толстые детали, а швы должны быть глубокими. Подключение прямой полярностью приводит к тому, что в процессе работы образуются катодные и анодные пятна. Более горячее из них (анодное) возникает на заготовке: именно к ней подключена плюсовая клемма. Из-за этого металл прогревается (а, следовательно, и плавится) на большую глубину. Это дает возможность работать с алюминиевыми, чугунными и другими деталями из сложных сплавов.

Обратную полярность используют для противоположных случаев, когда нужно работать с тонкими и легкоплавными металлами, так как анодное, более горячее, пятно может образоваться только на расходнике, а значит, на изделие попадает значительно меньше тепла, которое сильнее расходится по поверхности металла и создает более широкую, но менее глубокую зону проплавления.

В зависимости от поставленных целей и материалов сварщик выбирает на инверторе тот или иной вариант полярности. Молодые специалисты, которые не изучали теоретическую часть, нередко испытывают проблемы при работе с металлами малой или большой толщины. Поэтому очень важно внимательно изучить техническую документацию, которая идет в комплекте с инвертором. И только после этого можно приступать к практической части.

Заключение

То, какой ток необходимо выставлять при ручной дуговой сварке зависит от нескольких критериев, которые в свою очередь зависят от специфики конкретных работ и желаемого результата. Чтобы выставить силу тока надо обратить внимание на диаметр электрода и толщину свариваемого металла. Для понимания на каком роде тока работать, необходимо знать марку электродов. Выставление полярности зависит от основного металла, который собираетесь варить.

Все эти нюансы легко понять, когда у сварщика есть большой опыт работы. Но если его нет, то методом изучения правил использования или с помощью предварительных тестов выбранных параметров можно добиться необходимого результата. Главное в этом именно практика. А о том как выбрать электроды для сварки можно почитать здесь.
