Простой металлоискатель на четырех транзисторах. Схема
Главная » Бытовая электроника » Простой металлоискатель на четырех транзисторах. Схема
Хотите стать охотником за сокровищами? За счет тонких изменений частоты эта конструкция транзисторного металлоискателя способна обнаруживать монеты на глубине до 10 сантиметров.
Устройство может обнаруживать банку из-под газировки на глубине до 15 см и металлические трубы на еще большем расстоянии.
Металлоискатель питается от двух последовательно соединенных батарей по 9 В. Схема достаточно экономичная в плане питания — потребляет примерно 9 мА при 18 В.
Конструкция транзисторного металлоискателя состоит из четырех частей:
- На транзисторе VT1 построен осциллятор, частота которого определяется индуктивностью катушки L1.
- На транзисторе VT2 выполнен опорный генератор, частота которого задается емкостью C6.
- На транзисторе VT3 собран микшер, который объединяет сигналы с выходов VT1 и VT2.
- На транзисторе VT4 построен простой усилитель.
Катушка L1 должна иметь индуктивность 100 мкГн. Катушка намотана на каркас диаметром 10 см и содержит 22 витка медного провода диаметром примерно 0,6мм.
Индуктивность поисковой катушкой вместе с кабелем составляет примерно126 мкГн. Для правильной работы необходимо использовать аудиокабель.
Резонансная частота:
F = 1 / (2π * SQR (L1 * C)).
Конденсатор 1 нФ (C3) соединенный последовательно с 10 нФ (C4) и плюс 56 пФ (C2) дает общую емкость 965 пФ. При такой емкости резонансная частота составит 456 кГц, когда рядом с поисковой катушкой L1 нет металлических предметов.
Генератор, построенный на транзисторе VT2, является опорным генератором. Его частоту можно подстроить, изменяя емкость конденсатора C6. Частота должна быть в пределах 2 кГц от выходной частоты VT1. Чтобы получить этот результат, вам, возможно, придется подобрать также емкость конденсатора C8.
Тестер транзисторов / ESR-метр / генератор
Многофункциональный прибор для проверки транзисторов, диодов, тиристоров.
..
Подробнее
Обратите внимание, что частота колебаний VT1 очень чувствительна к паразитной емкости. Выходной сигнал генератора на VT1 будет изменяться примерно на 70 Гц при каждом изменение паразитной емкости на 1 пикофарад.
Микшер на транзисторе VT4 объединяет сигналы с обоих генераторов (на VT1 и VT2). Когда металлический объект приближается к поисковой катушке, индуктивность L1 уменьшается. Это приводит к увеличению частоты колебаний на VT1.
Выходной сигнал микшера представляет собой сумму и разность двух сигналов:
Fosc + Fref и | Fosc – Fref | ,
где «| x |» означает «абсолютное значение x»
Предположим, что если Fref = 500 кГц и Fosc = 501 кГц, то выход микшера будет 1 кГц и 1001 кГц. Если Fref = 500 кГц и Fosc = 499 кГц, то выходной сигнал составит 1 кГц и 999 кГц.
Частоты, выдаваемые микшером, поступают на транзисторный усилитель (VT3) с высоким входным сопротивлением. Выход с VT3 через разделительный конденсатор поступает на регулятор громкости R16.
Наушники, используемые в этом металлоискателе, должны иметь высокий импеданс. Здесь будут хорошо работать керамические наушники, имеющие импеданс около 20 МОм.
Обратите внимание, что в наушники отправляются обе частоты микшера: верхние и нижние. Наушники шунтирует более высокую частоту на землю, действуя как фильтр нижних частот.
Блок питания 0…30В/3A
Набор для сборки регулируемого блока питания…
Подробнее
Categories Бытовая электроника Tags Металлоискатель
Отправить сообщение об ошибке.
Принципиальная схема / 2.5. Металлоискатель с повышенной чувствительностью / Глава 2 Металлоискатели на транзисторах / Книга: Металлоискатели / Арсенал-Инфо.рф
Принципиальная схема Как уже указывалось, предлагаемая конструкция представляет собой один из многочисленных вариантов металлодетекторов типа BFO (Beat Frequency Oscillator), то есть является устройством, в основу которого положен принцип анализа биений двух частот (рис.

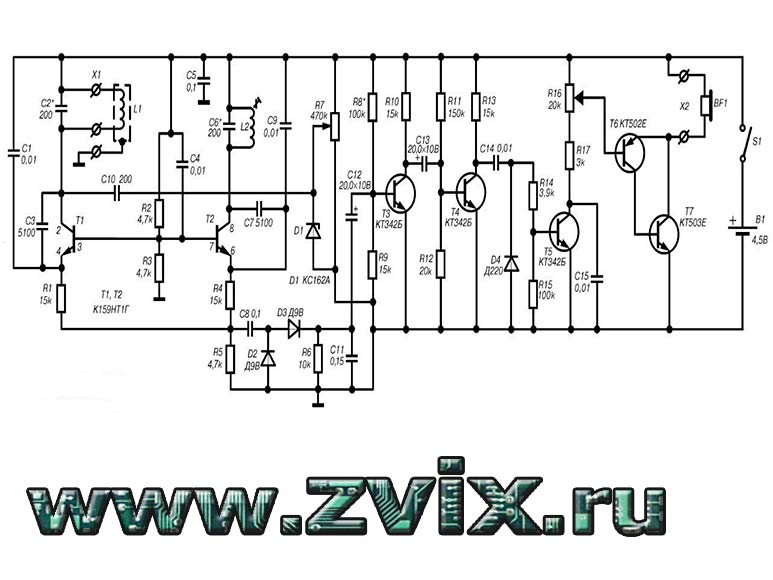

2.10).Рис. 2.10. Принципиальная схема металлоискателя с повышенной чувствительностью
Основу прибора составляют измерительный и опорный генераторы, детектор ВЧ-колебаний, предварительный усилитель, первый усилитель-ограничитель, дифференцирующая цепь, второй усилитель-ограничитель и усилитель низкой частоты.
В качестве измерительного и опорного генераторов использованы два простых LC-генератора, выполненные на транзисторах Т1 и Т2. Эти транзисторы входят в состав микросхемы К159НТ1Г, которая представляет собой пару идентичных по параметрам транзисторов, размещенных в одном корпусе. Использование транзисторной сборки позволяет существенно повысить температурную стабильность частот генераторов.
Каждый генератор собран по схеме емкостной трехточки, при этом транзисторы Т1 и Т2 включены по схеме с общей базой.
Возбуждение колебаний обеспечивается благодаря введению положительной обратной связи между коллектором и эмиттером каждого транзистора. Рабочая частота генераторов определяется параметрами частотозадающих цепей, включенных между коллекторами и эмиттерами транзисторов Т1 и Т2.
При этом частотозадающими элементами первого генератора, который выполняет функции измерительного генератора, являются поисковая катушка L1 и конденсаторы С1, С2 и С3. Рабочая частота второго, опорного, генератора определяется параметрами катушки индуктивности L2, а также конденсаторов С6, С7 и С9. При этом оба генератора настроены на рабочую частоту 40 кГц. С помощью резисторов R1-R4 обеспечивается установка режимов работы транзисторов T1 и T2 по постоянному току.
В процессе настройки прибора изменением емкости конденсатора С6 осуществляется грубая настройка опорного генератора на выбранную гармонику частоты биений. При этом емкость конденсатора С6 может изменяться в пределах от 100 до 330 пФ. Точная настройка частоты биений выполняется переменным резистором R7, с помощью которого изменяется смещение на стабилитроне D1, который в данной схеме выступает в роли варикапа.
При приближении поисковой катушки L1 колебательного контура перестраиваемого генератора к металлическому предмету ее индуктивность изменяется, что вызывает изменение рабочей частоты генератора.
При этом, если вблизи катушки L1 находится предмет из черного металла (ферромагнетика), ее индуктивность увеличивается, что приводит к уменьшению частоты генератора. Цветной же металл уменьшает индуктивность катушки L1, а рабочая частота генератора возрастает.
ВЧ-сигнал, сформированный в результате смешивания сигналов измерительного и опорного генераторов, выделяется на нагрузочном резисторе R5. При этом амплитуда сигнала изменяется с частотой биений, которая равна разности частот ВЧ-сигналов.
Низкочастотная огибающая ВЧ-сигнала детектируется специальным детектором, выполненным на диодах D2 и D3 по схеме удвоения напряжения. При этом конденсатор С11 обеспечивает фильтрацию высокочастотной составляющей сигнала.
С нагрузки детектора, в роли которой выступает резистор R6, низкочастотный сигнал биений через конденсатор С12 подается на предварительный усилитель, выполненный на транзисторе T3.
С коллектора транзистора T3 усиленный сигнал через конденсатор С13 поступает на первый усилитель-ограничитель, выполненный на транзисторе T4 и обеспечивающий формирование прямоугольных импульсов.
Поступающий на базу транзистора T4 синусоидальный сигнал ограничивается с двух сторон. В результате на нагрузке каскада, роль которой исполняет резистор R13, формируются прямоугольные импульсы, которые далее дифференцируются цепью C14, R14, R15 и преобразуются в остроконечные пики. При этом на месте фронта каждого импульса формируется пик положительной полярности, а на месте спада – пик отрицательной полярности. Следует отметить, что длительность этих пиков не зависит от частоты следования прямоугольных импульсов и их длительности.
Положительные пики поступают на базу транзистора T5, а отрицательные срезаются диодом D4. Транзистор T5, как и транзистор T4, работает в ключевом режиме и ограничивает входной сигнал так, что на коллекторной нагрузке, образуемой резисторами R16 и R17, формируются короткие прямоугольные импульсы фиксированной длительности.
С резистора R16, который является регулятором громкости, сигнал поступает на усилительный каскад, выполненный на транзисторах T6 и T7, включенных по схеме так называемого составного транзистора. При таком включении формируется эквивалент транзистору проводимости p-n-p повышенной мощности с большим коэффициентом передачи тока. Затем усиленный сигнал поступает на головные телефоны ВF1.
Примененный в данной конструкции способ формирования импульсного сигнала из синусоидального позволяет снизить потребляемую усилителем мощность, особенно в выходном каскаде, поскольку в паузах между импульсами транзисторы T5, Т6 и T7 закрыты.
Питание металлодетектора осуществляется от источника В1 напряжением 4,5 В, при этом потребляемый ток не превышает 2 мА.
