над воротами и калиткой, дугообразные, из профильных труб; сварка и гибка, оборудование и инструменты, рекомендации, видео

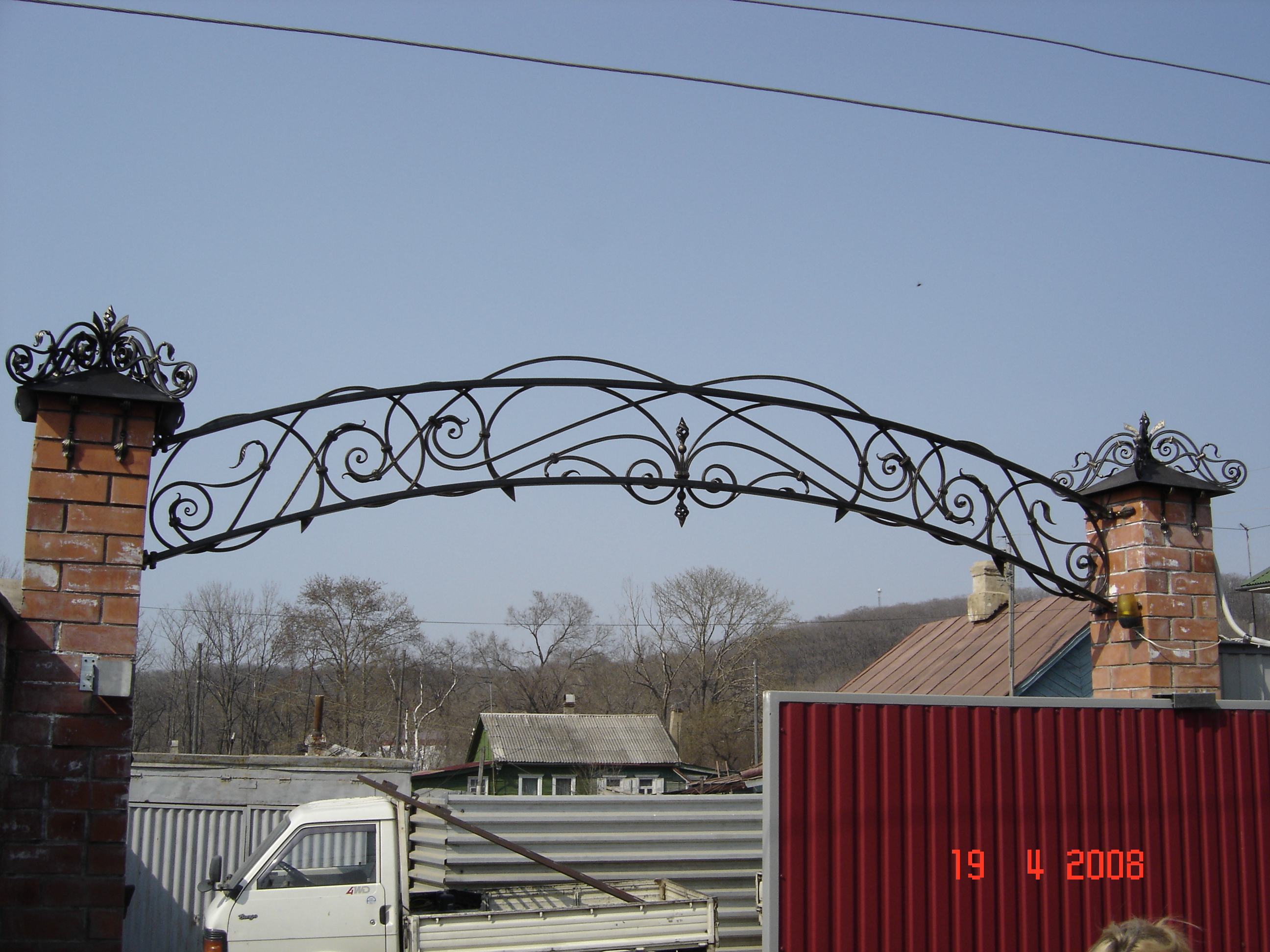

Кованые арки являются едва ли не самым популярным решением для ландшафтного дизайна. Конструкции из металла ценятся за надежность и безопасность эксплуатации, долговечность, устойчивость к механическим и погодным воздействиям, привлекательный дизайн.

Кованые арки выполняют многие функции: выступают в качестве декоративного элемента для окружающей обстановки, служат основой при обустройстве клумб вертикальной направленности, являются частью торжественного мероприятия. Несомненно важным достоинством является широкий спектр форм изделий: дугообразная, прямоугольная, смешанная, оригинальная.

Фото кованых арок собраны и представлены в соответствующем разделе. Домашние мастера имеют возможность ознакомиться с примерами работ опытных мастеров ниже, выбрать понравившийся эскиз и изготовить кованую арку.

Альтернативой является просмотр представленных далее видеообзоров.

• Изготовление продольных и поперечных арок для кованых ворот в форме летучая мышь, гибка с помощью самодельных вальцов
• Изготовление сварной арки из профильных труб и подручных материалов; конструкция лаконичного дизайна, располагаемая над калиткой, своими руками

Изготовление продольных и поперечных арок для кованых ворот в форме летучая мышь, гибка с помощью самодельных вальцов

Выполняется вальцовка профильных труб 20х40. Самодельные вальцы с ручным рычажным управлением оснащены проточкой, необходимой для прямого хода профиля, на 20 и на 40 мм.

Труба прокатывается в одну и в другую сторону, слегка при этом сдавливается. Таким образом получается избежать заломов.

Радиусы двух заготовок обязательно должны совпадать.

Две следующие заготовки (обратные арки с более широким радиусом изгиба) вальцуются с узкой стороны.

Чтобы места начала вальцовки не выделялись их необходимо аккуратно пробить молотком.

Изготовление сварной арки из профильных труб и подручных материалов; конструкция лаконичного дизайна, располагаемая над калиткой, своими руками

Мастер выполняет набросок изделия в натуральную величину и осуществляет расчет внутреннего и внешнего радиуса арки.

Из трех заготовок исполнитель сваривает арку неправильной формы. Затем с помощью проволоки и карандаша выполняется зарисовка стандартного радиуса — окружности. Ненужные части удаляются.

Первая деталь готова, второй элемент делается по имеющемуся шаблону.

Оба элемента скрепляются струбцинами, края обтачиваются.

По окружности двух деталей добавляются небольшие отрезки труб, что обеспечит каркасу прочности. Элементы скрепляются посредством сварки.

Исполнитель сваривает корпус арки, к которому крепятся дополнительные элементы, служащие для украшения конструкции.

Из профильной трубы 40х20 исполнитель сваривает элементы, которые будут служит связующей деталью между аркой и столбами, на которых конструкция располагается. Декоры, а затем и арка привариваются к опорам.

Как сделать арку своими руками – в гараже, подробно

Доброго времени суток дорогие читатели!

Часто поступают заказы на строительство большой кирпичной арки над воротами в гараже.

Так как арка большая (около 3 м) необходимо учитывать некоторые нюансы, чтобы она была красивая и прочная.

В этой статье поделюсь опытом, а именно:

– Почему может просесть и лопнуть арка над гаражными воротами?

– Как сделать арку своими руками прочнее и надежнее.

.

.

.

Арка на фото выше шириной 3 м. По проекту первоначальная ширина арки в гараже должна была быть 2,5 м, но это узко.Не понятно почему но на многих проектах домов, въездные ворота в гараж шириной 2,5 м.

Мы почти всегда делаем шире. Если есть возможность, то лучше сделать ширину въезда в гараж не меньше 3 м.

Высота ворот:

– В том месте где начинает поворачивать арка, то от чистого пола до начала арки 2 160 мм.

– В самом высоком месте от чистого пола до верха арки 2 462 мм.

.

.

.

Почти все заказчики хотят, чтобы дуга арки была минимальной, но чем положе арка (ниже), тем она слабее. Строили лет пять назад арку в гараже очень низкую. Высота дуги всего была 200 мм, ширина ворот около 3 м, высотой в кирпич (двойная).

Через 3 года арка чуть – чуть просела и над ней появилась небольшая волосяная трещина. Конечно она не упадет, но все равно не приятно, что так получилось.

По этому в этой статье мы делаем арку немного по выше – 312 мм. Это высота арки от ее начала до самой высокой точки.

.

.

.

Делаем деревянный шаблон для арки из ДСП, для объема вставляем деревянные бруски и сверху прибиваем ДВП мелкими гвоздями.

Весь процесс, изготовления деревянного шаблона очень подробно описан в статье: “Арка из кирпича над окном”.

Снимать деревянный шаблон будем в тот же день, когда накатали арку. Для этого необходимо прежде чем строить арку, построить убежные штрабы, чтобы можно было быстро обжать кирпичную арку и снять шаблон.

.

Выставляем шаблон.

После того как построили убежные штрабы, сделали шаблон, устанавливаем его в проем.

Нюанс:если мы хотим накатать арку и снять шаблон в тот же день, лучше всего начинать с самого утра. Что бы кирпичная арка постояла 4 – 5 часов и схватился раствор.

Если материалы из которых будет строится арка, чистятся от раствора нормально, то можно снять арку и на следующий день.Чистка арки на следующий день займет времени в два раза больше, так как раствор с каждым днем становиться все прочнее.

Еще необходимо обратить внимание на вес нашей арки, так как в качестве подпорок мы использовали обычную шалевку обрезную (толщина доски 25 мм). Если арка широкая, низкая, двойная по высоте (в кирпич), то она может иметь приличные вес.

Чтобы не поломался шаблон и выдержали стойки лучше прикинуть приблизительно вес арки. В нашем случае  кирпич в арке с раствором будут весить приблизительно 270 кг. Шаблон весит около 30 кг.

На каждую стойку будет давить приблизительно по 150 кг. В принципе это не большой вес. Необходимо обратить внимание, чтобы под стойками не было мусора и они плотно прилегали к основанию, чтобы свежая арка не просела.

.

.

.

В первую очередь делаем пятки арки, на которые будет опираться арка.

Но тут возникает один нюанс. Чтобы сделать такую красивую пятку необходимо чуть – чуть подрезать две кирпичины, чтобы арка села немного ниже.

Подрезаем болгаркой одну кирпичину на обрамлении окна (горизонтальную) и одну на деревянном шаблоне. Тоже самое делаем и для второй пятки слева. Ничего сложного.

Если ни чего не подрезать, то тогда тела кирпича не хватит и в самом уголку пятки (снаружи) возникнут маленькие треугольники.

.

.

.

Прежде чем начать строить арку необходимо рассчитать количество кирпичей которое пойдет на арку, чтобы не подрезать кирпич, а чтобы он весь был целым. Так как у нас арка очень большая то мы можем с легкостью сыграть на швах, а именно сделать их чуть толще или чуть тоньше.

Мы также можем сделать четное или не четное количество кирпичей если это необходимо. Обычно это высчитывается если необходимо вставить по середине арки корону (три кирпича), тогда необходимо уложить не четное количество кирпичей.

Так же желательно делать на больших арках не очень толстые швы. Нижний шов, там где касается кирпич деревянного шаблона толщина шва желательна  от 3 мм до 6 мм. Итак промеряем рулеткой верх шаблона и видим, что помещается 45 кирпичей (не считая пяток). Толщина шва (внизу) 5 мм.

Если необходимо, то мы можем уменьшить толщину шва всего на 1,5 мм и втиснуть еще одну кирпичину в арку (46 штук). Или наоборот увеличить толщину шва на 1,5 мм и уменьшить количество кирпичей в арке на одну штуку (44 кирпича). Визуально будет красиво и так и так.

После того как все посчитано отмечаем на шаблоне с помощью рулетки и карандаша риски через каждые пять кирпичей. Эти риски помогут соблюдать порядовку и уложить такое количество кирпича в арку, которое мы решили.

Строим арку от пяток к центру, придерживаясь отмеченных рисок через пять кирпичей.

По середине кладем последнюю кирпичину называется замочной.

Особое внимание необходимо обратить на заделку последнего шва в замочной кирпичине, чтобы он был качественно заделан.

Чтобы снять шаблон в тот же день необходимо арку обжать лицевым кирпичом.

Важный момент:самое слабое место это возле арки. Так как в стене большой проем (ворота), то он ослабляет стену.

Обратите внимание, что на большинстве старых зданий (одно и пятиэтажные) под окнами, в проемах на наружных стенах почти всегда трещины. Большие окна и приемы ослабляют стену.

По этому для прочности мы закладываем над аркой в кирпичную кладку арматуру, диаметром 6 мм. Всего над аркой у нас три ряда кирпича и в каждый ряд можно заложить по одному хлысту арматуры ( 6 мм). Длина арматуры от пилястры до пилястры.

Так как арматура гладкая (не имеет ребер), то она слабее цепляется в кирпичной кладке. По этому лучше всего концы арматуры загнут (как буква “п” с хвостиком).

Теперь интересный момент:обратите внимание, что над аркой желтоватый кирпич (прямой) резанный. То есть 7 светлых кирпичей по середине, над аркой, в каждом ряду отрезаны болгаркой и имеют размер 220 мм. Это по тому, что я ошибся, когда закладывал внизу ворот кирпич (под вентиляцией).

Когда мы начали обжимать арку, то над ней получилась не кратность – чекушка 50 мм. Если бы мы не отрезали в каждом ряду по семь кирпичей, то над аркой получилась бы маленькая чекушка размером 50 мм, а это не допустимо, так как это сразу бросается в глаза.

Так как расстояние между пилястр не кратно целому кирпичу, то над аркой необходимо было сделать не чекушку (50 мм), а трехчетверку (170 мм). Но если бы мы заложили в каждом ряду над аркой одну трехчетверку, то это тоже бросалось бы в глаза.

Планировалось сделать над аркой в каждом ряду не одну трехчетверку, а к примеру три, чтобы не так было заметно.

Резюме: уверен, что вы не заметили на первой (верхней) фотографии того, что кирпич над аркой резанный. Благодаря этой не большой хитрости (подрезка кирпича) можно исправить недостатки в кладке стен, чтобы не было чекушек и визуально все было красиво.

Чем больше отрежете трехчетверок, тем меньше будут заметнее недостатки лицевой кладки.

.

.

.

После того как мы построили лицевую кирпичную кладку, необходимо связать забутовочнуюю кладку внутри гаража, между собой ж/б поясом.

Лицевая арка снаружи выступает на 40 мм, а во внутрь заходит на 90 мм. К сожалению над самой аркой мы не можем сделать утепление стены.  Все наружные стены гаража утеплены мин ватой, но над аркой не получается, причину рассмотрим ниже:

Ворота для этого гаража будут автоматические, секционные, подниматься вверх. Полотно ворот – сэндвич панель с утепление внутри.

На фото выше мы видим над аркой забутовочный кирпич в углах – это мы сделали для выравнивания. Так как этот забутовочный кирпич над аркой будет виден (когда ворота открыты) его необходимо облицевать или плиткой или штукатуркой под покраску.

Поэтому мы немного утопили забутовочный кирпич, чтобы облицовка (плитка или штукатурка) была заподлицо с лицевой кладкой (дальше будет понятнее).

На фото выше вы видите, что каркас из арматуры обрывается над аркой, но разрывать пояс нельзя! По этому мы ставим над аркой вместо каркаса, вертикально сетку из арматуры.

Сетку над аркой делаем из той же арматуры, что и каркас диаметром 12 мм. В каркасе у нас четыре жилы ребристой арматуры, в сетке мы делаем тоже четыре жилы, но вертикально.

Ставим опалубку над аркой:

Заливаем бетоном. Марку бетона делаем по прочнее 200.

 Снимаем опалубку через 2 – 3 дняВ итоге получился прекрасный ж/б пояс. Над аркой пояс ни чем не хуже пояса на стенах. Верх гаража хорошо связан.

.

Для чего мы утопили ж/б пояс над аркой?

Дело в том, что в эту нишу будет заходить полотно ворот и при закрывании прилегать к акре и нише. Если над аркой делать ж/б пояс такой же как и на стенах, то тогда не закроются ворота.

Второй вариант: можно сделать ж/б пояс такой же ширины как и на стенах, то тогда его (ж/б) необходимо делать выше на 300 мм. Тогда необходимо задрать вверх весь гараж на 300 мм, а это лишний перерасход.

Перекрытие гаража будет деревянное, крыша тоже деревянная, а кровля металлочерепица.

.

В итоге у нас получилась красивая и прочная арка над воротами гаража. В лицевой кладке арка связана арматурой и внутри связана ж/б поясом.

Сегодня в этой статье вы узнали как сделать арку своими руками.

Gated Garden Arch – Etsy.de

Etsy больше не поддерживает старые версии вашего веб-браузера, чтобы обеспечить безопасность пользовательских данных. Пожалуйста, обновите до последней версии.

Воспользуйтесь всеми преимуществами нашего сайта, включив JavaScript.

Найдите что-нибудь памятное, присоединяйтесь к сообществу, делающему добро.

( 59 релевантных результатов, с рекламой Продавцы, желающие расширить свой бизнес и привлечь больше заинтересованных покупателей, могут использовать рекламную платформу Etsy для продвижения своих товаров. Вы увидите результаты объявлений, основанные на таких факторах, как релевантность и сумма, которую продавцы платят за клик. Узнать больше. )

Конструкции арочных и прямых ворот

Когда вы пытаетесь представить свои идеальные ворота для дома или ранчо, легко увлечься и перегрузиться всеми вариантами. Но решение о том, хотите ли вы дугообразную или прямую конструкцию, является фундаментальным первым шагом.



Факторы, которые могут повлиять на форму ваших ворот, включают ваши предпочтения, домашний стиль, природные особенности собственности и стоимость. Давайте обсудим каждый из них, чтобы помочь вам определиться с идеальным дизайном ворот.



ПРЕДПОЧТЕНИЕ

Это только я, или кто-то еще беспокоится о том, чтобы сделать ошибку? Или парализована заботой о том, что думают другие люди? Я так много делаю, что забываю о том, что мне нравится!



То, что вы предпочитаете, должно влиять на дизайн ваших ворот. Не забывайте, что это действительно может быть так просто.

Один клиент не мог определиться с желаемой формой ворот. Мы попросили ее рассказать нам о чем-то, что ей понравилось, и она подарила нам вазу для вдохновения. Получившийся дизайн ворот дополнял ее домашний стиль.



Кстати, обычно так это и работает. Редко, когда у вас будут предпочтения, которые обычно не соответствуют вашему домашнему стилю. Итак, расслабьтесь. Просто будьте в состоянии каким-то образом сообщить о том, что вам нравится, вашему дизайнеру.



ДОМАШНИЙ СТИЛЬ

У меня нет ни одного примера построенных нами ворот, где домашний стиль каким-либо образом не влиял на дизайн ворот. Тем не менее, я могу вспомнить времена, когда это было основной движущей силой дизайна. Это может быть случай для ваших идеальных ворот, поэтому позвольте мне показать вам пару примеров.

Порт-Кошер определил размер и форму этих ворот. Детали ворот дополняли общий внешний вид дома в средиземноморском стиле



Простая арка с низким колоколом выглядела здесь лучше всего из-за ее контраста с прямыми линиями этого дома в современном французском стиле. холмы или пруды. Использование арочного или прямолинейного дизайна может повысить визуальную привлекательность заветной функции собственности.



Арочная конструкция может использоваться для обрамления красивого старого дуба. Или стойке из высоких сосен может потребоваться существенный прямолинейный дизайн, чтобы выделиться.

Сфотографируйте вход в вашу собственность и любые особенности, которые вы хотите выделить, чтобы обсудить их с кем-либо, кто проектирует и строит ваши ворота.



СТОИМОСТЬ

Чтобы вы знали, изготовление арок требует дополнительных затрат. Это потому, что арка — это дополнительный этап в процессе изготовления, который включает в себя использование дополнительных машин и рабочей силы.



В зависимости от конструкции и металлопрофиля арки бывают либо механически вальцованными, либо коробчатыми. В большинстве случаев прокатка обходится дешевле, чем коробчатая рама. Тем не менее, есть ограничения на то, что можно катить.



ПРОКАТКА

Большинство металлических трубных профилей квадратного, круглого или прямоугольного сечения могут подвергаться механической прокатке в зависимости от радиуса арки и толщины металла. Толщина должна быть достаточной, чтобы предотвратить коробление или сминание.

4″ x 2″ катаная труба прямоугольного сечения

Коллектор 8″ x 8″ из трубы квадратного сечения



КОРОБКА

Для снижения веса ворот и предотвращения коробления металла на арочной конструкции большего радиуса, чем позволит прокатка, используем технику коробчатого обрамления металла. В этом методе мы свариваем края для создания нестандартных арок более объемных конструкций.



Коробчатая арка

Помимо создания конструкции ворот арочной формы, мы используем коробчатую раму для скругления некоторых углов. Здесь мы использовали эту технику, чтобы добавить интересную арку к верхним углам этих ворот.



ВЕС ВОРОТ НОМЕР

Наши клиенты хотят, чтобы изготовленные на заказ ворота были красивыми, но в то же время они хотели, чтобы они выглядели солидно и надежно. Итак, у нас есть большой спрос на массивные и/или внушительные ворота.
