Что такое нагель по бетону

Такие шурупы чаще всего используются для крепления тяжелых конструкций — рам, косяков дверей, шкафов, полок, ограждений, радиаторов отопления и других коммуникаций. Шуруп крепко удерживается за счет неравномерной двухзаходной резьбы и насечек по всей длине. Такая форма обеспечивает надежную фиксацию даже в бетонной стене. На головке шурупа расположены насечки для раззенковки.

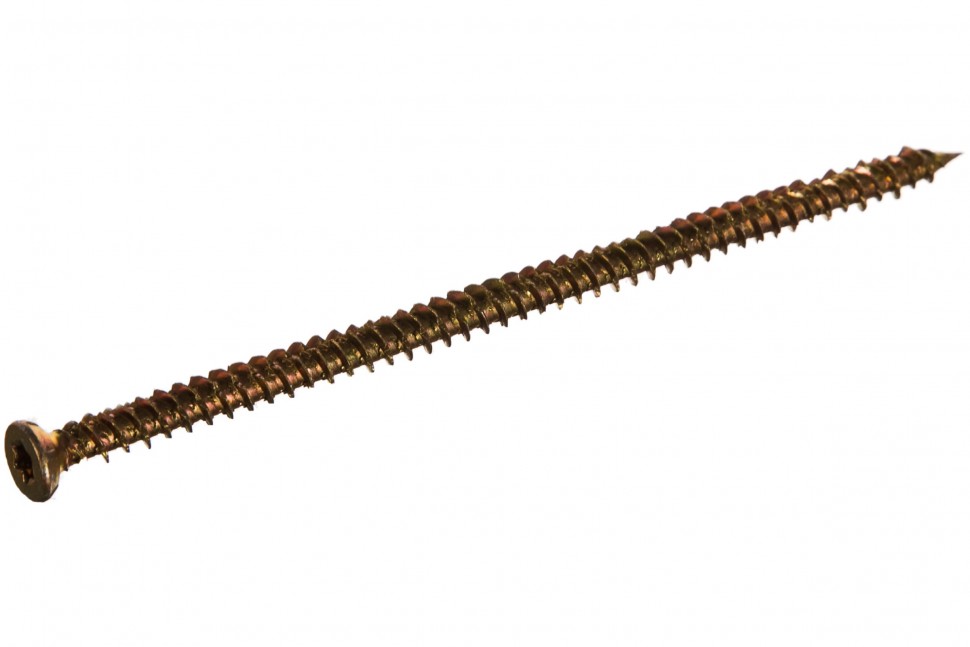

Нагель по бетону выглядит как удлиненный саморез с резьбой по центру. С одной стороны головка с шестигранным пазом, с другой стороны — острой конец. Для их изготовления используют углеродистую сталь с защитным оцинкованным или анодированным покрытием, что обеспечивает защиту от коррозии и других воздействий. Для ввинчивания используются биты TORX Т30.

[irp]

Крепления могут использоваться повторно, что является большим преимуществом для временных конструкций. Их выбирают за низкую цену, устойчивость к влажности и нагрузкам и надежную фиксацию предметов независимо от материала.

Шипы для фиксирования бруса: какие выбрать и для чего?

Самыми востребованными являются шканты, созданные из твердых сортов древесины. Максимально прочными вариантами выступают шипы из дуба либо березы. Их не представляется возможным деформировать, согнуть, сломать. Однако существует одно условие. Они должны быть правильно зафиксированы. Какова их форма и размеры? Оптимальное решение – детали округлых контуров. Их длина не должна превышать 25 мм. Деревянные нагели обязаны быть гладкими, ровными не только в точке монтажа, а по всей поверхности. Именно такие гвозди гарантируют максимально долгий срок службы.

Установка шкантов в брус – это обязательное правило для брусовых и бревенчатых конструкций. Шипы из березы являются самым распространенным вариантом. Такие нагели не могут стать аналогом саморезов или примитивных гвоздей. Если их использовать, то гарантировать устойчивость и надежность сооружения невозможно. Также стоит отказаться от применения арматуры. Металлические версии могут привести к ряду негативных последствий, что объясняется непосредственным взаимодействием материалов с разными параметрами теплопроводности. К чему может привести использование нагелей из металла? Это может быть:

образование конденсата;
покрытие поверхности шипов ржавчиной;
загнивание всего слоя древесины.

Разновидности нагелей по бетону

Форма головки

Потайные. Плоская шляпка, которая позволяет закручивать шуруп вглубь конструкции, не оставляя выпуклости на поверхности. На головке имеются крестообразные шлицы. Есть насечки для раззенковки.
Прямоугольные. Имеют форму крюка. Может быть округлого типа.
Шестигранные. Резьба находится внутри с крестообразной шлицей. Для этих видов используются рожковые и накидные ключи.

Шпилька. Имеется гаечный резьбовой сгон.

Вид головки влияет на способ вкручивания нагеля в бетонную стену. Шуруп с крюком или шпилькой монтируются только с предварительно высверленным отверстием. Остальные типы допускается вкручивать непосредственно в стену.

Тип покрытия

Зачерненные. Саморезы черного цвета с оксидированным покрытием. Применяются только для помещений с нормальной влажностью. На улице или в подвалах его не применяют.
Омедненные. Желтого цвета. Чувствительны к различным воздействиям. Используются только при работах внутри помещения.
Оцинкованные. Серебристого цвета. Могут использоваться внутри и снаружи. Не разрушаются и не деформируются.

Нагель используют там, где другое крепление невозможно: основание слишком хрупкое, или монтаж вызывает определенные трудности.

Применение

Применение нагеля для бруса весьма ограничено. С его помощью выстраиваются деревянные здания. Именно поэтому особенности монтажа связаны с укладкой бруса или бревна. Отверстия для крепления просверливают сверху бревна насквозь, а снизу – лишь наполовину. Гнездо выполняется вертикально.

Брус должен скользить по стержню в процессе усадки. Отверстия должны быть расположены по центру. Нагель для бруса обычно устанавливается с отступом от угла в 50 см. Остальные отверстия проделываются в шахматном порядке. Минимальное расстояние между ними должно составить 150 см.

Сверло под нагель: нужно ли

Перед вкручиванием крепления в стену из бетона необходимо высверлить отверстие. Для этого используют сверло диаметром 6 мм. Ширина и длина отверстия должны быть меньше, чем сам нагель на 15-20%. Если в работе используется электродрель в режиме сверления, то подойдет универсальное, либо специальное сверло по бетону.

При использовании ударной дрели или перфоратора применяют сверло, у которого имеется канавки, расположенные на цилиндрической поверхности. Для керамзитобетона, пено — или газобетона сверлить предварительное отверстие не нужно. Это делается для того, чтобы создать полное контактирование шурупа с бетоном.

Т-образные виды соединений бруса и бревен

У соединение с остатком есть три вида рубки:

В обло «в чашу»
В охлоп
В охряп.

Угловые соединения бревен «в обло» делается так:

В полдерева
Заоваленый гребень
В курдюк.

В полдерева – соединить легко. Для достижения устойчивости закрепления в венце делают продольный паз. В паз предварительно заполняем утеплителем.

Заоваленный гребень – крепление с остатком, тут на донышке чаши делают маленький гребень овальной формы, важно чтобы он точно повторял форму укладочного паза. В этом варианте продольный паз вырубается не с верху а с низу бревна. В курьдюк – более сложен в техническом исполнение

[irp]

На дне чаши вырубается небольшой выступ (курьдюк), который располагают вдоль венца и поперек чаши.

В свою же очередь на нижней части выпиливается выемка, которая по форме совпадает с выступом (смотрим рисунок:)

В курьдюк – более сложен в техническом исполнение. На дне чаши вырубается небольшой выступ (курьдюк), который располагают вдоль венца и поперек чаши. В свою же очередь на нижней части выпиливается выемка, которая по форме совпадает с выступом (смотрим рисунок:)

В охлоп – этот тип соединения почти тоже самое что мы описали выше («в обло» ). Отличается лишь тем, что чаша рубиться сверху, а не на нижней части венца. Название в охлоп появилось из-за характерного хлопка при накатывание бревна в заготовленный угол.

Кроме надежной вязки углов деревянного здания, очень важно обеспечить качественную продольную стыковку бруса или бревен, из которых состоят венцы. Для бруса чаще всего используют наращивание с помощью прямого или накладного замка. Для дополнительного усиления накладного стыка используют вертикальные нагели или шпонки

Для дополнительного усиления накладного стыка используют вертикальные нагели или шпонки.

Кроме этого продольное соединение венцов удобно делать «в полдерева», срезая часть торца у соединяемых брусьев. Для повышения жесткости стыка в зоне контакта нужно поставить два шипа-нагеля.

Соединение коренным шипом также вполне приемлимо для продольного наращивания брусьев.

Хорошо сопротивляется силам продольного растяжения, возникающим при усушке деревянных венцов, комбинированное соединение «в полдерева», на верхнем выступе которого сделан «ласточкин хвост».

Если вам такая рубка кажется слишком сложной, то выполните продольное соединение венцов обычным ласточкиным хвостом, который надежно фиксирует наращиваемый брус и бревно.

1. Замочный паз на коренном шипе

2. Прямой паз на коренном шипе

3. Уже знакомый нам «ласточкин хвост»

Как закрутить нагель в бетон

Перед монтажом конструкции необходимо рассчитать нагрузку. Сделать это довольно просто, так как диаметр у шурупов стандартный. Легкие предметы, такие как настенные полки, можно крепить на нагели длиной 72 мм. Для тяжелых и объемных предметов шуруп выбирается индивидуально.
Перед сверлением необходимо зачистить поверхность стены. На поверхности выполняется разметка будущих креплений. Перед разметкой нужно убедиться, что она не попадает в место прохождения арматуры или проводки. Между точками креплений не должно быть более 60 сантиметров, при установке окон — шаг не больше 70 сантиметров. От края стены отступают 5-6 сантиметров.
Глубина высверленного отверстия должна быть чуть больше длины нагеля. Если отверстие недостаточно глубокое, можно использовать металлический штырь, чтобы добиться нужной глубины. При монтаже недопустимы отклонения от оси сверления, держать дрель необходимо строго перпендикулярно стене. Отверстие очищается от пыли с помощью шомпола или строительного пылесоса.

При отсутствии инструмента для высверливания предварительного отверстия используют просто сверло. Его забивают в стену молотком. После нескольких ударов проворачивают и забивают снова, пока не получится отверстие необходимого размера.
При вкручивании нагеля в бетон не советуют использовать шуруповерт. Так как сам шуруп довольно хрупкий, он может не выдержать чрезмерной затяжки и нагрева, который образуется в процессе работы электроинструмента. Для монтажа используют простую отвертку. Если возникают проблемы с вкручиванием, то лучше взять молоток. При вкручивании шурупа в стену из пористого бетона, монтаж необходимо выполнять аккуратно.

Разница между деревянными и металлическими гвоздями

На различных строительных форумах часто задают вопрос: можно ли деревянный нагель для бруса заменить металлическими гвоздям или стержнями. Несмотря на то, что с металлическими гвоздями работать легче, такая замена недопустима по следующим причинам:

Основное назначение нагельных соединений – сопротивление сдвигающим силам за счет упругости, металлический гвоздь массового производства такими свойствами не обладают;
Металлический крепеж образует жесткую сцепку деревянных деталей, такое скрепление препятствует процессам усадки и может привести к перекосу стен, способствует образованию щелей и трещин;
При забивании, гвозди разрывают древесные волокна, образуются глубокие внутренние трещины, в совокупности с металлом это способствует образованию мостиков холода.

Вывод

Из статьи вы узнали, что бетон считается одним из самых практичных материалов для размещения на его поверхности различных элементов. Для этого используют металлические изделия в виде саморезов, анкеров и, конечно, нагелей, которые отличаются от других возможностью вкручивания в стену потолок или пол без предварительной подготовки посадочного отверстия.

[irp]

Последний имеет различную форму головок и применяется для наружных и внутренних работ. Видео в этой статье поможет найти вам дополнительную информацию по этой тематике.

Нагель что это такое и какой он бывает, фото, видео,

Нагель, от немецкого Nagel, означает всего-навсего «большой деревянный гвоздь». Действительно, историки утверждают, что самые первые Nagel, точнее Ноlznagel, известны с 16-го века (Австрия, Лихтенштейн) и выглядело это крепежное изделие как заостренный грубый деревянный штырь. Но определение нагеля в технике и строительстве намного шире обычного гвоздя, и нагельные соединения очень востребованные в различных областях – ремонте и декорировании, мебельном деле, на стройке и в быту. Крепеж нагелем — элементом, который выдерживает сильные нагрузки и работает на изгиб, кручение и сдвиг, при этом обеспечивая стыкуемым элементам достаточную подвижность, чтобы деформации не стали критическими – уникален и достоин подробного рассмотрения. Нагели бывают круглыми, квадратными, прямоугольными, пластинчатыми, в виде струн и труб, с пружинными узлами для компенсации усадок в срубах; по материалу — из металла, пластика и дерева.

Очень часто нагели упоминают в связи с рублеными домами, есть и еще одно отечественное название нагеля – кукс, эти виды нагелей отличались продольным или винтовым рифлением, что давало большую плотность и связь в соединении. При соединении импостов и углов оконной рамы из дерева в старину ставили не угловые пластинки, как в наше время, а нагели (куксы) в натяг, очень плотно и со столярным клеем – стык получался прочным и отлично сопротивлялся сдвигу и «выворачиванию», при этом соединение было невидимым, так как конец кукса не утапливался в дерево, а снимался заподлицо стамеской. Мебельщики знают нагели очень сложных форм – многоугольные, звездчатые, потайные. Нагель для бетона, кирпича, камня похож на обычный шуруп, но лишь на первый взгляд: у металлического нагеля для бетона есть конструкционное отличие от шурупа и самореза: это специфическая неравномерная нарезка для усиления фиксации.

Стальной нагель может и не иметь резьбы и представлять собой стержень со шляпкой или без нее, с заточенным наконечником. Нагели для бетона используют при монтаже ж/б, каменных, кирпичных и др. конструкций, если крепление другого типа невозможно.

Фома и разновидности нагеля

Нагель – что это такое? В переводе с немецкого просто «гвоздь». Изначально так назывались деревянные гвозди, используемые для крепления брусьев и бревен при строительстве домов. Деревянные гвозди иногда используются и сейчас, но у них есть серьезные минусы: недостаточная прочность, подверженность гниению.

Кроме того, деревянные крепежные элементы подходят только для соединения деревянных деталей. Железный нагель для бетона универсален: им можно крепить металл, дерево, пластик к бетону, кирпичу, камню, пеноблокам и т.д.

Сегодня в строительстве широко распространен турбошуруп металлический. Это оцинкованный стальной саморез с неравномерно нанесенной резьбой (неравномерная резьба лучше сопротивляется выталкиванию при усадке конструкции). С изнанки у шляпки конический скос и есть насечки для раззенковки. Сверху шляпка чаще всего плоская, шлиц – крест или звездочка.

Шурупы металлические

Другие формы:

коническая головка с крестообразным шлицем;
шестигранная полая с внутренней резьбой и крестообразным шлицем;
головка с прямоугольным или округлым профилем;
саморез по бетону в форме шпильки с резьбовым сгоном под гайку и др.

Стандартный диаметр нагеля – 7,5 миллиметров. Наиболее востребованы шурупы длиной от 5,2 до 20,2 см. Могут применяться с дюбелями и без них.

Дюбель-гвоздь

Задачи, которые решаются нагелем

Всегда считалось, что традиционное деревянное зодчество на Руси обходилось «без единого гвоздя». Но даже потомственные мастера высшего пилотажа кое-что используют. Это — нагеля.

Если быть более точным, то нагели, которые также называются «шкантами» — это не совсем крепёж в традиционном понимании. Всё дело в том, что шкант работает иначе, чем например, гвоздь, винт или штифт.

Для его установки в каждом элементе собираемой деревянной стены через 1,5-2 метра сверлятся отверстия, по диаметру сопоставимые с сечением нагелей (чтобы нагель заходил без излишних усилий). Сверление осуществляют строго вертикально и строго по оси стены.

Отверстия эти проходят насквозь через только что установленный брус (или бревно) и почти полностью – через брус/бревно, что располагается ниже. Нужно отметить, что существует технология, когда прошивается не два, а три венца.

Затем шканты забивают в эти отверстия и добойником притапливают на 3-5 сантиметров, чтобы по мере усадки дома, шканты не упирались в вышестоящий брус/бревно.

Установленный на своё место нагель не скрепляет и не стягивает брёвна или брусья между собой. Он служит закладным элементом, который не даёт венцам перемещаться друг относительно друга. К горизонтальному сдвигу и «выворачиванию» брёвна склонны во время усадки сруба, так как при потере влажности древесину начинает коробить. То есть нагель, позволяет сохранить стену ровной, но при этом он не должен препятствовать свободному вертикальному ходу элементов стены, чтобы венцы не подвисали, и впоследствии не образовывалось щелей между венцами.

Схема размещения нагелей в срубе

Ещё раз подчеркнём: одним из самых главных условий правильной работы нагеля является чёткое соответствие диаметра крепежа – диаметру высверленного посадочного места.

Нюансы изготовления

Кроме формы шурупы по бетону имеют и другие различия. По виду защитного антикоррозийного покрытия нагелябывают:

оцинкованными. Этот вид подходит для большинства строительных операций: внутренние работы, фасадные работы, подвалы, кровли и т.д.;
омедненными или зачерненными. У обоих видов пониженная устойчивость к влажности, они непригодны к использованию на фасадах и в подвалах. Применяются для внутренних работ в сухих помещениях.

Пример, как могут варьироваться размеры нагеляпод сверло 6 мм:

наружное сечение – 7,35-7,65 мм;
диаметр с резьбой – 6,3-6,7;
шаг резьбы – 2,55-2,75;
внутреннее сечение без резьбы – 5,15-5,45;
высота головки – 2,8-3,2;
диаметр шляпки – 10,82-11,82;
глубина шлица Torx 30 – 2,3-2,7;
длина стержня – 50-184.

Формы нагелей

Деревянные нагели: проверенно временем

Традиционно при строительстве срубов использовались деревянные шканты. Деталь изготовлялась из древесины с высокой прочностью – дуба, березы, бука. Отдать предпочтение этому варианту крепежа рекомендуется по таким причинам:

предотвращение деформации бруса при дальнейшей эксплуатации;
равномерная усадка стен дома;
устойчивость к короблению, перепадам температур.

При покупке детали следует обратить внимание на ее качество. Древесина нагеля должна быть хорошо просушенной, не иметь следов плесени. Забивать изделие в отверстия следует киянкой.

Выбор метизов и расчет необходимого количества

Применение шурупов-нагелей:

крепление ПВХ-окон;
деревянных окон;
дверных рам;
металлопрофилей для гипсокартона;
навешивание полок, зеркал, картин;
крепление к фасадной стене обрешетки для вентилируемого фасада и т.д.

Нагель по бетону выбирают исходя из ожидаемой нагрузки на него. Для нагрузки 100 кг подходящая длина шурупа – 15 см. Для 10 кг достаточно 7 см.

Обычно шаг между шурупами от 7 до 10 см. При монтаже ПВХ-окон максимальный шаг – 6 см. Расстояние от края/угла зависит от вида работы. Например, окна крепят в 5-6 см от края рамы или дальше.

Зная шаг, несложно подсчитать необходимое количество крепежных элементов: разделить периметр конструкции на расстояние между соседними шурупами.

Металлический штырь

Металлический крепеж представляет собой прут, который применяется намного реже. Этот факт остается правдивым, несмотря на долговечность и более высокую прочность таких изделий. Среди основных недостатков следует выделить высокую прочность крепления, которая исключает сдвиг древесины.

Но металлические нагели имеют множество плюсов, а именно:

неизменность размеров;
способность противостоять короблению верхнего слоя материала;
облегченная установка.

Что касается первого фактора, то этого нельзя сказать о деревянных нагелях, которые при высыхании будут выходить из отверстий. Если для вас важным моментом является простота монтажа, то вы выберете металлический крепеж, так как при его установке возможно использование пружинных стяжек, что упрощает строительство. Но металл имеет высокую теплопроводность, что непременно становится причиной возникновения мостиков холода.

Древесину такой крепеж удерживает чрезвычайно жестко, тогда как разница в теплопроводности становится причиной появления конденсата в тех местах, где был осуществлен крепеж. Обычно металлические штыри обладают рифлеными поверхностями, что влечет повреждение материала. Для того чтобы добиться положительных результатов, довольно часто строители комбинируют описываемые выше крепежи.

Особенности монтажа

Как пользоваться нагелями:

Приложить к поверхности конструкцию, которую требуется зафиксировать, выровнять по уровню и разметить сквозь крепежные отверстия точки крепежа на поверхности.
Просверлить отверстия. Диаметр сверла должен быть примерно на 15 % меньше, чем сечение шурупа, чтобы тот закрепился прочно.
Вычистить пыль из пробуренных отверстий.
Приложить конструкцию снова и завинтить шуруп нагель. Размеры и форма насадки шуруповерта/отвертки должны соответствовать размерам и форме шлица.

Крепление металлопрофильных листов

Сверло под нагель: нужно ли

Крепление к стене

Для бетона шуруп подбирается достаточно короткий, т. к. рекомендованная глубина введения метизов в такие конструкции — 45 мм. Для сравнения, в кирпичной стене отверстия более глубокие — до 55 мм. Для ячеистого бетона рекомендована глубина до 75 мм. Чем менее прочным является материал, тем крупнее должен быть крепеж. По такому же принципу располагают шурупы. Если структура материала рыхлая, то отверстия делают в стене в конструкцию как можно дальше друг от друга.

Когда изучается вопрос, как пользоваться таким крепежом, необходимо оценить состояние конструкций. Прочность обеспечивается, если стена не разрушается. Бетон не должен осыпаться, при наличии трещин надежность конструкции снижается. В этом случае применение наиболее крупного нагеля не обеспечит требуемый результат.

Когда начинают работы, определяют участок для установки первого шурупа. Например, необходимо отступить от угла не менее 60 мм. Если нарушить это правило, степень прочности крепления снизится. Под воздействием существенной нагрузки конструкция начнет разрушаться. Это приведет к обрушению элемента, который был зафиксирован на саморезе в бетоне.

Рекомендации по применению нагеля:

работы выполняют по заранее составленному проекту;
на конструкции выполняется разметка;
подготавливают отверстия, при этом необходимо следить, чтобы цемент не осыпался, сколов тоже не должно быть;
если материал пористый, оказывать давление на инструмент при введении шурупа в бетонный массив нельзя, т. к. при этом есть риск повредить структуру, в результате саморезы не будут держаться, конструкция деформируется со временем или сразу же, как только на крепеж будет оказано повышенное давление.

В процессе работы возникает много нюансов, которые следует учитывать.

Монтаж начинают с подготовки инструмента. Понадобится шуруповерт, дрель или отвертка, саморезы по бетону, перфоратор, емкость, наполненная водой.

Инструкция по выполнению работ:

Чтобы предотвратить образование сколов, нужно зачистить поверхность. Если конструкция с дефектами, можно выровнять ее с применением цементных составов, штукатурки.
Определяется нагрузка на крепеж. На основании этого подбирают сверла нужной длины.
Работы начинают после разметки участка.
Бетон — плотный, прочный материал. При сверлении инструмент будет греться. Чтобы его охладить, используют воду. Альтернативный вариант — масло.
Если не удается рассверлить бетон до требуемой глубины, используют молоток. Нужно несколько раз ударить по голове самореза. Однако этот метод применяется, когда на крепеж не будет оказывать воздействие существенная нагрузка.

Техника безопасности при работе

Оборудование для сверления отверстий отличается сложной эксплуатацией, существенным весом. Работать с ним нужно осторожно. Кроме того, по мере выполнения отверстий в бетоне под нагель твердые частицы разлетаются в разные стороны.

Чтобы обезопасить себя, нужно соблюдать правила:

работать с электроинструментом в перчатках не следует, т. к. материал может зацепиться за сверло, что приведет к травме;
используют защитные очки, одежда должна быть закрытой, что позволит избежать травмы, полученной осколком бетона;
сверло периодически охлаждают — погружают в воду;
рядом с участком, где проводятся работы, не должно быть детей, животных.

Если пыль или твердые фракции попали в глаза, слизистые оболочки, нужно промыть проточной водой, обратиться к врачу.

Из какого материала изготовлен шуруп по бетону

Крепеж по бетону изготавливается из различных материалов с повышенным запасом прочности. Саморез, завинченный в бетонный массив, обеспечивает надежную фиксацию. Он не деформируется под воздействием нагрузок.

Для изготовления нагеля для бетона используются следующие материалы:

углеродистый металл, представляющий собой сплав железа с углеродом;
нержавеющая сталь, в составе которой присутствуют легирующие элементы;
медно-цинковый сплав, который называется латунью.

Вкручивание нагеля в бетонное основание ключом

В большинстве случаев шуруп для бетона изготавливается из углеродистого металла, прочность которого позволяет метизу не деформироваться при завинчивании в твердый бетонный массив.

Итог

Сборка бруса на нагеля из твердых пород дерева – наиболее выгодный и оптимальный выбор, когда требуется надежно соединить конструкцию строения. Такой элемент крепления способен обеспечить прочностью и долголетие возведения, а также устранить возможность появления деформаций дерева. Использование такого крепежного элемента незаменимо, ведь он дает возможность не допустить вероятности смещения венцов сруба, что может иметь место вследствие усадки в период эксплуатации. В таком случае усыхание древесины осуществляется равномерно, благодаря чему поддерживается целостность стен домов.

Видео описание

Наглядно про нагели смотрите в видеоролике:
Установка нагеля – достаточно незамысловатое дело. Его забивают в отверстие, но не полностью, чтобы не создать трещину в брусе. Штырь обязан входить в готовое отверстие без излишнего затруднения, чтобы усадка дерева в дальнейшем проходила свободно. Расстояние, которое оставляют между креплениями, необходимо рассчитывать исходя строительной документации. Установку производят в шахматном порядке. Перед монтажом крепления, его смазывают особым строительным клеем, после чего забивают киянкой.

Сверление отверстия под нагель Источник sruboff.org

Виды и формы

Нагели производятся с разным сечением:

Прямоугольные.
Квадратные.
Круглые.

Безусловно, в большинстве случаев применяют крепления круглой формы, потому как под квадратное сечение сделать отверстие довольно затруднительно. По виду нагели делятся на: деревянные и металлические.

Формы нагелей для монтажа брусового дома Источник kamtehnopark.ru

Металл – не совсем выгодно

В том случае, если выбор был отдан металлическому варианту крепления, то он может быть произведен из арматуры или же будет полый внутри. Такой материал новичку покажется достаточно сложным в работе с ним, а помимо этого, есть вероятность навредить недешевому брусу. Именно по этим причинам и предпочитают работать с деревянным крепежом. Также металлический вид нагеля по стоимости обходится дороже, что делает его не совсем подходящим вариантом при постройке конструкций из дерева.

Дерево – лучший выбор

Готовые деревянные нагели для бруса должны быть выполнены из сырого материала, а также обязательно их нужно пропитать специальным средством, не допускающим возможности гниения.

Что такое дюбели? его 4 шага размещения и преимущества

Инженер Рамиз | 5 июня 2020 г. | Стальные ноты | Комментариев нет

СОДЕРЖАНИЕ

1 ДОБЕЛЬНЫЕ БАРЫ
- 1,1 Размер баров для дюбелей:
- 1.2 Целью баров для дюбелей:
- 1.3 Размещение баров для придурок:
- 1.4 Проблемы установки:
- 1.5.0010

Дюбельные стержни представляют собой небольшие стальные стержни, которые используются для создания механического соединения между плитами без ограничения горизонтального движения швов, и эти стержни в основном используются в соединенных гладких бетонных покрытиях для восприятия дополнительных напряжений и нагрузок.

Позволяя откидной плите принять на себя часть нагрузки до того, как нагрузка фактически превысит ее, они повышают эффективность передачи нагрузки и уменьшают деформацию стыка и напряжение в откидных плитах и подходе.

Обычно в бетонных покрытиях используются дюбели, представляющие собой круглые стальные стержни. Чтобы передать нагрузку от производства на бетонную плиту или тротуар, дюбели оставляются для соединения любой плиты, колонны и тротуара. Диапазон длины дюбеля составляет от 45d до 50d, так как d — это диаметр стержня.

Размер дюбелей:

Размер дюбелей зависит от толщины покрытия, и в основном дюбели имеют длину 18 дюймов, диаметр от 1,25 до 1,5 дюймов и расстояние между ними 12 дюймов.

Штифты изготовлены из нержавеющей стали или покрыты эпоксидной смолой для защиты от коррозии.

Назначение дюбелей:

Существуют следующие цели дюбелей, такие как;

Штифтовые стержни используются для передачи нагрузки от одной плиты к соседней плите, и две последовательные плиты перемещаются вместе, что снижает ударную нагрузку, создаваемую плитой.
Эти стержни используются для уменьшения растрескивания углов и дефектов соединения.
Эти стержни используются для улучшения характеристик швов дорожного покрытия.

Размещение дюбелей:

Существуют следующие этапы размещения этих стержней, например:

Эти стержни всегда должны быть параллельны центральной линии.
По крайней мере, половина дюбеля может находиться с каждой стороны стыка или трещины, и для этого необходимо прорезать новый канал.
Для обеспечения возможности перемещения эти стержни размещаются поперек поперечных швов бетонного покрытия.
Чтобы ограничить сцепление с PCC, они вставляются на среднюю глубину плиты и покрываются связующим материалом. Затем дюбель помогает передавать нагрузки, позволяя расширять и сжимать соседние плиты.

При строительстве нового дорожного покрытия обычный подход к размещению дюбелей заключается в размещении 11 стержней на 12-футовой дорожке, начиная с первого стержня, расположенного в 12 дюймах от края тротуара, и, кроме следующего соседнего стержня, всех бары размещены 12 дюймов. Это изменено, чтобы разместить три или четыре дюбеля на каждой колесной дорожке для модернизации дюбеля.

Для перекрытий и колонн эти стержни также используются в железобетонных стенах двумя способами, например;

Метод 1; Перед заливкой бетона в позиции размещаются короткие стержни, и с точки зрения склеивания это самый распространенный и успешный метод. Что касается целей склеивания, то для этого не требуется химикат, поэтому он экономически эффективен.

Метод 2; В этом методе для прочного склеивания отверстия просверливаются в бетоне и заполняются химическим веществом Hilti, но этот метод является дорогостоящим из-за использования химического вещества Hilti. Когда мы забываем разместить распорки перед бетонированием, тогда применяется этот метод.

Проблемы с установкой:

Из-за неправильной настройки оборудования корзины для дюбелей повреждены, а стержни для крепления корзин отсутствуют или расположены неправильно.
Бетон вокруг стержней замешан слишком густо или плохо утрамбован.

Преимущества дюбелей:

Существуют следующие преимущества дюбелей, такие как;

Эти стержни уменьшают напряжения и деформации.
Эти стержни увеличивают несущую способность плит.
Эти стержни также увеличивают первоначальный срок службы дорожного покрытия.

Поделитесь этой информацией с друзьями и распространяйте любовь

сообщите об этом объявлении

Дюбельные стержни: назначение, размещение и преимущества

🕑 Время чтения: 1 минута

Дюбельный стержень представляет собой небольшой круглый гладкий стальной стержень, используемый для механического соединения любой бетонной плиты, колонны или дорожного покрытия без ограничения гибкости горизонтальный стык.

Эти стержни в основном используются в плоском бетонном покрытии со швами (JPCP) для поддержки повышенных напряжений и нагрузок, вызванных движущимся транспортным средством. Поскольку d — это диаметр стержня, диапазон длин дюбелей будет от 45d до 50d.

Два типа дюбелей: дюбели из нержавеющей стали и дюбели с эпоксидным покрытием.

Рис. 1: Штифт с эпоксидным покрытием Рис. 2: Штифт из нержавеющей стали

Содержимое:

Назначение дюбелей
Размер дюбелей
Размещение дюбелей
Преимущества использования дюбелей Недостатки
Часто задаваемые вопросы

Назначение стержней с дюбелями

Стержни с дюбелями служат для следующих целей:

Когда две плиты перемещаются вместе, ударная нагрузка, создаваемая плитой, уменьшается. Штифтовые стержни передают вес с одной плиты на соседнюю плиту.
Использование этих стержней уменьшает растрескивание углов и дефекты швов.
Благодаря этим стержням повышается производительность швов мощения.

Размер стержней для дюбелей

Стержни для дюбелей обычно имеют длину 18 дюймов, диаметр от 1,25 до 1,5 дюймов и расстояние между ними 12 дюймов в зависимости от толщины дорожного покрытия. Штифты покрыты либо эпоксидной смолой, либо нержавеющей сталью для предотвращения ржавчины.

Размещение дюбелей

Установка дюбелей включает следующие этапы:

Стержни должны находиться под постоянным углом 90 градусов к центральной линии.
Стык или трещина должны иметь не менее половины штифта с каждой стороны, и для этой цели необходимо вырезать новый канал.
Эти стержни обычно располагаются поперек поперечных швов бетонного покрытия, так как в этом месте происходят движения бетона.
Они размещаются ближе к середине плиты и покрываются связующим веществом, чтобы ограничить сцепление с PCC.
Дюбель способствует передаче нагрузки, что позволяет соседним плитам расширяться и сжиматься.
Стандартный метод размещения дюбелей при строительстве нового дорожного покрытия заключается в укладке 11 стержней на 12-футовой полосе, начиная с первого стержня, расположенного на расстоянии 12 дюймов от края тротуара, и всех последующих стержней, отстоящих друг от друга на 12 дюймов.

Рис. 3: Размещение дюбелей

Эти стержни также используются для плит и колонн в железобетонных стенах двумя различными способами:

Метод 1: Первый метод, который является наиболее популярным и эффективным с точки зрения склеивания, заключается в размещении коротких стержней в нужном месте перед заливкой бетона. Он недорогой, поскольку не нуждается в химическом связывании по причинам склеивания.

Рис. 4: Размещение дюбелей

Метод 2: В этом методе для заполнения отверстий, просверленных в бетоне для прочного сцепления, используется химикат Hilti, но он более дорогостоящий, поскольку требуется химикат Hilti. Такой подход используется, когда перед заливкой бетона пренебрегают удлинителями.

Преимущества использования дюбелей

Использование дюбелей уменьшает натяжение и прогиб.
Эти стержни помогают плитам выдерживать больший вес, укрепляя их.
Эти стержни также повышают первоначальную износостойкость дорожного покрытия.
Улучшение гибкости суставов элементов конструкции.
Увеличивает первоначальную стоимость проекта при одновременном снижении стоимости жизненного цикла.

Недостатки использования дюбелей

Проблемы возникают при установке.
Неровный и недостаточно уплотненный бетон вокруг дюбелей.

Часто задаваемые вопросы

Что такое дюбель?

Дюбель представляет собой небольшой круглый гладкий стальной стержень, используемый для механического соединения любой бетонной плиты, колонны или дорожного покрытия без ограничения гибкости горизонтального стыка.

Для чего используются дюбели в бетонных плитах или дорожном покрытии?

Штифты служат для следующих целей:
1. Когда две плиты перемещаются вместе, ударная нагрузка, создаваемая плитой, уменьшается. Штифтовые стержни передают вес с одной плиты на соседнюю плиту.
