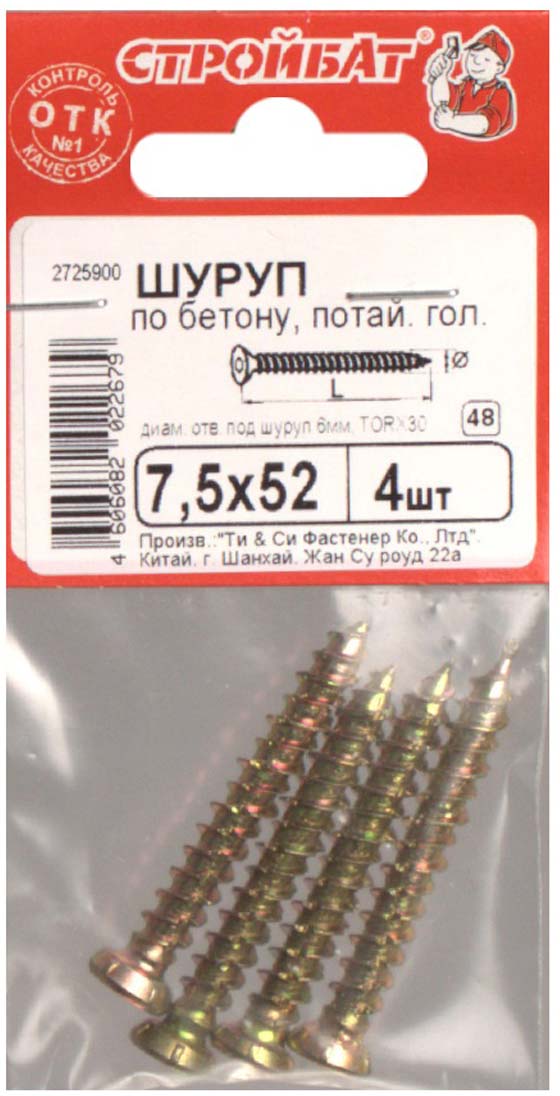

Нагель по бетону размеры: Нагель для бетона 7,5х52 с потайной головкой. Шуруп 7,5*52 по бетону оцинкованный.

alexxlab | 06.04.2023 | 0 | Разное

Содержание

вся необходимая информация, разновидности и нюансы работы

Первые шурупы по бетону, которые также называются нагелями, появились ещё в то время, когда строились только деревянные конструкции. На сегодняшний день нагель часто используется для крепления оконных рам или иных деревянных сооружений к массивным бетонным конструкциям. Такой крепёжный элемент очень прост в использовании, однако весьма надёжен, а потому его широко используют в строительных кругах. Если нужно прикрепить к бетону какую-то конструкцию, необходимо использовать именно такой метиз. Он обладает большой прочностью, надёжностью и долговечностью, а потому строители очень любят применять его.

Рано или поздно в квартире или частном доме придётся сделать ремонт, и тут не обойтись без надёжных метизов. А потому так важно разобраться во всех нюансах работы с таким строительным элементом.

Устройство

Нагель изготавливается из прочной стали, а после покрывается разными технологическими покрытиями. Это нужно, чтобы придать шурупу защитную функцию. Пассировка производится жёлтым или белым металлом, причём необходимо отметить, что совершенно никакой разницы в свойствах нет. Головка у шурупа всегда плоская, её очень легко спрятать в конструкции. Снизу имеет форму конуса или насечки, а потому метизы не будут выскакивать. Все эти качества позволяют вкручивать метиз и не опасаться того, что поверхность изделия будет растрескиваться.

Лёгкий монтаж шурупа можно произвести обычной отвёрткой, ведь метиз снабжается крестообразной насечкой. Если посмотреть на резьбу, то станет очевидным, что она неравномерная и с насечками, которые расположены по всей длине стержня. Эти особенности позволяют обеспечивать хорошее сцепление с поверхностью бетона, Именно поэтому можно будет производить качественные работы даже в пористом основании.

Шуруп по бетону имеет резьбу с частым шагом, а потому его можно очень надёжно использовать для крепления какого-то объекта к бетонной стенке.

Разновидности и размеры

Шурупы, саморезы и анкеры по бетону должны соответствовать межгосударственному стандарту «Шурупы» – ГОСТ 1147-80. Между собой они различаются по следующим характеристикам:

тип материала;
покрытие;
форма головки и тип шлица;
конструкция резьбы.

Саморезы изготавливаются из углеродистых коррозионностойких сталей или из латуни. По цвету шурупа можно определить технологию, которая использовалась для нанесения защитного покрытия:

желтый или серебристый цвет у оцинкованных метизов – на них гальваническим способом нанесен слой цинка, предохраняющий от коррозии;
черный цвет имеют оксидированные саморезы, побывавшие в контакте с окислителями;
серый и темно-серый цвет у шурупов, подвергшихся фосфатированию.

Полистиролбетон – характеристики и сфера применения

Крепеж, изготовленный из латуни, также имеет желтый оттенок. Латунные нагели устойчивы к агрессивной среде. Их недостаток – хорошая пластичность: они легко деформируются при неправильном монтаже.

Саморезы по бетону без покрытия изготавливают из нержавеющей стали и ее сплавов с никелем и хромом. Такие метизы обладают высокой коррозионной устойчивостью.

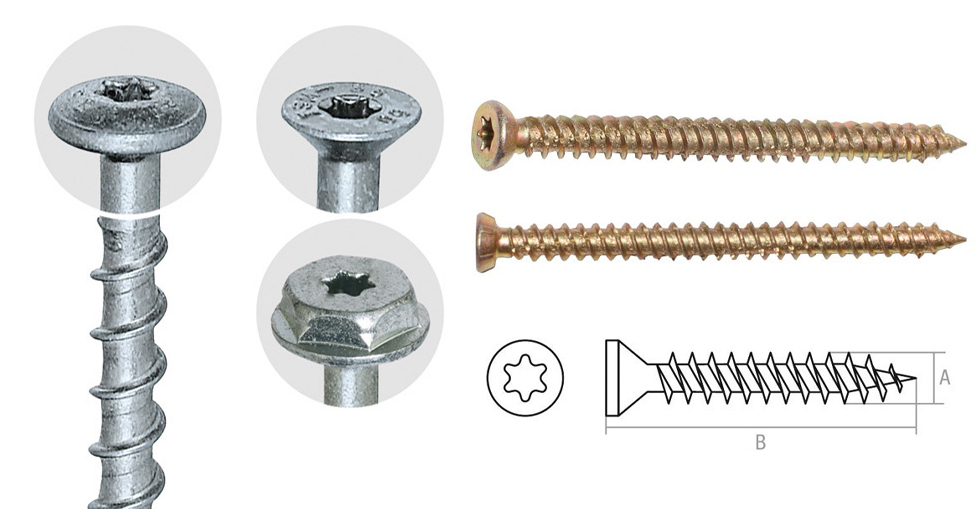

Головки нагелей могут иметь форму цилиндра, полуконуса, шестигранника. Они бывают потайными и выступающими. Типы шлицов в головках и инструмент, необходимый для монтажа определенного типа, приведены в таблице:

Тип шлица	Инструмент
Внутренний крестообразный	Отвертка
Внутренний – шестилучевая звезда	Ключ Torx
Наружный шестигранный («бочонок»)	Торцовый ключ
Внутренний шестигранный	Имбусовый ключ

Шурупы изготавливают с резьбой следующих типов:

Конусовидная, в форме елочки, которую образуют наползающие друг на друга витки. Толщина шурупа – до 8 мм, длина – до 200 мм.
Универсальная. Самый распространенный тип, встречающийся на саморезах разного назначения. Заворачивается в основание как с дюбелем, так и без него. Толщина – до 6 мм, длина – до 220 мм.
С переменным шагом витков. Нарезается на нагелях, которые монтируются без дюбелей. По всей длине на теле такого шурупа расположены впадины и выступы. Разная частота шага резьбы и дополнительные насечки усиливают сцепление метиза с кирпичом или бетоном. Диаметр – 7,5 мм, длина – до 212 мм.

В таблице указаны размеры, вес тысячи штук и другие характеристики метизов.

Разновидности метизов

Профессионалы классифицируют этот метиз по нескольким основным признакам, не считая его размера.

Главным признаком является тип головки. Есть модели, имеющие потайные шестигранные или прямоугольные головки. Первый вариант имеет крестообразные или конические шлицы. Шестигранные элементы имеют внутреннюю резьбу или шлицы, которые предназначаются для рожковых или накидных ключей. Прямоугольные модели изготавливаются с округлённой головкой, именно поэтому можно крепить к ним технические петли.

На рынке и в магазинах можно найти большое разнообразие метизов, которые изготавливаются из различных материалов. Если изучить в эту тему, то можно понять, что различаются только внешние технологические покрытия, которые выполняют защитную функцию. Бывают оцинкованные, омедненные или затемнённые модели шурупов.

Отличаются они и условиями применения. Оцинкованные модели можно использовать внутри помещения, а также снаружи. Медный нагель не любит внешнее воздействие, а потому нет причин устанавливать его снаружи. Зачернённый метис защищён худшим образом из всех, а потому его лучше использовать в тех местах, куда не попадёт влага.

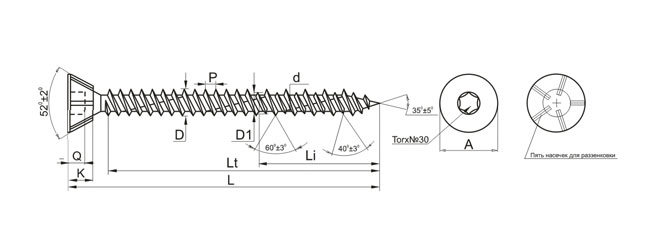

Характеристики

У нагелей имеются несколько важных параметров, которые необходимо знать при использовании:

Читайте также: Пескобетон – что это такое, состав, характеристики, применение, плюсы и минусы, сравнение с наливным полом

Наружное сечение может быть от 7,35 до 7,65 мм.
Шаг резьбы выбирается от 2,5 до 2,75 мм.
Наружный диаметр бывает от 6,3 до 6,7 мм.
Внутреннее сечение — от 5,15 до 5,45 мм.
Диаметр шляпки — от 10,82 до 11,82 мм.
Высота головки составляет от 2,8 до 3,2 мм.
В шурупах имеются шлицы торкс 30.
Глубина варьируется от 2,3 до 2,7 мм.
Длина шурупов может быть размерами от 50 до 184 мм.
Диаметр применяемого сверла должен составлять 6 мм.

Необходимо знать глубину анкеровки, а также сверления различных стен. Это зависит от того материала, который был применён при возведении конструкции:

Если поверхность из бетона, тогда просверлить отверстие необходимо глубиной 4,5 см, а крепёж производить на расстояние в 3 см.
В том случае, если стенка сделана из силикатного кирпича, то отверстие должно быть на 5,5 см, а анкеровка производится на глубину в 4 см.
Для поверхностей из пемзы необходимо правильно и качественно производить крепёж; понадобится дрель, с помощью которой проделывается отверстие на глубину в 6,5 см, а расстояние между шурупами составляет 5 см.
В том случае, если стенка из лёгкого бетона, то анкеровка производится на шестисантиметровых промежутках друг от друга, отверстие должно быть глубиной в 7,5 мм.
Если при строительстве применялся полнотелый кирпич, то расстояние между крепежами должно быть в 4 см, а глубина в 5,5 см.

Как вкрутить саморез в бетон

Существует два способа вкручивания саморезов в бетон: с дюбелями или без них. Дюбель представляет собой гильзу из вязкого пластика с рельефной наружной стороной, которую забивают в отверстие. В дюбель вкручивают саморез. Расположенные на поверхности гильзы шипы, лепестки и крючья работают на распор и не выпускают увязший в пластике метиз.

Дюбели используют в соединениях, требующих дополнительной плотности сцепления:

для крепления тяжелых объектов;
для монтажа строительных элементов на конструкции из ячеистых (пористых) бетонов;
для крепления к основаниям, испытывающим воздействие вибрации.

Перлит: что это такое и характеристики утеплителя

Чтобы правильно закрутить саморезы с дюбелями в бетон или кирпич, выполните следующий алгоритм:

Просверлите в стене или потолке отверстие с диаметром, равным диаметру дюбеля. Если материал стены мягкий (пористый), используйте для этой операции электродрель (шуруповерт) и сверло с твердосплавным наконечником. Если плотность материала выше 700кг/м³, для работы понадобится перфоратор и специальное сверло для него. Как просверлить железобетон.
Очистите высверленное отверстие от пыли и бетонной крошки.
Молотком забейте в него дюбель.
Ввинтите саморез в дюбель шуруповертом или отверткой.

Чтобы правильно закрутить саморезы с дюбелями в бетон или кирпич, выполните следующий алгоритм:

Просверлите в стене или потолке отверстие с диаметром, равным диаметру дюбеля. Если материал стены мягкий (пористый), используйте для этой операции электродрель (шуруповерт) и сверло с твердосплавным наконечником. Если плотность материала основания выше 700кг/м³, для работы понадобится перфоратор и специальное сверло для него.
Очистите высверленное отверстие от пыли и бетонной крошки.
Молотком забейте в него дюбель.
Шуруповертом или отверткой ввинтите в дюбель саморез для бетона.

Чтобы закрутить в стену саморезы для бетона без применения дюбелей, воспользуйтесь одним из способов:

Высверлите в стене отверстие, диаметр которого немного меньше диаметра нагеля. Молотком забейте в отверстие шуруп с резьбой- «елочкой». Использованные подобным способом шурупы не годятся для повторного использования.
Подготовьте шаблон-кондуктор. Подберите сверло, диаметр которого на 0,5–1 мм больше, чем диаметр головки нагеля. Под прямым углом просверлите обрезок доски или бруска. В нужном месте прижмите шаблон к стене. Вставьте в просверленное в нем отверстие шуруп и вкрутите в бетон с помощью дрели.

Как завернуть шуруп в бетон

Как выбрать нагель по бетону

Учитывать необходимо только один главный параметр — шуруп должен выдержать предполагаемые нагрузки. Специалисты произвели специальные расчёты, из которых можно сделать вывод, что для конструкции, которая имеет массу свыше 100 кг, нужно выбирать метизы, имеющие длину в 150 см.
Если нужно прикрепить объект, который весит менее 10 кг, то приобрести можно шуруп длиной в 70 мм. Но необходимо всегда учитывать шаг, с которым будет устанавливаться нагель в общей системе крепления одного объекта.
Обычно отступ между шурупами составляет примерно 70 или 100 мм. Но эта дистанция может изменяться в зависимости от габаритов конструкции, а также типа стены.
А ещё при выборе необходимо учитывать условия применения этого метиза. Эксплуатация в ванной комнате, где имеется повышенная влажность, а также в сухой гостиной — это совсем разные вещи. Тут нужны разные эксплуатационные способности шурупа. Нужно всегда смотреть на покрытие нагеля, поскольку не каждый подойдёт для влажного помещения.

Параметры изделий

Размер шурупа прямопропорционально зависит от нагрузки.

Например, если на стену будет крепиться шкаф весом в пять килограмм, то с этой нагрузкой справится шуруп с диаметром 3 мм и длиной 2,5 см.
Если же придется крепить стокилограммовый предмет, то придется применить саморез диаметром 10 мм и длиной более 16 см.

В зависимости от вида, шурупы бывают следующих размеров.

Желтые

Желтый шуруп:

Диаметр: 2,5 мм, 3,0 мм, 3,5 мм.
Длина: 10 мм, 12 мм, 13 мм, 16 мм, 20 мм, 25 мм, 30 мм, 40 мм, 45 мм.
Вес 1 штуки: от 0,3 гр. до 1,9 гр.

Например, один шуруп размером 3,0х12 мм весит 0,4 гр. Тысяча штук такого размера будут весить 0,4 кг. В одном килограмме находится примерно 2500 метизов.

Белые

Белый шуруп:

Диаметр: 2,5 мм, 3,0 мм, 3,5 мм.
Длина: 10 мм, 12 мм, 13 мм, 16 мм, 20 мм, 25 мм, 30 мм, 40 мм, 45 мм.
Вес 1 штуки: от 0,3 гр. до 1,6 гр.

Например, один белый шуруп размером 2,5х10 мм весит 0,3 гр. Тысяча штук такого размера будут весить 0,26 кг. В одном килограмме находится примерно 3846 штук.

Черные

Черный шуруп:

Диаметр один: 7,5 мм.
Длина: 52 мм, 72 мм, 92 мм, 112 мм, 132 мм, 152 мм, 182 мм, 202 мм.
Вес 1 штуки: от 10 гр. до 36,2 гр.

Например, один шуруп размером 75х202 мм весит 36,2 гр. Тысяча штук такого размера будут весить 36,2 кг. В одном килограмме находится примерно 28 штук метизов.

Шурупы по бетону изготавливаются по ГОСТ 1146-80.

Далее расскажем, какое сверлить отверстие и как пользоваться нагелями, закрутить шурупы по бетону.

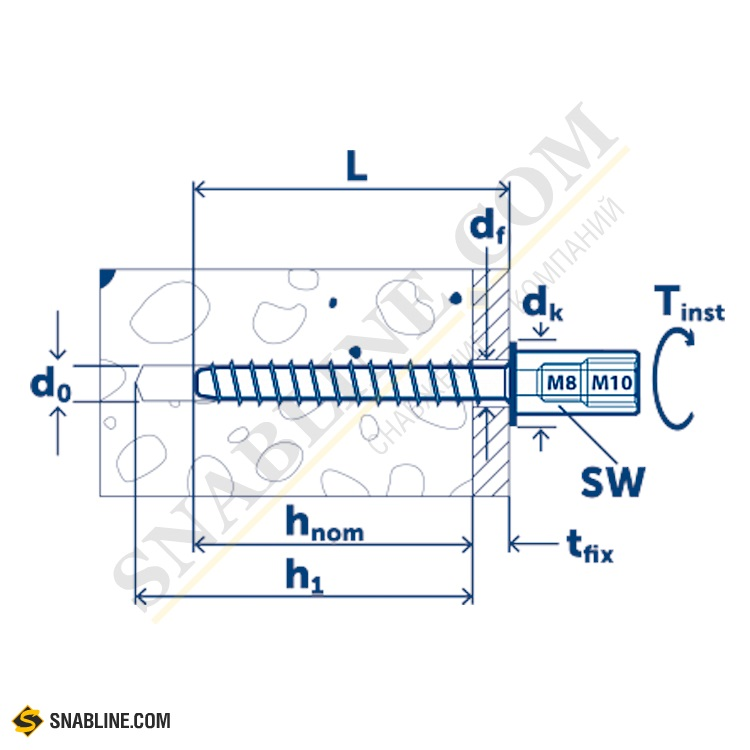

Шуруп по бетону FBS-M8/M10

Правильное применение

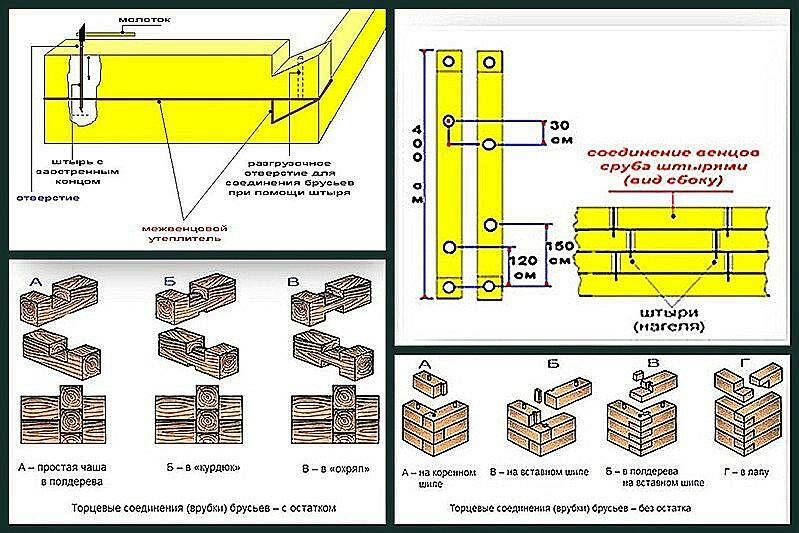

Нагели очень часто используются при монтаже деревянных конструкций, ПВХ окон, алюминиевого профиля, деревянных коробок к бетонным конструкциям, кирпичным или другим стенкам. Перед тем как начать вкручивать шуруп, необходимо просверлить отверстие в кирпиче с помощью специального бура.

Проводя такую работу, нужно учитывать некоторые нюансы:

Следует отступить от края 5 или 6 см.
Если есть необходимость смонтировать ПВХ окно, тогда расстояние между крепежами должно составлять 60 см.
Если нужно установить деревянные или алюминиевые окна, тогда наибольшее расстояние между крепежами составляет 70 см, а от угла рамы до стоек — 10 см.

После того как была произведена разметка, необходимо приступить к вкручиванию нагеля. Его необходимо очень аккуратно закрепить. Если стена сделана из пористого или полого материала, тогда не стоит надавливать при закручивании. В таком случае применять нужно только вкручивающие движения. Необходимо запомнить, что нагель с меняющейся резьбой никогда не будет сочетаться с дюбелем.

Крепление к стене

Нет ничего сложного в том, чтобы прикрепить шуруп к стене. Перед началом только необходимо проделывать подготовительные работы с помощью определённых инструментов:

дрель;
перфоратор;
отвёртка или шуруповёрт;
крепёжный материал.

Перед началом работы всегда необходимо произвести тщательную зачистку поверхности.
После проводим правильную разметку будущих отверстий. Для каждого вида работы они будут свои.
Когда намётки будут нанесены на поверхность, то можно приступать к сверлению. По длине отверстие должно соответствовать подготовленному крепёжному материалу.
Необходимо запомнить, что сверло будет очень сильно нагреваться, а потому следует периодически смачивать его в масле или воде.
Если глубину надо увеличить, то следует использовать штырь. Проворачивая его внутри, можно достичь оптимальной длины.
В отверстие нагель будет вкручиваться через подготовленную конструкцию, которая предварительно закреплена.
Насечки на шурупе позволяют прочно закрепить поверхность. Шуруп является довольно ломким. Если применять чрезмерную затяжку или сильно нагреть стержень, то произойдёт излом. Именно поэтому лучше очень аккуратно использовать шуруповёрт, чтобы вкрутить нагель в бетон. Вкручивание будет производиться на больших оборотах. Стержень сильно нагреется и отверстие расширяется. Поэтому шуруп может разболтаться и выпасть. Именно поэтому лучше использовать обычную отвёртку, которую нужно выбирать согласно нанесённым рисункам на головке изделия. Бывает фигурная или крестообразная форма.
Если шуруп никак не вкручивается, тогда стоит применить молоток. Но делать это нужно только в том случае, когда конструкции не будет нести большую нагрузку.

Ещё можно закрутить саморезы по бетону без сверления, но для этого нужно убедиться, что поверхность рыхлая. В таком случае понадобится только отвёртка.

Крепление к стене

Для бетона шуруп подбирается достаточно короткий, т. к. рекомендованная глубина введения метизов в такие конструкции — 45 мм. Для сравнения, в кирпичной стене отверстия более глубокие — до 55 мм. Для ячеистого бетона рекомендована глубина до 75 мм. Чем менее прочным является материал, тем крупнее должен быть крепеж. По такому же принципу располагают шурупы. Если структура материала рыхлая, то отверстия делают в стене в конструкцию как можно дальше друг от друга.

Когда изучается вопрос, как пользоваться таким крепежом, необходимо оценить состояние конструкций. Прочность обеспечивается, если стена не разрушается. Бетон не должен осыпаться, при наличии трещин надежность конструкции снижается. В этом случае применение наиболее крупного нагеля не обеспечит требуемый результат.

Когда начинают работы, определяют участок для установки первого шурупа. Например, необходимо отступить от угла не менее 60 мм. Если нарушить это правило, степень прочности крепления снизится. Под воздействием существенной нагрузки конструкция начнет разрушаться. Это приведет к обрушению элемента, который был зафиксирован на саморезе в бетоне.

Рекомендации по применению нагеля:

работы выполняют по заранее составленному проекту;
на конструкции выполняется разметка;
подготавливают отверстия, при этом необходимо следить, чтобы цемент не осыпался, сколов тоже не должно быть;
если материал пористый, оказывать давление на инструмент при введении шурупа в бетонный массив нельзя, т. к. при этом есть риск повредить структуру, в результате саморезы не будут держаться, конструкция деформируется со временем или сразу же, как только на крепеж будет оказано повышенное давление.

В процессе работы возникает много нюансов, которые следует учитывать.

Монтаж начинают с подготовки инструмента. Понадобится шуруповерт, дрель или отвертка, саморезы по бетону, перфоратор, емкость, наполненная водой.

Инструкция по выполнению работ:

Чтобы предотвратить образование сколов, нужно зачистить поверхность. Если конструкция с дефектами, можно выровнять ее с применением цементных составов, штукатурки.
Определяется нагрузка на крепеж. На основании этого подбирают сверла нужной длины.
Работы начинают после разметки участка.
Бетон — плотный, прочный материал. При сверлении инструмент будет греться. Чтобы его охладить, используют воду. Альтернативный вариант — масло.
Если не удается рассверлить бетон до требуемой глубины, используют молоток. Нужно несколько раз ударить по голове самореза. Однако этот метод применяется, когда на крепеж не будет оказывать воздействие существенная нагрузка.

Стоимость

Стоимость изделия будет зависеть от длины, а также параметров покрытия. К примеру, омедненное изделие обойдётся чуть дороже затемнённого, а за 150-миллиметровый метиз заплатить придётся больше, чем за 70-миллиметровый. Но в любом случае приобретение таких шурупов не будет наносить большого ущерба кошельку, поскольку нагель стоит не слишком дорого, а для строительных работ этих изделий нужно не слишком много. Поэтому можно идти в первый попавшийся строительный магазин и выбрать именно те метизы, которые подойдут для конкретной ситуации.

Требования к расположению саморезов

Перед монтажом саморезов разметьте места для их установки. Сделайте это, соблюдая следующие правила:

расстояние от края до первой точки крепления больше, чем две длины самореза;
отверстие глубже длины шурупа;
в основаниях из пористого бетона используются дюбели (саморезы) длиной от 60 мм, из плотного – от 40 мм.
анкеры располагаются на расстоянии 120 мм один от другого в ячеистом бетоне или 150 мм – в плотном.
метизы вкручены так, чтоб не между ними не образовались мосты холода.

Цементный раствор: узнай как правильно замесить

Техника безопасности при работе

Чтобы избежать неприятных травм, необходимо всегда придерживаться правил элементарной безопасности, чтобы защитить свой организм от повреждений.

Нужно при работе строго следовать нескольким указаниям:

Ни в коем случае нельзя приступать к сверлению без защитных очков, поскольку кусок бетона может отколоться и попасть в глаз. Если это произошло, то необходимо сразу же промыть повреждённый участок водой и попросить, чтобы кто-то в доме произвёл тщательный осмотр и удалил все инородные тела. Если через несколько часов всё ещё будет беспокоить боль, тогда следует обратиться за помощью к специалистам.
С дрелью нельзя работать в перчатках, поскольку её может накрутить на вращающееся сверло. Таким образом можно сильно повредить свои пальцы.
Не пытайтесь сразу же после сверления поменять сверло, ведь оно будет очень горячее. Так можно сильно обжечься. Для начала следует охладить сверло в воде.
Не подпускайте детей к приборам. Если малыш бегает рядом, то все инструменты, которые подключаются к электросети, следует положить на таком расстоянии, чтобы ребёнок не достал до них. А также уберите подальше все режущие и колющие предметы.

Соблюдайте эти простые правила техники безопасности и работа доставит только удовольствие.

Таким образом, с конструктивной точки зрения, шуруп, который применяется для крепежа к бетону, представляет собой стержень с резьбой, которая может быть высокое, или попеременно становиться, то низкой, то высокой. А также нагель имеет потайную головку, внутренняя сторона которой оснащена насечкой. Обычно такие виды крепежа используются для прикручивания пластиковых и деревянных окон, коробок двери к какому-то твёрдому основанию. При работе всегда необходимо сначала качественно произвести просверливание отверстий на нужную глубину, а затем уже можно ввинтить нагель, который плотно разместится в детали. Все крепления можно производить самостоятельно.
