Ремонт спирали строительного фена своими руками

Содержание

• 1 Схема фена
• 2 Нагревательный элемент для фена
• 3 Неисправности строительного фена
• 4 Доработка строительного фена
  • 4.1 Поговорим отдельно о вариантах доработки различных элементов конструкции инструмента
• 5 Ремонт строительных фенов

В этой статье мы расскажем вам о строительных фенах, причинах их основных неисправностей, способах их устранения. Кроме того, опишем некоторые способы модернизации и доработок, которые можно сделать с вашим инструментом.

Схема фена

На рисунке, представленном ниже, показана электрическая схема строительного фена.

Основными элементами инструмента являются двигатель, вентилятор и нагревательный элемент.

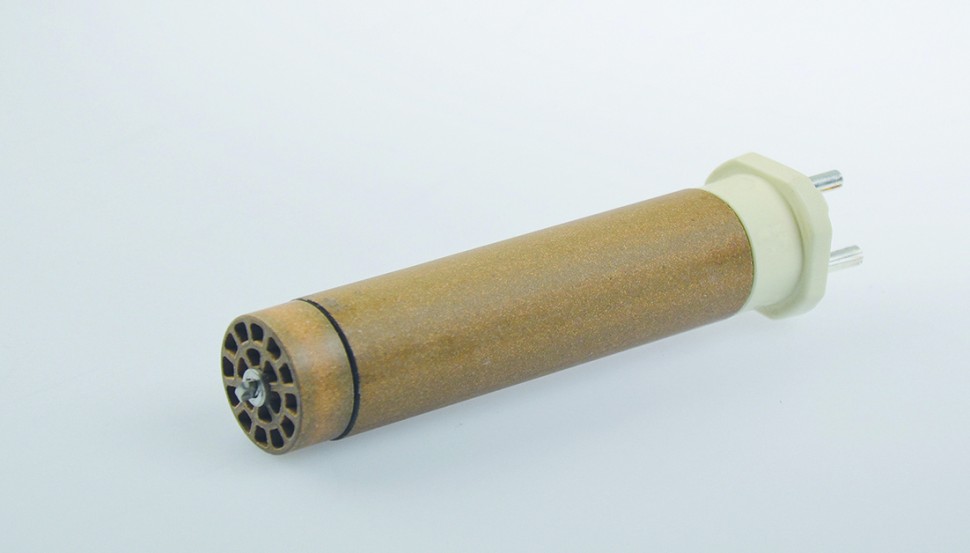

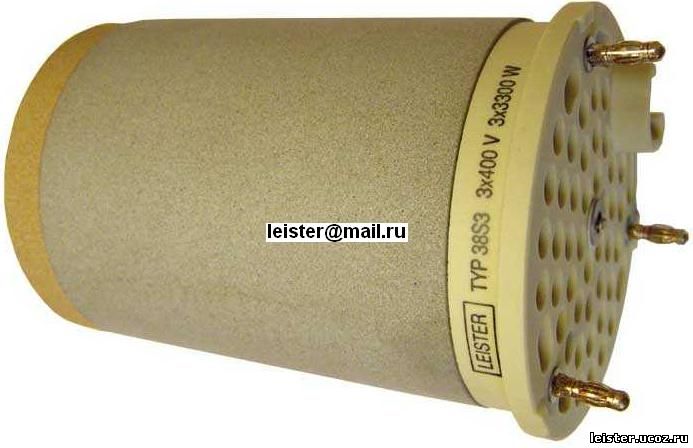

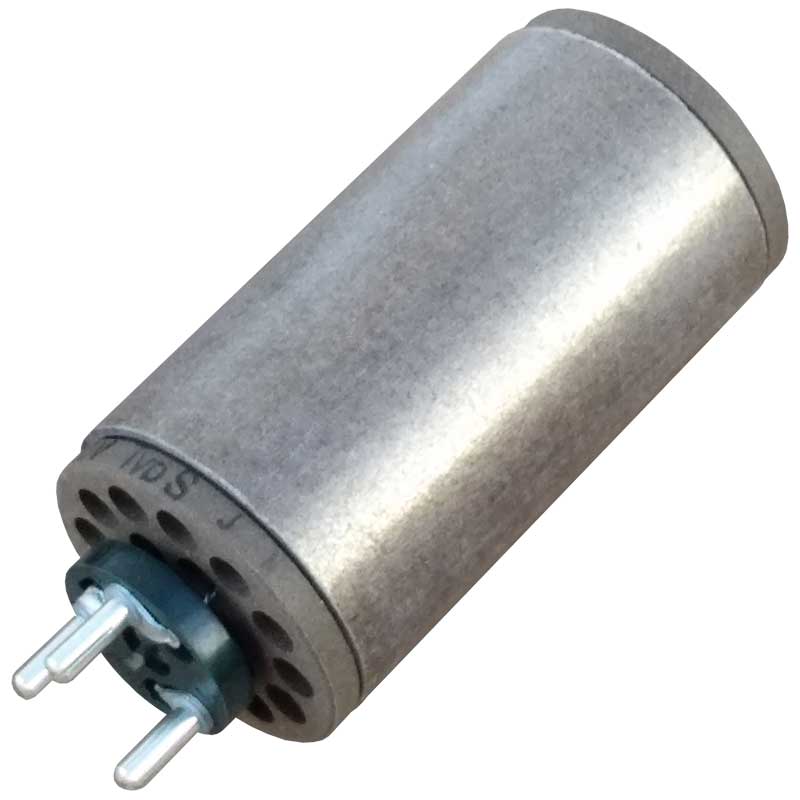

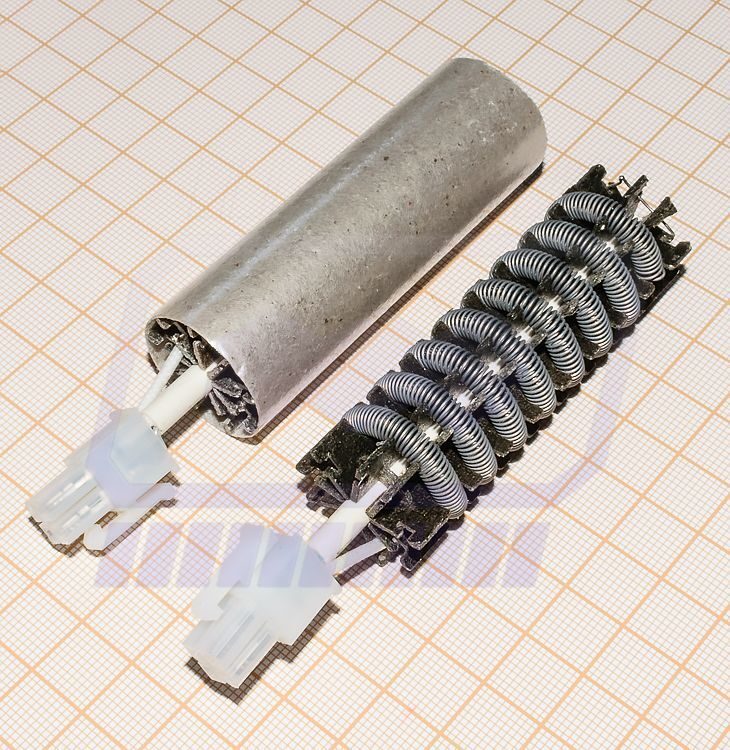

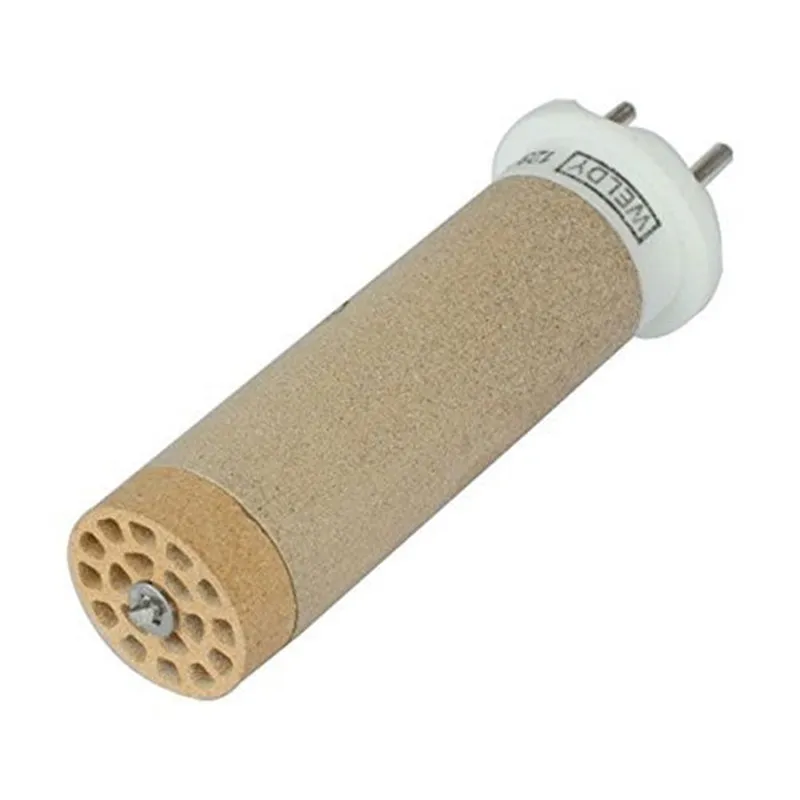

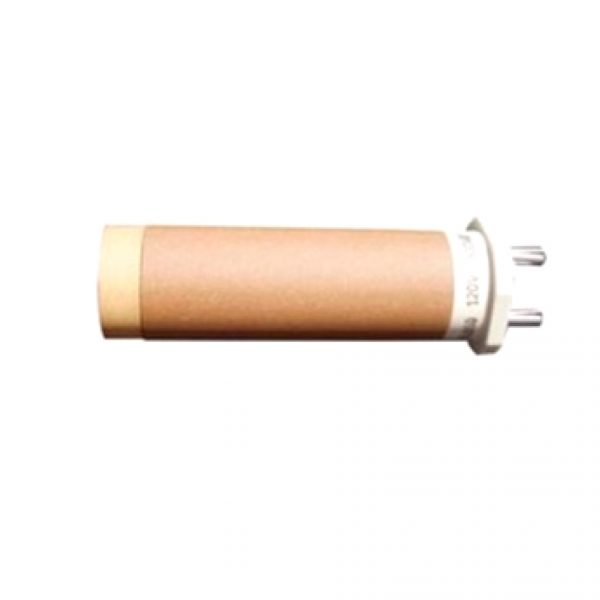

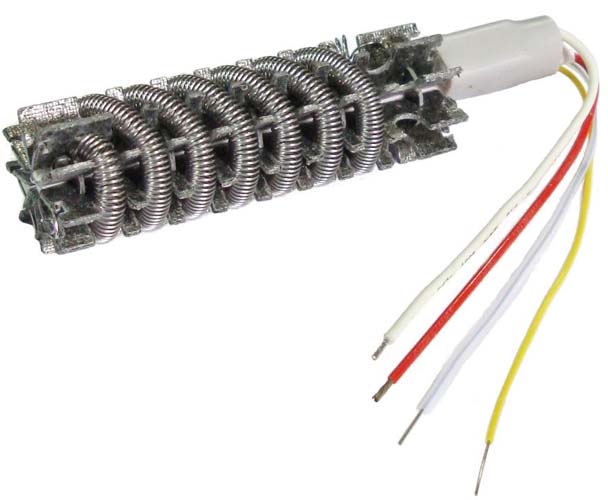

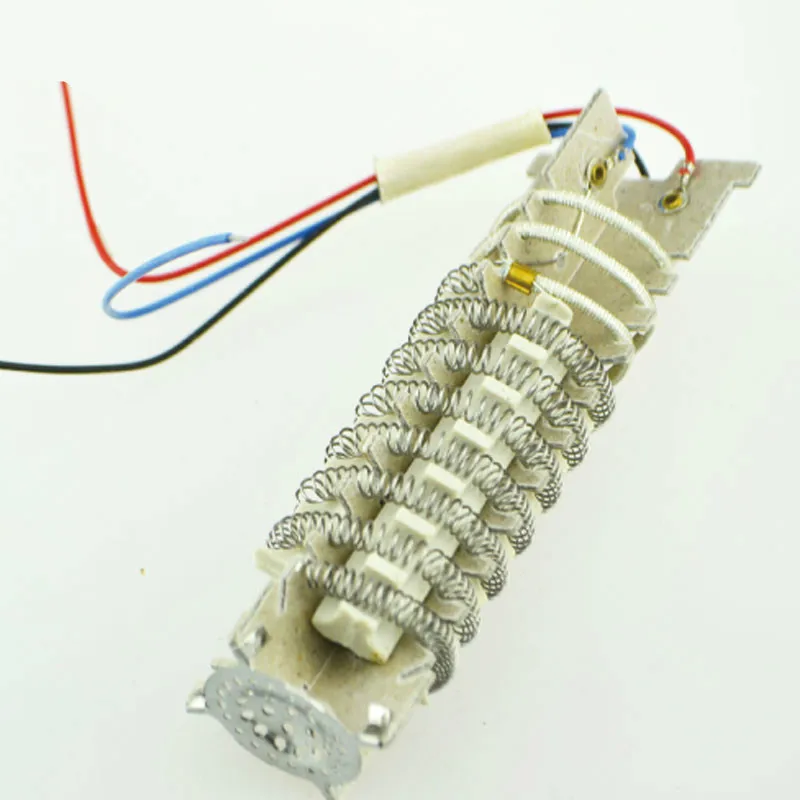

Нагревательный элемент для фена

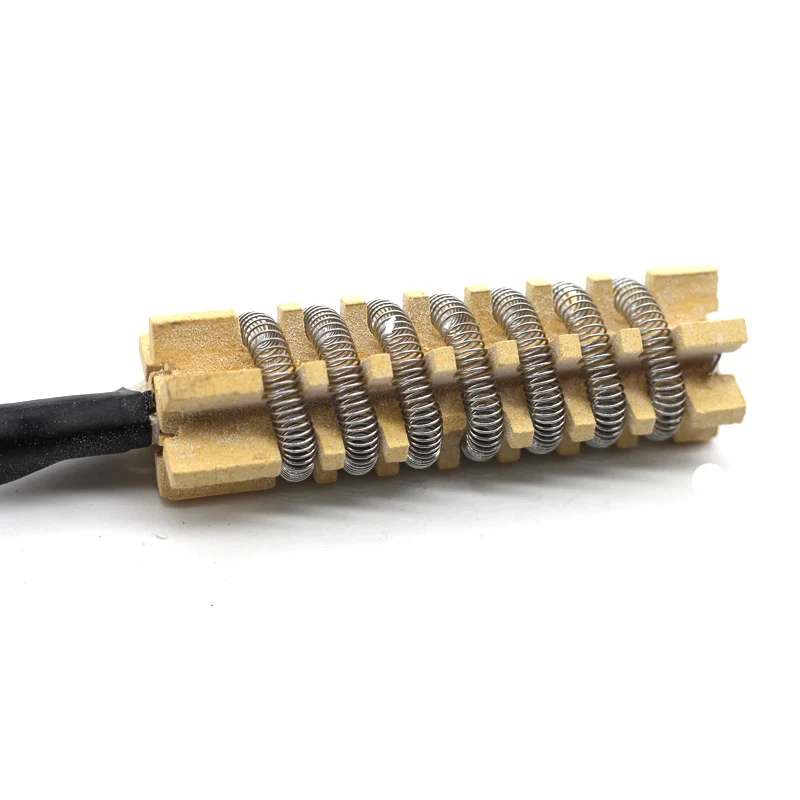

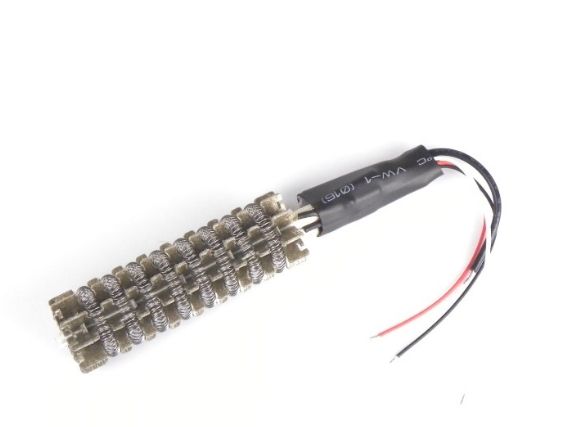

Нагревательный элемент является не чем иным, как спиралью, которая намотана на керамическую основу. Во многих моделях производитель встраивает термодатчик, который в случае перегрева отключает питание фена. В качестве материала спирали обычно используют нихром. Обладая определенным сопротивлением, спираль забирает часть тепла при прохождении тока через нее и отдает его в окружающую среду, тем самым обеспечивая непрерывный горячий поток воздуха.

Неисправности строительного фена

При интенсивном использовании инструмента нередки его поломки. Они бывают самыми различными. Мы сейчас расскажем, как разобраться, что конкретно может сломаться.

Первым делом нужно провести визуальный осмотр фена. Пристальное внимание следует обратить на кнопки, переключатели, шнур питания, вилку. Довольно частой причиной поломки является нарушение изоляции или обрыв провода в местах соединения с корпусом. При повреждении провода его нужно зачистить в этом месте и заизолировать клеящей лентой. При неисправности кнопок включения и переключения температурных режимов их следует заменить на новые.

Если же причина не в этом, тогда следует провести диагностику работы инструмента в разных режимах. Фен может подавать только холодный воздух. В этом случае требуется осмотреть нагревательный элемент прибора – спираль. При отсутствии подачи воздуха ваше внимание следует обратить на вентилятор или двигатель. Замена нагревательного элемента, вентилятора или проводов сама по себе несложная и недорогостоящая процедура, чего не скажешь о замене электродвигателя. При его поломке ремонт фена становится бессмысленным.

Доработка строительного фена

В процессе работы пользователя могут не устроить некоторые конструктивные заводские решения, поэтому он принимает решение доработать фен.

Вообще, модернизация инструмента может быть направлена на определенные цели. Некоторые из них мы приведем ниже:

• Возможность применения различных насадок.
• Регулировка силы воздушного потока при монтаже мелких деталей.
• Сделать независимым отключение спирали от вентилятора и наоборот – для быстрого охлаждения инструмента.

Поговорим отдельно о вариантах доработки различных элементов конструкции инструмента

1.  Нагревательный элемент. Здесь возможно удаление стандартной нагревательной спирали и замена ее на термопару. Чтобы это сделать, необходимо удалить спираль вместе с двумя проводами белого цвета, идущими на питание двигателя. Термопредохранитель подключается обжимкой к противоположному концу спирали. Сама термопара должна пройти через свободный канал. Ее конец должен быть подключен к плате винтами.
2. Блок управления двигателем. В этом блоке управление воздушным потоком происходит за счет изменения оборотов двигателя вентилятора. Те, в свою очередь, зависят от напряжения. Самым простым будет управление через ШИМ (широтно-импульсная модуляция). В этом случае интеллектуальный транзистор необходимо заменить на полевой с «логическим входом».

Ремонт строительных фенов

При эксплуатации инструмента проявляются определенные неисправности. Разберем на примере опыта пользователя фена фирмы «Интерскол». Что может ожидать вас в будущем?

• На первом году жизни фена стала невозможной регулировка температуры – причина крылась в перегреве симистора и выходе его из строя.
• Привычный уже нам перелом кабеля питания в точке примыкания к корпусу инструмента. Эта проблема решается путем установки кабеля в двойной резиновой изоляции.
• Произошел обрыв обмотки нагревателя высокого сопротивления. Причиной мог быть как заводской брак, так и перетирание нихромовой обмотки о края керамики вследствие процессов нагрева-охлаждения. В процессе замены обмотки пришлось заменить и термопредохранитель, сработавший при внезапной остановке двигателя.
• К концу второго года эксплуатации вышли из строя подшипники скольжения в двигателе.

Это обычный список неисправностей, которые могут возникнуть в устройстве на протяжении трех лет эксплуатации инструмента. Кроме этого, были другие незначительные дефекты вроде пропадания напряжения на спирали нагревательного элемента. Это не значит, что это все проявится именно у вашей модели фена, но это те вещи, на которые следует обратить внимание при покупке и эксплуатации фена.

В этой статье мы постарались максимально осветить все проблемы, возникающие в процессе эксплуатации фена. Покупать этот инструмент или нет – как всегда, решать только вам.

Ремонт строительного фена Интерскол ФЭ-2000

Фен строительный (технический) – ручной электроинструмент для направленной подачи нагретого воздуха с целью бесконтактного (опосредованного) нагрева обрабатываемого материала. Область применения инструмента очень обширная: от простой сушки воздухом комнатной температуры, до мощного воздействия температурами свыше пятисот градусов по Цельсию. Спрос на строительные фены подпитывает их невысокая цена (на модели начального уровня), вследствие простоты конструкции и, во многом, отработанных временем схемотехнических решений.

Интерскол ФЭ-2000 является представителем бытовых строительных фенов с минимально необходимым набором функций: плавная регулировка температуры, два режима интенсивности обдува. Этого набора, как правило, вполне достаточно для выполнения подавляющего большинства задач. Конкретный экземпляр данного фена (первая модификация, плата DB3011) был приобретен около трех лет назад, имел весьма немалую (но не запредельную) ежедневную эксплуатационную нагрузку. По этой причине, все несовершенства конструкции фена проявились быстро.

Через несколько месяцев после начала эксплуатации произошла первая поломка: нет регулировки температуры, исходящий воздух всегда холодный. Причина поломки – перегрев симистора BTA16, выход его из строя по причинам недостаточного прижима к радиатору и неприменения теплопроводной пасты. Ремонт заключался в замене симистора с предварительным нанесением пасты КПТ-8. Данная поломка больше не повторялась.

Фен Интерскол ФЭ-2000. Чемодан в комплекте.

Сопло. Виден керамический нагреватель со спиралью внутри.



В конце первого года эксплуатации фена, произошел перелом (внутренний разрыв проводов) кабеля питания рядом с корпусом инструмента. Данная неисправность часто встречается среди инструмента непрофессионального уровня. Родной кабель питания высоким качеством не отличается, имеет изоляцию средней жесткости, четвертый-пятый класс гибкости медных токонесущих жил. Установка нового кабеля КГ 2×1,5 (в резиновой, двойной изоляции) позволила забыть о данном типе неисправности.

На втором году эксплуатации оборвалась высокоомная обмотка нагревателя, служащая балластом питания электродвигателя.

Причину обрыва установить трудно, ею может быть как заводской брак (что наиболее вероятно), так и самопроизвольное перетирание нихромовой проволоки о твердые края керамики, вследствие множества циклов нагрева-охлаждения. Обмотка разорвалась – двигатель остановился. В результате останова двигателя с последующим перегревом основной (высокотемпературной) обмотки нагревательного элемента, сработал термопредохранитель (высокотемпературная обмотка осталась цела). Корпус фена был разобран, разобран нагревательный элемент, локализовано место разрыва нихромовой проволоки. Место разрыва оказалось неподалеку от одного из концов обмотки, по этой причине было принято решение не соединять концы проволоки, а смотать (убрать) короткий отрезок. Было уменьшено сопротивление балластной обмотки, по примерным расчетам, на 8-12%, что не критично для двигателя. К этому времени, уже изредка начали появляться посторонние шумы подшипников двигателя и его время, к сожалению, явно подходило к концу. Штатный термопредохранитель имел номинальную температуру срабатывания 125°C , он был заменен новым с более высокой температурой 150°C.

Небольшой температурный запас объясняется предположением о том, что дополнительные 25°C вряд ли позволят сгореть обмотке нагревательного элемента (в случае аварийной ситуации), зато дадут больше времени на оперативное отключение фена до срабатывания (обрыва) термопредохранителя. Чтобы заменить термопредохранитель, нужно почти полностью разобрать нагревательный элемент. Около половины всех керамических колец, из которых набирается сердечник нагревательного элемента, со временем растрескалось (видимо, по причине низкого качества керамики) и, при снятии внешней оболочки из слюды, кольца распадаются на небольшие частички. Термопредохранитель соединяется с обмоткой нагревательного элемента и с проводом питания при помощи миниатюрных опрессовочных гильз, заново качественно опрессовать которые (без специального инструмента) очень проблематично. Для удобства возможной замены термопредохранителя в будущем, он был установлен с применением плоских разъемов (автомобильных клемм).

К концу второго года эксплуатации, начали сильно «звенеть» подшипники скольжения в двигателе. Также, произвольным образом, стало пропадать и появляться вновь напряжение на высокотемпературной спирали нагревательного элемента при вращении ручки регулятора. Эти неисправности быстро усугубились, дальнейшее нормальное использование фена по прямому назначению не представлялось возможным: двигатель гудел, обороты его упали, выставить нужную температуру нагрева было практически невозможно. Назрела острая необходимость в глубоком восстановлении работоспособности фена.

Взрыв-схема (схема сборки) фена Интерскол ФЭ-2000.

Схема электрическая принципиальная фена Интерскол ФЭ-2000.

Корпус фена вскрыт (фот сверху). Крепежные шурупы корпуса (фото снизу).

Внутренности фена Интерскол ФЭ-2000.
Слева направо: плата, двигатель с крыльчаткой, переключатель режимов работы, нагреватель.

Плата DB3011.

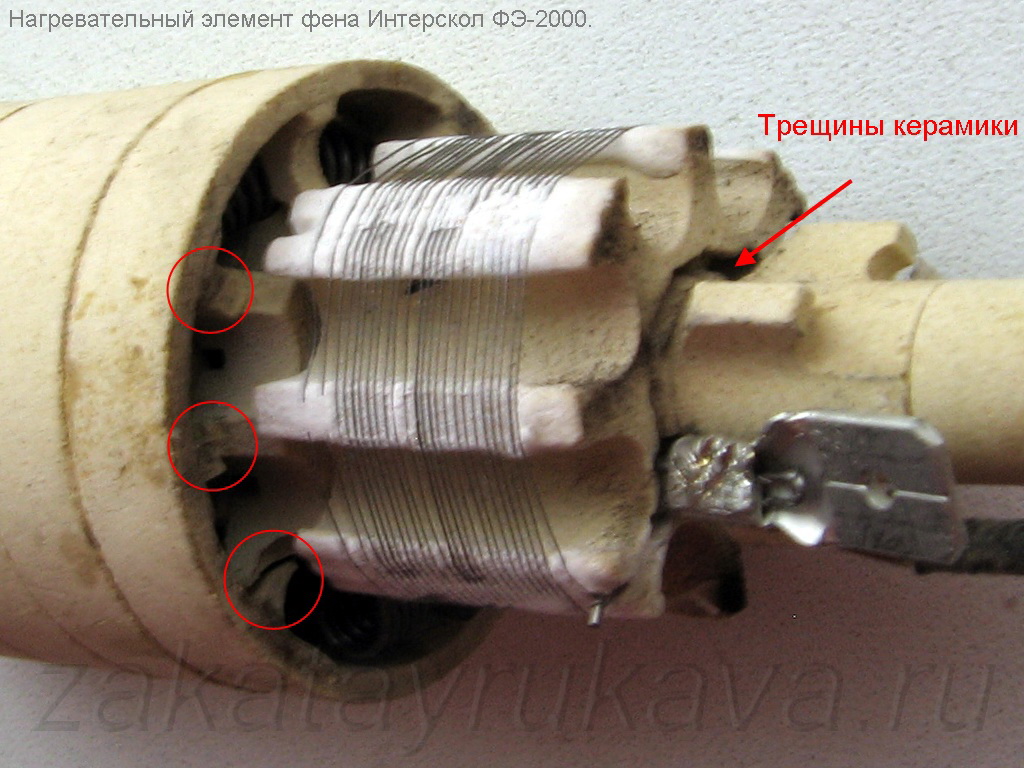

Нагревательный элемент фена Интерскол ФЭ-2000.



Замена электродвигателя.

Отыскать нужный двигатель в продаже, есть задача не простая. Поэтому, когда подходящий по габаритам двигатель был обнаружен, было принято решение приобрести двигатель независимо от других его характеристик (обороты, напряжение). В итоге оказалось, что купленный двигатель имел в несколько раз меньше напряжение питания (12 В) и, примерно, в полтора-два раза меньше оборотов, чем штатный двигатель фена. Эти задачи предстояло решить, но вначале нужно снять старый и установить новый двигатель в корпус фена. Процесс замены двигателя не очень сложный. Наибольшую трудность представляет демонтаж пластиковой крыльчатки с вала двигателя. С помощью подручных средств организовываем клиновидный упор снизу ступицы и, с помощью сверла диаметром 2 мм, понемногу выколачиваем вал двигателя. По мере выхода вала, положение упора (клина) нужно корректировать. Будьте крайне внимательными, не повредите пластиковую ступицу крыльчатки! Перед тем, как одеть снятую крыльчатку на вал нового двигателя, необходимо закрепить двигатель двумя винтами и обезжирить поверхность вала с помощь ацетона.

Не будет лишним очистить и обезжирить внутреннюю поверхность ступицы крыльчатки бензином или спиртом. Насаживаем крыльчатку на вал нового двигателя вручную (можно слегка подколотить миниатюрной резиновой киянкой), уперев другой конец вала (находящийся вблизи щеточно-коллекторного узла) во что-либо твердое.

Двигатель с крыльчаткой.

Крыльчатка из пластмассы крупным планом.

Снимаем крыльчатку с двигателя.
Используем пинцет в качестве упора. По сверлу, которое упирается в вал двигателя, наносим легкие удары небольшим молоточком.

Крыльчатка с вала снята. Двигатель демонтирован.

Старый (слева, без маркировки) и новый (справа) двигатели.
Конденсаторы на новый двигатель не устанавливались.

Измерение родного двигателя.


Термопредохранитель (фото слева). Разъем плоский типа РпИм+РпИп (фото справа).





Блок питания двигателя.

Решить проблему питания электродвигателя можно двумя способами: увеличить длину (число витков) балластной обмотки или подать на двигатель питание от какого-либо другого источника. Первый способ осложняется необходимостью поиска нужной нихромовой проволоки и места для размещения дополнительных витков в нагревательном элементе (который буквально рассыпается в руках). Пойдем по второму пути – изготовим отдельный источник питания. Очень подходящим по размеру и по току нагрузки оказалось зарядное устройство от сотового телефона. Плата зарядника помещается рядом со штатной платой фена, необходимо обеспечить должные уровни изоляции (предотвратить нежелательные касания плат) и крепления (фиксации). Но есть одна загвоздка – выходное напряжение. Как известно, у зарядного устройства оно составляет около 5 В, а нам нужно 12. Следовательно, будем увеличивать число витков во вторичной обмотке выходного трансформатора блока питания (зарядного устройства). Выпаиваем трансформатор, разбираем магнитопровод, осторожно разъединяя ферритовый сердечник на две половины (упростить задачу смогут прогрев трансформатора до 100°С и применение ацетона). В крайнем случае, если разобрать магнитопровод не удается, можно мотать по челночному принципу, дабы число витков невелико. Главное – не расколоть феррит!

Находим финишный конец вторичной обмотки и начинаем не спеша сматывать виток за витком, считая их количество и запоминая направление намотки провода. Когда вторичная обмотка смотана, необходимо произвести элементарные расчеты по определению числа витков для напряжения питания двигателя (в нашем случае – 12 В): находим число витков, приходящееся на 1 В (зная бывшее выходное напряжение зарядного устройства), умножаем на него целевое значения напряжения питания. Не будет лишним добавить пару витков прозапас (при необходимости, их можно быстро смотать).

Мы увеличили выходное напряжение в 2,4 раза, максимальный ток нагрузки закономерно уменьшается на это же значение. Как известно, ток обмотки трансформатора зависит от площади поперечного сечения проводника. Чтобы определить минимально допустимое сечение провода для новой вторичной обмотки, измеряем диаметр (и вычисляем площадь сечения) смотанного провода, делим полученное значение на 2 (грубое приближение, углубляться в дебри расчетов не будем). Если ширина зазора для укладки провода позволяет, то вовсе не обязательно выбирать провод более тонкий, главное – уместить требуемое количество витков и свободно одеть магнитопровод. Наматываем провод виток к витку, соблюдая направление намотки и считая количество витков. По завершению, подпаиваем концы провода к выводам трансформатора, не забыв удалить изоляционную эмаль в местах пайки. Покрываем сопрягаемые торцы каждой из двух половин магнитопровода цапонлаком, собираем трансформатор, прижав половинки феррита друг к другу на время пока лак не подсохнет. Плотно наматываем сверху на магнитопровод два-три слоя тонкой полосы из изоляционной ленты или бумажного скотча, покрываем её сверху цапонлаком, сушим. Впаиваем трансформатор в плату блок питания, подключаем двигатель, измеряем напряжение. Если оно слишком велико, сматываем витки. Когда напряжение правильное, закрепляем вторичную обмотку – наносим на нее тонкий слой цапонлака. Трансформатор готов. Нужно заметить, что в результате этой переделки, мы получили всего одну скорость вращения двигателя, а именно некое среднее её значение по отношению к двум изначальным (паспортным) скоростям.

Плата зарядного устройства сотового телефона до переделки.

Разбираем трансформатор.
Вторичная обмотка трансформатора имела 12 витков провода D=0,35 мм в один слой.

Фото слева: катушка с эмальпроводом ПЭТВ D=0,32 мм, которым будет намотан трансформатор.
Фото справа: намотанная катушка трансформатора (29 витков ПЭТВ D=0,32 мм в два слоя).

Установка (склеивание) ферритового магнитопровода. Нанесение цапонлака.
Круговая обмотка изоляционной лентой (фото справа).

Перемотанный трансформатор установлен на плату блока питания (фото слева).
Плата блока питания двигателя готова к установке в фен (фото справа).

Штатные диоды (D1-D5) питания двигателя демонтированы для получения дополнительного свободного места (фото слева).
Плата блока питания двигателя на своем месте (фото справа).



Замена переменного резистора.

Чтобы убедиться в неисправности оного, вместо высокотемпературной обмотки нагревателя подключим лампу накаливания (см. аналогичный пример в статье – ремонт паяльной станции Solomon SR-976). Подаем на плату питание и видим, что лампа неадекватно реагирует на вращение переменного резистора. Выпаиваем штатный переменный резистор, временно подключаем любой другой (заведомо исправный) с тем же сопротивлением 100 К. Видим правильную работу схемы: скважность вспышек лампы четко привязана к углу поворота ручки (движка) переменного резистора, причем в одном крайнем положении движка свечение лампы отсутствует, в другом – наблюдается полный накал. Неисправность локализована, меняем переменный резистор новым (исправным). В нашем случае был установлен двигатель с меньшими оборотами, и интенсивность обдува спирали уменьшилась. Необходимо ограничить максимальную температуру нагрева спирали, во избежание ее перегрева и/или срабатывания термопредохранителя. Для этого, последовательно с переменным резистором (в разрыв бокового вывода, соответствующего максимальной мощности) впаиваем постоянный резистор, сопротивление которого определяется экспериментальным путем, визуально наблюдая за цветом накала спирали.

Лампа накаливания подключена вместо спирали.

На левом фото изображены старый (слева) и новый (справа) переменные резисторы.
На правом фото показан новый переменный резистор сдвоенного типа (2 x 100 K). Вскрытие корпуса – самый быстрый способ определить назначения выводов.

Придать нужную форму ручке резистора помогут надфили (фото слева).
Новый переменный резистор установлен (фото справа). Внутри красной термоусаживаемой трубки находится добавочный резистор сопротивлением 130 K.

Степень накала спирали в положении ручки регулятора, соответствующее максимальной температуре воздуха.

Измерение минимальной и максимальной температуры воздуха.



Выводы.

Технические решения, примененные в конструкции строительного фена Интерскол ФЭ-2000 первой модификации не уникальны и не отличаются высокой надежностью. Фен справедливо не позиционируется производителем как инструмент для профессионального использования. Инструмент вполне подходит для применения в быту. При наличии некоторого начального уровня подготовки пользователя, не составит большого труда самостоятельно восстановить работоспособность фена, так как его ремонтопригодность хорошая. Будущим обладателям модели ФЭ-2000, и тем, кто планирует использовать фен интенсивно, можно порекомендовать сразу после покупки проверить качество теплового контакта симистора с радиатором и, при необходимости, нанести теплопроводную пасту. Также не будет лишним сразу заменить провод питания на более качественный.



Похожие статьи:



Нагревательный элемент для фена – HDRG BlOG

Главная‎ > ‎ Нагревательный элемент фена опубликовано Тиной Уильямс 16 ноября 2018 г., 4:11 [ обновлено 16 ноября 2018 г., 17:15 ] Для работы фена требуется два компонента: вентилятор с приводом от двигателя и нагревательный элемент. Вентилятор всасывает воздух комнатной температуры и продувает его мимо нагревательного элемента, который затем нагревает этот воздух. Этот горячий воздух выходит из корпуса фена и попадает на ваши волосы. Что такое нагревательный элемент? Из чего это сделано? Как это работает? Как долго это длится? Можно ли его починить или заменить? Это важные вещи, которые нужно знать о нагревательном элементе фена. Что такое нагревательный элемент? Ключевым компонентом фена является нагревательный элемент, который обычно представляет собой катушку, ленту или полоску проволоки, излучающую тепло подобно нити накала лампы. Он отвечает за нагрев воздуха, проходящего через фен, для создания красивой укладки волос. В целях безопасности он спрятан внутри корпуса фена. Из чего сделан нагревательный элемент? Как правило, нагревательный элемент изготавливается либо на основе никеля, либо на основе железа. Нагревательный элемент на основе никеля чаще используется в бытовой технике, такой как фен. Тонкая проволока из нихрома обернута вокруг изолирующей пластины из слюды, а затем помещена внутрь корпуса фена. Нихром представляет собой сплав никеля и хрома. Можно использовать различные комбинации этих металлов, например, 60% никеля и 40% хрома. Однако наиболее широко используемая комбинация нихромовой проволоки, используемой в фенах, состоит из 80% никеля и 20% хрома. Нихром предпочтительнее других сплавов для изготовления нагревательных элементов из-за его отличительных свойств: Имеет высокую температуру плавления (примерно 1400 0 C / 2550 0 F) — может выдерживать очень высокие температуры. Устойчив к нагреву – не расширяется слишком сильно при нагревании. Устойчив к окислению – образует на своей поверхности тонкий слой оксида хрома при воздействии более высоких температур. Этот слой оксида хрома защищает его от окисления. Устойчив к коррозии – не ржавеет быстро. Какие типы нагревательных элементов доступны? Один тип нагревательного элемента, который был более популярен в прошлом, — это нагревательный элемент из нихрома без покрытия, то есть нихром используется сам по себе. Современные нагревательные элементы, однако, диверсифицировались в нихромовые проволоки с керамическим покрытием и нихромовые проволоки, пропитанные турмалином. Современные фены также могут быть оснащены титановой технологией, что просто означает, что в этой категории фенов для нагревательного элемента используется нихромовая проволока с титановым покрытием. В таблице ниже представлена ​​более подробная информация о каждом типе нагревательного элемента: Типы нагревательных элементов в зависимости от используемого материала Керамика Турмалин Титан Нихром встроен в керамический материал Более устойчивый Более долговечный Может выдерживать очень высокие температуры Может выдерживать сильное охлаждение и нагрев Рассеивает равномерное количество тепла по волосам без горячих точек или неравномерного количества энергии Воздух фена проникает в ваши пряди и высушивает их изнутри Не требует столько тепла, как обычные фены Быстрое время высыхания напр. Профессиональный фен TwinTurbo 3200 Драгоценный камень измельчается и пропитывается керамикой или титаном Использует ионную технологию для более быстрой сушки волос Позволяет использовать меньше тепла напр. Профессиональная сушилка Rusk Engineering Super Freak Можно использовать отдельно Часто используется в сочетании с керамикой или турмалином Новейший из всех материалов, используемых в нагревательном элементе фена Может выдерживать очень высокие температуры Подходит для людей с густыми и жесткими волосами, которым требуется высокая температура Не подходит для людей с тонкими и тонкими волосами, которые могут стать ломкими от воздействия высокой температуры напр. BaBylissPRO Nano Titanium Dryer Как работает нагревательный элемент? Электричество поступает к нагревательному элементу, который преобразует электрическую энергию в тепловую. Тепло, излучаемое таким образом нагревательным элементом, нагревает воздух, проходящий мимо него, достаточно, чтобы влага с ваших прядей испарялась. Чем выше мощность, подаваемая на прибор, тем больше тепла вырабатывается нагревательным элементом. Какие факторы влияют на работу нагревательного элемента? Насколько хорошо нагревается нагревательный элемент, будет зависеть от следующих факторов: Напряжение Текущий Длина нагревательного элемента Диаметр нагревательного элемента Тип материала нагревательного элемента Рабочая температура нагревательного элемента Как можно продлить срок службы нагревательного элемента? Нагревательный элемент внутри фена представляет собой очень тонкую полоску или ленту из нихромовой проволоки. Этот провод может сломаться из-за неправильного обращения или изнашиваться из-за отсутствия технического обслуживания. Рекомендуется регулярно проверять нагревательный элемент на наличие поломок и при необходимости ремонтировать или заменять его. Если время от времени не чистить фильтр фена, это может привести к скоплению ворсинок, которые могут оказать дополнительное давление на нагревательный элемент и сократить срок его службы. Для получения более подробной информации о материалах для фена нажмите здесь

Ремонт фена | Как ремонтировать мелкую бытовую технику

Искать ВСЕ ремонты:

В этом руководстве по ремонту фена рассказывается, как работает фен, что часто выходит из строя, как определить неисправность фена и какие детали и инструменты вам потребуются для ее устранения. Затем в нем даются простые пошаговые инструкции по разборке обычного фена и обслуживанию термовыключателя фена. В этом руководстве Fix-It также содержится дополнительная информация о ремонте электрического шнура, ремонте двигателя, ремонте выключателей, ремонте нагревательных элементов и ремонте вентиляторов.

Как работает фен?

Компоненты фена: нагревательный элемент, двигатель вентилятора и органы управления.

Электрический фен создает мгновенную струю горячего, теплого или даже холодного воздуха для сушки и укладки волос, однако многие модели достаточно легки, чтобы их можно было держать в одной руке, что позволяет легко направлять поток воздуха. Сушилка содержит очень длинную катушку из тонкой проволоки, которая выделяет тепло. Струя воздуха, выдуваемая вентилятором за нагревательным элементом, переносит это тепло через сопло в выбранном вами направлении. Если поток воздуха затруднен и воздух становится слишком горячим, термостат отключает питание, чтобы предотвратить перегорание двигателя.

Типичный фен включает в себя выключатель, переключатель скорости вентилятора, вентилятор и двигатель, а также переключатель нагрева. Сушильные машины с колпаком большего размера работают по тем же принципам с теми же ключевыми деталями, поэтому применяются те же инструкции по ремонту. Щетки для укладки с подогревом практически одинаковы по функциям, деталям и ремонту.

Что может пойти не так с феном?

Поскольку фены представляют собой простые небольшие приборы, мало что может пойти не так. Электрический шнур может быть неисправен, прибор может не нагреваться, а вентилятор может не работать. Вот об этом.

Наконечник Fix-It

Фены будут перегреваться, и термостат отключит их, если вентиляционное отверстие забьется волосами или пылью. Периодически чистите щеткой или пылесосьте решетку и сетчатый фильтр. Также время от времени затягивайте винты, чтобы волосы и влага не попали в корпус.

Как определить неисправность фена?

Снимите крепеж, скрепляющий половинки корпуса. Аккуратно разделите половинки, потому что некоторые переключатели выпадут.

Вот с чего начать поиск, если ваш фен неисправен:

• Если прибор вообще не работает, убедитесь, что в розетке есть питание, и проверьте электрический шнур.
• Если он по-прежнему не работает, разберите его, чтобы проверить термовыключатель и, при необходимости, отремонтировать. Также проверьте двигатель, переключатели и нагревательный элемент с помощью мультиметра.
• Если вентилятор не работает при всех настройках, проверьте переключатель вентилятора и выполните обслуживание, если он неисправен.
• Если сушилка не нагревается при всех настройках, проверьте переключатель нагрева и при необходимости выполните обслуживание.
• Если вентилятор работает, но не нагревает, проверьте переключатель обогрева и нагревательный элемент и при необходимости выполните обслуживание.
• Если обогрев работает, а вентилятор нет, проверьте переключатель скорости вентилятора и двигатель вентилятора и выполните техническое обслуживание, если они неисправны.

Наконечник Fix-It

Нагревательные элементы внутри фена (и тостеров тоже) сделаны из очень тонкой проволоки. Обращайтесь с ними с особой осторожностью, чтобы убедиться, что они не повреждены при ремонте других компонентов. Кроме того, осмотрите их на предмет поломок и отремонтируйте или замените те, которые выглядят изношенными или сломанными.

Что нужно для ремонта фена?

Некоторые запасные части для фенов можно купить в небольших магазинах запчастей для бытовой техники и в крупных хозяйственных магазинах. Или вы можете обратиться к производителю или онлайн-дилерам запчастей для запасных частей. Для работы с феном могут понадобиться следующие инструменты:

• Отвертки
• Ключи
• Мультиметр

Каковы шаги по ремонту фена?

Разборка обычного фена:

Убедитесь, что вы разложили компоненты так, чтобы их было легче собрать после того, как вы почините фен.

1. Отключите осушитель от сети.
2. Снимите насадку и фильтр фена. В некоторых моделях они удерживаются за счет натяжения, а в других – с помощью небольшого винта в месте соединения насадки или фильтра с основным корпусом.
3. Если в блоке есть сетка входного фильтра, снимите и очистите ее.
4. Выверните винты, скрепляющие корпус, и снимите корпус.
5. Найдите все переключатели, вентилятор и двигатель, затем проверьте их. В некоторых случаях вы можете увидеть очевидные повреждения или проблемы, которые можно быстро устранить. Или вам может понадобиться найти и установить запасные части.

Снимите и очистите сетку фильтра фена.

Обслуживание термовыключателя фена:

1. Откройте корпус, как указано выше, чтобы открыть узел нагревательного элемента.
2. Осмотрите термовыключатель на наличие повреждений или обесцвечивания. Термовыключатель будет подключен к одному из двух проводов, идущих от электрического шнура и внутрь корпуса.
3. Осторожно используйте сжатый воздух для очистки внутренних компонентов от пыли, волос и другого мусора. Будьте осторожны, чтобы не повредить провода чувствительного элемента в нагревательном блоке.

Внимание!

В целях безопасности не забудьте дать фену остыть, прежде чем убрать его на хранение.

Не можете найти?

6 причин, по которым ваш фен не нагревается (решено)

Тепло является важным фактором, когда фен выполняет свою работу — сушит влажные волосы.

Если вы обнаружили, что ваш фен больше не излучает тепло, возможно, вам интересно, в чем причина этого.

Не волнуйтесь, здесь вы можете проверить, что может быть причиной этой раздражающей проблемы, и мы обещаем, что это не все пустые слова.

Содержание

Ваш фен защищает себя от повреждений из-за перегрева

Продолжительное использование фена может привести к перегреву устройства.

Перегретый фен может привести к ряду внутренних проблем.

Некоторые фены имеют возможность предотвратить повреждение своих компонентов, не позволяя фену излучать тепло после длительного периода использования.

Если ваш фен имеет эту удобную функцию, он либо полностью отключится, либо будет дуть холодный воздух вместо горячего.

Посмотрим правде в глаза, лучше, чтобы ваш фен дул холодным воздухом, а не медленно таял внутри!

Однако, если ваш фен дует не горячим, а холодным воздухом, и вы не уверены, что это действительно превентивная мера, проверьте следующим способом:

1. Выключите фен, если он больше не нагревается.
2. Подождите около 10-20 минут и убедитесь, что устройство прохладное на ощупь.
3. Теперь снова включите фен и посмотрите, будет ли он производить горячий воздух .
4. Если теперь устройство остыло и снова обрело способность дуть горячим воздухом, то можете быть уверены, что ваш фен работает нормально и дул холодным воздухом, чтобы предотвратить повреждение компонентов.
   • Однако, если у вас все еще есть проблема с тем, что ваш фен все еще не нагревается, пришло время рассмотреть некоторые другие причины проблемы.

Вы проверили настройки фена?

Иногда самая очевидная причина дает вам решение!

Сушка феном для большинства из нас является частью повседневной жизни. Мы делаем это автоматически, даже не учитывая настройки нашего устройства.

Тем не менее, всегда стоит проверить, что вы или кто-то другой не переключил свой фен на настройку, при которой дует только холодный воздух.

Например, в фенах Whal есть режим, который они называют «прохладный укол», который предназначен для того, чтобы ваши волосы оставались уложенными в течение более длительного периода времени. Это достигается за счет холодного воздуха вместо горячего.

Если этот параметр активен, то вы не получите ожидаемого тепла.

На большинстве фенов также есть кнопка, которая при нажатии подает холодный воздух, поэтому держите палец на курке подальше от кнопки, если вы хотите, чтобы ваши волосы получали горячий воздух, необходимый для быстрой сушки.

Неисправный компонент может привести к катастрофе для горячего воздуха

Неисправность внутренней работы вашего фена вполне может быть причиной недостатка тепла от вашего надежного устройства.

Отказ компонента также может быть причиной ряда проблем, в том числе фена, который просто перестал включаться.

Однако, когда речь идет о нагреве и вашем фене, наиболее важным компонентом является нагревательный элемент (также называемый «сопротивлением»).

• Нихромовая проволока является распространенным нагревательным элементом в фенах.
• Проволока изготовлена ​​из хрома и никеля , которые нагреваются электрическим током.
• Вентилятор внутри вашего фена нагнетает воздух через нихромовую проволоку и изолирующие слюдяные пластины, вокруг которых намотана проволока.
• Результатом является горячий воздух , вырабатываемый вашим феном.
• Мощность влияет на то, насколько горячим будет дуть фен.
• В новых фенах начали внедрять керамическое покрытие вокруг нагревательного элемента для лучшего распределения тепла и обеспечения стабильного потока температуры.
• Во время использования провод может светиться красным.

Если этот важный компонент будет поврежден, ваш фен, скорее всего, перестанет производить горячий воздух.

К сожалению, починить такой компонент сложно, и для этого потребуются специальные знания.

Тем не менее, можно проверить, действительно ли этот компонент является виновником или причиной того, что ваш фен не нагревается. Чтобы подтвердить это, выполните следующие действия:

1. Убедитесь, что ваш фен больше не подключен к источнику питания.
2. Разберите фен и снимите нагревательный элемент /сопротивление.
3. С помощью мультиметра проверьте, равно ли отображаемое значение 1.
   • Помните, что мультиметр должен быть установлен в положение омметра.
4. Если отображаемое значение равно 1 , компонент должен быть заменен .

Ознакомьтесь с нашим блогом о 5 причинах, по которым ваш выпрямитель для волос пахнет.

Небольшой ворс может стать большой проблемой

Ворсинки представляют собой крошечные волокна, и, хотя они и маленькие, они могут мешать нагреву фена.

Владельцы фенов обнаружили, что даже небольшое количество ворсинок может повредить термовыключатель, который находится в «стволе» вашего устройства.

Вот почему иногда кажется, что вы можете чудесным образом решить проблему с отсутствием тепла, стукнув феном по полу.

Однако все, что вы на самом деле делаете, — это время от времени выбиваете ворсинки из термовыключателя.

Проверенный способ: возьмите воздушный компрессор и продуйте его феном. Это удалит любой застрявший ворс.

Ваши вентиляционные отверстия закрыты, что приводит к перегреву

Теперь, когда вы понимаете чувствительный характер вашего нагревательного элемента и насколько важно обеспечить фену возможность производить горячий воздух, то само собой разумеется, что вы не хочется перегрева.

Вентиляционные отверстия на вашем фене играют ключевую роль в предотвращении повреждений из-за перегрева.

Если вентиляционные отверстия на вашем фене каким-либо образом заблокированы, произойдет перегрев, который может:

• Привести к тому, что устройство будет дуть холодным воздухом вместо горячего (как описано выше)
• Или вызвать непоправимое повреждение такого компонента, как нагревательный элемент.

Впускное и выпускное отверстия для воздуха всегда должны быть свободны от засорения.

Также важно содержать вентиляционные отверстия в чистоте.

Этого можно легко добиться, взяв щетку и удалив скопившиеся частицы пыли.

Некоторые модели фенов могут также иметь фильтр, который следует осматривать и очищать при необходимости.

Помните, что техническое обслуживание ваших электрических устройств, включая фен, предотвратит возникновение проблем.

Содержание фена в чистоте обеспечивает хороший поток воздуха, что, в свою очередь, позволяет устройству поддерживать нормальную рабочую температуру.

Фен, который перегревается, — это фен, который перестанет производить необходимое вам тепло, когда вы этого захотите.

Неисправный переключатель может быть причиной сбоя нагрева

Многие фены имеют переключатель, который позволяет пользователям контролировать температуру своего фена.

Это удобная функция не только для того, чтобы вы могли укладывать волосы так, как вам хочется, но и для предотвращения перегрева (что, как вы видели, очень важно).

Если этот переключатель поврежден или застрял, вы окажетесь в одной из двух ситуаций:

1. Ваш фен застрял навсегда дует только холодный или прохладный воздух.
2. Ваш фен постоянно перегревается, что заставляет его принудительно оставаться в холодном режиме .

Неисправный переключатель можно проверить с помощью мультиметра, но для его устранения (как и для большинства других компонентов фена) требуются специальные знания.

Как отмечает Restartorioum.com, обычно не стоит пытаться разобрать фен, если вы действительно не знаете, что делаете, и что еще хуже —

«обычно цена такого ремонта не стоит затрат».

Заключительные мысли

Наличие фена, который не нагревается, — настоящая проблема, но поддержание его в чистоте и предотвращение перегрева — ключ к предотвращению этой проблемы.

Хотя вы можете разобрать фен для проверки и теоретически заменить сломанные компоненты, поврежденные из-за перегрева или неисправности, делать это не рекомендуется.

Если на ваше устройство распространяется гарантия, обратитесь к производителю для ремонта и замены.

Если гарантия на ваше устройство больше не действует, а проблема не устранена, несмотря на все ваши усилия и советы из этой статьи, возможно, пришло время заменить фен на тот, который вас не подведет.
