Какую нагрузку выдерживает швеллер 10

Швеллер считается самым распространенным изделием металлопроката. Это металлическая заготовка в виде балки, которая имеет форму буквы «П». К основным полезным функциям швеллера относят увеличение устойчивости и жесткости разных сооружений, что позволяет последним выдерживать высокие нагрузки.


Изделие изготавливается методом горячей деформации металла на прокатном стане без применения впоследствии дополнительной термической обработки. Все нормы выпуска швеллера 10П указаны в нормах стандарта ГОСТа 8240-97.

Швеллер 10 технические характеристики

В каждом стандарте по ГОСТу указаны технические характеристики швеллера 10П в зависимости от вида и способа его изготовления. Но к основным можно отнести ширину и длину заготовки.

Стандартная длина швеллера 10 варьируется в пределах от 4м до 12м, но встречаются и нестандартные размеры длиною в 13м. В таком случае предприятия металлопроката изготавливают изделие на заказ. После длины проката указывается его маркировка — индекс «П», что означает наличие параллельных граней в металлическом изделии. Ширина швеллера между полками указывает на его номер в сортаменте.

При выпуске изделия применяют обычную сталь марок ПС 3 или СП 3, низколегированную — 09г2с, которая увеличивает прочность и надежность заготовки, так как сталь содержит в себе сплав марганца. Обычно отличить заготовку горячего проката от холодного можно по внешнему виду: горячекатаный швеллер имеет слегка округленный внешний угол. Масса одного метра изделия — 8.59кг.

Какую нагрузку может выдержать 10 швеллер

Благодаря своим техническим характеристикам и конструкции изделие способно выдерживать осевые нагрузки и весьма устойчиво к нагрузкам на изгиб. Небольшая толщина швеллера служит, как правило, для возведения перекрытий на небольшом плече, создании перекидных сооружений средней длины.

С помощью швеллеров делают опоры для высоковольтных линий электропередач, краны, нефтяные вышки и прочие конструкции. Также часто подобные образцы находят применение в станкостроении, машиностроении и вагоностроении.

Большому распространению в промышленном производстве швеллера 10П поспособствовали его высокие характеристики прочности и надежности, а также доступная цена.

cheltruba.ru

Объясните идиоту, какую максимальную нагрузку выдержит швеллер 10П ?

два швеллера плиту выдержат, а три и машину на ней вертикально естесственно [

это засисит от многих факторов, толщина меттала, какой сплав итд..

И как Вам посчитать точечную нагрузку, если: 1. непонятно в какой именно точке 2. под каким углом 3. в каком направлении

О-о-о-о-о, тут сопромат надо вспоминать да эпюру чертить

Ну тонну распределенно швеллер не используется одиночно в конструкциях, испытывающих пролетную нагрузку, только в виде металлоконструкций типа фермы или иных

При шарнирном закреплении и сосредоточенной нагрузке, приложенной в середине пролета, максимальный изгибающий момент будет равен PL/4. Момент сопротивления изгибу швеллера 10П равен 34900 мм3. Допускаемые напряжения примем 200 МПа. Тогда сила P=200*34900*4/3000=9300 Н. Примерно тонна.

Швеллер 10, как в <a rel="nofollow" href="http://uralmet.su" target="_blank">http://uralmet.su</a>, при пролете 3 м выдержит без прогиба гарантийно по средине примерно 500 кг. При равномерном распределении до 1500кг.

Вот ты точно не хню спрашиваешь))) Уссаться можно

touch.otvet.mail.ru

Какую нагрузку выдерживает швеллер 10 швеллер

Швеллер – это одно из самых популярных изделий металлопроката. Оно незаменимо для строительства зданий, сооружений и металлоконструкций. Швеллер 10 – это п-образное металлоизделие, которое имеет высоту 100 мм. Если вас интересует, какую нагрузку выдерживает швеллер 10, то можно однозначно сказать: она будет гораздо больше, чем при использовании в качестве основы других материалов. Прочность и жесткость возведенных строений достигается за счет дополнительных граней.

Способы производства

Все изделия металлопроката, независимо от их типа и вида, производятся согласно ГОСТу. В нем нормируются основные показатели металлоизделия. Для изготовления швеллера 10 используют стальной прокат, из которого горячекатаным способом на специальных станах изготавливают изделие.

Данное металлоизделие может быть гнутым (равнополочным и неравнополочным), горячекатаным и специальным. Для каждого вида этого металлопроката предусмотрены свои нормы, которые определяются в разных ГОСТах. В каждом ГОСТе указаны технические характеристики швеллера 10 в зависимости от способа его изготовления. Он может изготавливаться не только из стали, хотя она и является основным материалом для производства данных изделий.

Предназначение

В связи со своими небольшими размера швеллер 10 используется чаще всего в машиностроении, вагоностроении и танкостроении. Для возведения зданий применяют металлоизделия со значениями от 20. Какую нагрузку выдерживает швеллер 10, можно рассчитать на основе стандартных таблиц.

В компании «Альтернатива» вы найдете широкий ассортимент металлопроката любой длины и в любых необходимых вам количествах. Если вы не обладаете большим опытом в строительстве, наши менеджеры с радостью подскажут технические характеристики швеллера 10 и помогут вам подобрать изделие для ваших нужд.

www.alternativann.ru

применение, расчет на прогиб, характеристики

Швеллер – разновидность фасонного металлопроката, получаемая путем горячей прокатки или гибки, имеет поперечное сечение П-образной формы. Массово горячекатаная продукция изготавливается из стали обыкновенного качества (3 пс/3сп) или низколегированных марок. Изделия из низколегированных сталей (наиболее часто – 09Г2С) предназначены для эксплуатации при низких температурах. Исходной заготовкой при производстве гнутого швеллера является полоса, материалы – «черные» и коррозионностойкие стали, алюминий и его сплавы, медь и сплавы на ее основе (бронза, латунь). Профильные изделия из алюминия и его производных могут изготавливаться способом горячей прессовки без или с дальнейшей термообработкой (отжигом, закалкой с естественным или искусственным старением). Наибольшее распространение получил стальной горячекатаный и гнутый швеллер.

Горячекатаный стальной швеллер: нормативы, сортамент, характеристики

Сортамент этой продукции определяется ГОСТом 8240-89. Размер профиля характеризуется номером, который равен (примерно) высоте стенки, взятой в сантиметрах. В соответствии со стандартом выпускают продукцию:

  • С уклоном внутренних граней полок. В маркировке после номера присутствует буква «У». Норматив предусматривает производство изделий с высотой стенки 50-400 мм, шириной полки 32-115 мм, толщиной стенки 4,4-8,0 мм, толщиной полки 7,0-13,5 мм. Если в обозначении между номером профиля и буквой «У» присутствует буква «а», это означает, что изделие имеет увеличенную ширину и толщину полок. Основная область применения этого вида швеллера – строительство. Благодаря некоторому утолщению во внутренних углах, профиль обладает повышенными прочностными характеристиками. Такая металлопродукция используется в каркасном строительстве, для устройства перекрытий, сооружения ферм, лестниц, малых архитектурных форм, металлических конструкций различного назначения.
  • С параллельными внутренними гранями полок. В маркировке после номера указывается буква «П». Индекс «а» свидетельствует о наличии усиленных полок. В соответствии с нормативом, высота стенки изделий находится в диапазоне 50-400 мм, ширина полки – 32-115 мм, толщина стенки – 4,4-8,0 мм, толщина полки – 7,0-13,5 мм. Этот тип швеллера имеет сферы использования, схожие с изделиями с уклоном внутренних граней полок. Профиль с параллельными внутренними гранями эффективен в тех случаях, когда сопряжение с другими частями конструкции происходит по внутренней поверхности изделия.

Таблица геометрических характеристик горячекатаного швеллера

Номер швеллераВысота профиля, смШирина полки, ммТолщина стенки, ммТолщина полки, ммМасса 1 м, кг
С уклоном внутренних граней полок
5 32 4,4 7,0 4,84
6,5У 6,5 36 4,4 7,2 5,9
8 40 4,5 7,4 7,05
10У 10 46 4,5 7,6 8,59
12У 12 52 4,8 7,8 10,4
14У 14 58 4,9 8,1 12,3
16У 16 64 5,0 8,4 14,2
16аУ 16 68 5,0 9,0 15,3
18У 18 70 5,1 8,7 16,3
18аУ 18 74 5,1 9,3 17,4
20У 20 76 5,2 9,0 18,4
22У 22 82 5,4 9,5 21,0
24У 24 90 5,6 10,0 24,0
27У 27 95 6,0 10,5 27,7
30У 30 100 6,5 11,0 31,8
33У 33 105 7,0 11,7 36,5
36У 36 110 7,5 12,6 41,9
40У 40 115 8,0 13,5 48,3
С параллельными гранями полок
5 32 4,4 7,0 4,84
6,5П 6,5 36 4,4 7,2 5,9
8 40 4,5 7,4 7,5
10П 10 46 4,5 7,6 8,59
12П 12 52 4,8 7,8 10,4
14П 14 58 4,9 8,1 12,3
16П 16 64 5,0 8,4 14,2
16аП 16 68 5,0 9,0 15,3
18П 18 70 5,1 8,7 16,3
18аП 18 74 5,1 9,3 17,4
20П 20 76 5,2 9,0 18,4
22П 22 82 5,4 9,5 21,0
24П 24 90 5,6 10,0 24,0
27П 27 95 6,0 10,5 27,7
30П 30 100 6,5 11,0 31,8
33П 33 105 7,0 11,7 36,5
36П 36 110 7,5 12,6 41,9
40П 40 115 8,0 13,5 48,3

Расчет табличного веса швеллера осуществляется с использованием среднего значения плотности различных марок стали – 7,85 г/см3.

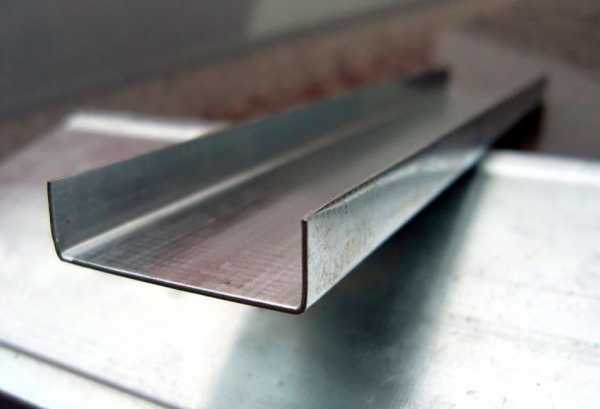

Гнутый стальной швеллер: ГОСТ, сортамент, технические характеристики

Исходной заготовкой при производстве гнутого профиля является стальная горяче- или холоднокатаная полоса. Процесс изготовления проходит на профилегибочных агрегатах. Гнутый металлопрофиль можно отличить от горячекатаного по скругленным наружным углам и одинаковой толщине стенки и полок, которая не превышает 8 мм. При гибке устраняются некоторые поверхностные дефекты. В отличие от горячекатаной металлопродукции, которая выпускается только равнополочной, гнутая производится как равно-, так и неравнополочной. Сортамент равнополочных изделий определяется ГОСТом 8278-83, неравнополочных – ГОСТом 8281-80. Их ассортимент гораздо шире перечня горячекатаного проката П-образного профиля. Высота стенки равнополочного профиля – 25-410 мм, ширина полки – 26-65 мм, толщина стенки – 2-8 мм.

Из-за прочности, уступающей аналогичной характеристике горячекатаных металлоизделий, различные марки гнутого швеллера применяются в качестве дополнительных усиливающих элементов в металлоконструкциях, при проведении отделочных работ, мероприятий по реконструкции ветхих строений, в которых невысокая масса металла имеет решающую роль.

Расчет швеллера на нагрузки

Стальной прокат с П-образным поперечным сечением – популярный тип металлопроката, востребованный в строительстве. При использовании швеллера для создания перекрытий и других ответственных строительных конструкций производят расчеты на изгиб и прогиб с помощью формул, таблиц, онлайн-калькуляторов. Для упрощения расчетов условия работы профильных изделий приводят к стандартным схемам. Основные из них:

  • Швеллер работает как однопролетная шарнирно-опертая балка, на которую оказывает воздействие распределенная нагрузка, такой тип расчета применяется при использовании металлопроката в межэтажных перекрытиях.
  • Консольная балка, жестко закрепленная с одного конца, нагрузка равномерно распределена. Такая схема характерна для козырьков, изготовленных путем приварки проката с одной стороны к выпускам из вертикальной ограждающей конструкции.
  • Шарнирно-опертая балка с двумя опорами и консолью. Этот вариант применяется в случае организации пролета с выпуском металлопроката за пределы стены для опирания балконной плиты.
  • Однопролетная балка с шарнирной опорой, на которую действуют одна или две сосредоточенные силы. Такая схема применяется для расчета несущей способности швеллера, выполняющего функцию перемычки, на которую опираются одна или две балки перекрытия.

Для онлайн-калькулятора, кроме схемы расчета, понадобятся: длина пролета, расчетная и нормативная нагрузка, расчетное сопротивление, тип швеллера (его площадь калькулятор определит самостоятельно). Результат – расчеты по прочности.

При покупке швеллера в компании ООО «РМК» вычисления для корректного подбора металлопроката вам поможет произвести менеджер.

spbrmk.ru

Какую нагрузку выдерживает швеллер 10

Расчет нагрузки на швеллер (расчет на прочность)

Зачастую швеллер применяется для изготовления металлоконструкций (крановых мостов, ферм, лестниц, цеховых пролетов и пр.), при монтаже быстровозводимых зданий и сооружений, каркасов гаражей, стеллажей складских помещений, перекрытий, оснований крыш, армирования и усиления узлов. Основное достоинство этого проката – высокая несущая способность, которая имеет место благодаря форме его сечения (П-образное), при относительно малой металлоемкости.

Методика расчета размера швеллера, таблица моментов сопротивления швеллера по ГОСТ — смотрите .

П-образный профиль, как горячекатаный, так и гнутый в металлоконструкциях чаще всего работает либо просто на изгиб, либо на изгиб + растяжение/сжатие. Расчет швеллера на прогиб (на прочность) – является обязательным при проектировании изделия, в состав которого входит данный профиль. Он может быть проверочным и проектировочным. Рассмотрим на примере расчет распределенной нагрузки на швеллер, который имеет шарнирное закрепление.

Пусть имеется швеллер 10П, изготовленный из стали 09Г2С. Длина балки составляет 10 метров. Для того, чтобы определить допустимое значение нагрузки на швеллер (допустимые значения), необходимы некоторые справочные данные. Возьмем их из соответствующих ГОСТов и СНиПов.

Предел текучести стали 09Г2С (или нормативное сопротивление) составляет Rун = 345 МПа. Моменты сопротивления швеллера 10П берем из ГОСТ 8240-97, и их значения относительно осей Х и Y составляют: Wx=34,9 см3, Wy=7,37 см3. Максимальный изгибающий момент возникает балке с таким типом закрепления и нагружения посередине, и определяется из выражения: М = W∙Rун.

Произведем расчет допустимого момента для двух случаев расположения швеллера: 1) стенка расположена вертикально; 2) стенка расположена горизонтально. Тогда:

  • М1 = 34,9∙345=12040,5 Н∙м
  • М2 = 7,37∙345=2542,65 Н∙м

Зная момент, определим допустимые значения распределенной нагрузки на швеллер. Она составит:

q1 = 8∙М1/L2 = 8∙12040,5/102 = 963,24 Н/м или 96,3 кгс/м
q2 = 8∙М2/L2 = 8∙2542,65/102 = 203,4 Н/м или 20,3 кгс/м

Получив значения допустимых распределенных нагрузок на швеллер, можно сделать вывод, что при данных условиях несущая способность швеллера расположенного по вертикали примерно в пять раз больше, чем в случае его расположения по горизонтали.

Момент сопротивления швеллера при проектировании перекрытий

При проектировании перекрытий, несущих металлоконструкций не достаточно одного прочностного расчета нагрузки на швеллер. Чтобы обеспечить надежность проектируемой конструкции, необходимо также произвести расчет на жесткость швеллера. Прогиб в данном случае не должен превышать допустимое значение. Эта проверка профиля является обязательной при проектировании перекрытий для жилых и прочих помещений. Для примера возьмем ту же балку, что и ранее. Распределенная нагрузка, действующая на нее, составляет 50 кгс/м или 500 Н/м. Момент инерции швеллера 10П имеет значение Ix = 175 см4. При проверке балки на жесткость, определяется ее относительный прогиб по формуле:

  • f/L = М∙L/(10∙Е∙Ix)≤, где

М – изгибающий момент, Н∙м
L = 1000 см – длина хлыста
E = 2,1∙105 МПа – модуль упругости стали
Ix = 175 см4 – момент инерции сечения швеллера

Момент сопротивления швеллера, изгибающий момент равен: М = q∙L2/8 = 500∙102/8 = 6250 Н∙м.

Тогда относительный прогиб швеллера 10П составит: f/L = 6250∙1000/(10∙2,1∙105∙175) = 0,017 = 1/59

Если сравнивать с допустимыми значениями относительно прогиба согласно СНиПам, то данный швеллер нельзя использовать для межэтажных перекрытий, так как там допустимое значение составляет 1/200. Следовательно, несмотря на обеспечение прочности данной конструкции, необходимо подбирать больший профиль швеллера, и проверять его на жесткость.

Номера, литеры и ГОСТы

По способу производства швеллер бывает гнутый и горячекатаный профиль. Различить их легко даже не специалисту — горячекатанный швеллер имеет четко выраженное ребро, а гнутого швеллера оно будет несколько закругленным. Прочие особенности различных видов швеллера определяются уже по их маркировке.

В частности, литеры А,Б и В в отношении партий горячекатанных швеллеров будут обозначать, что прокатка производилась с высокой (А), повышенной (Б) или обычной точностью (В).

Номер швеллера обозначает высоту его сечения, выраженную в сантиметрах.

Ширина профиля соответствует ширине полки и может колебаться в промежутке от 32 до 115 мм. Маркировка швеллера, например 10П, отражает его высоту и тип профиля. Высота сечения швеллера — это вообще главный параметр в его маркировке. Номер швеллера — это его высота с сантиметрах, а соседствующие с ним буквы обозначают, что сечение швеллера может быть:

1) с уклоном граней (серии У и С), где У — это уклон, а С или Сб — специальные серии. 2) с параллельными гранями (серии П, Э и Л), где Э означает экономичную серию, а Л — легкую. Литеры С (например — 18С, 20С и т.д.), можно встретить в изделиях, предназначенных для автомобильной промышленности или для строительства железнодорожных вагонов (ГОСТ 5267.1-90). Встречаются еще иногда и экзотические виды швеллеров. Например, ГОСТ 21026-75 определяют параметры швеллеров с отогнутой полкой (их используют при производстве вагонеток для шахт и рудников).

Самые востребованные размеры швеллеров

Наибольшей популярностью у потребителей пользуются швеллеры с номерами от 8 до 20 Их геометрические параметры в категориях П (то есть с параллельными гранями) и сериях У (с уклоном внутренних граней) совпадают, разница наблюдается только в радиусах закругления и углах наклона полок.

Швеллер 8 применяется в основном для укрепления конструкций внутри зданий бытового и производственного назначения. При его производстве используются полуспокойные (3ПС) и спокойные (3СП) углеродистые стали, для которой характерна отличная свариваемость.

Швеллер 10 широко используется в машиностроении, станкостроении и в других областях промышленности. Он также успешно используется при возведении мостов, стен и несущих опор при строительстве корпусов производственных зданий.

Швеллер 12 очень схож со швеллером «восьмеркой», но имеет более высокие прочностные характеристики и несущую способность, что позволяет снижать металлоемкость конструкций, возводимых с его участием.

Швеллер 14 — один из наиболее востребованных типов швеллеров. используется в строительных конструкциях для жесткого армирования несущих деталей, придавая им металлоконструкции особую прочность и жесткость. Швеллер 14 бывает обычной точности и повышенной.

Швеллер 20 выступает как несущий элемент при усилении мостов, при армировании перекрытий (в том числе и сложном) многоэтажных домов, в кровельных прогонах.

Благодаря высоким эксплуатационным качествам, «двадцатка» часто применяется в конструкциях с высокими нагрузками — как динамическими, так и статическими.

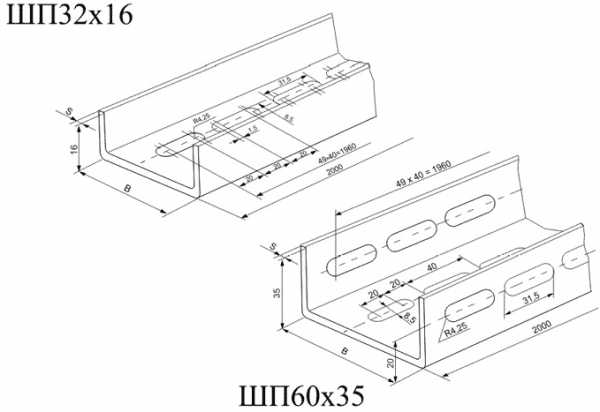

Встречаются и нестандартные применения швеллеров. Перфорированный (то есть «дырчатый») швеллер позволяет, к примеру, монтировать металлические конструкции без проведения сварочных работ, что значительно сокращает время монтажа. Для перфорации лучше всего подходят швеллеры с большой высотой полок и широким расстоянием между ними. Такие изделия обозначаются буквами ШП — «Швеллер Перфорированный» и чаще всего применяются при строительстве временных конструкций (например — строительных лесов) или складских стеллажей.

Для создания таких сооружений лучше подходят швеллеры с малыми номерами, поскольку вес стеллажа (а значит и швеллера, из которого он собран) не должен быть слишком большим.

При внутренней отделке помещений швеллеры используются в качестве «охранного» каркаса при прокладке проводов электросетей высокого напряжения.

Иногда швеллеры используют еще в качестве направляющего грузоподъемного устройства, в том числе, как пандусы для колясок и тележек.

В общем, применение швеллеров может быть разнообразным, но все-таки главное их назначение — это укрепление конструкций и способность выдерживать длительные нагрузки.

Условные обозначения в маркировке швеллера — как в них разобраться?

А поскольку главное назначение швеллера состоит в том, чтобы выдерживать нагрузки, то из его маркировки прежде всего требуется узнать параметры, которые позволят эту нагрузку рассчитать, а именно — состав стали, ее прочность, качество прокатки и так далее.

Что же можно узнать из маркировки?

К примеру, перед нами упаковка горячекатанных швеллеров, на которой написано: 30П-В ГОСТ 8240-97/Ст3сп4-1 ГОСТ 535-88

Это значит, что перед нами швеллер 30П — то есть с параллельными гранями и высотой сечения 30 см. Буква В указывает на обычную точности прокатки В, выполненный из стали Ст3, четвертой категории, первой группы.

Тот же швеллер, но только из стали 09Г2С повышенной точности прокатки получит обозначение 30П-Б ГОСТ 8240-97/345 ГОСТ 19281-89, в котором 345 будет означать прочность стали, соответствующую сорту 09Г2С.

А вот в маркировке А 300х80х6 Б ГОСТ 8278-83/2-Ст3сп ГОСТ 11474-76 буква А будет обозначать высокую точность профилирования стальной заготовки (штрипсы) из второй категории стали Ст3сп, из которой изготовлен гнутый равнополочный швеллер размерами 300х80х6 (где 300 мм — высота сечения изделия, 80 мм — ширина полок, а 6 мм — толщина полок и стенок)

Виды нагрузок и швеллеров

Вид А. «Козырек над подъездом». К такому типу относятся балки, где имеются жесткие заделки. Нагрузка обычно поступает равномерно. Это могут быть козырьки над подъездами. Для их изготовления применяют сварку. Делают из двух швеллеров, присоединенных к стене, а пространство заполняется железобетоном.

Вид B. «Межэтажные перекрытия»Жестко закрепленные однопролетные балки, нагрузка на которые распределена равномерно. Обычно это балки перекрытий между этажами.

Вид C. «Шарнирная балконная опора». Балки имеют две опоры с консолью, нагрузка между ними распределяется равномерно, но они выпущены за пределы наружных стен. Это необходимо для создания опоры балконных плит.

Вид D. «Под две перемычки». Это однопролетные шарнирно-опертые балки, на которых действуют две сосредоточенные силы. Обычно это перемычки, на которые опирается другая пара балок-перекрытий.

Вид E. «Под одну перемычку». Это однопролетные шарнирно-опертые балки, где сосредоточена одна сила. Обычно это перемычки, на которые опирается одна балки другого перекрытия.

После того как будет уточнено к какому виду относится данный швеллер и куда будет идти основная нагрузка подбирается формула расчета.

Расчет швеллера на прогиб и изгиб

Швеллер — это наверно самый популярный металлопрокат, применяемый в строительстве. Посудите сами, он может использоваться в качестве балок перекрытия, косоуров лестниц, перемычек и многих других строительных конструкциях. Также швеллер довольно часто применяется для усилений конструкций.

1. Калькулятор

2. Инструкция к калькулятору

Но как известно, нельзя бездумно брать тот или иной металлопрокат. Ведь бывает так, что самое большое его сечение не может выдержать приходящуюся на него нагрузку. Поэтому, если Вы хотите применять в строительстве своего сооружения швеллер, необходимо его сначала рассчитать на прогиб и изгиб. А в этом может помочь данный калькулятор.

Расчет швеллера на прогиб и изгиб (подбор номера швеллера по прогибу и прочности) в калькуляторе производится для следующих расчетных схем:

  • Тип 1 — однопролетная шарнирно-опертая балка с равномерно распределенной нагрузкой. Пример: балка междуэтажного перекрытия.
  • Тип 2 — консольная балка с жесткой заделкой с равномерно распределенной нагрузкой. Пример: козырек, выполненный путем жесткой приварки двух швеллеров к стене с одной стороны и заполнением пространства между ними железобетоном.
  • Тип 3 — шарнирно-опертая балка на двух опорах с консолью с равномерно распределенной нагрузкой. Пример: балки перекрытия, которые выпущены за пределы наружной стены для опирания балконной плиты.
  • Тип 4 — однопролетная шарнирно-опертая балка с одной сосредоточенной силой. Пример: перемычка с опертой на нее балкой перекрытия.
  • Тип 5 — однопролетная шарнирно-опертая балка с двумя сосредоточенными силами. Пример: перемычка, на которую опираются уже две балки перекрытия.
  • Тип 6 — консольная балка с одной сосредоточенной силой. Пример: парад фантазий — тот же козырек, что и в типе 2, только здесь между швеллерами располагается металлический лист, на котором стоит кирпичная стенка.

Также хотелось бы рассказать об особенности данного калькулятора. Она заключается в том, что Вы в режиме онлайн можете одновременно подбирать швеллеры по размеру и по ГОСТам.

Примечание: если Вам еще необходимо рассчитать вес швеллера и затраты на его покупку, то Вам сюда.

Популярные публикации:

  • Газовый котел данко 10

    Как выбрать?Котлы от компании "Агросервис" разделяют на такие виды: Двухконтурные настенные. Их главный плюс –…

  • Светодиод на 10 ватт

    Зачем диодам нужно охлаждение?Несмотря на высокие показатели светоотдачи светодиоды излучают света примерно на треть потребляемой…

  • Планировка дома 8 10

    Проекты домов 8 на 10 Как часто наши мечты сбываются? Это зависит от Вашей целеустремлённости,…

plotnikov-pub.ru

Швеллеры: виды и расчет нагрузки

Швеллер это металлическая конструкция, которая имеет П-образную форму. Обычно их применяют при строительстве зданий и сооружений. Такой металлопрокат используется в качестве балок перекрытий, как различные перемычки, косоуры лестничных маршей и многие другие строительные конструкции. Часто именно швеллер используют как дополнительное усиление для многих элементов.

Швеллеры бывают разного размера и поэтому для каждого вида работ необходимо подбирать специальный металлопрокат. А для этого нужно знать на какую нагрузку его можно рассчитывать. Расчет нагрузки швеллера производится из того какой вид балки, и куда идет нагрузка. Удобней сделать расчет, представляя схему балки.

Виды нагрузок и швеллеров

А. К такому типу относятся балки, где имеются жесткие заделки. Нагрузка обычно поступает равномерно. Это могут быть козырьки над подъездами. Для их изготовления применяют сварку. Делают из двух швеллеров, присоединенных к стене, а пространство заполняется железобетоном.

B. К этому типу относятся однопролетные балки, нагрузка распределяется равномерно. Обычно это балки междуэтажных перекрытий.

C. Это шарнирно-опертые балки. Они имеют две опоры с консолью, нагрузка между ними распределяется равномерно. Это балки перекрытий, обычно они выпущены за пределы наружных стен. Это необходимо для создания опоры балконных плит.

D. Это однопролетные шарнирно-опертые балки, на которых две сосредоточенные силы. Это обычно перемычки, на которые опираются пара балок перекрытий.

E. Это однопролетные шарнирно-опертые балки, где сосредоточена одна сила. Обычно это перемычки, на которую опираются балки перекрытия.

F. Это консольные балки, где сосредоточена одна сила. Это может быть козырек над подъездом или входом в дом. Только в данном случае между швеллерами укладываются металлические листы, а них же сверху ставится стенка из кирпича.

Схемы разновидностей нагрузок и швеллеров будут выглядеть так: A, D, B, E, C, F

А

В

С

D

Е

F

После того как будет уточнено к какому виду относится данный швеллер и куда будет идти основная нагрузка подбирается формула расчета.

Обычный способ расчета нагрузки на швеллер

Чтобы произвести вычисления необходимо сделать следующее:

  1. Сначала собрать всю нагрузку, которая будет направлена на балку – нормативную и расчетную и при этом уже умноженную на коэффициент надежности по нагрузкам.
  2. Полученный результат нужно умножить на шаг балок (в данном случае это касается швеллеров).
  3. Далее необходимо вычислить максимально изгибающегося момента. Формула такова: М max будет равен расчетной нагрузке умноженной на длину швеллера (но в квадрате) единица измерения кНм.
  4. Затем перейти к вычислению требуемого момента сопротивления балки. Формула такова: Wтр будет равен Мmax, который умножается на коэффициенты условий работы и все нужно поделить на произведение 1с равный 1,12 (это коэффициент для учета пластически деформаций).

Это получится требуемое сечение см кубических. При этом нужно принимать, чтобы номер швеллера был больше требуемого момента сечения. Все данные берутся по ГОСТу.

metavto.ru

расчетные схемы и сбор нагрузок

Швеллер – вид фасонного металлопроката с поперечным сечением П-образной формы. Широко используется в строительстве в роли балок перекрытия, перемычек, востребован при отделке фасадов для устройства каркаса под облицовочный материал. Для правильного выбора номера швеллера необходимо знать, какую нагрузку он должен будет выдерживать при эксплуатации, способ закрепления, длину пролета, количество изделий, укладываемых вместе, материал изготовления.

Расчетные схемы для подбора номера швеллера

Каждый случай горизонтальной укладки швеллера можно привести к стандартной расчетной схеме. В зависимости от типа закрепления и распределения нагрузки, выделяют следующие виды балок:

  • Однопролетная шарнирно-опертая. Нагрузка распределена равномерно. Пример: профильный прокат, применяемый для устройства межэтажных перекрытий.
  • Консольная. Имеет один жестко закрепленный конец, нагрузка равномерно распределена. Обычно по такой схеме изготавливается козырек над подъездом из двух швеллеров, пространство между которыми заполнено армированным бетоном.
  • Шарнирно-опертая, имеющая две опоры и консоль для укладки балконных плит.
  • Однопролетная шарнирно-опертая, на которую оказывают воздействие две сосредоточенные силы. Обычно на нее укладывают две другие балки.
  • Однопролетная с двумя опорами, на которую воздействует одна сосредоточенная сила.

Сбор нагрузок, выдерживаемых швеллером

Для нахождения требуемого номера профиля, помимо расчетной схемы, необходимо определить вес, который должен будет выдержать швеллер. В соответствии со СНиПом 2.01.07-85, выделяют следующие типы нагрузок:

  • Постоянные. К ним относятся: вес самого швеллера и конструкций, которые на него опираются.
  • Временные. Разделяются на длительные (масса временных перегородок, слоя воды) и кратковременные (вес людей, ветровые и снеговые нагрузки).
  • Особые. Возникают в нестандартных ситуациях: при взрывах, из-за деформации основания, в связи с сейсмическим воздействием.

После определения всех исходных параметров можно воспользоваться онлайн-калькулятором или произвести самостоятельные расчеты по формулам.

metallz.ru
