Онлайн калькулятор расчет стойки из швеллера, двутавра, тавра и уголка на прочность, устойчивость и допустимую гибкость

Главная » Онлайн калькуляторы

На чтение 2 мин. Просмотров 10.3k. Обновлено 28 сентября, 2021

Калькулятор предназначен для расчёта центрально-нагруженных стоек (колонн) из горячекатаного и другого проката следующей номенклатуры:

Уголка равнополочного;
Уголка неравнополочного;
Швеллера с уклоном и с параллельными гранями полок;
Двутавров с уклоном полок и с параллельными гранями полок различных модификаций, а также тавровых балок (тавров).

Предлагаем воспользоваться онлайн калькулятором для расчета массы швеллера

Вид проката
Уголок равнополочныйУголок неравнополочныйШвеллер с уклоном полокШвеллер с паралельными гранями полокДвутавр с уклоном полокДвутавр с паралел. гранями полок нормальныйДвутавр с паралел.

гранями полок широкопол.Двутавр с паралел. гранями полок колнныйДвутавр с паралел. гранями полок доп.сери(Д)Тавр с паралелными гранями полок нормальныйТавр с паралел. гранями полок широкополочныйТавр с паралелными гранями полок колнный

Вид и назначение стоек (колонн)
Стойки и раскосы передаюшие реакции опорОсновные колонныВторостепенные колонны


Сталь С235 (Ст3кп2)Сталь С245 (Ст3пс5,Ст3сп5)Сталь С255 (СтГпс,Ст3Гсп)Сталь С285 (Ст3сп,Ст3Гпс,Ст3Гсп)Сталь С345 (12Г2С,09Г2С)Сталь С345К (10ХНДП)Сталь С375 (12Г2С)Сталь С390 (14Г2АФ)Сталь С390Д (14Г2АФД)Сталь С440 (16ГАФ)Сталь С590 (12Г2СМФ)

Если Вашего материала нет в таблице, но Вам известно его расчётное сопротивление, введите его значение в это поле (кг/см2):


РАЗМЕРЫ ВЫБРАННОГО ПРОФИЛЯ:

Выберите схему крепления стойки

Заделка-консоль Заделка-заделка Заделка-шарнир Шарнир-шарнир

Введите параметры для расчёта

Длина стойки L, м :

Нагрузка P, кг :

Размеры проката углового профиля оговариваются ГОСТ 8509-93 и ГОСТ 8510-86; швеллеров ГОСТ 8240-97; двутавров ГОСТ 26020-83; тавров — ТУ 14-2-685-86; (получаемых продольной разрезкой пополам горячекатаных двутавров с параллельными гранями полок по ГОСТ 26020-83).

При проектировании строительных конструкций необходимо принимать схемы, обеспечивающие прочность, устойчивость и пространственную неизменяемость сооружения в целом, а также его отдельных элементов при монтаже и эксплуатации.

Поэтому стойку,находящуюся под действием сжимающей её нагрузки необходимо проверять:

на прочность;
устойчивость;
допустимую гибкость.

Согласно Актуализированной редакция СНиП II-23-81 (CП16.13330, 2011) расчет на прочность элементов из стали при центральном растяжении или сжатии силой P следует выполнять по формуле:

P/Fp*Ry*Yc <= 1, где

P — действующая нагрузка,
Fp — плошадь поперечного сечения стойки,
Ry — расчётное сопротивление материала (стали стойки), выбирается по таблице В5 Приложения «В» того же СНиПа;
Yc — коэффициент условий работы по таблице 1 СНиПа (0.9-1.1). В соответствии с примечанием к этой таблице (пункт 5) в калькуляторе принято Yc=1.

Проверку на устойчивость элементов сплошного сечения при центральном сжатии силой P следует выполнять по формуле:

P / Fi*Fp*Ry*Yc <= 1, где

Fi — коэффициент продольного изгиба центрально-сжатых элементов.

Коэффициент Fi введён в расчёт в качестве компенсации возможности некоторой не прямолинейности стойки, недостаточной жесткости её крепления и неточности в приложении нагрузки относительно оси стойки. Значение Fi зависит от марки стали и гибкости колонны и часто берётся из таблицы 72 СНиП II-23-81 1990г. исходя из гибкости стойки и расчётного сопротивления выбранной стали сжатию, растяжению и изгибу.

Это несколько упрощает и огрубляет расчёт, так как СНиП II-23-81* предусматривает специальные формулы для определения Fi. Гибкость (Lambda) — некоторая величина, характеризующая свойства рассматриваемого стержня в зависимости от его длины и параметров поперечного сечения, в частности радиуса инерции:

Lambda = Lr / i; здесь

Lr — расчётная длина стержня;
i — радиус инерции поперечного сечения стержня (стойки,колонны).

Радиус инерции сечения i равен корню квадратному из выражения I / Fp, где

I — момент инерции сечения,
Fp — его площадь.

Lr (расчётная длина) определяется как MuL;

здесь L- длина стойки,а Mu — коэфф., зависящий от схемы её крепления:

«заделка-консоль»(свободный конец) — Mu = 2;
«заделка-заделка»-Mu = 0.5;
«заделка-шарнир» -Mu = 0.7;
«шарнир-шарнир»-Mu=1.

Следует иметь ввиду,что при наличии у формы поперечного сечения 2-ух радиусов инерции (например, у швеллера, двутавра, тавра — относительно осей x-x и y-y), при расчёте Lambda используется меньший.

Уголки (как равнополочные так, и неравнополочные) имеют минимальный радиус инерции относительно оси z-z, который и используется в расчётах. Кроме того,сама Lambda (гибкость стойки), рассчитанная по формуле Lambda=Lr/i не должна превышать 220-ти в соответствии с табл. 19.СНиП II-23-81*; там же содержатся ограничения на предельную гибкость центрально-сжатых стержней.

Для их использования необходимо сделать выбор в таблице калькулятора «Вид, назначение стоек…». Предельная гибкость стоек, кроме их геометрических параметров, зависит также от коэфф. продольного изгиба (Fi), действующей нагрузки(P), расчётного сопротивления материала стойки (Ry) и условий её работы (Yc).

ПРИМЕЧАНИЕ. Размеры выбранного швеллера, двутавра и тавра указываются в строке «РАЗМЕРЫ ВЫБРАННОГО ПРОФИЛЯ»; размеры полок уголков-в их таблицах; толщина уголков выбирается отдельно после появления возможных толщин выбранного номера уголка в вышеуказанной строке.

Оцените автора

( 3 оценки, среднее 5 из 5 )

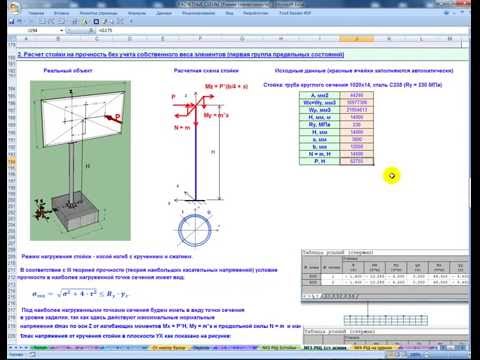

пошаговая инструкция онлайн – калькулятора

Расчет стойки на прочность и устойчивость: онлайн – калькулятор.

С помощью онлайн – калькулятора можно рассчитать параметры стойки из металла, по — другому колонны с центрально – нагруженным типом, которая имеет форму круга, прямоугольника, квадрата либо шестигранника.

Расчет стойки на прочность и устойчивость, также гибкость можно выполнить легко, введя необходимые параметры, программа выдаст через несколько минут верные цифры. Таким образом, можно рассчитать значение прочности, также гибкости или устойчивости колонн из Двутавра, либо Тавра, либо Швеллера, либо Уголка.

Общие сведения

Во время проведения проектировочных действий всех конструкций строительства разрабатывают схемы, которые дают гарантию на устойчивость, прочность, также имеют высокий показатель неизменяемости в пространстве всего строения и индивидуальных частей во время монтажа с эксплуатацией.
Важно! Стойки должны обеспечивать устойчивость и прочность всей строительной конструкции, поэтому ее подвергают тщательной проверке, когда она находится под сжимающим воздействием нагрузки.

Колонны подвергаются проверке на:

1.уровень прочности.

2.на уровень устойчивости.

3.на уровень гибкости, которая может быть допустима.

Для проведения расчетов свойств стойки можно воспользоваться онлайн – калькулятором.

Программа рассчитана на вычисление стоек, выполненных из трех материалов:

1.из дерева трех сортов.

2.из стали десяти классов.

3.из бетона девяти классов.

Программа различает такие виды сечения, как:

1.труба,

2.круг.

3.двутавр.

4.швеллер.

5.уголка.

6.сечение в виде квадрата.

7.сечение в виде прямоугольника.

8.труба с квадратным профилем.

Чтобы рассчитать стойку, необходимо ввести в специальные поля размеры диаметров фигур по их геометрии, они показаны на рисунке, также нужно знать значение длины изделия, показатель расчетной крепежной схемы, задают нагрузочный параметр для колонны.

После того, как пустые поля заполнены, нажимают «считать», программой выводится на экран показатели на прочностные свойства колонны и ее устойчивость. Если надо получить расширенную информацию, нажимают «подробнее», тогда на экране появляются значения площади внутри стойки, показатель расчетного сопротивления материла, значение напряжения, значение инерционного радиуса по Х-У оси, значение гибкости по оси, показатель расчетного значения длины изделия, параметры изгибов продольного типа.

Пошаговая инструкция проведения расчета

1.Вводят тип проката: круглый, квадратный, в форме полосы, шестигранника и т.д.

2.Указывают разновидность схемы, по которой крепится стойка: в виде заделки консоли, в виде заделки заделки, в виде заделка шарнир, либо шарнир шарнир.

3.Выбирают материал проката, к примеру: из Стали С235 — Ст3кп2, из Стали С245 — Ст3пс5 либо Ст3сп5.

4.Устанавливают разновидность стойки, ее назначение, к примеру: стойки передающие, служащие для опоры, основные либо второстепенные.

Важно!

При отсутствии типа материала в таблице, а показатель его расчетного сопротивления (кг /см 2) известен, значит, следует ввести значение в специальное поле.

Чтобы произвести расчет вводят:

1.Длину стойки — L, выражают в метрах.

2.Размер D либо Dv, либо A, выражают в миллиметрах.

3.Размер B, выражают в миллиметрах.

4.Нагрузку на колонну — P, выражают в килограммах.

По последней версии СНиПа II – 23 – 81 проводя расчет прочности стальных деталей, оснащенных центральным растяжением либо сжатием посредством силы Р вычисляют при помощи следующей формулы:

P : Fp Х Ry Х Yc<=1

Формула состоит из:
1.P – показатель актуальной нагрузки.
2.Fp – значение диаметральной площади, рассчитанный поперек стержня.
3.Ry – параметр подсчетного сопротивления стоечного материла, определяется согласно таблице В5, в приложении СНиП.

4.Yc – значение коэффициента условий функционирования, согласно данным таблицы No1 по СНиПу. Согласно примечаниям, данной таблица калькулятора в пункте No5 имеет показатель Yc равный 1.

Расчет на устойчивость детали, имеющей сплошное сечение с центральным сжатием силой Р вычисляют согласно формуле:

P : Fi х Fp х Ry х Yс<=1

В формуле:

1. Fi – значение коэффициента, указывающий на продольный изгиб, элементов центрально – сжатого типа.

Данный коэффициент компенсирует небольшую не прямолинейность стойки, нехватку крепежной жесткости, также неточность определения нагрузки вдоль двух осей колонны.

Параметр Fi отличается в зависимости от марки стального материла его гибкости, как правило, значение определяют по таблице No 72 из СНиПа II-23-81 за 1990 год, зависит также от показателя сопротивления материала, сжатию при расчете, изгиба и растяжения.

Данное условие делает расчет более простым, но более грубым, потому что в СНиП указаны инженерные формулы, по которым рассчитывают Fi.

Физическая величина – гибкость стойки, по-другому Lambda, определяющая параметры стойки, которые значение длины, поперечное сечение, в том числе значение инерционного радиуса.

LAMBDA = Lr : i

В формуле:

Lr – значение расчётной стержневой длины.

i – значение инерционного радиуса стержневого диаметра поперечного типа.

Данная величина, обозначаемая i вычисляется, как корень квадратный из значения I : Fp, в котором I равен моменту инерции, а Fp равно площади сечения.

Lr=Mu * L,

В формуле:

Mu – коэффициент, определяемый крепежной схемой колонны.

L – значение длины стойки.

Различают следующие виды схем для крепления колонны, у каждой схемы свой коэффициент:
1.тип заделка — консоль со свободным концом, Mu = 2.
2.тип заделка — заделка, Mu = 0.5.
3.тип заделки – шарнир, Mu = 0.7.
4.тип шарнир – шарнир, Mu = 1.

Важно! Если у прямоугольника, имеющего два радиуса инерции сечения, вычисляют Lambda, использовать следует наименьший из них.

Гибкость стойки, которую рассчитывают по вышеуказанной схеме, не может быть выше значения 220 согласно таблице No 19 по СНиПу II – 23 – 81, в нем указаны максимальные показатели предельной гибкости стоек центрально-сжатого типа.

Чтобы их правильно применять, следует в калькуляторе выбрать таблицу с названием Вид и назначение стоек, далее определить подвид.

Значение предельной гибкости определяется параметрами геометрических фигур, на величину влияет изгиб продольный, нагрузка, расчетное сопротивление материала изделия, рабочие условия.

Перед тем, как начать работать в калькуляторе онлайн, следует тщательно изучить инструкцию.

Изменения, внесенные в работу калькулятора

Исправления, внесенные от 20 июня 2018 года, стали:
1.включили проверку стоек по значению гибкости.
2.включили возможность расчета уголков спаренного и крестообразного типа.
3.включили функцию расчета швеллера, который имеет форму короба или двутавра.
4.включили проверку уголка согласно главным осям.

Исправления, внесенные от 8 сентября 2018 года включают:

добавление проверки локальной устойчивости стенок либо полок в двутавре, или швеллере, или уголке, также металлического профиля.

Исправления, внесенные от 2 декабря 2018 года, включают:

1.исправление расчетного параметра сопротивления деревянного материала на сжатие в разделе СП под названием ”Деревянные конструкции».

2.исправление коэффициентов расчетного значения по длине, применяемые для материала из дерева.

3.исправление замечаний, отображающих итоговые расчеты.
