Наковальня из рельса своими руками: Наковальня своими руками: советы по изготовлению

alexxlab | 13.12.2022 | 0 | Разное

Вот это наковальня получилась из куска рельса

Для небольшой наковальни в домашней мастерской всегда найдется работа. На ней можно не только подровнять гвозди или сделать скобу, но и выполнять некоторые кузнечные операции – выковать заготовку для кухонного или охотничьего ножа, расплющить квадратный пруток, согнуть фигурный элемент для оконной решетки и т. д. Причем, без особых затрат, если не считать времени и физического труда.

Понадобится

В качестве заготовки используем кусок старого рельса длиной около 30 см, который можно отыскать в куче мусора или за копейки приобрести во Вторчермете. Как и само будущее изделие, понадобятся, особенно вначале, брутальные инструменты и приспособления:

• болгарка и шлифголовка;

• тиски и молоток;

• ножовка по металлу и ручной напильник;

• фрезерный и сверлильный станки;

• пескоструйная установка;

• наждачная бумага № 80, 120, 240 и 400;

• жидкость для воронения типа Super Blue;

• чертилка, штангенциркуль и керн;

• металлическая линейка, маркер и др.

Чтобы обезопасить себя от травм, следует использовать респиратор, очки и перчатки.

Процесс превращения рельса в наковальню

Отрезаем с помощью болгарки заготовку длиной 30 см, предварительно отметив посредством металлической линейки, угольника и маркера поперечную линию реза по периметру куска рельса, зажатого в тиски.

Размечаем заготовку под будущий профиль наковальни и болгаркой удаляем излишки металла. Места, недоступные болгарке, подрезаем с помощью ножовки по металлу. Фрагменты, «висящие на волоске», отбиваем молотком.

Частично обработанную заготовку закрепляем на столе фрезерного станка и с помощью торцевой фрезы получаем лицо наковальни. Боковые стороны лица формируем посредством пальчиковой фрезы.

Ближе к тыльному краю лица по центру сверлим сквозное вертикальное отверстие. Грани по его периметру снимаем с помощью ручного напильника по металлу. Далее болгаркой формируем ножку наковальни.

С помощью заранее выгнутого шаблона и маркера размечаем рог в плане и посредством болгарки удаляем излишки металла. То же выполняем по бокам и снизу. Продолжаем формировать рог, приближая его к окончательному виду.

Далее сглаживаем форму рога ручным напильником и продолжаем это делать шлифовальной головкой с наждачкой 80.

По углам лапы намечаем четыре симметричных отверстия, выполняем их на сверлильном станке и зенкуем кромки.

Очищаем заготовку от окалины и ржавчины в пескоструйной камере или с помощью болгарки.

Затем на все поверхности самоделки наносим кисточкой жидкость для воронения стали.

Лицо и его бока, а рог вкруговую шлифуем головкой, используя наждачную бумагу 120.

Доводим эти обрабатываемые места вручную наждачкой 240 и 400. После чего, однорогая самодельная наковальня полностью готова к работе.

Смотрите видео

7 идей как сделать наковальню для кузнечных работ

Для изготовления своими руками простой самодельной наковальни для кузницы или домашней мастерской обычно используют то, что найдется под рукой или на металлоприемке. Например, подходящий по размерам кусок железнодорожного рельса, который практически всегда можно приобрести за копейки. Но возможны и другие варианты — рассмотрим их подробно.

Содержимое

• 1 Кузнечная наковальня из кранового рельса
  • 1.1 Основные этапы работ
  • 1.2 Видео
• 2 Как сделать небольшую наковальню из старого ж/д рельса
  • 2.1 Основные этапы работ
  • 2.2 Видео
• 3 Наковальня из швеллера и листового металла
  • 3.1 Основные этапы работ
  • 3.2 Видео
• 4 Простая наковальня для кузницы из куска железнодорожного рельса
  • 4. 1 Основные этапы работ
  • 4.2 Видео
• 5 Два способа восстановления старой наковальни
  • 5.1 Способ 1
    • 5.1.1 Основные этапы работ
    • 5.1.2 Видео
  • 5.2 Способ 2
    • 5.2.1 Основные этапы работ
    • 5.2.2 Видео
• 6 Как сделать надежную наковальню из бетона и толстого металла
  • 6.1 Основные этапы работ
  • 6.2 Видео

Кузнечная наковальня из кранового рельса

Если есть возможность, вместо железнодорожного лучше использовать крановый рельс КР-140, который отличается более широкой шейкой, а также имеет хорошую прочность — не менее 730 МПа.

Читайте также: Декоративный элемент из профильной трубы своими руками

На такой самодельной наковальне из рельса можно выполнять различные операции по горячей или холодной ковке металла — сделать заготовку для ножа или кинжала, расплющить стальной пруток, согнуть под нужным углом арматуру и многое другое.

Основные этапы работ

Первым делом размечаем заготовку, после чего разрезаем ее на две одинаковые части — эту можно сделать при помощи болгарки с большим кругом.

Однако соблюдайте повышенные меры безопасности, чтобы отрезной диск не заклинило, поскольку металл очень толстый.

Читайте также: Интересная идея, как использовать старые автомобильные пружины

Затем при помощи плазмореза срезаем одну часть заготовок под углом, а поверхность обрабатываем шлифовальным диском для УШМ. Ставим два куска рельса подошвой вверх и делаем два П-образных выреза болгаркой, чтобы при плотном соединении деталей получилось квадратное «окно».

Из стальной круглой болванки при помощи плазмореза, угловой шлифовальной машины и ленточно-шлифовального станка изготавливается рог наковальни, который вставляется в «нишу» между рельсами.

Читайте также: Как сделать оригинальную «насадку» для фаркопа своими руками

На последнем этапе работ вырезаем толстую прямоугольную пластину под основание наковальни, после чего свариваем все детали в единую конструкцию. Для этой цели лучше всего использовать автоматическую сварку.

Видео

Подробный процесс изготовления кузнечной наковальни смотрите в видеоролике на сайте.

COMO FAZER UMA BIGORNA DE TRILHO- Anvil

Как сделать небольшую наковальню из старого ж/д рельса

На многих пунктах приёма черного металла можно обнаружить старый и ржавый кусок железнодорожного рельса. Обычно этот «трофей» используется для утяжеления чего-либо — весит он прилично. Но еще из рельса можно изготовить весьма неплохую наковальню для домашней мастерской.

Для работы потребуется кусок ж/д рельса и кое-какой инструмент для обработки толстостенного металла.

Для начала отрежем необходимую длину наковальни. Резка рельса — весьма сложный процесс, так что лучше использовать газовый резак. Далее размечаем все необходимые места срезов и разрезов.

Читайте также: Металлические упоры-ограничители для приставной лестницы

Отрезаем все лишние части и обрабатываем плоские поверхности при помощи абразивных кругов различной зернистости (от малого к большому).

Далее разметим хвост будущей наковальни. Также отрезаем лишние края газовым резаком и придаём округлую форму при помощи УШМ (болгарки).

Основные этапы работ

На следующем этапе нужно будет отрезать заднюю часть наковальни до самой подошвы рельса. Выравниваем плоскость и устанавливаем небольшой кусок рельса. Свариваем все необходимые части и можно приступать к следующей операции.

Одна из самых важных частей в наковальне — это её площадки. Она должна быть ровной по всей плоскости. Для этого можно её отшлифовать УШМ (болгаркой).

А можно и отправить на промышленный фрезерный станок с торцевой фрезой. Её обработка может занять некоторое время, но поверьте, результатом вы останетесь довольны.

Для крепления наковальни к станине необходимо просверлить несколько отверстий в подошве.

Саму станину можно изготовить из огромного пня. Для этого выравниваем его торцы и снимаем всю кору. Закрепить можно на большие кованые гвозди, так мы придадим общий антураж нашей наковальне.

Видео

Подробное изготовление самоделки можно посмотреть не видео ниже. Обзор создан на основе видеоролика с YouTube канала InventOnTheSpot.

Anvil or ASO?? | From Railroad Track

Наковальня из швеллера и листового металла

Традиционно кузнечную наковальню для мастерской делают из ж/д рельса. Однако достать этот стратегический материал не так-то просто. Поэтому мы предлагаем вам альтернативный вариант: сделать наковальню из металлолома.

Необходимые материалы:

• швеллер;
• стальной кругляк;
• листовой металл;
• втулка.

Своим личным опытом изготовления самодельной наковальни поделился с нами автор YouTube канала M.R. AKPINARLI. Берите идею себе на заметку!

Основные этапы работ

Отрезаем кусок швеллера подходящей длины, после чего при помощи болгарки с отрезным кругом по металлу обрезаем боковые стенки с одной из сторон.

На противоположном конце заготовки из швеллера необходимо будет сделать квадратное отверстие.

Для этого чертим сначала квадрат нужного размера, высверливаем в углах четыре отверстия, после чего дорабатываем напильником.

На следующем этапе подготавливаем три куска стального кругляка и ещё два отрезка швеллера. В том месте, где находится квадратное отверстие, привариваем толстостенную втулку (можно сделать из стального кругляка).

По центру швеллера с внутренней стороны привариваем стальной кругляк.

Затем укладываем и привариваем оставшиеся две заготовки из стального кругляка. К ним необходимо приварить металлическую пластину, на которую устанавливаем два куска швеллера. Обвариваем их и получаем лапы наковальни.

После этого необходимо будет сделать рог наковальни.

Обрезаем крайние заготовки из стального кругляка под углом, а затем прикладываем к ним кусочки металла и обвариваем, пока не получится округлая форма.

В завершении останется только отшлифовать готовое изделие. Нагреваем наковальню в горне, после чего охлаждаем в воде.

Красим нижнюю часть наковальни в чёрный цвет (при желании) и высверливаем в лапах отверстия для крепления к столу или иной горизонтальной поверхности.

Видео

Подробно о том, как своими руками сделать наковальню из остатков металлолома, советуем посмотреть в авторском видеоролике ниже.

NPU demirinden el yapımı ÖRS Anvil review

Простая наковальня для кузницы из куска железнодорожного рельса

Сделать своими руками кузнечную мини наковальню для домашней мастерской очень просто — и для этого потребуется обычный кусок ж/д рельса, который можно недорого приобрести в пункте приема металлолома.

На самодельной наковальне, изготовленной из рельса, несмотря на небольшие размеры, можно не только гвозди подровнять, но и выполнять некоторые кузнечные операции — например, выковать заготовку для кухонного или охотничьего ножа, а также расплющить квадратный пруток. В общем, такая вещь в хозяйстве лишней точно не будет.

Основные этапы работ

Первым делом ставим на болгарку щетку по металлу и зачищаем поверхность железнодорожного рельса от ржавчины и грязи.

Обратите внимание, что для изготовления мини наковальни нужно использовать кусок рельса длиной не менее 30 см.

Затем устанавливаем на угловую шлифмашинку отрезной круг по металлу, после чего приступаем к самой кропотливой части работы — «кромсаем» края ж/д рельса, чтобы в итоге получился хвост кузнечной наковальни.

На следующем этапе вырезаем треугольный кусок в центральной части рельса. Потом останется только хорошо отшлифовать поверхность, а также закруглить края с «хвостом».

При желании наковальню можно покрасить, однако в этом нет острой необходимости. Установить ее можно на деревянную колоду или металлическую станину.

Видео

Пошаговый процесс изготовления самодельной мини наковальни для дома можно посмотреть в видеоролике на сайте.

Наковальня из рельсы быстро и просто

Два способа восстановления старой наковальни

Способ 1

В данном обзоре автор будет восстанавливать наковальню, которая изготовлена из куска обычного ж/д рельса. Вид у наковальни очень потрепанный, поэтому поставлена задача — немного облагородить ее.

Для «косметической» реставрации потребуется болгарка с отрезными и зачистными дисками, а также сварочный аппарат.

Первым делом автор обваривает металлический брусок в верхней части наковальни, поскольку старые сварные швы оставляли желать лучшего.

Основные этапы работ

На следующем этапе автор делает разметку маркером и вырезает рог наковальни. Дело в том, что в предыдущей «версии» его попросту не было.

Далее необходимо сгладить все неровности и острые углы, и отшлифовать поверхность металла.

В нижней части рельса мастер сверлит крепежные отверстия, а по бокам вырезает полукруглые пазы.

На последнем этапе необходимо обклеить верхнюю часть наковальни малярным скотчем, а нижнюю — покрасить. Когда краска полностью высохнет, то малярный скотч можно снять.

Видео

Подробный процесс восстановление наковальни, изготовленной из куска ж/д рельса, можно посмотреть в видеоролике на нашем сайте.

20 — Bigorna de Trilho de Trem — Railroad Anvil

Способ 2

В пунктах приема черного металлолома иногда можно найти хоть и старые, но очень полезные для домашней мастерской и гаража вещи.

Например, кузнечную наковальню, которая пригодится всем, кто осваивает навыки горячей ковки металла.

Как правило, практически все предметы, которые встречаются на металлоприемке, находятся в очень плачевном состоянии, и требуют восстановления. Так и эту найденную наковальню мастеру пришлось восстанавливать.

В первую очередь, мастер решил очистить поверхность наковальни от ржавчины. Для этого можно использовать подручные инструменты. В данном случае мастер использует болгарку с кордщеткой.

Основные этапы работ

На следующем этапе мастер выравнивает кромку рабочего стола, после чего меняет кордщетку на лепестковый диск и шлифует горизонтальную плоскость наковальни, на которой обрабатываются заготовки.

Потом мастер обезжиривает поверхность и красит краской из баллончика. Причем рабочую область нужно заклеить малярным скотчем. Потом самый ответственный этап — подготовить подставку для наковальни.

Для этого мастер использует березовую колоду, которую отпиливает по размеру бензопилой, после чего снимает кору топором.

Из металлической полосы мастер изготавливает хомут, который надевает на верхнюю часть колоды и стягивает при помощи болта с гайкой. Потом останется лишь установить и закрепить наковальню.

Видео

Подробный процесс восстановления кузнечной наковальни с металлоприемки можете посмотреть в видеоролике на сайте.

СЮРПРИЗ НА СВАЛКЕ! НАКОВАЛЬНЯ | Зачем люди это выбрасывают?

Как сделать надежную наковальню из бетона и толстого металла

В данном обзоре мастер поделится своим опытом изготовления самодельной наковальни. Отличный вариант для домашней кузницы.

Первым делом нам потребуется две металлических пластины. Они должны быть достаточно толстыми — около 18-20 мм.

В одной из пластин автор вырезает паз, из другой — надо вырезать треугольник.

После этого свариваем две пластины вместе. Там, где вырезан паз, автор приваривает кусок металла, чтобы получилось квадратное отверстие.

Советуем вам также прочитать: как сделать инжекционную горелку для мастерской.

Основные этапы работ

На следующем этапе к получившейся площадке мастер привариваем куски арматуры. Потом свариваем каркас.

Из ламинированной фанеры изготавливаем опалубку по форме будущей наковальни.

Затем необходимо будет приготовить бетонный раствор — заливаем его в опалубку.

Из металлического уголка мастер сваривает основание для наковальни. К нему привариваем  ножки. Зачищаем сварные швы и красим.

После того, как бетон затвердеет, разбираем опалубку, а наковальню устанавливаем на основание.

Читайте также: как сделать слесарные тисы из обрезков металлолома.

Видео

Подробнее о том, как сделать надежную наковальню для домашней кузницы, вы можете посмотреть на видео ниже. Эта идея принадлежит автору YouTube канала El Manazas.

Como hacer un yunque casero

Андрей Васильев

Задать вопрос

Рельсовая наковальня своими руками | Боинг Боинг

Все, что вам нужно для изготовления этого важного, но очаровательного инструмента, — это старая фанера, наждачная бумага, аэрозольная краска, 18 дюймов старой железной дороги и промышленная мастерская с полноразмерным сверлильным станком и ленточной пилой для резки стали. Легкий! Евгений покажет как.

• Котенок рэгдолл еще не понял, что он кот, и ждет своего хозяина у входной двери, как сделал бы любой взволнованный щенок. А затем, когда дверь открывается, энергичный котенок бежит по коридору здания, чтобы поприветствовать упомянутого человека. Не желая лопать пузырь маленького парня, старший товарищ не позволяет… ПРОЧИТАТЬ ОСТАЛЬНОЕ

• ooh.directory — хороший старомодный веб-каталог, такой как Yahoo! был в любом месяце 1994 или 1995, он вырос до 852 сайтов. Специализируется, однако, на блогах: никаких брендов, никаких информационных бюллетеней, никакой реакционной чепухи. [через Hacker News] Исследуйте категории, ищите информацию о блогах, пролистывайте случайные блоги или продолжайте посещать самые последние обновленные блоги, чтобы… ПРОЧИТАТЬ ОСТАЛЬНОЕ

• Высокопоставленные чиновники Байдена, которые оказывали давление на Всемирную организацию здравоохранения с целью переименовать оспу обезьян, преуспели в своих усилиях. Monkeypox был переименован в MPOX. Белый дом потребовал изменить название из-за его расистского подтекста. Предложение об изменении названия встретило некоторое сопротивление. Некоторые эксперты в области здравоохранения утверждали, что изменение имени может привести к… ПРОЧИТАТЬ ОСТАЛЬНОЕ

• Мы благодарим нашего спонсора за то, что он сделал этот контент возможным; он не написан редакцией и не обязательно отражает ее точку зрения. Если вы любите разбивать лагерь или отправляться в приключения на свежем воздухе, вы знаете, что есть список предметов первой необходимости, которые вам всегда нужно брать с собой. Спальный мешок? Проверять. Бутылка с водой? Проверять. Сумка для кемпинга? Проверить.… ПРОЧИТАТЬ ОСТАЛЬНОЕ

• Мы благодарим нашего спонсора за то, что он сделал этот контент возможным; он не написан редакцией и не обязательно отражает ее точку зрения. Это время, чтобы выразить благодарность друзьям, семье, хорошим временам и дарам, которые Мать-Земля любезно принесла на наши столы. (TYSM для нее, хотя люди были очень неблагодарны… ПРОЧИТАЙТЕ ОСТАЛЬНОЕ

• Мы благодарим нашего спонсора за то, что он сделал этот контент возможным; он не написан редакцией и не обязательно отражает ее точку зрения. В настоящее время обеспечение безопасности нашей личной информации важнее, чем когда-либо. Частная телефонная линия от Hush может скрыть ваш фактический номер телефона при подписке на информационные бюллетени, онлайн-знакомства или всякий раз, когда вам нужно. .. ПРОЧИТАТЬ ОСТАЛЬНОЕ

Как превратить железнодорожные пути в самодельную наковальню

21 сентября 2022 г. Roadkill Customs Самодельные проекты

Как превратить железнодорожные пути в самодельную наковальню

В этом первом примере шведского ютубера мои механики обнаружили небольшой участок железнодорожный путь во время недавней уборки мастерской — весь в пыли и под кучей мусора, и бесполезный. Он не понял, что оно там — и решает превратить его в наковальню.

После некоторого поиска в Интернете у него появилось представление о том, как это должно выглядеть, и он начал вырезать из него базовую форму с помощью угловой шлифовальной машины.

Наковальня грубо обработана угловой шлифовальной машиной.

После грубой обработки угловой шлифовальной машиной отфрезеровал плоские поверхности и просверлил в них отверстие. Если у вас нет доступа к фрезерному станку, вы также можете отшлифовать поверхности начисто с помощью угловой шлифовальной машины.

Фрезерование верхней поверхности наковальни железнодорожного пути плоской.

Закончив верхние поверхности, он смог приступить к формованию рога наковальни. Самые большие куски были отрезаны сначала болгаркой, а затем я начал формировать рог. Сначала придайте шероховатость углошлифовальной машине, затем зачистите напильником и затем наждачной бумагой.

Формирование рога на наковальне железнодорожного пути.

Чтобы удалить всю ржавчину и краску, наковальня была быстро подвергнута пескоструйной очистке. Если у вас нет доступа к пескоструйному аппарату, вы также можете удалить ржавчину с помощью проволочного круга или просто отшлифовать ее с помощью угловой шлифовальной машины.

Пескоструйная обработка наковальни железнодорожного пути для удаления ржавчины и краски.

Для дальнейшей защиты от ржавчины было использовано холодное воронение, и, наконец, каждая функциональная поверхность наковальни была снова отшлифована. Это придавало всему образу приятный штрих и некоторый контраст.

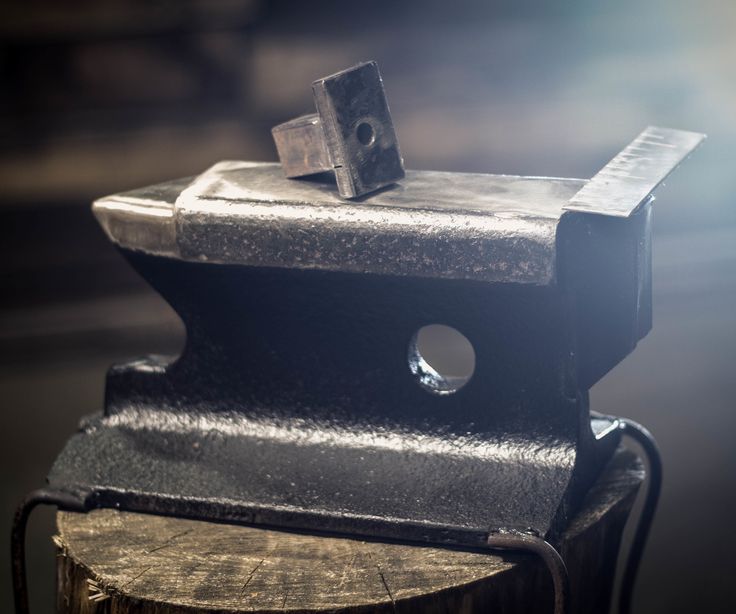

Самодельная наковальня для железнодорожного пути, сделанная своими руками

Самодельная наковальня для железнодорожного пути, сделанная своими руками ~ Альтернативный пример

Ютубер Гэвин Кларк превращает 16-дюймовый отрезок старого ржавого железнодорожного пути в наковальню с помощью простой угловой шлифовальной машины.

«Для меня это был хороший проект по металлообработке, мне очень понравилось им заниматься. Это была одна из тех простых работ, которые мне нравятся — положить что-то на верстак, отрезать от него кое-что, немного почистить — и дело сделано.
