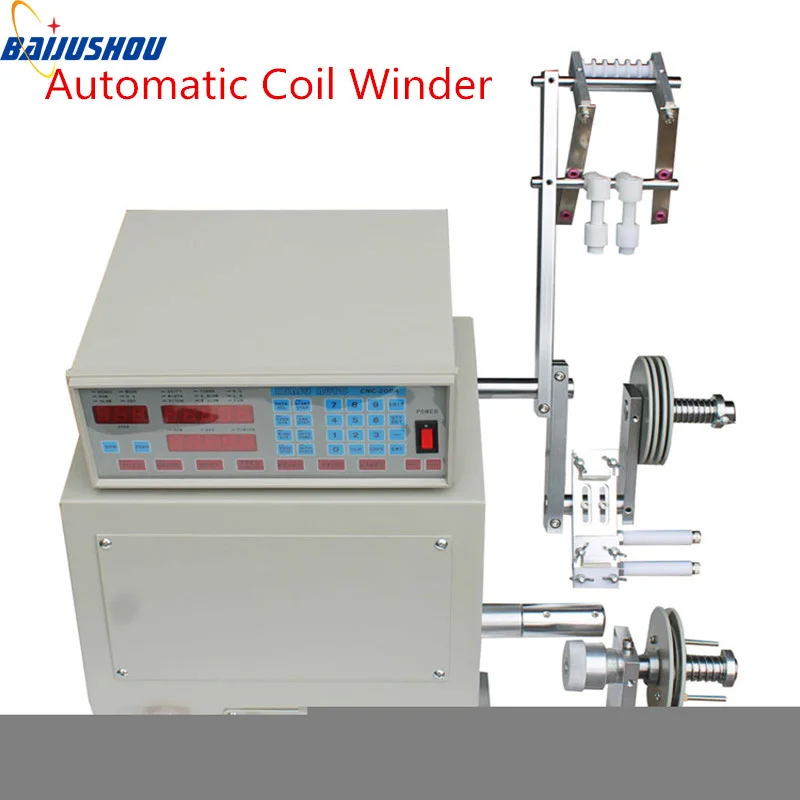

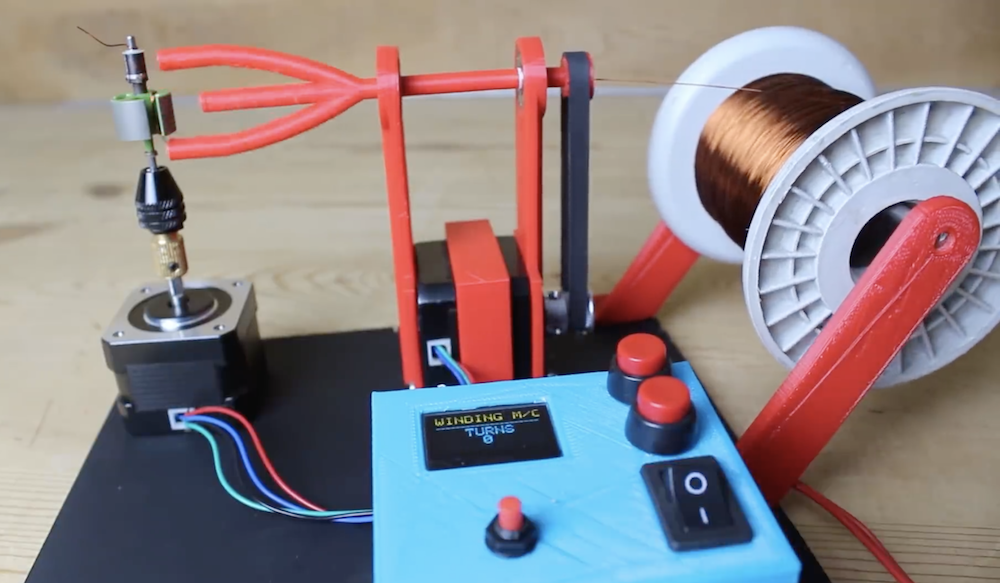

Намоточный станок

Нередко в производственной части по изготовлению электроники и других видов техники и оборудования необходимо использовать в рабочем процессе такое оборудование как трансформаторы, всевозможные дроссели, и здесь оказывается просто незаменим намоточный станок. Данное устройство производит свою работу посредством обмоток, таким образом, в данной сфере работ необходимо задействовать оборудование для намотки, а именно намоточные станки. Не обходится без их применения сфера радиоэлектроники и техники. Стало быть использование станков для намотки становится достаточно частым в наши дни, когда технический прогресс во всю шагает по планете. Намоточные станки, сами по себе конструкции не очень сложные в работе, хотя и такие необходимые во многих отраслях.



Применение и эксплуатация намоточного станка

Посредством работы намоточных станков происходит намотка электрических катушек. Конструкция данного устройства производит вращательные движения самого каркаса и оправки, что позволяет равномерно размещать  провод по всей конструкции обмотки. Так же намоточный станок регистрирует число мотков, способен натягивать провода соответствующие пределам упругой деформации.

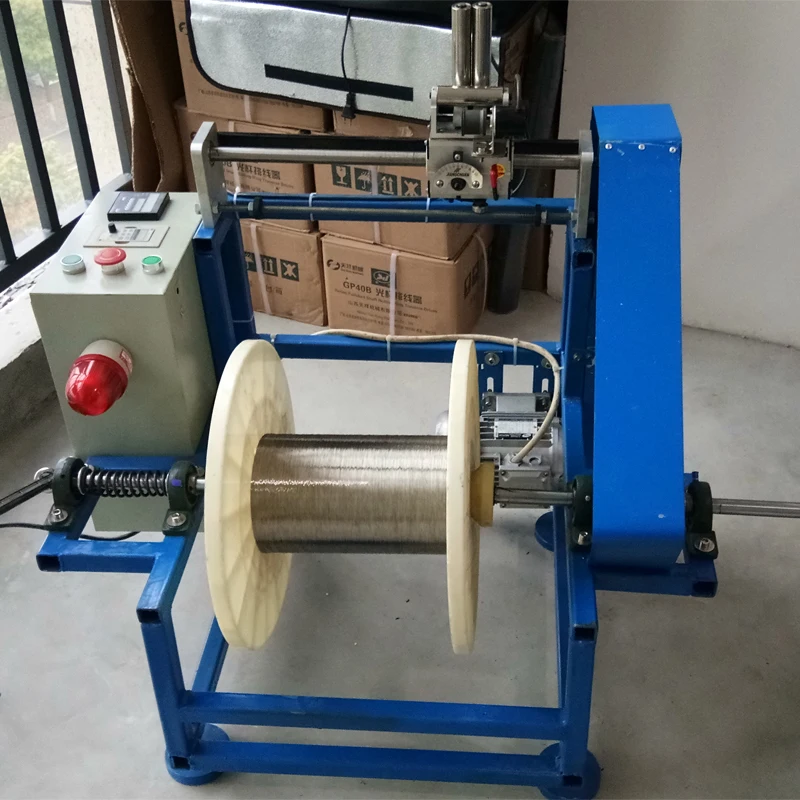

Станки осуществляют свою работу двумя способами, а именно могут быть механизированными либо работать от немеханического привода. Станок, который работает от немеханического привода, это довольно примитивный вид станочного оборудования, который практически осуществляет работу посредством ручного труда, либо управляется с помощью ножной педали. Как правило, данные станки не применяются на больших производствах, поскольку большого объема работ на таком оборудовании выполнить не получится.Намоточные станки, которые работают на механическом приводе, выполняют более сложные виды обмоток, нежели станки, работающие от ручного привода. Данные устройства способны выполнять намотку рядового, тороидального и перекрестного видов.









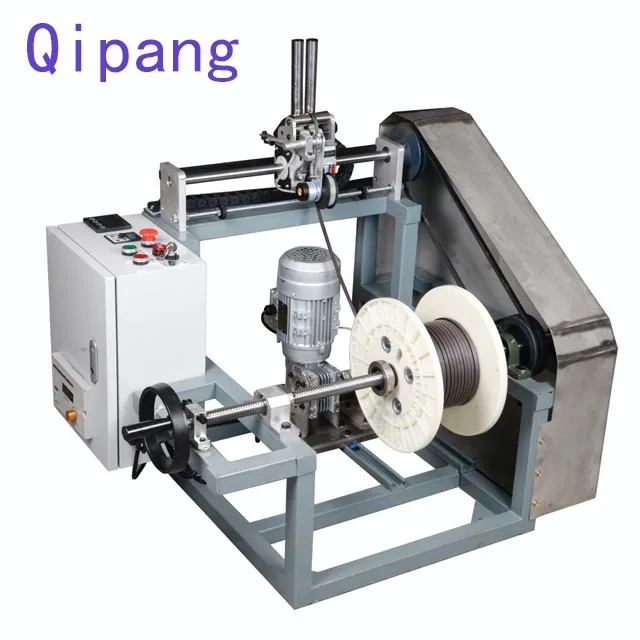

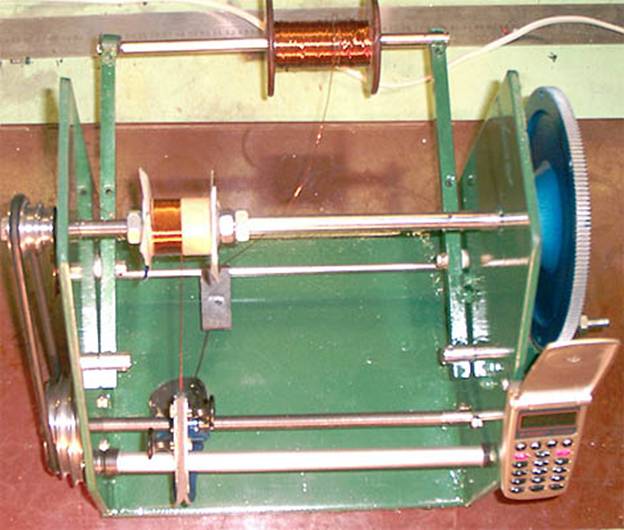

Работа станка для намотки катушек происходит посредством запуска электрического двигателя, который осуществляет вращение промежуточного вала путем запуска ременной передачи с двумя шкивами трехступенчатого вида. На ременном валу расположена муфта фрикционного действия, которая осуществляет сцепление. Муфта начинает свою работу после включения рычага в вилку. Такой способ запуска дает возможность начать работу и выключить станок, без толчков, таким образом, предотвращая обрывы провода. Далее посредством зубчатой пары начинает вращаться шпиндель с на котором закреплен каркас. Уже посредством шпинделя происходит запуск виткового счетчика, и провода укладываются в витки специальной деталью, которая называется водилом.



Намоточный станок – характеристики



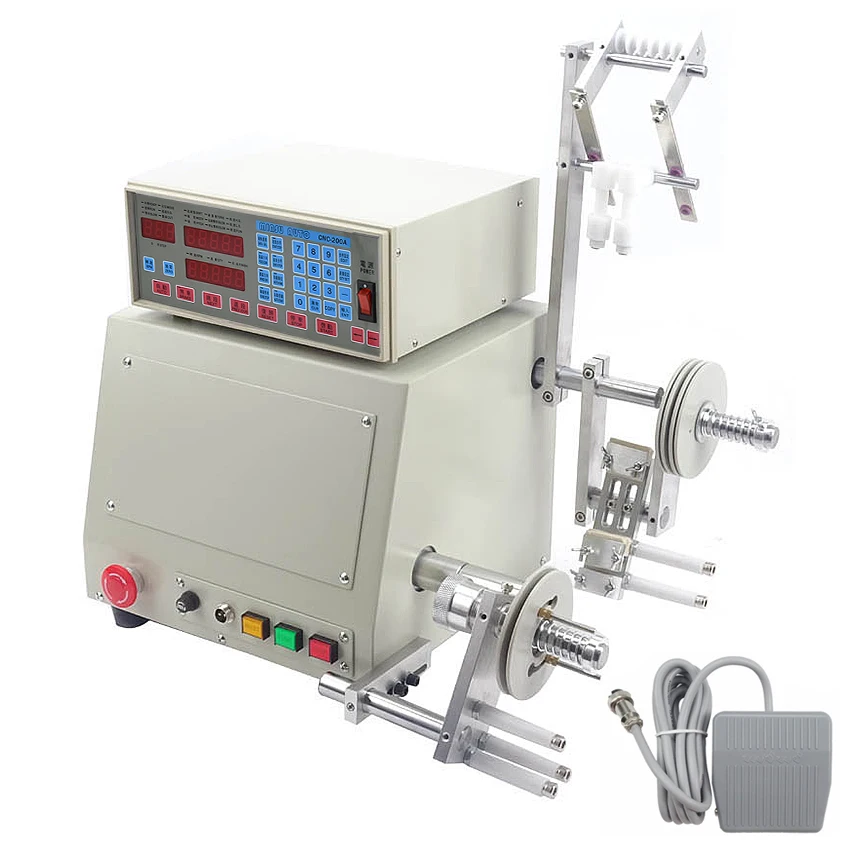

Станок может быть настроен на  любую допустимую ширину намоток. Достигается это посредством регулировки винта. На сегодняшний день, в эпоху современных технологий широко стали использоваться намоточные станки, которые оснащаются цифровым оборудованием для контроля качества намотки. А также устройствами, на которые крепятся изоляционные ленты. Такие станки работают автоматически, необходимо просто задать требуемую программу намотки. Намоточный станок весь процесс отработает сам, диспетчер просто будет отслеживать эффективность работы. Данные станки имеют функцию установки проводов по четырем позициям. Раскладчик производит намотку таким шагом, который задан программой.



У данных аппаратов имеется в арсенале запоминающее зарядное устройство, которое может сохранять все предыдущие заданные режимы и операции в блоке памяти, таким образом, не нужно каждый раз производит настройку и перепрограммирование намоточного станка, достаточно просто выбрать уже заданный режим. Выбор моделей и модификаций намоточных станков на сегодняшний день является достаточно обширным, каждое предприятие и любой пользователь найдет оптимальное для себя решение.



Намоточные станки со средним натяжением проволоки

Наши проводные намоточные станки предназначены для намотки катушек трансформаторов высокого напряжения от 10 Ква до 40 мВА.

Намоточный станок этого типа предусматривает высокую степень персонализации, что позволило LAE за последние годы разработать несколько сотен решений: намотка на высоту до 1600 мм с одной или несколькими круглыми жилами или прямоугольными пластинами, с градированной или неградированной изоляцией, с или без обрезания бумаги и многие другие.

Кроме того, станки могут оборудоваться одинарными или двойными двух- или четырехходовыми системами плющения проволоки для полного использования преимуществ градированной изоляции и повышения экономичности изделия.

Какими бы ни были ваши потребности, LAE создаст станок, оптимально подходящий для вас.

Станки для плющения провода LAE SFx

Для максимального повышения преимуществ градированной изоляции плющение круглой проволоки позволяет значительно повысить коэффициент заполнения и оптимизировать расположение витков в слоях. Это позволяет получать более компактные катушки и более экономичные трансформаторы.

Для любой потребности в плане числа проводников, диаметра и типа плющения у LAE имеется уже проверенное и оцененное на рынке решение.

ГРАДИРОВАННАЯ ИЗОЛЯЦИЯ

Для снижения объема используемого в катушке изоляционного материала с целью уменьшения конечных размеров можно выполнить межслойную изоляцию градированно с использованием одной или двух лент.

Натяжение полосы регулируется электроникой для обеспечения намотки на высокой скорости даже при использовании очень тонкого изоляционного материала на катушках круглой, овальной или прямоугольной формы. Для максимального повышения гибкости производства станок может оснащаться двумя разматывателями.

Вот уже много лет нашим клиентам удается снизить затраты за счет использования передовой системы LAE для производства градированной изоляции и натяжения ленты.

СИСТЕМА РЕГУЛИРОВАНИЯ НАТЯЖЕНИЯ ПРОВОЛОКИ LAE (LAE-WTCS)

Компактность и, следовательно, – качество катушки напрямую зависят от регулирования натяжения проводника (проволоки или пластины) при намотке, особенно при производстве катушек овальной или прямоугольной формы.

Система натяжения LAE-WTCS является плодом многолетнего опыта компании в этой области и обеспечивает бескомпромиссное соотношение качества и скорости, позволяя снизить допуски готового изделия.

Запрос информации

Фамилия *

Электронная почта *

Компания *

Деятельность в стране *

Select . .. AfghanistanÅland IslandsAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua And BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia And HerzegovinaBotswanaBouvet IslandBrazilBritish Indian Ocean TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral African RepublicChadChileChinaChristmas IslandCocos (Keeling) IslandsColombiaComorosCongoCongo, The Democratic Republic Of TheCook IslandsCosta RicaCôte D’IvoireCroatiaCubaCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland Islands (Malvinas)Faroe IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Southern TerritoriesGabonGambiaGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuernseyGuineaGuinea-BissauGuyanaHaitiHeard Island And Mcdonald IslandsHoly See (Vatican City State)HondurasHong KongHungaryIcelandIndiaIndonesiaIran, Islamic Republic OfIraqIrelandIsle Of ManIsraelItalyJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKorea, Democratic People’S Republic OfKorea, Republic OfKuwaitKyrgyzstanLao People’S Democratic RepublicLatviaLebanonLesothoLiberiaLibyan Arab JamahiriyaLiechtensteinLithuaniaLuxembourgMacaoMacedonia, The Former Yugoslav Republic OfMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesia, Federated States OfMoldova, Republic OfMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Mariana IslandsNorwayOmanPakistanPalauPalestinian Territory, OccupiedPanamaPapua New GuineaParaguayPeruPhilippinesPitcairnPolandPortugalPuerto RicoQatarRéunionRomaniaRussian FederationRwandaSaint BarthélemySaint HelenaSaint Kitts And NevisSaint LuciaSaint MartinSaint Pierre And MiquelonSaint Vincent And The GrenadinesSamoaSan MarinoSao Tome And PrincipeSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Georgia And The South Sandwich IslandsSpainSri LankaSudanSurinameSvalbard And Jan MayenSwazilandSwedenSwitzerlandSyrian Arab RepublicTaiwan, Province Of ChinaTajikistanTanzania, United Republic OfThailandTimor-LesteTogoTokelauTongaTrinidad And TobagoTunisiaTurkeyTurkmenistanTurks And Caicos IslandsTuvaluUgandaUkraineUnited Arab EmiratesUnited KingdomUnited StatesUnited States Minor Outlying IslandsUruguayUzbekistanVanuatuVenezuela, Bolivarian Republic OfViet NamVirgin Islands, BritishVirgin Islands, U. S.Wallis And FutunaWestern SaharaYemenZambiaZimbabwe

Производитель трансформаторов

 Сервисный центр по намотке

 Сервисный центр по резке

 Сервисный центр по производству баков

 Другое

Средняя мощность трансформаторов

Количество произведенной продукции в год

Предмет

Сообщение

 Я разрешаю обработку моих персональных данных в соответствии с вашей информацией о конфиденциальности *

 Я даю согласие на обработку персональных данных для получения Информационного бюллетеня в соответствии с вашей информацией о конфиденциальности

Индивидуальные и специальные намоточные машины — REELEX Packaging Solutions, Inc.

Перейти к содержимому

Благодаря 40-летнему опыту в области намотки, компания REELEX поставляет оборудование для намотки и намотки по индивидуальному заказу для различных областей применения.

Способности

Примеры

Намотчик торпед Д-510А

40 лет опыта наматывания и намотки.

Из-за уникальной природы ветра в виде восьмерки REELEX наши инженеры накопили обширные знания и опыт в области натяжения, точности и систем управления. Этот опыт был использован в различных специальных проектах, от военных приложений до удаленных транспортных средств, нефти и газа и многого другого.

Начало применения в военных целях.

Компания REELEX начала свою деятельность с производства упаковочных кабелей для применения на поле боя. Еще в 1960-х и 1970-х годах REELEX оттачивал свою технологию на «боевом рюкзаке» — рюкзаке, вмещающем до 500 м кабеля связи. Перенесемся в сегодняшний день, и REELEX предлагает консультации и опыт для различных военных и гражданских проектов.

Не просто скручивание в виде восьмерки.

В то время как REELEX фокусируется на намотке и упаковке в виде восьмерки, мы предоставили широкий спектр индивидуальных и специальных проектов, многие из которых используют другие методы намотки.

Некоторые прошлые проекты включают:

• Прокладка судовых кабелей для нефтегазовой отрасли
• Проекты по упаковке оптоволоконных кабелей внутри и вне помещений
• Упаковка сварочной проволоки
• Ракета и торпеда с проводным наведением проектов
• Сейсморазведка и нефтегазовая промышленность Проекты спуска вниз скважины для сейсморазведки и нефтегазовой промышленности

Разработка и производство станков по индивидуальному заказу

REELEX может спроектировать и изготовить намоточный станок по индивидуальному заказу, соответствующий вашим требованиям, вместе с необходимым вспомогательным оборудованием для его работы. Свяжитесь с нами с вашим индивидуальным приложением и позвольте нам понять это для вас.

Технология поперечной намотки

Опыт REELEX в области точной намотки позволил нам разработать различные методы многослойной намотки с высокой плотностью, в результате чего получаются чрезвычайно плотные автономные катушки. Эта технология позволяет пользователю указать количество кроссоверов и производит змеевик, не требующий фланцев.

Прецизионная намотка REELEX Winds

Опыт REELEX в области точной намотки, особенно полезный для изделий малого диаметра, таких как волоконно-оптические или другие тонкие нити, позволяет использовать технологию намотки в виде восьмерки для различных специальных применений.

Из-за соглашений о неразглашении большая часть изготовленных нами на заказ изделий и оборудования не может быть показана. Тем не менее, вот несколько примеров того, что мы можем вам показать.

D-510A использует нашу технологию намотки высокой плотности для производства катушек из медных или волоконно-оптических кабелей, используемых для наведения торпед или других снарядов.

Намоточный станок Д-510А представляет собой узкоспециализированный намоточный станок, производящий многократную универсальную намотку. Это полностью автономная машина, включающая в себя отдачу, управление танцором/натяжением и прием.

Эта высокоточная машина производит чрезвычайно плотные, самонесущие рулоны идеально цилиндрической формы. Затем эти катушки могут быть удалены изнутри или снаружи катушки.

D-510A изначально был разработан для военных применений, требующих плотных проволочных пакетов и плавного выхода из центра катушки.

Однако следует отметить, что этот тип катушки не использует технологию REELEX и, таким образом, создает скручивание или «штопор» в продукте во время выплаты.

Эти типы катушек обычно используются в торпедах и ракетах как способ упаковки длинных кабелей управления.

Самонесущая катушка

D-510A представляет собой универсальную машину, производящую самонесущую катушку высокой плотности. Сцепляющиеся края рулона переплетаются с продуктом, что устраняет необходимость в фланцах.

Конструкция «все в одном»

D-510A имеет отдачу, танцор и приемную часть на одной раме. Траверса использует датчик для постепенного перемещения направляющей трубки от поверхности катушки по мере ее увеличения.

Уникальная технология намотки

Что отличает D-510A от других намоточных машин, так это то, что изделие размещается непосредственно на поверхности катушки. Это означает, что между краем направляющей трубки и поверхностью катушки почти нет расстояния; что приводит к чрезвычайно плотным, высокоточным катушкам.

Технические характеристики

Технические характеристики
Максимальное число оборотов шпинделя	150
Ширина траверсы	от 40 до 450 мм (от 1,6 до 17,7 дюйма)
Максимальный диаметр рулона	450 мм (17,7 дюйма) макс.
Оправка (внутренний диаметр катушки)	78 мм (3,07 дюйма), стандартно, доступны нестандартные размеры.
Коэффициент максимальной плотности	92%
Круглый провод	0,5–7,0 мм (0,020–0,270 дюйма)
Возможность плоской проволоки	0,5 x 1,35 до 0,9x 1,55 мм (от 0,020 x 0,050 до 0,035 x 0,061 дюйма)
Встроенная отдача	Да, на раме
Цены – Машина	Запросите, пожалуйста,

Ссылка для загрузки страницы

Перейти к началу

Оборудование для намотки катушек Broomfield, катушки, машины для намотки катушек, машины для намотки проволоки, устройства для намотки катушек, разматыватели, оборудование для намотки трансформаторов, формирователи катушек генератора, обмотки трансформаторов, устройства для намотки фольги/ленты, машины для правки проволоки, капельная пропитка, натяжители, оправки и инструменты , разбрасыватель катушек, разбрасывание катушек, сверхпроводящая обмотка, обработка подачи проволоки, обратный изгиб, энергия переменного тока, энергия постоянного тока, альтернативная энергия, возобновляемая энергия, солнечная энергия, инвертор, инверторы, струнный инвертор, струнные инверторы, центральный инвертор, центральные инверторы, интеллектуальный модуль, автономный инвертор, автономный инвертор, автономные инверторы, автономные инверторы, микроинвертор, микроинверторы, микроинвертор, микроинверторы, солнечный микроинвертор, солнечные микроинверторы, солнечный микроинвертор, солнечные микроинверторы, инвертор на основе батареи, инверторы на основе батареи, зарядное устройство на основе батареи, зарядные устройства на основе батареи, сетевой инвертор, сетевые инверторы, сетевой инвертор, сетевые инверторы, сетевая сола r инвертор, сетевые солнечные инверторы, сетевые солнечные инверторы, сетевые солнечные инверторы, трансформаторы, высокочастотные трансформаторы, низкочастотные трансформаторы, солнечный контроллер заряда, солнечные контроллеры заряда, контроллер заряда, контроллеры заряда, DC/DC преобразователь, DC/ Преобразователи постоянного тока, автономный инвертор, автономные инверторы, автономный инвертор, автономные инверторы, вооруженные силы, электромагнитная система запуска самолета, линейный асинхронный двигатель, катушка, массовый драйвер, рельсовая пушка, развертывание катушки, провод развертывания, спиральная обмотка, решетчатая обмотка, обмотка линейного двигателя, катушки ЭМАЛС, защитные катушки, катушки гидроакустического буя

Машина для намотки рулонов Broomfield 400 Series имеет емкость для намотки большого диаметра и может быть приобретена без механизма перемещения направляющей для ручной намотки.

Особенности:

• Доступны три модели:
  400A: Передняя бабка для намотки
  400B: Передняя бабка для намотки с задней бабкой на прецизионных направляющих
  400C: Передняя бабка для намотки, задняя бабка на прецизионных направляющих и механизм автоматического перемещения проволоки
• Восемь диапазонов скорости с переменной скоростью в каждом диапазоне
  (максимальная скорость 590 об/мин)
• Прочная сварная стальная конструкция повышенной прочности
• Дисковый тормоз с электроприводом для принудительной остановки
• Электронная направляющая траверса. Предусмотрены два стиля точного наслоения: параллельный и спиральный.
• Время настройки сведено к минимуму за счет использования электронного управления для установки шага проволоки и остановки на нужном количестве витков (модель 400C). Оператору нужно только ввести эти данные и установить ограничители ширины намотки.
• Система реверсивного изгиба устраняет необходимость раскатывать проволоку или прижимать витки к форме, создавая более плотные витки и используя меньше проволоки.
• Легко адаптируется для намотки одной или нескольких катушек

Оборудование двигателя:

3 л.с. (2,24 кВт) векторный двигатель переменного тока и привод с регулируемой скоростью с ножным управлением

Лицевая панель: Диаметр 14 дюймов (356 мм)

Первичный редуктор: Ремень и шкив

553 Вторичный редуктор: Четырехступенчатый редуктор

Скорости шпинделя и соответствующие крутящие моменты — Низкая скорость
0-28 об/мин	560 футов – фунтов.	(759 Нм)
0-73 об/мин	214 футов – фунтов.	(290 Нм)
0-110 об/мин	142 фута – фунта.	(193 Нм)
0-295 об/мин	52 фута – фунты.	(70 Нм)

Скорости шпинделя и соответствующие крутящие моменты — Высокая скорость
0-55 об/мин	285 футов – фунтов.	(386 Нм)
0-146 об/мин	108 футов – фунтов.	(146 Нм)
0-220 об/мин	70 футов – фунты.	(95 Нм)
0-590 об/мин	27 футов – фунты.	(37 Нм)

Требования к питанию: 220 В, три фазы, 20 А
Доступны другие напряжения.

Вращение шпинделя: Любое направление можно выбрать с помощью переключателя на панели управления.

Высота центра шпинделя: 43 дюйма (1092 мм) от пола.

Тормоз: Электромагнитный подпружиненный дисковый тормоз. (102 мм) ход пиноли и вращающийся центр 60° с конусом Морзе номер 4.

Максимальное расстояние между центрами:
400B и 400C: 42,5″ (1080 мм)

Максимальный диаметр поворота:4 62 6 5 400A: 83 “(2108 мм)
400B: 63″ (1600 мм)
400C: 32 “(813 мм)

. : Контроллер намотки Broomfield S-50 с 50 программируемыми упорами, 7 программами, параллельным и спиральным наслоением и концевыми упорами для определения ширины намотки

Вес:
400A: 1200 фунтов (545 кг)
400Б: 2200 фунтов.

(1000 кг)
400C: 2600 фунтов. (1180 кг)

Опции:

• Контроллер Broomfield MP-5S автоматически координирует функции намотки и обеспечивает хранение программ
• Многопроволочная направляющая в сборе
• Шкивы для квадратной и прямоугольной проволоки
• Автоматический запуск
• Более длинная или короткая длина машины
• Двигатель шпинделя 5 л.с. (3,73 кВт)
• Усиленная задняя бабка
• Защита области обмотки
• Намотчик/натяжитель бумажной изоляции
• Многократная обмотка катушки
• Индивидуальные модификации для специальных применений

Для получения дополнительной информации об оборудовании для намотки катушек или других машинах Broomfield, пожалуйста, свяжитесь с нами напрямую по телефону (978) 779-6600 или через нашу контактную форму онлайн.
