Оснастка-Маркет - Продукция - РЯД-01М

Станок для намотки катушек РЯД-01М


Общие сведения

Станок Ряд-01М предназначен для намотки электрических каркасных катушек. Станок позволяет осуществлять намотку катушек с механической раскладкой провода в следующих режимах:

  • - послойная намотка;
  • - технологический останов;
  • - индикация цикла намотки;
  • - работа с электродинамическим торможением;
  • - работа в наладочном режиме.

Конструкция и принцип действия

Станок настольного типа состоит из корпуса с передней бабкой, где устанавливаются электропривод, пульт управления с микропроцессором, задняя бабка, сменные смоточно-натяжные устройства. Система раскладки провода на базе шагового двигателя и ШВП.

Станок обеспечивает плавное (бесступенчатое) регулирование скорости намотки и шага раскладки провода.

Введение программы намотки производится оператором средней квалификации.

Защитный экран, удобное обслуживание, эстетический внешний вид создают благоприятные и безопасные условия для работы оператора.

Условия эксплуатации

Температура окружающей среды от +10 до +350 C;

воздушная среда — невзрывоопасная;

Климатическое исполнение УХЛ, категория размещения 4 по ГОСТ 15150-69.

Технические данные

Скорость намотки, об/мин
      I-я ступень 0...8100
      II-я ступень 0...1380
      дополнительным приводом 0...300
Крутящий момент, Н-м (не менее)
      I-я ступень 0,4
      II-я ступень 2,9
      с дополнительным приводом 13,0
Наибольшее количество одновременно наматываемых катушек, шт 6
Максимальное число витков в катушке 99999,9±0,1
Диапазон диаметров наматываемых проводов, мм 0,04...2,0
Максимальный диаметр наматываемых катушек, мм 300
Ширина намотки, мм 200
Программирование секционной намотки, секций до 10
Напряжение питания, В 220х50 Гц
Потребляемая мощность, кВт (не более) 0,7
Габаритные размеры без смоточно-натяжных устройств, мм 1200х750х1100
Масса, кг 175

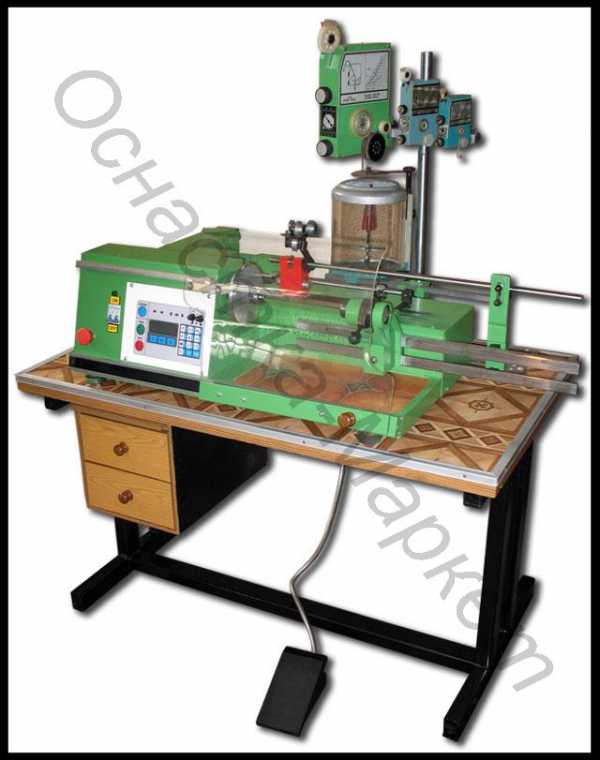

Станок РЯД-01М (на фото сверху) обеспечивает намотку электроаппаратных катушек проводом диаметром 0,04-2,0 мм на каркасы диаметром до 240 мм при условии заказа необходимых приспособлений и устройств

Станок РЯД-01М состоит из следующих частей:

  • устройство намоточное, черт. РАИК 442.126.002, - 1 шт.
  • стол, черт. ЫБМ4.135.419 - 1 шт.
  • стойка, черт.ЫБМ4.115.205, для крепления смоточных и натяжных устройств – 1 шт.
  • комплект ЗИП, черт. РАИК 442.123.002ЗИ – 1 шт.

Комплект ЗИП

  • Ремень 450-К-6 - 1 шт.
  • Ремень 900-К-4 - 1 шт.

Вставки плавкие

  • ВП1-1-0,25А, 250В – 1 шт.
  • ВП1-1-1,0А, 250В – 1 шт.
  • ВП1-1-3,15А, 250В – 1 шт.

Лампа накаливания 8LM2TALB024 – 1 шт.

Механизм раскладки, черт. ЫБМ3.773.041 – 1 шт.

Привод, черт. ЫБМ4.225.118 – 1 шт.

Колесо зубчатое, черт.ЫБМ4.300.014 – 1 шт.

Ключ, черт. ЫБМ8.392.015 – 1 шт.

Цанга, черт.ЫБМ8.239.074-01 – 1 шт.

Шкив, черт. ЫБМ8.322.305-01 – 1 шт.

Устройства и приспособления

Устройства и приспособления которые заказываются и поставляются, за отдельную плату, для укомплектования станка

Устройство смоточное, черт. ЫБМ2.390.079 для осевой смотки проводов с тарных катушек диаметром до 125 мм

Устройство смоточное напольное, черт. ЫБМ2.390.080 для осевой смотки проводов с тарных катушек диаметром от 125 до 355мм

Устройство натяжное, черт. ЫБМ3.740.067 для проводов диаметром 0,04 – 0,12 мм, усилие натяжения 0,05 – 1,1 Н (5– 112 Гс).

Устройство натяжное, черт. ЫБМ3.740.068 для проводов диаметром 0,07 – 0,29 мм, усилие натяжения 0,3 – 7,0 Н (30-715 Гс)

Устройство натяжное, черт. ЫБМ3.740.069 для проводов диаметром 0,22 – 1,7 мм, усилие натяжения 5,0 – 80 Н (510-8100 Гс)

Устройство натяжное, черт.ТИЛЮ304.312.001 для проводов диаметром 1,3 - 3,0 мм, усилие натяжения 70-350 Н (710-35700Гс)

Механизм раскладки, черт. ЫБМ3.773.036 для проводов диаметром от 0,02 до 0,3 мм

Механизм раскладки, черт. ЫБМ3.773.037 для проводов диаметром 1,5 – 2,0 мм

Механизм раскладки, черт. ЫБМ3.773.041 универсальный для проводов диаметром 0,04 – 2,0 мм

Для намотки одной катушки необходимо заказывать станок РЯД-01М – 1 шт., смоточное устройство одного или двух типов по 1 шт. (в зависимости от размеров используемых тарных катушек), устройство натяжное одного или нескольких типов по 1 шт. (исходя из диаметров наматываемых проводов), соответствующий раскладчик –1 шт.

При одновременной (параллельной) намотке двух и больше катушек необходимо заказывать станок и соответственно два и больше смоточных и натяжных устройств, раскладчика.

Следует иметь в виду, что станок обеспечивает одновременную намотку не более 5 катушек проводом диаметром 0,04 – 0,3 мм и 4 катушек проводом диаметром 0,3 – 2,0 мм

www.osnastka-market.com.ua

Оснастка-Маркет - Продукция - РЯД-01М

Станок для намотки катушек РЯД-01М


Общие сведения

Станок Ряд-01М предназначен для намотки электрических каркасных катушек. Станок позволяет осуществлять намотку катушек с механической раскладкой провода в следующих режимах:

  • - послойная намотка;
  • - технологический останов;
  • - индикация цикла намотки;
  • - работа с электродинамическим торможением;
  • - работа в наладочном режиме.

Конструкция и принцип действия

Станок настольного типа состоит из корпуса с передней бабкой, где устанавливаются электропривод, пульт управления с микропроцессором, задняя бабка, сменные смоточно-натяжные устройства. Система раскладки провода на базе шагового двигателя и ШВП.

Станок обеспечивает плавное (бесступенчатое) регулирование скорости намотки и шага раскладки провода.

Введение программы намотки производится оператором средней квалификации.

Защитный экран, удобное обслуживание, эстетический внешний вид создают благоприятные и безопасные условия для работы оператора.

Условия эксплуатации

Температура окружающей среды от +10 до +350 C;

воздушная среда — невзрывоопасная;

Климатическое исполнение УХЛ, категория размещения 4 по ГОСТ 15150-69.

Технические данные

Скорость намотки, об/мин
      I-я ступень 0...8100
      II-я ступень 0...1380
      дополнительным приводом 0...300
Крутящий момент, Н-м (не менее)
      I-я ступень 0,4
      II-я ступень 2,9
      с дополнительным приводом 13,0
Наибольшее количество одновременно наматываемых катушек, шт 6
Максимальное число витков в катушке 99999,9±0,1
Диапазон диаметров наматываемых проводов, мм 0,04...2,0
Максимальный диаметр наматываемых катушек, мм 300
Ширина намотки, мм 200
Программирование секционной намотки, секций до 10
Напряжение питания, В 220х50 Гц
Потребляемая мощность, кВт (не более) 0,7
Габаритные размеры без смоточно-натяжных устройств, мм 1200х750х1100
Масса, кг 175

Станок РЯД-01М (на фото сверху) обеспечивает намотку электроаппаратных катушек проводом диаметром 0,04-2,0 мм на каркасы диаметром до 240 мм при условии заказа необходимых приспособлений и устройств

Станок РЯД-01М состоит из следующих частей:

  • устройство намоточное, черт. РАИК 442.126.002, - 1 шт.
  • стол, черт. ЫБМ4.135.419 - 1 шт.
  • стойка, черт.ЫБМ4.115.205, для крепления смоточных и натяжных устройств – 1 шт.
  • комплект ЗИП, черт. РАИК 442.123.002ЗИ – 1 шт.

Комплект ЗИП

  • Ремень 450-К-6 - 1 шт.
  • Ремень 900-К-4 - 1 шт.

Вставки плавкие

  • ВП1-1-0,25А, 250В – 1 шт.
  • ВП1-1-1,0А, 250В – 1 шт.
  • ВП1-1-3,15А, 250В – 1 шт.

Лампа накаливания 8LM2TALB024 – 1 шт.

Механизм раскладки, черт. ЫБМ3.773.041 – 1 шт.

Привод, черт. ЫБМ4.225.118 – 1 шт.

Колесо зубчатое, черт.ЫБМ4.300.014 – 1 шт.

Ключ, черт. ЫБМ8.392.015 – 1 шт.

Цанга, черт.ЫБМ8.239.074-01 – 1 шт.

Шкив, черт. ЫБМ8.322.305-01 – 1 шт.

Устройства и приспособления

Устройства и приспособления которые заказываются и поставляются, за отдельную плату, для укомплектования станка

Устройство смоточное, черт. ЫБМ2.390.079 для осевой смотки проводов с тарных катушек диаметром до 125 мм

Устройство смоточное напольное, черт. ЫБМ2.390.080 для осевой смотки проводов с тарных катушек диаметром от 125 до 355мм

Устройство натяжное, черт. ЫБМ3.740.067 для проводов диаметром 0,04 – 0,12 мм, усилие натяжения 0,05 – 1,1 Н (5– 112 Гс).

Устройство натяжное, черт. ЫБМ3.740.068 для проводов диаметром 0,07 – 0,29 мм, усилие натяжения 0,3 – 7,0 Н (30-715 Гс)

Устройство натяжное, черт. ЫБМ3.740.069 для проводов диаметром 0,22 – 1,7 мм, усилие натяжения 5,0 – 80 Н (510-8100 Гс)

Устройство натяжное, черт.ТИЛЮ304.312.001 для проводов диаметром 1,3 - 3,0 мм, усилие натяжения 70-350 Н (710-35700Гс)

Механизм раскладки, черт. ЫБМ3.773.036 для проводов диаметром от 0,02 до 0,3 мм

Механизм раскладки, черт. ЫБМ3.773.037 для проводов диаметром 1,5 – 2,0 мм

Механизм раскладки, черт. ЫБМ3.773.041 универсальный для проводов диаметром 0,04 – 2,0 мм

Для намотки одной катушки необходимо заказывать станок РЯД-01М – 1 шт., смоточное устройство одного или двух типов по 1 шт. (в зависимости от размеров используемых тарных катушек), устройство натяжное одного или нескольких типов по 1 шт. (исходя из диаметров наматываемых проводов), соответствующий раскладчик –1 шт.

При одновременной (параллельной) намотке двух и больше катушек необходимо заказывать станок и соответственно два и больше смоточных и натяжных устройств, раскладчика.

Следует иметь в виду, что станок обеспечивает одновременную намотку не более 5 катушек проводом диаметром 0,04 – 0,3 мм и 4 катушек проводом диаметром 0,3 – 2,0 мм

www.osnastka-market.com.ua

станок намоточный РЯД-01

станок намоточный РЯД-01
Наименование параметровЕд.изм.Величины
Максимальная частота вращения шпинделяоб/мин12000
Скорость намотки:об/мин
- I-я ступень0...8100
- II-я ступень0...1380
- с дополнительным приводом0...300
Крутящий момент( не менее):Н-м
- I-я ступень
0,4
- II-я ступень2,9
- с дополнительным приводом13
Наибольшее количество одновременно наматываемых катушек6
Максимальное число витков в катушке99999,9±0,1
Диапазон диаметров наматываемых проводовмм0,01...1,7
Максимальный диаметр наматываемых катушекмм240
Ширина намоткимм0,2...200
Напряжение питания220V х 50 Гц
Максимальная потребляемая мощностькВт0,9
Габариты станкамм.
- длина1200
- ширина750
- высота1300
Вес станкакг. 195

129045, Москва, пр-д Циалковского, д.5А
Тел.: (495) 682-76-64, 682-33-33, 775-86-66
Факс: (495) 616-83-25

www.vistan.vitebsk.net

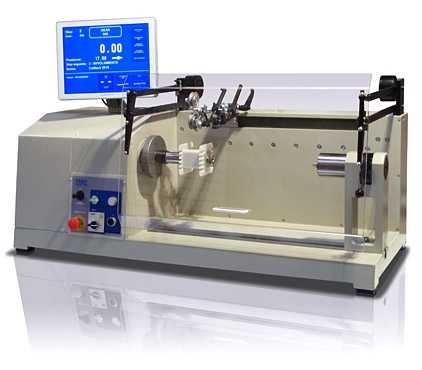

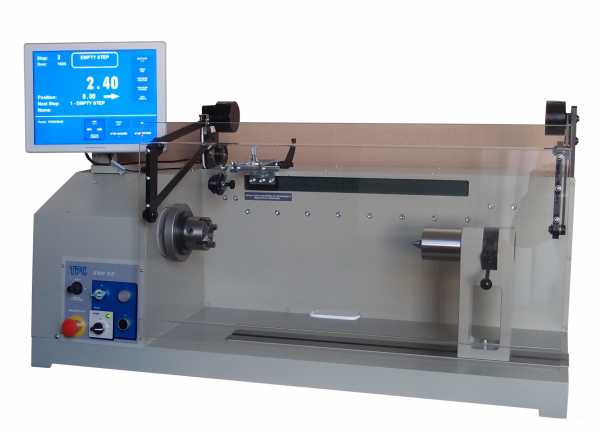

Настольные намоточные станки ряда ERN

Технические характеристики




Настольные намоточные станки TPC ряда ERN предназначены для намотки катушек, дросселей и других типов линейных намоток. Характерными чертами станков являются простота обслуживания, высокая точность, спокойный ход и высокая надежность. Цикл намотки управляется микропроцессором, все параметры намотки программируются. Намоточные станки поставляются с сенсорным дисплеем отличаются простым программированием и большой емкостью памяти (ограниченной памятью жесткого диска). Меню на русском языке. Серводвигатель с адаптивным управлением, используемый для привода шпинделя, обеспечивает отличные динамические параметры, постоянное значение крутящего момента для всего диапазона скорости намотки и точное позиционирование. Подаватель проволоки имеет самостоятельный шаговый двигатель. Простотой конструкции станка достигается простота ухода. Замена передачи осуществляется вручную. Широкий выбор отматывающих устройств, подаватели провода, задних бабок, педали управления, стойки и другого сопутствующего оборудования.

ERN 22


  • Самый компактный и быстродействующий, 12000 об./мин., для намотки тонкой проволоки с диаметром 0,02–1,7 мм широкий диапазон возможностей применения для намотки простых или сложных катушек, многосекционных катушек, непараллельных или асимметрических обмоток
  • микропроцессорное управление намоточным циклом
  • точный реверсивный отсчет витков и точность позиционирования шпинделя
  • серводвигатель с адаптивным управлением, обеспечивающий отличный старт-стоп режим
  • простота обслуживания, точность и надежность


ERN 32, 32S


  • диаметр наматываемой проволоки 0,02–3,0 мм, универсальный намоточный станок для серийного производства
  • широкий диапазон возможностей применения для намотки простых или сложных катушек, многосекционных катушек, непараллельных или асимметрических обмоток
  • микропроцессорное управление намоточным циклом
  • точный реверсивный отсчет витков и точность позиционирования шпинделя
  • серводвигатель с адаптивным управлением, обеспечивающий отличный старт-стоп режим
  • простота обслуживания, точность и надежность


ERN 42, 42S


  • большое рабочее пространство, большое значение крутящего момента (30 Nm), для намотки проволоки с диаметром 0,02–5,0 мм и плоской проволоки
  • широкий диапазон возможностей применения для намотки простых или сложных катушек, многосекционных катушек, непараллельных или асимметрических обмоток
  • микропроцессорное управление намоточным циклом
  • точный реверсивный отсчет витков и точность позиционирования шпинделя
  • серводвигатель с адаптивным управлением, обеспечивающий отличный старт-стоп режим
  • простота обслуживания, точность и надежность


ERN 52, 52S


  • большое рабочее пространство, большое значение крутящего момента (30 Nm), для намотки проволоки с диаметром 0,02–5,0 мм и плоской проволоки
  • для намотки простых или сложных катушек, многосекционных катушек, непараллельных или асимметрических обмоток
  • микропроцессорное управление намоточным циклом
  • точный реверсивный отсчет витков и точность позиционирования шпинделя
  • серводвигатель с адаптивным управлением, обеспечивающий отличный старт-стоп режим
  • простота обслуживания, точность и надежность


ERN 60


  • автоматическая смена передач
  • большое значение крутящего момента - 60 Nm
  • для намотки проволоки с диаметром 0,02–5,0 мм и плоской проволоки
  • микропроцессорное управление намоточным циклом
  • точный реверсивный отсчёт витков и точность позиционирования шпинделя
  • серводвигатель с адаптивным управлением, обеспечивающий отличный старт-стоп режим
  • простота обслуживания, точность и надёжность
  • управление Т-версия


Особенности управления:

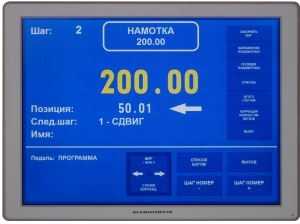

  • сенсорный экран с интуитивно понятным интерфейсом
  • собственное программное обеспечение
  • загрузка ПО с USB-накопителя
  • возможность подключения к ПК по интерфейсу LAN (Ethernet)
  • объем памяти не ограничен, в каждой программе максимум 350 шагов
  • специальные функции намотки: стоп-слой, автоматическая корректировка позиции подавателя после старта, ручной режим, трапецеидальная намотка
  • корректировка программы: ввод шага, стирание шага, копия шага, глобальное изменение одного параметра
  • 4 выхода цифровых данных
  • 4 ввода цифровых данных

СПЕЦИФИКАЦИЯ   ERN 22 ERN 32 ERN 32S ERN 42 ERN 42S ERN 52 ERN 52S ERN 60
Диаметр проволоки мм 0,02 - 1,7 0,02 - 2,5 0,02 - 3 0,02 - 5 0,02 - 5 0,02 - 5 0,02 - 5 0,02-5
Сдвиг подавателя проволоки мм/об. 0,008 - 40 0,008 - 40 0,008 - 40 0,008 - 40 0,008 - 40 0,008 - 40 0,008 - 40 0,008-40
Ширина намотки мм 0,1 - 210 0,1 - 300 0,1 - 300 0,1 - 300 0,1 - 300 0,1 - 450 0,1 - 450 0,1-450
Максимальный диаметр обмотки мм 180 250 250 450 450 450 450 450
Разграничение витков об. 0,01 0,01 0,01 0,01 0,01 0,01 0,01 0,01
Позиционирование шпинделя об. 0,01 0,01 0,01 0,01 0,01 0,01 0,01 0,01
Обороты шпинделя об./мин.

12000/

6000/

3000

6000/

1500/

750

4000/

1000/

500

4000/

1000/

500

4000/

1000

4000/

1000/

500

4000/

1000

2000/

500

Крутящий момент

0,7 /

1,5 /

3

1,5 /

6 /

12

3 /

12 /

24

3,5 /

15 /

30

7 /

30

3,5 /

15 /

30

7 /

30

60 /

20

Расстояние между крепежными центрами мм 250 250 250 450 450 650 650 650
Напряжение питания V/Hz

230V/

50-60Hz

230V/

50-60Hz

3x400V/

50-60Hz

3x400V/

50-60Hz

3x400V/

50-60Hz

3x400V/

50-60Hz

3x400V/

50-60Hz

230V/

50-60Hz

Размеры мм 780 x 420 870 x 460 870 x 460 910 x 530 910 x 530 1235 x 530 1235 x 530 1235 x 530
Масса кг 85 120 120 140 140 180 180 200

www.pribor.ru

Станок для намотки катушек РЯД-01М. в Нововолынске (Станки намоточные)

Станок Ряд-01М предназначен для намотки электрических каркасных катушек. Станок позволяет осуществлять намотку катушек с механической раскладкой провода в следующих режимах:

  • - послойная намотка;
  • - технологический останов;
  • - индикация цикла намотки;
  • - работа с электродинамическим торможением;
  • - работа в наладочном режиме.

Конструкция и принцип действия:

Станок настольного типа состоит из корпуса с передней бабкой, где устанавливаются электропривод, пульт управления с микропроцессором, задняя бабка, сменные смоточно-натяжные устройства. Система раскладки провода на базе шагового двигателя и ШВП.

Станок обеспечивает плавное (бесступенчатое) регулирование скорости намотки и шага раскладки провода.

Введение программы намотки производится оператором средней квалификации.

Защитный экран, удобное обслуживание, эстетический внешний вид создают благоприятные и безопасные условия для работы оператора.


Условия эксплуатации:

Температура окружающей среды от +10 до +350 C;

воздушная среда — невзрывоопасная;

Климатическое исполнение УХЛ, категория размещения 4 по ГОСТ 15150-69.


Технические данные:
Скорость намотки, об/мин
I-я ступень
0...8100
II-я ступень
0...1380
дополнительным приводом
0...300
Крутящий момент, Н-м (не менее)
I-я ступень
0,4
II-я ступень
2,9
с дополнительным приводом
13,0
Наибольшее количество одновременно наматываемых катушек, шт
6
Максимальное число витков в катушке
99999,9±0,1
Диапазон диаметров наматываемых проводов, мм
0,04...2,0
Максимальный диаметр наматываемых катушек, мм
300
Ширина намотки, мм
200
Программирование секционной намотки, секций
до 10
Напряжение питания, В
220х50 Гц
Потребляемая мощность, кВт (не более)
0,7
Габаритные размеры без смоточно-натяжных устройств, мм
1200х750х1100
Масса, кг
175

Станок РЯД-01М (на фото сверху) обеспечивает намотку электроаппаратных катушек проводом диаметром 0,04-2,0 мм на каркасы диаметром до 240 мм при условии заказа необходимых приспособлений и устройств

Станок РЯД-01М состоит из следующих частей:

  • устройство намоточное, черт. РАИК 442.126.002, - 1 шт.
  • стол, черт. ЫБМ4.135.419 - 1 шт.
  • стойка, черт.ЫБМ4.115.205, для крепления смоточных и натяжных устройств - 1 шт.
  • комплект ЗИП, черт. РАИК 442.123.002ЗИ - 1 шт.

Комплект ЗИП

  • Ремень 450-К-6 - 1 шт.
  • Ремень 900-К-4 - 1 шт.

Вставки плавкие

  • ВП1-1-0,25А, 250В - 1 шт.
  • ВП1-1-1,0А, 250В - 1 шт.
  • ВП1-1-3,15А, 250В - 1 шт.

Лампа накаливания 8LM2TALB024 - 1 шт.

Механизм раскладки, черт. ЫБМ3.773.041 - 1 шт.

Привод, черт. ЫБМ4.225.118 - 1 шт.

Колесо зубчатое, черт.ЫБМ4.300.014 - 1 шт.

Ключ, черт. ЫБМ8.392.015 - 1 шт.

Цанга, черт.ЫБМ8.239.074-01 - 1 шт.

Шкив, черт. ЫБМ8.322.305-01 - 1 шт.


Устройства и приспособления

Устройства и приспособления которые заказываются и поставляются, за отдельную плату, для укомплектования станка

Устройство смоточное, черт. ЫБМ2.390.079 для осевой смотки проводов с тарных катушек диаметром до 125 мм

Устройство смоточное напольное, черт. ЫБМ2.390.080 для осевой смотки проводов с тарных катушек диаметром от 125 до 355мм

Устройство натяжное, черт. ЫБМ3.740.067 для проводов диаметром 0,04 - 0,12 мм, усилие натяжения 0,05 - 1,1 Н (5- 112 Гс).

Устройство натяжное, черт. ЫБМ3.740.068 для проводов диаметром 0,07 - 0,29 мм, усилие натяжения 0,3 - 7,0 Н (30-715 Гс)

Устройство натяжное, черт. ЫБМ3.740.069 для проводов диаметром 0,22 - 1,7 мм, усилие натяжения 5,0 - 80 Н (510-8100 Гс)

Устройство натяжное, черт.ТИЛЮ304.312.001 для проводов диаметром 1,3 - 3,0 мм, усилие натяжения 70-350 Н (710-35700Гс)

Механизм раскладки, черт. ЫБМ3.773.036 для проводов диаметром от 0,02 до 0,3 мм

Механизм раскладки, черт. ЫБМ3.773.037 для проводов диаметром 1,5 - 2,0 мм

Механизм раскладки, черт. ЫБМ3.773.041 универсальный для проводов диаметром 0,04 - 2,0 мм

Для намотки одной катушки необходимо заказывать станок РЯД-01М - 1 шт., смоточное устройство одного или двух типов по 1 шт. (в зависимости от размеров используемых тарных катушек), устройство натяжное одного или нескольких типов по 1 шт. (исходя из диаметров наматываемых проводов), соответствующий раскладчик -1 шт.

При одновременной (параллельной) намотке двух и больше катушек необходимо заказывать станок и соответственно два и больше смоточных и натяжных устройств, раскладчика.

Следует иметь в виду, что станок обеспечивает одновременную намотку не более 5 катушек проводом диаметром 0,04 - 0,3 мм и 4 катушек проводом диаметром 0,3 - 2,0 мм


Оборудование, применяемое для ремонта электрических машин.

Характеристики станка для намотки катушек РЯД-01М.

  • — Страна производитель: Украина
  • — Завод производитель: Оснастка-Маркет
  • — Область применения: Промышленность

ua.bizorg.su

Техническая инструкция намоточного станка

1.  Общие требования

1.1. Намоточный станок - это стационарный агрегат с электромеханическим приводом. Имеет реверсивное управление и приводится в работу с пола.

1.2. Намоточный станок предназначен для намотки и восстановления изоляции витков обмоток трансформаторов (до IV габарита).

1.3.В процессе эксплуатации станка необходимо регулярно следить за его работой. Постоянно следить за его чистотой и уровнем масла в механической части. Периодически проверять натяжку ременной передачи привода.

2.Требования безопасности.

2.1. Намоточный станок - это стационарный агрегат, условия безопасной работы которого должны быть обеспечены обслуживающим персоналом.

2.2. На станке должна быть табличка с его инвентарным номером, а также с указанием должностного лица из состава специалистов, которое отвечает за содержание в исправном состоянии станочного оборудования и за его безопасную

Эксплуатацию. Возле станка должен находиться список работников, имеющих право выполнять работу на нём.

2.3. Запрещается проводить техническое обслуживание и ремонт станка при включённых цепях электроснабжения.

2.4. Перед включением станка, убедиться в отсутствии какой либо угрозы жизни или здоровью, проверить целостность заземляющего проводника и надёжность его контакта с заземлением.

2.5. Запрещается оставлять в патроне станка зажимной ключ, а также оставлять инструмент и приспособления на подвижных частях станка.

2.6. Запрещается работать на станке с открытым кожухом привода.

2.7. Для избежания несчастных случаев все работы на станке имеют право производить только квалифицированные специалисты, которые имеют полномочия на их проведения.

2.  Устройство и принцип работы.

3.1. на левом конце станины намоточного станка находится передняя бабка. В подшипниках бабки вращается шпиндель (главный вал), на правый конец которого навёртывается патрон для закрепления каркасов.

3.2. Шпиндель посредством устройства, расположенного в корпусе передней бабки называемого коробкой скоростей, получает вращение от электромотора, установленного на отдельном фундаменте сзади станка. Это осуществляется посредством клиноременной передачи, связывающей шкив электромотора и шкив станка, и ряда шестерен, муфт и других деталей, составляющих коробку скоростей.

3.3. Коробка скоростей устроена так, что при постоянном числе оборотов в минуту электромотора числа оборотов шпинделя можно изменять.

3.4. На правом конце станины находится бабка, в пиноли которой, расположен зpадний центр, который центрует и поддерживает правую часть каркаса катушки.

3.5. Спереди станка расположена упорная планка, а внизу педали управления.

3.6. Сзади намоточного станка расположено натягивающее устройство для осуществления натяжки провода и удержании его в натянутом состоянии при остановке станка.

3.7. Управление станком ( включение/ выключение, а также реверсивное направление) производится ногой с пола для того, чтобы руками была возможность управлять укладкой провода.

4.Подготовка к работе и порядок работы.

4.1. Перед включением станка нужно:

- Подготовить шаблон нужного диаметра;

-Установить нужный шаблон в патрон станка и надёжно закрепить его в патроне.

-Установить на шаблон каркас катушки (цилиндр) и закрепить его на шаблоне.

-Надёжно прижать шаблон пинолем на задней бабке.

-Установить обмоточный провод в натяжное устройство и закрепить его на каркасе.

-Установить счётчик витков на «ноль».

-Убедится, что в патроне не оставлен затяжной ключ и концы обмотки не цепляют элементы станка и упорную планку.

4.2. При работе на станке необходимо внимательно следить за укладкой и натяжкой намоточного провода.

4.3. Не допускается оставлять инструмент и приспособления на подвижных частях станка.

5. Техническое обслуживание.

5.1. Станок следует содержать в чистоте.

5.2. Периодически нужно производить проверку и подтяжку клиноременной передачи.

5.3. Проверять и при необходимости доливать до соответствующего уровня смазочную жидкость в коробку скоростей станка.

5.4. К обслуживанию станка допускаются лица, которые изучили принцип работы, конструкцию, порядок работы, прошли инструктаж по ТБ, а также иметь допуск на выполнение данных работ.

5.5. Техническое обслуживание станка проводится после отключения напряжения и только специально обученным персоналом.

ohranatrud-ua.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
