Нанесение размеров

Перед построением наклонного сечения необходимо определить, какие поверхности ограничивают деталь, и какие линии получаются от пересечения этих поверхностей с секущей плоскостью. Наклонное сечение детали строится как совокупность наклонных сечений составляющих ее геометрических тел.

Деталь, изображенную на рис. 38, ограничивают призматические и цилиндрические поверхности. Мысленно из этих поверхностей. При сечении плоскостью призматического основания детали в сечении получаем прямоугольник, который ограничен точками 1, 2, 4, 3 (рис. 38 а). Пересекая верхнее основание призмы, секущая плоскость пересекает также в точках 5 и 6 образующие внешнего цилиндра. Сечение цилиндрической поверхности наклонной плоскостью есть эллипс. В данном случае эллипс будет неполным, так как секущая плоскость пересекает не все образующие цилиндра. Одновременно с внешней цилиндрической поверхностью секущая плоскость пересекает внутреннее цилиндрическое отверстие, имеющее переменный диаметр, и ребро жесткости призматической формы.

Обозначаем все точки, в которых линия сечения А – А пересекает очерковые линии наружных и внутренних поверхностей детали, а также осевые линии изображений (точки 1, 2, …, 21, 22).

Находим горизонтальные проекции точек на виде сверху, используя линии связи и принадлежность их соответствующим поверхностям.

Фигура сечения имеет ось симметрии. На свободном месте чертежа проводим ось, параллельно следу секущей плоскости А – А. Из точек 1′, …, 22′ перпендикулярно следу плоскости проводим линии связи. Из точек их пересечения с осью в обе стороны от нее откладываем y координаты точек, например, y1 и y2 для точек 1 и 2 (рис. 38, а), вначале для внешнего контура, а затем для внутреннего. Соединяем полученные точки и заштриховываем сечение.

Если Вы строите сечение, располагая его ось симметрии горизонтально (рис. 38, в), то на ней откладываете расстояния, равные расстояниям между фронтальными проекциями точек, и проводите линии, перпендикулярные к оси. На этих линиях откладываете y координаты точек, как и в первом случае. Соединяете полученные точки, заштриховываете сечение и обозначаете его.

Правила нанесения размеров на чертежах устанавливает ГОСТ 2.307 –

68.

В задании размеры снимаются с бланка – задания детали. Следует обратить внимание на масштаб изображения. Размеры всегда ставятся только истинные, независимо от масштаба изображения. Количество размеров на чертеже должно быть минимальным, но достаточным для изготовления и контроля изделия.

Общая методика нанесения размеров состоит в том, что деталь мысленно расчленяют на те конструктивные элементы, из которых она состоит

studfiles.net

Правила нанесения размеров

Правила нанесения размеров и знаков шероховатости поверхности

на машиностроительных чертежах

Величину изображаемого предмета (изделия) и его элементов определяют размерные числа, нанесенные на чертеже.

При нанесении размеров следует помнить, что размерные числа независимо от выбранного масштаба должны соответствовать натуральной величине всех элементов изображаемой детали.

Каждый размер наносят только один раз и на том изображении, где наиболее полно выражена форма соответствующего элемента детали.

Общее количество размеров на чертеже должно быть минимальным и в то же время достаточным для изготовления и контроля данного изделия. Размеры одного и того же элемента на разных изображениях повторять не допускается. Чтобы проверить полноту простановки размеров на эскизе, следует попытаться вычертить изображение детали по размерам. При этом сразу станет ясно, каких размеров не хватает.

Размеры и выносные линии предпочтительно наносить вне контура изображения.

Выносные линии проводят от линии видимого контура. Выносные линии должны выходить за концы стрелок размерной линии на 1…5 мм.

Размерные линии допускается проводить непосредственно к линиям видимого контура (рис.49, 51, 52, 54) осевым (рис.49,65), центровым и другим линиям. Однако в качестве размерных линий не допускается использовать линии контура, осевые, центровые и выносные линии.

При нанесении выносных и размерных линий на чертеже необходимо избегать их пересечения.

Проставлять размеры рекомендуется в такой последовательности:

1)размеры каждого геометрического элемента, входящего в конструкцию

детали;

2)расстояния между осевыми и центровыми линиями и расстояния от этих линий до базовых линий;

3)габаритные размеры (наибольшие длина, ширина, высота).

При нанесении габаритных размеров следует учитывать следующее: в некоторых случаях габаритный размер может складываться из линейного размера (расстояние между центровыми линиями отверстий) и радиуса закругления углов контура (рис. 43, а). При этом можно нанести и габаритный размер, но оформить его как справочный (рис. 43, б).

Рис. 43 Справочными размерами называются размеры, не подлежащие

выполнению по данному чертежу и указываемые для большего удобства пользования чертежом.

2.3.1. Базы и нанесение размеров с учетом производственных требований

Кроме выполнения правил нанесения размеров, предусмотренных ГОСТ 2.307-63*, следует учитывать некоторые дополнительные особенности, называемые производственными требованиями.

Необходимо также иметь в виду, что каждый элемент детали должен иметь размеры формы и размеры положения.

Размеры на чертежах проставляют с учетом конструктивных особенностей работы деталей в изделии, технологии ее изготовления и контроля. Исходя из этих требований, выбирают базы, от которых обмеряют деталь при ее изготовлении, контроле и сборке. Базы разделяют на конструктивные, технологические, измерительные и сборочные.

▪ Конструктивной базой называется совокупность поверхностей, линий и точек, определяющих положение детали в механизме.

Технологической базой называется поверхность, относительно которой ориентируют обрабатываемую поверхность детали при изготовлении.

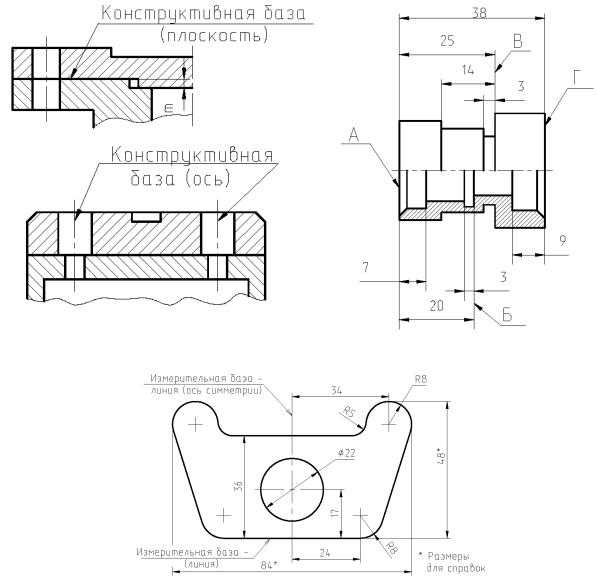

На рис. 44 а показаны примеры конструктивных баз На рис. 44, б при нанесении размеров втулки в качестве основной

технологической базы принят левый торец детали А. Размеры нанесены так, что, пользуясь ими, легко изготовить деталь. Кроме основной базы А использованы также вспомогательные базы Б, В и Г, позволяющие наиболее просто и точно проконтролировать размеры, заданные на чертеж

Измерительной базой называется поверхность или сумма поверхностей, от которых отсчитывают размеры при измерении готовых деталей. Измерительной базой (рис. 44, в) может служить и ось вращения, и ось симметрии изделия▪

Сборочной базой называется совокупность поверхностей, линий и точек, относительно которых ориентируются остальные детали при сборке.

Необходимо стремиться к тому, чтобы конструктивные и технологические базы совпадали.

в

Рис. 44

.

Существует три основных способа простановки размеров:

а) координатный способ, применяемый для точных деталей, сопрягаемых с другими деталями. При этом способе большинство или все размеры проставляются от базы (рис. 45). Каждый размер в этом случае является некоторой координатой, определяющей расстояние элемента детали от базы.

б) цепной способ, применяемый для деталей, не требующих точного изготовления. При этом размеры ставятся цепочкой, в которой один наименее ответственный размер не проставляется, чтобы цепочка была не замкнутой (рис. 46). В этом случае каждая ступень обрабатывается самостоятельно.

в) комбинированный способ, объединяющий оба предыдущих, применяется наиболее широко (рис. 47). При этом способе на изображении детали имеются и цепочки размеров отдельных элементов детали, и координаты наиболее ответственных элементов, проставляемые от базовых линий.

Ниже приведен ряд правил, которые необходимо помнить.

Размерные числа наносят над размерной линией примерно по середине. При расположении нескольких параллельных размерных линий на небольшом расстоянии друг от друга числа наносят в шахматном порядке

(рис. 48, 67, 68).

Допускается размерные линии ограничивать одной стрелкой: при неполном изображении симметричного контура (рис. 49), при соединении половины вида и половины разреза (рис. 67, 68). При этом другой конец размерной линии обрывается за центром или осью симметрии.

Рекомендуется группировать отдельно размеры, относящиеся к внутренним и наружным очертаниям детали. При соединении части вида и части разреза размеры наружных очертаний проставляются со стороны вида, а внутренних – со стороны разреза (рис. 44, б, рис. 50).

Для деталей типа валов размеры, относящиеся к длине вала, рекомендуется располагать под изображением, а все данные, относящиеся к элементам вала, – над изображением (рис. 47, 51, 52, 54).

Размеры одинаковых элементов детали (отверстий, пазов, фасок, ребер ит.п.) наносят один раз, указывая на полке линии-выноски количество этих элементов (рис.49, 50).

Рис. 49 При наличии нескольких одинаковых ступенчатых отверстий указание

об их количестве записывают рядом с размером, указывающим наименьший диаметр (рис. 49, 60).

Рис. 50 При нанесении размеров, определяющих расстояние между равномерно

расположенными одинаковыми элементами изделия (например, отверстиями), рекомендуется вместо размерных цепей наносить размер между соседними элементами и размер между крайними элементами в виде произведения количества промежутков между элементами на размер промежутка (рис. 53).

Для деталей, имеющих несколько цилиндрических поверхностей разного диаметра (валы или отверстия), необходимо указывать диаметр каждой цилиндрической поверхности, даже если некоторые из них имеют одинаковый диаметр (рис. 54).

Рис. 51 Если на изделии имеются два одинаковых и симметрично

расположенных элемента (кроме отверстий), то количество элементов не указывают, а размеры, к ним относящиеся, проставляют один раз (рис. 52).

Рис. 52

Рис. 53

Рис. 54

Рис. 55 Размеры диаметров рекомендуется наносить на изображении,

полученном проецированием цилиндрической поверхности на плоскость, параллельную её оси (рис. 55).

Рис. 56 Дуги окружностей могут задаваться или радиусом, или диаметром.

Рекомендуется дуги менее 180о задавать радиусом, более 180о – диаметром. Радиусы дуг следует ставить на том изображении, на котором дуга проецируется в натуральную величину (рис. 56).

Толщина стенок у тел вращения не указывается, а даются наружный и внутренний диаметры (рис.57). При неполном изображении симметричного контура ставится размер всего контура

(рис. 57).

Размеры проточек, канавок, фасок и т.п. следует задавать самостоятельно, а не включать их в размерные цепи (рис. 58).

Рис. 57 Рис.58 Размеры проточек (канавок) в зависимости от диаметра вала приводятся

в справочных таблицах. Мелкие элементы вала следует изображать с увеличением на свободном поле чертежа, т.е. показывать выносным элементом (рис. 49, 51).

Допускается не наносить на чертеже размеры радиуса дуги окружности сопрягающихся параллельных линий (рис. 59)

Размеры, относящиеся к одному элементу, группируются на изображении, дающем наибольшую информацию об этом элементе (рис. 60).

Размеры диаметров цилиндрического изделия сложной конфигурации допускается наносить, как показано на рис. 61.

studfiles.net

10.4. Нанесение размеров

Размеры изображенного изделия и его элементов определяют но размерным числам, нанесенным на чертеже. Основные пра­вила нанесения размеров устанавливает ГОСТ 3.307—68.

Для указания на чертеже размеров проводят сплошные тонкие выносные и размерные линии.

На всех чертежах независимо от масштаба изображения ука­зывают действительные размеры изделия в миллиметрах (без обозначения единицы измерения). Другие используемые едини­цы измерения (см, м) указывают после размерного числа (напри­мер, 10 см) или в технических требованиях.

Размерные линии, определяющие границы измерения, мо­гут быть прямыми (рис. 10.44) или иметь форму дуги окружно­сти (рис. 10.45). Минимальное расстояние между размерными линиями — 7 мм, а между размерной линией и линией контура — 10 мм (рис. 10.46).

Следует избегать пересечения размерных и выносных линий. При этом выносные линии должны выходить за концы стрелок или засечек на 1... 3 мм (см. рис. 10.46).

Размерные линии проводят параллельно отрезку, размер кото­рого указывают, а выносные линии — перпендикулярно размер­ным, за исключением случаев, когда они вместе с измеряемым отрезком образуют параллелограмм (рис. 10.47). Размерные линии с обоих концов ограничиваются стрелками, упирающимися в соответствующие выносные, осевые или контурные линии. Формы стрелок и приблизительное соотношение их элементов показаны на рис. 10.48.

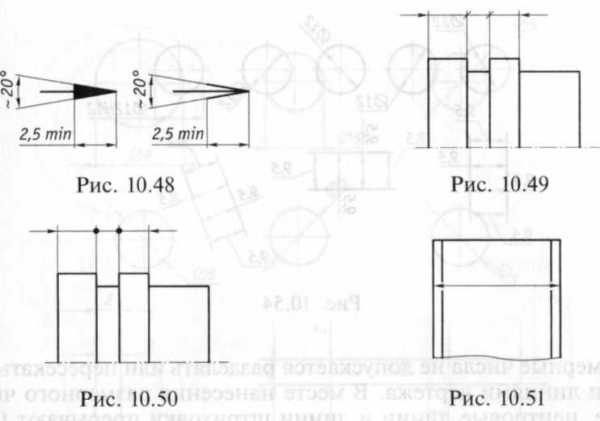

Размер стрелки следует сохранять на всем чертеже. Если стрел­ки невозможно разместить на концах размерной линии, то их выполняют с наружной стороны выносных линий (см. рис. 10.47).

В случаях когда места для нанесения стрелок на размерных ли­ниях, расположенных цепочкой, недостаточно, стрелки можно за­менять засечками (рис. 10.49), наносимыми под углом 45° к раз­мерным линиям, либо четкими точками (рис. 10.50).

Допускается прерывать контурную или выносную линию при пересечении их со стрелкой (рис. 10.51).

Размерные числа в общем случае следует наносить над размер­ной линией и по возможности ближе к ее середине. При нанесе­нии нескольких параллельных или концентрических размерных линий на небольшом расстоянии друг от друга размерные числа над ними рекомендуется располагать в шахматном порядке (см. рис. 10.44, 10.45).

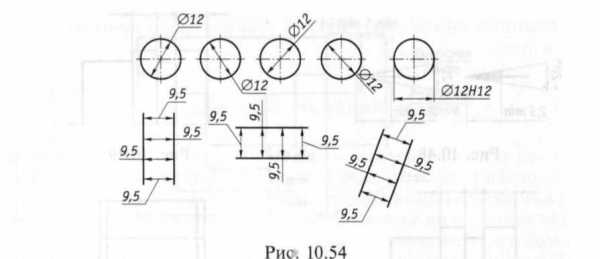

При нанесении размера диаметра внутри окружности размер­ные числа смещают относительно середины размерных линий.

Способ нанесения размерного числа при различных положе­ниях размерных линий и стрелок следует выбирать исходя из наи­большего удобства чтения чертежа. В случае расположения раз­мерной линии вертикально размерные числа наносят на левой ее стороне.

Если размерные линии наклонены, то размерные числа располагают на верхней их стороне, как показано на рис. 10.52.

Если размерная линия находится в заштрихованной зоне (рис. 10.53), размерное число указывают на полке линии-выноски, ко­торую располагают параллельно основной надписи.

Угловые размеры наносят, как показано на рис. 10.53. В зоне, расположенной выше горизонтальной осевой линии, размерные числа помещают над размерными линиями со стороны их выпук­лости, а в зоне, расположенной ниже горизонтальной осевой ли­нии, — со стороны их вогнутости.

Если для нанесения размерного числа над размерной линией недостаточно места, его проставляют на ее продолжении либо на полке линии-выноски (рис. 10.54). Если же недостаточно места для выполнения стрелок, их наносят, как показано на рис. 10.55.

Размерные числа не допускается разделять или пересекать ни­какими линиями чертежа. В месте нанесения размерного числа осевые, центровые линии и линии штриховки прерывают (рис. 10.56).

Радиус окружности на чертеже обозначают прописной латин­ской буквой К, которую обязательно указывают перед соответ­ствующим размерным числом. На рис. 10.57 показаны варианты нанесения радиуса на чертеже.

Если при нанесении радиуса дуги окружности необходимо указать положение ее центра, его изображают в виде пересечения центровых или выносных линий. При большом значении радиу­са центр допускается приближать к дуге окружности, в этом слу­чае размерную линию радиуса показывают с изломом под углом 90° (рис. 10.58).

Если не требуется указывать размеры, определяющие положе­ние центра дуги окружности, размерную линию допускается не доводить до центра и смещать относительно него (рис. 10.59).

При проведении из одного центра размерные линии любых двух радиусов не должны располагаться на одной прямой (рис. 10.60).

При совпадении центров нескольких радиусов их размерные линии, кроме крайних, допускается не доводить до центра (рис. 10.61).

Диаметр окружности обозначают знаком, который наносят перед соответствующим размерным числом (см. рис. 10.54 и 10.55).

Для обозначения диаметра окружности допускается применять размерные линии с обрывом независимо от того, полностью изображена окружность или только ее часть, причем обрыв раз­мерной линии в этом случае делают дальше центра окружности (рис. 10.62). Размерную линию обрывают также и в случае, когда дается изображение вида предмета, соединенного с разрезом, как показано на рис. 10.63.

Рис. 10.61

Рис. 10.63 Рис. 10.64

Перед размерным числом диаметра (радиуса) сферы также наносят знак (R) без слова «сфера» (рис. 10.64). Если же на чертеже трудно отличить сферу от других поверхностей, то перед раз­мерным числом ее диаметра (радиуса) допускается писать слово «сфера» (рис. 10.65).

Квадрат при отсутствии проекций, определяющих его конфигурацию, обозначают знаком , который наносят перед размерным числом стороны квадрата (рис. 10.66). Для удобства чтения чертежа на проекции боковой грани проводят тонкие диагональные линии.

Если же даны две проекции квадрата, его размеры проставляют, как показано на рис. 10.67.

Высота знаков R и должна быть равна размеру размерных чисел на данном чертеже.

При обозначении размера дуги окружности дуговую размерную линию проводят концентрично обозначаемой дуге, выносные линии — параллельно биссектрисе угла, а над размерным числом ставят знак (рис. 10.68).

Выносные линии размера дуги можно также располагать радиально, и при наличии концентрических дуги следует указывать, к какой именно дуге относится данный размер (рис. 10.69).

Угловые размеры указывают в градусах, минутах и секундах с обозначением единицы измерения, например 30°35’45’’.

При обозначении размера угла размерную линию следует проводить в виде дуги окружности с центром в его вершине, выносными линиями при этом служат стороны угла (рис. 10.70).

При указании размеров нескольких углов от одной базы, обозначенной «0», стрелки наносят на одну дуговую размерную линию последовательно, причем числа, обозначающие значение каждого угла, проставляют около стрелки в конце выносной линии (рис. 10.71).

Перед числовым отношением, характеризующим уклон и являющимся тангенсом угла наклона данной прямой к какой-либо другой прямой, наносят знак , причем острый угол этого знака направляют в сторону уклона (рис. 10.72).

Незначительный уклон рекомендуется на чертежах изображать с увеличением.

Под конусностью понимают отношение разности диаметров двух поперечных сечений конуса к расстоянию между ними (рис. 10.73). Перед размерным числом, характеризующим конусность, наносят знак, острый угол которого должен быть направлен в сторону вершины конуса.

Размеры фасок, выполняемых под углом 45°, наносят, как показано на рис. 10.74, а. Допускается указывать размеры не изображенной на чертеже фаски, выполняемой под углом 45°, которая в масштабе чертежа составляет 1 мм и менее, на полке линии-выноски, проведенной от грани (рис. 10.74, б).

Размеры фасок, выполняемых под другими углами, указывают по общим правилам, т. е. линейными и угловыми размерами (рис. 10.75) или двумя линейными (рис. 10.76).

studfiles.net

Расположение размеров на чертеже

Согласно действующим в нашей стране стандартам, все размеры на технических чертежах должны размещаться в строгом соответствии с определенными правилами, требованиями и нормами. В соответствии с ними все те размерные числа, которые располагаются над размерными линиями, должны наноситься ближе к их средним частям. В тех случаях, когда на чертеже есть несколько концентрических или параллельных размерных линий, размерные числа нужно наносить в шахматном порядке.

Стандарты также гласят о том, что при нанесении на чертежи выносных и размерных линий нужно избегать их пересечений. Те стрелки, которые ограничивают размерные линии, надо изображать таким образом, чтобы своим острием они упирались в контурные, осевые или выносные линии.

За окончания размерных стрелок выносные линии должны выходить на расстояние от 1 до 5 миллиметров. Что касается такого параметра, как минимальное расстояние, которое должно быть между размерными линиями, расположенными друг относительно друга параллельно, то он равняется 7 миллиметрам. Минимальное расстояние между линией контура и размерной линией должно равняться 10 миллиметров. Конкретные значения этих параметров в каждом отдельном случае выбираются в зависимости от насыщенности чертежа и размеров изображения.

Расположение размеров на чертеже



Если все размеры, которые надо указать на чертеже, относятся к одному и тому же конструктивному элементу отображаемой детали (отверстию, выступу, пазу и т.п.), то их лучше всего размещать в том месте, на котором он визуально изображен наиболее полно, причем группируя все необходимые значения.

Нанесение размеров конструктивного элемента



Допускается нанесение размеров непосредственно на размерные линии, имеющие некоторый наклон относительно горизонтали или вертикали. В тех случаях, когда возникает необходимость нанести тот или иной размер в зоне, которая заштрихована, его следует располагать на полке выноски.

Расположение размерных чисел при различных наклонах



Пример нанесения линейного размера



Что касается таких элементов, как предельные отклонения и размерные числа, то, согласно действующим стандартам, их нельзя разделять или же пересекать никакими линиями, имеющимися на чертежах. Кроме того, недопустимо разрывать линию контура для того, чтобы нанести размерное число. Нельзя также размещать его в тех местах, где пересекаются центровые, осевые или размерные линии.

Нанесение размера на штриховке



Пример нанесения размеров



Если есть такая необходимость, то допускается нанесение размеров со смещением. В таких случаях выносные и размерные линии образовывают параллелограмм вместе с тем отрезком, который измеряется.

Нанесение размера со смещением



Тогда, когда на чертеже для нанесения размерного числа непосредственно над размерной линией недостаточно места, оно выносится за ее пределы.

Примеры нанесения размерных чисел



При выборе того или иного способа нанесения размерных чисел надо руководствоваться соображениями наибольшего удобства их чтения. Если для нанесения стрелок не хватает места, то они могут быть развернуты наружу.

Нанесение размерных стрелок









gk-drawing.ru

Правила нанесения размеров на чертежа

Содержание

1. Правила нанесений размеров на чертежах 3

2. Размерные числа 4

3.Справочный размер 6

4. Нанесение размеров углов 6

5.Нанесение размеров радиусов 6

6.Нанесение размеров диаметров 7

7.Нанесение размеров квадрата 7

8.Размеры фасок 8

9.Литература 9

Правила нанесений размеров на чертежах устанавливает ГОСТ 2.307-68. Число размеров на чертеже должно быть минимальным, но достаточным для изготовления изделия. Лишние размеры перегружают чертеж. Каждый размер на чертеже указывается один раз.

Размеры на чертежах указываются размерными числами и размерными линиями со стрелками на концах.

Размеры предпочтительно проставлять вне контура изображения. Для этого с помощью выносных линий размер выносят за пределы изображения. Выносная линия должна выходить за концы стрелок размерной линии на 1…5 мм, на учебных чертежах- на 2…3 мм( рис 1)

Рис 1

Размерная линия проводится параллельно прямолинейному отрезку, размер которого указывается. Выносные и размерные линии располагаются перпендикулярно друг к другу. Допускается проведение выносной линии не под прямым углом к размерной линии, при этом выносные линии, размерная линия и измеряемый отрезок образуют параллелограмм (рис 2)

Рис 2

Если требуется показать расстояние между вершинами скругляемых углов (рис 3),

Рис 3

то выносные линии проводятся от точек пересечения тонко проведенных сторон скругляемых углов. Размерные и выносные линии выполняют сплошными тонкими линиями. Стрелки размерных линий упираются в выносные линии или в соответствующие контурные, центровые или осевые (рис 4)

Рис4

Форма стрелки и примерное соотношение ее элементов показаны на рис 5,

Рис 5

где s- толщина обводки линии видимого контура, от которой зависит величина элементов стрелки; h- расстояние между створками стрелки; l- длина стрелки. При нанесение размеров нужно стремиться к тому, чтобы все стрелки были одинаковыми.

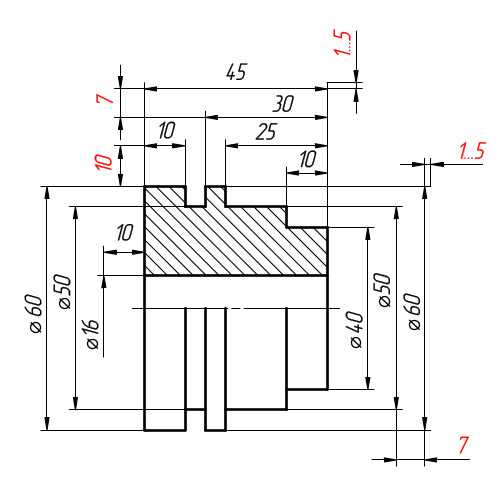

Расстояние от первой размерной линии до линии контура изображения должно быть не менее 10 мм, а между параллельными размерными линиями не менее 7 мм (рис 6)

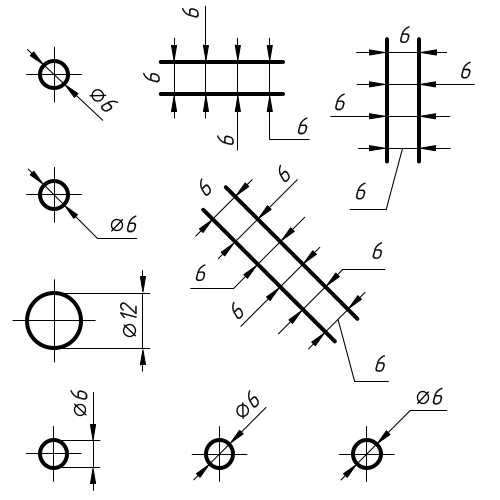

Если длина размерной линии недостаточна для размещения на ней стрелок, то ее продолжают за выносные или контурные линии и стрелки наносят снаружи от этих линий обращенными остриями друг к другу (рис 6)

Рис 6 Рис 7

Если деталь изображается с разрывом, размерная линия не прерывается (рис 7)

Допускается размерную линию проводить с обрывом при указании размера диаметра окружности, при этом размерная линия обрывается за центром окружности (рис 8а). Если на чертеже симметричного предмета элементы изображены только до оси симметрии или с обрывом, то размерные линии, относящиеся к этим элементам, проводят с обрывом и обрыв размерной линии делают дальше оси или линии обрыва (рис 8 б, в)

Рис8

Размерные числа ставят над размерной линией на расстоянии 1…1,5 мм, параллельно ей, и по возможности ближе к середине под углом 75. На учебных чертежах высота размерных чисел равна 3,5 мм. Если размерные числа попадают на осеве линии (рис 9 а), центровые ( рис 9 б) или линии штриховки ( рис 9 в), то эти линии прерывают.

Рис 9

При нанесении нескольких параллельных размерных линий размерные числа над ними располагают в шахматном порядке (рис 10)

Если размерная линия вертикальная, то размерное число пишут слева от нее (рис 11)

Рис 10 Рис 11

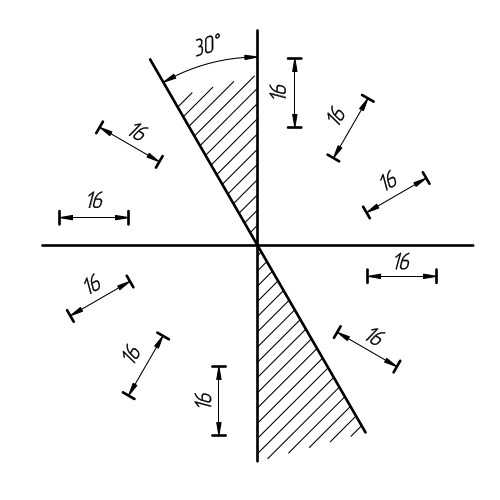

Размерные числа линейных размеров при различных наклонах размерных линий располагают, как показано на рис 12

Рис12

Если угол отклонения размерной линии от вертикального положения меньше или равен 30 (заштрихованная зона на рис 13 а), то размерное число следует располагать над полкой линии- выноски (рис 13 б).

Рис 13

Если для размерного числа недостаточно места, то размер следует наносить, как показано на рис 14.

Рис 14

Размеры, относящиеся к одному и тому же конструктивному элементу (пазу, углублению, выступу, отверстию и т.п.), следует группировать в одном месте, располагая их на том изображении, где было полно показан этот элемент (рис 15)

Рис 15

Справочным размером называется размер, не подлежащий выполнению по данному чертежу. Справочные размеры на чертеже отмечают знаком «*»( рис 16)

Рис 16

Нанесение размеров углов . Угловые рамеры указывают в градусах, минутах и секундах с обозначением единицы измерения. Наносят их так как показано на рис 17.

Рис 17

Нанесение размеров радиусов показано на рис 18. Перед размерным числом ставится буква R.

Рис 18

Размерная линия при этом должна проходить через центр дуги окружности (рис 19). Если же не требуется указывать размеры, определяющие положение центра дуги окружности, то размерную линию радиуса допускается не доводить до центра и смещать ее относительно центра.

Рис19

При большой величине радиуса, когда центр дуги окружности находится далеко от дуги, допускается приближать центр к дуге на произвольное расстояние, при этом размерную линию проводят с изломом под углом 90(рис 20)

Рис 20

Нанесение размеров диаметров показано на рис 21 и 22.

Рис 21 Рис 22

Нанесение размеров квадрата показано на рис23.

Рис 23

Размеры фасок , выполненных под углом 45, наносят, как показано на рис24, где первое число указывает высоту фаски, а второе- угол наклона образующих. Размеры фасок, имеющих угол, отличный от 45, указывают линейным и угловым размерами (рис25) или двумя линейными размерами (рис 26)

Рис 24

Рис 25

Рис 26

Литература

1.Черчение. Миронов, Миронова
