Тема 2 Масштабы. Нанесение размеров на чертежах деталей

Содержание темы:

1. Масштабы

2. Условные знаки

3. Правила нанесения размеров и размерных линий

4. Различные случаи нанесения размеров

Тема 2.1. Масштабы

Масштаб — это отношение линейных размеров изображаемого предмета на чертеже к его натуральным размерам.

ГОСТ 2.302-68* устанавливает масштабы изображения и их обозначения на чертежах всех отраслей промышленности и строительства (табл. 6).

Таблица 6

Масштабы уменьшения	1:2; 1:2,5; 1:4; 1:5; 1:2; 1:10; 1:15; 1:20; 1:25; 1:40; 1:50; 1:75; 1:100; 1:200; 1:400; 1:500; 1:800; 1:1000
Натуральная величина	1:1
Масштабы увеличения	2:1; 2,5:1; 4:1; 5:1; 10:1; 20:1; 40:1; 50:1; 100:1

При проектировании генеральных планов крупных объектов допускается применять масштабы 1:2000; 1:5000; 1:10000; 1:20000; 1:25000; 1:50000.

Тема 2.2. Условные знаки

— знак диаметра — знак радиуса — знак толщины — знак длины

— знак квадрата — знак конусности — знак уклона

Тема 2.3. Правила нанесения размеров и размерных линий

(ГОСТ 2.307-68*)

Рис. 10

Минимальное расстояние между параллельными размерными линиями должно быть 7 мм, а между размерной линией и линией контура — 10 мм.

Тема 2.4. Различные случаи нанесения размеров

Рис. 11

1. Расположение размерных чисел при параллельных линиях (в шахматном порядке) и нанесение размеров при недостатке места;

2. Нанесение размеров квадрата;

3. Нанесение размеров при соединении вида и разреза, нанесение размеров для фасок;

4. Нанесение угловых размеров;

5. Расположение размерных чисел при разных наклонах размерных линий;

6. Нанесение размеров радиусов;

7. Прерывание линии возле стрелки при недостатке места для неё;

8. Указание размеров повторяющихся элементов и нанесение размеров диаметра.

Вопросы для самоконтроля.

1. Какие масштабы изображений применяют на строительных чертежах?

2. Могут ли пересекаться на чертеже размерные линии?

3. Какие бывают размеры?

4. каким должно быть минимальное расстояние между размерной линией и линией контура?

Тема 3 Геометрические построения

Содержание темы:

1. Построение и обозначение уклона

2. Построение и обозначение конусности

3. Сопряжение линий

Тема 3.1. Построение и обозначениеуклона

Уклон i отрезка АВ относительно отрезка АС определяется отношением катетов прямоугольного треугольника

АВС (рис. 12) т. е.

для построения прямой АВ (рис. 12, а) с уклоном 1:4 необходимо от точки С влево отложить отрезок СА, равный четырем единицам длины, а вверх отрезок СВ, равный одной единицы длины. Точки А и В соединить прямой, которая даст направление искомого уклона.

а) б)

Рис. 12

Если уклон задается в процентах, то

;

где СА = 100 или 5 единичным отрезкам, а СВ = 20 или 1 единичному отрезку (рис. 12, б).

Уклоны применяются при вычерчивании, например, металлических профилей.

Масштабы. Нанесение размеров на чертежах

Похожие презентации:

Основы архитектуры и строительных конструкций. Основы проектирования

Конструктивные схемы многоэтажных зданий

Стадии проектирования зданий. Маркировка строительных чертежей (лекция №2)

Правила выполнения архитектурно-строительных чертежей

ЕСКД. Общие правила оформления чертежей. (Лекция 1.1)

задачи на построение (геометрия 7 класс)

Выполненный вариант контрольной работы по разделу “Техническое черчение”. (Приложение 3)

Параллельность в пространстве. (Графическая работа 2)

Строительное черчение. Графическое оформление и чтение строительных чертежей

Правила оформления чертежей ЕСКД. Форматы, масштабы, линии, шрифты

Масштабы.
Нанесение размеров на
чертежах
Масштабы
Масштаб — это отношение линейных размеров изображаемого предмета на чертеже к его

натуральным размерам.
ГОСТ устанавливает масштабы изображения и их обозначение на чертежах всех отраслей
промышленности и строительства.
Масштабы уменьшения 1:2; 1:2,5; 1:4; 1:5; 1:10; 1:15;
1:20; 1:25; 1:40; 1:50; 1:75; 1:100; 1:200; 1:400; 1:500;
1:800; 1:1000
Натуральная величина
1:1
Масштабы увеличения
40:1; 50:1; 100:1
2:1; 2,5:1; 4:1; 5:1; 10:1; 20:1;
Нанесение размеров
Размеры на чертежах указывают размерными числами и размерными линиями.
Размерные числа должны соответствовать действительным размерам изображаемого
предмета, независимо от того, в каком масштабе и с какой точностью выполнен
чертеж.
Размеры бывают:
линейные —длина, ширина, высота, величина диаметра, радиуса, дуги
угловые — размеры углов.
Линейные размеры указывают на чертеже в миллиметрах, единицу измерения на

чертеже не указывают.
Стрелки, ограничивающие размерные линии, должны упираться острием в
соответствующие линии контура или в выносные и осевые линии (рис. 5.1, а).
Выносные линии должны выходить за концы стрелок размерной линии на 1…5 мм (рис.
5.1, а).
Рис.5.1. Размерные линии и стрелки
Величина стрелки выбирается в зависимости от толщины s линий видимого контура и
должна быть одинакова для всех размерных линий чертежа.
Форма стрелки и примерное соотношение ее элементов показаны на рисунке.
Размерные и выносные линии выполняют сплошными тонкими линиями. В пределах
одного чертежа размерные числа выполняют цифрами одного шрифта (чаще
применяют шрифт размером 3. 5).
Размерные числа ставят над размерной линией, параллельно ей и возможно ближе к
середине.
Минимальное расстояние между параллельными размерными линиями должно быть 7
мм, а между размерной линией и линией контура — 10 мм.
Рис.5.2. Нанесение
размеров
При недостатке места
для стрелок на размерных
линиях, расположенных
цепочкой, стрелки
допускается заменять
засечками (размеры 2; 1;
2 на рис. 5.2),
наносимыми под углом
45º к размерным линиям,
или четкими точками
(размеры 6; 4; 2 на рис.
5.2). В местах нанесения
размерного числа осевые,
центровые линии и линии
штриховки прерывают
(размер 50 на рис. 5.2).
Рис.5.2. Нанесение
размеров
Необходимо избегать
пересечения размерных и
выносных линий.
При нанесении нескольких
параллельных или
концентричных размерных
линий на небольшом
расстоянии друг от друга
размерные числа над ними
рекомендуется располагать
в шахматном порядке
(рис. 5.2).
При изображении
изделия с разрывом
размерную линию не
прерывают и наносят
действительный размер
(рис. 5.3. а).
Рис.5.3. Нанесение
размеров
Если стрелки
размерных линий
пересекают
расположенные близко
друг к другу контурные
линии, то эти линии
допускается прерывать
(рис. 5.3.б)
Рис.5.4. Нанесение
размеров
Способ нанесения
размерного числа при
различных положениях
размерных линий на
чертеже определяют
наибольшим удобством
чтения чертежа. Если для
нанесения размерного числа
недостаточно места над
размерной линией, то
размеры наносят, как
показано на рис. 5.4, б. если
недостаточно места для
нанесения стрелок, то их
наносят, как показано на
рис. 5.4.в
При указании
размера радиуса перед
размерным числом
ставят прописную букву
R. На рис. 5.5, а
показаны примеры
нанесения размеров
радиусов.
При большой
величине радиуса
допускается центр
приближать к дуге, в
этом случае размерную
линию радиуса
показывают с изломом
под углом 90° (R 90 на
рис. 5.5, а).
Рис.5.5. Нанесение
размеров
Перед размерным числом диаметра
ставят знак
высота которого
равна высоте цифр размерных
чисел.
Знак представляет собой окружность,
пересеченную косой чертой под
углом 45° к размерной линии.
При указании размера диаметра
окружности размерную линию
можно проводить с обрывом, при
этом обрыв размерной линии
следует делать несколько дальше
центра окружности
(
на рис. 5.5, б).
Размеры квадрата наносят, как
показано на рис. 5.5, в. Высота
знака □ должна быть равна высоте
размерных чисел на чертеже

12. Задание на самостоятельную работу

На формате А4 начертить по образцу контуры детали с
отверстиями и нанести размеры, для чего:
1. Начертить рамку.
2. Начертить рамку основной надписи и заполнить ее
графы чертежным шрифтом. Размер шрифта выбрать
самостоятельно.
3. Перечертить контуры деталей на свой лист. (см. ниже)
4 Нанести стрелки и надписи размеров в соответствии с
ГОСТ
5. Сдать выполненное задание преподавателю в конце
урока
Перечертите контуры деталей и нанесите обозначенные
радиусы и диаметры окружностей в соответствии с ГОСТ

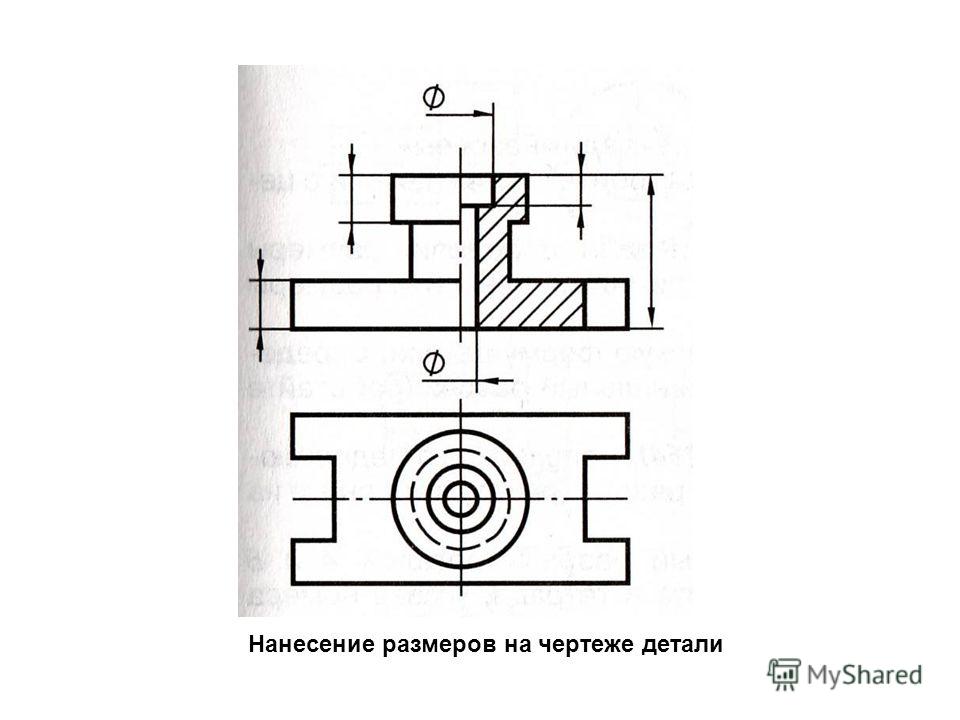

Перечертите контуры детали и нанесите размерные линии в
соответствии с ГОСТ
