ГОСТ 2.307-2011 Единая система конструкторской документации. Нанесение размеров и предельных отклонений / ЕСКД / 2 307 2011

МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ
(МГС)
INTERSTATE COUNCIL FOR STANDARDIZATION, METROLOGY AND CERTIFICATION
(ISC)

МЕЖГОСУДАРСТВЕННЫЙ
СТАНДАРТ

ГОСТ
2.307-
2011

Единая система конструкторской документации

НАНЕСЕНИЕ РАЗМЕРОВ
И ПРЕДЕЛЬНЫХ ОТКЛОНЕНИЙ

Москва

Стандартинформ

2012

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2009 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены»

Сведения о стандарте

1 РАЗРАБОТАН Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении» (ФГУП «ВНИИНМАШ»), Автономной некоммерческой организацией «Научно-исследовательский центр CALS-технологий «Прикладная логистика» (АНО НИЦ CALS-технологий «Прикладная логистика»)

2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 12 мая 2011 г. № 39)

За принятие стандарта проголосовали:

Краткое наименование страны
по MK (ИСО 3166) 004-97

Код страны
по MK (ИСО 3166) 004-97

Сокращенное наименование национального органа
по стандартизации

Азербайджан

AZ

Азстандарт

НАНЕСЕНИЕ РАЗМЕРОВ НА ЧЕРТЕЖЕ. (Размеры; Методы нанесения размеров ; Правила нанесения размеров; ГОСТ 2.307-68.)

ГБПОУ ВО "ВОРОНЕЖСКИЙ ГОСУДАРСТВЕННЫЙ ПРОМЫШЛЕННО-ЭКОНОМИЧЕСКИЙ КОЛЛЕДЖ"

ПРОМЫШЛЕННОЕ ОТДЕЛЕНИЕ

Инженерная графика

Практическая работа №2

НАНЕСЕНИЕ РАЗМЕРОВ

Размеры;

Методы нанесения размеров ;

Правила нанесения размеров;

ГОСТ 2.307-68.

Воронеж 2018

СОДЕРЖАНИЕ

  1. НАЗНАЧЕНИЕ РАЗМЕРОВ…………….….…………………….3

  2. МЕТОДЫ НАНЕСЕНИЯ РАЗМЕРОВ…………………………..3

  3. ПРАВИЛА НАНЕСЕНИЯ РАЗМЕРОВ…………………………5

  4. ПОЛОЖЕНИЯ ГОСТА 2.307-68 ……………………………….8

  5. ЗАДАНИЕ К ПРАКТИЧЕСКОЙ РАБОТЕ………………….…..11

  6. КОНТРОЛЬНЫЕ ВОПРОСЫ……………………………………18

  7. УПРАЖНЕНИЯ…………………………………………………..17

  8. СПИСОК ЛИТЕРАТУРЫ………………………………………...16

ПРАКТИЧЕСКАЯ РАБОТА №2

Тема: Нанесение размеров на деталях простой конфигурации по ГОСТ 2.307-68.

Цель: Приобретение навыков быстрого и правильного выполнения размерных линий и определения линейных размеров.

НАЗНАЧЕНИЕ РАЗМЕРОВ

Для определения величины изображенного изделия или какой-либо его части но чертежу на нем наносят размеры.

Размеры разделяют на линейные и угловые. Линейные размеры характеризуют длину, ширину, толщину, высоту, диаметр или радиус измеряемой части изделия. Угловые размеры характеризуют величину углов.

Линейные размеры на чертежах указывают в миллиметрах, но обозначение единицы измерения не выносят. Угловые размеры указывают в градусах, минутах и секундах.

Общее количество размеров на чертеже должно быть наименьшим, но достаточным для изготовления и контроля изделия.

МЕТОДЫ НАНЕСЕНИЯ РАЗМЕРОВ

Способы нанесения размеров на чертеже зависят от последовательности обработки поверхностей детали. В практической работе конструкторы применяют три метода нанесения размеров – цепной, координатный и комбинированный.

Цепной метод – размеры наносят по одной линии, цепочкой, один за другим (рис. 5) размеры А, А1, А2, А3, А4. За технологическую базу принята торцовая поверхность вала. Метод характеризуется постепенным накоплением суммарной погрешности при изготовлении элементов детали. Значительная суммарная погрешность может привести к непригодности изготовлен- ной детали (А*- размер для справки).

Координатный метод – все размеры Б1, Б2, Б3, Б4, Б5 наносят от одной и той же базовой поверхности (см. рис. 3). Этот метод отличается значительной точностью изготовления детали. При нанесении размеров этим методом необходимо учитывать повышение стоимости изготовления детали.


Рис.3

Комбинированный метод – простановка размеров осуществляется цепным и координатным методами одновременно (рис. 4). Этот метод наиболее оптимален. Он позволяет изготавливать более точно те элементы детали, которые этого требуют.


Рис.4

Размерные линии предпочтительно наносить вне контура изображения, располагая по возможности внутренние и наружные размеры деталей по разные стороны изображения.

При неполном изображении симметричного контура, а также при соединении вида и разреза размерные числа ставят со стороны вида для наружных и со стороны разреза для внутренних элементов изделия.

При этом размерную линию обрывают дальше линии разграничения вида и разреза (рис.5,а) или за осью симметрии (рис. 5,б).


Рис. 5

ПРАВИЛА НАНЕСЕНИЯ РАЗМЕРОВ

Размеры на чертежах указывают размерными числами и размерными линиями. Для этого сначала проводят выносные линии перпендикулярно отрезку, размер которого указывают (рис. 6, а). Затем на расстоянии не менее 10 мм от контура детали проводят параллельную ему размерную линию. Размерная линия ограничивается с двух сторон стрелками. Какой должна быть стрелка, показано на рисунке 6, б. Выносные линии выходят за концы стрелок размерной линии на 1...5 мм. Выносные и размерные линии проводят сплошной тонкой линией. Над размерной линией, ближе к ее середине, наносят размерное число.


Рис. 6. Нанесение линейных размеров

Если на чертеже несколько размерных линий, параллельных друг другу, то ближе к изображению наносят меньший размер. Так, на рисунке 6, в сначала нанесен размер 5, а затем 26, чтобы выносные и размерные линии на чертеже не пересекались. Расстояние между параллельными размерными линиями должно быть не менее 7 мм.

Для обозначения диаметра перед размерным числом наносят специальный знак — кружок, перечеркнутый линией (рис. 7). Если размерное число внутри окружности не помещается, его выносят за пределы окружности, как показано на рисунке 7, в и г. Аналогично поступают при нанесении размера прямолинейного отрезка (см. рис. 6, в).


Рис. 7. Нанесение размера окружностей

Для обозначения радиуса перед размерным числом пишут прописную латинскую букву R (рис. 8, а). Размерную линию для указания радиуса проводят, как правило, из центра дуги и оканчивают стрелкой с одной стороны, упирающейся в точку дуги окружности.


Рис. 8. Нанесение размеров дуг и угла

При указании размера угла размерную линию проводят в виде дуги окружности с центром в вершине угла (рис. 8, б).

Перед размерным числом, указывающим сторону квадратного элемента, наносят знак "квадрата" (рис. 9). При этом высота знака равна высоте цифр.


Рис. 9. Нанесение размера квадрата

Если размерная линия расположена вертикально или наклонно, то размерные числа располагают, как показано на рисунках 6, в; 7; 8.

Если деталь имеет несколько одинаковых элементов, то на чертеже рекомендуется наносить размер лишь одного из них с указанием количества. Например, запись на чертеже «3 отв. 0 10» означает, что в детали имеются три одинаковых отверстия диаметром 10 мм.

При изображении плоских деталей в одной проекции толщина детали указывается, как показано на рисунке 6, в. Обратите внимание, что перед размерным числом, указывающим толщину детали, стоит латинская строчная буква 5.

Допускается подобным образом указывать и длину детали (рис. 10), но перед размерным числом в этом случае пишут латинскую букву


Рис. 10. Нанесение размера длины детали

ПОЛОЖЕНИЯ ГОСТА 2.307-68

При нанесении размера радиуса перед размерным числом помещают прописную букву R.
Если при нанесении размера радиуса дуги окружности необходимо указать размер, определяющий положение ее центра, то последний изображают в виде пересечения центровых или выносных линий.

При большой величине радиуса центр допускается приближать к дуге, в этом случае размерную линию радиуса показывают с изломом под углом 90° (рис.11).

Если не требуется указывать размеры, определяющие положение центра дуги окружности, то размерную линию радиуса допускается не доводить до центра и смещать ее относительно центра (рис. 12).


Рис.11,12.

При проведении нескольких радиусов из одного центра размерные линии любых двух радиусов не располагают на одной прямой (рис. 13а). При совпадении центров нескольких радиусов их размерные линии допускается не доводить до центра, кроме крайних (рис. 13б).


Рисунок 13. Нанесение нескольких радиусов из одного центра.



Задание №1

Выполнить чертеж плоской детали в указанном масштабе, определяя размеры по клеткам. Сторона клетки равна 5 мм. Проставить размеры. Работа выполняется на листе формата А4

Вариант задания получить у преподавателя.




Пример выполнения


КОНТРОЛЬНЫЕ ВОПРОСЫ

  1. Приведите пример условных обозначений применяемых на чертеже.

  2. Назовите и охарактеризуйте методы нанесения размеров.

  3. В каких случаях на чертежах при нанесении размеров ставят знак Ø и знак. R?

  4. Что называют масштабом чертежа?

  5. Как наносится размерное число на заштрихованном поле?

  6. Как проставляют размеры углов?

  7. В каких единицах выражают линейные размеры на машиностроительных чертежах?

  8. Какой толщины должны быть выносные и размерные линии?

  9. Какое расстояние оставляют между контуром изображения и размерными линиями? между размерными линиями?

  10. Как наносят размерные числа на наклонных размерных линиях?

  11. Какие знаки и буквы наносят перед размерным числом при указании величины диаметров и радиусов?

Упражнение №1

Перечертите в рабочую тетрадь, сохраняя пропорции, изображение детали, данное на рисунке 14, увеличив его в 2 раза. Нанесите необходимые размеры, укажите толщину детали (она равна 4 мм).


Рис. 14

Упражнение №2

Начертите в рабочей тетради окружности, диаметры которых равны 40, 30, 20 и 10 мм. Нанесите их размеры. Начертите дуги окружности с радиусами 40, 30, 20 и 10 мм и нанесите размеры.

СПИСОК ЛИТЕРАТУРЫ

  1. Аристов, В.М. Инженерная графика: Уч. пос. для вузов / В.М. Аристов, Е.П. Аристова. - М.: Альянс, 2016. - 256 c.

  2. Белякова, Е.И. Инженерная графика. Практикум по чертежам сборочных единиц: Учебное пособие / П.В. Зеленый, Е.И. Белякова, О.Н. Кучура . - М.: НИЦ ИНФРА-М, Нов. знание, 2013. - 128 c.

  3. Боголюбов, С.К. Инженерная графика: учебник для средних специальных учебных заведений. / С.К. Боголюбов. - М.: Альянс, 2016. - 390 c.

  4. Большаков, В.П. Инженерная и компьютерная графика: Учебное пособие / В.П. Большаков. - СПб.: BHV, 2014. - 288 c.

  5. Емельянов, С.Г. Начертательная геометрия. Инженерная и компьютерная графика в задачах и примерах: Учебное пособие / П.Н. Учаев, С.Г. Емельянов, К.П. Учаева; Под общ. ред. проф. П.Н. Учаева. - Ст. Оскол: ТНТ, 2013. - 288 c.

  6. Кочиш, И., И. Начертательная геометрия. Инженерная графика. Уч. пособие, 3-е изд., стер. / И. И. Кочиш, Н. С. Калюжный, Л. А. Волчкова и др.. - СПб.: Лань, 2016. - 308 c.

  7. Крундышев, Б.Л. Инженерная графика: Учебник. 6-е изд., стер. / Б.Л. Крундышев. - СПб.: Лань, 2016. - 392 c.

  8. Куликов, В.П. Инженерная графика: Учебник / В.П. Куликов, А.В. Кузин.. - М.: Форум, НИЦ ИНФРА-М, 2013. - 368 c.

  9. Пуйческу, Ф.И. Инженерная графика: Учебник для студентов учреждений среднего профессионального образования / Ф.И. Пуйческу, С.Н. Муравьев, Н.А. Чванова. - М.: ИЦ Академия, 2013. - 320 c.

  10. Сорокин, Н.П. Инженерная графика: Учебник. 6-е изд., стер / Н.П. Сорокин, Е.Д. Ольшевский, А.Н. Заикина, Е.И. Шибанова. - СПб.: Лань, 2016. - 392 c.

  11. Учаев, П.Н. Инженерная графика в учебных дисциплинах: Учебное пособие / П.Н. Учаев, С.Г. Емельянов. - Ст. Оскол: ТНТ, 2013. - 352 c.

  12. Чекмарев, А.А. Инженерная графика 12-е изд., испр. и доп. учебник для прикладного бакалавриата / А.А. Чекмарев. - Люберцы: Юрайт, 2016. - 381 c.

  13. Чекмарев, А.А. Инженерная графика. Машиностроительное черчение: Учебник / А.А. Чекмарев. - М.: НИЦ ИНФРА-М, 2013. - 396 c.

ГОСТ 2.318-81 Единая система конструкторской документации (ЕСКД). Правила упрощенного нанесения размеров отверстий (с Изменением N 1), ГОСТ от 30 октября 1981 года №2.318-81


ГОСТ 2.318-81


Группа Т52

Единая система конструкторской документации

ПРАВИЛА УПРОЩЕННОГО НАНЕСЕНИЯ РАЗМЕРОВ ОТВЕРСТИЙ

Unified system for design documentation. Rules of simplified marking of hole dimensions

МКС 01.100.01

Дата введения 1982-01-01

1. РАЗРАБОТАН И ВНЕСЕН Государственным комитетом СССР по стандартам

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 30.10.81 N 4771

3. Стандарт полностью соответствует СТ СЭВ 1977-79

4. ВВЕДЕН ВПЕРВЫЕ

5. ИЗДАНИЕ (август 2007 г.) с Изменением N 1, утвержденным в сентябре 1987 г. (ИУС 12-87)

1. Настоящий стандарт устанавливает правила упрощенного нанесения размеров отверстий на чертежах всех отраслей промышленности и строительства.

(Измененная редакция, Изм. N 1).

2. Размеры отверстий на чертежах допускается наносить упрощенно в следующих случаях:

диаметр отверстия на изображении - 2 мм и менее;

отсутствует изображение отверстий в разрезе (сечении) вдоль оси;

нанесение размеров отверстий по общим правилам усложняет чтение чертежа.

3. Размеры отверстий следует указывать на полке линии-выноски, проведенной от оси отверстия (см. чертеж).

Размеры отверстий

4. Примеры упрощенного нанесения размеров отверстий приведены в таблице.

Тип отверстия

Пример упрощенного нанесения размеров отверстия

1.



2.

3.

4.

5.


6.

7.

8.

9.



Обозначения элементов отверстий, используемые в структуре записей для различных типов отверстий:

- диаметр основного отверстия;

- диаметр зенковки;

- длина цилиндрической части основного отверстия;

- длина резьбы в глухом отверстии;

- глубина зенковки;

- глубина фаски;

- обозначение резьбы по стандарту;

- центральный угол зенковки;

- угол фаски.

(Измененная редакция, Изм. N 1).



Электронный текст документа
подготовлен АО "Кодекс" и сверен по:
официальное издание
Единая система конструкторской документации:
Сб. ГОСТов. - М.: Стандартинформ, 2007

ГОСТ 2.410-68 (СТ СЭВ 209-75, СТ СЭВ 366-76) Единая система конструкторской документации (ЕСКД). Правила выполнения чертежей металлических конструкций (с Изменением N 1), ГОСТ от 01 декабря 1967 года №2.410-68


ГОСТ 2.410-68

Группа Т52

Единая система конструкторской документации

ПРАВИЛА ВЫПОЛНЕНИЯ ЧЕРТЕЖЕЙ МЕТАЛЛИЧЕСКИХ КОНСТРУКЦИЙ

Unified system for design documentation. Rules for making drawings of metal structures



Дата введения 1971-01-01

УТВЕРЖДЕН Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР в декабре 1967 г. Дата введения установлена 01.01.71

ИЗДАНИЕ (август 2005 г.) c Изменением N 1, утвержденным в феврале 1978 г. (ИУС 3-78).

Введение

1. Настоящий стандарт устанавливает правила выполнения чертежей металлических конструкций (металлоконструкций), изготовляемых на машиностроительных предприятиях всех отраслей промышленности.

Стандарт соответствует СТ СЭВ 209-75 и СТ СЭВ 366-76.

(Измененная редакция, Изм. N 1).

2. Чертежи металлоконструкций должны быть выполнены в соответствии с требованиями стандартов Единой системы конструкторской документации и настоящего стандарта.

3. В случае расположения на чертежах металлоконструкций:

вида сверху в проекционной связи - над главным видом;

вида снизу - под главным видом;

вида справа - справа от главного вида;


вида слева - слева от главного вида;


каждый вид (кроме главного) обозначают прописной буквой, а направление взгляда указывают стрелкой, обозначенной соответствующей буквой (черт.1).

4. На чертежах металлоконструкций допускается указывать размеры без предельных отклонений. Предельные отклонения этих размеров оговаривают в технических требованиях. Для изделий индивидуального производства допускается предельные отклонения оговаривать в нормативно-технических документах, при этом на сборочном чертеже помещают ссылку на эти документы.

5. Скосы на чертеже указывают линейными размерами (черт.2).

Черт.1. Обозначение вида и направления взгляда

Черт.1

Черт.2. Скосы


Черт.2

6. При необходимости на чертежах металлоконструкций наносят геометрическую схему, которую вычерчивают сплошными основными линиями в непосредственной близости от соответствующего вида (черт.3-6).

Для симметричной конструкции рекомендуется вычерчивать схему половины конструкции.

7. В геометрических схемах металлоконструкций размеры расстояний между точками пересечения осевых линий (линий центров тяжести поперечных сечений) стержней наносят над линиями схемы без выносных и размерных линий (черт.3).

Черт.3. Нанесение размеров расстояний между точками пересечения осевых линий

Черт.3

8. При необходимости на геометрическую схему, кроме размеров, наносят расчетные усилия с соответствующими знаками. Усилия указывают под линиями схемы (черт.4).

Черт.4. Нанесение расчетных усилий

Черт.4


Принятую единицу измерений усилий указывают в технических требованиях.

9. Если одновременное нанесение размеров и усилий в схемах симметричных конструкций затрудняет чтение схемы, то ее вычерчивают полностью, при этом размеры наносят на одной половине схемы, а усилия - на другой (черт.5).

Черт.5. Нанесение размеров и усилий в схемах симметричных конструкций

Черт.5

10. На геометрической схеме могут быть нанесены величины строительного подъема без выносных и размерных линий (черт.6).

Черт.6. Нанесение величины строительного подъема

Черт.6

11. При отсутствии на чертеже геометрической схемы допускается направление наклонных линий в элементах связей обозначать треугольником, стороны которого должны быть параллельны соответствующим линиям. Треугольник располагают в непосредственной близости от этих элементов (черт.7).

Черт.7. Нанесение направления наклонных линий в элементах связей

Черт.7

12. В проектных чертежах допускается условное обозначение и размеры профиля материала указывать на изображении (черт.8).

Черт.8. Условное обозначение и размеры профиля материала

Черт.8

Данные о профилях наносят параллельно изображениям деталей. Допускается наносить эти данные на полках линий-выносок.

Условные обозначения профилей проката приведены в рекомендуемом приложении.

Размеры профиля или его номер (согласно соответствующим стандартам) и длину детали наносят рядом с условным обозначением, справа от него.

Количество примененных деталей в изображенном на чертеже изделии указывают рядом с размерами детали через тире.

Для обозначения сечений элементов, состоящих из нескольких одинаковых профилей, перед условным обозначением указывают количество таких профилей, например: 2-6х70-1200-6 шт.

(Измененная редакция, Изм. N 1)

13. На чертежах, на которых профиль материала указан в соответствии с черт.8, помещают таблицу, в которой приводят обозначения материалов по соответствующим стандартам и общее количество (массу и длину) материала по каждому применяемому профилю.

Перечень применяемых материалов

Обозначение материала

Общая длина, мм

Масса, кг

Примечание


Примечание. Размеры граф таблицы не регламентируются.

ПРИЛОЖЕНИЕ (рекомендуемое). УСЛОВНЫЕ ОБОЗНАЧЕНИЯ ПРОФИЛЕЙ ПРОКАТА

ПРИЛОЖЕНИЕ
Рекомендуемое

Наименование профиля

Условные обозначения

Указание размеров

Графические

Размеры

Круг

Труба круглого сечения




Квадрат

Труба квадратного сечения


Прямоугольник

Труба прямоугольного сечения


Профиль шестигранный

Труба шестигранного сечения

Профиль трехгранный


Профиль сегментный


Профиль трапециевидный


Профиль овальный

Труба овального сечения

Профиль полосовой (лента, полоса)


Полособульб

Номер или другие данные

-

Полособульб сдвоенный

Номер или другие данные

-

Уголок равнополочный


Уголок неравнополочный


Профиль тавровый

Номер или другие данные

Профиль двутавровый


Номер или другие данные

-

Швеллер равнополочный

Номер или


Швеллер неравнополочный

Номер или


Профиль рельсовый


Номер или другие данные

-

Углобульб


Номер или другие данные

-

Профиль С-образный равнополочный

Номер или


Профиль зетовый равнополочный

Номер или



(Измененная редакция, Изм. N 1)



Электронный текст документа
подготовлен АО "Кодекс" и сверен по:
официальное издание
ЕСКД. Правила выполнения чертежей
различных изделий. Сб. ГОСТов. -
М.: Стандартинформ, 2005

ГОСТ 2.303-68 ЕСКД

ГОСТ 2.303-68

Группа T52

Единая система конструкторской документации

ЛИНИИ

Unified system for design documentation. Lines


МКС 01.100.01

Дата введения 1971-01-01



УТВЕРЖДЕН Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 28 мая 1968 г. N 753

ВЗАМЕН ГОСТ 3456-59

Изменение N 3 принято Межгосударственным советом по стандартизации, метрологии и сертификации по переписке (протокол N 23 от 28 февраля 2006 г.)

За принятие изменения проголосовали национальные органы по стандартизации следующих государств: AZ, AM, BY, KZ, KG, MD, RU, TJ, TM, UZ, UA [коды альфа-2 по МК (ИСО 3166) 004]

ИЗДАНИЕ (август 2007 г.) с Изменениями N 1, 2, 3, утвержденными в феврале 1980 г., марте 1989 г., июне 2006 г. (ИУС 4-80, 7-89, 9-2006).

1. Настоящий стандарт устанавливает начертания и основные назначения линий на чертежах всех отраслей промышленности и строительства, выполняемых в бумажной и (или) электронной форме.

Специальные назначения линий (изображение резьбы, шлицев, границы зон с различной шероховатостью и т.д.) определены в соответствующих стандартах Единой системы конструкторской документации.

(Измененная редакция, Изм. N 2, 3).

2. Наименование, начертание, толщина линий по отношению к толщине основной линии и основные назначения линий должны соответствовать указанным в табл.1. Примеры применения линий показаны на черт.1-9.

Таблица 1

Наименование

Начертание

Толщина линии по отношению к толщине основной линии

Основное назначение

1. Сплошная толстая основная

Линии видимого контура

Линии перехода видимые

Линии контура сечения (вынесенного и входящего в состав разреза)

2. Сплошная тонкая

от до

Линии контура наложенного сечения

Линии размерные и выносные

Линии штриховки

Линии-выноски

Полки линий-выносок и подчеркивание надписей

Линии для изображения пограничных деталей ("обстановка")

Линии ограничения выносных элементов на видах, разрезах и сечениях

Линии перехода воображаемые

Следы плоскостей, линии построения характерных точек при специальных построениях

3. Сплошная волнистая

Линии обрыва

Линии paзгpaничeния вида и разреза

4. Штриховая

Линии невидимого контура

Линии перехода невидимые

5. Штрихпунктирная тонкая

От до

Линии осевые и центровые

Линии сечений, являющиеся осями симметрии для наложенных или вынесенных сечений

6. Штрихпунктирная утолщенная

От до

Линии, обозначающие поверхности, подлежащие термообработке или покрытию

Линии для изображения элементов, расположенных перед секущей плоскостью ("наложенная проекция")

7. Разомкнутая


От до

Линии сечений

8. Сплошная тонкая с изломами

От до

Длинные линии обрыва

9. Штрихпунктирная с двумя точками тонкая

От до

Линии сгиба на развертках

Линии для изображения частей изделий в крайних или промежуточных положениях

Линии для изображения
развертки, совмещенной с видом

Черт.1


Черт.2


Черт.3


Черт.4


Черт.5


Черт.6


Черт.7


Черт.8


Черт.9



Примечание. Номера позиций на черт.1-9 соответствуют номерам пунктов табл.1.


(Измененная редакция, Изм. N 1).

3. Для разрезов и сечений допускается концы разомкнутой линии соединить штрихпунктирной тонкой линией.



(Измененная редакция, Изм. N 3).

4. В строительных чертежах в разрезах видимые линии контуров, не попадающие в плоскость сечения, допускается выполнять сплошной тонкой линией (черт.9).

5. Толщина сплошной основной линии должна быть в пределах от 0,5 до 1,4 мм в зависимости от величины и сложности изображения, а также от формата чертежа.

Толщина линий одного и того же типа должна быть одинакова для всех изображений на данном чертеже, вычерчиваемых в одинаковом масштабе.

(Измененная редакция, Изм. N 1).

6. Наименьшая толщина линий и наименьшее расстояние между линиями в зависимости от формата чертежа должны соответствовать указанным в табл.2.

Таблица 2

Формат чертежа

Наименьшая толщина линий, мм, выполненных

Наименьшее расстояние между линиями, мм, выполненными

в туши

в карандаше

в туши

в карандаше

С размером большей стороны 841 мм и более

0,3

0,8

1,0

С размером большей стороны менее 841 мм

0,2

0,3

0,8

7. Длину штрихов в штриховых и штрихпунктирных линиях следует выбирать в зависимости от величины изображения.

8. Штрихи в линии должны быть приблизительно одинаковой длины.

9. Промежутки между штрихами в линии должны быть приблизительно одинаковой длины.

10. Штрихпунктирные линии должны пересекаться и заканчиваться штрихами.

11. Штрихпунктирные линии, применяемые в качестве центровых, следует заменять сплошными тонкими линиями, если диаметр окружности или размеры других геометрических фигур в изображении менее 12 мм (черт.10).


Черт.10



Электронный текст документа
подготовлен АО "Кодекс" и сверен по:
официальное издание
Единая система конструкторской документации:
Сб. ГОСТов. - М.: Стандартинформ, 2007

7. Нанесение размеров (гост 2.307-2011)

Все изображения сопровождаются нанесением размеров. При нанесении размеров следует руководствоваться основными положениями ГОСТ 2.307-2011 «Нанесение размеров и предельных отклонений».

Основанием для определения величины изображенного изделия и его элементов служат размерные числа, указанные в графическом документе. Числовое значение проставляемого размера должно соответствовать его натуральной величине (действительному значению) независимо от принятого масштаба изображения. На учебных чертежах наносятся только номинальные значения размеров без указания их предельных отклонений.

Линейные размеры указываются на чертеже в миллиметрах без обозначения единицы измерения, угловые – в градусах, минутах.

Размеры в графических документах указывают размерными числами и размерными линиями.

При нанесении размера прямолинейного отрезка размерную линию проводят параллельно этому отрезку, выносные линии – перпендикулярно размерным (риc.7).

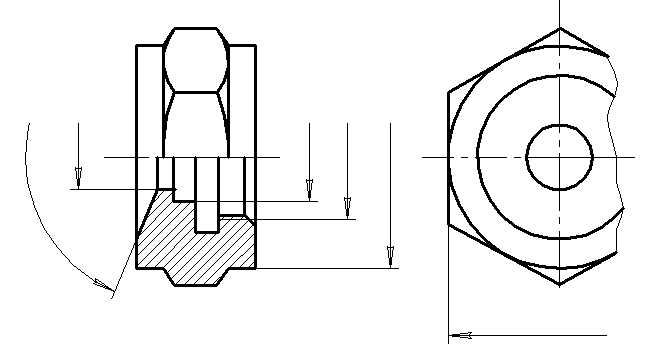

Рис. 7. Правила простановки размеров на чертеже

Размерные линии предпочтительно наносить вне контура изображения. Не допускается использовать линии контура, осевые, центровые и выносные линии в качестве размерных. Необходимо избегать пересечения размерных и выносных линий.Размерную линию с обоих концов ограничивают стрелками, упирающимися в выносные линии.Форма стрелки и примерное соотношение размеров ее элементов показаны на рис. 8.

Рис. 8. Изображение стрелок на чертеже

Выносные линии проводят от линий видимого контура. Выносные линии должны выходить за концы стрелок размерной линии на 1…5 мм.

Расстояние между линией контура и размерной линией выбирается в зависимости от размеров изображения и насыщенности чертежа. Минимальное расстояние между размерной линией и линией контура должно быть 10 мм, а минимальное расстояние между параллельными размерными линиями – 7 мм.

Размерные числа наносят над размерной линией возможно ближе к ее середине. При нанесении нескольких параллельных размерных линий размерные числа следует располагать в шахматном порядке (рис. 7).

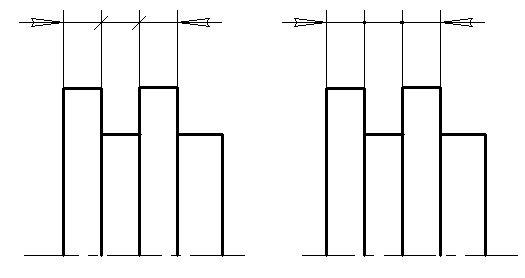

Если для нанесения стрелок и размерных чисел недостаточно места, то их наносят одним из способов, показанных на рис. 9. При недостатке места для стрелок на размерных линиях, расположенных цепочкой, стрелки допускается заменять засечками длиной 1-3мм, наносимыми под углом 45° к размерным линиям или четко наносимыми точками (рис. 9). При недостатке места для стрелки из-за близко расположенной контурной или выносной линии последние допускается прерывать.

Рис. 9. Размерные линии

Размерные числа не допускается разделять или пересекать какими-то ни было линиями чертежа. В месте нанесения размерного числа осевые, центровые линии и линии штриховки прерывают (рис. 10).

Рис. 10

Размеры, относящиеся к одному и тому же конструктивному элементу (пазу, выступу, отверстию и т.д.), рекомендуется группировать в одном месте, располагая их на том изображении, на котором геометрическая форма данного элемента показана наиболее полно (рис. 11).

Рис. 11. Группировка размеров

При нанесении размера дуг указывают ее радиус, для окружности – диаметр. Перед размерным числом радиуса помещают прописную латинскую букву «R», (например,R20), перед размерным числом диаметра – знак «» (например,20).

В случае выполнения изображения детали со сферической поверхностью, если ее трудно отличить от других поверхностей, допускается при нанесении размера диаметра (радиуса), сферы наносить слово «Сфера» или знак «» (например,Сфера R15 или 40).

Квадрат на чертеже определяют двумя размерами его сторон или одним размером со знаком «» (рис. 12). Диагонали на грани элемента, проведенные тонкими линиями, условно обозначают плоскость.

Размеры фасок под углом 45º наносят, как показано на рисунке 12а. Ширина фаски и угол объединяют в один размер, используя знак «×».

Размеры фасок под другими углами указывают раздельно линейным и угловым размерами (на рис.12атак указаны размеры фаски под углом 30º при ширине фаски 3мм) или двумя линейными размерами (рис.12б).

Рис. 12 а Рис. 12 б

Если вид или разрез симметричного предмета или отдельных симметрично расположенных элементов изображают только до оси симметрии или с обрывом, то размерные линии, относящиеся к этим элементам, проводят с обрывом, и обрыв размерной линии делают дальше оси или линии обрыва предмета (рис. 13).

Рис. 13. Простановка размеров с обрывом

Общее количество размеров должно быть минимальным, но достаточным для изготовления и контроля изделия. Размеры одного и того же элемента на чертеже повторять не допускается. Размеры нескольких одинаковых элементов изделия, как правило, наносят один раз с указанием на полке линии-выноски или под ней количества этих элементов (рис. 14). При этом для элементов, равномерно расположенных по окружности (например, отверстий), угловые размеры между ними не ставят при условии, что один из этих элементов лежит на одной из осей симметрии (рис. 14 а). Указывается только размер диаметра окружности, на которой расположены центры отверстий на рис. 14а. Если ни одно из отверстий не лежит на оси симметрии, то следует задавать угол до первого элемента (рис. 14б).

Рис. 14 а Рис. 14 б

Мы не можем найти эту страницу

(* {{l10n_strings.REQUIRED_FIELD}})

{{l10n_strings.CREATE_NEW_COLLECTION}} *

{{l10n_strings.ADD_COLLECTION_DESCRIPTION}}

{{}} L10n_strings.COLLECTION_DESCRIPTION {{AddToCollection.description.length}} / 500 {{l10n_strings.TAGS}} {{$ Пункт}} {{}} l10n_strings.PRODUCTS {{}} L10n_strings.DRAG_TEXT

{{l10n_strings.DRAG_TEXT_HELP}}

{{}} L10n_strings.LANGUAGE {{$ Select.selected.display}}

{{article.content_lang.display}}

{{}} L10n_strings.AUTHOR

{{l10n_strings.AUTHOR_TOOLTIP_TEXT}}

{{$ Выбора.selected.display}} {{}} L10n_strings.CREATE_AND_ADD_TO_COLLECTION_MODAL_BUTTON {{}} L10n_strings.CREATE_A_COLLECTION_ERROR ,

Мы не можем найти эту страницу

(* {{l10n_strings.REQUIRED_FIELD}})

{{l10n_strings.CREATE_NEW_COLLECTION}} *

{{l10n_strings.ADD_COLLECTION_DESCRIPTION}}

{{}} L10n_strings.COLLECTION_DESCRIPTION {{AddToCollection.description.length}} / 500 {{l10n_strings.TAGS}} {{$ Пункт}} {{}} l10n_strings.PRODUCTS {{}} L10n_strings.DRAG_TEXT

{{l10n_strings.DRAG_TEXT_HELP}}

{{}} L10n_strings.LANGUAGE {{$ Select.selected.display}}

{{article.content_lang.display}}

{{}} L10n_strings.AUTHOR

{{l10n_strings.AUTHOR_TOOLTIP_TEXT}}

{{$ Выбора.selected.display}} {{}} L10n_strings.CREATE_AND_ADD_TO_COLLECTION_MODAL_BUTTON {{}} L10n_strings.CREATE_A_COLLECTION_ERROR ,

Мы не можем найти эту страницу

(* {{l10n_strings.REQUIRED_FIELD}})

{{l10n_strings.CREATE_NEW_COLLECTION}} *

{{l10n_strings.ADD_COLLECTION_DESCRIPTION}}

{{}} L10n_strings.COLLECTION_DESCRIPTION {{AddToCollection.description.length}} / 500 {{l10n_strings.TAGS}} {{$ Пункт}} {{}} l10n_strings.PRODUCTS {{}} L10n_strings.DRAG_TEXT

{{l10n_strings.DRAG_TEXT_HELP}}

{{}} L10n_strings.LANGUAGE {{$ Select.selected.display}}

{{article.content_lang.display}}

{{}} L10n_strings.AUTHOR

{{l10n_strings.AUTHOR_TOOLTIP_TEXT}}

{{$ Выбора.selected.display}} {{}} L10n_strings.CREATE_AND_ADD_TO_COLLECTION_MODAL_BUTTON {{}} L10n_strings.CREATE_A_COLLECTION_ERROR ,

Мы не можем найти эту страницу

(* {{l10n_strings.REQUIRED_FIELD}})

{{l10n_strings.CREATE_NEW_COLLECTION}} *

{{l10n_strings.ADD_COLLECTION_DESCRIPTION}}

{{}} L10n_strings.COLLECTION_DESCRIPTION {{AddToCollection.description.length}} / 500 {{l10n_strings.TAGS}} {{$ Пункт}} {{}} l10n_strings.PRODUCTS {{}} L10n_strings.DRAG_TEXT

{{l10n_strings.DRAG_TEXT_HELP}}

{{}} L10n_strings.LANGUAGE {{$ Select.selected.display}}

{{article.content_lang.display}}

{{}} L10n_strings.AUTHOR

{{l10n_strings.AUTHOR_TOOLTIP_TEXT}}

{{$ Выбора.selected.display}} {{}} L10n_strings.CREATE_AND_ADD_TO_COLLECTION_MODAL_BUTTON {{}} L10n_strings.CREATE_A_COLLECTION_ERROR ,

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
