Рашпиль: разновидности, применение, устройство, изготовление

Очень часто для черновой обработки изделий применяются специальные инструменты. Классическим набором мастера можно назвать сочетание напильников и рашпиля, оба варианта характеризуются своими определенным особенностями. В большинстве случаев обозначенные инструменты используются для работы с деревом или металлом, а снятие металла может проводится в несколько заходов.

Рашпилем называют одну из разновидностей напильника, который имеет достаточно крупные насечки. Область применения заключается в предварительной обработке материалов (пластмассы, древесины, а также мягкого металла и кожи).

Чистовой инструмент в подобных случаях применяться не может, так как созданные углубления забиваются с высокой скоростью и скорость обработки достаточна мала. Рассмотрим особенности этого инструмента подробнее.

Рашпиль по дереву

Несмотря на достижения в науке и технике, дерево считается одним из самых распространенных материалов на сегодняшний день. Его обработка может проводится при применении самых различных инструментов, в том числе рашпиль. При рассмотрении того, что такое рашпиль отметим следующие моменты:

  1. Самый распространенный вариант исполнения имеет плоскую рабочую часть с тупым носом. Она применяется для снятия материала с плоских и других поверхностей.
  2. Насечка выполнена в крупном виде. За счет этого обеспечивается образование крупной стружки, которую довольно просто удалить с поверхности. Перед каждым зубом есть специальная канавка, за счет которой упрощается процесс удаления стружки.
  3. Инструмент делиться на основную рабочую часть и рукоятки. В некоторых случаях рукоятка может сниматься, при изготовлении применяются самые различные материалы.


В целом можно сказать, что напильник рашпиль предназначен для грубой работы. После его применения также требуется проведение доводки и других подобных операций. Степень шероховатости обрабатываемой поверхности весьма велика.

Виды рашпилей

Выделяют довольно большое количество различных видов подобного инструмента. Классификация проводится по различным признакам, наиболее важным можно назвать вид рабочей части:

  1. Плоские рашпили встречаются намного чаще других вариантов исполнения, как правило, включены в стандартные наборы. Подобная рабочая поверхность может применяться для отделки плоских поверхностей, наконечник может быть зауженным или прямым.
  2. Встречается и рашпиль полукруглый. В большинстве случаев инструмент с подобной поверхностью используется для обработки полукруглых заготовок. Степень закругления основной части изделия может существенно отличаться.
  3. Для работы с изделиями, которые обладают необычной формой, часто применяются варианты исполнения с треугольным или другим сложным сечением. Особая форма позволяет проводить снятие материала с углов и других сложных геометрий.

Встречается рашпиль обдирочный с различной рабочей поверхностью, которая изготавливается при конструкционной или инструментальной стали. Тип используемого сплава во многом определяет эксплуатационные характеристики изделия.

Из чего должен состоять набор рашпилей

Стоит учитывать, что для качественного проведения работы требуется целый набор рашпилей. Классический набор представлен сочетанием следующих вариантов исполнения:

  1. Плоский.
  2. Круглый.
  3. Полукруглый.

Также классификация проводится по типу нанесенных насечек на два класса, только при наличии обоих можно провести работу с высокой точностью. Рашпиль полукруглый второго номера имеет насечек на поверхности больше, за счет чего обеспечивается более высокая эффективность в применении.

Чаще всего металлический стержень изготавливается при применении стали марки У7, в некоторых случаях У8 и У10. За счет повышения показателя твердости и остроты режущей кромки существенно увеличивается степень зацепления с обрабатываемой поверхностью на момент проведения обработки.


За рубежом проводится выпуск только двух типов инструмента: обычные и рифленые. Зубчики подобных вариантов исполнения, как правило, имеют стандартные размеры.

Краткая характеристика рашпилей

Как ранее было отмечено, каждый вид рашпиля характеризуется своими определенными свойствами. Чаще всего встречается плоский вариант исполнения, рассчитанный на обработку вогнутых поверхностей. Ключевыми особенностями назовем следующее:

  1. Предназначение заключается в грубой обработке дерева или различных цветных металлов.
  2. Современные варианты исполнения оснащаются удобными рукоятками, которые представлены двумя материалами. Часто для подвешивания создается специальное отверстие.
  3. Основная рабочая часть изготавливается из инструментальной стали, состав которой исключает вероятность сильного износа.

Весьма распространен рашпиль полукруглый. Он также часто снабжается эргономичной двухкомпонентной рукояткой. За счет этого обеспечиваются наиболее комфортные условия для удобной работы. Подобная форма рабочей части позволяет проводить обработку различных круглых отверстий, удалять неровности твердых материалов. Такие инструменты часто используются для выполнения практически всех слесарных работ.

Полукруглая форма позволяет проводить обработку не только вогнутых поверхностей, но и плоских.

Создаваемая рукоятка покрывается специальным покрытием, которое исключает вероятность скольжения рук. Рабочая часть представлена сочетанием полукруглой и плоской поверхности.

Рашпильная насечка представлена режущей кромкой, которая проводит снятие слоя материала с поверхности. Не стоит забывать о том, что в зависимости от интенсивности эксплуатации она может быстро изнашиваться.

Области применения

Рассматриваемое изделие получило весьма широкое распространение. В некоторых случаях рашпиль используются как насадки, в других как отдельный инструмент. Особенность заключается в следующем:

  1. Грубая обработка дерева.
  2. Обработка металлов различной твердости.

Как правило, рассматриваемое изделие встречается в слесарных мастерских и в гараже. Подобный инструмент позволяет провести предварительную обработку поверхности, удаление серьезных неровностей и различных дефектов.

Как правильно использовать рашпиль?

Только при правильном применении можно продлить его эксплуатационный срок и исключить вероятность появления серьезных дефектов. Рассматриваемый небольшой напильник может использоваться с учетом нижеприведенных рекомендаций:

  1. Для того чтобы повысить удобство работы проводится закрепление заготовки в тисках или при помощи струбцины.
  2. На момент работы локти располагаются на губках тисков, за рукоятку держаться правой рукой, а конец немного придерживается левой. За счет подобного распределения усилия повышается эффективность проводимой работы.
  3. Для снятия требуемого слоя материала нужно проводить изделие по всей длине рабочей части. Если проводится выравнивание определенных неровностей, то выполняется короткий ход.
  4. В большинстве случаев применяется плоский вариант исполнения инструмента. Если проводится удаление поверхностного слоя дерева, то рекомендуется вести рашпиль по диагонали относительно волокнам. Стоит учитывать, что после выполнения этого этапа на поверхности появляются серьезные следы, которые удаляются уже при последующей чистовой обработке.
  5. На первом этапе нужно сильно нажимать на инструмент, так как за счет этого существенно повышается производительность. В конце проводимой процедуры силу давления рекомендуют снизить, за счет чего можно получить поверхность более высокого качества.


Во многом принцип применения изделия зависит от конкретной поставленной задачи. Только набравшись требуемого опыта можно получить качественную поверхность при проведении соответствующей обработки.

Советы по уходу за инструментом

Только при правильном уходе за инструментом можно существенно продлить его эксплуатационный срок. Среди особенностей ухода отметим следующее:

  1. На момент работы есть вероятность забивания выемок и насечек материалом. Это проявляется тем, что при выполнении движений с поверхности больше не удаляется должный слой материала, а инструмент начинает ходить без существенного усилия. Провести чистку можно легкими ударами по поверхности. При этом нужно быть осторожным, так как слишком высокое воздействие становится причиной повреждения инструмента.
  2. Если произошло забивание насечек стружкой, то есть возможность провести чистку при использовании стандартной щетки.
  3. Запрещается перед непосредственным применением рашпиля класть его на металлические поверхности. Подобная длительная эксплуатация определяет быстрое изнашивание режущей кромки.
  4. Не допускается контакт инструмента с различными смазками. Даже незначительное количество подобного вещества может стать причиной существенного снижения эксплуатационных характеристик изделия.

По завершения работы следует проверить состояние инструмента. Появление незначительных дефектов говорит о том, что в скором будущем придется провести замену инструмента, так как он потеряет свои основные эксплуатационные характеристики.

Основные отличия рашпиля от напильника

Рашпиль является разновидностью напильника. Особенности заключаются в следующем:

  1. Рашпиль предназначается для грубой обработки, после его применения чистовые напильники (с более мелкими насечками).
  2. За счет крупной режущей кромки существенно повышается производительность. Другими словами, при применении этого инструмента на удаление материала уходит гораздо меньше времени.
  3. Если обратить внимание на то, каким образом расположены насечки, то отличия практически сразу бросаются в глаза. В случае грубого инструмента они выглядят как крупные ячейки, расположенные в шахматном порядке.
  4. Рассматриваемое изделие предназначено для передачи большого усилия. Именно поэтому основная часть более массивная, изготавливается при применении более толстого слоя материала.

Напильник характеризуется тем, что позволяет получить более качественную поверхность в сравнении со случаем применения рашпиля.

В большинстве случаев технологическая карта предусматривает сочетание нескольких подобных инструментов, за счет чего повышается производительность и качество получаемого изделия.  Именно поэтому набор часто представлен сочетанием нескольких типов изделий, которые могут иметь различную форму.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

Как выбрать напильник | Блог

Напильник – достаточно простой и одновременно узкоспециализированный инструмент. Его основное и, по сути, единственное предназначение – обработка рабочей поверхности путем ее зачистки (шлифовки) для удаления заусенцев, «подгонки» размера, заточки и т.д.

При этом напильники достаточно широко применяются в разных сферах. Они используются для обработки деталей из дерева, металла и других материалов. Они применяются для заточки цепей или полотен пил. Они бывают полезны при установке и сборке различных конструкций.

Таким образом, ценность и необходимость напильника как инструмента не подлежит сомнению. Именно поэтому попытаемся определиться, как выбрать подходящий экземпляр.

Немного истории

Напильники появились несколько тысяч лет назад. История их возникновения связана с применением различных подручных материалов в качестве средства обработки поверхности. В качестве такого инструмента долгое время использовались плоские камни, смоченные водой и (или) посыпанные песком, а также шкуры некоторых животных, намотанные на деревянную палку.

Постепенно к человеку пришло осознание того, что камень слишком гладкий, а шкуры не слишком долговечны для обработки некоторых материалов. Так появились металлические напильники. Они активно использовались в Древнем Риме, постепенно стали применяться и в других странах.

Долгое время напильники изготавливали из бронзы. Постепенно на смену ей пришло железо.

В некоторых источниках можно найти описание технологии изготовления напильников. Так, в работах по технике различных художественных ремесел монаха-бенедиктинца Теофила, жившего в начале XII в., сказано о существовании разных видов напильников: четырехгранных, трехгранных и круглых. Автор описывает, что для такого инструмента изготавливалась заготовка из металла, на которую кузнец наносил с помощью зубила и молотка специальные насечки. После этого заготовка закаливалась.

Кстати, любопытно, что напильники еще с древних времен активно применялись не только ремесленниками, но и врачами. В частности, были популярны при лечении зубов. Более того, существовали разные обряды и обычаи, в которых были задействованы эти инструменты. Например, ацтеки подпиливали, а североамериканские индейцы затачивали зубы с помощью напильника. Это помогало идентифицировать принадлежность к племени и устрашать врагов. В Древней Греции с помощью напильника зубы выравнивались для создания эстетического эффекта. А во Франции в XVI в. им стачивали поломанные зубы.

В начале XIX в. появился ряд работ известных дантистов, посвященных проблеме вреда манипуляций с напильником для зубов. Однако инструмент продолжал активно использоваться в стоматологии вплоть до начала XX в. В наши дни стоматологические напильники применяются только в некоторых случаях. Например, для обработки межзубных промежутков.

Особенности конструкции и виды напильников

Вернемся к современным напильникам, используемым в качестве столярно-слесарного инструмента.

Конструкция такого инструмента не слишком изменилась с течением времени. Это по-прежнему металлический брусок различной формы с насечками. Рабочая часть напильника заканчивается хвостовиком, на который может быть надета рукоятка. Существуют и автоматизированные напильники (речь о специальных станках и электрическом инструменте), но в бытовых условиях их использование не слишком актуально. Именно поэтому оставим их за рамками материала.

Отметим виды напильников. С учетом специфики использования выделяют:

1. Слесарные напильники общего назначения;

2. Слесарные напильники для специальных работ;

3. Автоматизированные (машинные и ленточные) напильники;

4. Рашпили;

5. Надфили.

Слесарные напильники общего назначения используются как в профессиональной сфере, так и в быту. Это один из наиболее распространенных видов данного инструмента, который чаще всего и подразумевается при его упоминании.

Слесарные напильники для специальных работ применяются для уменьшения больших припусков, работы с пазами, криволинейными поверхностями, цветными металлами и неметаллическими материалами.

Машинные напильники устанавливаются в инструментальные станки. Их применение актуально при наличии большого объема работ. Именно поэтому наряду с представителями предыдущего вида машинные напильники популярны преимущественно на производстве. Ленточный напильник – это автоматизированный ручной инструмент, используемый, например, для обработки сложных по форме криволинейных поверхностей. Его отличает высокая производительность (по сравнению с ручными напильниками).

Рашпили отличает крупная и редкая насечка, которая обеспечивает высокую производительность работы, но одновременно грубую обработку материала. Такой инструмент часто используется при работе с камнем, деревом или пластиком.

Надфили изготавливаются из металлических прутьев. Их отличает мелкая насечка. Такой инструмент удобен для обработки и шлифовки мелких пазов, деталей и отверстий. Надфили делятся на обычные и покрытые алмазным напылением. Первые используются для обработки металла и дерева. Вторые – для обработки камня, стекла, керамики и др.

По форме поперечного сечения напильники делятся на плоские, квадратные, круглые, полукруглые, ромбические, треугольные, ножевидные и др.

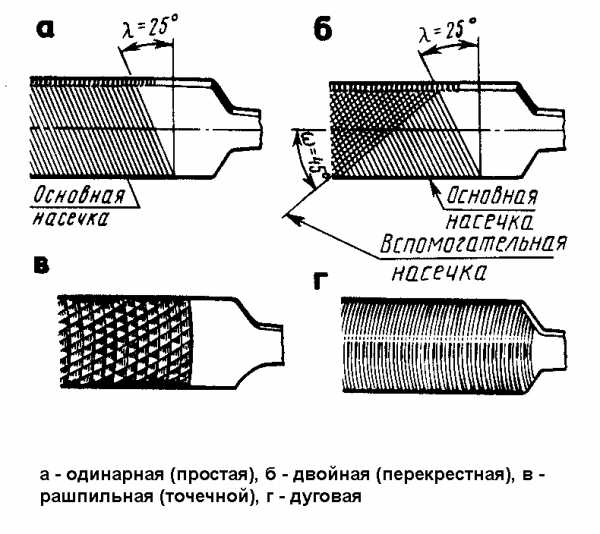

По характеру насечек выделяют напильники:

а) с простой одинарной насечкой;

б) с двойной или крестовой перекрестной насечкой;

в) с точечной рашпильной насечкой;

г) с фрезерной дуговой насечкой.

Простая одинарная насечка удобна при обработке цветных мягких металлов и некоторых неметаллических материалов, обладающих незначительным сопротивлением к механическому воздействию. Кстати, именно такая насечка применяется при изготовлении отдельных видов специальных напильников (например, применяемых для заточки пил).

Двойная насечка усиливает воздействие на поверхность материала, что позволяет использовать такие напильники для работы со сталью, бронзой, чугуном и т.д. Напильники с простой и двойной насечкой позволяют добиться относительно грубой обработки поверхности материала.

Подвидом двойной является перекрестная насечка. По сути, это сочетание основной (для более глубокой обработки) и вспомогательной (для шлифовки) насечек. Такое расположение и сочетание позволяют добиться качественной обработки поверхности материала.

Точечная насечка (в виде маленьких заусениц на рабочей части напильника) актуальна при обработке кожи, мягких пород дерева, резины.

Наконец, дуговая насечка за счет особой формы позволяет добиться высокой производительности работ и хорошего качества обработки поверхности. Применяется при работе с цветными металлами и деревом.

Напильники делятся на шесть классов. А их насечки имеют номера от 0 до 5 (с учетом величины шага). Эти характеристики используются для обозначения эксплуатационных особенностей инструмента.

Напильники первого класса имеют насечки №№ 0-1, которые отличаются крупными редкими зубьями (от 4 до 12 штук на 10 мм). Такие напильники называют драчевыми. Они подходят для черновой обработки поверхности материала.

Напильники второго класса имеют насечки №№ 2-3. Для них характерно наличие 13-24 зубьев на 10 мм рабочей части инструмента. Такие напильники называют личными (ударение на второй слог). Они используются для более гладкой (чистовой) обработки .

Напильники третьего, четвертого, пятого и шестого классов имеют насечки №№ 4-5. Для них характерно наличие более 24 зубьев на 10 мм рабочей части инструмента. Такие напильники называют бархатными. Они полезны при финишной обработке поверхности материала.

Сводные характеристики ручных напильников представлены в таблице.

Основные критерии выбора напильника

Выбирая напильник, рекомендуем учитывать качество материалов и эксплуатационные характеристики инструмента. Визуальная оценка прочности материала – задача непростая. Поэтому залогом покупки достойного инструмента может стать ориентация на известных производителей. К таковым, например, относятся Bahco, Husqvarna, Intertool, Makita, Зубр, Vira, Stayer, Master, Matrix, Mega, Stihl, Topex и др.

Среди эксплуатационных характеристик обращайте внимание на:

1. Особенности насечек;

2. Длину рабочей части;

3. Особенности рукоятки;

4. Форму рабочей части напильника.

Ключевой принцип работы с напильником: чем крупнее и грубее насечка, тем выше скорость работы, но ниже ее качество. Используя напильник, необходимо учитывать и особенности обрабатываемого материала. Подробнее об особенностях насечек можно прочитать выше.

Рабочая часть напильника обычно имеет длину от 100 до 350 мм (но бывает и больше). Выбор размера напильника осуществляется в прямой зависимости от размера детали. Для обработки крупных заготовок удобен инструмент, имеющий длину рабочей части 200-350 мм. Для работы с небольшими деталями подойдет напильник длиной 150-180 мм.

Рукоятка инструмента должна быть эргономичной и долговечной. В продаже чаще встречаются напильники с деревянной, резиновой и пластиковой рукоятками, либо вообще без нее (в этом случае рукоятку рекомендуется насадить самостоятельно). Считается, что деревянная рукоятка менее надежна. Дерево гниет, трескается, легко пачкается. Потребительские характеристики резины и пластика сопоставимы. При этом резиновая рукоятка может меньше скользить. Впрочем, конечный выбор зависит от предпочтений покупателя. Выбирать инструмент исключительно по рукоятке неправильно.

Форма напильника определяет особенности его использования.

Об использовании наиболее распространенных форм подробнее в таблице.

Форма напильникаОсобенности использования
ПлоскийРабота с поверхностями плоской формы
ТрехгранныйРабота с отверстиями, пазами, канавками
КвадратныйУвеличение отверстий
Круглый (полукруглый)Обработка вогнутых поверхностей и отверстий по размеру

Рекомендации по выбору

Подведем итоги. Выбирая напильник, оцените будущий фронт его использования. Целесообразно приобрести несколько видов инструмента различной формы рабочей части, длины, с насечками разного вида.

Для бытовых нужд, как правило, достаточно наличия [url=”https://www.dns-shop.ru/catalog/17aa027916404e77/napilniki/?p=1&i=1&mode=list&f=ek5d-ek5e-ek5f&f=150-200&f=3yfx]напильников плоской, круглой и трехгранной формы с насечками №№ 3-5.

Для более частного использования нелишними будут напильники и других форм, включая [url=”https://www.dns-shop.ru/catalog/17aa027916404e77/napilniki/?p=1&i=1&f=ek5h-ek5f&f=3yfv-3yfw]экземпляры с насечками крупного размера.

Наконец, профессионалам своего дела рекомендуем к покупке [url=”https://www.dns-shop.ru/catalog/17aa027916404e77/napilniki/?p=1&i=34&mode=list&brand=brand-stayer-brand-zubr&f=ek5h-ek5d-ek5e-ek5g-ek5f&f=3yfv-3yfw-3yfx]максимально полный ассортимент напильников.

club.dns-shop.ru

Рашпиль по дереву


Татьянка.ру – все для резьбы по дереву и творчества

Вернуться к списку терминов





Описание

Рашпиль – разновидность напильника. Напильник с самой крупной, редкой и острой насечкой, используется в основном для опиловки мягких металлов, древесины, пластмасс, кожи, кости, алебастра. При обработке деревянных поверхностей служит для первоначального, грубого удаления неровностей. Рашпили бывают трех профилей – плоскими, полукруглыми и круглыми. Зубья рашпиля крупные, в виде треугольников (почти как у крупной тёрки). Именно поэтому его и используют для обработки мягких материалов, поскольку большой количество стружки, получаемой в ходе работы, проходит через крупные отверстия и не так быстро забивает их, как в случае работы напильниками, которые пришлось бы слишком часто очищать.

Некоторые мастера не считают, что рашпиль – разновидность напильника. По их мнению напильники в основном предназначены для обработки металла и в деревообработке они используются разве что в заточке инструмента, тогда как рашпиль предназначен именно для обработки дерева и алебастра. И “пресловутые” напильники по дереву, если приглядеться, имеют точно такую же металлическую часть, как у рашпиля. Если зубья другого вида (см. фото выше), то это уже не рашпиль, а напильник.

Слева рашпиль. Справа напильник.



Разновидности

Зарубежные коллеги различают следующие разновидности рашпилей:

1 – обычный (с ручкой)

2 – рифленый (у нас известен как рифлевка; двуконечный с плоской металлической частью посередине, за который и держат; обычно маленького размера; причем зубья должны быть точно такой же формы, как показано выше).





Происхождение термина

Термин заимствован из немецкого – Raspel. Кстати, этот термин с немецкого также переводится как “тёрка”.





Русское название

На Руси его часто называли деруном. А сегодня многие привыкли к тому, что дерун – это блюдо из картофеля.





Связанные слова

Рашплить – глагол, обозначающий процесс обработки материала рашпилем.







Перевод на английский

В английском языке называется rasp; рифлёный – riffler rasp; те, кто считает рашпиль разновидностью напильника, называют его rasp file (file = напильник).








Особенности использования

Обычным рашпилем (с ручкой) работают так: держат за ручку и второй рукой придерживают за конец, что позволяет лучше контролировать направление движения рашпиля.

Прочно закрепите, зафиксируйте обрабатываемую деталь, лучше всего с помощью струбцин.

Чтобы плоскость получилась ровной и прямой, используйте плоский рашпиль, ведите его горизонтально и управляйте обеими руками.

Чтобы добиться лучшего результата, ведите рашпиль по диагонали к волокнам древесины.

От рашпиля на древесине остаются следы, поэтому, чтобы поверхность стала гладкой и ровной, нужно дополнительно в конце обработать древесину наждачной бумагой. Либо используйте напильник перед тем, как обрабатывать поверхность наждачкой, для более деликатного выравнивания поверхности.

Чем сильнее вы нажимаете на рашпиль, тем глубже эти выемки и тем больше древесины убирает инструмент. Поэтому, приближаясь к желаемому результату, уменьшите нажим и работайте деликатнее.

Убирайте древесную пыль, остающуюся на рашпиле, с помощью щетки. Почаще убирайте пыль и с обрабатываемой поверхности, чтобы лучше видеть результат.

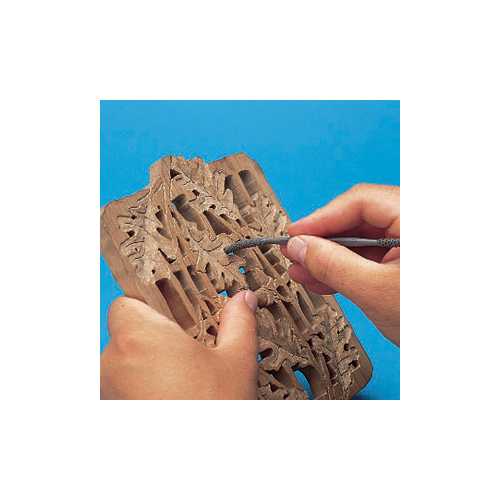

Рифлёный рашпиль удобен для использования в маленьких и тонких участках, где нельзя использовать обычный рашпиль.





Где купить

Рашпили продаются в специализированных магазинах. Если вы хотите видеть такой товар в нашем магазине, напишите нам.



клюкарза – что это?

Клюкарза – вид стамески. Бывают полукруглыми, плоскими, обратными и других типов. Отличительная особенность клюкарз…

Читать дальше



как выбрать древесину

Придумав технологию резьбы «Татьянка», я начал искать, на чем бы ее реализовать. Самое первое изделие было вырезано на небольшом…

Читать дальше



обучение резьбе по дереву

Автор резьбы в стиле “Татьянка” – Шамиль Сасыков – на курсах резьбы по дереву учит понимать дерево, использовать в резьбе его сильные…

Читать дальше



урок правки инструмента

Обучающее видео о правке и полировке ножей, стамесок для резьбы по дереву. Своего рода урок резьбы по дереву для начинающих…

Читать дальше


www.tatianka.ru

Напильники по металлу: виды, размеры, ГОСТ, насечки

Несмотря на обилие электрического инструмента, который пришел на смену ручному, существуют такие виды, которые не подверглись каким-либо серьезным изменениям за многие сотни лет эксплуатации и до сих пор с их помощью производят множество технологических операций. Один из таких инструментов – это напильник.

Количество их видов с трудом поддаются подсчету, и тем более сложно сосчитать количество операций, которые можно выполнять с его помощью.

Виды напильников

Что такое напильник и для чего предназначен

Инструмент, который предназначенный для снятия слоя металла с заготовки, называют напильником. Он представляет собой металлическую полосу, на которую нанесена так называемая насечка. Она представляет собой режущие зубья, выполненные по определенным правилам, описанным в ГОСТ 1465-80.

Для управления им используют  ручку, насаживаемую на специально сформированный хвостовик. Для изготовления применяют несколько марок сталей. Как правило, это сталь, содержащая 1,1 – 1,25% углерода. Марка стали может быть ШХ15 или У10А, последняя сталь относится к нелегированным улучшенным.

Одно из главных требований, предъявляемых к нему – это высокая твердость. Именно поэтому после проведения термической обработки его не подвергают отпуску. В рабочем состоянии поверхность имеет твердость 54-58 HRC.

Ручка, с помощью которой выполняется управление, может быть деревянной, пластмассовой, металлической.

Набор напильников с деревянными ручками

Их производят разной формы, длины и с разными параметрами режущих зубов.

Надо отметить, что обилие этого изделия позволяет выполнять множество видов работ, в частности с его помощью можно удалять загрязнения разного вида, выполнять шлифование плоскостей заготовок, удалять облой, литники. С применением этих изделий специальных форм можно выполнять заточку пильных цепей, обработку зубчатого зацепления.

Надо отметить, что его можно встретить практически в любом доме, гараже и конечно на производстве.

Классификация напильников по форме сечения

Детали, которые обрабатывают с его помощью, могут иметь разную форму. Это могут быть листы, профиль и пр. Именно поэтому для производительной работы производители выпускают изделия  разной формы и геометрических размеров. Один из вариантов классификации – по форме сечения. Предприятия изготовители выпускают на рынок изделия со следующих видов:

  • плоские;
  • квадратные;
  • круглые;
  • трехгранные;
  • специальные;
  • овальные и некоторые другие.

Кроме того, что изделия различают по форме сечения, они имеют разную длину и форму. Минимальная длина составляет 50, максимальная 500 мм. Кстати, измеряется только та часть, на которую нанесены рабочие зубья.

Существует некоторая зависимость между длиной рабочей части и размером зубьев. Чем длиннее инструмент, тем крупнее размер режущего зуба. Крупный применяют тогда, когда возникает необходимость снять большое количество металла. Но, после обработки материала инструментом с большими зубьями поверхность получается грубая, в царапинах, а о точности обработки говорить не приходится. В том случае, когда необходимо получить более качественную поверхность, то используют изделия с мелким зубом, например бархатный.

Напильник круглый бархатный

То есть обработка проводиться как минимум в два этапа с использованием разных видов напильников. На первом выполняют грубую обработку, а доведение поверхности детали выполняют доведением заготовки до требуемых параметров.

Особенности напильника

Ручные изделия этого вида, можно разделить на такие категории:

  1. Слесарные – можно сказать, что это инструмент широкого профиля. Его можно встретить практически на любом предприятии, мастерской, домашнем хозяйстве.
  2. Надфили – это изделия, имеющие небольшой размер и предназначены для обработки мелких деталей. Их широко используют граверы, ювелиры, лекальщики. Кроме того, надфили бывают, незаменимы при обработке в труднодоступных местах.
  3. Заточные – их применяют для заточки пильных цепей, ножовок и пр.
  4. Рашпили – это изделия с самым крупным зубом и их применяют для работы с неметаллическими материалами, то есть в тех случаях, когда обычный не подходит для решения поставленных производственных или бытовых задач.

Напильник слесарный квадратный

Как уже отмечалось, на рабочую поверхность наносят рабочие зубья. Она может быть одинарной или двойной. Для обработки мягких материалов применяют инструмент с дуговой насечкой.

На поверхности рашпиля изготавливают точечные зубья.

Виды насечек

Существует вариант классификации по видам нанесенной насечки. Об одинарном и двойном исполнении уже было немного сказано.

Между тем существует два вида двойной насечки. Первую называют перекрестной. Это, по сути, комбинация одинарной и второй, мелкой (вспомогательной), она выполняется под углом к базовой. В точках пересечения канавок происходит слом образовавшейся стружки. Этот вид чаще всего применяют при производстве слесарных напильников.

Второй вариант двойной насечки носит название Oberg. Вспомогательные канавки проходят реже. По сути, этот вариант, можно назвать промежуточным между одинарной и двойной насечками по качеству обработки детали.

Нумерация насечек

Применение определяют, учитывая видом, размером и конфигурацией нанесенных зубьев. Для получения рабочей поверхности применяют различные технологии:

  • накат;
  • фрезерование;
  • нарезка и многие другие.

Многие производители, в целях повышения производительности труда, применяют специализированное оборудование, позволяющее не только ускорить выпуск этой продукции и расширить количество ее видов, но и поддерживать ее качество на надлежащем уровне.

От размера и вида нанесенной насечки на единицу длины, обычно это 1 см, напрямую зависит размер зуба. То есть, чем на один сантиметр длины нанесено меньшее количество канавок, тем больше размер режущего зуба. На практике применяют напильники с насечками от 0 до 5.

Насечка №2

К самому крупному виду относят зубья с №0 и №1. Их применяют тогда, когда необходимо за один проход снять слой металл от 0,05 до 0,1 мм. Такой инструмент обладает следующим недостатком – малая точность, она колеблется в пределах от 0,1 до 0,2 мм.

Напильники с размером зуба №2 и №3 применяют в тех случаях, когда требуется удалить слой металла от 0,02 до 0,06 мм. Точность работы такого инструмента составляет от 0,02 до 0,05 мм.

Для финишной обработки поверхности применяют изделие, который позволяет снимать слой металла от 0,01 до 0,005 мм. Инструмент такого вида иногда называют бархатным.

Геометрические параметры насечки

В соответствии с требованиями ГОСТ 1465-80, изложенными в п. 2.1. на поверхности инструмента насечка наносится под углом 65 градусов относительно оси.

Кроме этого оговорено и то, по какой технологии должна она быть выполнена. Например, круглые напильники могут быть выполнены либо с помощью насечки или нарезки. Все остальные виды должны быть выполнены с помощью насечки.

Типы напильников

Существует множество способов классификации видов напильников. Их можно разделить по форме сечения, геометрическим размерам, размерам режущего зуба.

Нередко этот инструмент часто разделяют на следующие виды:

  • напильники с крупной и мелкой насечкой;
  • драчевые и пр.

Форма напильников

Многовековой опыт применения этого режущего инструмента привел к тому, что производители освоили выпуск этого изделия разного вида. Например, плоского профиля, могут иметь два вида концовки – прямой и острый.

Внешний вид напильника

На сегодня применяется большое количество этого инструмента разной формы. Его можно классифицировать не только по форме сечения, но и форме самого бруска.

Применение напильников различной формы

Действительно, форма бруска во многом определяет сферу применения. То есть, плоские, применяют для обработки плоских поверхностей, расположенных внутри или снаружи детали. Квадратные применяют для разработки отверстий разной формы. Трехгранный нашел свое применение при обработке пазов и других деталей. Кроме того его используют для заточки пил и другого инструмента.

Заточка пильной цепи напильником

Полукруглые, которые могут иметь прямоугольную или остроносую форму предназначены для работы с выпуклыми или вогнутыми поверхностями.

Круглые, используют для работы с круглыми или овальными отверстиями. Для обработки зубчатых колес применяют напильники ромбической формы.

Такое обилие этого инструмента (форма, размеры и пр.) может привести в замешательство. И многие искренне полагают то, что в домашней мастерской надо держать максимально большое количество напильников. Но, это не более чем заблуждение. На самом деле, большую часть работ по обработке поверхностей можно выполнить с применением инструмента следующих форм – прямого, круглого и треугольного.

Набор напильников

Кстати, срок эксплуатации зависит от материала, параметров термической обработки и размера насечки.

Размер зубьев

Кроме размера зуба, изделия этого класса отличаются друг от друга плотностью нарезки.

Для грубой обработки поверхности применяют изделия с крупной насечкой. Ее называют №1, на один сантиметр приходится от 5 до 15 зубцов. Его использование позволяет за один проход снять довольно толстый слой материала, особенно с мягких материалов, напильники этого вида называю драчевыми.

У напильников №2 на один сантиметр поверхности приходится от 14 до 25 канавок. Пожалуй, это самый популярный вид этого инструмента. На самом деле – этот напильник чаще всего применяют на практике.

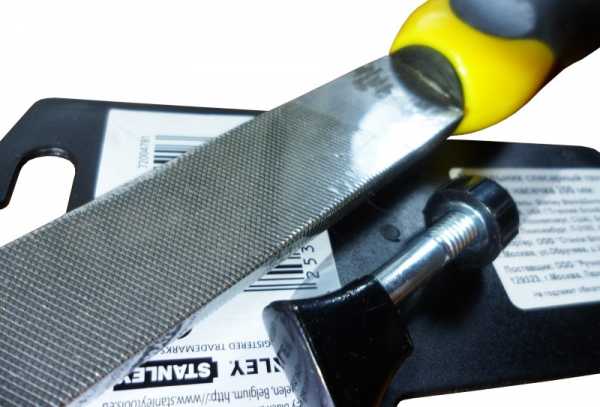

Напильник с двойной насечкой

Действительно, с его помощью можно обрабатывать практически любые материалы. Но, существует одна тонкость, при работе с мягкими металлами или с древесиной, через довольно короткое время насечка будет забита отходами обработки. Именно поэтому необходимо очищать рабочую поверхность с помощью металлической щетки.

Изделия с насечкой от 26 до 80 канавок на 1 сантиметр применяют при окончательной обработке поверхности. После правильной обработки, на поверхности, практически не остается следов.

Твердость напильника благо или недостаток

Многие считают, что чем выше твердость стали, тем инструмент лучше. Отчасти это утверждение имеет право на существование, но оно ни каким образом не относится к напильникам по металлу.

Высокая твердость приводит к повышенной хрупкости инструмента. Те, кто часто применяют их в работе, могут подтвердить то, что этот инструмент может разрушиться при его падении на бетонный пол.

Заточка режущего инструмента при помощи напильника

К группе режущих инструментов относят резцы, фрезы, топоры, пилы и многие другие. Режим эксплуатации, материал из которого произведен режущий инструмент, определяют периодичность его заточки. Эта операция выполняется за два захода. Первая – это собственно сама заточка, вторая – это доведение режущей кромки до необходимых требований. То есть, она должна быть приведена в рабочее состояние. На режущей кромке должен быть заточен определенный угол, она должна иметь определенную форму. Эти параметры определяет материал детали.

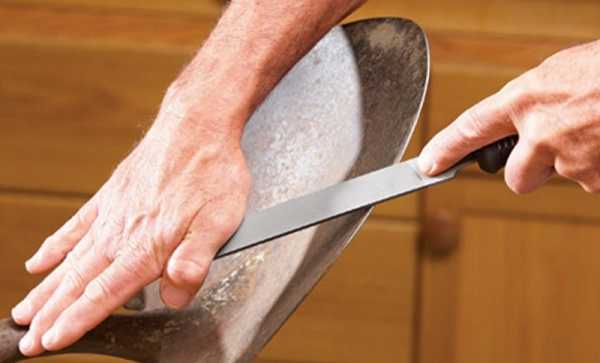

Заточка лопаты напильником

В процессе доводки, с режущей кромки, происходит удаление заусенцев, образовавшиеся в процессе первичной заточки.

Для финишной обработки режущего инструмента применяют изделия с мелкой насечкой. Это могут быть надфили, бруски и другие абразивные материалы. Финишные операции могут выполняться как на специальном оборудовании, так и вручную.

Какую насечку выбрать

При выборе любого инструмента, в первую очередь необходимо понять какие цели должны быть достигнуты при обработке детали. Напильники чаще всего применяют для снятия слоя материала. Бесспорно, если речь идет о снятии материала в пределах 0,1 мм, то имеет смысл использовать напильники с насечкой №0 или №1.

Напильник с насечкой №3 по металлу

Для выполнения более тонких работ, например, подготовки поверхности под нанесение покрытия, можно использовать инструмент с насечкой №2 – №4.

Для выполнения работ связанных с заправкой режущей кромки, шлифовки поверхности и других, особо точных работ применяют так называемые бархатные инструменты.

Как сделать ручку напильника

Те, кто часто использует напильник в работе, рано или поздно сталкиваются с тем, что его ручка приходит в негодность и поэтому встает вопрос его замены. Бесспорно, можно пойти в хозяйственный магазин и купить готовую деталь. Но это не всегда лучшее решение. Как правило, там продают рукояти, выполненные из пластмассы или непонятных сортов древесины. Именно поэтому многие предпочитают изготавливать ручки своими руками.

Выбор материала

Практика показывает то, что для ручки оптимальным материалом можно считать такие материалы как – орех, клен. Это довольно прочные материалы, ко всему прочему они обладают привлекательной фактурой.

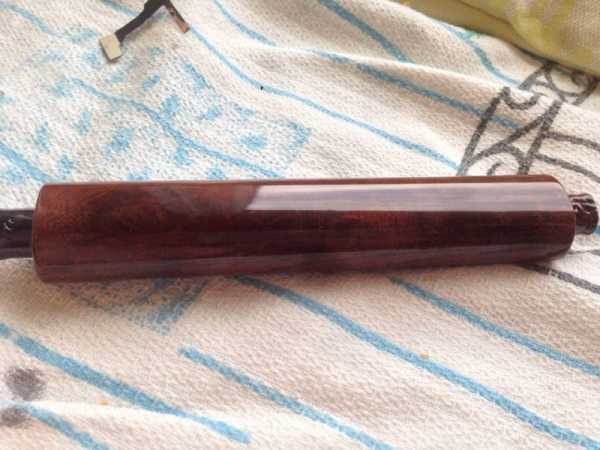

Ручка орех

Но кроме материала для самой ручки потребуется подобрать клей. Для соединения составных частей инструмента целесообразно использовать клеящие составы на основании эпоксидной смолы.

Как ее сделать

Для изготовления ручки можно воспользоваться токарным станком. Если такой возможности нет, то можно вспомнить детство и выточить его с помощью ножа.

При изготовлении ручки имеет смысл выдерживать следующие размеры:

  • диаметр рабочей части 25 – 30 мм;
  • длина рабочей части 120 – 150 мм;

Глубина отверстия для закрепления хвостовика инструмента должна быть чуть длиннее, чем сам хвостовик.

Заключительной операцией при изготовлении ручки для напильника – это обработка ее поверхности с помощью абразивной шкурки. Это необходимо для того, что бы на ее поверхности рукоятки не осталось заусенцев, могущих впиться в руку рабочего.

Нормативная база – некоторые особенности

На территории нашей страны принят ГОСТ 1465-80. В этом документе определены нормативные требования к этому изделию. В частности, в нем определены формы производимых изделий. Кроме того, в отдельном разделе отнормированы требования по твердости поверхности.

ГОСТ регламентирует и порядок упаковки готового изделия. Так, каждый готовый инструмент должен быть отдельно упакован. Немаловажную роль играет и вид маркировки. На потребительской таре должно быть нанесена информация о твердости готовой продукции.

Скачать ГОСТ 1465-80

Напильники должны проходить испытания один раз в три года. Для этого необходимо использовать станок вида ТФ18-6 или его аналог.

Для испытания напильников на сцепляемость необходимо использовать бруски, выполненные из стали У8, твердость поверхности 150 – 187 по НВ.

При проведении испытаний напильник должен совершить порядка 10 000 рабочих ходов, то есть порядка 50 – 55 за одну минуту.

В приложениях ГОСТ, приведены таблицы, на основании которых делается вывод о пригодности партии инструмента к эксплуатации.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

Виды напильников и их назначение

Классификация напильников по форме полотна


При описании формы полотна обычно отдельно называют геометрию сечения полотна (прямоугольная, квадратная, круглая и т.п.) и форму полотна в плане. На самом деле следует понимать, что эти две характеристики взаимосвязаны, поскольку и та, и другая определяются назначением напильника. По этой причине, например, квадратные, круглые и треугольные слесарные напильники всегда имеют зауженный носок. Они предназначены для опиливания отверстий и пазов, и их применимость и удобство работы с ними существенно возрастают, когда один и тот же напильник можно использовать в двух сечениях: малом и большом. Часто это необходимо при обработке одного и того же отверстия или выборки. Плоские напильники, наоборот, имеют прямоугольную в плане (или близкую к ней) форму, поскольку предназначены для опиливания относительно широких поверхностей.


Геометрия сечения полотна определяет форму поверхности, которую можно обрабатывать при помощи такого профессионального ручного инструмента, как напильник. Наиболее употребительны плоские, трехгранные и круглые напильники. Они составляют как бы универсальный набор, позволяющий выполнять большинство операций опиливания. А применение квадратного напильника абсолютно необходимо только в том случае, если требуется достаточно точно “вывести” прямые углы.

Плоские


Напильники в сечении могут значительно отличаться по форме перехода от широкой грани к грани узкой (прямой угол или скругление) и по наличию насечки на узких (боковых) гранях. Однако такое разнообразие характерно только для заточных напильников. Слесарные плоские напильники в сечении обычно имеют форму правильного прямоугольника, углы которого не закругляются. Эти напильники выпускаются прямоугольной и прямоугольной зауженной формы. Первые напильники предназначены для опиливания относительно больших поверхностей и обычно имеют насечку только на одной узкой грани из двух. Зауженный носок вторых напильников позволяет работать и в труднодоступных местах.

Плоский заостренный


Напильник (также называемый пазовым) из-за заостренного носка напоминает кинжал. В первую очередь, плоский заостренный напильник предназначен для обработки узких канавок. Для этого он имеет насечку на обеих узких гранях.

Квадратные


Выпускаются только слесарные напильники. Они всегда имеют зауженный носок.

Трехгранные


Напильники также всегда имеют зауженный носок. У слесарных напильников носок покрыт насечкой, у заточных – нет.

Круглые


Слесарные напильники имеют зауженный носок. Круглые заточные напильники применяются только для заточки пильных цепей и, обычно, так и называются, напильниками для заточки пильных цепей. Они имеют цилиндрическую форму, хвостовик на одном конце и свободную от насечки часть на другом. В отличие от большинства заточных напильников, насечка двойная, с редким стружколомом, наклоненным к оси напильника на угол 10 – 20°.

Полукруглые


Напильники выпускаются только слесарные. Иногда такой напильник удобен в качестве универсального, т.к. сочетает в себе свойства плоского и, частично, круглого напильников.

Ромбический


Напильники выпускаются только заточные. Они применяются для заточки некоторых разновидностей ручных пил по дереву (прежде всего садовых, имеющих т.н. “японский зуб”). Выпускаются с одинарной насечкой и насечкой “Wasa”.

Ножевидные слесарные


Напильники применяются для зачистки узких пазов в режущем и штамповом инструменте. Реже встречаются ножевидные напильники с тем же сечением, но прямоугольные в плане.

Ножевидные заточные


Напильники наряду с ромбическими используются для заточки пил по дереву. По форме они практически совпадают с ножевидными слесарными напильниками. Иногда их снабжают насечкой по тыльной стороне, которая в этом случае делается полукруглой и используется для формирования впадин между зубьями циркульных и ленточных пил (для эффективного отвода стружки эти впадины должны быть достаточно большого размера). Впрочем, с этой целью лучше использовать круглые напильники для заточки пильных цепей. Обдирочные напильники представляют собой частный случай слесарных напильников и отличаются от них только насечкой и, естественно, областью применения. Волнообразная форма насечки предотвращает увод напильника в стогну. Такие напильники выпускаются длиной от 150 до 350 мм. Подавляющее большинство производителей предлагает обдирочные напильники только плоской формы, но ряд фирм, которые специализируются исключительно по производству напильников, предлагают и более широкий ассортимент: треугольные, квадратные, круглые и полукруглые напильники с крупными выфрезерованными зубьями. По своим формам эти напильники почти не отличаются от соответствующе слесарных напильников.

Заключение


Выше рассмотрены только самые распространенные разновидности слесарных заточных напильников, выпускаемые большинством фирм-производителей. Бренд AIST в широком ассортименте предлагает не только напильники, но и другой разнообразный металлорежущий инструмент. Все эти напильники можно отнести к универсальным напильникам широкого применения. Этим список не исчерпывается. Существует множество разновидностей напильников специального назначения, как слесарных, так и заточных, которые отличаются специфической формой, насечкой и т.п. Из них, в силу своей распространенности, интересен напильник со специальным стружколомом для опиливания пластмасс.

www.aist-tools.ru

НАПИЛЬНИК. Как и из чего делают.: vaduhan_08 — LiveJournal

Первый раз встречаю статью в википедии об инструменте и что бы не было его истории с самых древнейших времен. Все что не возьми – лопата, пила, молоток, ружейный ствол, даже хирургический инструмент все уже известно из древнего Китая и Египта.
Знакомьтесь инструмент без истории – НАПИЛЬНИК!
Вот что пишет скромно Википедия – Напи́льник — многолезвийный инструмент для обработки металлов, дерева, пластмасс и т. п.
Представляет собой металлический стержень (обычно стальной, из инструментальной стали У12 или У13 (У12А, У13А)) с насечкой. По частоте насечки подразделяются на:
брусовки (4—5 насечек/см),
драчёвые (4½—12 насечек/см),
личны́е (13—26 насечек/см),
бархатные (45—80 насечек/см).
По характеру насечка подразделяется на:
простую (одинарную) — применяется для цветных металлов.
крестовую — для стали, чугуна и бронзы.
фрезерованную (дуговую) — для цветных металлов и дерева.
рашпильную (точечную) — для дерева, кожи, резины. Рашпиль — имеет насечку в виде маленьких заусенцев, расположенных отдельно друг от друга. По-видимому, это самый древний вариант напильника. Его несложно изготовить в кустарных условиях, используя небольшое трёхгранное зубило.
штампованную — на трубе или швеллере из стального листа выдавлены отверстия с острыми краями, торчащими наружу (аналогично кухонной тёрке). Применение как у рашпиля.
Существуют напильники (особенно надфили), покрытые алмазным порошком. Применяются для обработки закалённой стали, стекла, керамики и т. п. При работе их необходимо обильно смачивать водой.
На́дфиль (нем. Nadelfeile — игольчатый напильник) — маленький напильник для тонких работ.
Ри́фель — разновидность надфиля. Отличается тем, что рабочая часть изогнута (вплоть до крючкообразной). Применяется ювелирами для обработки криволинейных поверхностей. (Всегда изготавливаются только из магнитных сплавов для того, чтобы можно было магнитом отделить выкрошившиеся частицы рифеля от опилок драгоценных металлов).
По форме сечения рабочей части напильники (надфили) бывают:
прямоугольные (плоские),
квадратные,
треугольные равносторонние,
треугольные тупоугольные,
круглые,
полукруглые,
овальные,
ромбические,
ножевые,
и т. д.
Прямоугольные (плоские) напильники имеют две стороны с разной формой поверхности (что можно проверить, направив взгляд вдоль поверхности): одна сторона выгнутая, другая — плоская. Первая используется для черновой обработки — подгонки — обрабатываемой поверхности; вторая — для чистовой обработки (выведению плоскости) обрабатываемой поверхности.
Особые разновидности
Разновидностью напильника (обычно — алмазного) является пилочка для ногтей, входящая в состав маникюрных наборов.
Основная статья: Резьбовой напильник
Замятая либо иным образом повреждённая резьба может быть восстановлена при помощи резьбового напильника. Такие напильники, как правило, имеют несколько разных рабочих граней, предназначенных для нарезания резьб различного шага.
Основная статья: Мусат
Для правки ножей применяется мусат — круглый, иногда овального сечения, стержень с насечкой, рёбрами, вдоль его длины.

И ЭТО ВСЕ!!! Но мы не привыкли отступать…вот большая статья из “Азбуки металла” http://www.azbukametalla.ru/entsiklopediya/n/819-napilnik.html
В статье правда есть упоминание про Леонардо Давинчи, но какие он там машины делал для каких напильников не известно… реально напильники появились вместе с высокоуглеродистой инструментальной сталью!

vaduhan-08.livejournal.com

Чем отличаются напильник, надфиль и рашпиль 🚩 для чего нужен рашпиль 🚩 Разное

Существует несколько десятков видов напильников, различающихся по своим рабочим характеристикам. Предназначение этого инструмента – снимать слой материала, которым может быть, к примеру, дерево, металл или пластик. Каждый напильник состоит из рабочей части и рукоятки. На тело инструмента наносится особая насечка, за счет которой и удается снимать слои материала с поверхности изделия. Вид конкретного напильника и его название определяется именно размером насечки.

Напильники – общее название для целой линейки инструментов, куда входят в том числе рашпили и надфили. Такой инструмент может иметь разный размер и профиль. Чаще всего мастерам приходится работать напильниками с плоским или квадратным сечением. Бывает инструмент, рабочая часть которого имеет округлый, овальный, ромбовидный или треугольный профиль. Располагая арсеналом напильников разного вида и сечения, слесарь может обрабатывать детали очень сложной конфигурации.

Рашпилем называют достаточно грубый напильник, имеющий крупную насечку. Этот инструмент, как правило, применяют для предварительной обработки деталей, выполненных из мягкого металла, пластмассы, древесины, резины или кожи. Традиционный напильник тут не поможет, поскольку его рабочая поверхность очень быстро забивается материалом (опилками или стружкой) и перестает снимать его с поверхности изделия.

Самый распространенный рашпиль имеет плоское сечение и тупой нос, хотя встречается инструмент и с острым кончиком. Реже приходится использовать круглые и полукруглые рашпили. Насечка этого грубого напильника имеет крупный размер и часто снабжена канавками, которые находятся перед каждым зубом. После обработки рашпилем обычно следует доводка изделий напильниками с более мелкой насечкой.

У надфиля совсем другое назначение. Он служит для точной и чистовой обработки мелких деталей. На производстве и в быту очень часто встречаются ситуации, когда необходимо придать завершенный вид металлическому изделию сложной формы, выточить или обработать крохотную деталь. Тут как раз на помощь слесарю и приходит надфиль. Этот маленький напильник с мелкой насечкой способен подобраться к самым труднодоступным местам.

Форма рабочего органа надфиля может быть совершенно разной. Опытные умельцы предпочитают иметь в своем хозяйстве наборы из нескольких таких напильников, используя их по отдельности или последовательно, друг за другом. Эффективно обрабатывать детали надфилям помогает двойная насечка – основная и вспомогательная. Номер насечки обычно наносится на рукоятку инструмента.

www.kakprosto.ru

Отправить ответ

avatar
  Подписаться
Уведомление о

Рубрики
